蒸汽冷凝水系统如何消除空气绑

蒸汽系统中不凝结性气体的来源、影响与排除在蒸汽系统中，不凝结性气体的产生、状态、影响以及检测和排除，一直是行业从业人员致力研究的问题，它不仅会影响产品的生产过程，还会对蒸汽设备产生腐蚀，同时会影响蒸汽冷凝水的回收。

在对蒸汽冷凝水进行回收利用的过程中，或者在选择合适的蒸汽冷凝水回收设备的过程中，综合衡量不凝结性气体和蒸汽冷凝水回收设备的运行状态，已经慢慢被越来越多的用户所重视。

在蒸汽系统中，不凝结气体主要是空气和二氧化碳。

蒸汽系统中空气、二氧化碳气体的来源及状态在蒸汽供热系统的管道和设备中，停汽后，残留在管道和设备中的蒸汽冷凝，变成凝结水，体积减小，在设备和管道中造成真空，因而大量的空气从不严密处吸入管道系统和设备中。

所以系统在重新启动时，内部总是充满着空气。

蒸汽系统中存在着二氧化碳气体主要是由于在锅炉给水中含有碳酸盐或重碳酸盐。

它随锅炉给水进入锅炉后，在锅炉内的压力和温度下进行分解产生二氧化碳。

锅炉压力越大，生成的二氧化碳气体量越多。

对于有除碱系统的锅炉给水系统，虽能用二氧化碳除气器除去一部分二氧化碳气体，但仍有一部分碳酸钠进入锅炉，在锅炉运行温度下进行分解。

所以，在蒸汽中总是含有一定量的二氧化碳气体，但蒸汽在管道系统及设备中凝结时，由于二氧化碳气体是非凝结性气体，所以就被释放出来。

蒸汽系统中空气的状态在蒸汽系统的管道和设备中，空气以两种形式存在，一是空气和蒸汽构成了混合气体存在于系统中，二是空气以分离状态存在于系统中。

分离的空气主要聚集在设备的某一地方。

若使用疏水阀不当或不采取排气措施，就可使设备中空气占据一定地方或在管道中形成气阻。

蒸汽系统中不凝结性气体的危害系统中存在空气及二氧化碳气体，若不及时地排除，就会降低设备的传热效率，延长加热时间，形成气阻，干扰热量的分配，影响疏水阀的正常工作，对管道和设备产生腐蚀。

降低设备的传热系数,使加热设备的热效率显著降低。

蒸汽和非凝结性气体形成的混合气体进入加热设备后，蒸汽在加热设备表面冷凝，而非凝结性气体则不能冷凝，就在加热设备表面形成一层薄膜，此薄膜对于蒸汽向设备内被加热介质传热是一个很大的热阻。

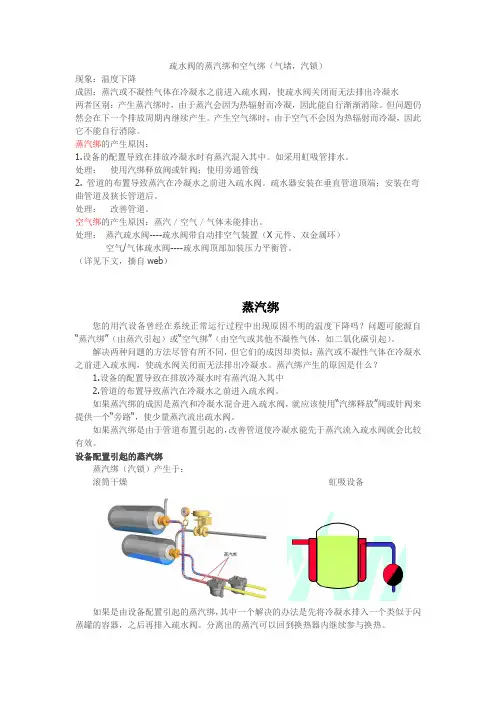

疏水阀的蒸汽绑和空气绑（气堵，汽锁）现象：温度下降成因：蒸汽或不凝性气体在冷凝水之前进入疏水阀，使疏水阀关闭而无法排出冷凝水两者区别：产生蒸汽绑时，由于蒸汽会因为热辐射而冷凝，因此能自行渐渐消除。

但问题仍然会在下一个排放周期内继续产生。

产生空气绑时，由于空气不会因为热辐射而冷凝，因此它不能自行消除。

蒸汽绑的产生原因：1.设备的配置导致在排放冷凝水时有蒸汽混入其中。

如采用虹吸管排水。

处理：使用汽绑释放阀或针阀；使用旁通管线2. 管道的布置导致蒸汽在冷凝水之前进入疏水阀。

疏水器安装在垂直管道顶端；安装在弯曲管道及狭长管道后。

处理：改善管道。

空气绑的产生原因：蒸汽／空气／气体未能排出。

处理：蒸汽疏水阀----疏水阀带自动排空气装置（X元件、双金属环）空气/气体疏水阀----疏水阀顶部加装压力平衡管。

（详见下文，摘自web）蒸汽绑您的用汽设备曾经在系统正常运行过程中出现原因不明的温度下降吗？问题可能源自“蒸汽绑”（由蒸汽引起）或“空气绑”（由空气或其他不凝性气体，如二氧化碳引起）。

解决两种问题的方法尽管有所不同，但它们的成因却类似：蒸汽或不凝性气体在冷凝水之前进入疏水阀，使疏水阀关闭而无法排出冷凝水。

蒸汽绑产生的原因是什么？1.设备的配置导致在排放冷凝水时有蒸汽混入其中2.管道的布置导致蒸汽在冷凝水之前进入疏水阀。

如果蒸汽绑的成因是蒸汽和冷凝水混合进入疏水阀，就应该使用“汽绑释放”阀或针阀来提供一个“旁路“，使少量蒸汽流出疏水阀。

如果蒸汽绑是由于管道布置引起的，改善管道使冷凝水能先于蒸汽流入疏水阀就会比较有效。

设备配置引起的蒸汽绑蒸汽绑（汽锁）产生于：滚筒干燥虹吸设备如果是由设备配置引起的蒸汽绑，其中一个解决的办法是先将冷凝水排入一个类似于闪蒸罐的容器，之后再排入疏水阀。

分离出的蒸汽可以回到换热器内继续参与换热。

然而此类设置在一些特定设备上会发生问题，例如采用虹吸管排水的设备，如果不回用蒸汽，则需要另外的解决方法。

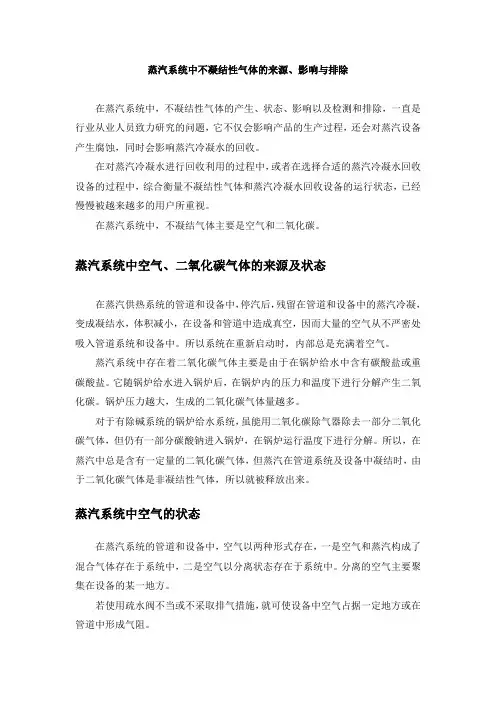

蒸汽系统中不凝结性气体的来源、影响与排除在蒸汽系统中，不凝结性气体的产生、状态、影响以及检测和排除，一直是行业从业人员致力研究的问题，它不仅会影响产品的生产过程，还会对蒸汽设备产生腐蚀，同时会影响蒸汽冷凝水的回收。

在对蒸汽冷凝水进行回收利用的过程中，或者在选择合适的蒸汽冷凝水回收设备的过程中，综合衡量不凝结性气体和蒸汽冷凝水回收设备的运行状态，已经慢慢被越来越多的用户所重视。

在蒸汽系统中，不凝结气体主要是空气和二氧化碳。

蒸汽系统中空气、二氧化碳气体的来源及状态在蒸汽供热系统的管道和设备中，停汽后，残留在管道和设备中的蒸汽冷凝，变成凝结水，体积减小，在设备和管道中造成真空，因而大量的空气从不严密处吸入管道系统和设备中。

所以系统在重新启动时，内部总是充满着空气。

蒸汽系统中存在着二氧化碳气体主要是由于在锅炉给水中含有碳酸盐或重碳酸盐。

它随锅炉给水进入锅炉后，在锅炉内的压力和温度下进行分解产生二氧化碳。

锅炉压力越大，生成的二氧化碳气体量越多。

对于有除碱系统的锅炉给水系统，虽能用二氧化碳除气器除去一部分二氧化碳气体，但仍有一部分碳酸钠进入锅炉，在锅炉运行温度下进行分解。

所以，在蒸汽中总是含有一定量的二氧化碳气体，但蒸汽在管道系统及设备中凝结时，由于二氧化碳气体是非凝结性气体，所以就被释放出来。

蒸汽系统中空气的状态在蒸汽系统的管道和设备中，空气以两种形式存在，一是空气和蒸汽构成了混合气体存在于系统中，二是空气以分离状态存在于系统中。

分离的空气主要聚集在设备的某一地方。

若使用疏水阀不当或不采取排气措施，就可使设备中空气占据一定地方或在管道中形成气阻。

蒸汽系统中不凝结性气体的危害系统中存在空气及二氧化碳气体，若不及时地排除，就会降低设备的传热效率，延长加热时间，形成气阻，干扰热量的分配，影响疏水阀的正常工作，对管道和设备产生腐蚀。

降低设备的传热系数,使加热设备的热效率显著降低。

蒸汽和非凝结性气体形成的混合气体进入加热设备后，蒸汽在加热设备表面冷凝，而非凝结性气体则不能冷凝，就在加热设备表面形成一层薄膜，此薄膜对于蒸汽向设备内被加热介质传热是一个很大的热阻。

蒸汽凝结水系统常见问题与分析提要本文通过蒸汽凝结水系统容易出现的问题进行了总结与分析。

只有正确的疏水，才能保证蒸汽系统、换热设备的良好运行。

本文对疏水阀的选型、疏水管道的布置、失流现象进行分析与探讨。

关键词疏水阀选型疏水管布置失流蒸汽系统投入运行后，经常发现的问题是，设备不能正常疏水，造成设备换热效率下降，或根本达不到换热效果。

1.疏水不畅的原因为：1.1疏水阀选型不合适；1.2凝结水管尺寸选择过小，造成凝结水满溢或是节流，以及闪蒸蒸汽的作用，造成凝结水无法进入或无法在凝结水管道内自由流动。

情况严重会造成凝结水管水锤现象。

尤其值得注意的是疏水阀后的管道必须比疏水阀前大1~2号。

1.3在有温度控制的应用中，由于换热器内部的压力是变化的，甚至是负压的情况均有可能出现，凝结水会被回收至有压力的的系统中，比如换热器内部。

当蒸汽再开启时，容易出现水锤现象。

1.4凝结水管布置问题。

包括坡度，管道提升等问题，造成疏水不畅。

1.5多个设备疏水共用凝结水管，造成凝水串通到其它设备内。

1.6凝结水管错误的接入排水等无压力重力流管道。

造成蒸汽凝结水无法排出，反串到排水管的上游。

2.应对措施2.1正确的疏水阀选型疏水阀的作用是，在阻止蒸汽外泄的情况下，顺利排除系统中的凝结水、空气和其它不凝性气体。

选择疏水阀首先要满足压力、凝结水负荷和排除空气的基本需要。

运行、维护、环境的需要也是必须考虑的因素。

疏水阀类型、工作原理、优缺点介绍：A.疏水阀的分类a)热静力式(通过感应流体的温度变化工作)--饱和蒸汽的温度由其压力决定，在蒸汽空间内蒸汽释放潜热，在饱和温度下形成冷凝水。

如果进一步释放热量，冷凝水的温度将下降。

下降到一定温度，热静力疏水阀就开始排放冷凝水，当蒸汽进入疏水阀时，温度上升疏水阀关闭。

b)机械式(通过感应流体密度变化工作) - 这种疏水阀靠感应蒸汽和冷凝水的密度不同工作，包括浮球式和倒吊桶式疏水阀。

对于浮球式疏水阀，有冷凝水时浮球上升，阀门打开，排出冷凝水。

蒸汽凝结水系统常见问题与分析提要本文通过蒸汽凝结水系统容易出现的问题进行了总结与分析。

只有正确的疏水，才能保证蒸汽系统、换热设备的良好运行。

本文对疏水阀的选型、疏水管道的布置、失流现象进行分析与探讨。

关键词疏水阀选型疏水管布置失流蒸汽系统投入运行后，经常发现的问题是，设备不能正常疏水，造成设备换热效率下降，或根本达不到换热效果。

1.疏水不畅的原因为：1.1疏水阀选型不合适；1.2凝结水管尺寸选择过小，造成凝结水满溢或是节流，以及闪蒸蒸汽的作用，造成凝结水无法进入或无法在凝结水管道内自由流动。

情况严重会造成凝结水管水锤现象。

尤其值得注意的是疏水阀后的管道必须比疏水阀前大1~2号。

1.3在有温度控制的应用中，由于换热器内部的压力是变化的，甚至是负压的情况均有可能出现，凝结水会被回收至有压力的的系统中，比如换热器内部。

当蒸汽再开启时，容易出现水锤现象。

1.4凝结水管布置问题。

包括坡度，管道提升等问题，造成疏水不畅。

1.5多个设备疏水共用凝结水管，造成凝水串通到其它设备内。

1.6凝结水管错误的接入排水等无压力重力流管道。

造成蒸汽凝结水无法排出，反串到排水管的上游。

2.应对措施2.1正确的疏水阀选型疏水阀的作用是，在阻止蒸汽外泄的情况下，顺利排除系统中的凝结水、空气和其它不凝性气体。

选择疏水阀首先要满足压力、凝结水负荷和排除空气的基本需要。

运行、维护、环境的需要也是必须考虑的因素。

疏水阀类型、工作原理、优缺点介绍：A.疏水阀的分类a)热静力式(通过感应流体的温度变化工作)--饱和蒸汽的温度由其压力决定，在蒸汽空间内蒸汽释放潜热，在饱和温度下形成冷凝水。

如果进一步释放热量，冷凝水的温度将下降。

下降到一定温度，热静力疏水阀就开始排放冷凝水，当蒸汽进入疏水阀时，温度上升疏水阀关闭。

b)机械式(通过感应流体密度变化工作) - 这种疏水阀靠感应蒸汽和冷凝水的密度不同工作，包括浮球式和倒吊桶式疏水阀。

对于浮球式疏水阀，有冷凝水时浮球上升，阀门打开，排出冷凝水。

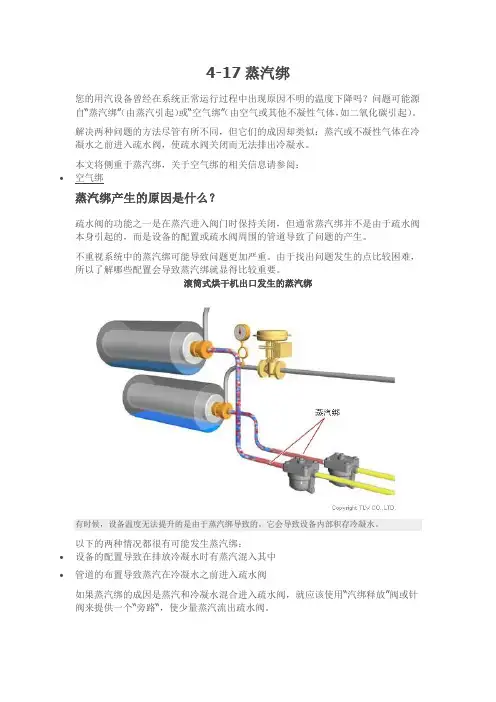

4-17蒸汽绑您的用汽设备曾经在系统正常运行过程中出现原因不明的温度下降吗？问题可能源自“蒸汽绑”（由蒸汽引起）或“空气绑”（由空气或其他不凝性气体，如二氧化碳引起）。

解决两种问题的方法尽管有所不同，但它们的成因却类似：蒸汽或不凝性气体在冷凝水之前进入疏水阀，使疏水阀关闭而无法排出冷凝水。

本文将侧重于蒸汽绑，关于空气绑的相关信息请参阅：∙空气绑蒸汽绑产生的原因是什么？疏水阀的功能之一是在蒸汽进入阀门时保持关闭，但通常蒸汽绑并不是由于疏水阀本身引起的，而是设备的配置或疏水阀周围的管道导致了问题的产生。

不重视系统中的蒸汽绑可能导致问题更加严重。

由于找出问题发生的点比较困难，所以了解哪些配置会导致蒸汽绑就显得比较重要。

滚筒式烘干机出口发生的蒸汽绑有时候，设备温度无法提升的是由于蒸汽绑导致的，它会导致设备内部积存冷凝水。

以下的两种情况都很有可能发生蒸汽绑：∙设备的配置导致在排放冷凝水时有蒸汽混入其中∙管道的布置导致蒸汽在冷凝水之前进入疏水阀如果蒸汽绑的成因是蒸汽和冷凝水混合进入疏水阀，就应该使用“汽绑释放”阀或针阀来提供一个“旁路“，使少量蒸汽流出疏水阀。

如果蒸汽绑是由于管道布置引起的，改善管道使冷凝水能先于蒸汽流入疏水阀就会比较有效。

设备配置引起的蒸汽绑如果是由设备配置引起的蒸汽绑，其中一个解决的办法是先将冷凝水排入一个类似于闪蒸罐的容器，之后再排入疏水阀。

分离出的蒸汽可以回到换热器内继续参与换热。

然而此类设置在一些特定设备上会发生问题，例如采用虹吸管排水的设备，如果不回用蒸汽，则需要另外的解决方法。

蒸汽冷凝水混合物的虹吸使用虹吸管时，蒸气压力会压送冷凝水，使其排出设备，但有时却又会导致冷凝水中夹带蒸汽同时流入疏水阀。

使用汽绑释放阀或针阀另外的解决的方法是使用汽绑释放阀或针阀，使其能排出疏水阀前端的少量蒸汽，由此解决蒸汽绑问题。

汽绑释放阀和针阀可以控制蒸汽的释放量，使损失最小化。

汽绑释放阀汽绑释放阀是利用蒸汽疏水阀的自动排空气功能（例如X元件），通过强制打开阀门释放蒸汽来解决蒸汽绑。

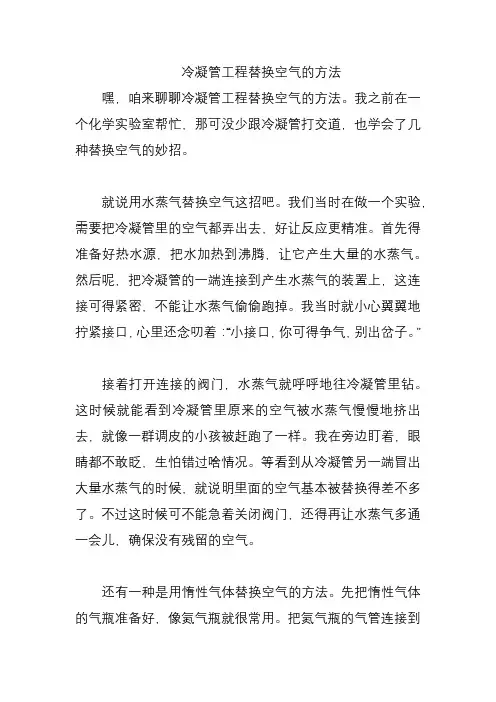

冷凝管工程替换空气的方法嘿，咱来聊聊冷凝管工程替换空气的方法。

我之前在一个化学实验室帮忙，那可没少跟冷凝管打交道，也学会了几种替换空气的妙招。

就说用水蒸气替换空气这招吧。

我们当时在做一个实验，需要把冷凝管里的空气都弄出去，好让反应更精准。

首先得准备好热水源，把水加热到沸腾，让它产生大量的水蒸气。

然后呢，把冷凝管的一端连接到产生水蒸气的装置上，这连接可得紧密，不能让水蒸气偷偷跑掉。

我当时就小心翼翼地拧紧接口，心里还念叨着：“小接口，你可得争气，别出岔子。

”接着打开连接的阀门，水蒸气就呼呼地往冷凝管里钻。

这时候就能看到冷凝管里原来的空气被水蒸气慢慢地挤出去，就像一群调皮的小孩被赶跑了一样。

我在旁边盯着，眼睛都不敢眨，生怕错过啥情况。

等看到从冷凝管另一端冒出大量水蒸气的时候，就说明里面的空气基本被替换得差不多了。

不过这时候可不能急着关闭阀门，还得再让水蒸气多通一会儿，确保没有残留的空气。

还有一种是用惰性气体替换空气的方法。

先把惰性气体的气瓶准备好，像氮气瓶就很常用。

把氮气瓶的气管连接到冷凝管的入口。

连接好后，慢慢地打开氮气瓶的阀门，让氮气缓缓地流入冷凝管。

这氮气就像个温和的使者，悄无声息地把空气给替换掉。

我记得第一次操作的时候，因为开阀门的速度太快，氮气一下子冲进去，把冷凝管里的一些小部件都冲得晃了晃，吓得我赶紧把阀门关小，还自言自语：“哎呀，氮气大哥，你悠着点。

”从这些经历就能知道，在冷凝管工程里替换空气可不是随便弄弄就行。

无论是用水蒸气还是惰性气体，都得按照步骤来，注意细节，这样才能保证实验或者工程的顺利进行，就像搭积木，每一块都得放对位置，不然就会塌掉，你说是不是这个道理呢？。

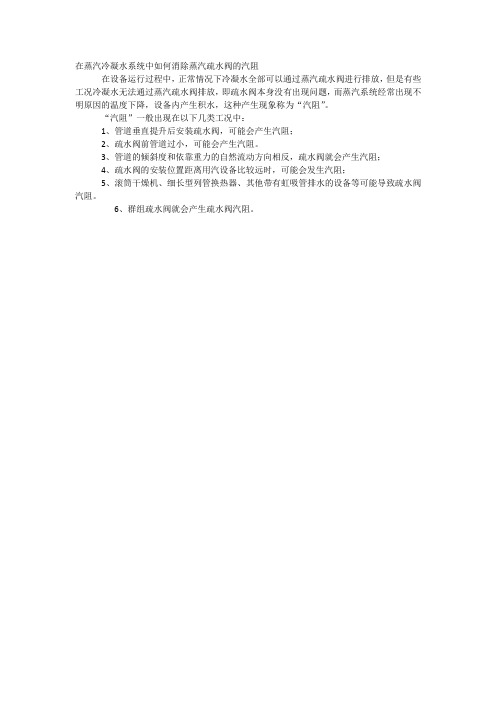

在蒸汽冷凝水系统中如何消除蒸汽疏水阀的汽阻
在设备运行过程中，正常情况下冷凝水全部可以通过蒸汽疏水阀进行排放，但是有些工况冷凝水无法通过蒸汽疏水阀排放，即疏水阀本身没有出现问题，而蒸汽系统经常出现不明原因的温度下降，设备内产生积水，这种产生现象称为“汽阻”。

“汽阻”一般出现在以下几类工况中：
1、管道垂直提升后安装疏水阀，可能会产生汽阻；
2、疏水阀前管道过小，可能会产生汽阻。

3、管道的倾斜度和依靠重力的自然流动方向相反，疏水阀就会产生汽阻；
4、疏水阀的安装位置距离用汽设备比较远时，可能会发生汽阻；
5、滚筒干燥机、细长型列管换热器、其他带有虹吸管排水的设备等可能导致疏水阀汽阻。

6、群组疏水阀就会产生疏水阀汽阻。

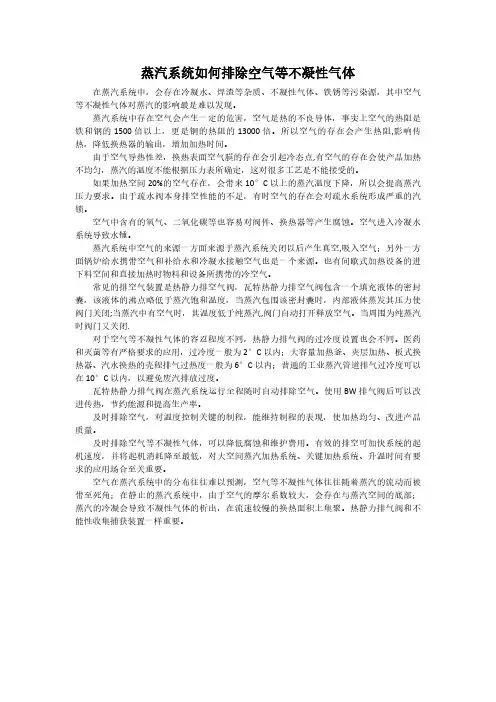

蒸汽系统如何排除空气等不凝性气体在蒸汽系统中，会存在冷凝水、焊渣等杂质、不凝性气体、铁锈等污染源，其中空气等不凝性气体对蒸汽的影响最是难以发现。

蒸汽系统中存在空气会产生一定的危害，空气是热的不良导体，事实上空气的热阻是铁和钢的1500倍以上，更是铜的热阻的13000倍。

所以空气的存在会产生热阻,影响传热，降低换热器的输出，增加加热时间。

由于空气导热性差，换热表面空气膜的存在会引起冷态点,有空气的存在会使产品加热不均匀，蒸汽的温度不能根据压力表所确定，这对很多工艺是不能接受的。

如果加热空间20%的空气存在，会带来10°C以上的蒸汽温度下降，所以会提高蒸汽压力要求。

由于疏水阀本身排空性能的不足，有时空气的存在会对疏水系统形成严重的汽锁。

空气中含有的氧气、二氧化碳等也容易对阀件、换热器等产生腐蚀。

空气进入冷凝水系统导致水锤。

蒸汽系统中空气的来源一方面来源于蒸汽系统关闭以后产生真空,吸入空气；另外一方面锅炉给水携带空气和补给水和冷凝水接触空气也是一个来源。

也有间歇式加热设备的进下料空间和直接加热时物料和设备所携带的冷空气。

常见的排空气装置是热静力排空气阀，瓦特热静力排空气阀包含一个填充液体的密封囊，该液体的沸点略低于蒸汽饱和温度，当蒸汽包围该密封囊时，内部液体蒸发其压力使阀门关闭;当蒸汽中有空气时，其温度低于纯蒸汽,阀门自动打开释放空气。

当周围为纯蒸汽时阀门又关闭.对于空气等不凝性气体的容忍程度不同，热静力排气阀的过冷度设置也会不同。

医药和灭菌等有严格要求的应用，过冷度一般为2°C以内；大容量加热釜、夹层加热、板式换热器、汽水换热的壳程排气过热度一般为6°C以内；普通的工业蒸汽管道排气过冷度可以在10°C以内，以避免废汽排放过度。

瓦特热静力排气阀在蒸汽系统运行全程随时自动排除空气。

使用BW排气阀后可以改进传热，节约能源和提高生产率。

及时排除空气，对温度控制关键的制程，能维持制程的表现，使加热均匀、改进产品质量。

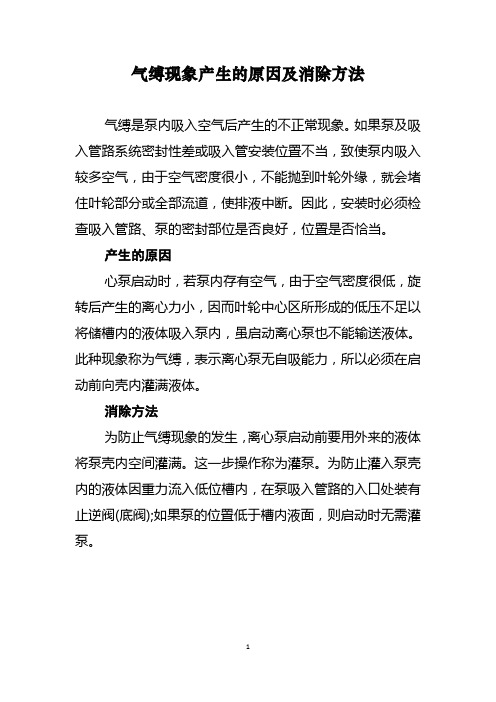

气缚现象产生的原因及消除方法
气缚是泵内吸入空气后产生的不正常现象。

如果泵及吸入管路系统密封性差或吸入管安装位置不当，致使泵内吸入较多空气，由于空气密度很小，不能抛到叶轮外缘，就会堵住叶轮部分或全部流道，使排液中断。

因此，安装时必须检查吸入管路、泵的密封部位是否良好，位置是否恰当。

产生的原因
心泵启动时，若泵内存有空气，由于空气密度很低，旋转后产生的离心力小，因而叶轮中心区所形成的低压不足以将储槽内的液体吸入泵内，虽启动离心泵也不能输送液体。

此种现象称为气缚，表示离心泵无自吸能力，所以必须在启动前向壳内灌满液体。

消除方法
为防止气缚现象的发生，离心泵启动前要用外来的液体将泵壳内空间灌满。

这一步操作称为灌泵。

为防止灌入泵壳内的液体因重力流入低位槽内，在泵吸入管路的入口处装有止逆阀(底阀);如果泵的位置低于槽内液面，则启动时无需灌泵。

1。

蒸汽绑是指在蒸汽管道或容器中，由于蒸汽温度下降或压力变化等原因，产生了一些凝结水，这些凝结水又被重新加热蒸发，形成了一种循环的现象，导致管道或容器内部的蒸汽无法排出，形成了一种“绑定”状态。

蒸汽绑现象通常会导致管道或容器内部压力升高，甚至会造成管道或容器的破裂。

同时，蒸汽绑还会降低蒸汽的效率，增加能源消耗，甚至会对环境造成污染。

为了避免蒸汽绑现象的发生，可以采取以下措施：
1. 保持蒸汽管道或容器内部的温度和压力稳定，避免温度和压力的大幅度波动。

2. 在蒸汽管道或容器中设置凝结水回收装置，及时将凝结水排出，避免凝结水的积聚。

3. 在蒸汽管道或容器中设置疏水阀，及时将管道或容器内部的凝结水排出，避免凝结水的积聚。

4. 定期对蒸汽管道或容器进行清洗和维护，保持管道或容器内部的清洁和畅通。

蒸汽管道输送必须考虑排除空气
通常被忽视的一个现象是：管道关闭一段时间后，在蒸汽进入管道前，管道中充满了空气。

空气和其它不凝性气体也会随蒸汽一起进入管道，瓦特节能经验表明与蒸汽相比，这些不凝性气体所占的比例很小，但很容易造成疏水阀气锁或换热设备输出下降，腐蚀和加热不均匀等问题。

但是当蒸汽冷凝后，这些不凝性气体会在蒸汽管道和换热空间中积聚，除非我们采取措施排除它们。

瓦特自动排空气阀和热静力疏水阀本质上是一样的。

它安装在冷凝水的上方，因此蒸汽、空气或空气/蒸汽的混合物能到达排空气阀。

蒸汽系统热静力自动排空气阀可以在不同压力下自动排除空气，不需要任何调整。

自动排空气阀最好安装在蒸汽主管和大口径分支管道的末端。

安装在容易收集和集聚不凝性气体的地方有利于蒸汽系统热静力自动排空气阀的有效工作。

排空气阀的排放气体应连接至安全的地方。

实际中，如果冷凝水水管能靠重力流向开口箱，则可以考虑将排气管接入冷凝水水管。
