混凝土防渗墙单元工程施工质量验收评定表

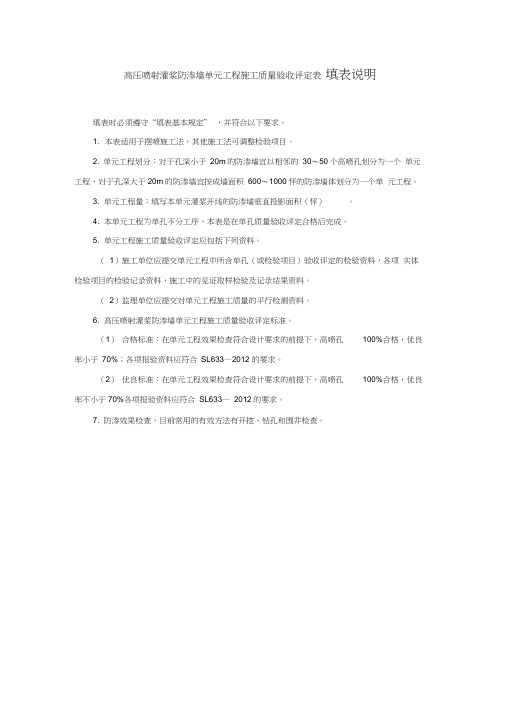

高压喷射灌浆防渗墙单元工程施工质量验收评定表填表说明
填表时必须遵守“填表基本规定” ，并符合以下要求。

1. 本表适用于摆喷施工法，其他施工法可调整检验项目。

2. 单元工程划分：对于孔深小于20m的防渗墙宜以相邻的30〜50个高喷孔划分为一个单元工程，对于孔深大于20m的防渗墙宜按成墙面积600〜1000怦的防渗墙体划分为一个单元工程。

3. 单元工程量：填写本单元灌浆开线的防渗墙垂直投影面积（怦）。

4. 本单元工程为单孔不分工序，本表是在单孔质量验收评定合格后完成。

5. 单元工程施工质量验收评定应包括下列资料。

（1）施工单位应提交单元工程中所含单孔（或检验项目）验收评定的检验资料，各项实体检验项目的检验记录资料，施工中的见证取样检验及记录结果资料。

（2）监理单位应提交对单元工程施工质量的平行检测资料。

6. 高压喷射灌浆防渗墙单元工程施工质量验收评定标准。

（1）合格标准：在单元工程效果检查符合设计要求的前提下，高喷孔100%合格，优良率小于70%；各项报验资料应符合SL633—2012 的要求。

（2）优良标准：在单元工程效果检查符合设计要求的前提下，高喷孔100%合格，优良率不小于70%各项报验资料应符合SL633—2012的要求。

7. 防渗效果检查，目前常用的有效方法有开挖、钻孔和围井检查。

表1.14填表说明
填表时必须遵守“填表基本规则”，并符合以下要求：
1、单元工程划分：以每一槽孔为一个单元工程。

2、单元工程量：本单元砼体积（M3）及单元槽段长度L X（m）。

3、检查项目项次2、
4、10、15的质量标准栏中有设计要求，须
填写出设计具体要求。

本例除项次10因内容多，另附页外，
其余各项均填写出设计具体要求。

项次17必须填写检查结果。

砼芯结构、表面情况、砼抗压强度、抗渗标号、弹性模量必须
符合设计标准，强度保证率在80%以上。

4、单元工程质量标准：在槽孔的主要检查（测）项目符合质量标
准的前提下，凡其它检查项目基本符合质量标准，且其它检测
项目有70%及以上符合质量标准的，评为“合格”。

凡其它检
查项目全部符合质量标准，且其它检测项目有90%及以上符合
质量标准的，评为“优良”。

混凝土防渗墙单元工程施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。

1.本表适用于松散透水地基或土石坝坝体内以泥浆护壁连续造孔成槽和浇筑混凝土形成的混凝土地下连续墙，其他成槽方法形成的混凝土防渗墙可参照执行。

2.单元工程划分：宜以每一个槽孔划分为一个单元工程。

3.单元工程量：填写本单元混凝土浇筑量（m³）。

4.本单元工程施工工序宜分为造孔、清孔（包括接头处理）、混凝土浇筑（包括钢筋笼、预埋件、观测仪器安装埋设）3个工序，其中混凝土浇筑为主要工序。

本表是在表3.8.1～表工序质量验收评定合格后完成。

5.单元工程施工质量验收评定应包括下列资料。

（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，各项实体检验项目的检验记录资料，施工中的见证取样检验及记录结果资料。

（2）监理单位应提交对单元工程施工质量的平行检测资料。

6.混凝土防渗墙单元工程施工质量验收评定标准。

（1）合格标准：如果进行了墙体钻孔取芯和其他无损检测等方式检查，则在其检査结果符合设计要求的前提下，工序施工质量验收评定全部合格；各项报验资料应符合SL633—2012的要求。

（2）优良标准：如果进行了墙体钻孔取芯和其他无损检测等方式检查，则在其检查结果符合设计要求的前提下，工序施工质量验收评定全部合格，其中2个及以上工序达到优良，并且混凝土浇筑工序达到优良；各项报验资料应符合SL633—2012的要求。

水利水电工程混凝土防渗墙单元工程施工质量验收评定表混凝土防渗墙造孔工序施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。

1.单位工程、分部工程、单元工程名称及部位填写要与表相同。

2.检验（测）方法及数量。

3.工序施工质量验收评定应提交下列资料。

（1）施工单位各班（组）的初检记录、施工队复检记录、施工单位专职质检员终检记录，工序中各施工质量检验项目的检验资料，施工中的见证取样检验及记录结果资料。

ul关于发布《土工模袋混凝土护坡振动沉模防渗墙施工质量检验评定标准（试行）》的通知发布时间：2004-1-19 0:0:0 点击数：116稿件来源：江苏省水利厅省水利工程建设局、各市水利（水务）局、厅直属有关单位：近年来，土工模袋混凝土坡、振动沉模防渗墙施工技术在我省水利工程建设中已得到较为广泛的应用。

为规范相应的施工质量检验评定工作，我厅根据现行规程、规范及有关技术标准，在总结已建工程质量管理经验基础上，制定了《土工模袋混凝土护坡、振动沉模防渗墙施工质量检验评定标准（试行）》，现予发布施行。

此次发布的内容是对《江苏省水利工程施工质量检验评定标准》（苏水科[2002]1号）的补充，为便于标准的管理、查询，这部分的章节编号统一按该标准编列。

土工模袋混凝土护坡、振动沉模防渗墙施工质量检验评定标准（试行）5.9土工模袋混凝土护坡5.9.1单元工程划分每50~100延米模袋混凝土护坡为一个单元工程，或按区段划分单元工程。

5.9.2基本要求1.模袋混凝土护坡的坡比应符合设计要求，一般宜为1：1.5。

整坡后，坡基坡比允许偏差±5%；坡顶和坡底高程应符合设计要求，允许偏差±5cm。

2.水上整坡时，应自上而下铲坡。

填土区整坡时，应分层压实，其密实度应达设计要求，并做好新老土坡结合，严禁贴坡回填。

坡面平整度不大于10cm。

3.水下整坡时，严禁超挖，如遇坡面杂物及易损伤模袋布的硬物和淤泥，必须清除。

如需填方时，应抛石或用编织袋装小石子，垒成设计坡面。

坡面平整度不大于15cm，必要时应由潜水员操作施工。

4.模袋宜采用锦纶、维纶或丙纶制作，其技术性能指标应符合《土工合成材料长丝机织土工布》（GB/T17640-98）标准；模袋布不允许有重缺陷，如破损、断砂等，对个别轻缺陷点应用粘合胶修补好；模袋上下层的扣带间距应经现场试验确定，一般采用20×20cm为宜；模袋上下二层边框缝制应采用四层叠制法，缝制宽度不应小于5cm，针脚间距不大于0.8cm。

目录一、综合类施工技术方案报审表工程量签证单单位工程开工申请单分部（分项）工程开工申请单分部（分项）工程验收申请表工程验收申请报告施工质量联合检验合格（开仓）证分部分项工程验收签证书单位工程验收鉴定书单元工程（工序）质量评定表分部（分项）工程质量评定表单位工程质量评定表工程复工申请书工程量变更申请报告单工程事故报告单工程质量缺陷处理申报单合同工程项目延长工期申报表主要工程项目提前完工奖申请表承建单位暂停工程报告单进场材料质量检验报告单进场施工设备申报单施工质检员资质认证申报表二、帷幕、固结及回填灌浆钻孔原始记录钻孔记录表钻孔综合柱状图钻孔冲洗与裂隙冲洗记录钻孔孔斜测量记录表钻孔压水试验记录表灌浆开工申请单灌浆开工证灌浆记录表灌浆封孔记录表冷却管灌浆记录表帷幕灌浆现场单孔验收表固结灌浆现场单孔验收表灌浆孔单孔验收表回填灌浆质量检查验收表钻孔测斜成果表钻孔压水综合成果表检查孔压水试验成果表灌浆孔成果一览表帷幕灌浆分序统计表灌浆综合成果表回填灌浆综合成果表岩芯登记表岩芯移交记录地下水位观测记录千分表抬动观测记录抬动监测钻孔及安装检查验收表帷幕灌浆单孔质量评定表帷幕灌浆单元工程质量评定表固结灌浆单元工程质量评定表水工隧洞回填灌浆单元工程质量评定表灌浆单元工程评定汇总表三、高压喷射灌浆钻孔记录表钻孔孔斜测量记录表钻孔测斜成果表高喷钻孔地层分层情况鉴定表高喷灌浆记录表高喷灌浆孔质量验收表高喷灌浆综合成果整理表高压喷射灌浆单元工程质量评定表四、接缝（接触）灌浆接缝（接触）灌浆埋管记录表接缝（接触）灌浆通水检查记录表接缝（接触）灌浆灌区现场记录表接缝（接触）灌浆记录表接缝灌浆单区灌浆成果一览表接缝（接触）灌浆综合成果表接缝（接触）灌浆埋设管路质量检验评定表接缝灌浆预埋施工质量检查评定表混凝土坝坝体接缝（接触）灌浆单元工程质量评定表五、预应力锚索锚索造孔检查验收表锚索砼垫座开仓证锚索编制合格证锚索张拉开工证锚索预紧记录检查表锚索张拉记录检查表锚索张拉吨位～伸长值曲线图锚索孔灌浆许可证锚索灌浆记录检查表锚索灌浆质量评定表锚索单元质量评定表预应力锚索张拉成果一览表六、排水孔及喷锚支护混凝土（砂浆）施工配料通知单喷锚支护开仓证锚杆造孔质量检测记录表锚杆安装质量检测记录表锚喷支护施工记录喷混凝土施工前验收身份证单锚杆施工验收签证单喷混凝土施工验收签证单施工期附加支护工程量签证单喷锚支护锚杆、钢筋网工序质量评定表喷锚支护喷射混凝土质量评定表喷锚支护单元工程验收申请表喷锚支护单元工程质量评定表锚筋孔施工验收单锚筋孔灌浆成果一览表排水孔放样、造孔质量检测记录表排水孔单孔质量评定表排水孔单元工程验收申请表排水孔单元工程验收签证单排水孔单元工程质量评定表七、混凝土防渗墙膨润土（粘土）进场检测记录表防渗墙制浆班报表泥浆日常检测记录表混凝土防渗墙造孔班报表（钻劈法）混凝土防渗墙造孔班报表（锯槽法）混凝土防渗墙造孔班报表（射水法）单孔芯样鉴定标识签单孔基岩顶面鉴定表混凝土防渗墙自检孔斜原始记录表混凝土防渗墙自检记录表终孔验收合格证请孔验收合格证预埋管及固定架验收表混凝土防渗墙钢筋笼制作质量检查记录表混凝土防渗墙浇筑导管下设施工记录表混凝土搅拌记录第号槽孔混凝土浇筑指示图号槽孔混凝土浇筑第号导管拆卸记录号槽孔混凝土浇筑孔内混凝土顶面深度测量记录表号槽孔砼浇筑现场记录表混凝土防渗墙单元工程质量评定表八、倒垂孔倒垂孔钻孔报表倒垂孔钻孔、保护管测斜值记录表倒垂孔保护管下管记录表倒垂孔保护管安装验收、评定表九、深层搅拌桩深层搅拌桩供灰记录表深层搅拌桩施工记录表多头小直径深层搅拌桩截渗墙造墙记录表多头小直径深层搅拌桩截渗墙供浆记录表深层搅拌桩施工记录汇总表深层搅拌桩截渗墙施工工序检验表深层搅拌防渗墙单元工程质量评定表十、土石方工程石方开挖工程爆破设计申报表土石方明挖单元工程验收签证单土石方明挖单元工程质量评定表岩石边坡开挖单元工程验收签证单岩石边坡开挖单元工程质量评定表洞室开挖单元工程验收申报表洞室开挖单元工程质量评定表岩石基础开挖单元工程验收签证单岩石基础开挖单元工程质量评定表明挖（或隐蔽工程基础）单元工程验收申请表明挖（或隐蔽工程基础）单元工程质量评定表填筑工程量签证单填筑体压实度检测表填筑体灌砂法压实度试验记录表填筑体回弹弯沉值检测表路基压实度（弯沉值）现场质量检验报告单填筑工程检查验收记录填筑工序质量评定表填筑单元工程质量评定表十一、混凝土工程水泥物理品质试验记录水泥化学检测报告水泥检验报告表粉煤灰物理品质试验记录粉煤灰品质检验报告表混凝土外加剂物理性能检验报告表钢筋力学性能检验记录表砂料级配试验记录表粗骨料检测试验记录表混凝土用砂检验报告表混凝土用碎石或卵石检验报告表混凝土抗压（折）强度试验报告表混凝土强度检验记录表混凝土拌和配料报告表混凝土（砂浆）施工配料通知单建筑材料质量检验合格证砂石骨料产品质量检验报告单钢筋、钢构件焊接质量检测报告单钢筋混凝土预制构件质量报验单水工混凝土拌和质量检测报告单校模签证单砼浇筑开仓验收合格证砼浇筑通知单砼浇筑开仓证存根混凝土准浇证地质原因超挖超填混凝土量签证单混凝土模板工序质量评定表基础面或混凝土施工缝处理工序质量评定表混凝土钢筋工序质量评定表混凝土止水、伸缩缝工序质量评定表混凝土浇筑工序质量评定表混凝土单元工程验收申请表混凝土单元工程质量评定表十二、砌体工程砂料级配试验记录表砂浆抗压（折）强度试验报告表混凝土（砂浆）施工配料通知单浆砌石砌筑开仓证砖砌体工程检验批质量验收记录填充体砌体工程检验批质量验收记录配筋砌体工程检验批质量验收记录混凝土小型空心砌块砌体工程检验批质量验收记录石砌体工程检验批质量验收记录浆砌石基础面工序质量评定表浆砌石层面处理工序质量评定表浆砌石砌筑工序质量评定表浆砌石单元工程验收申请表浆砌石单元工程质量评定表十三、其它粘土锥探灌浆记录表粘土锥探灌浆工序验收表锥探灌浆单元单元工程质量评定表沉箱工程施工记录沉井下沉记录沉井、沉箱下沉完毕检查记录钻孔灌注桩泥浆法施工记录表钻孔灌注桩干钻、套管法施工记录表振动沉管灌注桩施工记录表锤击沉管灌注桩施工记录表挖孔灌注桩施工记录表钢管桩施工记录板桩施工记录钻（挖）孔灌注桩成孔质量检验记录钻孔灌注桩水下混凝土记录表钻孔灌注桩基础单元工程质量评定表减压井施工钻孔班报表减压井安装报表减压沟反滤料填筑施工记录表减压沟砂井施工记录表减压沟沟槽开挖现场施工记录表减压沟浆砌石施工记录表减压沟土方填筑施工记录表减压沟施工作业检验记录减压井井管安装验收表减压井井口装置、排水沟验收表减压井单元工程质量评定表减压井井口装置单元工程质量评定表减压沟单元工程质量评定表（1）减压沟单元工程质量评定表（2）振冲地基施工记录表振冲地基加固单元工程质量评定表强夯施工记录强夯施工记录表重锤夯实施工记录重锤夯实试夯记录强夯地基施工记录强夯场地主要数据一览表碾压混凝土层间喷铺净浆记录表集中制浆站制浆记录表水泵、空压机、浆泵工作记录表十四、检验、测量与试验进场监测监测仪器质量检验报告压力表测试报表灌浆自动记录仪维、检修记录表灌浆自动记录仪检定表校验台顶角（方位角）检定记录测斜仪方位角（顶角）检定记录施工放样报验单施工测量成果报审表观测孔验收签证单安全监测工程钻孔单元工程终孔验收表安全监测工程钻孔单元工程质量评定表安全监测仪器埋设验收申请表安全监测仪器埋设质量评定钻孔标准贯入试验记录表轻便触探检验记录表水工混凝土拌和质量检测报告单中华人民共和国国家标准GB××-××建筑施工安全技术统一规范Unified code for safety technology in construction( 征求意见稿)2003-06前言本标准是根据建设部[]号文件的要求，由北京中建建筑科学技术研究院会同有关单位对1956年国务院制定的《建筑安装工程安全技术规程》（[56]国议周字第40号）进行修订而成。

表01 水工建筑物外观质量评定表表02 房屋建筑安装工程观感质量评定表表03 分部工程施工质量评定表注：分部工程质量在施工单位质检部门自评的基础上，由监理单位复核其质量等级，报质量监督机构核备。

大型水利枢纽工程主体建筑物的分部工程质量，在施工单位自评、监理单位复核后，需报质量监督机构核定其质量等。

表04 单位工程施工质量检验资料核查表表06 工程项目施工质量评定表注：“+”为超挖，“-”为欠挖。

注：“+”为超挖，“-”为欠挖。

注：“+”为超挖，“-”为欠挖。

注：“+”为超挖，“-”为欠挖。

表1.5 混凝土单元工程质量评定表表1.4 软基和岸坡开挖单元工程质量评定表表1.5 混凝土单元工程质量评定表表1.5-1 基础面或混凝土施工缝处理工序质量评定表混凝土钢筋工序质量评定表续表1.5-3表1.5-4 混凝土止水、伸缩缝和排水管安装工序质量评定表表1.5-5 混凝土浇筑工序质量评定表表1.6 制构件安装单元工程质量评定表表1.7 混凝土坝坝体接缝灌浆单元工程质量评定表表1.10 水工隧洞回填灌浆单元工程质量评定表表1.11 高压喷射灌浆单元工程质量评定表表1.14 混凝土防渗墙单元工程质量评定表注：未填写检验具体内容的不得评定质量等级。

注：1、本表适用于30kw振动器振冲加固地基。

2、若用75kw振动器，项次4振密电流值应加大；项次5填料粒径标准，可加大，要求小于10cm。

表1.16 造孔灌注桩基础单元工程质量评定表表1.17 河道疏浚单元工程质量评定表水利水电工程表1.18 砂料质量评定表新疆水利水电工程质量监督中心监制水利水电工程表1.19 粗骨料质量评定表新疆水利水电工程质量监督中心监制水利水电工程表1.20 混凝土拌和质量评定表新疆水利水电工程质量监督中心监制水利水电工程表1.20-1 混凝土拌和质量评定表新疆水利水电工程质量监督中心监制水利水电工程表1.20-2 混凝土试块质量评定表新疆水利水电工程质量监督中心监制岩石洞室开挖单元工程质量等级评定表注：1.断面检测允许偏差项中，有括号的系指有结构要求或有配筋的，光面爆破是不允许有欠哇；2.根据工程的实际情况，引水系统开挖，暂定如下评定标准：在断面检测达到合格的基础上，残留孔率≥70.0%的为合格，≥85.0%评为优良；3.单元工程质量等级栏中，施工与监理单位均为加盖公章，经办人要签字，以示负责；4.其他说明见水利水电工程评定表1-3。

防渗墙的质量检测一、检测项目宜包括渗透系数(抗渗等级)、抗压强度、墙体完整性(连续性)、墙体深度、厚度、防渗效果。

塑性混凝土防渗墙宜增加墙体弹性模量。

二、检测单元应根据工程特点和施工情况划分每检测单元的墙体长度不宜超过40m;以槽段为基础划分检测单元时,每个单元宜包括2~3个槽段。

三、检测方法应符合下列要求:3.1渗透系数(抗渗等级)、抗压强度和弹性模量:渗透系数(抗渗等级)的原位测试在墙体内布设检查孔,在检查孔中进行注水(压水)试验,钻孔应执行SL291的规定,注水试验应执行SL345的规定,压水试验应执行SL31的规定;对采用高压喷射灌浆技术施工的墙体检测,可采用围井试验,围井试验应执行DL/T5200的规定;室内进行渗透系数(抗渗等级)、抗压强度与弹性模量试验,应钻取或挖取芯样制备试样,制备试样及室内试验应执行SL352、SL237的规定。

3.2完整性(连续性):宜采用普查和详查相结合的方法,普查可采用垂直反射波法、探地雷达法、直流电法检测;对于重要墙体或普查工作发现异常处,应采用跨孔声波、弹性波CT、全孔壁光学成像进行检测。

3.3墙体深度:检查孔深度应不小于墙体设计深度;检测方法应执行SL326的规定,钻孔应执行SL291的规定3.4墙体厚度:宜采用开挖尺量方法,不便开挖的,可采用打孔法检测墙体厚度。

3.5防渗效果:有检查孔的情况下可利用全孔壁光学成像观察墙体质量;在墙身两侧有水位差的条件下可采用探地雷达法等检测,应执行SL326的规定。

根据实际情况还可采用其他检测方法。

四、测区(测线、测点)布置和数量应符合下列要求:4.1渗透系数(抗渗等级)、抗压强度和弹性模量:应布置不少于2个检查孔;检查孔位置应在检测单元内随机选取,在施工记录中存在异常情况的部位应增设1个检查孔。

4.2完整性(连续性)采用跨孔声波、弹性波CT检测,剖面应覆盖全部墙体;采用垂直反射波法、高密度电法、探地雷达法检测,测线应在墙头沿墙体轴线布置;采用高密度电法检测,测线在墙头无法布置时,也可在墙头附近紧贴墙体布置;采用全孔壁光学成像检测,测点在检查孔内布置。
