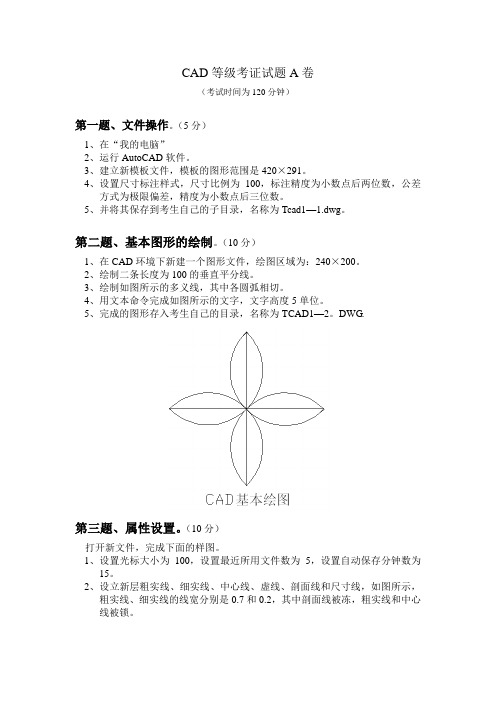

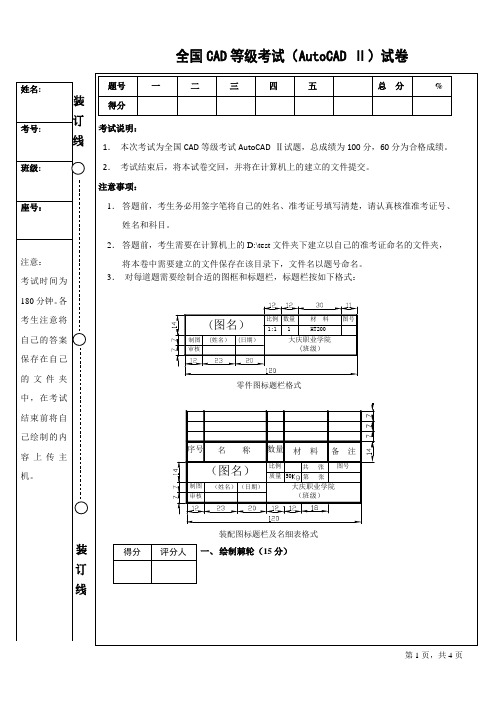

CAD等级考证试题A卷（考试时间为120分钟）第一题、文件操作。

（5分）1、在“我的电脑”2、运行AutoCAD软件。

3、建立新模板文件，模板的图形范围是420×291。

4、设置尺寸标注样式，尺寸比例为100，标注精度为小数点后两位数，公差方式为极限偏差，精度为小数点后三位数。

5、并将其保存到考生自己的子目录，名称为Tcad1—1.dwg。

第二题、基本图形的绘制。

（10分）1、在CAD环境下新建一个图形文件，绘图区域为：240×200。

2、绘制二条长度为100的垂直平分线。

3、绘制如图所示的多义线，其中各圆弧相切。

4、用文本命令完成如图所示的文字，文字高度5单位。

5、完成的图形存入考生自己的目录，名称为TCAD1—2。

DWG.第三题、属性设置。

（10分）打开新文件，完成下面的样图。

1、设置光标大小为100，设置最近所用文件数为5，设置自动保存分钟数为15。

2、设立新层粗实线、细实线、中心线、虚线、剖面线和尺寸线，如图所示，粗实线、细实线的线宽分别是0.7和0.2，其中剖面线被冻，粗实线和中心线被锁。

3、新建一个名为“CAD新样式”样式，并设置为当前。

将完成的图形以TCAD1—3.dwt为文件名存入考生自己的子目录。

第四题、图形编辑。

（15分）打开E：\CADTK中的KJcad1—4中的图形，要求用extend 、mirror、array、trim、erase等命令完成以下图形，并保存到考生自己的子目录下。

第五题、精确绘图。

（20分）按图形的尺寸精确绘图（尺寸标注、文字注释不画），绘图方法、图形编辑方法不限，注意使用辅助线（用后删去），未明确要求线宽的，线宽为0。

1、建立合适的模型空间及栅格距离图形放置在模型空间范围内。

2、图中的中心线应放在中心线层上，线型为center，颜色为红色。

3、图中的外轮廓线为封闭的多义线，线宽为0.5，要求轮廓线连接平滑。

完成后图形以TCAD1--5保存到考生自己的子目录。

cad考试题库绘图题
CAD软件是一种广泛应用于工程、建筑和设计等领域的计算机辅助设计软件。

在学习和应用CAD软件的过程中，做绘图题是一种常见的
考核方式。

以下是一道CAD考试题库中的绘图题示例：
题目：
根据以下要求，在CAD软件中完成所示图形。

要求：
1. 绘制一个正方形，边长为50单位；
2. 从正方形的中心点引出一个垂直线，长度为40单位；
3. 在垂直线的末端绘制一个半径为20单位的圆；
4. 在正方形的左上角绘制一个边长为30单位的等边三角形。

示意图如下：
(图示，正方形、垂直线、圆、等边三角形的相对位置)
解题方法：
1. 打开CAD软件，创建一个新的绘图文件；
2. 使用CAD软件的绘图工具，在绘图区域内绘制一个正方形，边
长为50单位；
3. 选取正方形的中心点为起点，绘制一个垂直线，长度为40单位；
4. 在垂直线的末端绘制一个半径为20单位的圆；
5. 在正方形的左上角绘制一个边长为30单位的等边三角形；
6. 检查图形的准确性和完整性，确保所有要求均已满足；
7. 保存绘图文件，并按照要求提交或打印成品。

通过以上步骤，你可以完成这道CAD软件绘图题。

在实际学习和工作中，熟练掌握CAD软件的绘图功能对于工程设计和制图工作至关重要。

希望这道绘图题能帮助你更好地掌握CAD软件的应用技巧，提高绘图效率和准确性。

祝你在CAD考试中取得优异成绩！。

高级绘图员鉴定讲稿内容：一、考级的模式和题型二、有关制图国家标准的规定三、模拟试题分析四、评分标准介绍五、其他一．考级的模式和题型1．考级的模式考试分二试进行，分别为第一试（上午）和第二试（下午）；每试时间为180分分钟。

试卷分A、B卷，分别发放给单、双号考生。

所有题目均由考生在计算机上通过绘图软件实际操作独立完成。

2．题型考级试卷共有二卷，第一卷有2道题；第二卷有3道题。

各题有不同的考核内容，如表1-1所示：表1-1 试卷的组成二．有关制图国家标准的规定1．标准和标准化标准——是在一定范围内获得的最佳秩序，对活动或其结果规定共同的和重复使用的规则、导则或特性的文件。

该文将经协商一致并经一个公认机构的批准。

标准的制定和应用已遍及人们生产和工作的各个领域如工业、农业、矿业、建筑、能源、信息、交通运输、水利、科研、教育、贸易、文献、劳动安全、社会安全、广播、电影、电视、测绘、海洋、医药、卫生、环境保护、金融、土地管理等等。

标准化——是为了在一定的范围内获得最佳秩序，对实际的或潜在的问题制定共同的和重复使用的规则的活动，称为标准化。

它包括制定、发布及实施标准的过程。

标准化的重要意义是改进产品、过程和服务的适用性，防止贸易壁垒，促进技术合作。

示例：GB/T 4457.4—2002 机械制图图样画法图线||||类别序号年份名称国家质量监督检验检疫总局发布：GB(国标)：国家强制性标准；GB/T(国标/推)：国家推荐推广标准；GB/Z(国标/指)：国家指导性技术文件；JJG(技检规)：国家计量检定规程；JJF(技检范)：国家计量技术规范。

考级试题命题的主要指导思想是：紧密结合专业要求，重视绘图的基础知识，重视在绘图中的图形思维想象能力，重视应用绘图软件的能力，重视标准化和规范化。

因此，试卷的命题主要依以下有关国家制图标准为依据：（1）《机械工程CAD制图规则（GB/T 14665-1998）》（2）《中华人民共和国国家标准——机械制图》 2004版《机械工程CAD制图规则（GB/T 14665-1998）》这个标准具体规定了如何结合计算机绘图去具体执行国家标准。

中级CAD 绘图员考试标准试题第一单元文献的操作1-1说明：机械类和建筑类（通用）【操作规定】1．建立新文献：运营AutoCAD软件，建立新模板文献，模板的图形范围是120×90，0层颜色为红色（RED）。

2．保存：将完毕的模板图形以KSCAD1-1.DWT为文献名保存在#SubPath# 中。

请关闭autocad应用软件后再点击进入下一题。

1-2说明：机械类和建筑类（通用）【操作规定】1．建立新文献：运营AutoCAD软件，建立新模板文献，模板的图形范围是1200×900，加载线型为acad_iso03w100，设此线型为当前线型，设立合理的线型比例。

2．保存：将完毕的模板图形以KSCAD1-2.DWT为文献名保存在#SubPath# 中。

请关闭autocad应用软件后再点击进入下一题。

1-3说明：机械类和建筑类（通用）【操作规定】1．建立新文献：运营AutoCAD软件，建立新模板文献，模板的图形范围是4200×2900，网格（grid）点距为100。

2．保存：将完毕的模板图形以KSCAD1-3.DWT为文献名保存在#SubPath# 中。

请关闭autocad应用软件后再点击进入下一题。

1-4说明：机械类和建筑类（通用）【操作规定】1．建立新文献：运营AutoCAD软件，建立新模板文献，模板的图形范围是4200×2900，光标捕获（snap）间距为100，并打开光标捕获。

2．保存：将完毕的模板图形以KSCAD1-4.DWT为文献名保存在#SubPath# 中。

请关闭autocad应用软件后再点击进入下一题。

1-5说明：机械类和建筑类（通用）【操作规定】1．建立新文献：运营AutoCAD软件，建立新模板文献，模板的图形范围是4200×2900，设立单位为Meters，长度、角度单位精确度为小数点后3位。

2．保存：将完毕的模板图形以KSCAD1-5.DWT为文献名保存在#SubPath# 中。

cad技能二级考试试题及答案一、选择题（每题2分，共20分）1. CAD软件中，用于绘制直线的命令是：A. LINEB. CIRCLEC. RECTANGLED. ARC答案：A2. 在CAD中，哪个命令用于创建圆？A. CIRCLEB. LINEC. RECTANGLED. ARC答案：A3. 如何在CAD中创建矩形？A. 使用LINE命令连续绘制四条线段B. 使用RECTANGLE命令C. 使用POLYGON命令D. 使用CIRCLE命令答案：B4. 在CAD中，哪个命令用于创建多边形？A. POLYGONB. RECTANGLEC. CIRCLED. ARC答案：A5. 如何在CAD中创建一个圆弧？A. 使用LINE命令B. 使用CIRCLE命令C. 使用ARC命令D. 使用POLYGON命令答案：C6. 在CAD中，哪个命令用于测量两点之间的距离？A. DISTB. MEASUREC. LENGTHEND. EXTEND答案：A7. 如何在CAD中复制对象？A. 使用COPY命令B. 使用MOVE命令C. 使用ROTATE命令D. 使用SCALE命令答案：A8. 在CAD中，哪个命令用于创建文本？A. TEXTB. MTEXTC. DTEXTD. ALL OF THE ABOVE答案：D9. 如何在CAD中创建一个块？A. 使用BLOCK命令B. 使用INSERT命令C. 使用COPY命令D. 使用PASTE命令答案：A10. 在CAD中，哪个命令用于创建一个多线段？A. LINEB. POLYLINEC. RECTANGLED. ARC答案：B二、判断题（每题2分，共20分）1. 在CAD中，使用ZOOM命令可以放大或缩小视图。

（对）2. CAD软件中的图层功能允许用户组织和管理不同的绘图元素。

（对）3. 在CAD中，所有对象都必须位于同一个图层上。

（错）4. 使用CAD软件时，可以为不同的对象设置不同的线型和颜色。

cad二级考试试题和答案1. 题目：绘制一个半径为100mm的圆，并在圆心处标注直径尺寸。

答案：首先，使用CAD软件中的“圆”命令（Circle），设置半径为100mm来绘制圆。

然后，使用“标注”命令（Dimension）中的“直径”选项（Diameter），在圆心处添加直径尺寸标注。

2. 题目：创建一个长宽高分别为200mm、150mm和100mm的长方体，并在长方体的三个面上分别标注长度、宽度和高度的尺寸。

答案：使用CAD软件中的“长方体”命令（Box）创建长方体，设置长度为200mm，宽度为150mm，高度为100mm。

接着，使用“标注”命令（Dimension）在长方体的三个面上分别添加长度、宽度和高度的尺寸标注。

3. 题目：绘制一个由三条线段组成的三角形，线段长度分别为300mm、400mm和500mm，并计算三角形的面积。

答案：使用CAD软件中的“线段”命令（Line）绘制三条线段，长度分别为300mm、400mm和500mm，形成三角形。

然后，使用“面积”命令（Area）计算三角形的面积。

4. 题目：在一个矩形中，以矩形的中心为圆心，绘制一个半径为矩形对角线长度一半的圆。

答案：首先，使用CAD软件中的“矩形”命令（Rectangle）绘制一个矩形。

然后，使用“测量”命令（Measure）计算矩形的对角线长度。

接着，使用“圆”命令（Circle）以矩形中心为圆心，绘制一个半径为对角线长度一半的圆。

5. 题目：创建一个由四个等边三角形组成的正方形，每个三角形的边长为50mm，并计算正方形的总面积。

答案：使用CAD软件中的“等边三角形”命令（Equilateral Triangle）绘制四个等边三角形，边长为50mm。

将四个三角形排列成一个正方形。

然后，使用“面积”命令（Area）计算正方形的总面积。

6. 题目：绘制一个由两个同心圆组成的图形，内圆半径为50mm，外圆半径为100mm，并在两圆之间添加一个矩形，矩形的长和宽分别等于两圆的直径。

cad二级考试历年真题及答案1. 题目：请在CAD软件中绘制一个半径为50mm的圆，并在圆内绘制一个正方形，正方形的边长等于圆的直径。

答案：首先，使用圆的绘制命令（Circle），输入半径50mm。

接着，使用矩形的绘制命令（Rectangle），输入正方形的边长为100mm（即圆的直径），并确保正方形的对角线与圆相切。

2. 题目：在CAD中，如何将一个多段线（Polyline）转换为普通线段？答案：可以通过“PE”命令（Polyline Edit）来编辑多段线。

在命令行中输入“PE”，选择多段线，然后输入“Y”确认转换为普通线段。

3. 题目：请描述如何在CAD中创建一个直径为80mm的圆，并在圆心处标注直径尺寸。

答案：首先，使用圆的绘制命令（Circle），输入直径80mm。

然后，使用直径标注命令（Dimdiameter），选择刚才绘制的圆，系统会自动在圆心处添加直径尺寸标注。

4. 题目：在CAD中，如何将一个矩形的四个角修改为圆角？答案：可以通过“Fillet”命令来实现。

首先，选择矩形，然后输入“Fillet”命令，输入圆角半径值，接着选择矩形的四个角，即可将直角修改为圆角。

5. 题目：请说明在CAD中如何将一个图层设置为不打印。

答案：在图层管理器（Layer Properties Manager）中，选择需要设置的图层，然后在“Plot”列中选择“Not Plottable”，这样设置的图层在打印时将不会被打印出来。

6. 题目：在CAD中，如何将多个对象组合成一个块（Block）？答案：首先，选择需要组合的所有对象。

然后，使用“Block”命令（或在“Home”选项卡下的“Block”面板中选择“Create Block），在弹出的对话框中输入块的名称，并确认创建。

这样，所选对象就会被组合成一个块。

7. 题目：请解释在CAD中如何使用“Hatch”命令填充一个封闭区域。

答案：首先，确保需要填充的区域是封闭的。

CAD技能二级考试试题以及答案一、选择题（每题2分，共20分）1. 在CAD中，以下哪个命令用于绘制直线？A. LINEB. CIRCLEC. ARCD. RECTANGLE答案：A2. 如何在CAD中创建一个矩形？A. 使用RECTANGLE命令B. 使用LINE命令C. 使用CIRCLE命令D. 使用ARC命令答案：A3. 在CAD中，哪个命令用于创建圆？A. LINEB. CIRCLEC. ARCD. ELLIPSE答案：B4. 如何在CAD中创建一个多边形？A. 使用POLYGON命令B. 使用RECTANGLE命令C. 使用CIRCLE命令D. 使用LINE命令5. 在CAD中，哪个命令用于创建圆弧？A. LINEB. CIRCLEC. ARCD. ELLIPSE答案：C6. 如何在CAD中创建一个椭圆？A. 使用CIRCLE命令B. 使用ARC命令C. 使用ELLIPSE命令D. 使用POLYGON命令答案：C7. 在CAD中，哪个命令用于创建点？A. POINTB. LINEC. CIRCLED. ARC答案：A8. 如何在CAD中创建一个多段线？A. 使用LINE命令B. 使用POLYLINE命令C. 使用CIRCLE命令D. 使用ARC命令答案：B9. 在CAD中，哪个命令用于创建样条曲线？B. LINEC. CIRCLED. ARC答案：A10. 如何在CAD中创建一个文本对象？A. 使用TEXT命令B. 使用MTEXT命令C. 使用DIMENSION命令D. 使用BLOCK命令答案：A二、填空题（每题2分，共20分）1. 在CAD中，使用____命令可以创建一个封闭的多边形区域。

答案：HATCH2. 要修改CAD中的现有对象，可以使用____命令。

答案：PROPERTIES3. 在CAD中，____命令允许用户快速访问最近使用的命令。

答案：UNDO4. 使用____命令可以测量CAD图纸中两点之间的距离。
