45号钢调质处理

45钢调质的热处理工
艺
........................................
化减少，且能提高工效。

为使工件的奥氏体均匀化，就需要足够的保温时间。

如果实际装炉量大，就需适当延长保温时间。

不然，可能会出现因加热不均匀造成硬度不足的现象。

但保温时间过长，也会也出现晶粒粗大，氧化脱碳严重的弊病，影响淬火质量。

我们认为，如装炉量大于工艺文件的规定，加热保温时间需延长1/5.
因为45钢淬透性低，故应采用冷却速度大的10%盐水溶液。

工件入水后，应该淬透，但不是冷透，如果工件在盐水中冷透，就有可能使工件开裂，这是因为当工件冷却到180℃左右时，奥氏体迅速转变为马氏体造成过大的组织应力所致。

因此，当淬火工件快冷到该温度区域，就应采取缓冷的方法。

由于出水温度难以掌握，须凭经验操作，当水中的工件抖动停止，即可出水空冷（如能油冷更好）。

另外，工件入水宜动不宜静，应按照工件的几何形状，作规则运动。

静止的冷却介质加上静止的工件，导致硬度不均匀，应力不均匀而使工件变形大，甚至开裂。

45钢调质件淬火后的硬度应该达到HRC56~59，截面大的可能性低些，但不能低于
HRC48，不然，就说明工件未得到完全淬火，组织中可能出现索氏体甚至铁素体组织，这种组织通过回火，仍然保留在基体中，达不到调质的目的。

45钢淬火后的高温回火，加热温度通常为560~600℃，硬度要求为HRC22~34.因为调质的目的是得到综合机械性能，所以硬度范围比较。

45钢的调质45钢是中碳结构钢，冷热加工性能都不错，机械性能较好，且价格低、来源广，所以应用广泛。

它的最大弱点是淬透性低，截面尺寸大和要求比较高的工件不宜采用。

45钢淬火温度在A3+(30~50)℃，在实际操作中，一般是取上限的。

偏高的淬火温度可以使工件加热速度加快，表面氧化减少，且能提高工效。

为使工件的奥氏体均匀化，就需要足够的保温时间。

如果实际装炉量大，就需适当延长保温时间。

不然，可能会出现因加热不均匀造成硬度不足的现象。

但保温时间过长，也会也出现晶粒粗大，氧化脱碳严重的弊病，影响淬火质量。

我们认为，如装炉量大于工艺文件的规定，加热保温时间需延长1/5。

因为45钢淬透性低，故应采用冷却速度大的10%盐水溶液。

工件入水后，应该淬透，但不是冷透，如果工件在盐水中冷透，就有可能使工件开裂，这是因为当工件冷却到180℃左右时，奥氏体迅速转变为马氏体造成过大的组织应力所致。

因此，当淬火工件快冷到该温度区域，就应采取缓冷的方法。

由于出水温度难以掌握，须凭经验操作，当水中的工件抖动停止，即可出水空冷（如能油冷更好）。

另外，工件入水宜动不宜静，应按照工件的几何形状，作规则运动。

静止的冷却介质加上静止的工件，导致硬度不均匀，应力不均匀而使工件变形大，甚至开裂。

45钢调质件淬火后的硬度应该达到HRC56~59，截面大的可能性低些，但不能低于HRC48，不然，就说明工件未得到完全淬火，组织中可能出现索氏体甚至铁素体组织，这种组织通过回火，仍然保留在基体中，达不到调质的目的。

45钢淬火后的高温回火，加热温度通常为560~600℃，硬度要求为HRC22~34。

因为调质的目的是得到综合机械性能，所以硬度范围比较宽。

但图纸有硬度要求的，就要按图纸要求调整回火温度，以保证硬度。

如有些轴类零件要求强度高，硬度要求就高；而有些齿轮、带键槽的轴类零件，因调质后还要进行铣、插加工，硬度要求就低些。

关于回火保温时间，视硬度要求和工件大小而定，我们认为，回火后的硬度取决于回火温度，与回火时间关系不大，但必须回透，一般工件回火保温时间总在一小时以上。

45钢完全退火、正火、淬火、淬火+低温回火、调质处理温度【原创版】目录1.45 钢的概述2.45 钢的完全退火3.45 钢的正火4.45 钢的淬火5.45 钢的淬火 + 低温回火6.45 钢的调质处理温度正文一、45 钢的概述45 钢是我国常用的高质碳结构钢，具有较高的强度、良好的韧性和良好的耐磨性。

它主要应用于齿轮、轴承、螺纹、拉杆等机械零件的制造。

在 45 钢的加工过程中，热处理是非常重要的环节，可以显著提高其性能。

下面我们来详细了解一下 45 钢的热处理过程。

二、45 钢的完全退火完全退火是将 45 钢加热到 750-800℃，保温一段时间后，缓慢冷却至室温。

完全退火可以降低钢的硬度，提高钢的塑性，消除内部应力，以便进行下一步的加工。

三、45 钢的正火正火是将 45 钢加热到 950-1000℃，保温一段时间后，立即放入水、油或空气中快速冷却。

正火可以提高钢的硬度和强度，但会降低钢的塑性。

正火后的 45 钢适用于要求有一定硬度和强度，但不需要太高韧性的零件。

四、45 钢的淬火淬火是将 45 钢加热到 1050-1100℃，保温一段时间后，立即放入水、油或空气中快速冷却。

淬火可以显著提高钢的硬度和强度，但会降低钢的塑性。

淬火后的 45 钢适用于要求高硬度和高强度的零件。

五、45 钢的淬火 + 低温回火淬火后的 45 钢进行低温回火，可以适当提高钢的韧性，降低钢的脆性。

低温回火是将淬火后的钢加热到 150-250℃，保温一段时间后，自然冷却。

这种方法适用于要求高硬度、高强度和一定韧性的零件。

六、45 钢的调质处理温度调质处理是将 45 钢加热到适当的温度，保温一段时间后，进行冷却。

调质处理可以获得较好的综合性能，即具有一定的硬度、强度和韧性。

调质处理温度的选择要根据具体零件的使用要求和 45 钢的性能来确定。

总之，45 钢的热处理过程包括完全退火、正火、淬火、淬火 + 低温回火和调质处理。

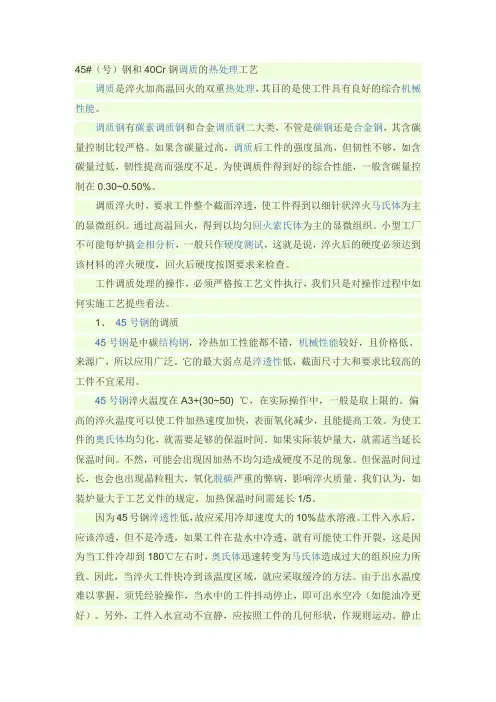

45#（号）钢和40Cr钢调质的热处理工艺调质是淬火加高温回火的双重热处理，其目的是使工件具有良好的综合机械性能。

调质钢有碳素调质钢和合金调质钢二大类，不管是碳钢还是合金钢，其含碳量控制比较严格。

如果含碳量过高，调质后工件的强度虽高，但韧性不够，如含碳量过低，韧性提高而强度不足。

为使调质件得到好的综合性能，一般含碳量控制在0.30~0.50%。

调质淬火时，要求工件整个截面淬透，使工件得到以细针状淬火马氏体为主的显微组织。

通过高温回火，得到以均匀回火索氏体为主的显微组织。

小型工厂不可能每炉搞金相分析，一般只作硬度测试，这就是说，淬火后的硬度必须达到该材料的淬火硬度，回火后硬度按图要求来检查。

工件调质处理的操作，必须严格按工艺文件执行，我们只是对操作过程中如何实施工艺提些看法。

1、45号钢的调质45号钢是中碳结构钢，冷热加工性能都不错，机械性能较好，且价格低、来源广，所以应用广泛。

它的最大弱点是淬透性低，截面尺寸大和要求比较高的工件不宜采用。

45号钢淬火温度在A3+(30~50) ℃，在实际操作中，一般是取上限的。

偏高的淬火温度可以使工件加热速度加快，表面氧化减少，且能提高工效。

为使工件的奥氏体均匀化，就需要足够的保温时间。

如果实际装炉量大，就需适当延长保温时间。

不然，可能会出现因加热不均匀造成硬度不足的现象。

但保温时间过长，也会也出现晶粒粗大，氧化脱碳严重的弊病，影响淬火质量。

我们认为，如装炉量大于工艺文件的规定，加热保温时间需延长1/5。

因为45号钢淬透性低，故应采用冷却速度大的10%盐水溶液。

工件入水后，应该淬透，但不是冷透，如果工件在盐水中冷透，就有可能使工件开裂，这是因为当工件冷却到180℃左右时，奥氏体迅速转变为马氏体造成过大的组织应力所致。

因此，当淬火工件快冷到该温度区域，就应采取缓冷的方法。

由于出水温度难以掌握，须凭经验操作，当水中的工件抖动停止，即可出水空冷（如能油冷更好）。

另外，工件入水宜动不宜静，应按照工件的几何形状，作规则运动。

45号钢热处理硬度
45号钢的热处理硬度调质是有一个硬度范围的，一般在225—297HB之间。

45＃钢如果是调质处理，也就是淬火＋高温回火，硬度最高应该在297HB，即31～32HRC，这是最理想状态。

一般可能还达不到该值。

45钢淬火，如果用水淬一般能够达到40----60HRC（根据水温及材料的大小)，用油淬火一般在30----55HRC 之间（根据材料的厚度大小及淬火油的种类不同）。

在热处理过程中裂开不裂开和达到多少硬度没有关系，和工件的形状及热处理方式等有关系。

中低碳钢一般采用正火。

正火后得到珠光体组织，便于切削加工。

高碳钢，合金钢则采用退火（普通，球化，等温。

）
45钢调质工艺
830 ±10℃，水淬
回火温度℃（±10）布氏硬度HB
650 197～235
570 229～269
530 269～312
840 ±10℃，油淬
回火温度℃（±10）布氏硬度HB
640 197～235
550 229～269
470 269～312
淬火：820－960℃，水冷或油冷
回火：290－610℃，空冷
通常应该在HBS210~269之间。

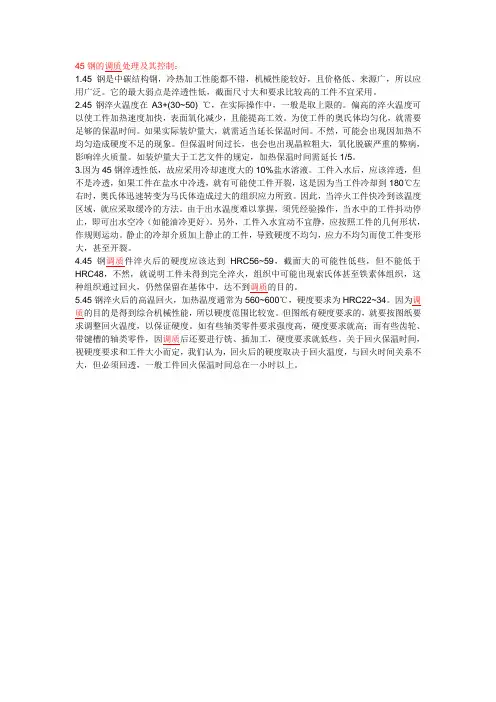

45钢的调质处理及其控制：1.45钢是中碳结构钢，冷热加工性能都不错，机械性能较好，且价格低、来源广，所以应用广泛。

它的最大弱点是淬透性低，截面尺寸大和要求比较高的工件不宜采用。

2.45钢淬火温度在A3+(30~50) ℃，在实际操作中，一般是取上限的。

偏高的淬火温度可以使工件加热速度加快，表面氧化减少，且能提高工效。

为使工件的奥氏体均匀化，就需要足够的保温时间。

如果实际装炉量大，就需适当延长保温时间。

不然，可能会出现因加热不均匀造成硬度不足的现象。

但保温时间过长，也会也出现晶粒粗大，氧化脱碳严重的弊病，影响淬火质量。

如装炉量大于工艺文件的规定，加热保温时间需延长1/5。

3.因为45钢淬透性低，故应采用冷却速度大的10%盐水溶液。

工件入水后，应该淬透，但不是冷透，如果工件在盐水中冷透，就有可能使工件开裂，这是因为当工件冷却到180℃左右时，奥氏体迅速转变为马氏体造成过大的组织应力所致。

因此，当淬火工件快冷到该温度区域，就应采取缓冷的方法。

由于出水温度难以掌握，须凭经验操作，当水中的工件抖动停止，即可出水空冷（如能油冷更好）。

另外，工件入水宜动不宜静，应按照工件的几何形状，作规则运动。

静止的冷却介质加上静止的工件，导致硬度不均匀，应力不均匀而使工件变形大，甚至开裂。

4.45钢调质件淬火后的硬度应该达到HRC56~59，截面大的可能性低些，但不能低于HRC48，不然，就说明工件未得到完全淬火，组织中可能出现索氏体甚至铁素体组织，这种组织通过回火，仍然保留在基体中，达不到调质的目的。

5.45钢淬火后的高温回火，加热温度通常为560~600℃，硬度要求为HRC22~34。

因为调质的目的是得到综合机械性能，所以硬度范围比较宽。

但图纸有硬度要求的，就要按图纸要求调整回火温度，以保证硬度。

如有些轴类零件要求强度高，硬度要求就高；而有些齿轮、带键槽的轴类零件，因调质后还要进行铣、插加工，硬度要求就低些。

关于回火保温时间，视硬度要求和工件大小而定，我们认为，回火后的硬度取决于回火温度，与回火时间关系不大，但必须回透，一般工件回火保温时间总在一小时以上。

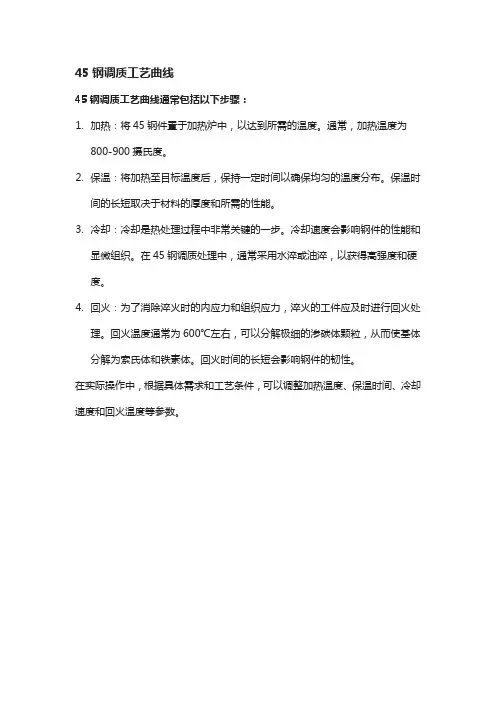

45钢调质工艺曲线
45钢调质工艺曲线通常包括以下步骤：
1.加热：将45钢件置于加热炉中，以达到所需的温度。

通常，加热温度为
800-900摄氏度。

2.保温：将加热至目标温度后，保持一定时间以确保均匀的温度分布。

保温时
间的长短取决于材料的厚度和所需的性能。

3.冷却：冷却是热处理过程中非常关键的一步。

冷却速度会影响钢件的性能和
显微组织。

在45钢调质处理中，通常采用水淬或油淬，以获得高强度和硬度。

4.回火：为了消除淬火时的内应力和组织应力，淬火的工件应及时进行回火处
理。

回火温度通常为600℃左右，可以分解极细的渗碳体颗粒，从而使基体分解为索氏体和铁素体。

回火时间的长短会影响钢件的韧性。

在实际操作中，根据具体需求和工艺条件，可以调整加热温度、保温时间、冷却速度和回火温度等参数。

45号钢板的调质方法及处理流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

本文下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Downloaded tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The documents can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!第一节。

钢号45的调质标准重新阐释钢号45是一种常见的工程结构钢，具有良好的切削加工性能和机械性能。

调质是一种常见的热处理工艺，通过对钢材进行加热和快速冷却，以改变其组织结构和性能。

在本文中，我们将重新阐释钢号45的调质标准，探讨其影响因素、处理方法以及调质后的性能提升。

一、钢号45的调质标准钢号45的调质标准主要由以下几个方面组成：1. 温度范围：一般来说，钢号45的调质温度范围为820℃至860℃。

在这个温度范围内，钢材的晶粒可以得到适当生长，同时也能够保持较好的塑性。

2. 快速冷却：调质过程中，钢材需要进行快速冷却。

常用的快速冷却方法包括水淬、油淬和空气冷却等。

快速冷却可以使钢材的马氏体相转变得到充分发展，从而提高其硬度和强度。

3. 保温时间：保温时间是指钢材在调质温度下保持一定时间。

保温时间的长短会直接影响钢材的相变和组织形成。

一般来说，钢号45的保温时间为15至30分钟。

二、钢号45调质的影响因素钢号45调质过程中的一些关键影响因素包括温度、冷却介质、冷却速度和保温时间等。

1. 温度：调质温度的选择会直接影响到钢材的硬度和韧性。

过高的温度会导致组织粗化和晶粒长大，从而使钢材的韧性降低；而过低的温度则可能导致马氏体相转变不充分，影响钢材的硬度。

2. 冷却介质和速度：不同的冷却介质和速度会导致钢材的组织结构和性能发生变化。

水淬具有最快的冷却速度，可以达到较高的硬度和强度，但会导致内应力增大；油淬的冷却速度适中，可以在一定程度上控制组织和性能；而空气冷却的速度较慢，通常用于要求较低硬度和较高韧性的情况。

3. 保温时间：保温时间的长短直接影响到钢材的相变和组织形成。

保温时间过短会导致相变不彻底，保温时间过长则可能会导致晶粒长大。

在调质过程中需要精确控制保温时间，以达到期望的组织和性能。

三、钢号45调质的处理方法钢号45的调质处理一般分为以下几个步骤：1. 加热：将钢材加热至调质温度范围内，一般采用电炉加热或气体加热。

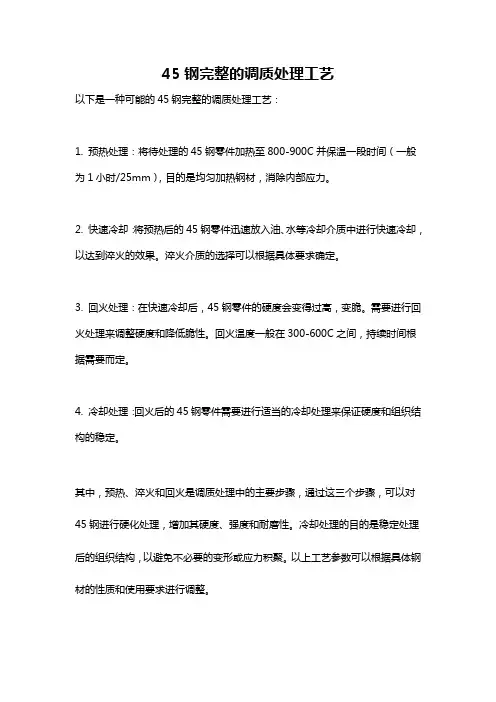

45钢完整的调质处理工艺
以下是一种可能的45钢完整的调质处理工艺：
1. 预热处理：将待处理的45钢零件加热至800-900C并保温一段时间（一般为1小时/25mm），目的是均匀加热钢材，消除内部应力。

2. 快速冷却：将预热后的45钢零件迅速放入油、水等冷却介质中进行快速冷却，以达到淬火的效果。

淬火介质的选择可以根据具体要求确定。

3. 回火处理：在快速冷却后，45钢零件的硬度会变得过高，变脆。

需要进行回火处理来调整硬度和降低脆性。

回火温度一般在300-600C之间，持续时间根据需要而定。

4. 冷却处理：回火后的45钢零件需要进行适当的冷却处理来保证硬度和组织结构的稳定。

其中，预热、淬火和回火是调质处理中的主要步骤，通过这三个步骤，可以对45钢进行硬化处理，增加其硬度、强度和耐磨性。

冷却处理的目的是稳定处理后的组织结构，以避免不必要的变形或应力积聚。

以上工艺参数可以根据具体钢材的性质和使用要求进行调整。

45钢是一种常用的工程材料，具有优良的机械性能和疲劳极限应力值。

在工程实践中，为了提高45钢齿轮的疲劳寿命和耐久性，通常需要对其进行调质处理。

本文将就45钢齿轮材料的调质处理及其对接触疲劳极限应力值的影响进行深入探讨。

1. 45钢齿轮材料调质处理45钢是一种优质碳素结构钢，具有良好的强度、韧性和耐磨性，适用于制造高强度和高耐磨性要求的齿轮零件。

调质处理是指在适当的温度范围内对45钢进行加热处理，然后以适当速度冷却，以达到改善45钢的组织结构和性能的目的。

调质处理可以明显提高45钢的硬度和强度，同时保持较好的韧性，使其在使用过程中具有较高的抗疲劳性能和耐磨性。

2. 调质处理对接触疲劳极限应力值的影响接触疲劳极限应力值是指在齿轮接触表面上产生的应力达到一定数值时，齿轮材料开始出现微裂纹并最终导致疲劳断裂的应力值。

45钢经过调质处理后，其组织结构更加致密，晶粒细化，内部应力得以释放，从而提高了45钢的抗疲劳性能和耐磨性。

调质处理还可以提高45钢的硬度和强度，减少材料表面的微观缺陷和裂纹敏感性，有效提高了齿轮的接触疲劳极限应力值，延长了齿轮的使用寿命。

3. 作为写手的个人观点和理解在工程设计和生产中，45钢齿轮材料的调质处理对提高齿轮的疲劳寿命和耐磨性具有重要意义。

通过合理的调质处理工艺，可以有效改善45钢的性能，提高齿轮的接触疲劳极限应力值，从而降低齿轮的疲劳断裂风险，延长其使用寿命。

在实际生产中，需要充分重视调质处理工艺对45钢齿轮材料性能的影响，确保齿轮的质量和可靠性。

总结回顾：通过本文的研究分析可以得出结论，45钢齿轮材料的调质处理能够显著改善其性能，提高齿轮的抗疲劳性能和耐磨性。

调质处理不仅可以提高45钢的硬度和强度，还可以改善其组织结构，减少内部应力和缺陷，从而提高齿轮的接触疲劳极限应力值，延长其使用寿命。

在工程实践中，要注重对45钢齿轮材料的调质处理工艺进行优化，以确保齿轮具有良好的使用性能和可靠的工作效果。

45钢和40Cr钢调质热处理
调质是淬火加高温回火的双重热处理,其目的是使工件具有良好的综合机械性能。

调质钢有碳素调质钢和合金调质钢二大类,不管是碳钢还是合金钢,其含碳量控制比较严格。

如果含碳量过高,调质后工件的强度虽高,但韧性不够,如含碳量过低,韧性提高而强度不足。

为使调质件得到好的综合性能,一般含碳量控制在0.30~0.50%。

1、45钢的调质45钢是中碳结构钢,冷热加工性能都不错,该钢经调质处理后，其综合力学性能要优化于其他中碳结构钢，但该钢淬透性较低，水中临界淬透直径为12~17mm，水淬时有开裂倾向。

截面尺寸大和要求比较

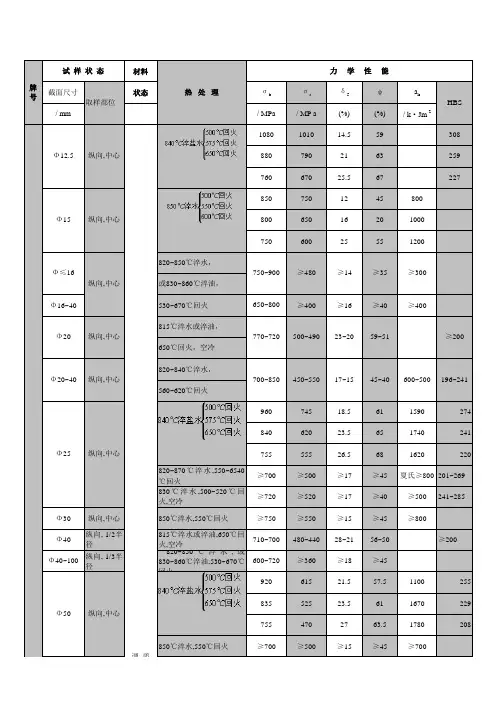

45、40Cr力学性能比较：
经过尺寸的测量和质量的鉴定，符合需求条件，物资部通过库存物资的改代利用及时为生产部提供了所需物资，同时也减少了库存积压。

经过科学分析，以高代低不会造成技术问题，也不会影响使用效果。

45号钢调质标准一、引言45号钢是一种常见的碳素结构钢，广泛应用于机械制造、建筑工程、汽车制造等领域。

为了保证45号钢的质量和性能，需要进行调质处理。

本文将详细介绍45号钢调质标准。

二、45号钢调质工艺流程1. 加热将待处理的45号钢加热至适当温度，通常为860℃-900℃。

加热时间应根据材料厚度和规格确定。

2. 保温将加热后的45号钢保温一段时间，使其达到均匀显微组织状态。

保温时间视材料厚度和规格而定，通常为1-2小时。

3. 淬火将保温后的45号钢迅速浸入水或油中进行淬火，使其快速冷却。

淬火温度和淬火介质应根据具体情况选择。

4. 回火将淬火后的45号钢加热至适当温度进行回火处理，使其获得所需硬度和韧性。

回火温度和时间应根据要求确定。

5. 冷却回火后的45号钢需要进行冷却处理，通常为空冷或水冷。

三、45号钢调质标准1. 化学成分45号钢的化学成分应符合以下要求：C：0.42%-0.50%Si：≤0.40%Mn：0.50%-0.80%P：≤0.035%S：≤0.035%2. 机械性能45号钢的机械性能应符合以下要求：抗拉强度（σb）：600MPa-800MPa屈服强度（σs）：355MPa-500MPa伸长率（δ5）：≥16%收缩率（ψ）：≥40%3. 热处理工艺45号钢的热处理工艺应符合以下要求：加热温度：860℃-900℃保温时间：1-2小时淬火温度和介质：油淬火：840℃-880℃水淬火：820℃-860℃回火温度和时间：低温回火（150℃-250℃）+高温回火（500℃-650℃）低温回火时间为1小时，高温回火时间为2小时四、45号钢调质注意事项1. 加热过程中应控制加热速度，避免过快或过慢。

2. 保温时间应根据材料厚度和规格确定，不宜过长或过短。

3. 淬火时应选择适当的淬火介质和温度，避免出现裂纹、变形等问题。

4. 回火时应根据要求选择合适的回火温度和时间，避免硬度过高或过低。

5. 冷却处理时应注意控制冷却速率，避免产生内部应力。

45调质钢是一种常用的结构钢，经过调质处理后具有良好的综合力学性能。

其硬度范围通常在HRC28-HRC32之间，具体硬度值取决于调质处理后的冷却速度和温度等因素。

在调质处理过程中，45钢经过淬火和回火处理，使其内部组织发生改变，从而提高其硬度和强度。

淬火处理是将钢加热到一定温度后迅速冷却，以增加其硬度和强度。

回火处理则是将淬火后的钢加热到一定温度，保持一段时间后冷却，以消除内应力并提高韧性。

调质后的45钢具有较高的强度和韧性，能够承受较大的载荷和冲击力。

同时，其良好的加工性能也使得它成为制造各种机械零件和工具的理想材料。

需要注意的是，不同批次、不同生产工艺的45调质钢可能存在一定的硬度差异。

因此，在选择和使用45调质钢时，需要根据具体的使用要求和加工工艺进行评估和选择。
