初中物理九年级电学经典练习题汇总（含答案）一、计算题（共26题；）1.如图所示的电路中，电源电压保持不变，电阻R2=20Ω，闭合开关S后，电流表A1的示数为0.5A，电流表A2的示数为0.3A，求：（1）电源电压（2）电阻R1中的电流（3）电阻R1的阻值2.如图所示，电阻R1＝12Ω。

开关S A断开时，通过的电流为0.3A；开关S A闭合时，电流表的示数为0.5A。

求电源电压及电阻R2的阻值。

3.某款电热饮水机具有加热和保温两挡，额定电压为220V。

如图甲是其电路原理图，S0为温控开关，R1、R2为电热丝（阻值不变）。

某次饮水机在额定电压下工作的电功率P与时间t的关系图象如图乙所示，求：（1）饮水机处于加热挡阶段消耗的电能：（2）饮水机处于保温挡时，通过R1的电流；（3）R2的阻值。

4.如图所示电路中，电源电压恒为4.5V，小灯泡标有“3V1.5W”字样，不考虑温度对小灯泡电阻的影响，滑动变阻器的规格为“15Ω1A”，电压表的量程是0~3V，电流表的量程是0~0.6A，闭合开关S。

求：（1）小灯泡的电阻；（2）小灯泡正常发光时，滑动变阻器的功率；（3）在保证所有电路元件安全的前提下，滑动变阻器的取值范围。

5.如图甲所示，电源电压可调，R1､R2为定值电阻，灯泡的额定电压为2.5V，图乙是该灯泡的I-U图像｡闭合开关S，把电源电压调到4V，R2的功率为0.8W｡求∶（1）通过R2的电流｡（2）若小灯泡正常发光，则1min内电流在R1上做的功是多少？（3）现把电源电压调到某一值时，通过R2的电流为0.1A，灯泡与R2两端的电压之比为1∶2，则灯泡的实际功率是多少？6.如图甲所示，电源电压保持12V不变，R0为定值电阻，电压表量程为0~15V，电流表量程为0~0.6A。

第一次只闭合开关S、S1，将滑片P从B端移动到A端，第二次只闭合开关S、S2，将滑片P从B端逐步向A端移动，直至白炽灯L正常发光。

根据实验过程中测量的数据，绘制电流表与电压表示数的关系图像如图乙所示。

初中物理电学计算题经典练习-(含答案)(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（初中物理电学计算题经典练习-(含答案)(word版可编辑修改)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为初中物理电学计算题经典练习-(含答案)(word版可编辑修改)的全部内容。

物理电学计算经典练习1．如图1所示，已知R1=2Ω, R2=4Ω，U=12V；求：1）通过电阻R1的电流I1；2）电阻R2两端的电压U2.（2A,8V）2．如图2所示，电流表示数为0.5A, R2=20Ω，通过R2的电流是0.3A,求:1)电压表的示数；2)电阻R1=？（6V30Ω）3. 如图3所示,电源电压为8V，R1=4R2,电流表A的示数为0.2A；求：电阻R1， R2各为多少欧？(200Ω50Ω)4. 如图4所示,电源电压U不变,当开关S闭合时，通过电阻R的电流为3A。

当电路中开关S断开时，R1两端电压为5V，R2的电功率为10W.求:电源电压U及电阻R1和R2的阻值。

（15V 5Ω 10Ω)5.把阻值为300Ω的电阻R1接入电路中后，通过电阻R1的电流为40mA；把阻值为200Ω的电阻R2和R1串联接入同一电路中时；求:1）通过电阻R2的电流为多少?2）R2两端的电压为多少?3）5min内电流通过R2做功多少? (0。

25A 0。

75A）6。

如图5所示，电源电压恒为3V，知R1=12Ω, R2=6Ω。

求：1）当开关S断开时电流表A的读数2）当开关S闭合时电流表A的读数7. 如图6所示，电源电压U不变,R1=6Ω.1)当开关S断开时电流表A的示数为1A，求R1两端的电压;2）当开关S闭合时电流表A的示数为1。

人教版九年级物理电学综合计算题专练1、如图所示，电源电压保持不变，电流表的量程为0～0.6 A ，电压表的量程为0～15 V ，R 1＝20 Ω，滑动变阻器R 2的规格为“100 Ω 1 A”。

（1）闭合开关S 1，断开开关S 2、S 3，电流表示数为0.4 A ，求电源电压。

（2）闭合开关S 3，断开开关S 1、S 2，滑动变阻器滑片置于中点位置时，电压表的示数为4 V ，求R 3的阻值。

（3）闭合开关S 1、S 2和S 3，在不损坏电流表、电压表的情况下，求滑动变阻器R 2的阻值取值范围。

解：（1）闭合开关S 1，断开开关S 2、S 3，为R 1的简单电路，电流表示数为0.4 A ， 根据欧姆定律I ＝UR可得，电源电压U ＝I 1R 1＝0.4 A ×20 Ω＝8 V 。

（2）闭合开关S 3，断开开关S 1、S 2，则R 2、R 3串联，滑动变阻器滑片置于中点位置时，电压表（测变阻器接入电阻的电压）的示数为4 V ，则电路中的电流I 2＝U 212R 滑 ＝4 V50 Ω ＝0.08 A ，根据串联电路的分压规律和欧姆定律I ＝UR 可得，R 3的阻值R 3＝U －U 2I 2 ＝8 V －4 V0.08 A＝50 Ω。

（3）闭合开关S 1、S 2和S 3，R 1、R 2并联，R 3被短路，电压表测电源电压，电流表测干路电流，根据并联电路各支路互不影响，通过R 1的电流为0.4 A 不变， 电流表的量程为0～0.6 A ，则干路电流最大为0.6 A ， 由并联电路的电流规律，通过变阻器的最大电流 I 变大＝I 总大－I 1＝0.6 A －0.4 A ＝0.2 A ，由欧姆定律可得，变阻器连入电路的最小电阻R 滑小＝U I 变大 ＝8 V0.2 A＝40 Ω；当变阻器滑片移动到最左端时，变阻器接入阻值最大，总电流最小，没有超出电流表的量程，则变阻器的最大电阻为100 Ω。

因此在不损坏电流表、电压表的情况下，滑动变阻器R 2的阻值取值范围为40～100 Ω。

初中物理中考：电学计算题(答案)2. (1) 灯L的阻值为U/I=6/3=2Ω。

(2) 电阻R在60s内产生的热量为Q=I^2Rt=1^2*6*60=360J。

3. (1) 根据欧姆定律，电流I=U/(R1+R2)=0.2A，所以电源电压U=3V。

4. (1) 由图2可知，电阻R1的电压为4V，所以电源电压为U=4+6=10V。

5. (1) 由电路图可知，电路总电阻为2*5*3*10^3=30kΩ，所以单根电话线的电阻为15kΩ/km。

6. (1) 通过R1的电流为I1=U/R1=0.6A，通过R2的电流为I2=0.2A，所以R2的阻值为R2=U/I2-R1=20Ω。

7. (1) 由电路图可知，电阻R1两端的电压为U1=12-8=4V。

8. 根据图乙可知，电流表的示数在t=0时刻为0，在t=0.2s时刻达到最大值。

根据图丙可知，当F=5*10^6N时，压力传感器的阻值为RN=0。

所以当电流表示数达到最大值时，压力传感器的阻值为RN=0，根据电路图可知，此时电路总电阻为R=20Ω，电流为I=U/R=1.8A。

根据压力传感器的阻值变化关系可得，当F=5*10^6N时，电路中的电阻为R'=RN+R*N/S=20Ω，所以撞击力为F=U^2/R'=36^2/20=64.8N。

1. 在重物下落到撞击玻璃样品之前的时间内，电阻R两端的电压是多少？2. 玻璃样品受到的最大撞击力是多少？1. 电热水壶正常工作时，电流为5A。

如果每天使用1小时，一个月用电量为33kW·h。

2. (1) 灯L正常发光时的电阻为12Ω；(2) 只闭合S1、S3时，电阻R在60秒内产生的热量为360J；(3) 要使整个电路消耗的电功率最小（且电路电流不为0），断开S1、S3，闭合S2时，灯L与电阻R串联，此时的最小电功率为2W。

可编辑修改精选全文完整版【物理】九年级物理电功率题20套(带答案)及解析一、电功率选择题1．下列家用电器中，正常工作一小时耗电接近1.2kW•h的是（）A. 空调B. 电冰箱C. 电视机D. 台灯【答案】A【解析】【解答】此用电器的功率为P= =1.2kW，四个选项中，电冰箱的功率约120W，电视机的功率约120W，台灯的功率约40W，故额定功率接近1.2kW的用电器是空调机．故答案为：A．【分析】根据功率的公式计算出此用电器的功率，再与选项中各用电器大约的功率比较，得出正确选项 .2．即将告别母校的你，认为校园生活中的物理量最符合实际的是（）A. 运动会比赛中100m冠军的成绩约为8sB. 教室电脑的功率约为1200WC. 教室门高约为200cmD. 上课时教室内的温度一般在45°C左右【答案】C【解析】【解答】解：A、男子百米世界纪录略小于10s，学校运动会比赛中100m冠军的成绩约为12s，故A不符合实际；B、教室电脑的功率约为200W，故B不符合实际；C、中学生的身高在160cm左右，教室门高于中学生身高，约为2m=200cm，故C符合实际；D、夏天，室外温度可能超过35℃，教室内温度要低于35℃，不可能达到45℃．故D不符合实际．故选C．【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．3．如图所示，电源电压U为10V并保持不变，滑动变阻器规格为“20Ω 1A”。

闭合开关S，当滑片P移至最左端时，灯泡正常发光，电流表示数为0.5A；当滑片P移至中点时，电流表示数为0.4A．则（）A. 电路消耗的最小功率为2.5WB. 滑片P在中点时，灯泡消耗的功率为2.4WC. 滑片P在中点时，灯泡消耗的功率为3.2WD. 滑片P在最左端时，2min内电流通过灯泡所做的功为10J【答案】B【解析】【解答】解：滑片P在最左端时，电路中只有灯泡，灯泡正常发光，由I＝得，灯泡正常发光时的电阻：R L＝＝20Ω；滑动变阻器连入电路的电阻最大时，电路消耗的功率最小，假设灯泡电阻不随温度的变化，则P最小＝＝2.5W；而实际上灯泡不正常工作时的电阻小于正常工作时的电阻，所以，电路消耗的最小功率不是2.5W；A不符合题意；（2）滑片P在中点时，电流表示数为0.4A，根据I＝可得，此时滑动变阻器两端的电压：U滑＝IR滑＝0.4A× ×20Ω＝4V，因串联电路电压规律可得此时灯泡两端的电压：U L′＝U﹣U滑＝10V﹣4V＝6V，灯泡的实际功率：P L＝U L′I＝6V×0.4A＝2.4W；B符合题意，C不符合题意；滑片P在最左端时，2min内电流通过灯泡做的功：W L ＝UI L t＝10V×0.5A×2×60s＝600J，D不符合题意。

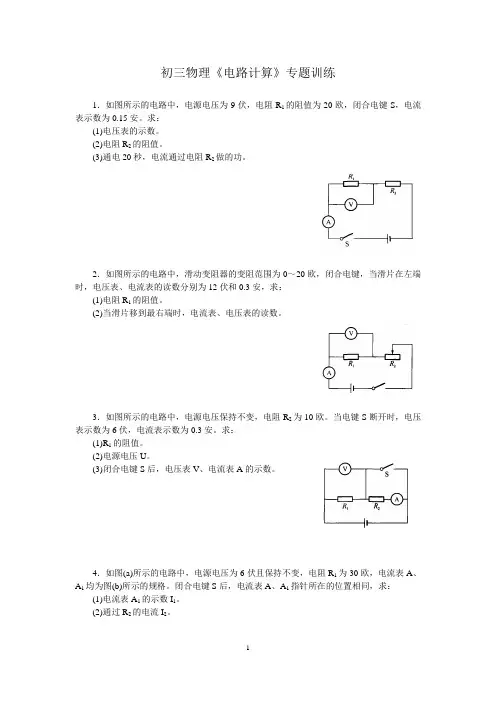

初三物理《电路计算》专题训练1．如图所示的电路中，电源电压为9伏，电阻R1的阻值为20欧，闭合电键S，电流表示数为0.15安。

求：(1)电压表的示数。

(2)电阻R2的阻值。

(3)通电20秒，电流通过电阻R2做的功。

2．如图所示的电路中，滑动变阻器的变阻范围为0～20欧，闭合电键，当滑片在左端时，电压表、电流表的读数分别为12伏和0.3安，求：(1)电阻R1的阻值。

(2)当滑片移到最右端时，电流表、电压表的读数。

3．如图所示的电路中，电源电压保持不变，电阻R2为10欧。

当电键S断开时，电压表示数为6伏，电流表示数为0.3安。

求：(1)R1的阻值。

(2)电源电压U。

(3)闭合电键S后，电压表V、电流表A的示数。

4．如图(a)所示的电路中，电源电压为6伏且保持不变，电阻R1为30欧，电流表A、A1均为图(b)所示的规格。

闭合电键S后，电流表A、A1指针所在的位置相同，求：(1)电流表A1的示数I1。

(2)通过R2的电流I2。

5．在如图所示的电路中，电源电压为6伏且保持不变。

断开电键S时，电流表的示数为0.2安。

闭合电键S时，电流表的示数变化了0.3安。

求：(1)5秒内通过电阻R1的电量。

(2)电键闭合时电阻R1、R2消耗的电能之比。

6．如图所示电路，电源电压为18伏且保持不变，滑动变阻器R2上标有“50欧1安”字样。

闭合电键S，移动滑片，当电流表示数为0.8安，电压表V2的示数为14伏。

求：(1)电阻R1的阻值。

(2)移动变阻器的滑片P，求电压表V1的最大值。

7．如图(a)所示电路中，电源电压为9伏且保持不变，电压表量程0～3伏、电流表量程0～0.6安，定值电阻R1＝20欧，滑动变阻器标有“15欧2安”字样。

闭合电键。

求：(1)当电流表的读数如图13－9(b)所示时，电阻R1两端的电压。

(2)滑动变阻器R2允许接入电路的最大阻值。

(3)整个电路所消耗的最大功率P。

8．如图所示电路，电源电压不变，R1的阻值为10欧，滑动变阻器R2上标有“20欧2安”字样，闭合开关S，当滑动变阻器的滑片P滑到中点时，电压表的读数为15伏。

电学综合计算大题1.如图所示电路中，电源电压恒为4.5V，小灯泡标有“3V1.5W”字样，不考虑温度对小灯泡电阻的影响，滑动变阻器的规格为“15Ω1A”，电压表的量程是0~3V，电流表的量程是0~0.6A，闭合开关S。

求：（1）小灯泡的电阻；（2）小灯泡正常发光时，滑动变阻器的功率；（3）在保证所有电路元件安全的前提下，滑动变阻器的取值范围。

2.如图甲所示，电源电压可调，R1､R2为定值电阻，灯泡的额定电压为2.5V，图乙是该灯泡的I-U图像｡闭合开关S，把电源电压调到4V，R2的功率为0.8W｡求∶（1）通过R2的电流｡（2）若小灯泡正常发光，则1min内电流在R1上做的功是多少？（3）现把电源电压调到某一值时，通过R2的电流为0.1A，灯泡与R2两端的电压之比为1∶2，则灯泡的实际功率是多少？3.某款电热饮水机具有加热和保温两挡，额定电压为220V。

如图甲是其电路原理图，S0为温控开关，R1、R2为电热丝（阻值不变）。

某次饮水机在额定电压下工作的电功率P与时间t的关系图象如图乙所示，求：（1）饮水机处于加热挡阶段消耗的电能：（2）饮水机处于保温挡时，通过R1的电流；（3）R2的阻值。

4.某一家用两档可控的恒温餐盘，其高温档电功率为880W，简化电路如图甲所示，R1、R2均是发热电阻，R2的阻值是R1的3 倍。

求：（1）餐盘处于低温档时，电路中电流是多少？（2）1kg 米饭温度升高40∶，吸收的热量是多少？[米饭的比热容取 2.5×10 3J /（kg•∶）] （3）若电路中只使用该恒温餐盘，同样加热1kg的米饭，电能表的脉冲指示灯闪烁了125 次，如图乙所示，这个恒温餐盘的效率是多少？5.某品牌家用电热水器的简化电路如图所示，热水器有快加热、慢加热和保温三个工作状态。

热水器内装有40kg的水，慢加热额定功率为1210W，保温额定功率为605W，R1、R2均为加热电阻（温度对电阻的影响忽略不计）。

交乐学校九年级物理电学计算题专题1．如图23甲所示电路,滑动变阻器的最大阻值为Ω=401R ,电源电压及灯L 的电阻保持不变。

当1S 、2S 均闭合且滑片滑到b 端时，电流表1A 、2A 的示数分别为如图23乙、丙所示；当1S 、2S 均断开且滑片P 置于变阻器的中点时,电流表1A 的示数为0。

4A ，求： (1)电源的电压； (2)2R 的电阻； (3）灯L 的电阻; (4)整个电路消耗的最小电功率；（提示:电路的总电阻最大时消耗的电功率最小)。

2．如图同学们常见的家用饮水机，它的铭牌上标有：额定电压220V ，频率50Hz ，加热功率350W.将它接在220V 的电压下，（1） 当它处于保温状态时，饮水机中的电流为0.1A,这时饮水机消耗的电功率是多大?（2）当它处于加热状态时，如果消耗的电能全部用来加热水,它能使热水罐中0.5kg ，20℃的水的温度升高到90℃要多少时间？（3） 它的工作原理比较简单:整个电路由一个电热元件R 1、一个限流电阻R 2和一个温控开关S 组成（如图13）。

当S 接a 时，电热元件R 1被接入电路中，饮水机开始将水加热；当水温达到一定温度时，温控开关自动切换到b 处，饮水机处于保温状态。

请你按上述原理完成图13中的电路图。

3．如图是一条电热毯电路的示意图，R 0是发热电阻丝，R 是串联在电路中的电阻，S 是控温开关。

电热毯标牌上标有“220V 40W"字样。

问（不考虑温度对电阻值的影响）： ⑴、要使电热毯处于低温挡时，开关S 应处于什么状态？⑵、发热电阻丝R 0的阻值是多大?⑶、当电热毯处于低温挡时，电路中的电流为0。

1A ，则在10s 内电阻丝R 0产生的热量是多少?4．如图10所示电路中,小灯泡L 标有“6V 6W"字样，R 2＝3Ω，当S 1、S 2都闭合时，电流表示数为1。

2A ，这时小灯泡L 正常发光，求:（1）电源电压U （2)电阻R 1的阻值(3）当S 1、S 2都断开时,小灯泡L 消耗的功率5．如图所示的电路中,电源电压恒定为4。

完整版)九年级物理电学计算题(含答案)电路中的总电阻为R0+R=10Ω，根据欧姆定律，电流为I=U/R=12V/10Ω=1.2A。

因此，电流表示数为0.48A时，变阻器的接入电阻为8Ω。

（3）电阻R2消耗的最大功率为P=R2*I^2=20Ω*(0.2A)^2=0.8W。

2解:根据题意，当变阻器的接入电阻为10Ω时，电流表的示数为0.4A。

在改变R的接入电阻的过程中，电流表的示数从0.38A逐渐增加到0.52A。

因此，只有电流表示数为0.48A时，变阻器的接入电阻为8Ω。

3解:两个电阻并联后的总电阻为R/2，与第三个电阻串联后的总电阻为3R/2.由于三个电阻的额定功率均为10瓦，因此整个电路允许消耗的最大功率为P=30瓦。

4解:根据功率公式P=U^2/R，灯泡正常工作时的电阻为R=V^2/P=220V^2/100W=484Ω。

当灯泡接到110V的电源上时，其实际电功率为P'=U'^2/R=110V^2/484Ω=25W。

工作10分钟消耗的电能为E=P'*t=25W*10min*60s/min=J。

1度电能为3600J，因此灯泡工作1小时需要消耗E/3600=4.17度电。

5解:根据欧姆定律，电源电压为U=(0.6A-0.2A)*20Ω=8V。

由于电流表A与灯L串联，因此灯L的阻值为R=L/U=20Ω。

6解:电动机在2秒内将150克的钩码匀速提高1米，所做的功为W=mgH=150g*10N/kg*1m=1500J。

因此，电动机的效率为η=P/W=1W/1500J=0.067=6.7%。

7解:由于两个电灯串联，电流在两个电灯中分流，根据欧姆定律，两个电灯的电阻之和为R=U/I=(6V)^2/(3W+1W)=12Ω。

因此，电路两端的电压为U=IR=2A*12Ω=24V。

8解:设R1的阻值为x，R2的阻值为y，则根据题意可列出以下方程组：9W=x^2/R116W=(x+y)^2/R14A=y/(x+y)解得x=3Ω，y=9Ω，U=12V。

1.如图的电路中 ,电源电压为 12V,且保持不变 ,当电键 S 闭合时 ,电流表 A 的示数为 0.2A,电压表 V 的示数为 8V,求: (1)电阻 R2 的阻值（2）电流表 A 的最大示数（3）电阻 R2 耗费的最大功率2.如下图 ,电源电压不变 ,R 为 0-20Ω的滑动变阻器， R0 为防备短路的定值电阻，当变阻器的接入电阻为 10Ω时，电流表的示数为 0.4A，在改变 R 的接入电阻的过程中，记录到电流表的示数分别为0.38A，0.48A，0.50A，0.52A。

在上述数据中，只有哪一个有可能是变阻器接入电阻为 8Ω时的电流值 ?3.三个相同的电阻，两个并联后再于第三个串连，已知他们的额定功率均为10 瓦，求这个电路同意耗费的最大功率？4."220V 100W" 的灯泡正常工作时的电阻是多少 ?若把这只灯泡接到 110V 的电源上 ,灯泡的实质电功率为多少 ?工作 10 分钟耗费电能多少 ?1 度电能让它工作多少小时 ?5.已知电阻 R 为 20 欧。

断开电键 K 时，电流表 A 的示数为 0.2 安；闭合电键 K 时，电流表 A 的示数为 0.6 安。

求 :(1）电源电压 U （2）灯 L 的阻值。

（ 3）电键 K 断开时，通电10 秒，电流经过 L 所做的功6.一个额定功率为 1W 的玩具电动机，正常工作时在 2 秒内将 150 克的钩码匀速提升 1 米，求此装置的效率（ g 取 10N 每千克）7.把 "6v 3w" 与"6v 1w" 的电灯串连接入某一电路中 ,假如让此中一个灯泡正常发光 ,电路两头的电压应是多少 .(灯丝电阻不随温度改变 )8.若把两定值电阻R1,R2以某种形式连结起来与电源接通,R1 耗费的电功率是9W;若把此二电阻换成另一种连结后 ,仍与该电源接通 ,则 R1 耗费的电功率为 16W 且经过 R2 的电流为 4A. 那么电源电压和 R1,R2 的阻值各是多大 ?(电源电压保持不变 )9.某个电路里的电阻值为 R1,已知 R1 的额定功率为 P1,为了使这个电路同意经过的电流扩为本来正常值的 20 倍,而不至于烧坏电阻 R1.1)应当怎样改良这个电路?(答案可用分式 ,画出电路图 ,并加以说明 )2)改良后的电路里的总电阻的额定功率p 是本来 P1 的多少倍 ?1 解 :(1)电压表测的是 R 两头的电压 ,R 与 R2 串连 ,因此 R2 两头的电压为 :U2=U 源-U=12V-8V=4V R2=U2/I=4V/0.2A=20 Ω(2)当滑动变阻器的阻值为0 时,电流表示数最大 ,因此 .I 最=U 源/R2 =12V/20 Ω=0.6A (3)当滑动变阻器的阻值为0 时,R2 分得的电压最大 ,即等于电源电压 ,这时功率也最大 :P=(U 源 )*(I 最 )=12V*0.6A =7.2W2解 (1)因为电路中的总电阻变小 ,电路中的电流必定增大 ,因此可先裁减 0.38A(因为它小于0.4A)(2)因为串连电路中电压的分派与电阻成正比 ,因此当滑动变阻器的阻值由 10Ω降为 8Ω时, 它两头的电压必定会减小 ,我们分别用 0.48A， 0.50A，0.52A 与 8Ω相乘可得滑动变阻器分得的电压分别为 3.84V, 4V, 4.16V,而此中只有 3.84V 小于 4V, 因此只有 0.48A 是正确的3解 :2 个电阻并联后的总电阻为:R/2(由 1/R 总=1/R+1/R 得出 ) ,因为串连电路有中电压的分派与电阻成正比 ,因此并联部分分得的电压是第三只串连电阻所分电压的 1/2;故当串连的电阻两头电压达到额定电压时，电路耗费的功率为最大 (并联的两只电阻两头电压不可以达到它的额定电压 ,因为这时串连的那只电阻就蒙受不了了 ),此时串连连结的第 3 个电阻耗费的功率正好等于它的额定功率为 10W，并联连结的电阻每只耗费的功率为 2.5W(因为并联部分分得的电压为第三只的 1/2)。

中考物理专题复习《电学计算》测试卷(附参考答案) 学校:___________班级:___________姓名:___________考号:___________一．计算题（共12小题）1．如图所示电路图，电源电压保持不变，灯L1的电阻是20Ω，灯L2的电阻是10Ω，闭合开关S，电流表A1的示数是0.3A，不考虑温度对灯丝电阻的影响。

求：（1）电源电压；（2）通过灯R2的电流；（3）电流表A的示数。

2．如图所示的电路中，电源电压为18V且保持不变，电阻R2为15Ω．闭合开关S，电流表A1的示数为1.8A。

求：（1）电流表A2的示数I2。

（2）R1的阻值。

（3）电路总电阻R。

3．如图所示，闭合开关，当滑片P移动到最左端A处时，电压表示数为6V，电流表示数为0.6A：当滑片P移动到最右端B处时，电压表示数为2V．电源电压保持恒定，求：（1）电源的电压；（2）R的阻值；（3）滑动变阻器的最大阻值。

4．如图所示的电路，电源电压保持不变，R1＝30Ω，R2＝10Ω．当闭合开关S1、S，断开S2时，电流表的示数为0.4A。

（1）求电源电压；（2）当闭合开关S2、S，断开S1时，求电流表的示数；（3）当闭合开关S1、S2、S时，求电流表的示数。

5．如图所示电路中，小灯泡L标有正常工作参数“6V1A”字样，R2＝3Ω，当S1、S2都闭合时，电流表示数为1.2A，这时小灯泡L正常发光，求：（1）电源电压U；（2）电阻R1的阻值；6．某型号油量表工作原理如图甲所示，电源电压恒为24V，R0＝20Ω，油量表实际上是量程为0～0.6A的电流表，R1为压敏电阻，其阻值随所受压力F变化的图象如图乙所示。

（1）由乙图可知：压敏电阻R1随压力F的增大而，当油箱中的汽油用完时，R1的电阻为Ω。

（2）油箱装满汽油时，油量表示数为最大值（即电流表满偏），求R1的阻值。

（3）当油箱中的汽油用完时，电路中的电流为多少？7．如图甲是某电子秤的原理示意图，R1为定值电阻，托盘下方的电阻R2为压敏电阻，其电阻大小与托盘内所放物体质量m大小的关系图如图乙所示。

初三物理电学大题专项训练30题一．计算题（共6小题）1．如图所示，R1=25Ω，小灯泡L的规格为“2.5V 0.3A”，电源电压保持不变．（1）S1、S2都断开时，小灯泡L正常发光，求电源电压；（2）S1、S2都闭合时，电流表示数变为0.6A，求R2的功率．2．如图的电路中，电源电压U=6V且保持不变，定值电阻R1=6Ω，定值电阻R2=4Ω．求：（1）只闭合S1，通过R1的电流是多大？（2）只闭合S2，R2两端的电压是多大？3．如图所示，将滑动变阻器的滑片P移到M端，闭合开关S，电流表有示数为1.0A，电压表的示数为6V；滑片P移到N端，闭合开关S，电压表表的示数为2V．求：（1）电源的电压及电阻R0的阻值；（2）滑动变阻器的最大阻值．4．如图所示的电路中，电源电压是9V，小灯泡L上标有“6V 6W”字样（忽略温度对灯丝电阻的影响）（1）求小灯泡正常发光时电阻；（2）闭合开关S1和S2，为了保证电路安全，滑动变阻器接入电路的电阻的最小值是多少？（3）闭合开关S1、断开开关S2，滑动变阻器的滑片从某点滑动到另一点时，电压表的示数由5V变化到1V，电流变化了0.4A．求R0的值及该过程中灯泡的最大功率．5．在图（a）所示的电路中，电源电压为18伏保持不变，电阻R1的阻值为10欧，滑动变阻器标有“50Ω1Α”字样．闭合电键S后，电流表A的示数如图（b）所示．①求电阻R1两端的电压U1．②求此时滑动变阻器R2连入电路的阻值．③在移动变阻器滑片P的过程中电压表示数的变化量△U最大，求该最大变化量△U最大．6．如图所示，电源电压恒定为6V，R1为6Ω，R2为12Ω．（1）当开关S1、S2断开时，电流表的示数是0.2A，求R3的阻值？（2）当S1闭合、S2断开时，电流表的示数？（3）当S1、S2都闭合时，电流表的示数？二．解答题（共24小题）7．（1）如图①所示，在方框内分别填入小灯泡和电流表的元件符号，使电路正常工作．（2）请你根据图②甲所示的电路图，用笔画线代替导线，将图②乙中未连接好的器材连接起来（连线不能交叉）．8．根据图中的实物图画出相应的电路图在虚线框内．9．在探究“并联电路电流规律”的实验中，小明设想L1和L2并联，开关同时控制两灯，电流表测L1的电流，图中已画部分连线．请你根据小明设想将图甲未完部分用笔画线代替导线正确连接完整．开关闭合后电流表的示数0.3A，请在右边方框画出电流表指针所指的位置．10．李明想测量一个电阻器的阻值大小，他选用了电流表、电压表、规格为“20Ω 1.5A”的滑动变阻器、电压为6V的电源、开关和导线．（1）图是李明在实验中未完成连接的实物电路，请你替李明完成电路的连接．（2）电路连接好后，李明应将滑动变阻器的滑片移动到（选填“左”或“右”）端，再闭合开关进行实验．（3）闭合开关后，李明发现电流表无示数，电压表有示数，任意移动滑动变阻器的滑片电压表示数不变，产生这一故障的原因可能是．（4）故障排除后，李明测得的实验数据如下表，其中第3次测量时，电压表示数如图所示，请将读得的电压值和计算出的电阻值填在表格中．实验次数 1 2 3 4电压（V） 2.5 3 6电流（A）0.25 0.32 0.4 0.59电阻（Ω）（5）若将上面实验中的定值电阻换成小灯泡，在多次测电阻的过程中，发现当电压表的示数逐渐增大时，电压表与电流表示数的比值也逐渐增大，造成这一现象的原因是．11．【探究名称】探究并联电路中电流的关系．【提出问题】如图所示的并联电路中，流过A、B、C各处的电流之间可能有什么关系？【】（1）按图示连接电路；（2）把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入下表；（3）为了使得“由实验数据所归纳的结论”更具有可靠性，在不改变电源及电路连接的基础上，还应当重做上述实验；（4）整理器材．【分析与论证】（1）在接、拆电路时，开关必须；（2）上面设计的表格中存在的不足之处是：；（3）电流表连入电路前出现上图所示的现象，必须要；实验时，开关闭合后出现上图所示的实验现象，原因是；（4）表格补充完整后，通过对上面数据的分析，可以得出结论：并联电路干路中的电流等于．12．请你设计电路测量2.5V小灯泡（电阻大约为10Ω左右）额定功率，将电路图画在虚线框内；用笔画线将图中的电路连接完整．13．如图示，按要求画好电路图，再根据电路图，在右边连接出对应的实物图．电路要求：（1）L1与L2组成并联电路，（2）S1控制L1，S2同时控制L1与L2．14．根据下图的电路图连接右边对应的实物图，电路中的电流不超过0.6A，电压不超过3V．15．按要求完成如图的实物图连接．要求：两灯串联，电压表测量L1两端的电压．16．如图甲是研究导电液体的电阻与横截面积关系的实验装置，有机玻璃容器（该容器是绝缘体）内壁的两端安装了铜片M、N，容器内注入了适量的导电液体，电源电压保持12V不变；（1）请将图甲中电流表（量程0.6A）连入电路，闭合开关前，滑片P应置于滑动变阻器的（填“最左端”“最右端”或“正中间”）；（2）测出导电液体的横截面积S，闭合开关，调节滑动变阻器，记录电表示数，算出电阻R，断开开关，继续向容器注入导电液体，改变导电液体的横截面积，重复上述实验，得到如表中的数据，图乙是某次电表的示数，则导电液体的电阻为Ω；实验次数 1 2 3 4横截面积S/cm210 20 30 40电阻R/Ω10 5 3.3 2.5（3）分析表中数据可知，导电液体的横截面积越大，电阻越；若导电液体的横截面积变为前一次的2倍，则其电阻大小变为前一次的；（4）李明改用一段可拉伸的乳胶管（是绝缘体），将乳胶管灌满导电液体，两端用金属塞堵住管口，若均匀拉伸乳胶管，使其横截面积变为原来的一半，此时导电液体的电阻（填“等于”或“不等于”）原来的2倍，这是由于李明实验时没有控制导电液体的不变．17．阅读下列一段文字，回答问题：我们已经知道导体的电阻是导体本身的一种性质，它的大小与导体的长度、横截面积和材料有关，进一步研究表明，在温度不变时，导体的电阻跟导体的长度成正比，跟导体的横截面积成反比，这个规律叫做电阻定律，用公式表示为R=，其中R、L、S分别表示导体的电阻、导体的长度和横截面积．而ρ是反映材料导电性能的物理量，我们把它叫做材料的电阻率．材料电阻率的大小与什么有关？小红提出如下猜想：猜想1：电阻率与材料的长度有关；猜想2：电阻率与材料的横截面积有关；猜想3：电阻率与材料的种类有关．电阻R/Ω电阻率ρ实验序号材料长度L/m 横截面积S/m21 铜 1.0 1.0×10﹣70.17 1.7×10﹣82 铜 2.0 1.0×10﹣70.34 1.7×10﹣83 铜 1.0 0.5×10﹣70.34 1.7×10﹣84 铁 1.0 1.0×10﹣7 1.0 1.0×10﹣75 镍铬合金 1.0 1.0×10﹣711.0 1.1×10﹣6在国际单位制中的单位是．（2）分析比较实验序号1、2的数据，可以初步确定猜想1是（正确/错误）的．（3）分析比较实验序号的数据，可以初步确定猜想2是错误的．（4）分析比较实验序号1、4、5的数据，可得到的初步结论是．（5）根据表中的数据，如果要制作一个滑动变阻器，应选用材料作为电阻线圈，这是因为相同规格的这种材料电阻较（大/小）．18．科学兴趣小组为了探究导电液体在体积相同时，其电阻与长度的关系，于是选取一段可拉伸的乳胶管（乳胶管是绝缘体），灌满某种导电液体，两端用金属塞堵住管口，形成一段长为10厘米的封闭液柱．选择合适的电压表、电流表、滑动变阻器、电源等器材连接电路如图，电源电压保持12伏不变．（1）闭合开关前，滑动变阻器的滑片应处在端．（2）闭合开关，移动滑动变阻器的滑片，当电压表示数为9伏时，记录第一次电流表示数实验次数 1 2 3 4液柱长度L/厘米10 15 20 25液柱电阻R/Ω300 670 1204 1870 次电流表的示数应是安．（3）查阅资料得知：当材料和横截面积一定时，导体的电阻与其长度成正比．但是通过多次实验发现，当液柱长度变为原来2倍时，其电阻大大超过原来的2倍．请对此作出合理的解释：．19．如图所示的电路中，电源电压不变．电阻R1的阻值为20Ω，滑动变阻器R2上标有“100Ω2A”字样．闭合电键S，电流表A的示数为0.4A，电压表V的示数为10V．求：（1）电阻R2连入电路的阻值；（2）电源电压U；（3）现用阻值为10Ω的电阻替换R1，要求在移动变阻器滑片P的过程中，不更换电表量程，两电表的指针能达到满刻度处，且电路能正常工作，求变阻器R2连入电路的阻值范围．20．小芳为了探究“电流与导体两端电压的关系”，连接了如图甲所示的电路（电源电压为3V恒定）．（1）用笔画线将甲图中电路连接完整，要求滑动变阻器的滑片P向A端滑动时，接入电路的电阻变小．（2）闭合开关后，电流表无示数，电压表示数为3V，产生该现象的原因可能是．（3）排除故障后闭合开关，移动滑片P，根据实验数据绘制了电阻R的I﹣U图象如图丙中a，分析图象中数据，电阻R的阻值为R=Ω，可得结论：在一定时，通过导体的电流与导体．滑动变阻器除保护电路外，另一作用是．（4）小芳仅将实验中的电阻R拆下，换用一个额定电压为2.5V的小灯泡，继续实验．移动滑片P到某一点，电压表示数如图乙所示，此时小灯泡两端电压为V，实验得到L的I﹣U图象如丙中的图线b，则小灯泡的额定功率为W．21．在探究“电流与电压的关系”的实验中，实验器材有：电源（电压恒为9V）、滑动变阻器、开关、电流表、电压表、10Ω电阻、5Ω电阻各一个，导线若干．（1）如图是小明连接的实物电路图，要用电压表测量R1两端的电压，导线a、b、c中有一根连接错误，这根导线是．（2）电路连接正确后，闭合开关，滑动变阻器滑片P从A端滑到B端过程中，电压表的示数（选填“变大”或“变小”）．（3）将变阻器的滑片从一端移动到另一端的过程中，电压表示数变化范围是3～6V，记录的几组实验数据如表所示．①分析表中数据可得：电阻一定时，通过电阻的电流与其两端的电压．②根据表中数据计算可得，本实验所用的滑动变阻器电阻最大值为Ω．电阻R/Ω10电压U/V 3 4 5 6电流I/A 0.3 0.4 0.5 0.622．甲乙两小组探究“电流与电压和电阻的关系”．实验室提供的实验器材有：电源（电压恒为4.5V），电流表、电压表各一个，开关一个，四个定值电阻（5Ω、10Ω、15Ω、20Ω），两只滑动变阻器（规格分别为“20Ω2A”“50Ω 1A”），小灯泡一只（额定电压2.5V），导线若干．（1）甲小组探究“电流与电压的关系”．①请你根据图甲的电路图用笔划线代替导线将图乙中的实物电路连接完整．②他们将5Ω的电阻接入电路，检查无误后闭合开关，发现电压表无示数，电流表有示数，造成这一现象的原因可能是（写出一条即可）③排除故障后进行实验得到的数据如下表，由此可得到的实验结论是．电压U/V 1.0 1.5 3.0电流I/A 0.2 0.3 0.6①将5Ω的电阻接入电路，检查无误后闭合开关，移动滑片，使电压表的示数为1.5V，并记下相应的电流值．再用10Ω的电阻替代5Ω的电阻，此时滑片应向（选填“左”或“右”）端移动直到电压表的示数为V，读出电流表的示数．②为了完成用四个定值电阻进行实验，应选择滑动变阻器的规格是．③他们用小灯泡替换定值电阻，移动滑片，使小灯泡正常发光，电流表示数如图丙所示，则小灯泡的额定功率是W．23．探究“一定电压下，电流与电阻的关系”．提供的实验器材有电源（电压恒为4.5V），电流表、电压表各一个，开关一个，三个定值电阻（10Ω，15Ω，20Ω），滑动变阻器一个（40Ω，1A），导线若干．（1）请根据图1电路图用笔画线将图2实物图连接完整．（2）实验时，在a、b间先接入20Ω的电阻，闭合开关，移动滑片P使电压表的示数为2V，记下相应电流值，再改接15Ω的电阻，此时滑片P应向（选填“E”或“F”）端移动，移动滑动变阻器的目的是．（3）如表所示，根据分析，得到的结论是．R/Ω10 15 20I/A 0.2 0.13 0.1（4）闭合开关，电表均正常工作，但一段时间后，电流表示数为0，电压表示数接近电源电压，则出现故障的原因可能是．24．探究电流与电压的关系【实验器材】电压表、电流表、三种不同规格的滑动变阻器（A：“10Ω 1.5A”、B：“20Ω1A”、C：“50Ω1A”）、开关、新干电池三节、定值电阻R=10Ω、导线若干．【制定计划与设计实验】（1）请依照图1所示的电路图，用笔画线代替导线，将图2中电路连接完整，要求滑动变阻器的滑片P向左滑时，电流表示数变大，导线不能交叉；（2）闭合开关前，要将滑动变阻器滑片移至（填“左”或“右”）端，这样做可以起到的作用；此实验中滑动变阻器的另一个作用是“改变定值电阻两端的电压”，请你写出一种不用变阻器，也可以“改变定值电阻两端电压”的方法：．【进行实验与收集证据】（1）小莲按要求正确连接电路，且电路元件完好，实验过程中，发现电压表指针偏转到满刻度处的位置，其原因可能是．（任意写出一个）（2）小莲在实验中通过调节滑动变阻器滑片，测出通过电阻R的不同电流和对应的电压值，U/V 1.0 2.0 3.0I/A 0.1 0.2 0.3要测出表格中的实验数据，实验时所用的滑动变阻器规格为（选填规格的编号即可）【实验结论】通过上表中的数据，我们可以得出：．25．在图所示的电路中，电源电压保持不变，定值电阻R1=10Ω，R2为滑动变阻器，闭合开关S，当滑片P在b端时，电流表的示数为0.6A；将滑片P移至a端时，电压表示数为4V，求：（1）电源电压；（2）当滑片在a端时，电流表的示数是多大．26．如图所示电路中定值电阻R1=5Ω，R2为滑动变阻器，电源电压保持不变．当滑片在a 端时，电流表示数为0.6A，滑片在b端时电压表示数为2V．求：（1）电源电压；（2）滑动变阻器R2的最大阻值．27．为了探究“通过导体中的电流与电压、电阻的关系”，某同学连接了如图所示的电路图．（1）请将如图所示的实物连接成实验电路（要求滑动变阻器的滑片向左移电流表示数变小），并在方框内画出电路图．（2）连接电路时，开关应，变阻器的滑片P应置于端．（填“左”或“右”）（3）接通电路后，发现电流表指针不偏转，电压表指针有明显的偏转，调节变阻器的滑片时也没有任何的变化．你认为电路中的故障是．（4）在研究导体中的电流与电压的关系时，滑动变阻器的作用是．（5）此电路还可以研究的实验是．28．在探究“电压一定时，电流跟电阻的关系”的实验中，设计电路图如图甲所示．（1）连接电路前，开关必须．（2）请请根据图甲电路图用笔画线代替导线将图乙所示实物连接成完整电路（导线不允许交叉）（3）连接好电路，闭合开关，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压．造成这一现象的原因可能是A．电流表坏了；B．滑动变阻器短路；C．电阻处接触不良；D．电阻短路．（4）排除电路故障进行实验，多次改变R的阻值，调节滑动变阻器，使电压示数保持不变，实验数据记录如下表．其中第5次实验电流表示数如图丙所示，其读数为A．实验次数 1 2 3 4 5电阻R/Ω 5 10 15 20 25电流I/A 0.6 0.3 0.2 0.15（5）实验结果是：．29．小亮用图甲所示的电路探究“电阻上的电流跟两端电压的关系”，所用器材如下：电压表（0～3V，0～15V）；电流表（0～0.6A，0～3A）；滑动变阻器A（0～10Ω）；滑动变阻器B（0～200Ω）；阻值为5Ω、10Ω的定值电阻各一个；两节干电池、开关和导线若干．（1）①用R=5Ω的定值电阻做实验时，小亮应选用电流表的量程是，为方便调节电流，应选用滑动变阻器（选填“A”或“B”），接通电路前，应把滑片P移到滑动变阻器的（选填“左”或“右”）端．②调节滑片P使电压表示数是2.5V，电流表示数如图乙所示，通过R的电流为A．要继续测量R两端电压为2V时通过的电流，应将滑片P向（选填“左”或“右”）移动，记录对应的电压和电流值．③为使结论具有普遍性，还应该换接的电阻，重复上述实验．（2）完成全部实验后，小亮细看说明书，知道电压表实际上相当于一个阻值较大的电阻，0～3V档的阻值是3000Ω，由于电压表有电阻，把它连入电路后，不可避免地要改变被测电路中的电流．本实验中，如果把滑片P移到滑动变阻器左端，通过电流表的电流为I，断开电压表，通过电流表的电流为I′，请通过计算，说明连入电压表对被测电流的影响很小．30．某实验小组做“测定一组电阻R1、R2、R3的阻值”的实验，电路图如图甲所示．已知电阻R1约为2欧，电阻R2约为5欧，电阻R3约为20欧．该实验供选用的器材有：A、电源（电压恒定9伏）B、电流表（量程0～0.6安）C、电压表（量程0～3伏）D、开关、导线若干E、滑动变阻器（最大电阻10欧，额定电流1.5安）F、滑动变阻器（最大电阻20欧，额定电流1.5安）G、滑动变阻器（最大电阻60欧，额定电流0.6安）H、滑动变阻器（最大电阻70欧，额定电流0.1安）（1）为了测定R1、R2、R3的阻值，实验中应选用的滑动变阻器是（填字母编号）．（2）根据实验电路图，请在答题纸上用划线当导线完成实物图乙的连接．（3）某次实验中，实验操作正确，电流表的示数和电压表的示数如图丙所示，则电阻两端的电压为伏，电阻的阻值为欧．初三物理电学大题专项训练30题参考答案与试题解析一．计算题（共6小题）1．（2016•厦门）如图所示，R1=25Ω，小灯泡L的规格为“2.5V 0.3A”，电源电压保持不变．（1）S1、S2都断开时，小灯泡L正常发光，求电源电压；（2）S1、S2都闭合时，电流表示数变为0.6A，求R2的功率．【考点】欧姆定律的应用．【分析】（1）S1、S2都断开时，R1与L串联，小灯泡L正常发光，可知电路中电流，由串联电路特点和欧姆定律计算电源电压；（2）S1、S2都闭合时，R1与R2并联，电流表测干路电流，由并联电路特点和P=UI计算R2的功率．【解答】解：（1）由电路图可知，S1、S2都断开时，R1与L串联，小灯泡L正常发光，所以U L=U额=2.5V，电路中电流：I=I1=I额=0.3A，由I=可得R1两端电压：U1=I1R1=0.3A×25Ω=7.5V，由串联电路电压特点可得电源电压：U=U额+U1=2.5V+7.5V=10V；（2）由电路图知，S1、S2都闭合时，R1与R2并联，电流表测干路电流，由并联电路的电压特点知：U=U1′=U2=10V，通过R1的电流：I1′===0.4A，由并联电路的电流特点可得，通过R2的电流：I2=I′﹣I1′=0.6A﹣0.4A=0.2A，所以R2的功率：P2=UI2=10V×0.2A=2W．答：（1）电源电压为10V；（2）R2的功率为2W．【点评】本题考查了串联和并联电路特点以及欧姆定律的应用，解题的关键是正确分析开关在不同状态下电路结构．2．（2016•南开区二模）如图的电路中，电源电压U=6V且保持不变，定值电阻R1=6Ω，定值电阻R2=4Ω．求：（1）只闭合S1，通过R1的电流是多大？（2）只闭合S2，R2两端的电压是多大？【考点】欧姆定律的应用．【分析】（1）只闭合S1，只有电阻R1接在电路中，由欧姆定律求出电流．（2）只闭合S2，两电阻串联，应用串联电路特点与欧姆定律求出电流，然后求出电压．【解答】解：（1）由图示电路图可知，只闭合S1，只有电阻R1接在电路中，通过R1的电流为：I1===1A；（2）由图示电路图可知，只闭合S2，两电阻串联，R1、R2串联的总电阻：R=R1+R2=6Ω+4Ω=10Ω，电路中的电流：I2===0.6A，由I=得：R2两端的电压U2=I2R2=0.6A×4Ω=2.4V．答：（1）只闭合S1，通过R1的电流是1A．（2）只闭合S2，R2两端的电压是2.4V．【点评】本题考查了求电流、电压、电流的变化，分析清楚电路结构，应用串并联电路特点与欧姆定律即可正确解题．3．（2016•金牛区模拟）如图所示，将滑动变阻器的滑片P移到M端，闭合开关S，电流表有示数为1.0A，电压表的示数为6V；滑片P移到N端，闭合开关S，电压表表的示数为2V．求：（1）电源的电压及电阻R0的阻值；（2）滑动变阻器的最大阻值．【考点】欧姆定律的应用．【分析】（1）将滑动变阻器的滑片P移到M端时，电路为R0的简单电路，电压表测电源的电压，电流表测电路中的电流，根据欧姆定律求出电阻R0的阻值；（2）滑片P移到N端时，滑动变阻器R与定值电阻R0串联，电压表测R0两端的电压，电流表测电路中的电流，根据串联电路的电压特点求出R两端的电压，根据串联电路的电流特点和欧姆定律得出等式即可求出滑动变阻器的最大阻值．【解答】解：（1）滑片P移到M端时，电路为R0的简单电路，电压表测电源的电压，电流表测电路中的电流，则电源的电压U=6V，由I=可得，电阻R0的阻值：R0===6Ω；（2）滑片P移到N端时，滑动变阻器R与定值电阻R0串联，电压表测R0两端的电压，电流表测电路中的电流，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压：U R=U﹣U0=6V﹣2V=4V，因串联电路中各处的电流相等，所以，电路中的电流：I′==，即=，解得：R=12Ω．答：（1）电源的电压为6V，电阻R0的阻值为6Ω；（2）滑动变阻器的最大阻值为12Ω．【点评】本题考查了串联电路的特点和欧姆定律的应用，是一道较为简单的应用题．4．（2016•襄城区模拟）如图所示的电路中，电源电压是9V，小灯泡L上标有“6V 6W”字样（忽略温度对灯丝电阻的影响）（1）求小灯泡正常发光时电阻；（2）闭合开关S1和S2，为了保证电路安全，滑动变阻器接入电路的电阻的最小值是多少？（3）闭合开关S1、断开开关S2，滑动变阻器的滑片从某点滑动到另一点时，电压表的示数由5V变化到1V，电流变化了0.4A．求R0的值及该过程中灯泡的最大功率．【考点】欧姆定律的应用．【分析】（1）由P=计算灯泡电阻；（2）闭合开关S1和S2，L与R1串联，电路要安全就不能超过灯泡的额定电压，由此根据串联电路特点、电功率及欧姆定律公式计算；（3）闭合开关S1、断开开关S2，L、R1、R0串联，电压表测R1两端电压，电流表测电路中电流，根据串联电路的电压特点和欧姆定律由电流相等列式计算R0的阻值，由P=I2R计算灯泡的最大功率．【解答】解：（1）由P=可得，小灯泡正常发光时的电阻：R L===6Ω；（2）由电路图知，当闭合S1、S2，小灯泡L与滑动变阻器R1串联，为保证电路安全，灯两端的最大电压为6V，此时变阻器允许接入电路的电阻为最小，由串联电路特点和P=UI可得，流过R1的电流：I1=I额===1A，R1两端的电压：U1=U﹣U L=9V﹣6V=3V，R1最小电阻：R1===3Ω；（3）当闭合S1，断开S2，小灯泡L、滑动变阻器R1及R0串联，滑片从某点滑动到另一点时，滑动变阻器两端电压从5V变成1V，由串联电路的电压特点知，小灯泡与R0的串联总电压从U总=9V﹣5V=4V变化为U总′=9V ﹣1V=8V．两电流：I′﹣I=0.4A，由串联电路特点和欧姆定律可得：﹣=0.4A，即：﹣=0.4A解得：R0=4Ω；由题，当滑动变阻器两端电压为最小1V时，电路中电流最大，小灯泡功率也最大．此时小灯泡与R0的串联总电压为8V，由P=I2R可得灯泡最大功率：P最大=I最大2R L=（））2×6Ω=3.84W．答：（1）小灯泡正常发光时电阻6Ω；（2）闭合开关S1和S2，为了保证电路安全，滑动变阻器接入电路的电阻的最小值是3Ω；（3）R0的值为4Ω，该过程中灯泡的最大功率3.84W．【点评】本题考查了串联电路特点、欧姆定律、电功率公式的应用，关键是利用电压特点由电压表示表变化得到灯与的R0电压变化．5．（2016•虹口区二模）在图（a）所示的电路中，电源电压为18伏保持不变，电阻R1的阻值为10欧，滑动变阻器标有“50Ω1Α”字样．闭合电键S后，电流表A的示数如图（b）所示．①求电阻R1两端的电压U1．②求此时滑动变阻器R2连入电路的阻值．③在移动变阻器滑片P的过程中电压表示数的变化量△U最大，求该最大变化量△U最大．【考点】欧姆定律的应用．【分析】由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流．（1）根据图b的量程和分度值读出电路中的电流，根据欧姆定律求出电阻R1两端的电压；（2）根据串联电路的电压特点求出R2两端的电压，根据欧姆定律求出此时滑动变阻器R2连入电路的阻值；（3）比较滑动变阻器允许通过的最大电流和电流表的量程相比较确定电路中的最大电流，此时电压表的示数最小，根据串联电路的特点和欧姆定律得出电压表的最小示数，根据电阻的串联和欧姆定律求出变阻器接入电路中的电阻最大时电路中的电流，根据欧姆定律求出变阻器两端的电压，然后确定电压表的最大示数，然后得出答案．【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流．①由图b可知，电流表的量程为0～3A，分度值为0.02A，电路中的电流I=0.8A，由I=可得，电阻R1两端的电压：U1=IR1=0.8A×10Ω=8V；②因串联电路中总电压等于各分电压之和，所以，R2两端的电压：U2=U﹣U1=18V﹣8V=10V，R2连入电路的阻值：R2===12.5Ω；③滑动变阻器允许通过的最大电流为1A，电流表的量程为0～3A，则电路中的最大电流I大=1A，此时电压表的示数最小，所以，U2小=U﹣U1大=U﹣I大R1=18V﹣1A×10Ω=8V，当滑动变阻器接入电路中的电阻最大时，电路中的电流：I′===0.3A，R2两端的电压：U2′=I′R2大=0.3A×50Ω=15V，即电压表的最大示数U2大=15V，则△U2最大=U2大﹣U2小=15V﹣8V=7V．答：①电阻R1两端的电压为8V；②此时滑动变阻器R2连入电路的阻值为12.5Ω；③在移动变阻器滑片P的过程中电压表示数的变化量△U最大为7V．【点评】本题考查了串联电路的特点和欧姆定律的应用，会判断电压表的最大和最小示数是关键．6．（2016•营口二模）如图所示，电源电压恒定为6V，R1为6Ω，R2为12Ω．（1）当开关S1、S2断开时，电流表的示数是0.2A，求R3的阻值？（2）当S1闭合、S2断开时，电流表的示数？（3）当S1、S2都闭合时，电流表的示数？。

专题复习：电学小计算1．（2020•广元）如图所示，当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲：U＝4：1，则R1：R2＝；当开关S断开，甲、乙两表为电流表时，通过两电表的乙电流之比I甲：I乙＝。

2．（2020•临沂）当某导体两端的电压为6V时，通过它的电流为0.4A，当该导体两端电压为3V时，通过它的电流为A；当该导体两端电压为0V时，它的电阻为Ω。

3．（2020•娄底）如图所示的电路中，电源电压为13.5V，调节滑动变阻器滑片P从最右端b 移动到最左端a，电流表示数由0.18A变为0.54A，则定值电阻R0＝Ω，滑片位于b点时电压表示数为V。

4．（2020•齐齐哈尔）如图所示的电路中，电源电压恒定不变，已知R1＝3R2．当S1闭合，S2断开时，电压表示数为3V，电流表示数为0.4A，电阻R1为Ω；当S1断开，S2闭合时，电流表示数为A。

5．（2020•江西）如图所示，滑动变阻器R2的最大阻值与定值电阻R1相等。

闭合开关S，当滑片P在a端时，电压表示数为2V，则电源电压为V，此时电流表示数为I1，当滑片P在b端时，电流表示数为I2，则I1：I2＝。

6．（2020•达州）如图所示，电源电压不变，闭合开关S，电压表V1示数为U1，电压表V2示数为U2，通过电阻R3的电流为I3′；断开开关，把电压表V1换成电流表A1，电压表V2换成电流表A2，再闭合开关，通过电阻R1的电流为I1，通过电阻R2的电流为I2，通过电阻R3的电流为I3．已知U1：U2＝7：5，I3'：I3＝1：2，则电阻R1：R2：R3＝，电流I1：I2：I3＝。

7．（2020•福建）如图所示电路，电源电压为3V，R1、R2、R3阻值均为10Ω，闭合开关S，电压表示数为V，电流表示数为A。

8．（2020•聊城）小明用如图所示的电路“探究电流与电压的关系”。

所用电源电压为4.5V．闭合开关S时，发现电压表无示数，但电流表有示数，电路故障可能是电阻R1（选填“断路”或“短路”）。

中考专题复习——电学计算题1. 如图10所示电路中，小灯泡L 标有“6V 6W ”字样，R 2＝3Ω，当S 1、S 2都闭合时，电流表示数为1.2A ，这时小灯泡L 正常发光，求： (1)电源电压U (2)电阻R 1的阻值(3)当S 1、S 2都断开时，小灯泡L 消耗的功率.解：(1)当S 1、S 2都闭合时，R 2短路，R 1与L 并联接入电源两端 ∵L 正常发光 ∴电源电压U ＝U L ＝6V (2) ∵P L ＝I L U L 。

∴I L ＝L L U P ＝VW 66＝1A R 1＝11I U ＝L I I U -1＝A A V 12.16-＝30Ω (3)当S 1、S 2都断开时，R 2与L 串联在此电路中R L =LLP U 2=W V 6)6(2=6Ω I L ＝I ＝R U ＝L R R U +2＝Ω+Ω636V ＝32AP L ＝I L 2R L =2)32(A ×6Ω=2.67W2.如图19甲所示的电路中，电源电压为3Ⅴ，小灯泡上标有“2.5Ⅴ 0.25A”字样。

当滑动变阻器的滑片P 从最右端移到a 点时，小灯泡正常发光；再移动滑片到某点b 时，电压表的读数如图19乙所示(电源电压和小灯泡的电阻保持不变)．请回答：（1）当滑片P 移到b 点时，电压表的读数为__ 2 V 。

小灯泡的电阻为 10 Ω。

b 点在a 点的__右____边(选填“左”或“右”)。

(2)滑片在b 处时，求滑动变阻器接人电路的阻值是多少? R ＝U/I=5Ω(3)滑片在b 处时，求滑动变阻器消耗的功率是多少? P=I 2R=0.2W3.某保温电热水壶电路如图21，S 是温控开关，R 1为加热器。

当开关S 接到a 时，电热水壶处于加热状态，此时通过电热水壶的电流是5A ；当水烧开时，开关S 自动切换到b ，电热水壶处于保温状态，此时电热水壶的电功率为165W 。

(不考虑温度对电阻阻值的影响)，求： 图21 （1）加热电阻R 1的阻值是多大?（2）在保温状态下，通过电阻R 2的电流是多少?4.小明学习了电功率的知识后，想利用家里的电能表（如图21）和手表，测出一些家用电器的有关数据。

⼀．电流、电压、电阻⼀、选择题 1．下列说法正确的是 [ ] A．短导线的电阻⽐长导线的电阻⼩ B．粗导线的电阻⽐细导线的电阻⼩ C．铜导线的电阻⽐铁导线的电阻⼩ D．同种材料长度相等，粗导线的电阻⽐细导线的电阻⼩ 2．两条粗细相同的镍铬合⾦电阻线，长度分别为3⽶和1⽶，20℃时它们的电阻之⽐为3：1，当温度上升到40℃，它们的电阻之⽐是（横截⾯积变化不计）［］ A．⼤于3：1 B．等于3：1 C．⼩于3：1 D．等于1：3 3．下列说法中正确的是［］ A．铁导线的电阻⼀定⽐铜导线的电阻⼤ B．同种材料的导线，若长度相同，则细的导线电阻⼤ C．长度相同的两根导线，细的导线电阻⼀定⼤ D．粗细相同的两根导线，长的导线电阻⼀定⼤ 4．有关导体电阻的说法，正确的是［］ A．粗细相同的两根导线，长度⼤的，电阻⼀定⼤ B．长度相同的两根导线，横截⾯积⼩的，电阻⼀定⼤ C．同种材料制成的长短相同的两根导线，横截⾯积⼩的，电阻⼀ D．铝导线的电阻⼀定⽐铜导线的电阻⼤ 5．将图12的变阻器接⼊电路中，当滑⽚向左移动时，要使电阻减少，下列哪种接法正确［］ A．a和b B．a和c C．c和d D．b和d 6．如图13所⽰的滑动变阻器正确接⼊电路的两个接线柱可以是［］ A．a和c B．b和c C．a和d D．b和d 7．图14，A、B、C、D中所⽰的为滑线变阻器的结构和连⼊电路情况⽰意图，当滑⽚向右滑动时，连⼊电路的电阻变⼩的为［］ 8．如果将图15中滑线变阻器的C、D⼆接线接在电路中的MN间，为使电压表读数变⼩，问触头P应该：［］ A．向左滑动 B．向右滑动 C．向左、向右均可以 D．⽆法实现 9．如图16所⽰，为⼀电阻箱结构⽰意图，下⾯关于此电阻箱接⼊电路电阻值⼤⼩的说法正确的是［］ A．只拔出铜塞a、b，接⼊电路电阻为7欧姆 B．只拔出铜塞c、d，接⼊电路电阻为7欧姆 C．要使接⼊电路电阻为7欧姆，只有拔出铜塞c、d才⾏ D．将铜塞a、b、c、d全拔出，接⼊电路的电阻最⼩ 10．图17为电阻箱结构⽰意图，要使连⼊电路的电阻为7欧姆，应将铜塞插⼊插孔的是［］ A．C和B B．A和C C．A和D D．B和D 12．决定导体电阻⼤⼩的因素是［］ A．加在导体两端的电压 B．通过导体的电流强度 C．导体的电功率 D．导体的材料、长度、横截⾯积 13．⽤伏特表、安培表测量电阻实验中，在连接电路时，下列注意事项中，其中不必要的⼀点是［］ A．连⼊变阻器时，应使滑⽚位于变阻器值的位置 B．电键、安培表应接在靠近电源电流流出的⼀端 C．连⼊电键时，应先将电键打开 D．伏特表应与待测电阻并联，安培表应与待测量电阻串联，并使它们的“+”接线柱，靠近电源的“+”极⼀端 14．在图18所⽰的电路中，有可能造成电源和安培表都损坏的是［］ 15．如图19所⽰，a、b、c表⽰的是伏特表或安培表，当K1、K2都闭合时，下列正确说法是［］ A．a、b、c都是安培表 B．a、b、c都是伏特表 D．b、c是安培表，⽽a是伏特表 C．a、b是伏特表，⽽c是安培表 16．某同学做实验时，如图20连接电路，闭合电键后，灯泡正常发光，但安培表指针不动，伏特表读数正常，那么有可能是［］ A．安培表已被烧坏，致使电路不通 B．安培表完好，但未与导线接牢 C．灯L的灯座接线处短路 D．安培表接线处碰线（安培表被短路） 17．图21，电键K合上，电灯L1、L2都不亮，伏特表⽰数为6伏特，出现此现象的原因是［］ A．L1短路，L2断路 B．L1断路，L2短路 C．L1、L2都断路　D．L1、L2都短路 18．要使合上电键K，⼩灯泡L1、L2都发光，那么，下列图22中错误的是［］ ⼆、填空题 20．如图23所⽰的导线，A处导线的直径⼤于B处导线的直径，那么通过A处和B处电流强度的关系I1______I2（填⼤于、⼩于或等于）。

电功与电功率计算专题1、如图所示电路，电源电压不变，R 1的电阻为20Ω。

只闭合开关S 1时，电流表的读数为0.3A ；S 1、S 2都闭合时，电流表的读数为0.5A 。

求：（1）电源电压；（2）S 1、S 2都闭合时R 2的电功率。

解：（1）1110.3A 20Ω6V U U I R ===⨯=（2）210.5A 0.3A 0.2A I I I =-=-=226V 0.2A 1.2W P UI ==⨯=2、如图甲电路所示，电源电压为9V 且保持不变，小灯炮标有 “6V 6W”的字样，小灯泡的电流随电压的变化曲线如图乙。

求：（1）小灯炮正常发光时电阻为多少欧?（2）当电流表的示数为0.7A 时，小灯泡的电功率为多少瓦?（3）当电压表的示数为2V 时，整个电路10s 内消耗的电能是多少焦？甲乙解：1）R L =U L 2/P L =(6V)2/6W=6Ω 2)P 实=U 实×I 实=3V ×0.7A=2.1W3)电压表示数为2V 时，由图可知此时电路中的电流为0.5A,则： W=UTt=9V ×0.5A ×10s=45W 3、如图13所示电路图，电源电压U=6V 且保持不变，闭合开关后，电流表A 1的示数为0.2A ，A 的示数为0.5A 。

求：（1）电阻R 1的阻值。

（2）电阻R 2的电功率。

解：（1）U 1=U 2=U=6VR 1=AV I U 2.0611==30Ω （2）I 2=I-I 1=0.5A-0.2A=0.3AP 2=U 2I 2=6V ×0.3A=1.8W4、某校师生自制了一台电烘箱．电烘箱的电阻丝通过5A 的电流时，每分钟可产生6.6×104J 的热量。

求:(1)此时电阻丝的电功率； (2)此时电阻丝的电阻；(3)此时电阻丝的工作电压。

解：（1）1100W （2）44Ω （3）220V5、如图所示的电路中，当ab 两点间接入4Ω的电阻时，其消耗的功率为16W 。

中考物理《电学》计算题专项练习题（含答案）1. 如图, 电流表量程为0～0.6A, 电压表量程为0～15V, 电阻R0＝30Ω, 电源电压恒为24V, 滑动变阻器最大阻值为100Ω, 求:（1）当电流表示数为0.4A时, R0两端电压是多少V？此时滑动变阻器连入电路的阻值是多少Ω？（2）当滑动变阻器连入电路的电阻太小时, 电路中的电流会超过电流表量程, 当滑动变阻器连入电路的电阻太大时, 变阻器两端电压会超过电压表量程, 求：在不超过电表量程的情况下, 滑动变阻器连入电路的电阻范围。

2. 如图所示, 电流表A1.A2和A3的示数分别为1.2A.0.8A和0.3A, 那么:（1）通过L1的电流是？（2）通过L2的电流是？（3）通过L3的电流是？3. 汽车尾气是造成雾霾指数PM2.5升高的原因之一, 某物理实验小组的同学们设计了如图所示的有害尾气排放检测电路。

在一项针对某种有害尾气浓度进行的测试中, 气敏电阻的阻值随有害尾气浓度变化的部分数据如下表所示。

已知电源电压18V恒定不变, R0为定值电阻, R为气敏电阻。

有害尾气浓度/%V ol … 2.5 5 7.5 10 15 …R/Ω…8 5.2 3.9 3 2 …（1）测试过程中, 闭合开关S, 当电压表读数为13V时, 电流表的读数为0.5A, 求电阻R0的阻值是多大？（2）闭合开关S, 当这种有害尾气浓度增大到15%Vol时, 则在1min内定值电阻R0产生的热量是多大？（3）当电路消耗的总功率为18W时, 有害尾气的浓度是多少？4. 图所示, 电源两端电压保持不变, 电阻R1的阻值为10Ω, 电阻R2的阻值为20Ω, 当只闭合开关S1时, 电流表的示数为1.2A。

求:（1）电源电压U；（2）开关S1.S2都闭合时, 电路消耗的总功率P。

5. 实验室使用的电压表是由小量程的电流表G改装而成的, 图乙是小量程电流表G改装成电压表的原理图, 当将“﹣”和“3”接线柱接入电路时, 表示电压表的量程为3V；当将“﹣”和“15”接线柱接入电路时, 表示电压表时量程为15V, 已知小量程电流表G的满偏电流为3mA, 内阻为10Ω, 试求:（1）将小量程电流表G直接接入电路中, 当指针满偏时其两端的电压为多少？（2）改装后的电压表内部电阻R1.R2的阻值。
