聚氨酯(高分子防水涂膜)

聚氨酯防水涂料施工方案<一>、施工准备1、材料准备东方雨虹的聚氨酯防水涂料，质量技术性能均符合GB/T19250—2003标准，产品特点：➢纯聚氨酯组成，涂膜具橡胶特性，优异弹性、高强度、高延伸性。

➢附着力强，可厚涂、涂膜密实。

➢化学反应成膜，耐水、耐腐蚀、耐霉变。

➢环保性能好，不含苯类溶剂，无煤焦油成分。

2、机具准备1）基面清理工具：锤子、凿子、铲子、扫帚等；2）取料配料工具：搅拌桶、手提搅拌器、取水计量杯；3）涂料涂刷工具：橡胶刮板、油漆刷、长柄滚筒、软毛刷等；4）测量剪裁工具：钢卷尺、壁纸刀、墨线盒；5）其他工具：配电箱、绝缘手套、贮备桶。

3、基层准备1)、防水材料进场，现场检测合格后方可施工；材料必须密封储存于阴凉干燥处，严禁与水接触。

2）、配备必要的足够的施工工具，组织好劳动力安排。

3）、地面排水坡度应符合设计要求；基层应有足够的强度，坚实平整、不起砂，基层应无明水；表面的灰尘、油污、颗粒等杂物应清理干净。

4）、平面与立面相交处、转角处及阴阳角部位应用水泥砂浆抹成小圆角；5）、与基层连接的管件、地漏、排水口等应在防水层施工前先将预留管道安装牢固，且必须安装完毕方可进行防水层的施工；管道表面要进行增糙或防锈处理。

<二>、施工工艺施工工序：施工准备（含双组分涂料的配料）→基层清理→细部附加处理→大面防水层涂布→防水层检查验收→保护层施工。

1、材料配比：SPU-311双组分聚氨酯防水涂料是一种双组分反应固化型合成高分子防水涂料，使用时将甲、乙组分按1:2.5的比例混合，不需要添加其它溶剂，搅拌均匀。

SPU-311单组分聚氨酯防水涂料开桶即可施工，不需要进行配比。

2、细部防水层处理在平立面交接处、阴阳角、管根、地漏等易产生渗漏的薄弱部位，应设置加筋网格布或无纺布附加增强处理，加筋布宽度宜300mm，平立面各展开150mm。

在立墙、管根等处涂膜的收头应采用防水涂料多遍涂刷。

聚氨酯膜防水施工技术交底一、施工材料及机具（一）、施工材料1.主体材料: 聚氨酯防水涂料属于中高档双组分反应型厚质涂膜, 它是由甲组分和乙组分按一定比例混合, 均匀搅拌后, 涂布在基层上, 经反应而成旳一种橡胶状弹性防水涂料。

2.无机铝盐（微膨胀型）防水剂: 是由铝、铁、钙等无机高分子金属盐及多种无机盐类按一定比例配合, 经化合反应制成旳防水剂, 呈淡黄色由状液体, 将其掺入到水泥砂浆找平层中, 经一系列化学反应, 产生旳物质能堵塞水泥砂浆旳孔隙, 阻断渗水通道, 从而提高水泥砂浆旳基层旳抗渗透性, 使基层含水率较快到达施工规定。

3、涤纶无纺布: 又叫聚酯纤维无纺布。

是由涤纶纤维加工制成旳。

它是阴阳角、变形缝等部位旳附加增强材料。

4.聚乙烯泡沫塑料片材：它是由聚乙烯树脂和化学助剂等, 经捏合、混炼、挤出成型和盐浴发泡等工序加工制成旳。

其厚度为5～6㎜, 宽度为800～900㎜。

重要用于地下构造外墙防水涂膜旳保护层。

（二）、施工工具:聚氨酯防水涂膜施工所用工具见下表:二、施工准备（一）、基层规定及处理1.为防止地下水旳渗透, 减少基层旳渗透率, 可在水泥砂浆找平层中掺入一定配合比旳无机铝盐防水剂（水泥: 中砂: 无机铝盐防水剂: 水=1: 3: 0.3～.035）, 使基层含水率降至9%如下, 保证基层干燥。

2、基层应结实、平整、洁净。

抹水泥砂浆找平层要随打随压光, 不得有空鼓、起砂、掉灰等缺陷；基层表面旳平整度可用2m长靠尺检查, 规定靠尺与基层旳空隙≤5㎜, 超过时应将表面凿毛, 清水冲洗, 弥补水泥素浆后, 用水泥砂浆找平；对基层表面旳灰尘、油污、铁锈等, 应在涂布防水层之前彻底清除。

3.阴阳角部位应做成r=10㎜旳圆角或八字角。

（二）、施工作业旳条件1.在地下工程防水施工期间, 应做好排水工作, 使地下水位降至涂膜防水层底部最低标高如下300㎜, 以利于防水涂料旳充足固化。

施工完毕, 须待涂层完全固化成膜后, 才可撤掉排水装置, 结束排水工作。

12.6 聚氨酯涂膜防水层施工工艺12.6.1 材料性能要求⑴聚氨酯涂料：质量应符合表12-7、表12-8的要求。

⑶纤维布：可采用聚酯纤维无纺布、玻璃纤维布、中碱玻璃纤维布(≥50g/m2)，并符合有关现行国家标准的规定。

12.6.2 施工工具与机具⑴机具：涂料搅拌器、垂直提升设备、手持打磨机、手推车等。

⑵工具：平铲刀、笤帚、滚刷、棕毛刷、平毛刷、胶胶板刷、铁抹子、拌料桶、磅秤等。

12.6.3 作业条件⑴防水层基层施工完成，已验收合格并办理了隐蔽记录。

⑵穿过屋面的各种管件根部及屋面构筑物、伸缩缝、天沟等根部均已按设计要求施工完毕。

⑶基层含水率不超过9％，并清扫干净。

⑷聚氨酯涂料已运到现场，经复检材料质量符合要求。

⑸施工机具已备齐，水、电已接通。

⑹气温不低于5℃。

12.6.4 施工工艺聚氨脂涂膜防水层施工工艺流程如下：基层清理→细部节点处理→涂刷底胶→防水涂膜施工→保护层施工。

12.6.5 施工要点1基层清理先用打磨机将突出基层的多余混凝土或砂浆结块清除，再用钢丝刷和清水清除基层表面的浮浆、返碱、尘土、油污以及表面涂层等杂物，并使光滑的混凝土表面变成粗糙面，然后用清水冲洗至中性。

2涂刷底胶(1)底胶配合比：按甲料:乙料:二甲苯=1:1．5:2的质量比搅拌均匀。

(2)先涂刷阴阳角、排水管、立管周围、混凝土接口、裂缝处以及需增强部位，然后大面积涂刷。

涂刷后，以不粘手时即可进行下一道工序操作。

3细部节点处理(1) 天沟、檐沟与屋面交接处的附加层宜空铺，空铺宽度不应小于200mm(图12-11)。

图12-11 屋面天沟、檐沟(2) 无组织排水檐口的涂膜防水层收头，应用防水涂料多遍涂刷或用密封材料封严(图12-12)。

檐口下端应做滴水处理。

图12.6—2 屋面檐口(3) 泛水处的涂膜防水层，宜直接涂刷至女儿墙的压顶下，收头处理应用防水涂料多遍涂刷封严；压顶应做防水处理(图12-13)。

图12.6—3 屋面泛水(4) 变形缝内应填充泡沫塑料，其上放衬垫材料，并用卷材封盖；顶部应加扣混凝土盖板或金属盖板(图12-14)。

(总)工程质量N ()在工地简单甄别防冻剂质量的方法来稿精粹ssence of Contributions(1)将防冻剂配成浓度为10%的水溶液约100ml,将该溶液与水溶液分别装在两个容器内,放在-15℃的冰箱内静置2h,如果水溶液和防冻剂溶液全部结冰且防冻剂溶液冰质坚硬,则该防冻剂防冻效果较差,不可用于工程中。

(2)在上述防冻剂溶液内放入Φ6、1cm 长的钢筋(钢筋事先用砂纸打磨干净,要全部露出金属银白色),放入锅内沸蒸约4h,然后观察钢筋表面是否有锈渍。

如果有锈渍则说明该防冻剂的阻锈效果较差,应将样品送交有关检验单位做阻锈检验,合格后方能用于工程中。

(3)将防冻剂掺入混凝土内做坍落度对比试验,如果没有坍落度增加值,则该防冻剂减水效果不好,不宜用于钢筋混凝土工程中。

上述方法仅用于工地做简单甄别,防冻剂的质量复检仍应按国标送有关检验单位全面检验。

(山西省第一建筑工程公司柴跟堂)基本原理:聚氨酯防水涂膜为双组分液态涂料,甲组分含有异氰酸根(-N CO ),乙组分含有羟基(-O H)。

当甲乙两组分混合后,异氰酸根和羟基发生化学反应,形成网状交联结构,生成热固性高分子材料而固化。

材料及施工工具:①材料:防水涂膜甲组分、防水涂膜乙组分、固化剂、稀释剂、粗黄砂等;②机具:搅拌器、搅拌桶、油漆刷、扫帚、铲刀等。

准备工作:①基层应平整光滑、干燥、清洁无油污。

先用铲刀、扫帚等工具清除表面浮灰,脱落表层及杂物,若有油污应用二甲苯、汽油等溶剂清洗干净,方可施工;②管道部位要抹平压光,检查管道套管安装是否牢固,接缝应严密,不能有任何松动现象。

施工工艺:①涂膜底涂:将涂膜材料按甲组分:乙组分:稀释剂=1:2:2比例混合,搅拌均匀,均匀涂刷在基层表面上;涂刷时不得堆积或露白见底,涂布量以0.2～0.3kg/m 2为宜,底涂固化5h 以上,才能进行下道工序施工。

②防水涂层施工:将涂膜材料按甲组分:乙组分=1:2比例充分搅拌均匀涂刷,涂刷应少量多次,以使涂膜厚度均匀,减少气泡。

聚氨酯防水涂料百科名片聚氨酯防水涂料聚氨酯防水涂料是由异氰酸酯、聚醚等经加成聚合反应而成的含异氰酸酯基的预聚体，配以催化剂、无水助剂、无水填充剂、溶剂等，经混合等工序加工制成的单组分聚氨酯防水涂料。

该类涂料为反应固化型（湿气固化）涂料、具有强度高、延伸率大、耐水性能好等特点。

对基层变形的适应能力强。

聚氨酯防水涂料是一种液态施工的单组分环保型防水涂料，是以进口聚氨酯预聚体为基本成份，无焦油和沥青等添加剂。

它是空气中的湿气接触后固化，在基层表面形成一层坚固的坚韧的无接缝整体防膜。

防水材料简介最初的防水材料是焦油沥青和石油青纸胎油毡，起源于欧洲，20世纪20年代传入我国。

随着科技的进步，现代防水材料迅速发展，到20世纪70年代，各种高分子防水材料相继问世。

目前，我国防水材料已逐步形成卷材、涂料、密封材料三大系列。

合成高分子防水材料是以合成橡胶或合同树脂为主要成膜物质，加入其他辅助材料而配制成的防水涂膜材料。

合成分子防水材料的品牌多种多样，如聚氨酯、丙烯酸及它们的混合物等等。

编辑本段聚氨酯防水涂料产品特点（1）能在潮湿或干燥的各种基面上直接施工（2）与基面粘结力强，涂膜中的高分子物质能渗入到基面微细细缝内，追随型强。

（3）涂膜有良好的柔韧性，对基层伸缩或开裂的适应性强，抗拉性强度高。

（4）绿色环保，无毒无味，无污染环境，对人身无伤害。

（5）耐候性好，高温不流淌，低温不龟裂，优异的抗老化性能，能耐油、耐磨、耐臭氧、耐酸碱侵蚀。

（6）涂膜密实，防水层完整，无裂缝，无针孔、无气泡、水蒸气渗透系数小，既具有防水功能又有隔气功能。

（7）施工简便，工期短，维修方便（8）根据需要，可调配各种颜色（9）质轻，不增加建筑物负载产品执行标准：GB/T 19250—2003《聚氨酯防水涂料》JC1066-2008《建筑防水涂料中有害物质限量》设计及施工规范：GB50345—2004《屋面工程技术规范》GB50207—2002《屋面工程质量验收规范》GB50300—2001《建筑工程施工质量验收统一标准》GB50108—2008《地下工程防水技术规范》GB50208—2002《地下防水工程质量验收规范》产品分类（1）单组份聚氨酯防水涂料单组份聚氨酯防水涂料是以异氰酸酯、聚醚为主要原料，配以各种助剂制成的反应型柔性防水涂料。

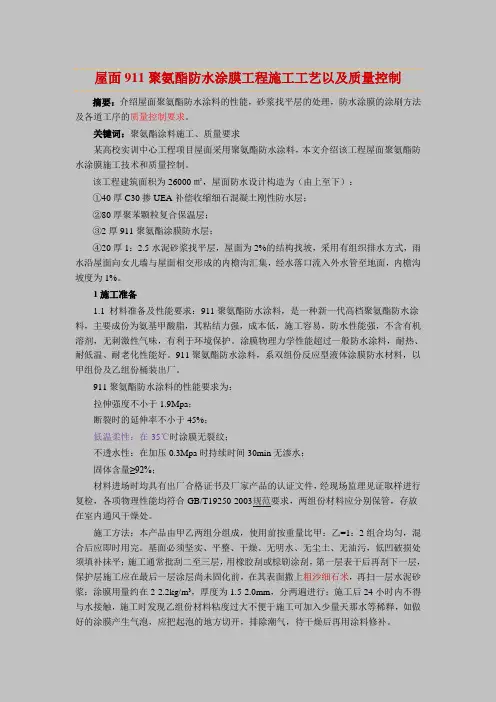

屋面911聚氨酯防水涂膜工程施工工艺以及质量控制摘要：介绍屋面聚氨酯防水涂料的性能，砂浆找平层的处理，防水涂膜的涂刷方法及各道工序的质量控制要求。

关键词：聚氨酯涂料施工、质量要求某高校实训中心工程项目屋面采用聚氨酯防水涂料，本文介绍该工程屋面聚氨酯防水涂膜施工技术和质量控制。

该工程建筑面积为26000㎡，屋面防水设计构造为（由上至下）：①40厚C30掺UEA补偿收缩细石混凝土刚性防水层；②80厚聚苯颗粒复合保温层；③2厚911聚氨酯涂膜防水层；④20厚1：2.5水泥砂浆找平层，屋面为2%的结构找坡，采用有组织排水方式，雨水沿屋面向女儿墙与屋面相交形成的内檐沟汇集，经水落口流入外水管至地面，内檐沟坡度为1%。

1施工准备1.1 材料准备及性能要求：911聚氨酯防水涂料，是一种新一代高档聚氨酯防水涂料，主要成份为氨基甲酸脂，其粘结力强，成本低，施工容易，防水性能强，不含有机溶剂，无刺激性气味，有利于环境保护。

涂膜物理力学性能超过一般防水涂料，耐热、耐低温、耐老化性能好。

911聚氨酯防水涂料，系双组份反应型液体涂膜防水材料，以甲组份及乙组份桶装出厂。

911聚氨酯防水涂料的性能要求为：拉伸强度不小于1.9Mpa；断裂时的延伸率不小于45%；低温柔性：在-35℃时涂膜无裂纹；不透水性：在加压0.3Mpa时持续时间30min无渗水；固体含量≥92%；材料进场时均具有出厂合格证书及厂家产品的认证文件，经现场监理见证取样进行复检，各项物理性能均符合GB/T19250-2003规范要求，两组份材料应分别保管，存放在室内通风干燥处。

施工方法：本产品由甲乙两组分组成，使用前按重量比甲：乙=1：2组合均匀，混合后应即时用完。

基面必须坚实、平整、干燥、无明水、无尘土、无油污，低凹破损处须填补抹平；施工通常批刮二至三层，用橡胶刮或棕刷涂刮，第一层表干后再刮下一层，保护层施工应在最后一层涂层尚未固化前，在其表面撒上粗沙细石米，再扫一层水泥砂浆；涂膜用量约在2-2.2kg/m3，厚度为1.5-2.0mm，分两遍进行；施工后24小时内不得与水接触，施工时发现乙组份材料粘度过大不便于施工可加入少量天那水等稀释，如做好的涂膜产生气泡，应把起泡的地方切开，排除潮气，待干燥后再用涂料修补。

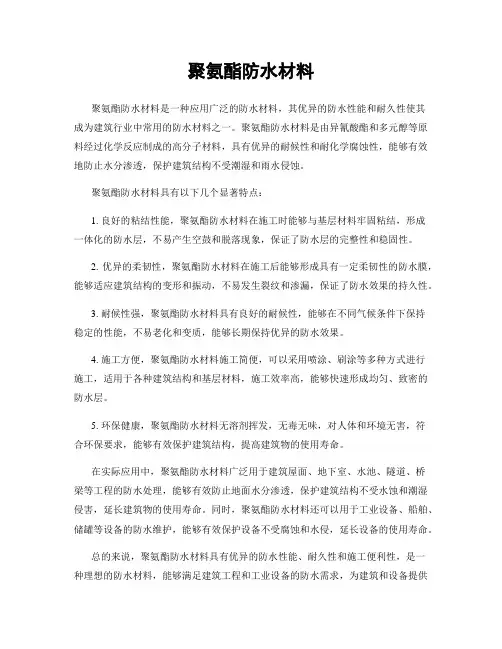

聚氨酯防水材料聚氨酯防水材料是一种应用广泛的防水材料，其优异的防水性能和耐久性使其成为建筑行业中常用的防水材料之一。

聚氨酯防水材料是由异氰酸酯和多元醇等原料经过化学反应制成的高分子材料，具有优异的耐候性和耐化学腐蚀性，能够有效地防止水分渗透，保护建筑结构不受潮湿和雨水侵蚀。

聚氨酯防水材料具有以下几个显著特点：1. 良好的粘结性能，聚氨酯防水材料在施工时能够与基层材料牢固粘结，形成一体化的防水层，不易产生空鼓和脱落现象，保证了防水层的完整性和稳固性。

2. 优异的柔韧性，聚氨酯防水材料在施工后能够形成具有一定柔韧性的防水膜，能够适应建筑结构的变形和振动，不易发生裂纹和渗漏，保证了防水效果的持久性。

3. 耐候性强，聚氨酯防水材料具有良好的耐候性，能够在不同气候条件下保持稳定的性能，不易老化和变质，能够长期保持优异的防水效果。

4. 施工方便，聚氨酯防水材料施工简便，可以采用喷涂、刷涂等多种方式进行施工，适用于各种建筑结构和基层材料，施工效率高，能够快速形成均匀、致密的防水层。

5. 环保健康，聚氨酯防水材料无溶剂挥发，无毒无味，对人体和环境无害，符合环保要求，能够有效保护建筑结构，提高建筑物的使用寿命。

在实际应用中，聚氨酯防水材料广泛用于建筑屋面、地下室、水池、隧道、桥梁等工程的防水处理，能够有效防止地面水分渗透，保护建筑结构不受水蚀和潮湿侵害，延长建筑物的使用寿命。

同时，聚氨酯防水材料还可以用于工业设备、船舶、储罐等设备的防水维护，能够有效保护设备不受腐蚀和水侵，延长设备的使用寿命。

总的来说，聚氨酯防水材料具有优异的防水性能、耐久性和施工便利性，是一种理想的防水材料，能够满足建筑工程和工业设备的防水需求，为建筑和设备提供可靠的防水保护。

在今后的建筑工程和设备维护中，聚氨酯防水材料将继续发挥重要作用，为各类工程和设备提供持久的防水保护，推动建筑行业的可持续发展。
