醋酸乙烯酯生产工艺流程图

下载文档原格式

/ 2

醋酸乙烯酯生产工艺流程图

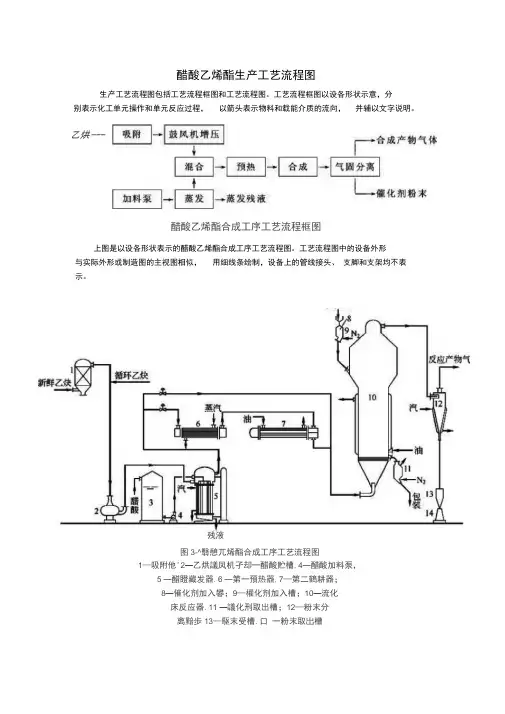

生产工艺流程图包括工艺流程框图和工艺流程图。工艺流程框图以设各形状示意，分别表示化工单元操作和单元反应过程，以箭头表示物料和载能介质的流向，并辅以文字说明。

上图是以设各形状表示的醋酸乙烯酯合成工序工艺流程图。工艺流程图中的设备外形与实际外形或制造图的主视图相似，用细线条绘制，设备上的管线接头、支脚和支架均不表示。
