电缆芯数选择

  • 格式：doc
  • 大小：27.50 KB
  • 文档页数：2

下载文档原格式

  / 2

合集下载

电缆常用芯数

电缆常用芯数

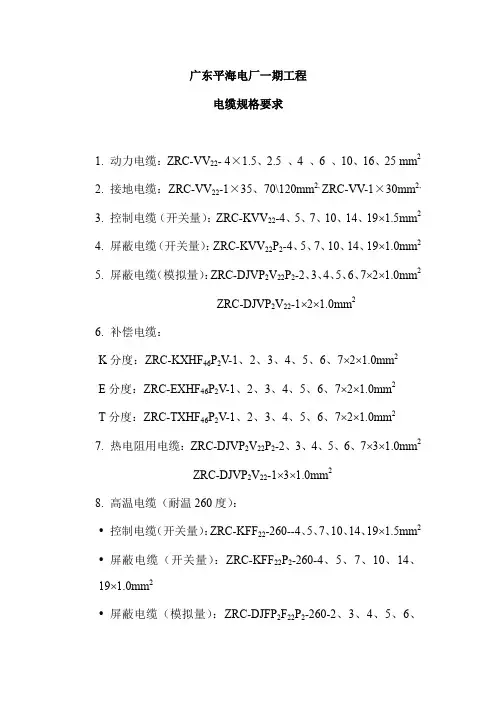

广东平海电厂一期工程电缆规格要求1.动力电缆：ZRC-VV22- 4×1.5、2.5 、4 、6 、10、16、25 mm22.接地电缆：ZRC-VV22-1×35、70\120mm2, ZRC-VV-1×30mm2,3.控制电缆（开关量）：ZRC-KVV22-4、5、7、10、14、19⨯1.5mm24.屏蔽电缆（开关量）：ZRC-KVV22P2-4、5、7、10、14、19⨯1.0mm25.屏蔽电缆（模拟量）：ZRC-DJVP2V22P2-2、3、4、5、6、7⨯2⨯1.0mm2ZRC-DJVP2V22-1⨯2⨯1.0mm26.补偿电缆：K分度：ZRC-KXHF46P2V-1、2、3、4、5、6、7⨯2⨯1.0mm2E分度：ZRC-EXHF46P2V-1、2、3、4、5、6、7⨯2⨯1.0mm2T分度：ZRC-TXHF46P2V-1、2、3、4、5、6、7⨯2⨯1.0mm27.热电阻用电缆：ZRC-DJVP2V22P2-2、3、4、5、6、7⨯3⨯1.0mm2ZRC-DJVP2V22-1⨯3⨯1.0mm28.高温电缆（耐温260度）：•控制电缆（开关量）：ZRC-KFF22-260--4、5、7、10、14、19⨯1.5mm2•屏蔽电缆（开关量）：ZRC-KFF22P2-260-4、5、7、10、14、19⨯1.0mm2•屏蔽电缆（模拟量）：ZRC-DJFP2F22P2-260-2、3、4、5、6、7⨯2⨯1.0mm2ZRC-DJFP2F22P2-260-1⨯2⨯1.0mm2热电阻用电缆：ZRC-DJFP2F22P2-2、3、4、5、6、7⨯3⨯1.0mm2ZRC-DJFP2F22-1⨯3⨯1.0mm29.当盘间电缆无需铠装时，电缆型号中的“22”应取消。

热控电缆连接约定1.电源盘UPS、APS作为第一级，到各个盘和DCS的盘间电缆都由电源盘编号和开列清册。

2.ETS作为第二级，到各个盘（除前一级外）和DCS的盘间电缆，都由ETS编号和开列清册。

低压电缆的选择

低压电缆的选择

低压电缆的选择低压电压又分为支线和干线两种。

支线是指启动器到电动机的电缆，向单台电动机供电；干线是指分路开关到启动器的电缆，向多台电动机供电。

低压电缆的选择就是确定各低压电缆的型号、芯线数、长度和截面等。

一、低压电缆型号、芯数和长度的确定1.低压电缆型号的选择2.确定电缆的芯线数目3,确定电缆长度二、低压电缆主芯线截面的选择低压电缆主芯线截面必须满足以下几个条件：1）正常工作时，电缆芯线的实际温度应不超过电缆的长时允许温度，所以应保证流过电缆的最大长时工作电流不得超过其允许持续电流；2）正常工作时，应保证供电网所有电动机的端电压在额定电压的95%~105%范围内，个别特别远的电动机端电压允许偏移8%~10%；3）距离远、功率大的电动机在重载情况下应保证能正常启动，并保证其启动器有足够的吸持电压。

4）所选电缆截面必须满足机械强度的要求。

在按上述条件选择低压电缆主芯线的截面时，支线电缆一般按机械强度的最小截面初选，按允许持续电流校验后，即可确定下来。

选择干线电缆主芯线时，如干线电缆不长，应先按电缆的允许持续电流初选；当干线电缆较长时，应按正常时的允许电压损失初选。

然后再按其他条件校验。

具体选择方法如下：1.按机械强度选择根据不同的机械设备，选择电缆的截面不小于橡套电缆满足机械强度要求的最小截面，见下表一。

表一橡套电缆满足机械强度的最小截面2.按长时允许持续电流选择电缆的长时允许持续电流1P应不小于通过电缆的最大长时工作电流I ca。

即I p^I ca式中：I p—电缆的长是允许持续电流，A（见表二、表三） I ca—通过电缆的最大允许长时工作电流，A。

表二矿用橡套电缆允许持续电流表三1KV-6KV三芯塑料绝缘电缆允许持续电流支线电缆最大长时工作电流可取电动机的额定电流。

干线电缆最大长时工作电流可按正式计算：^PJ103/ U N COS ^wm式中：K de—电缆线路所带负荷的需用系数，由表四查取。

国标电缆 型号

国标电缆 型号

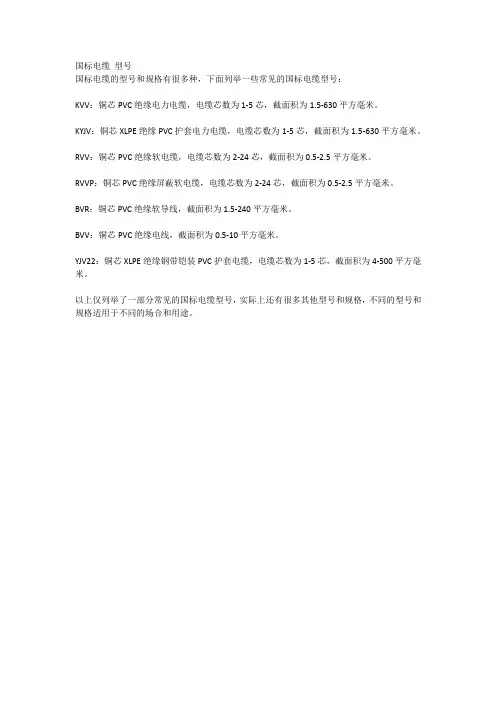

国标电缆型号
国标电缆的型号和规格有很多种，下面列举一些常见的国标电缆型号：
KVV：铜芯PVC绝缘电力电缆，电缆芯数为1-5芯，截面积为1.5-630平方毫米。

KYJV：铜芯XLPE绝缘PVC护套电力电缆，电缆芯数为1-5芯，截面积为1.5-630平方毫米。

RVV：铜芯PVC绝缘软电缆，电缆芯数为2-24芯，截面积为0.5-2.5平方毫米。

RVVP：铜芯PVC绝缘屏蔽软电缆，电缆芯数为2-24芯，截面积为0.5-2.5平方毫米。

BVR：铜芯PVC绝缘软导线，截面积为1.5-240平方毫米。

BVV：铜芯PVC绝缘电线，截面积为0.5-10平方毫米。

YJV22：铜芯XLPE绝缘钢带铠装PVC护套电缆，电缆芯数为1-5芯，截面积为4-500平方毫米。

以上仅列举了一部分常见的国标电缆型号，实际上还有很多其他型号和规格，不同的型号和规格适用于不同的场合和用途。

常用电缆外径及埋管选择表

常用电缆外径及埋管选择表

kVV（P2）
截面 计算机电缆
DJYP2VP2
12
34
75
内径（mm）
芯数 截面 2 4 5 7 8 10 12 14 19 24 对 数 2 4 5 7 8 10 外径（mm） 埋管 外径（mm） 埋管 1.5 内径（mm） 2.5 内径（mm） 12 20 13 25 12.5 25 14.5 25 14 25 15.5 32 15 32 15 32 15.5 32 17.5 40 17.5 40 20.5 40 18 40 21 40 19 40 22 40 21 40 24 50 24 50 28 50 聚氯乙烯电缆kVV铜芯，缆芯最高工作温度为70℃，环境温度为40℃ 外径（mm） 埋管 1.5 内径（mm） 19.5 40 22 40 24 50 26 50 28 50 33 75 外径（mm） 4 14 15.5 17 18 19.5 22.5 23 24 埋管 内径（mm） 25 32 32 40 40 50 50 50 （）
电压等级
0.6/1.0kV
缆芯截面 mm2
YJV
Hale Waihona Puke 缆芯数95 36(37) 75 17 32 120 40(43) 75 18 40 150 43(47) 75（100） 21 40 185 48(51) 100 23 50 240 53(63) 100(125) 25 50 交联聚乙烯电缆YJV铜芯，缆芯最高工作温度为90℃，环境温度为40℃ 埋管 埋管 三芯(四芯) 单芯 截面 电缆外径（mm） 管道内径（mm） 电缆外径（mm） 管道内径（mm） 4 6 10 16 25 35 50 70 14(15) 15(16) 18(19) 21(22) 21(24) 23(26) 27(30) 30(35) 25 25 32 40 40 40(50) 50 50（75） 9 10 10 11 12 13 17 18 20 20 20 20 25 25 32 32 40 40 50 50 50

电缆芯数选择的原则

电缆芯数选择的原则

电缆芯数选择的原则
电缆芯数选择的原则可以根据以下几个方面考虑：
1. 传输需求：根据所需传输的信号类型和传输距离来确定电缆芯数。

如果只需要传输单一类型的信号（如电力信号或数据信号），并且传输距离不长，那么少量的电缆芯数可能就足够；而如果需要传输多种类型的信号或者需要传输较长的距离，那么可能需要更多的电缆芯数。

2. 容量和扩展性：考虑当前和未来的需求，选择具备足够容量和扩展性的电缆芯数。

如果未来可能有额外的传输需求，则建议选择一定数量的备用芯数，以便于扩展。

3. 经济性和实用性：考虑到成本和使用便利性，选择适合实际需求的电缆芯数。

过多的电缆芯数可能会增加成本，过少的芯数可能限制了后续的扩展。

4. 可维护性和容错性：如果需要进行维护和修复，较多的电缆芯数可能会增加施工和维护的成本。

另外，选择一定的备用芯数可以提高系统的容错性，一旦某个芯线出现故障，仍能保证整个系统的正常工作。

综上所述，电缆芯数选择的原则是基于传输需求、容量和扩展性、经济性和实用性、可维护性和容错性等多个因素进行综合考虑。

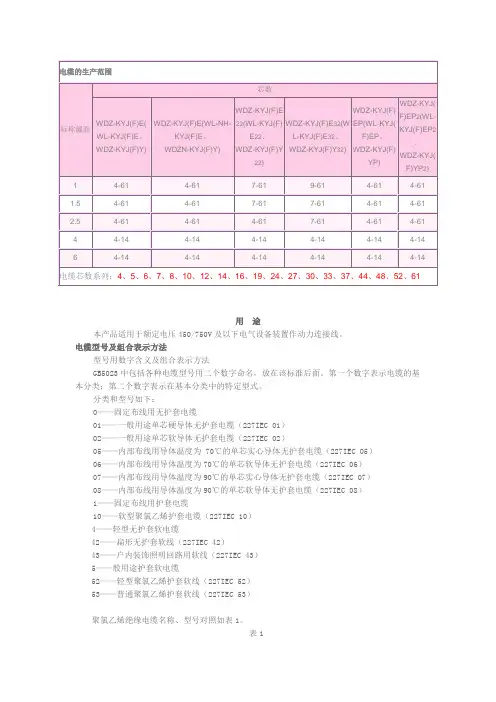

电缆芯数

电缆芯数

用途本产品适用于额定电压450/750V及以下电气设备装置作动力连接线。

电缆型号及组合表示方法型号用数字含义及组合表示方法GB5023中包括各种电缆型号用二个数字命名，放在该标准后面。

第一个数字表示电缆的基本分类；第二个数字表示在基本分类中的特定型式。

分类和型号如下：0——固定布线用无护套电缆01——一般用途单芯硬导体无护套电缆（227IEC 01）02——一般用途单芯软导体无护套电缆（227IEC 02）05——内部布线用导体温度为 70℃的单芯实心导体无护套电缆（227IEC 05）06——内部布线用导体温度为70℃的单芯软导体无护套电缆（227IEC 06）07——内部布线用导体温度为90℃的单芯实心导体无护套电缆（227IEC 07）08——内部布线用导体温度为90℃的单芯软导体无护套电缆（227IEC 08）1——固定布线用护套电缆10——软型聚氯乙烯护套电缆（227IEC 10）4——轻型无护套软电缆42——扁形无护套软线（227IEC 42）43——户内装饰照明回路用软线（227IEC 43）5——般用途护套软电缆52——轻型聚氯乙烯护套软线（227IEC 52）53——普通聚氯乙烯护套软线（227IEC 53）聚氯乙烯绝缘电缆名称、型号对照如表1。

表1各型号电缆系列规格结构、技术参数一般用途单芯硬导体无护套电缆，如表2。

表2 227 IEC 01(BV)型电缆的综合数据注：（1）按GB/T3956-97规定：正常使用时，导体温度最高为70℃。

（2）绝缘料应采用PVC/C型聚氯乙烯混合物。

（3）平均外径应不大于表中规定的上限值。

一般用途单芯软导体无护套电缆，如表3。

表3 227 IEC 02(RV)型电缆的综合数据续表3 227 IEC 02(RV)型电缆的综合数据注：（1）按GB/T3956-97规定：正常使用时，导体温度最高为70℃。

（2）绝缘料应采用PVC/C型聚氯乙烯混合物。

建筑电气第4章——电气设备及电线电缆选择

建筑电气第4章——电气设备及电线电缆选择
开断电流、允许的断流容量;
Ik(3) 、Sk(3)—电器设备安装处的短路电流、短路容
量。
4. 按装置地点、工作环境、使用要求及供货条件 来选择电器设备的适当型式。
4.3 高压开关设备及其选择
高压开关设备包括高压断路器、隔离开关、 负荷开关、熔断器及高压开关柜等。
4.3.1高压断路器 1.用途 高压断路器的主要用途是：在正常运行时用它 接通或切断负荷电流；在发生故障或严重过负 荷时，借助继电保护装置用它自动、迅速地切 断故障电流，以防止事故发生。 2.类型
解：因为负荷性质属低压电力用电，负荷量较 大，线路不长，只有100m，故先按满足发热条 件来选择干线截面。 用电设备总计算功率
PC＝KX∑Pe＝0.35×（10×20＋4.5×4）=76.3kW
视在总计算负荷：SC
PC
cos
76.3 0.7
109kVA
总计算负荷电流为：IC
SC 3Ur
109 165.6A 3 0.380
（4）有爆炸、火灾危险、潮湿、腐蚀、连接 移动设备及八度及以上设防的场所 重要的公共建筑； （5）监测及控制回路； （6）应急系统包括消防系统的线路； （7）室外配电线路。
2．电力电缆芯数及导线根数的选择。
（1）三相电路中电力电缆芯数及导线根数的选择。
1 ） 1kV 及 以 下 的 TN-C 系 统 应 采 用 4 芯 电 缆 或 4 根导线。
其他用电设备无特殊规定时为±5％。
2)导线截面的计算
n
n
pi Li
Mi
对于阻性负载 S i1
i1
CU% CU%
n
pC i Li
相应的电压损失计算公式为：U% i1
CS
对于感性负载(如电动机等)

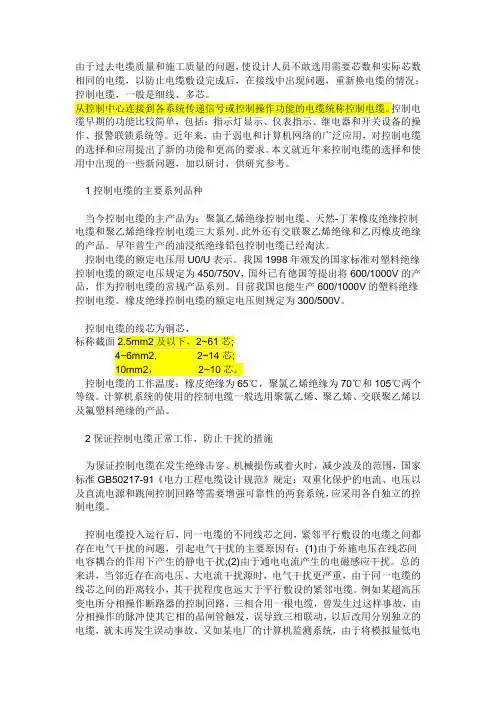

如何确定仪表设备控制电缆的芯数？

如何确定仪表设备控制电缆的芯数？

由于过去电缆质量和施工质量的问题，使设计人员不敢选用需要芯数和实际芯数相同的电缆，以防止电缆敷设完成后，在接线中出现问题，重新换电缆的情况；控制电缆，一般是细线、多芯。

从控制中心连接到各系统传递信号或控制操作功能的电缆统称控制电缆。

控制电缆早期的功能比较简单，包括：指示灯显示、仪表指示、继电器和开关设备的操作、报警联锁系统等。

近年来，由于弱电和计算机网络的广泛应用，对控制电缆的选择和应用提出了新的功能和更高的要求。

本文就近年来控制电缆的选择和使用中出现的一些新问题，加以研讨，供研究参考。

1控制电缆的主要系列品种当今控制电缆的主产品为：聚氯乙烯绝缘控制电缆、天然-丁苯橡皮绝缘控制电缆和聚乙烯绝缘控制电缆三大系列。

此外还有交联聚乙烯绝缘和乙丙橡皮绝缘的产品。

早年曾生产的油浸纸绝缘铅包控制电缆已经淘汰。

控制电缆的额定电压用U0/U表示。

我国1998年颁发的国家标准对塑料绝缘控制电缆的额定电压规定为450/750V，国外已有德国等提出将600/1000V的产品，作为控制电缆的常规产品系列。

目前我国也能生产600/1000V的塑料绝缘控制电缆。

橡皮绝缘控制电缆的额定电压则规定为300/500V。

控制电缆的线芯为铜芯，标称截面2.5mm2及以下，2~61芯;4~6mm2, 2~14芯;10mm2，2~10芯。

控制电缆的工作温度：橡皮绝缘为65℃，聚氯乙烯绝缘为70℃和105℃两个等级。

计算机系统的使用的控制电缆一般选用聚氯乙烯、聚乙烯、交联聚乙烯以及氟塑料绝缘的产品。

2保证控制电缆正常工作，防止干扰的措施为保证控制电缆在发生绝缘击穿、机械损伤或着火时，减少波及的范围，国家标准GB50217-91《电力工程电缆设计规范》规定：双重化保护的电流、电压以及直流电源和跳闸控制回路等需要增强可靠性的两套系统，应采用各自独立的控制电缆。

控制电缆投入运行后，同一电缆的不同线芯之间，紧邻平行敷设的电缆之间都存在电气干扰的问题，引起电气干扰的主要原因有：(1)由于外施电压在线芯间电容耦合的作用下产生的静电干扰;(2)由于通电电流产生的电磁感应干扰。

220kV XLPE海缆选型之海缆截面和芯数的选择

220kV XLPE海缆选型之海缆截面和芯数的选择
220kV XLPE海缆选型之海缆截面和芯数的选择
摘要：以莆田平海湾海上风电二期工程为背景，通过分析220kV海缆路径沿线不同的敷设环境，从而计算三芯或单芯交联聚乙烯绝缘海缆所需的截面，然后综合考虑海缆造价、线路走廊、施工费用等因素，建议采用经济技术合理的海缆型式，为国内类似工程海缆截面和型式的选择提供参考。
按照莆田平海湾海上风电鸬鹚岛220kV升压站远景输送容量600MVA的要求，经计算，电缆输送容量主要受两端登陆段直埋敷设环境控制，若采用单芯海缆至少需要2回（即：1回1600截面和1回500截面）海缆，若采用三芯海缆至少需要3回3*500海缆。
4、技术经济比较
海缆线路的造价主要由海缆及附件的设备费、海缆线路施工费、海缆线路海域占用费。
（2）2回单芯海缆需要6条走廊，施工占用海域面积467.5 hm2，而3回三芯海缆仅需要3条走廊，占用海域面积319 hm2，可见3回三芯海缆比2回单芯海缆方案走廊数量减少了一倍，降低了海缆路由选择的难度，同时缩短了施工工期和施工难度；
（3）2回单芯海缆影响近海养殖面积和登陆点占用面积几乎是3回三芯海缆的2倍；因此采用三芯海缆，减少了近海养殖赔偿费和登陆点占地青赔费的同时，大大减少了工程施工阻力，降低了施工难度，缩短了施工工期；
备注：相关费用取值参考以往工程经验取值，另外海缆单价随材料价格波动，表格中数据仅供参考。
分析表4-1，可得如下结论：
（1）3回三芯海缆3*500与2回单芯海缆（1*500+1*1600）相比，工程投资可降低约31%计7498.65万元。另外，增加1回海缆导致两端升压站内各增加1回GIS间隔，共增加费用约300万元。
（5）陆地侧过锚固井后，采用直埋接入电缆沟；
（6）陆地侧与陆缆对接段采用电缆沟敷设。

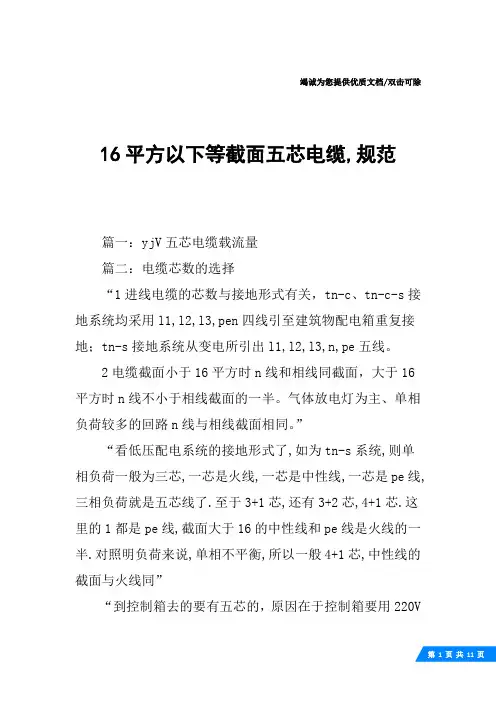

16平方以下等截面五芯电缆,规范

16平方以下等截面五芯电缆,规范

竭诚为您提供优质文档/双击可除16平方以下等截面五芯电缆,规范篇一：yjV五芯电缆载流量篇二：电缆芯数的选择“1进线电缆的芯数与接地形式有关，tn-c、tn-c-s接地系统均采用l1,l2,l3,pen四线引至建筑物配电箱重复接地；tn-s接地系统从变电所引出l1,l2,l3,n,pe五线。

2电缆截面小于16平方时n线和相线同截面，大于16平方时n线不小于相线截面的一半。

气体放电灯为主、单相负荷较多的回路n线与相线截面相同。

”“看低压配电系统的接地形式了,如为tn-s系统,则单相负荷一般为三芯,一芯是火线,一芯是中性线,一芯是pe线,三相负荷就是五芯线了.至于3+1芯,还有3+2芯,4+1芯.这里的1都是pe线,截面大于16的中性线和pe线是火线的一半.对照明负荷来说,单相不平衡,所以一般4+1芯,中性线的截面与火线同”“到控制箱去的要有五芯的，原因在于控制箱要用220V电源，需要n线。

而电机不需要n线，所以四芯就可以了。

”“电线、电缆，照明供电为4+1芯，电力箱供电一般为3+2芯；给ups、电梯、变频设备（水泵、电机配电箱）供电的电线、电缆为4+1芯”1，3+1电缆主要供电动机及不使用n线的三相平衡负荷中；2，3+2电缆主要用在三相负荷平衡三相四线制系统（如消防泵、排烟风机、不含电子设备的电动机的三相四线制系统）等等。

3，4+1及5芯等径的电缆主要用在单相负荷较大的三相四线制系统供电、含电子设备的三相四线制系统供电（如电梯供电）、谐波较大的三相四线制系统供电（如变频设备供电）；4，当电缆截面积小于等于16平方时，不能选用3+1电缆，要用4芯等截面电缆篇三：铜芯电线电缆载流量标准铜芯电线电缆载流量标准电缆载流量口决：估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是”截面乘上一定的倍数”来表示，通过心算而得。

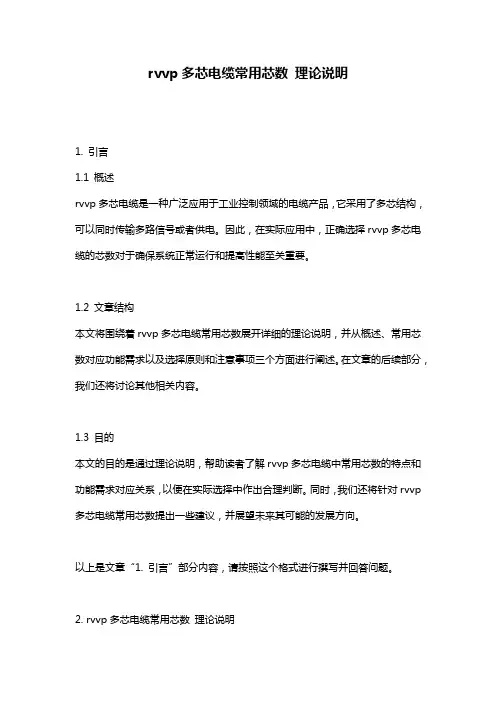

rvvp多芯电缆常用芯数_理论说明

rvvp多芯电缆常用芯数_理论说明

rvvp多芯电缆常用芯数理论说明1. 引言1.1 概述rvvp多芯电缆是一种广泛应用于工业控制领域的电缆产品，它采用了多芯结构，可以同时传输多路信号或者供电。

因此，在实际应用中，正确选择rvvp多芯电缆的芯数对于确保系统正常运行和提高性能至关重要。

1.2 文章结构本文将围绕着rvvp多芯电缆常用芯数展开详细的理论说明，并从概述、常用芯数对应功能需求以及选择原则和注意事项三个方面进行阐述。

在文章的后续部分，我们还将讨论其他相关内容。

1.3 目的本文的目的是通过理论说明，帮助读者了解rvvp多芯电缆中常用芯数的特点和功能需求对应关系，以便在实际选择中作出合理判断。

同时，我们还将针对rvvp 多芯电缆常用芯数提出一些建议，并展望未来其可能的发展方向。

以上是文章“1. 引言”部分内容，请按照这个格式进行撰写并回答问题。

2. rvvp多芯电缆常用芯数理论说明2.1 rvvp多芯电缆概述rvvp多芯电缆是一种灵活、抗干扰能力强的通信电缆，常用于各种场合的传输系统中。

它由一根或多根铜线组成，通过绝缘材料分离并覆盖保护。

每个铜线被称为一根“芯”，而“多芯”表示这种电缆中有多个独立的铜线。

2.2 常用芯数对应功能需求在实际应用中，不同的功能需求需要具备不同数量的芯来满足。

以下是常见的rvvp多芯电缆常用芯数及其对应功能需求的情况：1. 2芯- 这是最基本和最简单的rvvp多芯电缆配置，适用于低容量数据传输和通信需要。

常见用途包括监控摄像头、门禁系统等。

2. 4芯- 这种配置常见于音频和视频传输领域，例如音响系统或舞台灯光系统。

同时可以支持一些简单的数据传输需求。

3. 8芯- 较为常见且通用的配置，适用于较高容量数据传输和通信需求。

常见用途包括计算机网络、数据中心或工控系统。

4. 16芯及以上- 这些配置适用于更复杂的通信系统，可以支持更高的传输速率和更大容量的数据传输。

常见用途包括大型建筑物、工厂或校园内的综合网络系统。

35kV电缆设计中三芯与单芯电缆的选择与比较

35kV电缆设计中三芯与单芯电缆的选择与比较
2011 年第 5 期 No． 5 2011
电线电缆 Electric Wire ＆ Cable
2011 年 10 月 Oct． ，2011
35 kV 电缆设计中三芯与单芯电缆的选择与比较
韩立奎， 王海涛， 韩晓冰
（ 德州供电公司，山东 德州 253008）
摘要： 电力电缆的三芯与单芯的选取一般遵循如下规律： 6 ～ 10 kV 电缆选择三芯电缆，66 kV 及以上电缆选择
pregnated paper insulated cables［S］．
铠装结构 不锈钢铠装
铠装电阻 /（ Ω /m）
0． 000 563
铠装损耗 比值 λ2
2． 048
铠装损耗 /（ W /m）
27． 6
［4］ Methods to prevent mechanical damage to submarine cables［C］/ / presented by Cigre Working Group 21 as Session Paper 12-21 at the 1986 Cigre Session，Paris，France．
［7］ GB / T 12706． 2—2002 额定电压 1 kV 到 35 kV 挤包绝缘电力 电缆及附件 第 2 部分 额定电压 6 kV 到 30 kV 电缆［S］．
［8］ IEC 60287 Electric cables-calculation of the current rating［S］． ［9］ 马国栋． 电线电缆载流量［M］． 北京： 中国电力出版社，2002．
本文研究的问题是： 在实际 35 kV 电缆工程中 经常用到的电缆截面在 400 mm2 或 500 mm2 时如 何选择单芯与三芯电缆。因为通过查询电缆产品型 录，这两种截面的 35 kV 电缆无论三芯与单芯，都可

电缆芯数的选择

电缆芯数的选择

“1进线电缆的芯数与接地形式有关，TN-C、TN-C-S接地系统均采用L1,L2,L3,PEN四线引至建筑物配电箱重复接地；TN-S接地系统从变电所引出L1,L2,L3,N,PE五线。

2电缆截面小于16平方时N线和相线同截面，大于16平方时N线不小于相线截面的一半。

气体放电灯为主、单相负荷较多的回路N线与相线截面相同。

”
“看低压配电系统的接地形式了,如为TN-S系统,则单相负荷一般为三芯,一芯是火线,一芯是中性线,一芯是PE线,三相负荷就是五芯线了.至于3+1芯,还有3+2芯,4+1芯.这里的1都是PE线,截面大于16的中性线和PE线是火线的一半.对照明负荷来说,单相不平衡,所以一般4+1芯,中性线的截面与火线同”
“到控制箱去的要有五芯的，原因在于控制箱要用220V电源，需要N线。

而电机不需要N线，所以四芯就可以了。

”
“电线、电缆，照明供电为4+1芯，电力箱供电一般为3+2芯；给UPS、电梯、变频设备（水泵、电机配电箱）供电的电线、电缆为4+1芯”
1，3+1电缆主要供电动机及不使用N线的三相平衡负荷中；
2，3+2电缆主要用在三相负荷平衡三相四线制系统（如消防泵、排烟风机、不含电子设备的电动机的三相四线制系统）等等。

3，4+1及5芯等径的电缆主要用在单相负荷较大的三相四线制系统供电、含电子设备的三相四线制系统供电（如电梯供电）、谐波较大的三相四线制系统供电（如变频设备供电）；
4，当电缆截面积小于等于16平方时，不能选用3+1电缆，要用4芯等截面电缆
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。

常用电线电缆规格型号及用途

常用电线电缆规格型号及用途

常用电线电缆规格型号及用途常用电缆型号含义及用途电缆型号BX,BLX橡胶含义绝缘电线用途固定敷设于室内或室外，明敷，暗敷或穿管，作为设备安装用线。

BXF,BLXFBXH,BXLHFBV,BLV氯丁橡胶绝缘电线橡胶绝缘和护套电线聚氯乙烯绝缘电线同BX型，耐气候好，适用于室外。

同BX型，适用于较潮湿的场所和作为室外进户线。

同BX型，但耐湿性和耐气候性较好。

芯数：1芯截面范围mm：1.5~400；0.75~1BLV截面范围mm：2.5~400.BVR聚氯乙烯绝缘软电线同BV型，仅用于安装时要求柔软的场所，电压芯数：1芯。

BVV,BLVV聚氯乙烯绝缘和护套电线利用场所：固定敷设于要求机器防护较高，潮湿截面规模mm：1.5~35芯数：2~5芯0.75~101芯BVVBBLVVB聚氯乙烯绝缘聚氯乙烯护套铜芯扁护套线使用场合：固定敷设于要求机械防护较高，潮湿截面范围mm：0.75~102.5~10芯数：2~3芯BV-105BLV-105BVR-105耐热105℃聚氯乙烯绝缘电线耐热105℃聚氯乙烯绝缘软电线同BV型，用于45℃及以上高温环境中同BVR型，用于45℃及以上高温环境中RV单芯铜芯氯乙烯绝缘软线供各种移动电器，仪表。

电信设备，自动化装置接线用；也用于内部安装用线，安装环境温度不低于-15℃。

用于XXX，仪器仪表，家用电器，动力照明等要求柔软的中央。

截面范围mm：1.5~2400.5~1芯数：1芯RPV铜芯氯乙烯绝缘屏蔽软线使用场合：XXX使用和安装时要求柔软的场合，以及需放干扰线路的连接。

截面范围mm：0.08~2.50.08~1.5芯数：1芯2芯使用场合：XXX使用和安装时要求柔软的场合，带有护套用于防潮和机械防护以及需防干扰线路的连接。

截面范围mm：0.08~2.5芯数：1芯截面范围mm：0.08~1.5芯数：2芯截面规模mm：0.12~1.5芯数：3芯截面规模mm：0.12~0.4芯数：4~24芯供各种移动电器，外表。

电力电缆芯数

电力电缆芯数

电力电缆芯数
（1）1KV及以下电源中性点直接接地时，三相回路的电缆芯数选择；
保护线与中性线合用同一导体时，选用四芯电缆。

保护线与中性线各自独立时，选用五芯电缆。

（2）1KV及以下电源中性点直接接地时，单相回路的电缆芯数选择；
保护线与中性线合用同一导体时，应选用两芯电缆。

保护线与中性线各自独立时，选用三芯电缆。

（3）3~35KV三相供电回路的电缆芯数的选择；
工作电流较大的回路可选用3根单芯电缆电缆敷设于水下时可选用三根单芯电缆。

三芯电缆可选用普通统包型，也可选用3单芯电缆绞合构造型。

（4）110KV及以上供电回路；
每回应选用3根单芯电缆。

电缆选型及敷设

电缆选型及敷设
•12
电缆的电压等级
电缆使用电压U0/U说明：U0—电缆导体与屏蔽或 金属套之间的额定工频电压；U—电缆导体之间 的额定工频电压（相电压）
厂内低压设备使用电压等级：0.6/1KV（交联聚乙 烯及聚氯乙烯电力电缆）；300/500V（ YZ：中 型橡套软电缆）；450/750V（控制电缆）；当系 统中的单相接地故障能很快切除，在任何情况下 故障持续时间不超过1min时，可以选用以上三种 电压等级 。
1 环境温度差异。 2 直埋敷设时土壤热阻系数差异。 3 电缆多根并列的影响。 4 户外架空敷设无遮阳时的日照影响。
•20
中性线、保护线、保护中性线的截面选择：⑴在三相四线制配电系统 中，中性线N的允许载流量不应小于线路中的最大不平衡负荷电流， 在主要负荷的照明供电线路，N线截面不应小于相线截面（考虑功率 因素低，谐波较大的灯具）。
控制电缆 ⑴电缆线芯的长期允许工作温度不大于90℃； ⑵敷设电缆时环境温度不低于0℃，推荐的允许弯曲半径 为;无铠装层的电缆，应不小于电缆外径的6倍；有铠装 或铜带屏蔽结构的电缆，应不小于电缆外径的12倍，有 屏蔽层结构的软电缆，应不小于电缆外径的12倍；
•9
电缆芯数选择
电缆芯数的选择：⑴电压1KV及以下的三相四线制低压配 电系统，若第四芯为PEN线时，应采用四芯型电缆而不得 采用三芯电缆加单芯电缆组合成一回路的方式，比如TNC系统；当PE线作为专用而与带电导体N线分开时，则应 用五芯型电缆，比如TN-S系统。若无五芯型电缆时可采 用四芯型电缆加单芯电缆电线捆扎组合的方式，PE线也 可以采用电缆的护套、屏蔽层、铠装等金属外护层等，分 支单相回路带PE线时应采用三芯电缆。如果是三相三线 制系统，则采用四芯电缆，第四芯为PE线。（3）控制电
