热冲压成型概述

热冲压成型工艺流程预热处理冲压成形
热冲压成型工艺流程主要包括以下步骤：
1. 预热处理：首先，将需要加工的钢板进行预热处理。

预热温度通常控制在800℃\~950℃之间，以保证钢板的均匀加热和塑性变形。

同时，为了防止钢板在加热过程中氧化，需要采用保护气体或真空加热方式。

2. 冲压成形：将预热的钢板放入冲压模具中，通过冲压机施加压力进行成型。

冲压过程中需控制好压力、速度和时间等参数，以保证钢板的塑性变形和模具的完好无损。

同时，为了确保成品的精度和质量，需要对冲压过程中的压力、速度和时间等参数进行实时监控和调整。

在热冲压成形过程中，钢板在加热和冷却的过程中会发生相变硬化，从而提高其强度和韧性。

这种技术也被称为“冲压硬化”技术。

经过热冲压成形后的钢板，其强度可以大幅提高，例如从初始的500\~600MPa提高到1500MPa，同时零件的硬度也可以达到50HRC。

但需要注意的是，热冲压成形后的钢板伸长率会有所下降。

此外，完成冲压加工后，还需要对板材进行回火处理，以消除加工过程中的残余应力，并提高板材的韧性和可塑性。

最后，还需要对成型件进行后处理，包括去毛刺、打磨、修整等操作，以及可能的涂装或喷涂处理，以确保成品的表面质量和尺寸精度符合要求。

总的来说，热冲压成型工艺流程是一个复杂而精细的过程，需要严格控制各个环节的参数和操作，以保证最终产品的质量和性能。

汽车工业中热冲压成形工艺的应用汽车是现代社会中不可或缺的交通工具，汽车工业的发展日新月异，技术的不断进步给汽车制造业带来了更多的挑战和机遇。

在汽车制造过程中，热冲压成形工艺是一项非常重要的工艺，它在汽车制造过程中发挥着至关重要的作用。

热冲压成形工艺是指在高温下对金属进行强制成形的工艺。

与常规冷冲压成形工艺相比，热冲压成形具有更高的变形能力，更好的成形质量和更广泛的应用范围。

在汽车制造中，热冲压成形主要应用于汽车车身结构件、发动机缸体、底盘零部件等领域，其灵活性和高效性使其成为现代汽车制造中不可或缺的一部分。

热冲压成形工艺在汽车车身结构件的制造中发挥着至关重要的作用。

汽车车身结构件是汽车的主体部件，它承受着汽车的整个结构重量和车内乘客的安全。

热冲压成形工艺可以有效地提高车身结构件的强度和成形质量，使得汽车在碰撞等情况下具有更好的安全性能。

热冲压成形还可以减轻车身结构件的重量，提高汽车的燃油经济性和减排性能，符合现代汽车制造的环保要求。

热冲压成形工艺在汽车发动机缸体制造中也有着广泛的应用。

发动机是汽车的心脏，发动机缸体是发动机最重要的部件之一。

采用热冲压成形工艺可以有效地提高发动机缸体的强度和耐磨性，使得发动机在高速运转时具有更好的稳定性和可靠性。

热冲压成形还可以大幅度地减轻发动机缸体的重量，提高发动机的动力性能和燃油经济性，符合现代汽车制造对动力系统轻量化和高效化的要求。

热冲压成形工艺在汽车制造中具有着广泛的应用前景和重要的意义。

随着汽车工业的不断发展和技术的不断进步，热冲压成形工艺将会在汽车制造中发挥更加重要的作用。

未来，随着新材料和新工艺的不断涌现，热冲压成形工艺将会在汽车制造中实现更大的突破和创新，为汽车制造业的发展注入新的活力和动力。

相信在不久的将来，热冲压成形工艺将成为汽车制造中的一项关键技术，为汽车工业的发展注入新的动力和活力。

金属材料的成型加工技术金属材料是人类使用最广泛的材料之一，在各种工业领域和日常生活中都有着重要的地位。

为了满足不同的使用需求，金属材料需要经过一系列的加工处理，其中最基本的是成型加工技术。

一、成型加工技术概述成型加工技术是指在一定的压力和温度条件下，使原材料发生塑性变形，通过模具的作用转化为所需形状的、成型加工过程。

它是金属加工技术中最基础、最广泛的一种加工方法。

成型加工技术分为压力成型和非压力成型两大类。

压力成型包括冷冲压、热冲压、挤压、锻压、旋压等，非压力成型包括铸造、粉末冶金、拉伸、深冲、铆接等。

二、冷冲压技术冷冲压是指在室温下将金属板料或金属带材通过压力作用使其变形，以达到成型目的的加工方法。

常用的冷冲压设备主要有冲床、剪板机、卷板机和折弯机等。

冷冲压常用于金属制品的生产，如汽车零部件、电子产品外壳、家用电器、工业机械等。

它具有成型精度高、高效率、成本低、材料利用率高等优点，但也有制造周期长、模具制备困难等缺点。

三、热冲压技术热冲压是指把金属材料加热到一定温度，再进行冲压加工的方法。

它的主要优点是能够提高材料的塑性，使其在变形过程中不容易出现裂纹和缺陷，成型精度高。

常用的热冲压设备有热冲压机和热挤压机。

热冲压技术主要应用于高精度金属制品的生产，如航空航天零部件、精密仪器、电子产品等。

但也存在能源消耗大、成本高等弊端。

四、挤压技术挤压是指将加热后的金属材料通过挤压机的模孔中，使其发生塑性变形，从而成型的加工方法。

挤压可分为直接挤压和间接挤压两种。

直接挤压是指将金属块材通过模孔，由一对锥形轮不停转动挤压，使其变形成型。

间接挤压是指将金属坯料放入模具中，利用一对挤压头挤压，使其变形并成型。

挤压技术主要用于大批量、高精度的金属制品的生产，如铝合金门窗、汽车铝合金零件、电力器材等。

五、锻压技术锻压是指将金属材料加热至一定温度后，在给定的压力下进行冲压成型的加工方法。

它以成型精度高、机械性能好、耐磨损等优点而被广泛使用。

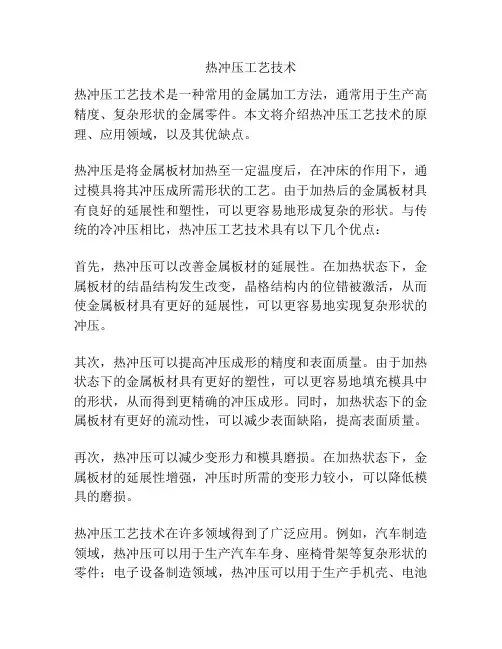

热冲压工艺技术热冲压工艺技术是一种常用的金属加工方法，通常用于生产高精度、复杂形状的金属零件。

本文将介绍热冲压工艺技术的原理、应用领域，以及其优缺点。

热冲压是将金属板材加热至一定温度后，在冲床的作用下，通过模具将其冲压成所需形状的工艺。

由于加热后的金属板材具有良好的延展性和塑性，可以更容易地形成复杂的形状。

与传统的冷冲压相比，热冲压工艺技术具有以下几个优点：首先，热冲压可以改善金属板材的延展性。

在加热状态下，金属板材的结晶结构发生改变，晶格结构内的位错被激活，从而使金属板材具有更好的延展性，可以更容易地实现复杂形状的冲压。

其次，热冲压可以提高冲压成形的精度和表面质量。

由于加热状态下的金属板材具有更好的塑性，可以更容易地填充模具中的形状，从而得到更精确的冲压成形。

同时，加热状态下的金属板材有更好的流动性，可以减少表面缺陷，提高表面质量。

再次，热冲压可以减少变形力和模具磨损。

在加热状态下，金属板材的延展性增强，冲压时所需的变形力较小，可以降低模具的磨损。

热冲压工艺技术在许多领域得到了广泛应用。

例如，汽车制造领域，热冲压可以用于生产汽车车身、座椅骨架等复杂形状的零件；电子设备制造领域，热冲压可以用于生产手机壳、电池罩等精密零件；航空航天领域，热冲压可以用于生产飞机的机身、发动机零件等。

然而，热冲压工艺技术也存在一些局限性和挑战。

首先，热冲压工艺需要对加热温度、加热时间等参数进行精确控制，否则容易导致冲压成形不良。

其次，由于金属在加热过程中容易发生氧化、变色等问题，需要采取相应的防护措施，增加生产成本。

此外，热冲压工艺还需要使用专门的设备和模具，投入成本较高。

综上所述，热冲压工艺技术是一种高效、精确的金属加工方法，具有广泛的应用前景。

随着科技的不断进步和工艺技术的不断改进，相信热冲压工艺技术将在未来的金属加工领域发挥更大的作用。

汽车工业中热冲压成形工艺的应用【摘要】热冲压成形工艺在汽车工业中扮演着重要的角色，本文将从汽车车身制造、发动机制造、零部件制造等方面介绍其应用。

热冲压成形不仅提高了零部件的强度和耐久性，还能减轻汽车重量，提高汽车性能。

但是在实际应用中，由于工艺复杂和设备投资较高，还存在一定的挑战。

随着技术的不断进步和发展，热冲压成形工艺在汽车工业中仍具有巨大的应用前景。

通过本文的介绍与分析，读者可以了解到热冲压成形工艺在汽车工业中的重要性和广泛应用，以及对汽车工业发展的积极影响，为相关领域的研究和应用提供参考。

【关键词】汽车工业、热冲压成形工艺、车身制造、发动机制造、零部件制造、影响、优势、不足、应用前景1. 引言1.1 热冲压成形工艺概述热冲压成形是一种将金属材料加热至高温，然后在高温下进行冲压成形的工艺。

这种工艺可以提高金属材料的塑性，减少成形过程中的应力和变形，从而得到更加复杂和精密的零件。

热冲压成形一般包括加热、成形和冷却三个阶段，其中加热阶段可以采用火炬加热、电加热或感应加热等不同方式。

成形阶段主要通过模具对加热后的金属材料进行形状调整，而冷却阶段则是将成形后的零件迅速冷却至室温，固定其形状。

热冲压成形工艺具有成形速度快、成形精度高、表面质量好等优点，特别适用于生产复杂形状、高精度要求的汽车零部件。

热冲压成形还可以有效提高金属材料的强度和硬度，延长零件的使用寿命。

在汽车工业中，热冲压成形已经成为一项重要的制造工艺，广泛应用于车身、发动机和各种零部件的制造中，为汽车工业的发展提供了强大的支撑。

2. 正文2.1 热冲压成形在汽车车身制造中的应用热冲压成形技术在汽车车身制造中具有重要的应用价值。

通过热冲压成形，可以实现复杂形状的零部件生产，并提高零部件的强度和耐磨性。

在汽车车身制造中，热冲压成形可以用于生产车门、车轮罩、车顶等车身部件。

热冲压成形可以实现对车身零部件的精确成形。

传统的冲压工艺往往无法满足对复杂形状的要求，而热冲压成形技术可以通过加热金属材料，使其更加易于成形，从而实现对复杂形状的零部件的生产。

热冲压成形工艺解析热冲压成形工艺解析随着汽车轻量化的发展，钢板热冲压技术应运而生，其将高强度钢板在温度场内由奥氏体转变为马氏体，提高了板料的强度，降低了板料的重量。

本文对热冲压成形板料和设备应用进行了总结，并预测了热冲压技术的未来发展趋势...安全、节能和环保是消费者最关心的汽车性能指标。

目前，降低汽车燃料消耗、减少CO2和废气排放是社会的主要需求。

车身轻量化对于减轻整车自身重量、降低油耗和促进节能环保至关重要。

为了适应轻量化的发展趋势，热成形工艺和应用技术应运而生。

热成形压力机简称热冲压，是相对于常见的冷冲压成形而言。

为了帮助减轻汽车自身重量并提高汽车的安全性，钢铁业开发出许多种类的高强度钢板。

为了克服高强度钢板冷成形的困难，热冲压需要通过将钢板加热，使其板料上产生一个不断变化的温度场。

在温度场的影响下，板料的基体组织和力学性能发生变化，导致板料的应力场也发生变化，同板料的应力场变化又反作用于温度场。

热成形工艺过程为：首先将常温下强度为500～600MPa的硼合金钢板加热到约940℃，全奥氏体后，将材料从加热炉转移到热成形的压力机中，该过程在空气中进行，必须尽快完成，如果成形前材料温度降到750℃以下，就可能形成铁素体从而恶化零件的机械性能。

送入内部具有冷却系统的模具内，压力机进行冲压、成形。

板料在模具内快速冷却(水冷)，将奥氏体转变为马氏体(200℃以下)，冷却速度一般为-40～100℃/s以保证零件的淬透性，使冲压件得到硬化，大幅度提高强度(1500MPa)。

所以热成形工艺就是板料内部温度场与应力场共存且相互耦合的变化过程。

热冲压成形的生产流程为拆垛装置、加热炉、上料装置、成形冷却、激光切割和喷丸涂油，如图1所示。

图1 热冲压成形的工艺流程热成形板料选择目前，热成形用钢均选用硼钢，因微量的硼可有效提高钢的淬透性，使零件在模具中以适当的冷却速度获得所需要的马氏体组织，从而保证零件的高强度。

热成形冲压板材主要分为镀层与无镀层板材。

热冲压成型工艺嘿，前几天我去一个汽车工厂参观，一进去就看到好多机器在忙碌地工作着。

我就好奇呀，这些汽车零件是怎么生产出来的呢？后来我发现有一个车间在进行热冲压成型工艺。

这就让我想到了热冲压成型工艺。

咱就说说这热冲压成型是咋回事吧。

你想啊，这热冲压成型就像给金属材料做了一个大变身。

首先呢，把一块普通的金属板加热到很高的温度，就像把一块冰放到热水里，让它变得软软的。

然后呢，把这块变软的金属板快速放到一个模具里，就像把一块面团放到一个饼干模具里。

接着呢，用很大的压力把金属板压成模具的形状，就像用手使劲按一块橡皮泥。

最后呢，把成型的零件拿出来冷却，就像把一块热蛋糕拿出来晾凉。

这样，一个坚固又漂亮的汽车零件就做好啦。

那为啥要用热冲压成型工艺呢？这是有原因的。

首先啊，热冲压成型可以让金属材料变得更加强壮。

就像一个人经过锻炼，变得更有力量。

加热后的金属材料在模具里被压成型，它的内部结构会发生变化，变得更加紧密，强度也会大大提高。

这样生产出来的汽车零件就更加安全可靠。

其次呢，热冲压成型可以做出很复杂的形状。

就像一个魔法师可以变出各种神奇的东西。

有些汽车零件的形状很复杂，用普通的加工方法很难做到。

但是热冲压成型可以轻松地把金属板压成各种形状，满足汽车设计的需要。

最后啊，热冲压成型可以提高生产效率。

就像一个快速的流水线，可以快速地生产出很多零件。

热冲压成型工艺速度快，而且可以一次成型，不需要很多后续的加工，所以可以大大提高生产效率。

比如说，我看到那些经过热冲压成型的汽车零件，就想象着它们在汽车上发挥着重要的作用。

咱要是想让汽车更加安全、漂亮、高效，就得了解这些热冲压成型工艺。

不能只看到汽车的外表，要知道它里面的零件是怎么生产出来的。

总之啊，热冲压成型工艺就像一个神奇的魔法，能把普通的金属板变成坚固又漂亮的汽车零件。

嘿，现在想想，那个汽车工厂还真让人印象深刻呢。

Internal Combustion Engine&Parts0引言2017年我国汽车的保有量约为2.17亿辆。

随着汽车保有量的逐年增加，带来的能源消耗问题与环境污染问题日趋严重。

目前，主要通过提高发动机燃油效率、采用新能源发动机、汽车轻量化，来改善汽车油耗和污染问题。

有相关研究表明，汽车的耗油量与汽车自身的质量成正比，若汽车自身的质量降低10%，则汽车的耗油量与污染物的排放将降低约6-8%[1]。

汽车轻量化主要通过使用高强度钢、超高强度钢代替传统钢种，在相同密度的前提下减少汽车重量。

此外，还可以进行汽车结构优化来减轻汽车重量[2]。

1热冲压成形技术1.1热冲压成形技术的简介轧制状态下的超高强度钢的屈服强度与传统合金钢类似约为280-400MPa，抗拉强度大于450MPa，而在经过淬火、渗氮等热处理后，其强度可达到1000-1500MPa，约为普通钢材的3-4倍[3]。

由于在室温下强度钢和超高强度钢的屈强比较大，塑性变形范围较小，在较大的成形力的作用下容易开裂。

因其在成型加工之后具有非常高的强度，容易发生回弹现象，使制件的尺寸稳定性下降[4]。

人们为解决在汽车制造中出现的此类问题，提出了热冲压成形技术。

热冲压成型技术是在汽车轻量化的设计要求下，出现的一种材料成形的先进技术，主要用于强度钢、超高强度钢的成形加工。

具体指先将强度钢板或超高强度钢板加热到900-950℃下并保温2-3min使之完全奥氏体化，再利用装有特殊夹持机构的机械手臂将加热后的钢板快速精准地放入模具中进行冲压加工，保压一段时间后在模内进行淬火处理，得到马氏体组织[5]。

1.2热冲压成形技术的工艺流程强度钢板或超高强度钢板的热冲压成形工艺流程为：下料→加热（900-950℃）并保温（2-3min）→快速转移坯料→快速合模→冲压→保压→模内冷却（水冷至200℃）→保压→冷却至室温→开模取件→后期处理（激光切割等）。

由上述工艺流程可知，其中最为主要的工序就是模内冷却，这对模具的耐热性、导热性、耐磨性等性能有着极大的要求。

热冲压定义热冲压是一种金属加工工艺，它是将金属材料加热至一定温度后进行冲击成形的过程。

热冲压相较于常规冲压具有更高的形变能力和更好的加工性能，能够实现复杂形状的成形，并且可以提高材料的力学性能和表面质量。

热冲压的工艺流程包括材料的加热、模具的预热、冲压成形和冷却退火等步骤。

首先，通过加热设备将金属材料加热至一定温度，通常是材料的再结晶温度以上。

加热的目的是提高材料的塑性，降低冲击成形时的形变阻力。

然后，将预热的模具安装到冲压机上，通过冲击力将加热后的金属材料冲击成形。

冲击过程中，材料会发生塑性变形，从而得到所需的形状。

最后，将成形后的零件进行冷却退火，以消除应力和提高材料的力学性能。

热冲压相较于常规冲压具有以下几个优势。

首先，热冲压能够实现复杂形状的成形，可以生产一些常规冲压难以加工的零件，如多孔零件、异型零件等。

其次，热冲压能够提高材料的力学性能。

由于加热后的材料具有较好的塑性，能够在冲压过程中发生更大的形变，从而提高零件的强度和硬度。

此外，热冲压还可以改善材料的表面质量，减少表面缺陷和残留应力，提高零件的耐腐蚀性和耐磨性。

热冲压在实际应用中有广泛的用途。

它可以用于汽车、航空航天、电子、电器等行业的零部件制造。

例如，汽车发动机的活塞、连杆、气门等零件常常采用热冲压工艺进行加工，以提高零件的强度和耐久性。

此外，热冲压还可以用于制造锻件、粉末冶金件、高强度螺栓等特殊零件。

尽管热冲压具有许多优势，但也存在一些限制和挑战。

首先，热冲压需要相对较高的设备和能源投资，加热和冷却退火设备的成本较高。

其次，热冲压对模具的要求较高，模具的设计和制造难度较大。

此外，热冲压过程中材料易受氧化和变色的影响，需要采取一些措施来保护材料的表面质量。

热冲压是一种高效、精密的金属加工工艺，能够实现复杂形状的成形，并提高材料的力学性能和表面质量。

它在汽车、航空航天、电子等行业有广泛的应用前景。

随着科技的不断进步和工艺的不断改进，热冲压将继续发展壮大，为各行各业提供更高质量的零部件。

[精彩]高强钢板热冲压成型概述高强钢板热冲压成型概述高强度钢板是指牌号Q420钢，强度高，特别是在正火或正火加回火状态有较高的综合力学性能。

主要用于大型船舶，桥梁，电站设备，中、高压锅炉，高压容器，机车车辆，起重机械，矿山机械及其他大型焊接结构件。

牌号Q460钢，强度最高，在正火，正火加回火或淬火加回火状态有很高的综合力学性能，全部用铝补充脱氧，质量等级为C、D、E级，可保证钢的良好韧性的备用钢种。

用于各种大型工程结构及要求强度高，载荷大的轻型结构。

热冲压成形技术，是将硼钢钢板(初始强度为500,600MPa)加热至奥氏体化状态，快速转移到模具中高速冲压成形，在保证一定压力的情况下，制件在模具本体中以大于27?/s的冷却速度进行淬火处理，保压淬火一段时间，以获得具有均匀马氏体组织的超高强钢零件的成形方式。

目前热成形用钢有4种:Mn-B系列,Mn-Mo-B系列, Mn-Cr-B系列,Mn-W-Ti-B系列(B钢的应用主要是为了提高钢板的淬透性)。

其中，汽车覆盖件热成形钢板一般分为带涂层钢板以及不带涂层钢板两种。

不带涂层钢板加热时需要保护气体保护，成形后一般需要喷丸处理，以消除表面的氧化皮。

热冲压成形技术分直接热成形以及间接热成形两种。

目前对汽车的碰撞安全性要求越来越高，同时，对汽车的二氧化碳排放量限制越来越严格。

因此，人们不得不努力一种质量较轻，同时强度又较高的汽车覆盖件生产工艺。

在高强度下，采用普通的冷冲压方式，最终成形零件的回弹以及模具的磨损等都难以解决，在这种情况下产生了热成形高强度马氏体钢及相应的工艺成形技术，其应用也取得了进一步的发展。

热冲压成形的优点:得到的是超高强度的车身零件;可以减轻车身重量;能提高车身安全性、舒适性;改善了冲压成形性;提高了零件尺寸精度;可以提高焊接性、表面硬度、抗凹性和耐腐蚀性;降低了冲压机吨位要求。

简述热冲压成型工艺流程热冲压成型工艺流程是个很有趣的东西呢。

热冲压成型呀，它就是把一些材料变成我们想要的形状的过程。

那这个材料呢，通常是高强度的硼钢之类的。

一、加热阶段。

我们得先把材料放到加热炉里面去加热。

这就像是给材料做个热身运动，要把它加热到很高的温度哦，一般是在900摄氏度左右呢。

想象一下，材料在加热炉里就像在蒸桑拿，热得浑身都软乎乎的，这样它才好被我们摆弄成各种形状。

这个加热的时间也不能太短，得保证材料每个部分都热透了，就像我们做饭得把菜炒熟一样，得给足时间，大概要几分钟的时间呢。

二、转移阶段。

材料加热好啦，这时候就要赶紧把它转移到冲压模具里面去。

这个过程得快，为啥呢？因为材料一离开加热炉就开始降温了，如果降得太多，它就又变硬不好塑形了。

就像是我们刚从热水里捞出来的面条，得赶快放到碗里加调料，不然就坨了。

在转移的时候，要用专门的工具，像机械手臂之类的，要稳稳地把热乎乎的材料送到模具那里。

三、冲压阶段。

材料到了冲压模具里，就开始被压啦。

冲压模具就像一个超级大力士，用力把材料压成我们预先设计好的形状。

这个压力可不小呢，能达到几千吨。

在这么大的压力下，材料就只能乖乖听话，变成我们想要的汽车零部件之类的形状啦。

这时候的材料就像是一块橡皮泥，被我们捏成了各种可爱的形状。

不过这个过程可不像我们捏橡皮泥那么轻松，得精确控制压力和模具的闭合情况，不然做出来的东西就不符合要求了。

四、保压和淬火阶段。

冲压完了还不算完哦。

还要保持一定的压力，这个叫做保压。

保压的时候呢，同时还要对材料进行淬火。

淬火就像是给材料洗个冷水澡，让它快速冷却。

这样做可以让材料的强度变得更高，就像我们锻炼身体后，身体变得更强壮一样。

淬火的速度也很重要，如果太慢，材料的性能就达不到我们想要的效果了。

五、脱模阶段。

最后呢，就是把成型后的零件从模具里取出来啦。

这时候零件已经是我们想要的形状了，就像小婴儿从妈妈肚子里出生一样，要小心翼翼地把它从模具这个“小窝”里拿出来。

热成型工艺技术热成型工艺技术是一种常用的工艺方法，用于将塑料材料加热至可塑状态，然后通过模具进行成型。

热成型工艺技术具有成本低、生产效率高、制品精度高等优点，被广泛应用于塑料制品的生产过程中。

热成型工艺技术可以分为热冲压、热挤压和热吹塑等几种形式。

其中，热冲压是通过将塑料材料加热至可塑状态，然后放入冲压机内进行冲压，通过模具将塑料板材冲压成所需的形状。

热挤压是通过将塑料材料加热到可塑状态，然后通过挤出机将塑料挤压到模具中，形成所需的形状。

热吹塑则是先将塑料加热至可塑状态，然后通过吹塑机将塑料膨胀成空心制品。

热成型工艺技术具有一定的工艺参数，例如加热温度、加热时间、冷却时间等。

这些工艺参数的选择会直接影响最终产品的质量和性能。

一般来说，加热温度要控制在塑料的熔融温度到热分解温度之间，以保证塑料能够达到可塑状态而不发生分解。

加热时间要根据塑料的类型和厚度来确定，一般来说，厚度较大的制品需要较长的加热时间。

冷却时间要充分保证制品的硬化，以避免在取模过程中变形。

热成型工艺技术在塑料制品生产中具有广泛应用。

例如，手机壳、电视外壳、汽车零部件等塑料制品的生产过程中，都离不开热成型工艺技术的应用。

热成型工艺技术具有快速高效的特点，能够大大提高生产效率，降低生产成本。

此外，热成型工艺技术还可以制作出各种形状复杂的制品，提供了更多设计的可能性。

热成型工艺技术制作的制品具有一定的强度和韧性，可以满足不同应用领域的需求。

但是，热成型工艺技术也存在一定的局限性。

首先，塑料材料的选择和质量会直接影响制品的质量和性能。

不同的塑料材料对加热温度和时间有不同的要求，需要根据具体的材料选择合适的工艺参数。

其次，热成型工艺技术在成型过程中会产生一定的废料，对资源有一定的浪费。

因此，在使用热成型工艺技术时，需要合理选择工艺参数，尽量减少废料的产生，提高生产效率和质量。

综上所述，热成型工艺技术是一种常用的工艺方法，具有成本低、生产效率高、制品精度高等优点。
