有线电视系统安装工艺流程

电视系统安装工艺方案1.工艺概述电视系统安装工艺方案是指在建筑物内或室内环境中，通过合理的布线配置和设备安装，实现电视信号的传输和播放，使用户能够正常观看电视节目。

工艺方案需要考虑建筑物结构、电视信号强度、用户需求等多个因素，以确保安装的效果和质量。

2.工艺流程2.1前期准备（1）调研环境情况：对建筑物结构、电视信号覆盖范围、用户需求等进行现场调研，确定工艺方案的可行性。

（2）设计方案：根据调研结果，设计出符合用户需求和环境条件的电视系统安装方案。

（3）制定施工计划：确定施工时间、人员配备和工作流程等，合理安排工作进度。

2.2线路布线（1）确定布线路径：根据建筑物的结构和用户需求，确定电视信号线和电源线的布线路径，确保信号传输的稳定性和安全性。

（2）安装线管和插座：根据布线路径，进行线管的安装，将电视信号线和电源线引入到指定位置，并安装插座，以便后续设备的连接和使用。

2.3设备安装（1）安装天线：根据电视信号的强度以及用户需求，安装合适类型的天线，并调整天线的方向和角度，以获得最佳的信号接收效果。

（2）安装接收设备：根据设计方案和用户需求，安装电视机或机顶盒等接收设备，并进行必要的调试和测试，确保设备正常工作。

（3）安装音响设备（可选）：根据用户需求，安装音响设备，提供更好的音频效果。

2.4调试和测试（1）信号调试：对已安装的天线和接收设备进行调试，通过信号强度和图像质量等指标，确保电视信号的正常接收和播放。

（2）设备测试：对已安装的电视机、机顶盒和音响设备等进行功能测试，确保设备的正常工作和性能满足用户需求。

2.5收尾工作（1）线路处理：整理已安装的线管和接头，将线路固定牢固，美观整洁。

（2）系统调试：对整个电视系统进行综合调试，确保信号传输和设备配合的正常运行。

（3）用户培训：为用户进行相关设备的使用培训，包括电视信号的、频道切换、音频调整等操作。

（4）工作记录和验收：记录整个安装过程，以备后续维护和管理，进行最终验收。

有线电视系统施工方案一、施工工艺A、施工工艺流程穿线、校线→放大器、分配器、分支器的安装→系统统调→系统测试及验收→竣工文档整理。

B、线缆敷设1)缆线布放前应核对规格、程式、路由及位置与设计规定相符。

2)电缆敷设时应根据设计图上各段线路的长度来选配电缆。

避免电缆接续，当必须中途接续时应采用接插件。

3)缆线在布放前两端应贴有标签，以表明起始和终端位置，标签书写应清晰、端正和正确。

4)电源线宜与信号线、控制线分开敷设。

5)缆线的布放应平直，不得产生扭绞、打圈等现象，不应受到外力的挤压和损伤。

6)电缆的弯曲半径应大于电缆直径的15倍。

7)电缆敷设完成后应用万用表检测同轴电缆的屏蔽层与线芯是否绝缘。

C、设备安装分支分配设备安装a)施工中所使用的部件应具备防止电磁波辐射和电磁波侵入的屏蔽性能；室外使用的部件应有良好的防潮、防雨和防雷措施；b)部件及附件的安装应牢固、安全，并便于测试、检修和更换；终端面板其下沿距离地面的高度应为30cm，如地面采用活动地板时，加上活动地板内净高尺寸。

D、施工中的注意点1)施工中应避免由于非正常使用而引起的机械变形；2)分配器、分支器应具备防止电磁波辐射和电磁波侵入的屏蔽性能；3)分配器、分支器尽量安装在弱电井里面，以便于维护和检修；4)室内外连接的地方要做好防水处理；5)所有螺母螺钉均应拧紧。

二、安装调试方案A、调试工序➢前端和机房设备调试➢干线传输设备调试➢分支分配网络调试B、系统调试一）前端和机房设备的调试前端和机房设备的调试包括放大器等设备的调试。

根据前端设备设计组合图，检查各设备连接是否正确，各连线有无断路、短路，各接插器是否装配良好，然后通电：前端主要调试内容包括：（1）各设备的输入输出电平和调试；（2）有源器件AGC功能的调整；（3）邻频前端中图像伴音载波功率比调整；（4）各频道间电平差的调整；（5）各部件最佳工作状态的调整。

举例如下：调制器的调整应使调制度适当。

有线电视施工工艺 The manuscript was revised on the evening of 20211.1卫星/有线电视系统1.1.1 系统主要施工方法一、相关规范《数字电视广播条件接收系统规范》GY/T 209-2005《数字电视系统中的数据广播规范》GY/T 148-2000《基于时分复用数卫星数字电视接收机技术要求》YD/5048-1997《卫星数字电视接收机技术要求》YDN 065-1997《智能建筑工程质量验收规范》GB50339-2003《30MHz～1GHz声音和电视信号的电缆分配系统》（ GB6510-86《有线电视系统工程技术规范》 GB 50200-94《电视和声音信号的电缆分配系统》GB/T 6510-1996《有线电视与有线广播共缆传输系统技术要求》GY/T 106-1999《有线电视系统测量方法》Y/T —2004《有线数字电视广播信道编码与调制规范》GY/T 201—2004《CATV行业标准》GY/T121-1995《有线电视系统物理发泡聚乙稀绝缘同轴电缆入网技术条件和测量方法》GY/T135-1998二、系统安装工艺流程有线电视系统的施工工艺流程如下：三、施工要点及注意事项1设备安装(1)在设备安装过程中，应做好防雷接地处理：屏蔽层及器件金属接地：为减少对有线电视系统内器件的干扰（包括高频干扰和交流电干扰）和防止雷击，各设备金属外壳要求接地良好，全部连通；金属管路及线槽应与建筑防雷接地连为整体的接地。

(2)对成品进行有效的保护在屋面安装开路天线、主杆及卫星天线时，不得损坏屋面防水及装修；在吊顶内的箱、盒安装部件时，不得损坏龙骨和吊顶；修补浆活时，应对器件加强保护，防止器件损坏；使用高梯时，不得碰坏门窗和墙面。

(3)加强安全保护，做好环保措施风力大于四级或雷雨天气，严禁进行高空或户外安装作业；高空作业时，必须做好人和物的安全处理措施；施工现场的垃圾、废料应堆放在指定地点，及时清运；按照国家规范进行噪声处理。

有线电视系统施工方法及措施1.施工工艺流程系统的工艺流程如下：放线→管槽安装→穿线放缆→放大器安装→终端插座、分配器及分支器安装→系统调试→工程交验2.有线电视系统施工工艺及措施现场定位测量按照施工图中的设备、线路位置，进行现场实地测量安装支、吊架均属标准件，其长度往往不能满足安装位置的要求，需要现场测量实际尺寸，制作必要的支架、吊架，将标准支、吊架安装在自制支、吊架上。

测定电缆桥架、金属线槽、钢管的敷设位置，支、吊架安装固定位置，确定敷设方位，测量具体尺寸，画出支、吊架草图，测出桥架、金属线槽三通、弯头等尺寸，以便进行施工材料选购订货。

支、吊架加工制作：首先根据支、吊架设备的重量，选用适当的型材，如角钢或扁钢。

按照现场测绘的尺寸进行加工，支架、吊架应焊接牢固，外观尽量美观，加工完毕的支、吊架及其他附件均应除锈，除锈干净后涂一遍防锈底漆，再涂两遍色漆，油漆颜色要和设备颜色或建筑物的颜色一致。

线路敷设信号线路不宜与强电线路同管或并行敷设，走线方式及要求应符合下表。

大器的安装，在各视频电缆敷设完毕，电源线引入室内，接地线已敷设完毕，室内的地面施工完毕，粉刷和装饰工程已经结束，可进行。

设备配接线电缆由监控台、柜底部引入地槽，电缆离开机柜弯点10cm处开始成捆绑扎，根据电缆的数量每隔200～400cm绑扎一次。

所有电缆整根都应逐根标示明显永久性标志，以区分电缆去向和传输信号。

引入室内或引出室外的电（光）缆在出入口处应加装防水弯，以免雨水顺电（光）缆流入设备或监控台、柜。

视频电缆传输的电平信号很弱，其接续不但要求可靠牢固，同时不能使信号衰减太大，连接处不允许扭接，要进行焊接，端头接续插头是，线芯和屏蔽层均应焊接在插头上，插头不但要与设备插座相配套，还要与电缆外径相配套，插头插入设备插座后，用插头外套螺母应将插头插座琐紧。

安装时应合理计算每根电缆的长度，按照每盘电缆的总长综合考虑，尽量减少中间接头。

监控室一般采用单相220V、50HZ电源供电，电源内部允许混入脉冲干扰脉刺（可控硅开关电源、电弧焊接脉冲刺等），否则要隔离变压器供电。

1.目的为了规范工程项目的施工过程管理，提升项目施工工艺水平，使项目经理、专业技术支持工程师、外包施工队伍能够按照工艺规范要求进行施工，特制定本工艺规范。

2.适用范围本工艺标准适用于建筑物内接收的共用电视天线、前端设备和机房设备、传输分配部分及用户终端安装工程。

3.依据标准《建筑工程施工质量验收统一标准》GB 50300-2001《建筑电气工程施工质量验收规范》GB 50303-2002《建筑综合布线系统工程验收规范》GB 50312-2007《有线电视系统工程技术规范》 GB 50200-94《有线电视与有线广播共缆传输系统》GY/TN118—1995《智能建筑工程质量验收规范》 GB 50339-20034.施工准备4.1材料要求4.1.1各种铁件应全部采用镀锌处理。

不能镀锌处理时，应进行防腐处理。

如采用8#铅丝和钢丝绳及各种规格的铁管、角钢、槽钢、扁铁、圆钢、钢索卡、花篮螺栓，拉环等均应采用镀锌处理。

各种规格的机螺丝、金属涨管螺栓、木螺丝、垫圈、弹簧垫等应镀锌。

4.1.2同轴电缆馈线。

有50Ω；70Ω；100Ω三种，选用时应注意阻抗要求，并有产品合格证。

4.1.3分配器：通常有二分、三分、四分和六分等分配器，选择时，应按设计要求选用，并有产品合格证。

4.1.4应根据设计要求，选择相应型号及性能的天线放大器、分支器、干线放大器、分支（分配）放大器，线路放大器、机箱、机柜等。

产品说明书和技术资料齐全，并有产品合格证。

4.2主要机具4.2.1手电钻、冲击钻、克丝钳、一字螺丝刀、十字螺丝刀、电工刀、尖嘴钳、扁口钳、水平尺、线坠、高凳、工具袋等。

5.操作工艺5.1工艺流程图 1 有线电视施工工艺流程5.2现场环境勘查5.2.1现场检查施工涉及桥架、线槽的位置尺寸、数量均应设计定稿，施工图纸以及相关技术交底完成。

5.2.2检查土建工程已完成建筑框架及墙体砌筑，装饰工程设计图纸已经完成交接，与其它安装单位交叉工作界面确定完。

(2)有线电视系统施工方法及措施1).施工工艺流程系统的工艺流程如下：放线→管槽安装→穿线放缆→放大器安装→终端插座、分配器及分支器安装→系统调试→工程交验2).有线电视系统施工工艺及措施①现场定位测量按照施工图中的设备、线路位置，进行现场实地测量安装支、吊架均属标准件，其长度往往不能满足安装位置的要求，需要现场测量实际尺寸，制作必要的支架、吊架，将标准支、吊架安装在自制支、吊架上。

测定电缆桥架、金属线槽、钢管的敷设位置，支、吊架安装固定位置，确定敷设方位，测量具体尺寸，画出支、吊架草图，测出桥架、金属线槽三通、弯头等尺寸，以便进行施工材料选购订货。

②支、吊架加工制作：首先根据支、吊架设备的重量，选用适当的型材，如角钢或扁钢。

按照现场测绘的尺寸进行加工，支架、吊架应焊接牢固，外观尽量美观，加工完毕的支、吊架及其他附件均应除锈，除锈干净后涂一遍防锈底漆，再涂两遍色漆，油漆颜色要和设备颜色或建筑物的颜色一致。

③线路敷设信号线路不宜与强电线路同管或并行敷设，走线方式及要求应符合下表。

④放大器的安装，在各视频电缆敷设完毕，电源线引入室内，接地线已敷设完毕，室内的地面施工完毕，粉刷和装饰工程已经结束，可进行。

⑤设备配接线电缆由监控台、柜底部引入地槽，电缆离开机柜弯点10cm处开始成捆绑扎，根据电缆的数量每隔200～400cm绑扎一次。

所有电缆整根都应逐根标示明显永久性标志，以区分电缆去向和传输信号。

引入室内或引出室外的电（光）缆在出入口处应加装防水弯，以免雨水顺电（光）缆流入设备或监控台、柜。

视频电缆传输的电平信号很弱，其接续不但要求可靠牢固，同时不能使信号衰减太大，连接处不允许扭接，要进行焊接，端头接续插头是，线芯和屏蔽层均应焊接在插头上，插头不但要与设备插座相配套，还要与电缆外径相配套，插头插入设备插座后，用插头外套螺母应将插头插座琐紧。

安装时应合理计算每根电缆的长度，按照每盘电缆的总长综合考虑，尽量减少中间接头。

有线电视系统施工方法及措施【文档一】有线电视系统施工方法及措施一、前期准备工作1.项目概述1.1 规划设计方案1.2 施工时间安排1.3 施工人员组织及培训2.设备采购与备货2.1 设备清单及规格要求2.2 供应商选择及合同签订2.3 设备备货、验收和保管3.现场准备工作3.1 施工现场选址3.2 现场环境整理3.3 安全措施和防护措施二、有线电视信号接入系统施工1.线缆敷设1.1 确定线缆路径1.2 线缆敷设方式选择1.3 线缆预处理及标识2.信号放大与分配系统2.1 放大器选型及放置位置2.2 分配器选型及分配方案2.3 信号调整与优化3.信号接收与调试3.1 收视设备安装与调试3.2 信号接收机安装与调试3.3 信号接收调试三、有线电视终端安装1.有线电视终端设备选购1.1 终端设备功能需求1.2 终端设备选型与供应商选择 1.3 终端设备安装位置确定2.终端设备安装与调试2.1 室内有线电视接收设备安装2.2 终端设备连接与设置2.3 杂音与故障排除四、后期工作与验收1.工程竣工验收1.1 施工记录整理1.2 设备清单核对1.3 系统性能测试与调整2.投诉解决2.1 投诉接收与记录2.2 投诉原因分析与处理2.3 投诉解决方案评估【文档二】有线电视系统施工指南与细则一、前期准备工作1.项目要求及目标1.1 施工目标与要求1.2 施工进度安排1.3 施工人员分工及培训计划2.设备采购与备货2.1 设备清单与规格要求2.2 供应商选择与合同签订2.3 设备备货、验收与保管3.现场准备工作3.1 施工现场选址与准备3.2 安全与环境保护措施3.3 施工工具与设备准备二、有线电视信号接入系统施工1.线缆敷设1.1 敷设路径规划与标识1.2 敷设方式选择与准备1.3 线缆敷设与固定2.信号放大与分配系统2.1 放大器选型与安装2.2 分配器选型与布置2.3 信号调整与优化3.信号接收与调试3.1 接收设备安装与调试3.2 接收机安装与调试3.3 信号接收调试三、有线电视终端安装1.有线电视终端设备选购1.1 功能需求与选型准则1.2 供应商选择与合作1.3 安装位置确定与准备2.终端设备安装与调试2.1 室内有线电视接收设备安装 2.2 终端设备连接与设置2.3 杂音与故障排除四、后期工作与验收1.工程竣工验收1.1 施工记录整理与归档1.2 设备清单核对1.3 系统性能测试与调整2.服务与投诉解决2.1 投诉接收与处理2.2 投诉原因的分析与解答2.3 解决方案实施效果评估【文档尾部附加内容】1、本文档涉及附件：包括项目规划设计方案、设备清单及规格要求、施工记录等相关文档。

电视系统安装施工工艺1. 引言本文档旨在介绍电视系统安装施工的工艺流程和相关要点，以确保电视系统的正确安装和顺利运行。

2. 安装位置选择2.1 确定安装点根据用户需求和实际情况，确定电视系统的安装点。

考虑到观看角度、光照状况和装饰等因素，选择适合的位置。

2.2 墙面承重检查在选择安装位置之前，务必进行墙面承重检查。

确保墙面能够承受电视和安装支架的重量，避免发生安全隐患。

3. 安装设备准备3.1 电视和支架选购合适大小和功能的电视，并选择适当的支架。

支架的选购要考虑到电视的重量和安装要求。

3.2 电源和信号线路准备在安装位置附近预留电源和信号线路插座，并确保电源和信号线路的稳定性和可靠性。

4. 安装步骤4.1 固定支架根据支架的安装说明和墙面结构，使用适当的螺丝和工具将支架固定在墙面上。

4.2 安装电视将电视安装在支架上，并确保电视平稳牢固地固定在支架上。

4.3 连接电源和信号线路将电视的电源线和信号线路正确连接到预留的插座上，确保连接稳定可靠。

4.4 调整视角和设定根据用户需求和观看角度，调整电视的视角和设定，确保图片质量和观看体验。

5. 安全检查与测试5.1 安全检查完成安装后，进行全面的安全检查。

检查固定是否牢固，线路是否正常连接，确保安全可靠。

5.2 功能测试对电视的各项功能进行测试，包括音画质量、信号接收等，确保电视系统正常运行。

6. 使用说明与维护根据用户需求，提供使用说明和维护建议。

包括如何操作电视、遥控器的使用、定期清洁和维护等。

以上为电视系统安装施工工艺的简要介绍，具体操作步骤和注意事项可根据实际情况进行调整和拓展。

为确保安全和效果，请在施工过程中遵守相关安全规范和操作要求。

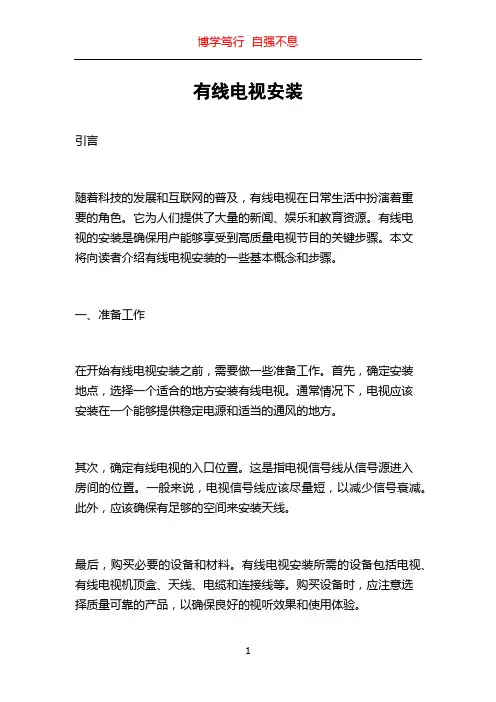

有线电视安装引言随着科技的发展和互联网的普及，有线电视在日常生活中扮演着重要的角色。

它为人们提供了大量的新闻、娱乐和教育资源。

有线电视的安装是确保用户能够享受到高质量电视节目的关键步骤。

本文将向读者介绍有线电视安装的一些基本概念和步骤。

一、准备工作在开始有线电视安装之前，需要做一些准备工作。

首先，确定安装地点，选择一个适合的地方安装有线电视。

通常情况下，电视应该安装在一个能够提供稳定电源和适当的通风的地方。

其次，确定有线电视的入口位置。

这是指电视信号线从信号源进入房间的位置。

一般来说，电视信号线应该尽量短，以减少信号衰减。

此外，应该确保有足够的空间来安装天线。

最后，购买必要的设备和材料。

有线电视安装所需的设备包括电视、有线电视机顶盒、天线、电缆和连接线等。

购买设备时，应注意选择质量可靠的产品，以确保良好的视听效果和使用体验。

二、安装过程1. 安装天线有线电视的信号是通过天线传输的，因此正确安装天线是确保信号质量的关键步骤。

首先，选择一个位置来安装天线，使其能够接收到最强的信号。

然后，将天线固定在合适的位置，通常是屋顶、阳台或窗户。

安装天线时，应注意以下几点：- 保持天线的垂直或水平方向，以获得最佳信号接收效果。

- 检查天线是否牢固固定，以防止受风力或其他因素影响。

- 确保天线与电视信号源之间没有障碍物，以避免信号衰减。

2. 连接设备安装好天线后，开始连接设备。

首先，将电视和有线电视机顶盒连接。

通常情况下，可以使用HDMI或AV连接线将两者连接起来。

确保连接线插头与插孔对应正确，并确保连接紧固。

然后，将有线电视机顶盒与电缆连接。

将一端的连接线插入机顶盒的相应插孔，将另一端连接到电视信号线进入房间的地方。

使用合适的工具和连接器来确保连接牢固可靠。

3. 调整和测试信号连接设备后，需要调整和测试信号质量。

使用遥控器打开电视和有线电视机顶盒，然后按照说明书或用户手册的提示进行相应操作。

调整信号时，可以试着调整天线的方向和位置，以找到最佳的信号接收效果。

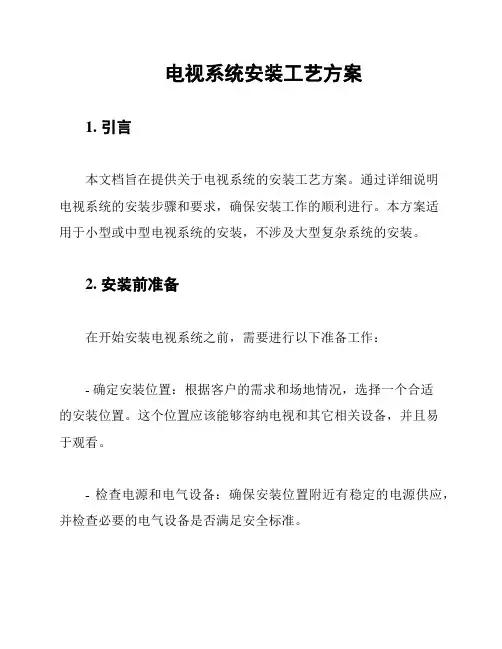

电视系统安装工艺方案1. 引言本文档旨在提供关于电视系统的安装工艺方案。

通过详细说明电视系统的安装步骤和要求，确保安装工作的顺利进行。

本方案适用于小型或中型电视系统的安装，不涉及大型复杂系统的安装。

2. 安装前准备在开始安装电视系统之前，需要进行以下准备工作：- 确定安装位置：根据客户的需求和场地情况，选择一个合适的安装位置。

这个位置应该能够容纳电视和其它相关设备，并且易于观看。

- 检查电源和电气设备：确保安装位置附近有稳定的电源供应，并检查必要的电气设备是否满足安全标准。

- 准备安装材料：根据安装计划，准备必要的安装材料和工具，包括支架、电缆和螺丝等。

3. 安装步骤3.1 安装支架- 确定安装高度：根据观看需求和客户的要求，确定电视的安装高度。

- 安装支架：使用合适的工具和螺丝将支架安装在墙壁上。

确保支架稳固可靠。

3.2 连接电视和设备- 连接电视和信号源：根据安装位置和布线计划，将电视和信号源设备（如机顶盒或播放器）通过HDMI或其他适配器进行连接。

- 连接电源：将电视和其它设备连接到稳定的电源供应上，确保供电正常并符合安全标准。

3.3 调试和测试- 执行调试：打开电视和信号源设备，检查图像和声音是否正常传输。

根据需要进行调整和配置。

- 进行测试：通过播放视频、调节音量等操作，确保电视系统的各项功能正常运行。

4. 安装后注意事项- 避免震动和碰撞：安装完成后，确保电视和相关设备避免受到震动、碰撞或其他物理损坏。

- 安全使用：用户在使用电视系统时应遵守相关安全规定，并定期进行维护和检查。

5. 总结本文档提供了电视系统安装工艺方案。

按照本方案的步骤和要求进行安装，可以确保电视系统的正常运行。

在安装后，用户应遵守相关注意事项并定期维护设备，以延长其使用寿命。

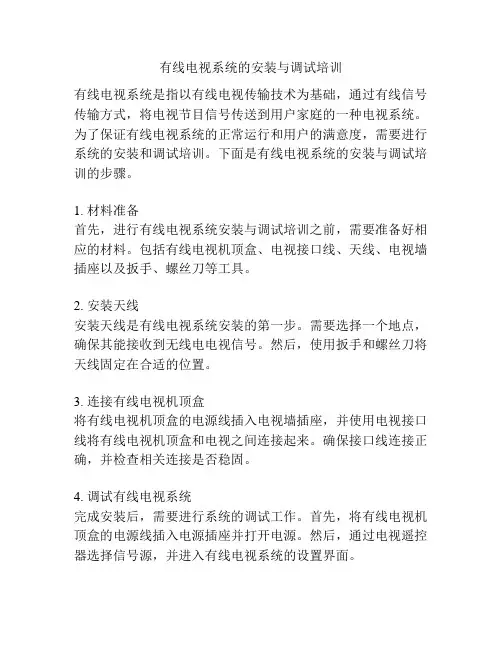

有线电视系统的安装与调试培训有线电视系统是指以有线电视传输技术为基础，通过有线信号传输方式，将电视节目信号传送到用户家庭的一种电视系统。

为了保证有线电视系统的正常运行和用户的满意度，需要进行系统的安装和调试培训。

下面是有线电视系统的安装与调试培训的步骤。

1. 材料准备首先，进行有线电视系统安装与调试培训之前，需要准备好相应的材料。

包括有线电视机顶盒、电视接口线、天线、电视墙插座以及扳手、螺丝刀等工具。

2. 安装天线安装天线是有线电视系统安装的第一步。

需要选择一个地点，确保其能接收到无线电电视信号。

然后，使用扳手和螺丝刀将天线固定在合适的位置。

3. 连接有线电视机顶盒将有线电视机顶盒的电源线插入电视墙插座，并使用电视接口线将有线电视机顶盒和电视之间连接起来。

确保接口线连接正确，并检查相关连接是否稳固。

4. 调试有线电视系统完成安装后，需要进行系统的调试工作。

首先，将有线电视机顶盒的电源线插入电源插座并打开电源。

然后，通过电视遥控器选择信号源，并进入有线电视系统的设置界面。

在设置界面中，可以进行有线电视信号搜索和频道排序等操作。

根据实际需要，选择搜索方式和搜索参数，并开始搜索有线电视信号。

等待搜索完成后，可以对搜索到的频道进行排序和编辑，使其符合用户需求。

5. 调试后期问题在调试过程中，可能会遇到一些问题，例如频道不清晰、声音有杂音等。

这时需要仔细检查连接线路是否稳固，并调整天线的方向和位置，以找到最佳的信号接收点。

另外，还需要检查有线电视机顶盒的输出设置，确保其与电视对接的信号类型和分辨率一致，以免出现画面显示异常的情况。

总之，有线电视系统的安装与调试培训是确保系统正常运行和用户满意度的重要环节。

通过逐步操作和调试，能够使有线电视系统稳定地提供高质量的电视节目服务。

6. 用户操作指南完成有线电视系统的安装和调试后，还需要向用户提供详细的操作指南，以帮助他们更好地使用系统。

用户操作指南应包括以下内容：6.1 电源开关和遥控器使用介绍有线电视机顶盒的电源开关位置，并说明使用遥控器的正确方法。

有线电视系统施工方法及措施1.施工工艺流程系统的工艺流程如下：放线→管槽安装→穿线放缆→放大器安装→终端插座、分配器及分支器安装→系统调试→工程交验2.有线电视系统施工工艺及措施2.1现场定位测量按照施工图中的设备、线路位置，进行现场实地测量安装支、吊架均属标准件，其长度往往不能满足安装位置的要求，需要现场测量实际尺寸，制作必要的支架、吊架，将标准支、吊架安装在自制支、吊架上。

测定电缆桥架、金属线槽、钢管的敷设位置，支、吊架安装固定位置，确定敷设方位，测量具体尺寸，画出支、吊架草图，测出桥架、金属线槽三通、弯头等尺寸，以便进行施工材料选购订货。

2.2支、吊架加工制作：首先根据支、吊架设备的重量，选用适当的型材，如角钢或扁钢。

按照现场测绘的尺寸进行加工，支架、吊架应焊接牢固，外观尽量美观，加工完毕的支、吊架及其他附件均应除锈，除锈干净后涂一遍防锈底漆，再涂两遍色漆，油漆颜色要和设备颜色或建筑物的颜色一致。

2.3线路敷设信号线路不宜与强电线路同管或并行敷设，走线方式及要求应符合下表。

分类举例说明安装要求干扰线路220V交流供电线路高电平线路，易对其他线路造成干扰距其他线路45cm以上，双线绞合行走一般线路24V直流供电线是中电平线路，既对其他距敏感线路10cm2.4放大器的安装，在各视频电缆敷设完毕，电源线引入室内，接地线已敷设完毕，室内的地面施工完毕，粉刷和装饰工程已经结束，可进行。

2.5设备配接线电缆由监控台、柜底部引入地槽，电缆离开机柜弯点10cm 处开始成捆绑扎，根据电缆的数量每隔200～400cm 绑扎一次。

所有电缆整根都应逐根标示明显永久性标志，以区分电缆去向和传输信号。

引入室内或引出室外的电（光）缆在出入口处应加装防水弯，以免雨水顺电（光）缆流入设备或监控台、柜。

视频电缆传输的电平信号很弱，其接续不但要求可靠牢固，同时不能使信号衰减太大，连接处不允许扭接，要进行焊接，端头接续插头是，线芯和屏蔽层均应焊接在插头上，插头不但要与设备插座相配套，还要与电缆外径相配套，插头插入设备插座后，用插头外套螺母应将插头插座琐紧。

有线电视系统安装工艺目录1前端箱的设备安装 (3)2天线安装 (3)3系统调整 (4)1前端箱的设备安装●当前端箱为厂家提供时，首先按系统图的方式将各设备安装在前端箱板芯上，并用同轴电缆和下型插头正确连接各设备。

●将板芯安装在设备前端箱内，连接由引来的同轴电缆和传输干线。

●一般前端箱内均装有放大器，所以前端箱内必须设置220V电源，供给放大器的电源，此回路电源条件许可时应为专用回路。

提高CATV系统的有效收看，减少事故率发生。

●当前端箱自己加工时，应按设计的系统图进行设备布置，使箱盘布置满足设备本身尺寸的排放。

然后连接各设备，最后由天线引来信号，分配给各用户。

管入箱一定要控制在允许偏差范围内，同时应注意回路数，一定要满足设计要求。

2天线安装●天线基座制作：天线基座的安装应根据设计图纸的位置、尺寸，在土建浇注混凝土层面的同时进行基座制作，基座中的四个地脚螺栓应与楼房的顶面钢筋焊在一起，并与地网连接。

同时距基座中心3米以内120度方位预埋三个拉线耳环，并与结构中的钢筋焊接。

●天线组装：●天线在安装时应依据施工图纸和天线产品说明书及天线技术要求进行，各频道天线在天线主干上的固定位置处，应用蝶形螺母全部拧紧，固定牢固。

●天线架设●竖杆是用来支撑天线用的，它由Φ60—Φ80钢管做成，分为两节，节与节之间用法兰螺栓或套管连接，天线主杆上每隔40CM用U形片固定一个脚，所有天线组合件包括立杆，全部采用镀锌件。

●天线前端箱和各层分线箱应依据设计图纸的要求安装在干燥通风、电气设备干扰小的场所，底边距地1．5M，用Φ8×100的膨胀螺栓固定。

3系统调整●系统全部设备安装完毕后，应对个系统进行调整，调整时应用专用设备对接收场强，用户端的场强进行测试，按照前端设备，各混合、分配器进行调整测试。

A）前端设备调试●将信号接入混合器。

●接入有源放大型混合器输入端，调整输入端电位器，使输出电平差在2db左右。

●接入无源混合器输入端（在强信号频道的混合器输入端加接衰减器），调整混合器输出端，各频道电平差控制在±2db内。

有线电视施工工艺
标题：有线电视施工工艺指南
一、前言
随着科技的发展和生活水平的提高，有线电视已经成为现代家庭娱乐生活的重要组成部分。

为了确保有线电视系统的正常运行和良好的使用体验，本文将详细介绍有线电视的施工工艺。

二、施工准备
1. 施工图设计：根据用户需求和现场条件，进行有线电视系统的设计，并绘制施工图纸。

2. 材料设备准备：根据施工图的要求，准备好所需的电缆、接头、分配器、放大器等材料和设备。

三、施工步骤
1. 电缆敷设：按照施工图所示，进行电缆的敷设工作。

在敷设过程中，要保证电缆不受损伤，避免与电源线、电话线等其他线路交叉。

2. 设备安装：将放大器、分配器等设备安装到指定位置，并进行必要的固定。

3. 接头制作：对电缆进行剥皮处理后，制作好接头，然后将其连接到相应的设备上。

4. 系统调试：完成上述步骤后，进行系统的调试工作，包括信号强度的测试、频道的调整等。

四、施工注意事项
1. 在施工过程中，应遵守相关的安全规定，防止发生安全事故。

2. 在敷设电缆时，应尽量避开高温、潮湿、易燃等环境。

3. 在接头制作时，应保证接头的质量，避免因接头问题导致的信号损失。

4. 在系统调试时，应仔细检查每一个环节，确保系统的正常运行。

五、结语
有线电视的施工工艺是一项技术性很强的工作，需要施工人员具有一定的专业知识和技能。

通过严格的施工管理和精细的操作，可以有效地保证有线电视系统的质量和性能，为用户提供优质的电视服务。

有线电视系统安装工艺流程
有线电视系统安装工艺流程
一、施工工艺
1、预埋管线、支撑件、预留空洞、沟、槽、基础、地坪都符合设计要求。

2、弱电井内分配器箱安装高度为底边距地1.4m，按照箱体底面的4个安装孔的位置画样打膨胀丝固定牢固,箱内接线牢固，箱体接地可靠。

二、系统调试
1、在工程实施及质量控制阶段，应检查有线电视分支分配器、放大器的安装质量、
线缆连接是否牢固。

2、有线电视的输出电平应符合国家现行标准。

3、电视图像质量的主观评价应不低于4分，即图像上不觉察有损伤或干扰存在，或图像上有可觉察的损伤或干扰，但不令人讨厌。

4、HFC网络和双向数字电视系统正向测试的调试误差率和相位抖动，反向测试的侵入噪声、脉冲
噪声和反向隔离度的参数指标应满足设计要求；并检测其数据通信、VOD、图文播放等功能；HFC用户分配网应采用中心分配结构，具有可寻址路权控制及上行信号汇聚均衡等功能；应检测系统的频率配置、抗干扰性能，其用户输出电平应取62～68dbμV。

有线电视系统施工方法及措施1.施工工艺流程系统的工艺流程如下：放线→管槽安装→穿线放缆→放大器安装→终端插座、分配器及分支器安装→系统调试→工程交验2.有线电视系统施工工艺及措施2.1现场定位测量按照施工图中的设备、线路位置，进行现场实地测量安装支、吊架均属标准件，其长度往往不能满足安装位置的要求，需要现场测量实际尺寸，制作必要的支架、吊架，将标准支、吊架安装在自制支、吊架上。

测定电缆桥架、金属线槽、钢管的敷设位置，支、吊架安装固定位置，确定敷设方位，测量具体尺寸，画出支、吊架草图，测出桥架、金属线槽三通、弯头等尺寸，以便进行施工材料选购订货。

2.2支、吊架加工制作：首先根据支、吊架设备的重量，选用适当的型材，如角钢或扁钢。

按照现场测绘的尺寸进行加工，支架、吊架应焊接牢固，外观尽量美观，加工完毕的支、吊架及其他附件均应除锈，除锈干净后涂一遍防锈底漆，再涂两遍色漆，油漆颜色要和设备颜色或建筑物的颜色一致。

2.3线路敷设信号线路不宜与强电线路同管或并行敷设，走线方式及要求应符合下表。

2.4放大器的安装，在各视频电缆敷设完毕，电源线引入室内，接地线已敷设完毕，室内的地面施工完毕，粉刷和装饰工程已经结束，可进行。

2.5设备配接线电缆由监控台、柜底部引入地槽，电缆离开机柜弯点10cm 处开始成捆绑扎，根据电缆的数量每隔200～400cm 绑扎一次。

所有电缆整根都应逐根标示明显永久性标志，以区分电缆去向和传输信号。

引入室内或引出室外的电（光）缆在出入口处应加装防水弯，以免雨水顺电（光）缆流入设备或监控台、柜。

视频电缆传输的电平信号很弱，其接续不但要求可靠牢固，同时不能使信号衰减太大，连接处不允许扭接，要进行焊接，端头接续插头是，线芯和屏蔽层均应焊接在插头上，插头不但要与设备插座相配套，还要与电缆外径相配套，插头插入设备插座后，用插头外套螺母分 类 举 例 说 明 安装要求干扰线路 220V 交流供电线路 高电平线路，易对其他线路造成干扰距其他线路45cm以上，双线绞合行走 一般线路 24V 直流供电线路和单独传送的伴音线路 是中电平线路，既对其他线路干扰又受高电平线路干扰距敏感线路10cm左右，双线绞合行走 敏感线路 视频传输电缆是低电平线路，容易受到感应和干扰 互相间距5cm 以上，屏蔽线可不考虑间距应将插头插座琐紧。

温馨小提示：本文主要介绍的是关于全面解析有线电视安装施工标准工艺与流程指南的文章，文章是由本店铺通过查阅资料，经过精心整理撰写而成。

文章的内容不一定符合大家的期望需求，还请各位根据自己的需求进行下载。

本文档下载后可以根据自己的实际情况进行任意改写，从而已达到各位的需求。

愿本篇全面解析有线电视安装施工标准工艺与流程指南能真实确切的帮助各位。

本店铺将会继续努力、改进、创新，给大家提供更加优质符合大家需求的文档。

感谢支持！(Thank you for downloading and checking it out!)全面解析有线电视安装施工标准工艺与流程指南一、引言随着我国经济的快速发展，广播影视行业得到了空前的繁荣，有线电视作为广播影视的重要组成部分，已经深入到千家万户。

在此背景下，有线电视安装施工成为了广播影视行业中的重要环节。

然而，在实际的安装施工过程中，由于缺乏统一的标准工艺与流程，导致了一些问题的出现，如信号质量不稳定、使用寿命缩短等。

因此，全面解析有线电视安装施工标准工艺与流程指南，对于提高有线电视安装施工质量，保障用户权益具有重要意义。

首先，有线电视安装施工标准工艺与流程的重要性不言而喻。

只有严格按照标准工艺与流程进行施工，才能确保有线电视系统的稳定运行，保证用户观看体验。

同时，统一的标准工艺与流程有助于提高施工效率，降低施工成本，对行业健康有序发展具有积极推动作用。

为了帮助广大施工人员更好地掌握有线电视安装施工的标准工艺与流程，我们编写了这本全面解析有线电视安装施工标准工艺与流程指南。

本书从实际施工需求出发，详细介绍了有线电视安装施工的背景、标准工艺与流程等内容，旨在为广大施工人员提供一套实用、易懂、全面的安装施工指南。

希望通过本书的发行，能够提高有线电视安装施工质量，提升行业整体水平。

二、有线电视安装施工前期准备在有线电视安装施工过程中，前期准备是非常关键的一步，它直接影响到后续施工的顺利进行。

1、有线电视系统安装（1）电缆敷设1）干线电缆的长度应根据图纸设计长充进行选配或定做，以避免干线电缆舆过程中的电缆接续。

2）电缆采用穿管敷设时，应扫清管路，将电缆和管内预留的带线绑扎一起，用带线将电缆拉到管道内。

3）电缆架空敷设时，应先将电缆吊索用夹板固定在电缆杆上，再用电缆挂钩把电缆托在吊索上。

挂钩的间距宜为~。

根据气候条件，应留有一定垂度。

4）当架空电缆或沿墙敷设电缆引入地下时，在距离地面不小于的地方采用钢管保护；钢管应埋入地下0.3~。

5）直埋电缆时，必须用具有铠装层的电缆，其埋深不得小于。

紧靠电缆处要用细土覆盖100mm，盖好沟盖板，并做标记。

在寒冷的地区应埋在冻土层以下。

（2）分支分配器的安装分支分配器应安装在分支分配器箱内或放大器箱内，并用机螺钉固定的箱内配电板上；箱体尺寸应根据箱内设备的数量而定，箱体采用铁制，可装有单扇或双扇箱门，箱体内预留接地螺栓。

分配网部分安装：包括分配放大器的安装、分支分配器的安装、电缆敷设和用户终端的安装。

用户终端的安装：1）检查、修理盒口：检查盒口是否平整。

暗盒的外口应与墙面齐平；盒子标高应符合设计要求，若无要求时，电视用户终端插座距地面宜为。

2）接线压接：先将盒内电缆剪成100~150mm的长度，然后将25mm的电缆外绝缘护套剥去，再把外导线铜网打散，编成束，留出3mm的绝缘台和12mm芯线，将芯线压住端子，用Ω型卡压牢铜网处。

见图。

3）固定面板：用户插座的阻抗为75Ω，用机螺钉将面板固定。

（3）系统接地1）屏蔽层及器件金属接地：为了减少对有线电视系统内器件的干扰（包括高频干扰和交流电干扰）和防止雷击，器件金属外壳要求接地良好，全部连通。

2）金属管路及线槽应与建筑防雷接地连为整体的接地。

（4）系统调试1）前端设备调试①将各频道的电视信号接入混合器，用场强仪测试混合器的检测口，调整各频道的输出电平值，使各频道的输出电平差在2dB以内。

若调整混合器的高速旋钮无法达到2dB的电平差时，可对电平值高的频道增加衰减器。
