电缆配线概述总结引言电缆配线是指在建筑物或设备中，在不同的区域之间传输电力或信号的过程。

电缆配线在现代建设和工业中起着至关重要的作用。

本文将对电缆配线的概述进行总结，包括电缆的种类、应用领域、安装方法等方面的内容。

电缆种类1. 电力电缆电力电缆是用于输送交流或直流电力的电缆。

它们通常由多个导体、绝缘层、屏蔽层和护套组成。

根据电压等级的不同，电力电缆可以分为低压电缆、中压电缆和高压电缆。

2. 通信电缆通信电缆用于传送电话、互联网、电视信号等通信信号。

根据传输信号的类型和需求，通信电缆可以分为同轴电缆、光纤电缆、双绞线等。

3. 控制电缆控制电缆主要用于连接控制设备与被控制设备之间的信号传输。

控制电缆根据传输信号的数量和用途可以分为单芯、多芯多屏蔽、数据电缆等。

电缆配线的应用领域电缆配线广泛应用于以下领域：1. 建筑物内部配线在办公楼、住宅、商场等建筑物中，电缆配线用于供电、通信、照明等系统。

它们通过墙壁、地板和天花板中的配线槽或管道进行布线，使电源和信号可以在不同的区域中传输。

2. 工业自动化在工厂和生产线中，电缆配线用于将电力和控制信号传输到机器设备，实现自动化生产。

这些电缆通常需要具备耐磨损、耐高温和耐化学腐蚀等特性。

3. 交通运输电缆配线在交通运输领域有重要作用，例如地铁、高速公路和机场等。

电缆被用于信号控制、照明、安全监控和通信系统。

电缆的安装方法1. 明敷式配线明敷式配线是将电缆直接暴露在建筑物或设备的表面。

这种安装方法适用于低压电缆和通信电缆。

明敷式配线的优点是安装简单，但需要保护电缆免受损坏。

2. 掩藏式配线掩藏式配线是将电缆埋入墙壁、地板或天花板中，使其不可见。

这种安装方法适用于严格的建筑设计和美观要求。

掩藏式配线提供了更好的电缆保护，但安装相对复杂。

3. 导管式配线导管式配线是通过管道或导管系统传送电缆。

这种安装方法适用于较长的距离和较多的电缆。

导管式配线提供了较好的电缆保护和灵活性，但需要适当的管道布局规划。

电缆配线图表电气集中车站信号楼内，通过导线把控制台、组合、按钮盘和电源屏连接起来，组成各种电路。

由于上面这些设备是由工厂装配好后，运到现场进行连接的，因此必然要经过接线端子。

另外，与控制台、按钮盘连接宜采用信号电缆，这样便于绑扎，走线美观，因此组合与控制台或按钮盘连接时，都要经过组合架零层端子。

零层端子一侧是螺栓螺帽，便于与控制台或按钮盘连接；另一侧是焊片，便于与组合连接。

电源屏提供给控制台和组合用的电源都需经过熔断器，控制台内有熔断器端子板，而组合使用的熔断器则设在组合架零层上，所以电源屏与组合的连接也必须经过组合架零层端子。

为了环状供电，组合架零层端子之间也要互相连接。

不难设想，室内配线包括：控制台到组合架、人工解锁按钮盘到组合架、电源屏到组合架、组合架到组合、组合到组合等。

为了施工和维修的需要，把各种设备、机架经过接线端子的连接，绘制成一定形式的表格或图形，称作配线表和配线图。

配线图表有：控制台零层端子配线图、组合架零层端子配线表、组合侧面端子配线表、按钮盘零层端予配线图、室内电源配线图、室外电缆配线图。

电源屏和组合与室外信号设备连接，也必须经过分线盘端子。

室外信号设备之间采用了变压器箱和电缆盒。

这样就有了分线盘配线表和室外电缆配线图。

信号设备间连接，参看图2-110．图2-1 10 信号设备之间连接一、控制台配线控制台零层端子板装在控制台的下部。

站在控制台后面看，从左向右依次为：4柱端子板、4柱熔断器板、30柱汇流端子板和18柱端子板。

每种端子板排成三行，分别从上到下和从左向右顺序编号，见图5—17。

每块4柱端子板端子从上而下顺序编号，30柱和18柱端子板的端子分成两排，左面编为奇数，右面编为偶数。

如图2—11l，K1、K2、和K3分别表示控制台一段、二段和三段；D表示4柱端子板；RD表示熔断器端子板，H表示汇流排端子板，01～0n为18柱端子板。

1．控制台电源端子配线从电源屏引来的各种电源线以及从组合架引来的接通道岔表示电源线，都先连到就近的 K．段控制台零层4柱端子板上，再环连到K2和K1段的同名电源的4柱端子板上。

电话电缆配线颜色对照表5种主色：白色、红色、黑色、黄色、紫色5种次色：兰色、桔色、绿色、棕色、灰色电话电缆线序色谱认识举例说明：10对电话电缆色谱线序表1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰20对电话电缆色谱线序表1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰30对电话电缆色谱线序说明：30对的电话电缆要注意了，30对通信电缆里有2种白色的主色，大于25对了就一定要看标识线了！！有一小把是用“白兰"标识线缠着的，另有5对线用“白桔"标识缠着！(注意：这25对用“白兰"色环标识线缠着)1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰21对—紫兰22对—紫桔23对—紫绿24对—紫棕25对—紫灰(注意：这5对有"白桔"标识缠着)21对—白兰22对—白桔23对—白绿24对—白棕25对—白灰50对电话电缆色谱线序：说明：50对的通信电缆要注意了，50对通信电缆里有2种标识线，前25对是用“白兰"标识线缠着的！！后25对是用“白桔"标识线缠着的！！(注意：这25对用“白兰"标识线缠着)1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰21对—紫兰22对—紫桔23对—紫绿24对—紫棕25对—紫灰(用“白桔"标识线缠着)26对—白兰27对—白桔28对—白绿29对—白棕30对—白灰31对—红兰32对—红桔33对—红绿34对—红棕35对—红灰36对—黑兰37对—黑桔38对—黑绿39对—黑棕40对—黑灰41对—黄兰42对—黄桔43对—黄绿44对—黄棕45对—黄灰46对—紫兰47对—紫桔48对—紫绿49对—紫棕50对—紫灰100对电话电缆色谱线序表的25对是用“白桔"标识线缠着的！第三的25对是用“白绿"标识线缠着的！第四的25对是用“白棕"标识线缠着的！文- 汉语汉字编辑词条文，wen，从玄从爻。

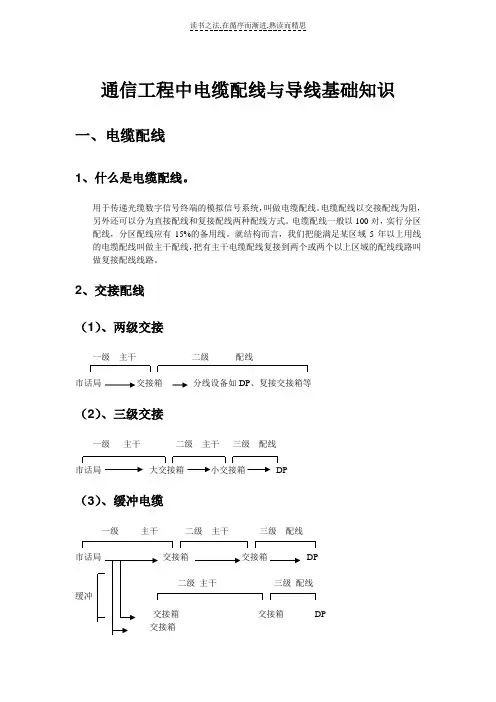

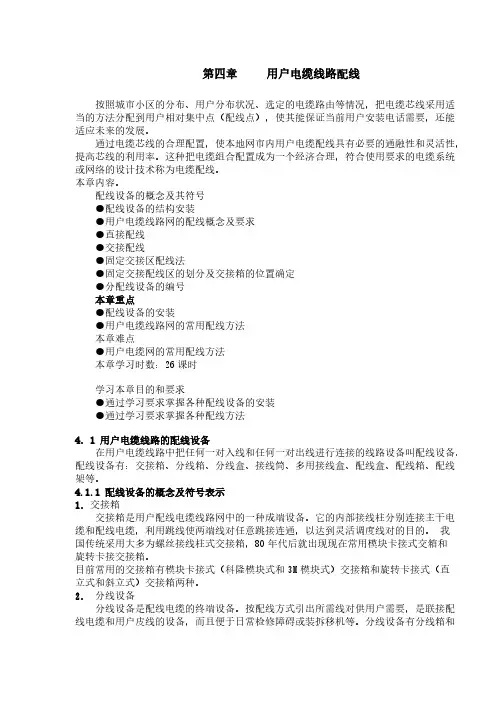

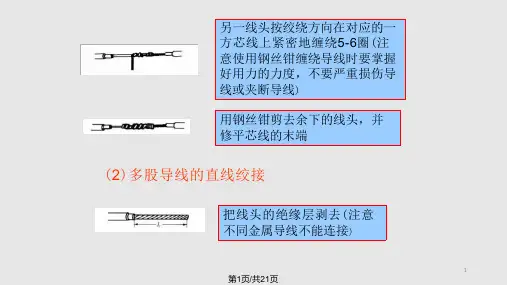

通信工程中电缆配线与导线基础知识一、电缆配线1、什么是电缆配线。

用于传递光缆数字信号终端的模拟信号系统，叫做电缆配线。

电缆配线以交接配线为阻，另外还可以分为直接配线和复接配线两种配线方式。

电缆配线一般以100对，实行分区配线，分区配线应有15%的备用线。

就结构而言，我们把能满足某区域5年以上用线的电缆配线叫做主干配线，把有主干电缆配线复接到两个或两个以上区域的配线线路叫做复接配线线路。

2、交接配线（1）、两级交接一级主干二级配线市话局交接箱分线设备如DP、复接交接箱等（2）、三级交接一级主干二级主干三级配线市话局大交接箱小交接箱DP（3）、缓冲电缆一级主干二级主干三级配线DP三级配线缓冲DP二、交接箱1、安装的注意事项（1）、必须符合设计要求主要强调地理位置（2）、箱体达标访水、防腐蚀、防尘、能常闭、安全通风、易于维修（3）、地线达标不大于10Ω（4）、电阻达标主要强调端子之间及与箱体之间的电阻不应低于1000MΩ(由500V兆欧表测得的值) （5）、耐压50HZ---500V交流电压1分钟不能击穿并不得损坏绝缘体2、分类（1）、落地式混凝土底座、在手井旁、有封闭及防潮措施（比如使用石蜡、JU—5、JU—8等）（2）、架空式在H杆上、有站台、有脚钉、适合架空线路3、分割当交接箱达到90%以上饱和状态时，需要在旁边或附近增设一个交接箱。

4、内部配线架的列号从左起为一列、二列、三列……至上而下编号为1—100……5、维护（1）、严禁堆放杂物（2）、严禁易燃易爆危险品（3）、专人专锁（4）、防潮维护（5）、补漆补蜡三、配线电缆1、直接配线DP1 DP1 (50对)市话局DP2 DP2（50对）DP3 200对DP3（50对）DP4 DP4（50对）2、复接配线DP1 (20对)DP2（30对）市话局DP3（100对）DP4（50对）3、交接配线分室内交接箱和室外交接箱两种市话局交接箱DP 用户4、缆号从左到右01、02、03、04……四、电缆成端1、1字形成端电缆10对一束包扎2、包扎五、全塑电缆全塑电缆的结构分为：外护层、屏蔽层、绝缘层和导线四个部分H：市内通信电缆HP：配线电缆目前使用的全塑电缆使用的缆芯是退火铜芯六、缆芯的识别1、芯线色谱芯线色谱共有25种不同色标线对：（1）、领示色（a线）排列顺序为：白、红、黑、黄、紫（2）、循环色（b线）排列顺序为：蓝、桔、绿、棕、灰第1到25对：白蓝、白桔、白绿、白棕、白灰，红蓝、红桔、红绿、红棕、红灰，黑蓝、黑桔、黑绿、黑棕、黑灰，黄蓝、黄桔、黄绿、黄棕、黄灰，紫蓝、紫桔、紫绿、紫棕、紫灰。
