电缆选型及接线知识

电缆的选型与配线选择电线平方数和电流一般铜线平安电流最大为：平方毫米铜电源线的平安载流量－－。

平方毫米铜电源线的平安载流量－－。

平方毫米铜电源线的平安载流量－－。

平方毫米铜电源线的平安载流量－－。

平方毫米铜电源线的平安载流量－－。

平方毫米铜电源线的平安载流量－－。

如果是铝线截面积要取铜线的倍。

如果铜线电流小于，按每平方毫米来取肯定平安。

如果铜线电流大于，按每平方毫米来取。

导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三倍,七零九五两倍半,铜线升级算.就是平方以下的铝线,平方毫米数乘以就可以了,要是铜线呢,就升一个档, 比方平方的铜线,就按铝线平方计算.一百以上的都是截面积乘以, 二十五平方以下的乘以, 三十五平方以上的乘以, 和平方都乘以,这么几句口诀应该很好记吧,说明:只能作为估算,不是很准确。

另外如果按室内记住电线平方毫米以下的铜线，每平方电流不超过就是平安的，从这个角度讲，你可以选择平方的铜线或平方的铝线。

米内，导线电流密度平方毫米比拟适宜，米，平方毫米米，平方毫米，米以上要小于平方毫米。

从这个角度，如果不是很远的情况下，你可以选择平方铜线或者平方铝线。

如果真是距离米供电〔不说是不是高楼〕，一定采用平方的铜线。

导线的阻抗与其长度成正比，与其线径成反比。

请在使用电源时，特别注意输入与输出导线的线材与线径问题。

以防止电流过大使导线过热而造成事故。

导线线径一般按如下公式计算：铜线：*`铝线：*`式中：——导线中通过的最大电流〔〕——导线的长度〔〕`——充许的电压降〔〕——导线的截面积〔〕说明：、`电压降可由整个系统中所用的设备范围内，分给系统供电用的电源电压额定值综合起来考虑选用。

、计算出来的截面积往上靠. 绝缘导线载流量估算铝芯绝缘导线载流量与截面的倍数关系导线截面( )载流是截面倍数载流量()估算口诀：二点五下乘以九，往上减一顺号走。

电缆线路的一般选用标准电缆线路的一般选用标准（一）施放直埋电缆的要求1、人工施放时必须每隔1.5——2m 放置滑轮一个，电缆端头从线盘上取下放在滑轮上，再用绳子扣住向前拖拽，不得把电缆放在地上施拉。

2、用机械敷设电缆时，应缓慢前进，一般速度不超过8m/min，牵引头必须加装钢丝套。

长度在300m 以内的大截面电缆，可直接绑住电缆芯牵引，并用铅皮包住电缆芯且用铅封主，以免潮气侵入电缆。

（二）穿管的选择为了保证电缆在运行中不受外力损伤，在下列地方要将电缆穿入具有一定机械强度的管子内。

1、电缆引入和引出建筑物、隧道、沟道、楼板及主要墙壁处。

2、电缆引出或引入地面时，电缆距离地面2m 至埋入地下,0.1——0.25 m 处，要加装保护。

3、电缆与各种管道、沟道交叉处。

4、电缆通过道路、铁路时。

5、厂区内的各种电缆可能受到机械损伤的地段，室内行人容易接近的电缆。

当电缆穿管保护时，管内径不得小于下列数值：（1）当电缆保护管的长度在30m以下时，管内径不应小于电缆外径的1.5倍。

（2）当电缆保护管的长度超过+,& 时，管内径不应小于电缆外径的2.5 倍。

（三）弯曲最小半径的规定1、普通粘性浸渍电缆，多芯电缆15D；单芯电缆25D。

2、不滴流电缆，单芯和多芯电缆25（D+d）；分相电缆20（D+d）。

3、塑料、橡皮电缆，多芯及单芯电缆10D；交联聚乙烯电缆15D。

4、自容式充油电缆，单芯电缆（铅护层、皱纹铝护层）25（D+d）；三芯电缆（铅护层、皱纹铝护层）20(D+d) ；平铝护层电缆36（D+d）。

对油浸纸电缆，D 为电缆金属护套外径，d为电缆导体外径；对塑料、橡皮电缆D 为电缆外径。

（四）环境温度要求敷设电缆时，当环境温度低于下列数值时，应将电缆预先加热，否则不允许敷设。

1、35KV 以下油浸纸绝缘电缆,0℃。

2、橡皮绝缘沥青浸渍护层电缆-7℃。

3、橡皮绝缘聚乙烯护套电缆-15℃。

4、橡皮绝缘裸铅包电缆-20℃。

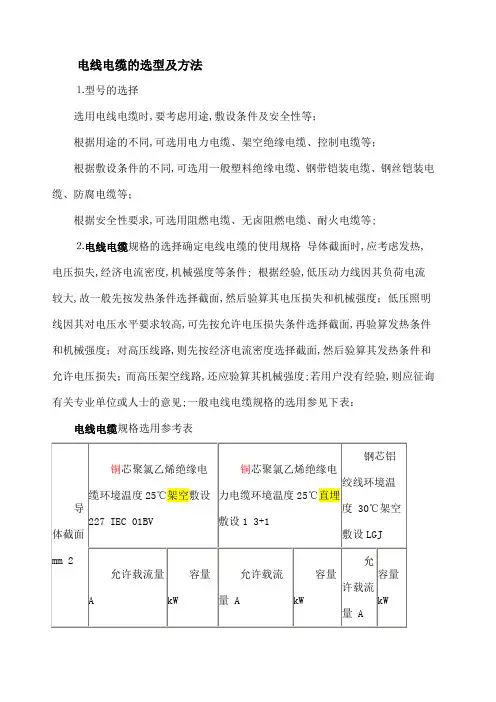

电线电缆的选型及方法⒈型号的选择选用电线电缆时，要考虑用途，敷设条件及安全性等；根据用途的不同，可选用电力电缆、架空绝缘电缆、控制电缆等；根据敷设条件的不同，可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等；根据安全性要求，可选用阻燃电缆、无卤阻燃电缆、耐火电缆等。

⒉电线电缆规格的选择确定电线电缆的使用规格（导体截面）时，应考虑发热，电压损失，经济电流密度，机械强度等条件。

根据经验，低压动力线因其负荷电流较大，故一般先按发热条件选择截面，然后验算其电压损失和机械强度；低压照明线因其对电压水平要求较高，可先按允许电压损失条件选择截面，再验算发热条件和机械强度；对高压线路，则先按经济电流密度选择截面，然后验算其发热条件和允许电压损失；而高压架空线路，还应验算其机械强度。

若用户没有经验，则应征询有关专业单位或人士的意见。

一般电线电缆规格的选用参见下表：电线电缆规格选用参考表3、同一规格铝芯导线载流量约为铜芯的0.7倍，选用铝芯导线可比铜芯导线大一个规格，交联聚乙烯绝缘可选用小一档规格，耐火电线电缆则应选较大规格。

4、本表计算容量是以三相380V、Cosφ＝0.85为基准，若单相220V、Cosφ＝0.85，容量则应× 1/3。

3、当环境温度较高或采用明敷方式等，其安全载流量都会下降，此时应选用较大规格；当用于頻繁起动电机时，应选用大2～3个规格。

5、本表聚氯乙烯绝缘电线按单根架空敷设方式计算，若为穿管或多根敷设，则应选用大2～3个规格。

6、以上数据仅供参考，最终设计和确定电缆的型号和规格应参照有关专业资料或电工手册。

7.运输中严禁从高处扔下电缆或装有电缆的电缆盘，特别是在较低温度时（一般为5℃左右及以下）,扔、摔电缆将有可能导致绝缘、护套开裂。

8.尽可能避免在露天以裸露方式存放电缆，电缆盘不允许平放。

9.吊装包装件时，严禁几盘同时吊装。

在车辆、船舶等运输工具上，电缆盘要用合适方法加以固定，防止互相碰撞或翻倒，以防止机械损伤电缆。

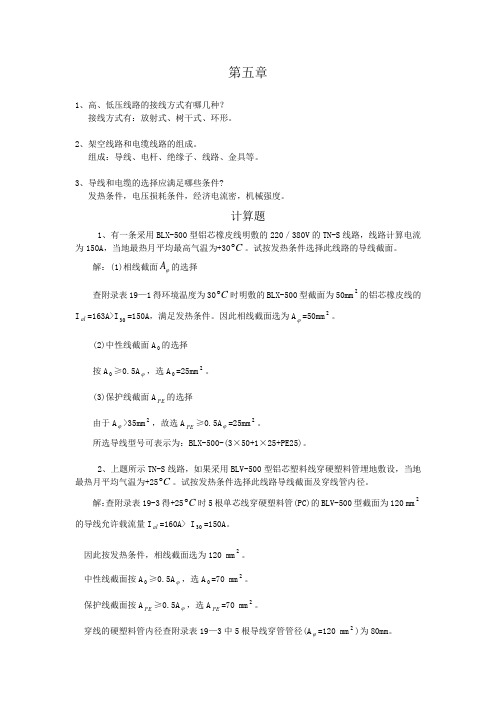

第五章1、高、低压线路的接线方式有哪几种？接线方式有：放射式、树干式、环形。

2、架空线路和电缆线路的组成。

组成：导线、电杆、绝缘子、线路、金具等。

3、导线和电缆的选择应满足哪些条件?发热条件，电压损耗条件，经济电流密，机械强度。

计算题1、有一条采用BLX-500型铝芯橡皮线明敷的220／380V的TN-S线路，线路计算电流为150A，当地最热月平均最高气温为+30C︒。

试按发热条件选择此线路的导线截面。

解：(1)相线截面ϕA的选择查附录表19—1得环境温度为30C︒时明敷的BLX-500型截面为50mm2的铝芯橡皮线的I al =163A>I30=150A，满足发热条件。

因此相线截面选为Aϕ=50mm2。

(2)中性线截面A的选择按A0≥0.5Aϕ，选A=25mm2。

(3)保护线截面APE的选择由于Aϕ>35mm2，故选APE≥0.5Aϕ=25mm2。

所选导线型号可表示为：BLX-500-(3×50+1×25+PE25)。

2、上题所示TN-S线路，如果采用BLV-500型铝芯塑料线穿硬塑料管埋地敷设，当地最热月平均气温为+25C︒。

试按发热条件选择此线路导线截面及穿线管内径。

解：查附录表19-3得+25C︒时5根单芯线穿硬塑料管(PC)的BLV-500型截面为120 mm2的导线允许载流量Ial =160A> I30=150A。

因此按发热条件，相线截面选为120 mm2。

中性线截面按A0≥0.5Aϕ，选A=70 mm2。

保护线截面按APE ≥0.5Aϕ，选APE=70 mm2。

穿线的硬塑料管内径查附录表19—3中5根导线穿管管径(Aϕ=120 mm2)为80mm。

选择结果可表示为：BLV-500-(3×120+1×70+PE 70)-PC80，其中PC 为硬塑管代号。

3、有一条用LGJ 型钢芯铝线架设的5km 长的35kV 架空线路，计算负荷为2500kW ，cos ϕ=0.7，T max =4800h 。

电线电缆的选型与设计一、引言电线电缆作为电力传输和信号传输的重要组成部分，在现代社会中起着不可或缺的作用。

本文将从选型与设计的角度探讨电线电缆的重要性以及选择和设计时需要考虑的关键因素。

二、电线电缆选型的重要性电线电缆作为电力传输和信号传输的媒介，其选型的合理与否直接关系到系统的安全性、可靠性和经济性。

正确选择合适的电线电缆可以保证系统的正常运行，提高电能的传输效率，降低能源浪费和成本支出。

三、电线电缆选型的关键因素1. 电压等级：根据实际需求确定电线电缆的耐压等级，以确保在电力传输过程中不会超过其额定电压，从而避免电线电缆的过载烧毁等问题。

2. 电流载荷：根据实际需求确定电线电缆的电流载荷能力，以确保电线电缆在工作时不会过载，从而导致系统短路、火灾等安全隐患。

3. 环境条件：考虑到电线电缆所处的环境条件，如温度、湿度、化学物质等，选择具有良好耐候性和耐腐蚀性的电线电缆，以保证其长期可靠运行。

4. 线径和导体材料：根据所需电流负载和导线的电阻要求，选择适当的线径和导体材料，以降低电线电缆的功率损耗。

5. 安全标准和认证：选择符合国家标准和认证要求的电线电缆，以确保其质量和安全可靠性。

四、电线电缆设计的关键因素1. 线路布置：根据系统的需求和实际场景，设计电线电缆的布置方式，包括线缆的走向、长度、悬挂方式等，以最大程度地减少电磁干扰和信号衰减。

2. 绝缘和屏蔽：为了保护电线电缆的导体免受外界干扰和损坏，设计适当的绝缘和屏蔽措施，包括使用绝缘材料和屏蔽层等。

3. 接头和连接：设计合理的接头和连接方式，确保电线电缆之间的连接可靠并能提供良好的电力传输和信号传输效果。

4. 安全与维护：考虑到系统的安全性和可维护性，设计电线电缆的防火、防爆和易维护性等要求，以便在需要时进行检修和更换。

五、选型与设计案例分析以某高层建筑为例，根据该建筑的用电负载和环境条件，选择了耐压等级较高（例如10kV）的电线电缆，并在设计中合理布局，采用了屏蔽和绝缘等措施，以保证电力传输的安全和可靠性。

1.3×35+2×16 电缆与4×35+1 ×16 的区别单从电缆线芯规格上看，两者都是三相五线，区别就是N 线（也称零线）前一个是16mm2 ，后一个是35mm2, 当使用的单相负荷较多且三相负荷不均衡时，后者可以流过更大的零线电流。

2.电力电缆型号2*WDZA-YJY-3*35+2*16 分别代表什么2 代表2 根的意思WDZA-YJY 代表电缆的型号3*35+2*16 代表电缆的规格3.电气施工图的3（NHYJV-0.6/1KV-4*240mm2）表示什么3根耐火交联4芯240 平方耐压0.6/1.0KV 电缆。

3－3根，NH- 耐火，YJV －交联绝缘，聚氯乙烯护套，0.6/1KV －耐压0.6/1.0KV ，4*240mm2 －4芯每芯电缆截面积为240 平方毫米。

4.HD13BX-1000/31HD 大电流刀开关13 设计序号BX 旋转式操作1000 电流3 极1 带灭弧罩而HD13BX 一般是指旋转式刀开关。

如果用于PGL 柜型，一般用HD13 系列，而如果是用于GGD 型，就要使用HD13BX 系列了。

自动空气开关一、自动空气开关的作用自动空气开关又称自动空气断路器，是低压配电网络和电力拖动系统中非常重要的一种电器，它集控制和多种保护功能于一身。

除了能完成接触和分断电路外，尚能对电路或电气设备发生的短路．严重过载及欠电压等进行保护，同时也可以用于不频繁地启动电动机。

二、自动空气开关的特点自动空气开关具有操作安全．使用方便．工作可靠．安装简单．动作后（如短路故障排除后）不需要更换元件（如熔体）等优点。

因此，在工业．住宅等方面获得广泛应用。

自动空气开关具有过载和短路两种保护功能，当电路发生过载、短路、失压等故障时能自动跳闸，正常情况下可以用来不频繁的接通和断开电路以及控制电机的启动和停止。

自动空气开关有DW 系列（称为框架式或万能式）和DZ 系列（称为塑料外壳式或装置式）两种。

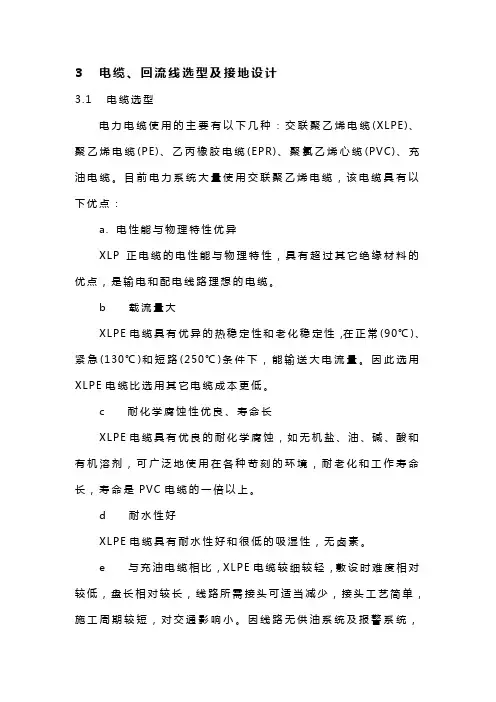

3 电缆、回流线选型及接地设计3.1 电缆选型电力电缆使用的主要有以下几种：交联聚乙烯电缆(XLPE)、聚乙烯电缆(PE)、乙丙橡胶电缆(EPR)、聚氯乙烯心缆(PVC)、充油电缆。

目前电力系统大量使用交联聚乙烯电缆，该电缆具有以下优点：a. 电性能与物理特性优异XLP正电缆的电性能与物理特性，具有超过其它绝缘材料的优点，是输电和配电线路理想的电缆。

b载流量大XLPE电缆具有优异的热稳定性和老化稳定性，在正常(90℃)、紧急(130℃)和短路(250℃)条件下，能输送大电流量。

因此选用XLPE电缆比选用其它电缆成本更低。

c耐化学腐蚀性优良、寿命长XLPE电缆具有优良的耐化学腐蚀，如无机盐、油、碱、酸和有机溶剂，可广泛地使用在各种苛刻的环境，耐老化和工作寿命长，寿命是PVC电缆的一倍以上。

d耐水性好XLPE电缆具有耐水性好和很低的吸湿性，无卤素。

e与充油电缆相比，XLPE电缆较细较轻，敷设时难度相对较低，盘长相对较长，线路所需接头可适当减少，接头工艺简单，施工周期较短，对交通影响小。

因线路无供油系统及报警系统，故线路改接、开环较方便，无废油处理对环境影响和对人体有害的铅毒。

有国内外成熟的运行经验，运行、维护工作量较小，运行费用较低。

综上所述，结合本工程用户负荷特性推荐采用1⨯630平方毫米110kV交联聚乙烯绝缘电力电缆，型号为YJLW03-64/110-1⨯630mm2。

该电缆采用立式交联生产线三层共挤生产工艺，绝缘为超净交联聚乙烯材料，金属护套采用连续挤出式皱纹无缝铝护套。

选用的电缆主要技术参数见下表。

电缆主要技术参数3.2 回流线选择参考以往同截面同电压等级的电缆线路回流线的使用经验，本工程电缆回流线采用YJV-6/10kV(1⨯150mm2)。

导电线芯为多股铜。

电线电缆的选型及方法⒈型号的选择选用电线电缆时,要考虑用途,敷设条件及安全性等；根据用途的不同,可选用电力电缆、架空绝缘电缆、控制电缆等；根据敷设条件的不同,可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等；根据安全性要求,可选用阻燃电缆、无卤阻燃电缆、耐火电缆等;⒉电线电缆规格的选择确定电线电缆的使用规格导体截面时,应考虑发热,电压损失,经济电流密度,机械强度等条件; 根据经验,低压动力线因其负荷电流较大,故一般先按发热条件选择截面,然后验算其电压损失和机械强度；低压照明线因其对电压水平要求较高,可先按允许电压损失条件选择截面,再验算发热条件和机械强度；对高压线路,则先按经济电流密度选择截面,然后验算其发热条件和允许电压损失；而高压架空线路,还应验算其机械强度;若用户没有经验,则应征询有关专业单位或人士的意见;一般电线电缆规格的选用参见下表：电线电缆规格选用参考表3、同一规格铝芯导线载流量约为铜芯的倍,选用铝芯导线可比铜芯导线大一个规格,交联聚乙烯绝缘可选用小一档规格,耐火电线电缆则应选较大规格;4、本表计算容量是以三相380V、Cosφ＝为基准,若单相220V、Cosφ＝,容量则应× 1/3; 3、当环境温度较高或采用明敷方式等,其安全载流量都会下降,此时应选用较大规格；当用于频繁起动电机时,应选用大2～3个规格; 5、本表聚氯乙烯绝缘电线按单根架空敷设方式计算,若为穿管或多根敷设,则应选用大2～3个规格; 6、以上数据仅供参考,最终设计和确定电缆的型号和规格应参照有关专业资料或电工手册;7.运输中严禁从高处扔下电缆或装有电缆的电缆盘,特别是在较低温度时一般为5℃左右及以下,扔、摔电缆将有可能导致绝缘、护套开裂; 8.尽可能避免在露天以裸露方式存放电缆,电缆盘不允许平放; 9.吊装包装件时,严禁几盘同时吊装;在车辆、船舶等运输工具上,电缆盘要用合适方法加以固定,防止互相碰撞或翻倒,以防止机械损伤电缆; 10.电缆严禁与酸、碱及矿物油类接触 ,要与这些有腐蚀性的物质隔离存放.贮存电缆的库房内不得有破坏绝缘及腐蚀金属的有害气体存在; 11.电缆在保管期间,应定期滚动夏季3个月一次,其他季节可酌情延期;滚动时,将向下存放盘边滚翻朝上,以免底面受潮腐烂;存放时要经常注意电缆封头是否完好无损; 12.电缆贮存期限以产品出厂期为限,一般不宜超过一年半,最长不超过二年;13.电线电缆敷设安装的设计和施工应按 GB 50217-94电力工程电缆设计规范等有关规定进行,并采用必要的电缆附件终端和接头;供电系统运行质量、安全性和可靠性不仅与电线电缆本身质量有关,还与电缆附件和线路的施工质量有关;通过对线路故障统计分析,由于施工、安装和接续等因素造成的故障往往要比电线电缆本体缺陷造成的故障可能性大得多;因此要正确地选用电线电缆及配套附件,除按规范要求进行设计和施工外,还应注意如下几个方面的问题：14.电缆敷设安装应由有资格的专业单位或专业人员进行,不符合有关规范规定要求的施工和安装,有可能导致电缆系统不能正常运行;15.人力敷设电缆时,应统一指挥控制节奏,每隔～3米有一人肩扛电缆,边放边拉,慢慢施放;16.机械施放电缆时,一般采用专用电缆敷设机并配备必要牵引工具,牵引力大小适当、控制均匀,以免损坏电缆;17.施放电缆前,要检查电缆外观及封头是否完好无损,施放时注意电缆盘的旋转方向,不要压扁或刮伤电缆外护套,在冬季低温时切勿以摔打方式来校直电缆,以免绝缘、护套开裂;18敷设时电缆的弯曲半径要大于规定值;在电缆敷设安装前、后用 1000V兆欧表测量电缆各导体之间绝缘电阻是否正常,并根据电缆型号规格、长度及环境温度的不同对测量结果作适当地修正,小规格10mm 2 以下实芯导体电缆还应测量导体是否通断;19.电缆如直埋敷设,要注意土壤条件,一般建筑物下电缆的埋设深度不小于米,较松软的或周边环境较复杂的,如耕地、建筑施工工地或道路等,要有一定的埋设深度～1米,以防直埋电缆受到意外损害,必要时应竖立明显的标志电力电缆截面选择方法的发展与应用摘要：文章分析介绍了按选择截面的经济选型方法,并通过具体实例分析,对和如何进行选择及相关问题进行了分析指出按选择电缆截面的方法可起到节约能源、改善环境、提高电力运行可靠性等多方面作用,应积极广泛推广该技术的发展与应用;关键词：；；；经济选型截面选择是一个大家十分关心的问题,因为它是电气供配电设计的主要内容之一;传统的电缆截面选择方法是按技术体选择,可分为4类：①按允许发热条件选择,也就是按允许载流量选择；②按允许电压损失校验；③按短路热稳定校验；④按保护灵敏度校验;另一种电缆截面选择方法是按选择,过去由于缺乏基本数据,设计人员难以在这方面着手,长期没有很好解决;我国成为WTO成员国之后,电气设计领域也要与国际接轨,陆续等同、等效采用国际标准来充实或替代原有标准;在截面选择标准方面,近年来有两大发展,一是低压电缆的载流量国家标准GB/T 1689515—2002问世了;它等同采用了IEC 60364-5-523—1999,从2003年3月1日开始实施,这个标准的问世,填补了我国此领域长期缺乏国家标准的空白;二是推广应用IEC 287-3-2—1995截面的经济最佳化,也就是经济选型;1 经济选型的概念按选择截面的方法是经济选型;所谓是“寿命期内,投资和导体损耗费用之和最小的适用截面所对应的工作电流”;按载流量选择线芯截面时,只计算初始投资；按选择线芯截面时,除计算初始投资外,还要考虑经济寿命期内导体损耗费用,二者之和应最小;当减小线芯截面时,初始投资减少,但线路损耗费用增加；反之,增加线芯截面时,线路损耗减少,但初始投资增加;某一截面区间内,二者之和总费用最少,就是我们追求的目标——经济选型;有几点需要加以说明：①线芯截面选择时,技术和经济是一件事情的两个方面,相互依存;②和都是有一定范围的,因为电缆线芯截面是非连续的;图1给出了VV-1电缆线芯截面与总费用的关系曲线;图1中,曲线2代表初始费用,它包括电缆及附件与敷设费用之和;当截面增大时,投资费用随之增大;曲线3代表损耗费用,当截面增大时,损耗减少,损耗费用随之减少;曲线1代表总费用,是曲线1、2的叠加;曲线1的最低点就是总费用最少的一个截面80 mm2;显然,选择70～95 mm2它的总费用TOC 都非常接近最80 mm2,因此,是一个区间;同样,也有一定范围;③在的范围内,可选择较小截面;1—总费用；2—初始费用；3—电能损耗费图1 VV-1电缆线芯截面与总费用的关系2 推广经济选型的原因按经济选型来确定电缆截面,可以节约电力运行费用和总费用,可以节省能源、改善环境,还可以提高电力运行的可靠性;我国在两网改造之前,农村电网的线路损耗达20%～30%,城市线损也在10%以上;全国装机容量已超过3亿kW,也就是说,电厂发出的电能有数千万千瓦白白地消耗在电网中;目前,我国已进入市场经济的发展时期,工程投资越来越注重整体和长远的经济性;因此,经济选型必须提到议程上来了;3 历史回顾1881年英国人Cord首先提出电缆的概念;1989～1991年Parr提出了较为完整的和的概念和计算方法;在上述基础上,IEC制定了线芯截面的经济最佳化标准IEC287-3-2—1995;20世纪50年代,前苏联也进行了电力传输最佳的研究,但局限于高压架空线范畴;20世纪50年代,我国也开始研究这一课题;80年代初,原水电部给出了架空导线的密度数据,但也局限于高压线路,中、低压线路不使用,也没有电缆线芯的和数据;1994～1995年的电力工程电缆设计规程GB 50217—1994中提出“宜选择,可按年费用支出B最小原则”,并给出了B= Z+ N的计算公式,式中Z为投资,N为年运行费;但是存在2个问题：①年运行费N的计算涉及许多因素,没有提供这些数据,实际上无法进行计算；②该规程限定“较长距离的大电流回路或35 kV以上高压电缆,当符合载流量、电压损失、热稳定等技术条件时,宜选择”;这条限定是不恰当的;根据统计,我国实际使用的35 kV 及以下的电缆约占电缆总量的85%;很显然,针对15%的电缆进行经济核算,必定是事倍而功半;最近,该规范正在组织修订,笔者也诚恳地提出意见和建议,受到了编写单位的高度重视;4 IEC标准中关于导体和选择的原理和方法简介总费用最小法则CT=CI+CJ式中,CT为总费用；CI为电缆主材、附件费用及施工费用之和；CJ为损耗费用,它与负载电流大小、年运行时间、电价、电缆电阻截面、使用寿命等因素有关,可以用下面算式表示式中,I max为第一年的最大负载电流；R L为计算各种因素如集肤效应、邻近效应、护层电流等后的实际交流电阻值；F为综合系数,它包含8个方面的内容：①回路数N c和导体的数量N p；②年最大负荷损耗小时τ单班制约为1 400 h,两班制约为2 400 h,三班制约为4 500 h；③电价P；④附加发电成本D=252元/kW·年, 是由于线路损耗而导致额外供电容量的成本;⑤负荷增长率a;⑥能源增长成本b一般为2%;⑦贴现率i, 即损耗是投产后直至电缆经济寿命终了之间逐年产生的费用,都必须根据银行利率等因素折算到当前的“现值”,i=10%;⑧经济寿命N,根据国家电力公司动力经济研究中心建议,N=30年;范围在一定的敷设条件下,每一线芯截面都有一个范围,IEC 287-3-2—1995提供了这一范围上、下限值的计算公式是I ec下限=CI－CI1/F·LR1－RI ec上限=CI2－CI/F·LR－R2式中,CI为某一截面电缆的总投资包括了主材、附件及施工费；CI1为比CI小一级截面电缆的总投资；CI2为比CI大一级截面电缆的总投资；F为综合系数；L为电缆长度,km；R为CI对应截面电缆单位长度的交流电阻,Ω/km；R1为CI1对应截面电缆单位长度的交流电阻,Ω/km；R2为CI2对应截面电缆单位长度的交流电阻,Ω /km;IEC 287-3-2—1995的适用范围是中、低压,它不同于前苏联的方法,也不同于原我国水电部的规定,后者都是适用于高压架空线;5 常用电缆的范围根据IEC标准中关于导体和选择的原理和方法,笔者编制了各种不同类别电缆的范围表;其中的部分内容如下：①6～10 kV交联聚乙烯电缆的范围表,见表1;②1 kV低压电缆的范围表,见表2;③架空绝缘电缆的范围表,见表3、表4;并对以上各表作了如下的限定：①取高电价区域华东、华南地区代表电价为05元/kWh,取中电价区域华北、华中、东北地区代表电价为04元/kWh,取低电价区域西南、西北地区代表电价为03元/kWh;②τ是最大负荷损耗小时数,为符合使用习惯,表中转化为最大负荷利用小时数取T max;当cosф=时,单班制τ=1 400 h,对应T max=2 000 h；两班制τ=2 400 h,对应T max=4 000 h；三班制τ=4 500 h,对应T max=6 000 h;我们只要根据电价、T max和计算电流3个参数,从表1～4中便可快捷求取;如果已知条件不像范围表格中所列的那么典型,就应当先以相应的密度曲线中查得其对应的密度j,再通过计算求取;信息来源如某一负荷,计算电流I j=150 A,T=3 000 h,当地的电价P=07元/kWh,求其的方法是：从1 kV 低压密度曲线中可查得T=3 000 h,P=07元/kWh时密度j=1 6 A/mm2,则,,取相近截面95 mm2;6 的讨论按经济条件选择与按技术条件选择截面的比较举例说明：一台水泵电动机三相380 V,37 W,额定电流I N=714 A,启动电流I q=469 A,不频繁启动;馈线断路器整定电流85 A,瞬动电流850 A,年运行时间T=6 000 h,当地电价P=元/kWh,由变电所直配,采用VV-1 3+1芯电缆单根架空明敷,电缆长度L=160 m,环境温度30℃,变电所低压母线短路电流有效值I k=24kA;表1 6～10 kV交联聚乙烯绝缘电缆范围A注:表中数据摘自国际铜业中国协会资料;表2 06/10 kV低压电缆范围表A注：表中数据摘自国际铜业中国协会资料;表3 10 kV-3×单芯架空绝缘电缆范围表A注：1．以铜芯JKYJ单芯电缆为计算依据,其余铜单芯架空电缆也可参考应用；2．表中数据摘自国际铜业协会中国资料;表4 1 kV-4×单芯架空绝缘电缆范围表A信息来源注：以铜芯JKYJ单芯电缆为计算依据,其余铜单芯架空电缆也可参考应用;1 按允许发热条件选截面：I N= A,查表S=3×16+1×10 mm2对应允许电流80 A;2 按允许电压损失校验：设启动时cosΦ=,I q=469 A,L=160m,电流矩为 A-km,查表Δu=157%,不满足要求;若按不频繁启动允许启动电压偏移-15%计,需选择S=3×25+1×16 mm2,对应Δu=%同法,求得正常运行时Δu=%,满足要求;3按选择截面：根据I N= A,T=6 000 h,P=元/kWh,查1 kV低压电缆范围表得S ec=3×70+1×35 mm2;4按短路热稳定条件校验,设短路切除时间t= s,S min=I z×t C式中,I z为短路电流周期分量有效值,A；t为短路切除时间；C为热稳定系数,对PVC电缆C=114,将数值代入上式S min=24 000× mm2,选取S=3×95+1×50 mm2;5低压TN系统接地故障保护灵敏度校验：当S=3×16+1×10时,单相接地故障电流约300 A,断路器不动作;当S=3×70+1×35时,单相接地故障电流约1 100 A,断路器动作,灵敏度为1 100 A/850 A=130,大于125的要求;最终决定截面大小的条件,仍然是短路热稳定条件; 通过对以上例子的分析,我们可以得出以下结论：①通常,按选择的线芯截面大于按载流量选择的截面;大多数情况,二者仅相差2级;换言之,大多数情况下,按载流量选择的截面,放大1～2级,会比较接近值;②有时,按技术条件选择的截面会大于按条件所选择的截面;因此,“经济条件”是必要条件,但还不是充分条件,必须同时满足“技术条件”;③电缆的范围表可见,T max愈大,值愈小;按此条件选择的线芯截面愈大,反则反之;经济寿命变化时的变化这是较为现实的问题,有可能出现;设N=30年,VV-1电缆寿命期效果见图2,图2中曲线1、2、3分别表示N=30、10、5年的状况;曲线的起点都是25 mm2,那是按载流量条件选择的线芯截面;3条曲线的纵坐标各不相同;但N=30年与10年横坐标相同,都是70 mm2,且选择的总费用TOC,大大小于按载流量所选截面, 经济效益很明显;当N=5年时,左移至35 mm2,但与采用70 mm2截面相比,总费用TOC仅相差不到10%,仍然低于按载流量选择截面的TOC值;1—30年；2—10年；3—5年图2 VV-1电缆寿命期效果年最大负荷利用小时数对的影响从范围表很明显看到T max的影响,VV-1电缆不同运行时间总费用利用率见图3;图3中3条曲线分别代表T max=7000、4000、2000 h;曲线起点同样是按载流量所选择的截面25 mm2,曲线的最低点分别是95、70、50 mm2;1—T max=7 000 h；2—4 000 h；3—2 000 h图3 VV-1电缆不同运行时间总费用利用率曲线在最低点处变化很平坦,曲线3从50～70 mm2,TOC总费用只变化%；曲线1从95～70 mm2,TOC总费用也仅相差%,因此,在工程设计中,不必过分追求T的准确性,只需要根据不同行业年最大负荷利用小时数的统计数据就可以了,详见表5;表5 不同行业的年最大负荷利用小时数回收年限由于按选择电缆截面时,截面较大,使初期投资增加,那么增加的投资要用多少年才能收回,让我们计算一个例子;某一负载I N=90 A,选用VV-13芯电缆供电,电缆长100m,当地电价05元/kＷh,请分别绘制3 000、5 000、7 000 h不同小时数的TOC-N曲线;经计算,按载流量选择截面为3×25 mm2;按选择截面分别为：3 000 h→3×50 mm2；5 000 h→3×70 mm2；7 000 h→3×95 mm2;一班制、二班制、三班制时VV-1型电缆发热截面与的比较曲线图分别见图4～6,图中两曲线之交点表示总费用相等,它们对应回收年限分别为368、281、236年;图4 VV-1型电缆发热截面与比较一班制图5 VV-1型电缆发热截面与比较两班制图6 VV-1型电缆发热截面与比较三班制从图4～6可见：①T max愈大,回收年限愈短;②曲线在交点之后,每年都有节约,节约的数字逐年加大,经济效益十分明显,见表6;③如果预计工程的使用年份小于回收年限,则不必按来选择电缆截面,以免多增加的投资不能回收;表6 逐年节约费用比较7 采用经济选型的经济效益分析1 以VV-1三芯电缆为例,其负载电流总费用曲线见图7;设某负载电流为80 A,寿命期为30年,其节约的费用数据见表7;由此可见,经济效益十分明显;表7 负载电流80 A,寿命期30年电缆采用经济选型节约的费用数据信息请登陆:输配电设备网图7 VV-1电缆负载电流总费用曲线2 2001年,全国35 kV及以下产量约25万km,其中1 kV级约216万km,平均截面为70 mm2,采用经济选型后,平均截面增至约120 mm2,线损可节约42%；10～35 kV级约34万km,平均截面为120 mm2,采用经济选型后,平均截面约增至185 mm2,线损可节约35%;以上总计,全年节省损耗442万kW,年节电量为111亿kWh;按容量电价252元/kW·年,平均电度价04元/kWh计,每年节约电费约555亿,并可减少二氧化碳的年排放量390 000 t;可见,无论是从节约电能的角度,还是从环境保护的角度出发,我们都应该在电气工程中采用经济选型;8 结论1 线芯截面选择时,技术和经济是相互依存的两个方面;电缆截面的经济选型是选择方法的重要发展;2 电缆截面经济选型的实用方法是非常方便的,很容易掌握;3 按选择电缆截面,通常大于按载流量所选的截面,但总费用支出会很小,而且增加的初期投资一般仅需2～4年即可收回;4 大力推广“按选择电缆截面”,节约总费用、节省能源,有利于环境保护,有明显的经济效益和社会效益,是利国利民的大好事;于你要选什么线还不好说,我给你各种电缆线的用途,自己考虑考虑：规格型号名称使用范围-=常规电缆=-VV VLVVY VLY聚氯乙烯绝缘聚氯乙烯聚乙烯护套电力电缆敷设在室内、隧道及管道中VV22 VLV22 VV23 VLV23聚氯乙烯绝缘聚氯乙烯聚乙烯护套钢带铠装电力电缆敷设在室内、隧道内直埋土壤,电缆能承受机械外力作用;VV32 VLV32 VV33 VLV33 VV42 VLV42 VV43 VLV43聚氯乙烯绝缘聚氯乙烯聚乙烯护套钢丝铠装电力电缆敷设在高落差地区,电缆能承受机械外力作用及相当的拉力;YJV YJLVYJY YJLY交联聚乙烯绝缘聚氯乙烯聚乙烯护套电力电缆敷设在室内、隧道及管道中,电缆不能承受机械外力作用;YJV22 YJLV22 YJV23 YJLV23交联聚乙烯绝缘聚氯乙烯聚乙烯护套钢带铠装电力电缆敷设在室内、隧道内直埋土YJV32 YJLV32 YJV33 YJLV33 YJV42 YJLV42 YJV43 YJLV43交联聚乙烯绝缘聚氯乙烯聚乙烯护套钢丝铠装电力电缆敷设在高落差地区,电缆能承受机械外力作用及相当的拉力;KVV KVVRKVY KVYR聚氯乙烯绝缘聚氯乙烯聚乙烯护套控制电缆敷设在室内、电缆沟、管道内及地下;KVV22 KVV23聚氯乙烯绝缘聚氯乙烯聚乙烯护套钢带铠装控制电缆敷设在室内、电缆沟、管道内及地下,电缆能承受机械外力作用;KVVP KVVP2 KVVRP聚氯乙烯绝缘聚氯乙烯护套铜带铜丝编织屏蔽控制电缆敷设在室内、电缆沟、管道内及地下,电缆具有防干扰能力;KYJV KYJVR KYJY KYJYR交联聚乙烯绝缘聚氯乙烯聚乙烯护套控制电缆敷设在室内、电缆沟、管道内及地下;KYJV22 KYJV23交联聚乙烯绝缘聚氯乙烯聚乙烯护套钢带铠装控制电缆敷设在室内、电缆沟、管道内及地下,电缆能承受机械外力作用;KYJVP KYJYP2 KYJYRP交联聚乙烯绝缘聚氯乙烯聚乙烯护套铜带铜丝编织屏蔽控制电缆敷设在室内、电缆沟、管道内及地下,电缆具有防干扰能力;JKV JKLVJKY JKLYJKYJ JKLYJ聚氯乙烯/聚乙烯交联聚乙烯绝缘架空电缆用于架空电力传输等场所;JKTRYJ软铜芯交联聚乙烯绝缘架空电缆用于变压器引下线;JKLYJ/Q交联聚乙烯绝缘轻型架空电缆用于架空电力传输等场所;JKLGYJ JKLGYJ/Q钢芯铝绞线交联聚乙烯绝缘架空电缆用于架空电力传输等场所,并能承受相当的拉力;LJ LGJ铝绞线及钢芯铝绞线用于架空固定敷设;-=特种电缆=-ZR-X阻燃电缆敷设在对阻燃有要求的场所,GZR电缆敷设在阻燃要求特别高的场所;GZR-X隔氧层阻燃电缆WDZR-X低烟无卤阻燃电缆敷设在对低烟无卤和阻燃有要求的场所,GWDZR电缆敷设在要求低烟无卤阻燃性能特别高的场所;GWDZR-X隔氧层低烟无卤阻燃电缆NH-X耐火电缆敷设在对耐火有要求的室内、隧道及管道中,GNH电缆除耐火外要求高阻燃的场所;GNH-X隔氧层耐火电缆WDNH-X低烟无卤耐火电缆敷设在有低烟无卤耐火要求的室内、隧道及管道中,GWDNH电缆除低烟无卤耐火特性要求外,对阻燃性能有更高要求的场所; GWDNH-X隔氧层低烟无卤耐火电缆FS-X防水电缆敷设在地下水位常年较高,对防水有较高要求的地区;H-X耐寒电缆敷设在环境温度常年较低,对抗低温有较高要求的地区; FYS-X环保型防白蚁、防鼠电缆用于白蚁和鼠害严重地区以及有阻燃要求地区的电力电缆、控制电缆电力电缆价格表2010年电力电缆最新价格表。

【工控知识】电缆选型口诀及实例点击“工业帮PLC培训机构关注我哟? 每天推送行业相关资讯、设备操作问题分析、设备操作图解、初入行业学习方法等，关注我们妥妥没错（咨询热线：400-8835503）精彩内容700万实战设备准备待续，你是否心动，工业帮欢迎大家来参观考察国产25mm2及以下的布电线共有八种规格。

即1、1.5、2.5、4、6、10、16、25(mm2)导线截面与直经的关系截面S＝1 1.5 2.5 4 6 1016 25(mm2)直径D＝1.13 1.37 1.76 2.24 2.73×1.337×1.707×2.12导线截面与直经的计算：S＝R2π(半径的平方×3.14)负荷电流的估算：三相电动机1KW≈2A单相220用电1KW≈4.5A单相380用电1KW≈2.5A根据负荷电流、敷设方式、敷设环境选用导线选用导线口诀：10下5；百上2；25、35，4、3界；70、95两倍半，穿管、温度八、九折；铜线升级算；裸线加一半。

既10mm2以下导线每1mm2按5A计算；100mm2以上导线每1mm2按2A计算；25mm2导线每1mm2按4A计算；35mm2导线每1mm2按3A计算；70～95mm2导线每1mm2按2.5A计算；穿管、温度八、九折；穿管暗敷设时导线载流量打八折；环境温度大于35℃时导线载流量打九折；铜线升级算；裸线加一半；因为口诀是铝线计算的在使用绝缘铜线时，按加大一档截面的绝缘铝线计算；使用裸导线时，按相同截面绝缘导线载流量乘1.5。

选型实例例1：负荷电流33A，要求铜线暗敷设，环境温度按35℃。

试算：设，采用6mm2的橡皮铜线(如：BX－6)，据口诀，可按10mm2绝缘铝线计算其载流量，为10×5=50A；暗敷设，50×0.8=40A；环境温度按35℃时，40×0.9=36＞33A。

故可以使用。

例2：负荷电流66A。

电线电缆的选型及方法
一、电线电缆的选型
电线电缆的选型是指合理规划电线电缆规格，然后根据不同的使用情况、电缆的电子特性和要求，来选择合适规格的电线电缆。

电缆的选型是
按照电缆的电子特性来选择合适的规格，包括外径、导线直径、电缆屏蔽
类型、绝缘材料等，要求不同情况选择不同规格的电线电缆。

首先，根据电线电缆的使用场合，来确定电线电缆的电子特性和要求，然后根据要求来选择合适的电线电缆。

常见的使用场合有:室外电缆、户
内电缆和高压电缆等。

其次，要根据电缆的额定电压、最大工作电压、电压降和温度系数等，来选择阻燃的电线电缆，同时还要考虑电缆的绝缘特性，以及是否需要屏
蔽等。

例如，使用在室外环境中的电缆，要求阻燃性能高，防水性能好，
绝缘特性也要好，因此要选择高耐热、耐老化、良好绝缘性能的电缆；使
用在高压环境中的电缆，要求阻燃性能高，绝缘特性良好，同时还要考虑
电缆的压缩及应力抗性，因此要选择高耐压绝缘的电缆，这样才能保证电
缆的安全可靠使用。

第三，要根据电线电缆的安装条件，来确定适用的电缆规格。

电缆的选型第⼆章电缆的选型2.1 电缆型号与应⽤范围 2.1.1 电缆型号的编制原则⑴⽤汉语拼⾳第⼀个字母的⼤写表⽰绝缘种类、导体材料、内护层材料和结构特点。

如⽤Z 代表纸，L 代表铝，Q 代表铅，F 代表分相。

电缆型号组成及其代表奕奕见表2-1。

表2-1 电缆型号组成及其代表意义⽰铠装，第⼆位数字表⽰外被，例如，粗钢丝铠装纤维外被表⽰为41。

⑶电缆型号按电缆结构的排列⼀般依下列次序⑷电缆产品⽤型号、额定电压和规格表⽰。

其⽅法是在型号后再加上说明额定电压、芯数和标称截⾯积的阿拉伯数字。

①黏性电缆A 、 ZL 03-0.6/1 3×185表⽰铜芯、黏性油浸纸绝缘、铝套聚⼄烯护套、额定电压0.6/1kV 、三芯、标称截⾯积185mm 2的电缆电缆。

B 、 Z LL 03-0.6/1 3×185表⽰铝芯、黏性油浸纸绝缘、铝套聚⼄烯护套、额定电压0.6/1kV 、三芯、标称截⾯积185mm 2的电缆电缆。

②不滴流电缆A 、ZQFD 22-21/35 3×185表⽰铜芯、不滴流油浸纸绝缘、分相铅套、钢带铠装聚⼄烯护套、额定电压为21/35kV 、三芯、标称截⾯积185mm 2的电缆电缆。

B 、ZLQFD 22-21/35 3×185表⽰铝芯、不滴流油浸纸绝缘、分相铅套、钢带铠装聚氯⼄烯护套、额定电压为21/35kV 、三芯、标称截⾯积185mm 2的电缆电缆。

③橡⽪绝缘电缆A 、XV-0.6/1 3×150+70表⽰铜芯、橡⽪绝缘、聚氯⼄烯护套、额定电压为0.6/1kV 、三个主线芯、标称截⾯积150mm 2、中性线芯标称截⾯积70mm 2的电⼒电缆。

B 、XLV-0.6/1 3×150+70表⽰铝芯、橡⽪绝缘、聚氯⼄烯护套、额定电压为0.6/1kV 、三个主线芯、标称截⾯积150mm 2、中性线芯标称截⾯积70mm 2的电⼒电缆。

④聚氯⼄烯绝缘电缆 A 、VV 23-0.6/1 3×240表⽰铜芯、聚氯⼄烯绝缘、钢带铠装聚氯⼄烯护套、额定电压为0.6/1kV 、三芯、标称截⾯积240mm 2的电⼒电缆。

电力电缆选型与敷设第一章电力电缆的基础知识1.1电力电缆的用途与优缺点发电厂发出的电能传送到远方的变电所、配电所及各种用户，是通过架空线或电缆线路实现的。

用于传送和分配电能的电缆称为电力电缆。

电能传送中，通过建筑物和居民密集的地区，地面空隙有限，不能立设杆塔和架空线，就需要施放地下电缆。

在发电厂或变电所中，引出线很多，往往因空间不够，也需要电缆来输送电能。

采用电缆输送电能比用架空线具有下列优点。

①占地小。

地下敷设不占地面空间，不受地面建筑物的影响，不需在地面架设杆塔、导线，适用于城市、街道供电，使市容整齐美观。

②对人身比较安全。

地下隐蔽工程，人们不可能触及。

③供电可靠，不受外界的影响。

自然界常见的如雷击、风害、水、风筝、鸟害等因素会造成架空线的短路和接地等故障，而电缆不会受影响。

④运行维护简单方便，工作量少，费用低。

⑤电缆的电容较大，有利于提高电力系统的功率因数。

对于地下地水电站来说，电缆引出线成为它不可缺少的一个重要组成部分，对于过江、过河输电线路，由于跨度太大而不宜敷设架空线，或者为了避免架空线对船只通航的障碍时，宜采用电缆，为避免电力线对通信产生干扰，则多采用电缆，在大城市人口稠密区的配电网、大型工厂、发电厂以及电网交叉区、交通拥挤区等，也需采用电缆，其占地少、安全可靠，可以减少电网对交通、城市建设的影响。

但是，电缆线路与架空线路比较存在如下缺点：①成本高，投资费用较大。

②敷设后不易更换变动，不宜作临时性的线路使用。

③线路不易分支。

④故障测寻困难。

⑤检修费工、费时、费用大。

⑥电缆头的制作工艺要求较高。

综上所述，在什么情况下采用电缆，需综合考虑后再决定。

1.2电力电缆的种类及特征1.2.1电力电缆的种类电力电缆按绝缘材料、电能形式、结构特征、电压等级、导体标称截面积、导体芯数以及安装敷设的环境等有以下分类。

⑴按绝缘材料分类①油纸绝缘A、黏性浸渍纸绝缘（统包型、分相屏蔽型）。

B、不滴流浸渍纸绝缘（统包型、分相屏蔽型）。

一、1.下级断路器额定电流不得大于上级断路器额定电流。

2.下级电缆的载流量不得大于上级电缆的载流量。

3.室内电缆沟或室外信号线埋深不得低于400mm.二、GB 50054-1995 低压配电设计规范第4．3．4条过负载保护电器的动作特性应同时满足下列条件：Ib≤In≤IzI2≤1.45Iz式中Ib——线路计算负载电流（A）In——熔断器熔体额定电流或断路器额定电流或整定电流（A熔断器熔体额定电流或断路器额定电流或整定电流（A）；Iz——导体允许持续载流量（A）I2 ——保证保护电器可靠动作的电流（A）。

当保护电器为低压断路器时，I2为约定时间内的约定动作电流；当为熔断器时，I2为约定时间内的约定熔断电流.第二节绝缘导线布线第条直敷布线可用于正常环境的屋内场所并应符合下列要求一直敷布线应采用护套绝缘导线其截面不宜大于6mm2，布线的固定点间距，不应大于300mm二绝缘导线至地面的最小距离应符合表5.2.1的规定三当导线垂直敷设至地面低于1.8m时，应穿管保护。

表5.2.1绝缘导线至地面的最小距离表第5.6.8条无铠装的电缆在屋内明敷当水平敷设时，其至地面的距离不应小于2.8m，当垂直敷设时，其至地面的距离不应小于1.8m，当不能满足上述要求时应有防止电缆机械损伤的措施，当明敷在配电室、电机室、设备层等专用房间内时，不受此限制。

第5.6.29条电缆直接埋地敷设时沿同一路径敷设的电缆数量不宜超过8根第5.6.30条电缆在屋外直接埋地敷设的深度不应小于700mm，当直埋在农田时，不应小于1m。

应在电缆上下各均匀铺设细砂层，其厚度宜为100mm, 在细砂层应覆盖混凝土保护板等保护层，保护层宽度应超出电缆两侧各50mm。

在寒冷地区，电缆应埋设于冻土层以下，当受条件限制不能深埋时，可增加细砂层的厚度在电缆上方和下方各增加的厚度不宜小于200mm第5.6.31条电缆通过下列各地段应穿管保护，穿管的内径不应小于电缆外径的1.5倍一电缆通过建筑物和构筑物的基础、散水坡、楼板和穿过墙体等处；二电缆通过铁路、道路处和可能受到机械损伤的地段；三电缆引出地面2m至地下200mm处的一段和人容易接触使电缆可能受到机械损伤的地方。
