2.4 地层油的高压物性
- 格式:ppt
- 大小:286.50 KB
- 文档页数:32
中国石油大学渗流物理实验报告实验日期: 成绩: 班级: 石工1 学号: 姓名: 教师:同组者:地层油高压物性测定实验一.实验目的1.掌握地层油高压物性仪的结构及工作原理。
2.掌握地层油的饱和压力、单次脱气的测定方法。
3.掌握地层油溶解气油比、体积系数、密度等参数的确定方法。
4.掌握落球法测量地层油粘度的原理及方法。
二.实验原理(1) 绘制地层油的体积与压力的关系曲线,在泡点压力前后,曲线的斜率不同,拐点处对应的压力即为泡点压力。
(2) 使PVT筒内的压力保持在原始压力,保持压力不变,将PVT筒内一定量的地层油放入分离瓶中,记录放油的地下体积。
从量气瓶中测量分出气体体积,测量分离瓶中脱气油的体积,便可计算地层油的溶解气油比、体积系数等数据。
(3) 在地层条件下,钢球在光滑的盛有地层油的标准管中自由下落,通过记录钢球的下落时间,由下式计算原有的粘度:μ=k(ρ1-ρ2)t其中—μ—原油动力粘度,mPa·s;t—钢球下落时间,s;ρ1,ρ2—钢球和原油的密度,g/cm;k—粘度计常数。
三.实验流程图1 高压物性实验流程图四.实验步骤(一)泡点压力的测定1. 粗测泡点压力。
从地层压力起退泵降压(以恒定的速度退泵),并注意观察压力表指针变化,当压力表指针降低速度减慢或不下降甚至回升时,停止退泵。
压力表指针稳定后的压力数值即为粗测饱和压力值。
2. 细测泡点压力(1) 升压至地层压力,让析出的气体完全溶解到油中。
从地层压力开始降压,每降低一定压力(如1.0MP)记录压力稳定后的体积(注意升压、降压过程中应不断搅拌PVT 筒);(2) 当压力降至泡点压力以下时,每降低一定体积(如3ml),记录稳定以后的压力(泡点压力前后至少安排四个测点)。
(3) 最后一点测完后,升压到地层压力,进行搅拌,使分出的气体重新溶解到原油中,为原油脱气做好准备。
(二)一次脱气(1) 将PVT筒中的地层原油加压至地层压力,搅拌原油样品使温度、压力均衡,记录泵的读数。
第四节地层原油的高压物性第四节地层原油的高压物性(2学时)一、教学目的了解地层原油的化学组成和分类,熟练掌握原油各种高压物性参数的定义、计算方法以及影响因素。
二、教学重点、难点教学重点1、原油各种高压物性参数的定义、计算和影响因素2、饱和压力在分析原油高压物性参数中的作用教学难点1、原油两相体积系数的定义,两相体积系数与其它物性参数之间关系的理解2、原油高压物性参数的计算三、教法说明课堂讲授并辅助以多媒体课件展示相关的数据和图表四、教学内容本节主要介绍五个方面的问题:一、原油的化学组成二、地层原油的溶解油气比三、地层原油的体积系数四、地层原油的压缩系数五、地层原油的粘度(一)、原油的化学组成和分类1、原油的化学组成:原油要是石蜡族烷烃,环烷烃和芳香烃等不同烃类以及各种氧、硫、氮的化合物所组成的复杂混合物。
原油中的非烃类物质对原油的性质有着重大的影响。
原油的化学组成不同是导致原油性质不同和产生各种变化的内因,而压力、温度才是引起原油性质发生变化的外部条件。
2、原油的分类:(1)、根据原油中的含硫量:少硫原油:S<0.5%以下含硫原油:S>0.5%以上我国的原油多属于少硫原油(2)、根据原油中胶质—沥青质的含量:少胶原油:胶质、沥青<8%胶质原油:胶质、沥青8~25%之间多质原油:胶质、沥青>25%我国的原油多属于少胶原油或胶质原油(3)、按原油中的含蜡量分:少蜡原油:含蜡量<1%含蜡原油:含蜡量1~2%高含蜡原油:含蜡量>2%我国各油田生产的原油含蜡量相差很大,有的属于少蜡原油,但多数属于高含蜡原油(4)、按族组成分:烷烃原油烷—环烷族原油环烷—芳香族原油芳香族原油(二)、地层原油的溶解油气比(solution gas-oil ratio)1、定义定义一:在油藏温度和油藏压力条件下,地层油中所溶解的气量。
定义二:单位体积的地面原油在油藏条件下所溶解的气量,这种气体体积是指在标准状态下的体积。
定义三:地层油在一定温度和压力下进行脱气,脱气后计算为在该压力下单位体积地面油所溶解天然气的标准体积。
绪论单元测试1.关于石油工程的理解,说法正确的是()。
A:开展石油工程研究与工作和油气生成、油气藏类型及其特征等无关B: 石油工程包括油气藏工程、钻井工程、油气开采工程、地面工程等多方面内容C:石油工程是石油天然气工业体系中的重要一环D:石油工程是经济有效地将深埋于地下的油气从油气藏中开采到地面所实施的一系列工程和工艺技术的总称答案:BCD第一章测试1.油藏流体是指存在于地下油藏岩石中的石油、石油伴生气(天然气)和地层水;随温度、压力的变化,油藏流体的物理性质也会发生变化。
()A:错B:对答案:B2.多组分烃类系统相图中的三线包括()。
A:露点线B:等压线C:等液量线D:等温线E:泡点线答案:ACE3.地层油的粘度随着温度增加而降低,随着压力增加而增加。
()A:对B:错答案:B4.表征天然气与理想气体差异的主要参数是()。
A:天然气的体积系数B:通用气体常数C:天然气的压缩系数D:天然气的压缩因子答案:D5.关于地层水的高压物性说法正确的是()。
A:同样温度压力条件下,溶有天然气的地层水较不含气的地层水的压缩性大B:地层水的体积系数可近似视为1C:地层水的压缩系数与地层油的压缩系数定义形式相似D:地层水中溶解的天然气量一般比较少答案:ABCD第二章测试1.岩石的孔隙度是指岩石孔隙体积与岩石外表体积之比,可分为绝对孔隙度、有效孔隙度、流动孔隙度等。
()A:错B:对答案:B2.关于流体饱和度的说法正确的是()。
A:同一油气藏中,含油、含气、含水饱和度之和小于1B:剩余油饱和度不随时间变化C:残余油饱和度是指被工作剂驱洗过的地层中被滞留或闭锁在岩石孔隙中的油的体积占孔隙体积的比例D:油藏中若已知束缚水饱和度就可以求出原始含油饱和度答案:CD3.岩石的压缩系数是指单位体积岩石中孔隙体积随有效压力的变化值;该值很小,油田开发过程中常被忽略()。
A:错B:对答案:A4.关于油藏岩石渗透率的说法正确的是()。

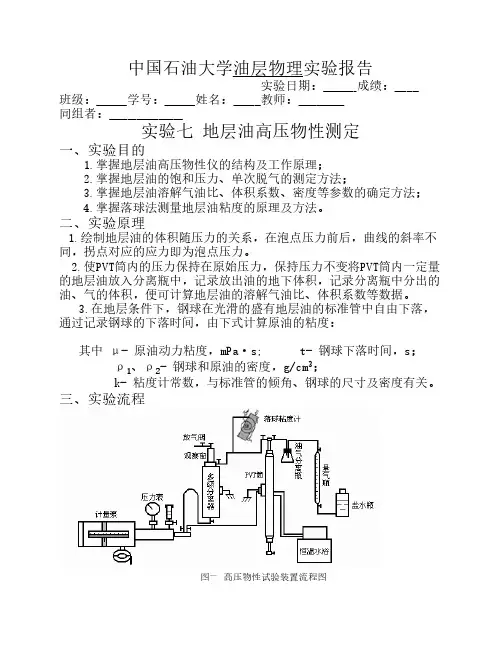

中国石油大学油层物理实验报告实验日期:成绩:班级:学号:姓名:教师:同组者:实验七 地层油高压物性测定一、实验目的1.掌握地层油高压物性仪的结构及工作原理;2.掌握地层油的饱和压力、单次脱气的测定方法;3.掌握地层油溶解气油比、体积系数、密度等参数的确定方法;4.掌握落球法测量地层油粘度的原理及方法。
二、实验原理1.绘制地层油的体积随压力的关系,在泡点压力前后,曲线的斜率不同,拐点对应的应力即为泡点压力。
2.使PVT筒内的压力保持在原始压力,保持压力不变将PVT筒内一定量的地层油放入分离瓶中,记录放出油的地下体积,记录分离瓶中分出的油、气的体积,便可计算地层油的溶解气油比、体积系数等数据。
3.在地层条件下,钢球在光滑的盛有地层油的标准管中自由下落,通过记录钢球的下落时间,由下式计算原油的粘度:其中 μ- 原油动力粘度,mPa·s; t- 钢球下落时间,s;ρ1、ρ2- 钢球和原油的密度,g/cm3;k- 粘度计常数,与标准管的倾角、钢球的尺寸及密度有关。
三、实验流程图一 高压物性试验装置流程图四、实验步骤1.泡点压力测定⑴粗测泡点压力从地层压力起以恒定的速度退泵,压力以恒定速度降低,当压力下降到速度减慢或不下降甚至回升时,停止退泵。
稳定后的压力即为粗测的泡点压力。
⑵细测泡点压力A.升压至地层压力,让析出的气体完全溶解到油中。
从地层压力开始降压,每降低一定压力(如2.0MPa)记录压力稳定后的泵体积读数。
B.当压力降至泡点压力以下时,油气混合物体积每次增大一定值(如5cm3),记录稳定后的压力(泡点压力前后至少安排四个测点)。
2.一次脱气⑴将PVT筒中的地层原油加压至地层压力,搅拌原油样品使温度、压力均衡,记录泵的读数;⑵取一个干燥洁净的分离瓶称重,将量气瓶充满饱和盐水;⑶将分离瓶安装在橡皮塞上,慢慢打开放油阀门,保持地层压力不变排出一定体积的地层油,当量气瓶液面下降200ml左右时,关闭放油阀门,停止排油。

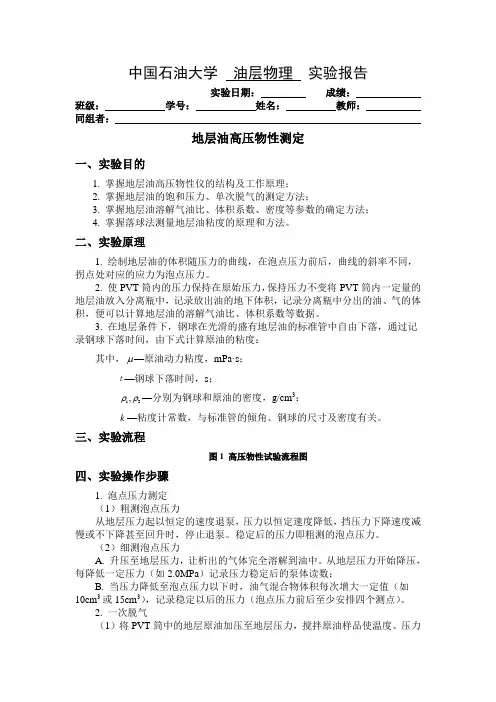

中国石油大学 油层物理 实验报告实验日期: 成绩:班级: 学号: 姓名: 教师: 同组者:地层油高压物性测定一、实验目的1. 掌握地层油高压物性仪的结构及工作原理;2. 掌握地层油的饱和压力、单次脱气的测定方法;3. 掌握地层油溶解气油比、体积系数、密度等参数的确定方法;4. 掌握落球法测量地层油粘度的原理和方法。
二、实验原理1. 绘制地层油的体积随压力的曲线,在泡点压力前后,曲线的斜率不同,拐点处对应的应力为泡点压力。
2. 使PVT 筒内的压力保持在原始压力,保持压力不变将PVT 筒内一定量的地层油放入分离瓶中,记录放出油的地下体积,记录分离瓶中分出的油、气的体积,便可以计算地层油的溶解气油比、体积系数等数据。
3. 在地层条件下,钢球在光滑的盛有地层油的标准管中自由下落,通过记录钢球下落时间,由下式计算原油的粘度:其中,μ—原油动力粘度,mPa·s ;t —钢球下落时间,s ;12,ρρ—分别为钢球和原油的密度,g/cm 3;k —粘度计常数,与标准管的倾角、钢球的尺寸及密度有关。
三、实验流程图1 高压物性试验流程图四、实验操作步骤1. 泡点压力测定 (1)粗测泡点压力从地层压力起以恒定的速度退泵,压力以恒定速度降低,挡压力下降速度减慢或不下降甚至回升时,停止退泵。
稳定后的压力即粗测的泡点压力。
(2)细测泡点压力A. 升压至地层压力,让析出的气体完全溶解到油中。
从地层压力开始降压,每降低一定压力(如2.0MPa )记录压力稳定后的泵体读数;B. 当压力降低至泡点压力以下时,油气混合物体积每次增大一定值(如10cm 3或15cm 3),记录稳定以后的压力(泡点压力前后至少安排四个测点)。
2. 一次脱气(1)将PVT 筒中的地层原油加压至地层压力,搅拌原油样品使温度、压力均衡,记录泵的读数;(2)取一个干燥洁净的分离瓶称重,将量气瓶充满饱和盐水;(3)将分离瓶安装在橡皮塞上,慢慢打开放油阀门,保持地层压力不变排出一定体积的地层油,当量气瓶液面下降150~200ml 时,关闭放油阀门,停止排油。
油层物理实验报告实验日期 成绩:班级: 学号: 姓名:党勇 教师:同组者:地层油高压物性测定一、实验目的1.把握地层油高压物性仪的结构及工作原理; 饱和压力、单次脱气的测定方式;地层油溶解气油比、体积系数、密度等参数的确信方式; 4.把握落球法测量地层油粘度的原理及方式。
二、实验原理1.地层油的体积随压力的降低而增加。
在泡点压力前后,体积-压力曲线的斜率不同,拐点处对应的应力即为泡点压力。
2.使PVT 筒内的压力维持在原始压力,维持压力不变,将PVT 筒内必然量的地层油放入分离瓶中,记录放油的地下体积。
从量气瓶中测量分出气体体积,测量分离瓶中脱气油的体积,即可计算地层油的溶解气油比、体积系数等数据。
3.在层流条件下,钢球在滑腻盛液标准管中自由下落,液体的粘度计算公式如下: 12()k t μρρ=-其中 μ―原油动力粘度,m Pa ﹒s ; t ―钢球下落时刻,s ;1ρ、2ρ―别离为钢球和原油的密度,g / cm 3;k ―粘度计常数,与标准管的倾角、钢球的尺寸及密度有关。
三、实验流程高压物性实验流程图四、实验步骤(1)粗测泡点压力。
从地层压力起退泵降压(以恒定的速度退泵),并注意观看压力表指针转变,当压力表指针降低速度减慢或不下降乃至上升时,停止退泵。
压力表指针稳固后的压力数值即为粗测饱和压力值。
(2)细测泡点压力A.升压至地层压力,让析出的气体完全溶解到油中。
从地层压力开始降压,每降低必然压力(如)记录压力稳固后的体积(注意升压、降压进程中应不断搅拌PVT筒);B.当压力降至泡点压力以下时,每降低必然体积(如3ml),记录稳固以后的压力(泡点压力前后至少安排四个测点)。
C.最后一点测完后,升压到地层压力,进行搅拌,使分出的气体从头溶解到原油中,为原油脱气做好预备。
加压至地层压力,搅拌原油样品使温度、压力均衡,记录泵的读数。
B.预备干燥干净已称重的分离瓶3-5个,检查量气瓶密封情形,并充满饱和盐水。
地层原油组成差异对高压物性参数的影响李爱芬;王守龙;吕姣;江凯亮;李旭光【摘要】地层油高压物性参数主要受温度、压力等因素的影响,而地层油自身的组成也对其有着重要影响.对S48井、G942井和F154井的地层油进行了一系列的高压物性实验研究.结果表明:相同气油比,原油含蜡量越高,地层油泡点压力越高,体积系数越大;当压力高于泡点压力时,原油含蜡量越低,溶解气量越多,地层油体积系数和密度受压力的影响越显著;含蜡量越高,体积系数和密度受压力的影响越小.含蜡量高的地层油溶解天然气后的降黏效果明显好于含蜡量低的地层油.【期刊名称】《新疆石油地质》【年(卷),期】2014(035)003【总页数】4页(P299-302)【关键词】油气组成;含蜡量;泡点压力;体积系数;黏度;高压物性【作者】李爱芬;王守龙;吕姣;江凯亮;李旭光【作者单位】中国石油大学石油工程学院,山东青岛266580;中国石油大学石油工程学院,山东青岛266580;中国石油大学石油工程学院,山东青岛266580;中国石油大学石油工程学院,山东青岛266580;中国石油大学石油工程学院,山东青岛266580【正文语种】中文【中图分类】TE124.1地层原油高压物性(PVT)参数是评价油藏、制定油藏开发方案、选择油井工作制度和进行储量计算、油藏工程计算不可或缺的参数[1],国内外许多学者对此已有大量研究。
文献[2-4]研究了不同影响因素下体积系数、热膨胀系数及压缩系数的变化规律,并提出了相应的经验公式。
文献[5-7]研究了不同种类注入气对原油膨胀系数和泡点压力等的影响,认为注气量越大,则膨胀系数越大,且饱和压力及混相压力越高,但注入气中中间组分含量偏高会使得饱和压力降低。
文献[8]发现氮气对改善原油流动性及增加地层能量有明显效果。
本文着重探讨地层油组成差异对地层油高压物性的影响,旨在揭示内在因素对高压物性参数的影响。
从塔河油田(S48井)和纯梁油田(G942井和F154井)选取了3种油气样,参考GB/T 1884—1992《密度测试标准》[9]和SY/T 0520—2008《黏度测试标准》[10]测试了地层温度和大气压力下脱气原油的密度和黏度(表1)。
中国石油大学 油层物理 实验报告地层油高压物性测定一.实验目的1.掌握地层油高压物性仪的结构及工作原理; 2.掌握地层油的饱和压力、单次脱气的测定方法;3.掌握地层油溶解气油比、体积系数、密度等参数的确定方法; 4.掌握落球法测量地层油粘度的原理及方法。
二.实验原理(1) 地层油的体积随压力的降低而增加。
在泡点压力前后,体积-压力曲线的斜率不同,拐点处对应的应力即为泡点压力。
(2)使PVT 筒内的压力保持在原始压力,保持压力不变,将PVT 筒内一定量的地层油放入分离瓶中,记录放油的地下体积。
从量气瓶中测量分出气体体积,测量分离瓶中脱气油的体积,便可计算地层油的溶解气油比、体积系数等数据。
(3) 在层流条件下,钢球在光滑盛液标准管中自由下落,液体的粘度计算公式如下:12()k t μρρ=-其中:μ—绝对粘度,mPa.s ; t —钢球下落时间,s ;21ρρ、—钢球和原油的密度,g/cm 3; k —粘度计常数。
三.实验流程高压物性试验装置流程图1.恒温水浴;2.计量泵;3.压力表;4.储液罐;5.保温套;6.阀门;7.分离瓶;8.量气瓶;9.盐水口瓶四.实验步骤1.泡点压力测定(1)粗测泡点压力。
从地层压力起退泵降压(以恒定的速度退泵),并注意观察压力表指针变化,当压力表指针降低速度减慢或不下降甚至回升时,停止退泵。
压力表指针稳定后的压力数值即为粗测饱和压力值。
(2)细测泡点压力A.升压至地层压力,让析出的气体完全溶解到油中。
从地层压力开始降压,每降低一定压力(如1.0MP)记录压力稳定后的体积(注意升压、降压过程中应不断搅拌PVT筒);B.当压力降至泡点压力以下时,每降低一定体积(如3ml),记录稳定以后的压力(泡点压力前后至少安排四个测点)。
C.最后一点测完后,升压到地层压力,进行搅拌,使分出的气体重新溶解到原油中,为原油脱气做好准备。
2.一次脱气A.将PVT筒中的地层原油加压至地层压力,搅拌原油样品使温度、压力均衡,记录泵的读数。
