05Sap2000常见问题结合工程建模的要点解析PPT课案

SAP2000常见问题1，荷载工况(loadcae):是对各种荷载类型的定义（define），然后通过指定(aign)建立模型中空间分布的力、位移或其他作用(例如：温度)。

这仅仅是建立了作用，荷载工况本身不在结构上产生响应。

2，分析工况（analyicae）:是定义荷载作用方式（静力或动力）、结构的响应方式（线性或非线性）、分析方法（模态分析法或直接积分法）。

分析工况中包含荷载工况，分析工况可以对应一个荷载工况，也，可以是荷载的组合（多点风荷载、多维地震动）。

运行分析工况才能得到结构关于荷载的响应。

1.时程分析时用EI波，原始记录的波一般是以重力加速度g为单位，它的峰值为0.341g,也就是0.341某9.8m/2.而你ap的单位用的是N/mm/,也就是你的单位与原始波的单位相差1000某9.8个单位，那么你的系数要输入9800。

如果你ap的单位为N/m/，那么你的系数取9.8即可。

2.规程中的8度罕遇要求是400g，这个g是单位gal的缩写字母，它的单位是cm/2。

实际上就是0.4个重力加速度。

即400gal＝0.4g，考虑第1点，那么你的系数应该取1000某9.8某（0.4/0.341）＝11495.6。

3.定义时程函数时，单位无所谓，只要你的系数对应好就可以。

注：ap输入的地震函数本身是没有单位的，它的单位随着你ap的右下角的单位走的。

所以才需要将这个单位和原始波单位对应。

1，将索得抗弯刚度设为极小值。

2，需作索的非线性分析，在作索得非线性分析需要打开大变形得选项。

3，加载需要分步加载，先加载预应力，再加载其它荷载。

4，在v9版本里面，可以直接用应变来直接模拟预应力，不用降温也可以。

算出来得结果跟手算得结果基本是一致得，所以用ap2000来分析索是完全实用得，也是准确的。

扭转与振型耦联基本概念解释看来大家误解了结构扭转和振型耦联的意思，结构扭转是结构的固有属性，如果是三维结构分析软件，都会考虑扭转效应的，如Rz，完全对称规则的结构（即质心和刚心重合，也有扭转振型，只不过振型是完全解耦的），如果作用的荷载不通过质心，一样可以造成结构扭转效应。

1、局部坐标系在sap2000中点、线、面等单元都有局部坐标系，且用了三种颜色（红、蓝、白）来表示其局部坐标。

但我不明白这三种颜色究竟谁代表了axial 1、 axial 2、axial 3？答：（a）红色----1轴、白色----2轴、蓝色----3轴。

king.zk（b）局部坐标系的规定如下： 1轴为轴向，从i点到j点。

当杆件为水平时，2轴的方向与整体坐标系的z轴正向一致；而当杆件为竖直时，2轴方向与整体坐标系X轴正向一致，3轴为右手螺旋规则，依据1、2轴而定。

lijianning2、SAP2000软件在建立模型时，无法考虑箍筋间距和箍筋直径大小，软件仅能就所配置的端面大小给予适当的箍筋量，而在实际工程中是要考虑这些的，涉及到截面剪力强度大小计算等问题。

想问的是，现在很多设计院和研究所已将SAP2000用于实际工程的设计和抗震性能评估，这些结果可靠吗？不知SAP新版本会不会解决这个问题？2005-04-19答：在实际设计的时候，sap会给出所需要的剪切钢筋面积，这与截面设计时候是否有箍筋没有关系。

至于做抗震评估，如果这里你的抗震评估是指使用pushover方法的话，那么也许可以这么做：混凝土的本构关系采用受限制混凝土的曲线，让它来考虑箍筋的作用，这样将问题转移到定义合理的本构关系上去了。

ocean20003、SAP2000截面设置的梁配筋问题各位大侠：小弟初涉sap，有几个比较初级的问题：（1）在sap2000中，对于梁、柱的配筋，只对纵筋的截面进行定义，而在实际的结构设计中，还存在箍筋配筋的问题。

（2）在sap2000中，对于梁、柱的配筋，只给了一个截面进行定义，而在实际的结构设计中，梁两端和中间段的配筋有时是不一样的，还有柱也存在这样的问题，大家如何处理的？（3）在进行pushover推覆分析中，要设置塑性铰特性，sap2000给出了默认值，而实际的铰特性小弟认为应该对杆件进行试验，或者用专门的软件来计算，不知大家如何处理？如果用软件来计算，望能告知或者提供上来，不胜感激！（4）sap2000中进行动力时程分析用到的地震波，其文件格式是什么？地震波的时间间隔是多少？还是完全按照自己处理的地震波的时间间隔来定？答：（1）、sap2000在采用混凝土设计的时候会计算判断出所需要的纵筋和箍筋的面积，以结果的形式体现出来，定义截面的时候只是一个初始设置。

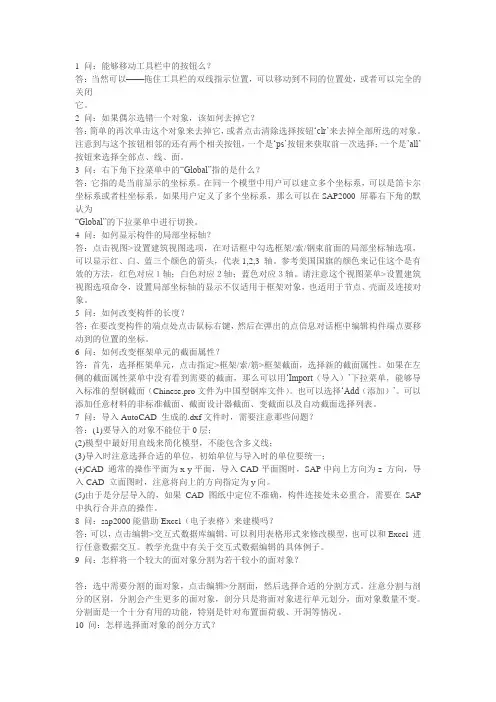

1 问：能够移动工具栏中的按钮么？答：当然可以——拖住工具栏的双线指示位置，可以移动到不同的位置处，或者可以完全的关闭它。

2 问：如果偶尔选错一个对象，该如何去掉它？答：简单的再次单击这个对象来去掉它，或者点击清除选择按钮…clr‟来去掉全部所选的对象。

注意到与这个按钮相邻的还有两个相关按钮，一个是…ps‟按钮来获取前一次选择；一个是‟all‟按钮来选择全部点、线、面。

3 问：右下角下拉菜单中的“Global”指的是什么？答：它指的是当前显示的坐标系。

在同一个模型中用户可以建立多个坐标系，可以是笛卡尔坐标系或者柱坐标系。

如果用户定义了多个坐标系，那么可以在SAP2000 屏幕右下角的默认为“Global”的下拉菜单中进行切换。

4 问：如何显示构件的局部坐标轴？答：点击视图>设置建筑视图选项，在对话框中勾选框架/索/钢束前面的局部坐标轴选项，可以显示红、白、蓝三个颜色的箭头，代表1,2,3 轴。

参考美国国旗的颜色来记住这个是有效的方法，红色对应１轴；白色对应２轴；蓝色对应３轴。

请注意这个视图菜单>设置建筑视图选项命令，设置局部坐标轴的显示不仅适用于框架对象，也适用于节点、壳面及连接对象。

5 问：如何改变构件的长度？答：在要改变构件的端点处点击鼠标右键，然后在弹出的点信息对话框中编辑构件端点要移动到的位置的坐标。

6 问：如何改变框架单元的截面属性？答：首先，选择框架单元，点击指定>框架/索/筋>框架截面，选择新的截面属性。

如果在左侧的截面属性菜单中没有看到需要的截面，那么可以用…Import（导入）‟下拉菜单，能够导入标准的型钢截面（Chinese.pro文件为中国型钢库文件）。

也可以选择…Add（添加）‟。

可以添加任意材料的非标准截面、截面设计器截面、变截面以及自动截面选择列表。

7 问：导入AutoCAD 生成的.dxf文件时，需要注意那些问题？答：(1)要导入的对象不能位于0层；(2)模型中最好用直线来简化模型，不能包含多义线；(3)导入时注意选择合适的单位，初始单位与导入时的单位要统一；(4)CAD 通常的操作平面为x-y平面，导入CAD平面图时，SAP中向上方向为z 方向，导入CAD 立面图时，注意将向上的方向指定为y向。

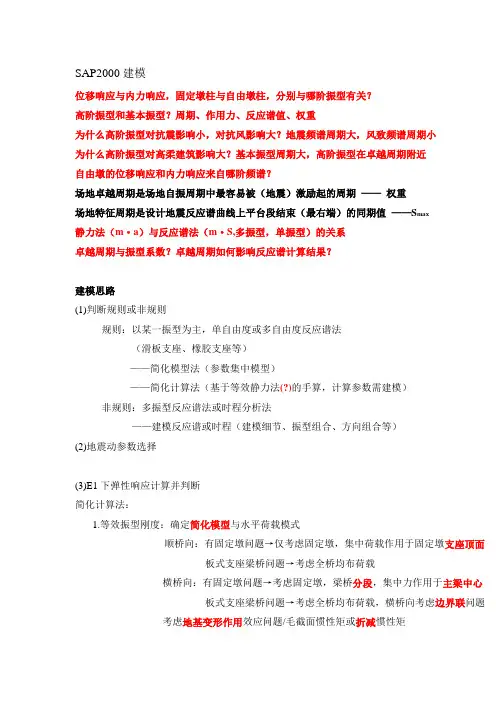

SAP2000建模位移响应与内力响应，固定墩柱与自由墩柱，分别与哪阶振型有关？高阶振型和基本振型？周期、作用力、反应谱值、权重为什么高阶振型对抗震影响小，对抗风影响大？地震频谱周期大，风致频谱周期小为什么高阶振型对高柔建筑影响大？基本振型周期大，高阶振型在卓越周期附近自由墩的位移响应和内力响应来自哪阶频谱？场地卓越周期是场地自振周期中最容易被（地震）激励起的周期——权重场地特征周期是设计地震反应谱曲线上平台段结束（最右端）的同期值——S max静力法（m·a）与反应谱法（m·S,多振型，单振型）的关系卓越周期与振型系数？卓越周期如何影响反应谱计算结果？建模思路(1)判断规则或非规则规则：以某一振型为主，单自由度或多自由度反应谱法（滑板支座、橡胶支座等）——简化模型法（参数集中模型）——简化计算法（基于等效静力法(?)的手算，计算参数需建模）非规则：多振型反应谱法或时程分析法——建模反应谱或时程（建模细节、振型组合、方向组合等）(2)地震动参数选择(3)E1下弹性响应计算并判断简化计算法：1.等效振型刚度：确定简化模型与水平荷载模式顺桥向：有固定墩问题→仅考虑固定墩，集中荷载作用于固定墩支座顶面板式支座梁桥问题→考虑全桥均布荷载横桥向：有固定墩问题→考虑固定墩，梁桥分段，集中力作用于主梁中心板式支座梁桥问题→考虑全桥均布荷载，横桥向考虑边界联问题考虑地基变形作用效应问题/毛截面惯性矩或折减惯性矩δ1=Kmax,0s l Lp K δ= max ,0s t L p K δ=2.等效振型质量：简化模型及计算结果p p cp cp sp t M M M M ηη++=20X cp =η)2(16.02/2/022/220f f f f f p X X X X X X X ++++=η墩柱中部—墩柱底部—盖梁质心处（规则化）—f/2f 0X X X 3.E1下的结构地震响应： 固定墩型：ii kti Ni ii t ktp t ktp tR E R SM E SM E KM T μμπ=-===∑=（考虑摩擦的纵桥向）简支，横桥向）1(2 板式支座型：LSM p t e =建模方法：（建模细节）(4)E2下弹性响应计算并判断可先不进行折减(5)确定延性设计还是减隔震设计(6)延性设计简化计算：等位移准则建模方法：塑性铰(7)减隔震设计建模细节：节点位置的选择墩底与基础有盖梁的墩柱带系梁的墩柱上部结构、支座与墩柱（盖梁，单支座，双支座）墩上设置了伸缩缝处斜拉桥锚索处单元划分基础模拟（转坐标）支座模拟E1、E2作用下构件惯性矩有什么不同叠合梁建模有什么不同需注意局部坐标系？截面；支座；弹簧；pile边界联的模拟塑性铰建模定义截面和材料一、节点建模1、表格编辑2、直接建立节点二、单元建模导入单元表格三、完成束缚指定导入束缚表格承台（一处承台定义一组束缚即可）系梁上部结构与墩柱四、定义截面并指定截面变截面general整体坐标系与局部坐标系五、基础建模承台自重（均为正）抗力刚度求取六、支座建模七、自重集度（accel）八、模态（linear）九、反应谱（线弹性单元或非线性单元的线弹性部分，不计摩擦力）十、时程（非线性单元）十一、E2下截面惯性矩及塑性铰。

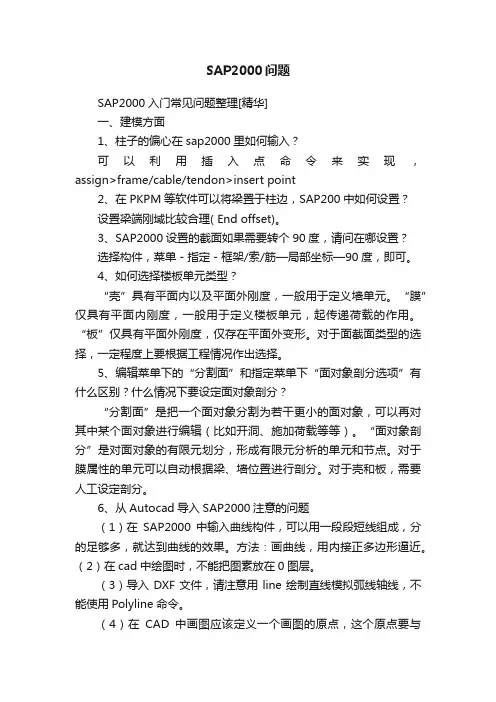

SAP2000问题SAP2000入门常见问题整理[精华]一、建模方面1、柱子的偏心在sap2000里如何输入？可以利用插入点命令来实现，assign>frame/cable/tendon>insert point2、在PKPM等软件可以将梁置于柱边，SAP200中如何设置？设置梁端刚域比较合理( End offset)。

3、SAP2000设置的截面如果需要转个90度，请问在哪设置？选择构件，菜单－指定－框架/索/筋—局部坐标—90度，即可。

4、如何选择楼板单元类型？“壳”具有平面内以及平面外刚度，一般用于定义墙单元。

“膜”仅具有平面内刚度，一般用于定义楼板单元，起传递荷载的作用。

“板”仅具有平面外刚度，仅存在平面外变形。

对于面截面类型的选择，一定程度上要根据工程情况作出选择。

5、编辑菜单下的“分割面”和指定菜单下“面对象剖分选项”有什么区别？什么情况下要设定面对象剖分？“分割面”是把一个面对象分割为若干更小的面对象，可以再对其中某个面对象进行编辑（比如开洞、施加荷载等等）。

“面对象剖分”是对面对象的有限元划分，形成有限元分析的单元和节点。

对于膜属性的单元可以自动根据梁、墙位置进行剖分。

对于壳和板，需要人工设定剖分。

6、从Autocad导入SAP2000注意的问题（1）在SAP2000中输入曲线构件，可以用一段段短线组成，分的足够多，就达到曲线的效果。

方法：画曲线，用内接正多边形逼近。

（2）在cad中绘图时，不能把图素放在0图层。

（3）导入DXF文件，请注意用line绘制直线模拟弧线轴线，不能使用Polyline命令。

（4）在CAD中画图应该定义一个画图的原点，这个原点要与CAD中的（0，0，0）重合，这样导入到SAP中时图形原点才会在SAP 中的原点。

7、网架建模时，螺栓球的质量如何考虑？设计网架时，螺栓球节点自重一般按照杆件重量的一定比例考虑，在SFCAD中一般考虑杆件重量的30%，MSTCAD中考虑25%，3D3S 中可以调整比例。

SAP2000入门常见问题整理[精华]一、建模方面1、柱子的偏心在sap2000里如何输入？可以利用插入点命令来实现，assign>frame/cable/tendon>insert point2、在PKPM等软件可以将梁置于柱边，SAP200中如何设置？设置梁端刚域比较合理( End offset)。

3、SAP2000设置的截面如果需要转个90度，请问在哪设置？选择构件，菜单－指定－框架/索/筋—局部坐标—90度，即可。

4、如何选择楼板单元类型？“壳”具有平面内以及平面外刚度，一般用于定义墙单元。

“膜”仅具有平面内刚度，一般用于定义楼板单元，起传递荷载的作用。

“板”仅具有平面外刚度，仅存在平面外变形。

对于面截面类型的选择，一定程度上要根据工程情况作出选择。

5、编辑菜单下的“分割面”和指定菜单下“面对象剖分选项”有什么区别？什么情况下要设定面对象剖分？“分割面”是把一个面对象分割为若干更小的面对象，可以再对其中某个面对象进行编辑（比如开洞、施加荷载等等）。

“面对象剖分”是对面对象的有限元划分，形成有限元分析的单元和节点。

对于膜属性的单元可以自动根据梁、墙位置进行剖分。

对于壳和板，需要人工设定剖分。

6、从Autocad导入SAP2000注意的问题（1）在SAP2000中输入曲线构件，可以用一段段短线组成，分的足够多，就达到曲线的效果。

方法：画曲线，用内接正多边形逼近。

（2）在cad中绘图时，不能把图素放在0图层。

（3）导入DXF文件，请注意用line绘制直线模拟弧线轴线，不能使用Polyline命令。

（4）在CAD中画图应该定义一个画图的原点，这个原点要与CAD中的（0，0，0）重合，这样导入到SAP中时图形原点才会在SAP 中的原点。

7、网架建模时，螺栓球的质量如何考虑？设计网架时，螺栓球节点自重一般按照杆件重量的一定比例考虑，在SFCAD中一般考虑杆件重量的30%，MSTCAD中考虑25%，3D3S 中可以调整比例。

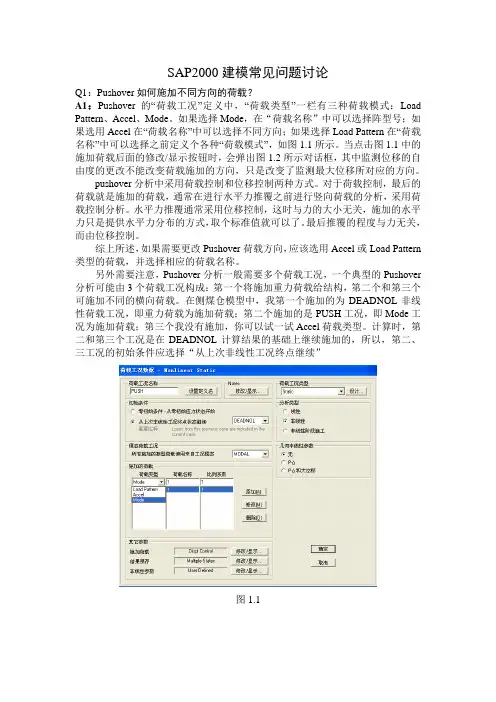

SAP2000建模常见问题讨论Q1：Pushover如何施加不同方向的荷载？A1：Pushover的“荷载工况”定义中，“荷载类型”一栏有三种荷载模式：Load Pattern、Accel、Mode。

如果选择Mode，在“荷载名称”中可以选择阵型号；如果选用Accel在“荷载名称”中可以选择不同方向；如果选择Load Pattern在“荷载名称”中可以选择之前定义个各种“荷载模式”，如图1.1所示。

当点击图1.1中的施加荷载后面的修改/显示按钮时，会弹出图1.2所示对话框，其中监测位移的自由度的更改不能改变荷载施加的方向，只是改变了监测最大位移所对应的方向。

pushover分析中采用荷载控制和位移控制两种方式。

对于荷载控制，最后的荷载就是施加的荷载，通常在进行水平力推覆之前进行竖向荷载的分析，采用荷载控制分析。

水平力推覆通常采用位移控制，这时与力的大小无关，施加的水平力只是提供水平力分布的方式，取个标准值就可以了。

最后推覆的程度与力无关，而由位移控制。

综上所述，如果需要更改Pushover荷载方向，应该选用Accel或Load Pattern 类型的荷载，并选择相应的荷载名称。

另外需要注意，Pushover分析一般需要多个荷载工况，一个典型的Pushover 分析可能由3个荷载工况构成：第一个将施加重力荷载给结构，第二个和第三个可施加不同的横向荷载。

在侧煤仓模型中，我第一个施加的为DEADNOL非线性荷载工况，即重力荷载为施加荷载；第二个施加的是PUSH工况，即Mode工况为施加荷载；第三个我没有施加，你可以试一试Accel荷载类型。

计算时，第二和第三个工况是在DEADNOL计算结果的基础上继续施加的，所以，第二、三工况的初始条件应选择“从上次非线性工况终点继续”图1.1图1.2Q2：Pushover侧向荷载模式有哪几种，SAP中如何实现？A2：可以参考中华钢结构论坛的一个帖子：侧向荷载的分布方式,即应反映出地震作用下各结构层惯性力的分布特征,又应使所求得位移,能大体真实地反映地震作用下结构的位移状况。

操作指南：钢框架结构0例题概况模型为一个钢框架结构（图0-1）。

X向为4跨，轴间距6m；Y向为2跨，轴间距8m。

结构共3层，层高均为4m，屋脊处层高5m。

楼面恒荷载3kN/m2，楼面活荷载2kN/m2；边梁线荷载6kN/m。

地震烈度8度，仅考虑Y向地震，不考虑风荷载。

图0-1 模型概况1几何建模1.1定义属性✓材料属性●钢材Q235●混凝土C30✓截面属性●框架截面型钢柱截面H500×300×12×20型钢梁截面为H400×300×10×16●面截面楼板（C30）：薄壳单元，厚度0.1m✓轴网布置（单位：m）●X方向间距（5条）：6m●Y方向间距（3条）：8mZ方向间距（5条）：4m、4m、4m、1m1.2对象绘制该步骤中将完成模型中所有构件的绘制，包括梁、柱及楼板。

具体操作如下：1.激活左侧窗口，命令路径：【视图】>【设置2D视图】，设置显示Y-Z平面X=0立面视图。

2.点击【绘制框架/索/钢束】按钮，在【截面属性】下拉列表中选择柱截面“H500×300×12×20”。

3.沿竖向轴线按层以两点连线方式绘制柱（图1-1）。

图1-1 绘制柱4.将【截面属性】切换为“H400×300×10×16”5.沿水平向轴线以两点连线方式，绘制一、二层梁及屋面斜梁（图1-2）。

6.点击【选择模式】按钮，退出当前的绘图状态。

7.点击左侧工具条【全选】按钮，选中所有构件。

8.命令路径：【编辑】>【带属性复制】，选择线性复制方式，坐标增量dx=6m，增量数据输入4。

利用带属性复制功能，快速生成其余4榀框架对象。

在右侧三维视图中可以看到5榀框架。

9.再次确认视图显示为YZ立面（X=0），框选除柱底节点外的梁柱节点（图1-2）。

图1-2 选择节点10.命令路径：【编辑】>【拉伸】>【拉伸：点→线】，弹出【拉伸：点→线】对话框。

Sap2000进阶介绍坐标系统坐标系统用于叙述结构模型不同部份的位置及定义荷载位移内力及应力方向模型内所有坐标系统的定义皆使用单一整体X-Y-Z坐标系统模型的各部分节点单元或约束则有其自身的局部1-2-3坐标系另外也可自定任意的坐标系去定义位置及方向所有坐标系为3-D右手则的直角坐标系 SAP2000假定Z轴为垂直轴Z为向上此朝上方向用来帮助定义局部坐标系虽然局部坐标系本身并无朝上的方向整体坐标系整体坐标系为3D右手则的直角坐标系有3轴各定为X-Y及Z其相互垂直并满足右手则整体坐标系位置及原点为任意的于整体坐标系的位置可以变数xyz表示位于整体坐标的向量可用两点的位置一对角度或以坐标方向来表示坐标方向利用XY及Z的值例如X定义一向量平行并沿正X轴方向此符号为必须的模型的其他坐标系的定义皆依赖整体坐标系局部坐标系结构模型的第一部分节点单元或约束皆使用其局部坐标去定义性质荷载及反应局部坐标系轴以123表示通常局部坐标系从节点到节点单元到单元及约束到约束皆可不相同局部坐标系无朝上方向但是节点及单元局部坐标系的定义依照整体向上Z方向节点局部1-2-3坐标系通常与整体X-Y-Z坐标相同关于Frame及Shell单元单元的局部1轴定义个别单元的几何尺寸可利用单一转角定义其余两轴刚隔板约束的局部坐标系通常自动由几何形状或约束的质量分布而决定程序也提供选项可定义刚隔板约束的平面其余两轴自动定义 Frame单元 Frame单元使用于一般性3-D梁-柱公式包含双轴弯矩扭转轴向变形及双向剪力变形的效应可用此单元模拟的结构物含·三维构架·三维桁架·平面构架·平面格子梁·平面桁架 Frame单元模拟成一直线连结两节点每一单元有自身的坐标系用以定义截面性质荷载以及输出每一Frame单元可考虑自重复数集中荷载及分布荷载可考虑梁柱接头处的刚性域也可依不同固定条件去模拟端部的固定度每一单元的内力输出点为两端点处及使用者定义沿单元长度方向的等距输出位置自由度 Frame单元的两端节点通常各有6个自由度但如单元不提供挠曲劲度或节点未作用弯矩时则3个旋转自由度变为不活动这有可能为如下的任何一种情形·端部的刚域为0且几何截面性质ji33及i22皆为0a非为0as2及as3为任意或·端部的刚域为0端部的弯曲转角R2及R3皆解除扭转角R1也两端皆解除当上述条件用于两端时单元即具桁架行为材料性质截面的材料性质以参照预先定义的材料来设定截面所使用的材料性质有·弹性模数el用于轴向劲度及挠曲劲度·剪力模数gl2用于扭转劲度及正向剪力劲度可从el及柏松比U12计算·质量密度每单位体积m用于计算单元质量·质量密度每单位体积w用于计算自重·设计类型指针ides 指出使用该截面的单元被当成钢骨混凝土或其他不设计作设计几何性质及截面劲度作用6种几何性质再加上材料性质以形成截面劲度这些为·横截面积com ·惯性矩i33沿第3轴用于1-2平面的挠曲惯性矩i22沿第3轴用于1-3平面的挠曲截面应对的挠曲劲度为i33·el及i22·el ·扭转常数j截面的扭转劲度为j·gl2 注扭转常数与极惯性矩不同除非是图形截面·剪截面积as2及as3对应于1-2及1-3平面的正向剪力截面的正向剪力劲度为as2·gl2及As3·gl2标准截面的剪截面积的计算公式如图2 设计aji33或i22为0时将使对应的截面劲度为0例如桁架单元可模拟为j i33 i22 0而位于1-2平面的FRAME 单元可模拟成j i22 0 设定as21及as3为0时将使对应的正向剪力变形为0事实上零剪截面积被解释成具无限大劲度如果对应的挠曲劲度为0时正向剪力劲度将被忽视自动计算截面性质能从设定的尺寸自动计算出6种几何截面性质的简单形状况图3每一形状所须尺寸显示于图上请注意尺寸t3为截面第2方向的深度并为提供i33的主要尺寸可自动计算截面性质的形状类型如下·Sh R矩形截面·Sh P管状截面或为圆柱实体当tw 0或未定义·Sh B箱形截面·Sh I工形截面·Sh C沟形截面·Sh TT截面·Sh L角钢截面截面性质资料库文件几何截面性质可由一个或多个截面性质资料库文件取得SAP2000提供3个资料库文件·AISCPRO美国钢铁工业协会AISC形状·CISCPRO加拿大钢铁工业协会CISC形状·SECTIONSPROAISCPRO的复制文件刚性域FRAME单元被模拟成连结于点节点的线性单元但是事实上结构单元具有截面尺寸当两单元例如梁和柱相交于一节点时横截面会有重叠的部份许多结构物其单元的尺寸很大以致于重叠的长度对连接单元的总长而言具有相当大的量对第一单元可使用两变数ioff及joff去定义对应I及J端的两刚性域刚性域ioff 为该单元与另一连接单元于I端重叠的长度其为该单元从节点到支承面的距离相同的定义j节点有 joff的刚域参照图4 刚域可由SAP2000图形自重计算依与该单元交于共通节点各单元的最大截面尺寸计算 Figure 4 Frame Element End Offsets 不安定的端部约束解除Frame单元端部约束解除的组合必须使该单元能保持安定此为假定作用于单元的所有荷载必须传至其他结构以下所述的解除不管单一或组合皆为不安定并且不被允许·两端解除U1 ·两端解除U2 ·两端解除U3 ·两端解除R1 ·两端解除R2及任一端的U3 ·两端解除R3及任一端的U2 自重模型中所有单元的自重可作用于任何荷载类型去表现自重的效应 Frame单元其自重为分布于单元长度方向的力自重的大小等于重量密度w乘上横截面积a 自重永远向下作用整体坐标Z方向自重也可乘上倍数去作用于整个结构物集中跨度荷载集中跨度荷载用于作用集中力或弯矩至Frame单元上的任意位置荷载方向的定义可依整体坐标系或单元局部坐标系荷载的位置可依如下的任一方法定义·定义相对距离rd从i节点量测必须满足0≤rd≤1此相对距离为单元长度的系数·定义从i节点量测的绝对距离d此距离必须满足0≤d≤L此处L为单元长度每一单元可作用任何数量的集中荷载依整体坐标系输入的荷载会转换至单元局部坐标系参照图6作用于相同位置的复数荷载将会被叠加 Figure6 Examples of the Definition of Concentrated Span Loads 荷载长度荷载可作用单元长度的全部或部份复数荷载可作用至单一单元荷载长度可重叠那将使作用荷载叠架荷载长度的定义可依以下的任一种方法·定义两相对距离rad及rdb从节点i量测其必须满足0≤rad rdb≤1此相对距离为单元长度的系数·定义从节点i量测的两绝对距离da及db其必须满足0≤da db≤L此处L为单元长度·不定义距离表示单元的总长 Figure 7 Examples of the Definitionof Distributed Span Loads 内力输出Frame单元内力为沿单元横截面作应力积分所得结果的力或弯矩内力有·P轴力·V2于1-2平面上的剪力·V3于1-3平面上的剪力·T轴向扭力·M2于1-3平面对2轴的弯矩·M3于1-2平面对3轴的弯矩Figure 9 Frame Element Internal Forces and Moments 一建模方面 1柱子的偏心在sap2000里如何输入可以利用插入点命令来实现assign framecabletendon insert point 2在PKPM等软件可以将梁置于柱边SAP200中如何设置设置梁端刚域比较合理 End offset3SAP2000设置的截面如果需要转个90度请问在哪设置选择构件菜单－指定－框架索筋局部坐标90度即可4如何选择楼板单元类型壳具有平面内以及平面外刚度一般用于定义墙单元膜仅具有平面内刚度一般用于定义楼板单元起传递荷载的作用板仅具有平面外刚度仅存在平面外变形对于面截面类型的选择一定程度上要根据工程情况作出选择5编辑菜单下的分割面和指定菜单下面对象剖分选项有什么区别什么情况下要设定面对象剖分分割面是把一个面对象分割为若干更小的面对象可以再对其中某个面对象进行编辑比如开洞施加荷载等等面对象剖分是对面对象的有限元划分形成有限元分析的单元和节点对于膜属性的单元可以自动根据梁墙位置进行剖分对于壳和板需要人工设定剖分6从Autocad导入SAP2000注意的问题1在SAP2000中输入曲线构件可以用一段段短线组成分的足够多就达到曲线的效果方法画曲线用内接正多边形逼近2在cad中绘图时不能把图素放在0图层3导入DXF文件请注意用line绘制直线模拟弧线轴线不能使用Polyline命令4在CAD中画图应该定义一个画图的原点这个原点要与CAD中的00。

SAP200C入门常见问题整理一、建模方面1、柱子的偏心在sap2000 里如何输入？可以利用插入点命令来实现，assign>frame/cable/tendon>insert point2、在PKPM等软件可以将梁置于柱边，SAP20C中如何设置？设置梁端刚域比较合理（ End offset）。

3、SAP2000设置的截面如果需要转个90度，请问在哪设置？选择构件，菜单－指定－框架/ 索/筋—局部坐标—90度，即可。

4、如何选择楼板单元类型？“壳”具有平面内以及平面外刚度，一般用于定义墙单元。

“膜”仅具有平面内刚度，一般用于定义楼板单元，起传递荷载的作用。

“板”仅具有平面外刚度，仅存在平面外变形。

对于面截面类型的选择，一定程度上要根据工程情况作出选择。

5、编辑菜单下的“分割面”和指定菜单下“面对象剖分选项”有什么区别？什么情况下要设定面对象剖分？“分割面”是把一个面对象分割为若干更小的面对象，可以再对其中某个面对象进行编辑（比如开洞、施加荷载等等）。

“面对象剖分”是对面对象的有限元划分，形成有限元分析的单元和节点。

对于膜属性的单元可以自动根据梁、墙位置进行剖分。

对于壳和板，需要人工设定剖分。

&从Autocad导入SAP2000注意的问题（1）在SAP2000中输入曲线构件，可以用一段段短线组成，分的足够多，就达到曲线的效果。

方法：画曲线，用内接正多边形逼近。

（2）在cad 中绘图时，不能把图素放在0 图层。

（3）导入DXF文件，请注意用line绘制直线模拟弧线轴线，不能使用Polyline 命令。

（4）在CAD中画图应该定义一个画图的原点，这个原点要与CAD中的（0, 0, 0）重合，这样导入到SAP中时图形原点才会在SAP中的原点。

7、网架建模时，螺栓球的质量如何考虑？设计网架时，螺栓球节点自重一般按照杆件重量的一定比例考虑，在SFCA呼一般考虑杆件重量的30% MSTCA中考虑25% 3D3S中可以调整比例。

sap2000-常见问题解决（含Sap2000精华贴摘录）Sap2000常见问题1 问：能够移动工具栏中的按钮么？答：当然可以——拖住工具栏的双线指示位置，可以移动到不同的位置处，或者可以完全的关闭它。

2 问：如果偶尔选错一个对象，该如何去掉它？答：简单的再次单击这个对象来去掉它，或者点击清除选择按钮…clr?来去掉全部所选的对象。

注意到与这个按钮相邻的还有两个相关按钮，一个是…ps?按钮来获取前一次选择；一个是?all?按钮来选择全部点、线、面。

3 问：右下角下拉菜单中的“Global”指的是什么？答：它指的是当前显示的坐标系。

在同一个模型中用户可以建立多个坐标系，可以是笛卡尔坐标系或者柱坐标系。

如果用户定义了多个坐标系，那么可以在SAP2000 屏幕右下角的默认为“Global”的下拉菜单中进行切换。

4 问：如何显示构件的局部坐标轴？答：点击视图>设置建筑视图选项，在对话框中勾选框架/索/钢束前面的局部坐标轴选项，可以显示红、白、蓝三个颜色的箭头，代表1,2,3 轴。

参考美国国旗的颜色来记住这个是有效的方法，红色对应１轴；白色对应２轴；蓝色对应３轴。

请注意这个视图菜单>设置建筑视图选项命令，设置局部坐标轴的显示不仅适用于框架对象，也适用于节点、壳面及连接对象。

5 问：如何改变构件的长度？答：在要改变构件的端点处点击鼠标右键，然后在弹出的点信息对话框中编辑构件端点要移动到的位置的坐标。

6 问：如何改变框架单元的截面属性？答：首先，选择框架单元，点击指定>框架/索/筋>框架截面，选择新的截面属性。

如果在左侧的截面属性菜单中没有看到需要的截面，那么可以用…Import（导入）?下拉菜单，能够导入标准的型钢截面（Chinese.pro文件为中国型钢库文件）。

也可以选择…Add（添加）?。

可以添加任意材料的非标准截面、截面设计器截面、变截面以及自动截面选择列表。

7 问：导入AutoCAD 生成的.dxf文件时，需要注意那些问题？答：(1)要导入的对象不能位于0层；(2)模型中最好用直线来简化模型，不能包含多义线；(3)导入时注意选择合适的单位，初始单位与导入时的单位要统一；(4)CAD 通常的操作平面为x-y平面，导入CAD平面图时，SAP 中向上方向为z 方向，导入CAD 立面图时，注意将向上的方向指定为y向。

1、局部坐标系在sap2000中点、线、面等单元都有局部坐标系，且用了三种颜色（红、蓝、白）来表示其局部坐标。

但我不明白这三种颜色究竟谁代表了axial 1、axial 2、axial 3？答：（a）红色----1轴、白色----2轴、蓝色----3轴。

king.zk（b）局部坐标系的规定如下：1轴为轴向，从i点到j点。

当杆件为水平时，2轴的方向与整体坐标系的z轴正向一致；而当杆件为竖直时，2轴方向与整体坐标系X轴正向一致，3轴为右手螺旋规则，依据1、2轴而定。

lijianning2、SAP2000软件在建立模型时，无法考虑箍筋间距和箍筋直径大小，软件仅能就所配置的端面大小给予适当的箍筋量，而在实际工程中是要考虑这些的，涉及到截面剪力强度大小计算等问题。

想问的是，现在很多设计院和研究所已将SAP2000用于实际工程的设计和抗震性能评估，这些结果可靠吗？不知SAP新版本会不会解决这个问题？2005-04-19答：在实际设计的时候，sap会给出所需要的剪切钢筋面积，这与截面设计时候是否有箍筋没有关系。

至于做抗震评估，如果这里你的抗震评估是指使用pushover方法的话，那么也许可以这么做：混凝土的本构关系采用受限制混凝土的曲线，让它来考虑箍筋的作用，这样将问题转移到定义合理的本构关系上去了。

ocean20003、SAP2000截面设置的梁配筋问题各位大侠：小弟初涉sap，有几个比较初级的问题：（1）在sap2000中，对于梁、柱的配筋，只对纵筋的截面进行定义，而在实际的结构设计中，还存在箍筋配筋的问题。

（2）在sap2000中，对于梁、柱的配筋，只给了一个截面进行定义，而在实际的结构设计中，梁两端和中间段的配筋有时是不一样的，还有柱也存在这样的问题，大家如何处理的？（3）在进行pushover推覆分析中，要设置塑性铰特性，sap2000给出了默认值，而实际的铰特性小弟认为应该对杆件进行试验，或者用专门的软件来计算，不知大家如何处理？如果用软件来计算，望能告知或者提供上来，不胜感激！（4）sap2000中进行动力时程分析用到的地震波，其文件格式是什么？地震波的时间间隔是多少？还是完全按照自己处理的地震波的时间间隔来定？答：（1）、sap2000在采用混凝土设计的时候会计算判断出所需要的纵筋和箍筋的面积，以结果的形式体现出来，定义截面的时候只是一个初始设置。

SAP2000®空间结构线性和非线性静力及动力分析设计软件系统使用介绍第一章软件介绍SAP2000是一款集成化的通用结构分析与设计软件，具有很多特点和功能。

本次课程不是介绍所有这些功能。

而是简要介绍如何使用程序，同时在介绍过程中提供一些提示。

要完全掌握 SAP2000，需要自己不断的摸索和深入学习SAP2000的其它手册。

SAP2000是独立的基于有限元的结构分析和设计程序。

它提供了功能强大的交互式用户界面，带有很多工具帮助快速和精确创建模型，同时具有分析最复杂工程所需的分析技术。

SAP2000是面向对象的，即用单元创建模型来体现实际情况。

一个与很多单元连接的梁用一个对象建立，和现实世界一样，与其它单元相连接所需要的细分由程序内部处理。

分析和设计的结果对整个对象产生报告，而不是对构成对象的子单元，信息提供更容易解释并且和实际结构更协调。

SAP2000具有极强的功能，如建模功能(二维模型、三维模型等)、编辑功能(增加模型、增减单元、复制删除等)、分析功能(时程分析、动力反应分析、push-over分析等)、荷载功能(节点荷载、杆件荷载、荷载、温度荷载等)、自定义功能、以及设计功能等等。

这些功能的实现均是在同一个可视化界面中实现的，用户界面非常友好。

它可以模拟大量的结构形式，包括房屋建筑、桥梁、水坝、油罐、地下结构等等。

下面着重对其建模功能和分析功能作详细介绍。

先进的分析技术提供了：逐步大变形分析、多重P-Delta效应、特征向量和Ritz向量分析、索分析、单拉和单压分析、Buckling屈曲分析、爆炸分析、针对阻尼器、基础隔震和支承塑性的快速非线性分析、用能量方法进行侧移控制和分段施工分析等。

建模——分析——设计三大功能第二章操作简介通过示例来介绍一步一步建立一个 SAP2000模型的步骤。

创建模型的每步是唯一确定的，但可以通过不同的途径和技术来建立目标模型。

在本章结束时，将建立一个如图 1所示的模型。
