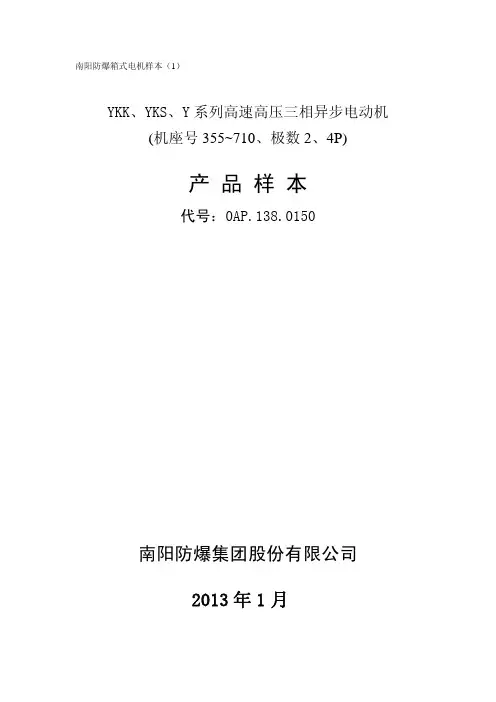

南阳防爆箱式电机样本(1)YKK、YKS、Y系列高速高压三相异步电动机(机座号355~710、极数2、4P)产品样本代号:0AP.138.0150南阳防爆集团股份有限公司2013年1月尊敬的顾客:首先,感谢您关心和支持我公司的电动机产品,在您采购选用电动机之前,请您先仔细阅读《产品样本》,它会告诉您电动机产品的基本常识和如何选取您所需要的电动机,以便准确采购,使其更好地为您服务。
1 概述YKK、Y、YKS 系列高速高压三相异步电动机(机座号355~710、极数2、4P)(以下简称为电动机),是结合本公司长期稳定的高压三相异步电动机系列的设计制造经验而开发的新一代产品,是Y 系列的升级换代产品,是本公司在各个领域为您提供最合适的高品质、高性价比的电动机。
该系列电动机高效、节能、环保,具有中心高更低、功率更大、效率更高、噪声更低,运行安全可靠、使用维护方便等特点。
适用于驱动各种通风机、压缩机、水泵、破碎机、切削机械、运输机械、通用机械机其它机械设备,在矿山、钢铁、机械、石油、化工、电站等各种工况企业中作原动力用。
无论户内、户外,高原性气候或湿热型气候,该系列高压三相异步电动机总能提供超越卓群的驱动力,得到了用户的信赖和推崇。
2 优势、特点2.1 结构紧凑、型谱高、机座号低所有用户都希望其驱动系统能可靠运行,在有限的空间中输出功率更大,南阳防爆集团股份有限公司多年以来,通过降低电动机中心高与国外技术接轨,专注于实现电动机更小的尺寸、结构紧凑、更高的性能和可靠性,并获得了成功。
从型谱对比看,同功率的升级换代产品比原系列中心高降低1~2个机座号,如YKS710-2、4P6KV电动机最大容量可以到达8000KW,详细型谱见附件1。
2.2 高效、节能该系列高压电动机以其完善的设计、制造实现了高效节能的目标,效率符合“节能产品惠民工程”高效电机推广和国家高压电动机能效 2 级要求。
以YKS710-4 7100KW 10KV 电动机为例:现系列效率97.2%,GB13957-2008 规定原系列96.5%,用现系列该台电动机年减少电能消耗:(7100/0.965-7100/0.972) ×24×365=46.42万度,以每度电0.8元计算,节约金额46.42×0.8=37万元,节能效果显著,大幅度降低电动机运行成本。
YFB系列粉尘防爆三相异步电动机1 概述YFB系列粉尘防爆型三相异步电动机为全封闭自扇冷鼠笼式三相异步电动机,是我公司开发研制的防爆新系列产品,该系列电动机具有体积小、重量轻、运行可靠、外形美观、效率高、节能、温升裕度大、噪声低、振动小、起动转矩大、性能优良、防爆结构先进、合理、使用安全可靠等优点。
该系列电动机的功率等级、安装尺寸符合国际电工委员会(IEC)标准,其对应关系基本与德国DIN42673标准机同,有利于出口机械设备的配套和引进设备的备品备件。
该系列电动机符合国家标准GB12476.1—90《爆炸性粉尘环境用防爆电气设备》的规定。
电动机制成限制粉尘进入电机外壳内部,并限制外壳表面温度,而适用于在标准规定环境条件下使用外壳防护式防爆电机。
粉尘防爆电机外壳按其限制粉尘进入电机外壳内部的能力分为尘密式和防尘式两类,外壳防护等级为IP6X和IP5X;其标导为DT和DP。
1 General DescriptionSeries YFB dust ignition protection three phase motors are manufactured as totally –enclosed, self-fan-cooled, squirrel-cage motors.The motors are new series explosion-protected products exploited and developed by our Group.The motors with squirrel-cage rotors have significant features such as small volume, light weight, reliable operation, beautiful shape, high efficiency, eneryg saving, large margin of safety in temperature rise, low noise, little vibriation, high starting torque, good performance, advanced explosion protected construction, reasonable design etc.The series motors; rating class and mounting dimensions meet the requirements of IEC Stardard, corresponding to DIN42673, these makes it easy to fit with the export equipment and spare parts for import equipment.The series motors comply with China National Standatd GB12376.1-9《Electrical Apparatus for Explosive Dust Atmosphere》.The motors are designed as protected enclosure which can prevent the dust from entering into the inside of the enclosure and limit the surface temperature of the enclosure, so the motors are suitable for using in the surrounding conditions that specified by standards.The enclosures for dust ignition-proof motors may be divided into “dust ignition protection and dust-tight ” according to the ability of enclosure preventing the dust from entering into it. The Marking is DP and DT,Degree of protection of enclosure is IP6X and IP5X.粉尘防爆标志代表的意义: Desingation of the marks:2 结构2.1定子定子铁心采用经氧化处理的优质电工硅钢片,电磁线及绝缘采用聚酯亚胺漆包线及优质复合绝缘等,有绕组的定子铁芯经真空高压浸渍,使之成为一个完整的整体,并按照JB/Z294和GB2423.4进行试验,具有优良的电气、机械、防潮及热稳定性。
防爆电机介绍介绍一下防爆名词术语、防爆型式、级别、类别和温度组别、防爆电机选型原则1、防爆名词术语(摘自GB2900.35-1998)1.1 防爆电气设备:在规定条件下,不会引起周围爆炸性环境点燃的电气设备。
1.2 爆炸性混合物:在爆炸上下限 - 之间的可燃性气体、蒸气、薄雾、粉尘或纤维与空气的混合物。
1.3 最高表面温度:电气设备在规定范围内最不利运行条件下工作时,可能引起周围爆炸性环境点燃的电气设备任何部件或电气设备任何表面所达到的最高温度。
1.4 温度组别 : 爆炸性环境用电气设备按其最高表面温度划分的组别。
1.5 引燃温度:可燃物质从气体或蒸气形态与空气形成的混合物,在规定条件下被热表面引燃的最低温度。
1.6 闪点:在某一标准条件下使液体释放出一定量的蒸气而能形成可点燃的蒸气、空气混合物的液体最低温度。
1.7 最小点燃电流:在规定条件下在规定的火花试验装置中,能点燃混合物的最小电流。
1.8 爆炸上限 : 空气中可燃性气体,蒸气或薄雾的浓度,高于该浓度就不能形成爆炸性气体环境。
1.9 爆炸下限 : 空气中可燃性气体,蒸气或雾的浓度,低于该浓度就不能形成爆炸性气体环境。
1.10 爆炸危险区域:爆炸性气体环境大量出现或预期可能大量出现,以致要求对电气设备的结构、安装和使用采取专门措施的区域。
1.11 极限温度:电气设备或其部件所容许的最高温度。
它由下列因素确定:. 爆炸性气体混合物被点燃的危险温度. 结构材料的热稳定性。
注:考虑极限温度时,应取其较低温度。
1.12 t E 时间:在最高环境温度下,达到额定运行稳定温度后的交流绕组,从开始通过起动电流 I A 时计起直至上升到极限温度所需的时间。
1.13 正压型电气设备:具有正压外壳的电气设备。
正压外壳 : 保持内部气体的压力高于周围爆炸性环境的压力,阻止外部混合物进入外壳。
1.14 粉尘防爆电气设备:按规定条件设计制造使用时不会引起周围粉尘爆炸性混合物爆炸的电气设备。
YE3系列高效率三相异步电动机(机座号80~400)产品样本代号:0AP.138.0163南阳防爆集团股份有限公司2013年10月 29 日目录1.产品概述 (2)2.执行标准 (2)3.型号说明 (3)4.结构说明 (3)5.使用条件 (4)6.技术数据 (4)7.结构及安装和外形尺寸 (6)8.订货指南 (8)1.产品概述YE3系列高效率三相异步电动机,是我公司自行研制开发的全封闭、自扇冷、鼠笼式、高效率三相异步电动机的基本系列。
效率符合GB18613-2012《中小型三相异步电动机能效限定值及能效等级》中的2级能效。
本系列电动机的功率等级、安装尺寸符合国际电工委员会(IEC)标准的规定,其对应关系与德国DIN42673标准基本相同,可以与Y系列电动机和Y2系列电动机互换。
本系列电动机具有效率高、体积小、噪声低、振动小、温升裕度大、运行可靠、寿命长等优点,而且中心高160及以上电动机端盖上设有不停机注排油装置,并留有安装定子绕组测温和防潮加热带的空间,有利于出口机械设备的配套安装和引进设备的备品备件。
本系列电动机功率范围:0.55kW~560kW ,机座号:80~400。
在YE3基本系列电动机基础上,也可制成YE3-W户外型、YE3-TH湿热带型、YE3-THW 户外湿热带型、YE3-TA干热带型、YE3-TAW户外干热带型、YE3-T热带型、YE3-TW户外热带型及YE3-WF1户外中等防腐蚀型等气候环境条件。
2.执行标准GB/T 191 包装储运图示标志GB 755 旋转电机定额和性能GB/T 997 旋转电机结构型式、安装型式及接线盒位置的分类(IM代码)GB/T 1032 三相异步电动机试验方法GB/T 1993 旋转电机冷却方法GB 1971 旋转电机线端标志与旋转方向GB/T 2423.1 电工电子产品环境试验第2标准:试验方法试验A:低温GB/T 2423.4 电工电子产品环境试验第2部分: 试验方法试验Db:交变湿热(12h+12h循环)GB/T 2423.16 电工电子产品环境试验第2标准:试验方法试验J和导则长霉GB/T 2423.17 电工电子产品基本环境试验规程试验Ka: 盐雾试验方法GB/T 2423.33 电工电子产品环境试验第2标准:试验方法试验Kca:高浓度二氧化硫试验GB/T 4772.1 旋转电机尺寸和输出功率等级第1部分:机座号36~400和凸缘号55~1080GB/T 4942.1 旋转电机整体结构的防护等级(IP代码)分级GB 10068 轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值GB/T 10069.1 旋转电机噪声测定方法及限值第1部分:旋转电机噪声测定方法GB 14711 中小型旋转电动机安全要求GB 18613 中小型三相异步电动机能效限定值及能效等级GB/T 12351 热带型旋转电机环境技术要求GB/T 22719.1 交流低压电机散嵌绕组匝间绝缘第1部分:试验方法JB/T 4159 热带电工产品通用技术要求3.型号说明电动机型号代表意义示例:Y E 3 - 355 M 1 - 4 W异步电动机特殊环境代号(户外型)极数( 4极)高效率1号铁心长设计序号机座长度(M表示中机座)机座的中心高(355mm)4.结构说明4.1电动机主体外壳防护等级为:IP55。
YBXn、YAXn、YXn高效率三相异步电动机南阳防爆集团股份有限公司NANYANG EXPLOSION PROTECTIONGROUP CO., LTD.2008年5月11日温家宝总理视察南阳防爆集团时,听取魏华钧董事长汇报铸铜转子超高效率电动机研制情况第一章:企业简介一、企业简介南阳防爆集团股份有限公司是生产防爆电动机的专业厂家,位于河南省南阳市,1970建厂,2008年10月改制为股份有限公司,现有员工约3500人,年生产电机量700万千瓦、产值约二十亿元人民币,是中国防爆电机行业的龙头企业,是中国最大的防爆电机科研、生产和出口基地。
CNE牌防爆电机是中国名牌产品。
生产的产品主要有:各类防爆型和非防爆型三相异步电动机、大型同步电动机、中小型汽轮发电机、矿用通风机、防爆电器及监控仪表等。
所生产的电动机功率范围从0.01kW到20000kW;轴中心高从45mm到1000mm;共170个系列、738个品种;所生产的防爆发电机以及汽轮发电机功率从200kW到100000kW。
所生产的产品主要使用于石油、化工、煤炭、钢铁、电力和水泥等行业,并能满足和覆盖国内石油、化工、煤炭等行业对各类电机的要求。
二、高效率电机生产历史●1995年南阳防爆集团与美国通用电气(GE)公司合作开发高效率节能型电动机,研制的符合美国EPACT标准的NEMA高效率电机于1997年与发达国家的同类产品同时批量进入北美洲市场。
南阳防爆集团同时具备了按照IEEE-112B标准要求进行实测电机杂耗的测试能力。
●1997年南阳防爆集团开始开发适合国内市场的高效率隔爆型、增安型以及普通型高效率电动机,2000年全系列试制出效率符合美国EPACT标准,安装尺寸符合IEC 标准的YBXn、YAXn、YXn三大系列高效率电机,主要为满足国内市场对高效率电动机的需要。
●2001年南阳防爆集团作为电动机生产厂家的主要成员参加起草了GB18613-2002 《中小型三相异步电动机能效限定值及节能评价值》标准。
YXn(A6M)系列高压高效率三相异步电动机(H355~560)产品样本代号:0AP.138.0123南阳防爆集团股份有限公司高压高效率三相异步电动机YXn(A6M)系列体积更小功率更大效率更高品质卓越运行可靠★概述在驱动技术领域,几十年来,CNE牌电动机都享有很高的知名度。
始终追求高效率、节能、环保、体积更小,功率更大,效率更高,性能更可靠的发展目标,引进了德国高压高效率中型电动机设计、制造、试验技术,并结合本公司长期以来生产高压高效率中型电动机的成功技术,开发出新一代YXn(A6M)系列高压高效率三相异步电动机。
本系列高压高效率三相异步电动机符合GB755-2000《旋转电动机定额和性能》的规定,采用新技术、新材料、新工艺,选材考究、制造精良。
具有品质卓越,运行可靠,结构紧凑等特点。
是用于驱动各种通用机械:如压缩机、水泵、破碎机、卷扬机、离心机、切削机床、运输机械等的理想驱动设备,无论户内、户外,高原性气候或湿热型气候,YXn(A6M)系列高压高效率三相异步电动机总能提供超越卓群的驱动力,得到了用户的信赖和推崇。
中心高:H355~560电压:3kV、6kV、10kV;频率:50Hz、60Hz;功率范围:185kW~2240kW;极数:2P~8P(也可做成10P~16P);防护等级:IP54、IP55;绝缘等级:F;温升等级:B;安装方式:IMB3(也可做成IMB35、IMV1);冷却方式:IC411;★在更紧凑的安装空间中实现更高的性能所有用户都希望其驱动系统能可靠运行,但不浪费宝贵的安装空间,南阳防爆集团有限公司多年以来,通过在缩小电动机安装空间上下功夫,专注于实现电动机更小的尺寸、更高的性能和可靠性,并获得了成功,YXn(A6M)系列高压高效率三相异步电动机很完美的实现了这些要求,性能可靠,结构紧凑。
★可靠性更高,使用寿命更长YXn(A6M)系列高压高效率三相异步电动机秉承了CNE牌电动机的一贯传统:高质量和高可靠性,以达到长使用寿命达目的,通过在各种不同场合的广泛应用,得到了用户的信赖与推崇。
南阳防爆箱式电机样本(1)YKK、YKS、Y系列高速高压三相异步电动机(机座号355~710、极数2、4P)产 品 样 本代号:0AP.138.0150南阳防爆集团股份有限公司2013年1月尊敬的顾客:首先,感谢您关心和支持我公司的电动机产品,在您采购选用电动机之前,请您先仔细阅读《产品样本》,它会告诉您电动机产品的基本常识和如何选取您所需要的电动机,以便准确采购,使其更好地为您服务。
1 概述YKK、Y、YKS系列高速高压三相异步电动机(机座号355~710、极数2、4P)(以下简称为电动机),是结合本公司长期稳定的高压三相异步电动机系列的设计制造经验而开发的新一代产品,是Y系列的升级换代产品,是本公司在各个领域为您提供最合适的高品质、高性价比的电动机。
该系列电动机高效、节能、环保,具有中心高更低、功率更大、效率更高、噪声更低,运行安全可靠、使用维护方便等特点。
适用于驱动各种通风机、压缩机、水泵、破碎机、切削机械、运输机械、通用机械机其它机械设备,在矿山、钢铁、机械、石油、化工、电站等各种工况企业中作原动力用。
无论户内、户外,高原性气候或湿热型气候,该系列高压三相异步电动机总能提供超越卓群的驱动力,得到了用户的信赖和推崇。
2 优势、特点2.1 结构紧凑、型谱高、机座号低所有用户都希望其驱动系统能可靠运行,在有限的空间中输出功率更大,南阳防爆集团股份有限公司多年以来,通过降低电动机中心高与国外技术接轨,专注于实现电动机更小的尺寸、结构紧凑、更高的性能和可靠性,并获得了成功。
从型谱对比看,同功率的升级换代产品比原系列中心高降低1~2个机座号,如YKS710-2、4P 6KV电动机最大容量可以到达8000KW,详细型谱见附件1。
2.2 高效、节能该系列高压电动机以其完善的设计、制造实现了高效节能的目标,效率符合“节能产品惠民工程”高效电机推广和国家高压电动机能效2级要求。
以YKS710-4 7100KW 10KV电动机为例:现系列效率97.2%,GB13957-2008规定原系列96.5%,用现系列该台电动机年减少电能消耗:(7100/0.965-7100/0.972)×24×365=46.42万度,以每度电0.8元计算,节约金额46.42×0.8=37万元,节能效果显著,大幅度降低电动机运行成本。
