南阳防爆电机手册

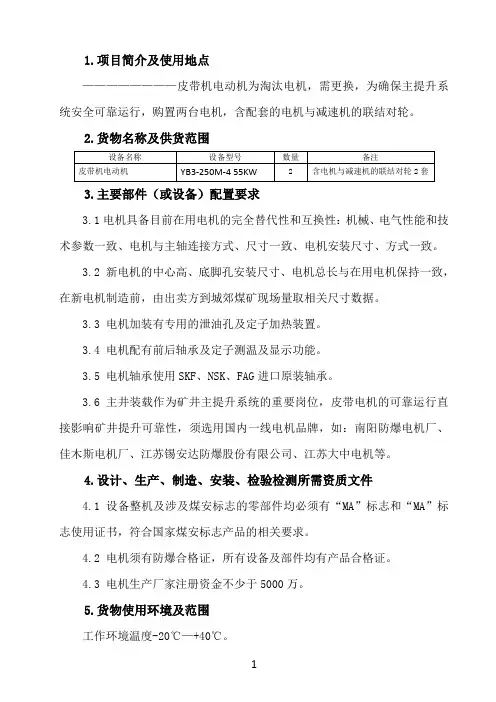

1.项目简介及使用地点————————皮带机电动机为淘汰电机，需更换，为确保主提升系统安全可靠运行，购置两台电机，含配套的电机与减速机的联结对轮。

2.货物名称及供货范围3.主要部件（或设备）配置要求3.1电机具备目前在用电机的完全替代性和互换性：机械、电气性能和技术参数一致、电机与主轴连接方式、尺寸一致、电机安装尺寸、方式一致。

3.2 新电机的中心高、底脚孔安装尺寸、电机总长与在用电机保持一致，在新电机制造前，由出卖方到城郊煤矿现场量取相关尺寸数据。

3.3 电机加装有专用的泄油孔及定子加热装置。

3.4 电机配有前后轴承及定子测温及显示功能。

3.5 电机轴承使用SKF、NSK、FAG进口原装轴承。

3.6 主井装载作为矿井主提升系统的重要岗位，皮带电机的可靠运行直接影响矿井提升可靠性，须选用国内一线电机品牌，如：南阳防爆电机厂、佳木斯电机厂、江苏锡安达防爆股份有限公司、江苏大中电机等。

4.设计、生产、制造、安装、检验检测所需资质文件4.1 设备整机及涉及煤安标志的零部件均必须有“MA”标志和“MA”标志使用证书，符合国家煤安标志产品的相关要求。

4.2 电机须有防爆合格证，所有设备及部件均有产品合格证。

4.3 电机生产厂家注册资金不少于5000万。

5.货物使用环境及范围工作环境温度-20℃—+40℃。

空气相对湿度不大于95%（25℃时）。

允许电压波动范围85%—105%。

煤矿井下抽出气体有爆炸性气体和粉尘混合物的场合。

6.货物适用标准GB 191-2000 包装储运图示标志GB 755-2000 旋转电机定额和性能GB/T 997-1981 电机结构及安装型式代号GB/T 1032-1985 三相异步电动机试验方法GB/T 1993-1993 旋转电机冷却方法GB/T 4942.1-2001 旋转电机外壳防护分级(IP代码)7.技术参数8.质量及验收要求8.1 出卖人应保证所供货物及其材料完全符合国家现行有关质量标准和合同规定的质量、规格和性能的要求。

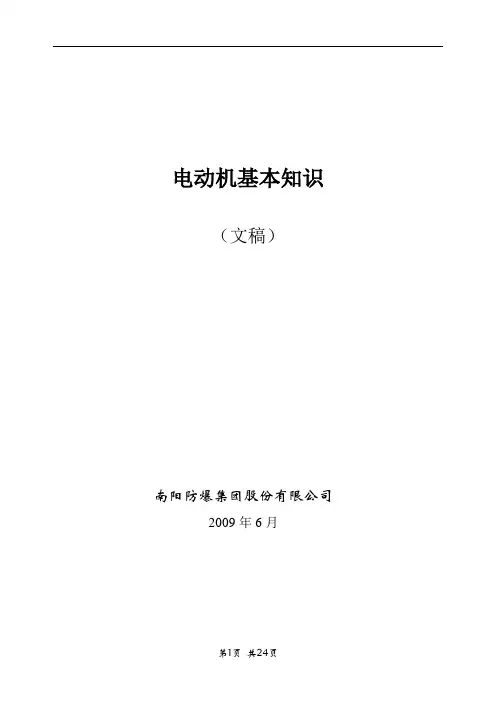

电动机基本知识（文稿）南阳防爆集团股份有限公司2009年6月目录一、旋转电机的定义是什么？ (3)二、旋转电机是如何分类的？ (4)三、旋转电机的基本原理是什么？ (5)四、旋转电机设计时的模拟电路？ (8)五、旋转电机有哪些性能参数指标？ (9)六、电机制造常用标准有哪些？ (11)七、电动机型号编制方法（GB4831-1984电机产品型号编制方法） (13)八、电动机电压等级的选择 (16)九、电机轴中心高 (16)十、电机绝缘等级 (17)十一、电机工作制（GB 755-2000旋转电机定额和性能） (17)十二、防护型式IPXX （GB/T 4208-1993 外壳防护分级（IP代码）） (18)十三、电机安装结构型式（GB/T 997-2003旋转电机结构及安装型式(IM代码)） (19)十四、电机冷却方法（GB/T 1993-1993旋转电机冷却方法） (20)十五、湿热带、干热带环境用电动机采取的措施 (21)十六、防腐电机应采取的措施 (22)十七、电动机振动限值 (22)十八、电机选型要点 (23)十九、电动机基本特征 (23)一、旋转电机的定义是什么？旋转电机(以下简称电机)是依靠电磁感应原理而运行的旋转电磁机械，用于实现机械能和电能的相互转换。

发电机从机械系统吸收机械功率，向电系统输出电功率；电动机从电系统吸收电功率，向机械系统输出机械功率。

电机运行原理基于电磁感应定律和电磁力定律。

电机进行能量转换时，应具备能作相对运动的两大部件：建立励磁磁场的部件，感生电动势并流过工作电流的被感应部件。

这两个部件中，静止的称为定子，作旋转运动的称为转子。

定、转子之间有空气隙，以便转子旋转。

电磁转矩由气隙中励磁磁场与被感应部件中电流所建立的磁场相互作用产生。

通过电磁转矩的作用，发电机从机械系统吸收机械功率，电动机向机械系统输出机械功率。

建立上述两个磁场的方式不同，形成不同种类的电机。

例如两个磁场均由直流电流产生，则形成直流电机；两个磁场分别由不同频率的交流电流产生，则形成异步电机；一个磁场由直流电流产生，另一磁场由交流电流产生，则形成同步电机。

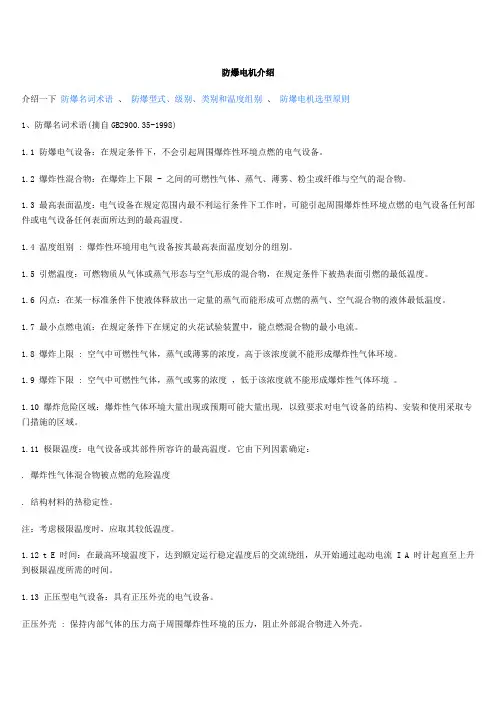

防爆电机介绍介绍一下防爆名词术语、防爆型式、级别、类别和温度组别、防爆电机选型原则1、防爆名词术语(摘自GB2900.35-1998)1.1 防爆电气设备：在规定条件下，不会引起周围爆炸性环境点燃的电气设备。

1.2 爆炸性混合物：在爆炸上下限 - 之间的可燃性气体、蒸气、薄雾、粉尘或纤维与空气的混合物。

1.3 最高表面温度：电气设备在规定范围内最不利运行条件下工作时，可能引起周围爆炸性环境点燃的电气设备任何部件或电气设备任何表面所达到的最高温度。

1.4 温度组别 : 爆炸性环境用电气设备按其最高表面温度划分的组别。

1.5 引燃温度：可燃物质从气体或蒸气形态与空气形成的混合物，在规定条件下被热表面引燃的最低温度。

1.6 闪点：在某一标准条件下使液体释放出一定量的蒸气而能形成可点燃的蒸气、空气混合物的液体最低温度。

1.7 最小点燃电流：在规定条件下在规定的火花试验装置中，能点燃混合物的最小电流。

1.8 爆炸上限 : 空气中可燃性气体，蒸气或薄雾的浓度，高于该浓度就不能形成爆炸性气体环境。

1.9 爆炸下限 : 空气中可燃性气体，蒸气或雾的浓度，低于该浓度就不能形成爆炸性气体环境。

1.10 爆炸危险区域：爆炸性气体环境大量出现或预期可能大量出现，以致要求对电气设备的结构、安装和使用采取专门措施的区域。

1.11 极限温度：电气设备或其部件所容许的最高温度。

它由下列因素确定：. 爆炸性气体混合物被点燃的危险温度. 结构材料的热稳定性。

注：考虑极限温度时，应取其较低温度。

1.12 t E 时间：在最高环境温度下，达到额定运行稳定温度后的交流绕组，从开始通过起动电流 I A 时计起直至上升到极限温度所需的时间。

1.13 正压型电气设备：具有正压外壳的电气设备。

正压外壳 : 保持内部气体的压力高于周围爆炸性环境的压力，阻止外部混合物进入外壳。

1.14 粉尘防爆电气设备：按规定条件设计制造使用时不会引起周围粉尘爆炸性混合物爆炸的电气设备。

第一章安全及注意事项1、CT系列电机车是煤矿用防爆特殊型蓄电池电机车，在煤（岩）高瓦斯矿井和瓦斯喷出区域中，在全压通风的主要风巷内使用。

2、机车司机必须按信号指令行车，在开车前必须发出开车信号。

机车运行中严禁将头或身体探出车外。

司机离开机车时，必须切断电动机电源，扳紧车闸，但不得关闭车灯。

3、机车必须定期检修，经常检查，发现隐患及时处理。

机车上的制动装置、铃、插销连接器以及撒砂装置，任何一项不正常或防爆部分失去防爆性能时，都不得使用该车。

4、机车部件如有不正常气味、响声和卡紧现象，电气部件及轴承部位有异常发热现象（轴承的发热温度不超过95度）时，应停车检查，及时处理。

5、行驶在通风不良巷道或更换停车地点应增加检测瓦斯含量的次数。

6、机车在运行中不能随意打开电池箱盖，要保持箱盖闭锁长期有效。

7、电池箱盖及箱体各通气间隙必须保持畅通。

如遭遇意外碰撞发生变形，应及时恢复，以保持通风排气安全性能,对积存的煤尘脏物应随时清除，并要禁止在箱盖上放重物。

8、运行中蓄电池如发热严重，或有异常气味等现象，应回车库，检查蓄电池电源装置。

9、应合理安排运输任务，避免蓄电池过放电。

10、电池箱维修工作只允许在车库指定地点，参照防爆特殊型电源装置说明书进行。

11、若是轨道状况需用撒砂时，应在开始启动和在整个加速阶段内进行撒砂以增加粘着，禁止在车轮空转和滑行时撒砂。

12、列车的制动距离每年至少测定一次，其制动距离应符合《煤矿安全规程》要求：运送物料时不得超过40m，运送人员时不得超过20m。

13、调速器出厂前已经调试合格，安装后用键盘输入电机额定转数即可。

14、调速器的检修检验，必须在固定专用场所进行。

只有对本调速器负责检修人员才能从事检修工作。

15、调速器必须断开电源五分钟后开盖，由于箱内设有大容量电解电容器件，须用50W10Ω电阻放电后才能进行检修检验工作。

16、调速器进行检修检验时，机车前后禁止站人，以免误操作伤人。

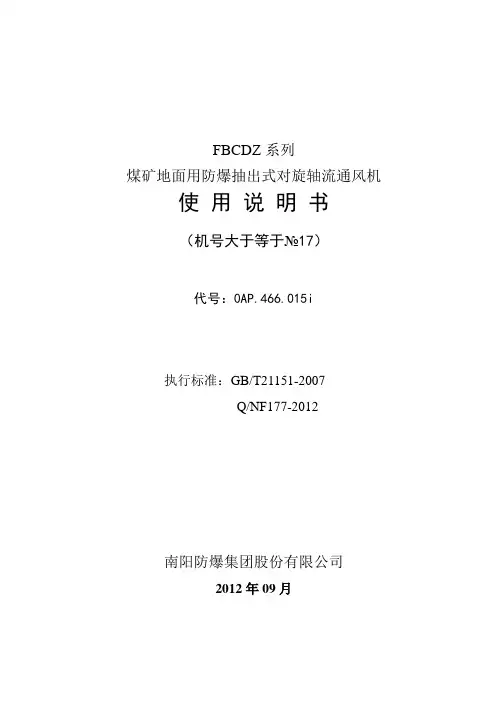

FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机使用说明书（机号大于等于№17）代号：0AP.466.015i执行标准：GB/T21151-2007Q/NF177-2012南阳防爆集团股份有限公司2012年09月目录首先感谢您选用CNE牌FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机，在您使用通风机之前，请您先仔细阅读这本《使用说明书》，它会告诉您如何正确操作、维护，使其更好地为您服务，并请您妥善保管好这本《使用说明书》，以便今后使用。

1．概述 (1)2．FBCDZ通风机型号代表的意义 (1)3．通风机技术参数、工作条件 (1)4. 结构简介 (2)5．贮存及保养 (3)6．安装 (3)7．试运转 (7)8．使用维护 (8)9. 注意事项 (11)10．通风机常见故障及排除 (11)11. 随机资料 (11)FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机, 执行标准为GB/T21151《煤矿用轴流主通风机技术条件》和Q/NF177《FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机技术条件》。

其防爆性能符合GB3836.1-2010 《爆炸性环境第1部分：设备通用要求》和GB3836.2-2010 《爆炸性环境第2部分:由隔爆外壳“d”保护的设备》的规定。

1 概述FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机(以下简称通风机)是我公司研制的新一代通风机产品。

通风机气动性能优异、效率高、振动小、噪声低、反风量大、高效区域宽广，并采取了确保通风机安全、可靠运行的多种措施，研制的专用防爆电机，具有效率高、温升低、振动小、噪声低、轴承温度低、过载能力强等特点，从根本上解决了在用风机的缺陷，确保长期运行。

通风机适用于大中煤矿矿井作地面抽出式通风机。

通风机产品执行标准为GB/T21151《煤矿用轴流主通风机技术条件》和Q/NF177《FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机技术条件》。

2 FBCDZ通风机型号代表的意义:F B C D Z №□/ 2 ×□装机功率，kW配用电动机台数机号，以叶轮直径的分米数表示主要对旋抽出式防爆通风机3 通风机技术参数、工作条件3.1 技术参数3.1.1 通风机的定额为：连续工作制S1。

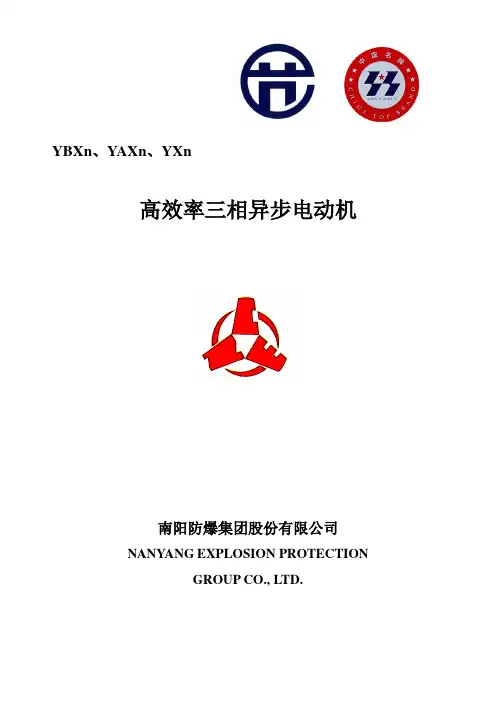

YBXn、YAXn、YXn高效率三相异步电动机南阳防爆集团股份有限公司NANYANG EXPLOSION PROTECTIONGROUP CO., LTD.2008年5月11日温家宝总理视察南阳防爆集团时，听取魏华钧董事长汇报铸铜转子超高效率电动机研制情况第一章：企业简介一、企业简介南阳防爆集团股份有限公司是生产防爆电动机的专业厂家，位于河南省南阳市，1970建厂，2008年10月改制为股份有限公司，现有员工约3500人，年生产电机量700万千瓦、产值约二十亿元人民币，是中国防爆电机行业的龙头企业，是中国最大的防爆电机科研、生产和出口基地。

CNE牌防爆电机是中国名牌产品。

生产的产品主要有：各类防爆型和非防爆型三相异步电动机、大型同步电动机、中小型汽轮发电机、矿用通风机、防爆电器及监控仪表等。

所生产的电动机功率范围从0.01kW到20000kW；轴中心高从45mm到1000mm；共170个系列、738个品种；所生产的防爆发电机以及汽轮发电机功率从200kW到100000kW。

所生产的产品主要使用于石油、化工、煤炭、钢铁、电力和水泥等行业，并能满足和覆盖国内石油、化工、煤炭等行业对各类电机的要求。

二、高效率电机生产历史●1995年南阳防爆集团与美国通用电气（GE）公司合作开发高效率节能型电动机，研制的符合美国EPACT标准的NEMA高效率电机于1997年与发达国家的同类产品同时批量进入北美洲市场。

南阳防爆集团同时具备了按照IEEE-112B标准要求进行实测电机杂耗的测试能力。

●1997年南阳防爆集团开始开发适合国内市场的高效率隔爆型、增安型以及普通型高效率电动机，2000年全系列试制出效率符合美国EPACT标准，安装尺寸符合IEC 标准的YBXn、YAXn、YXn三大系列高效率电机，主要为满足国内市场对高效率电动机的需要。

●2001年南阳防爆集团作为电动机生产厂家的主要成员参加起草了GB18613-2002 《中小型三相异步电动机能效限定值及节能评价值》标准。

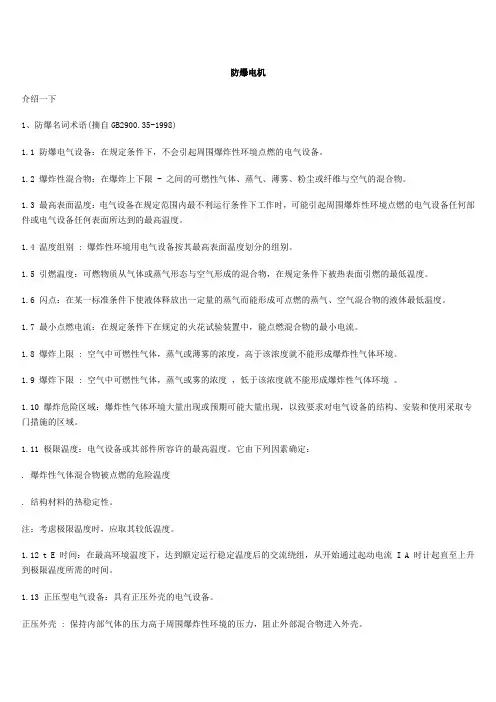

防爆电机介绍一下1、防爆名词术语(摘自GB2900.35-1998)1.1 防爆电气设备：在规定条件下，不会引起周围爆炸性环境点燃的电气设备。

1.2 爆炸性混合物：在爆炸上下限 - 之间的可燃性气体、蒸气、薄雾、粉尘或纤维与空气的混合物。

1.3 最高表面温度：电气设备在规定范围内最不利运行条件下工作时，可能引起周围爆炸性环境点燃的电气设备任何部件或电气设备任何表面所达到的最高温度。

1.4 温度组别 : 爆炸性环境用电气设备按其最高表面温度划分的组别。

1.5 引燃温度：可燃物质从气体或蒸气形态与空气形成的混合物，在规定条件下被热表面引燃的最低温度。

1.6 闪点：在某一标准条件下使液体释放出一定量的蒸气而能形成可点燃的蒸气、空气混合物的液体最低温度。

1.7 最小点燃电流：在规定条件下在规定的火花试验装置中，能点燃混合物的最小电流。

1.8 爆炸上限 : 空气中可燃性气体，蒸气或薄雾的浓度，高于该浓度就不能形成爆炸性气体环境。

1.9 爆炸下限 : 空气中可燃性气体，蒸气或雾的浓度，低于该浓度就不能形成爆炸性气体环境。

1.10 爆炸危险区域：爆炸性气体环境大量出现或预期可能大量出现，以致要求对电气设备的结构、安装和使用采取专门措施的区域。

1.11 极限温度：电气设备或其部件所容许的最高温度。

它由下列因素确定：. 爆炸性气体混合物被点燃的危险温度. 结构材料的热稳定性。

注：考虑极限温度时，应取其较低温度。

1.12 t E 时间：在最高环境温度下，达到额定运行稳定温度后的交流绕组，从开始通过起动电流 I A 时计起直至上升到极限温度所需的时间。

1.13 正压型电气设备：具有正压外壳的电气设备。

正压外壳 : 保持内部气体的压力高于周围爆炸性环境的压力，阻止外部混合物进入外壳。

1.14 粉尘防爆电气设备：按规定条件设计制造使用时不会引起周围粉尘爆炸性混合物爆炸的电气设备。

2 、防爆型式、级别、类别和温度组别回顶部2.1 防爆电机的型式主要有：隔爆型（ d ）、增安型（ e ）、无火花型（ w ）、正压型（ n ）和粉尘防爆型（ A 、B 两种型式）等。

隔爆型三相异步电动机(Ex d IIB T1～T5 Gb机座号63～450 )使用说明书代号：南阳防爆集团股份有限公司2013 年 03 月 25 日目录首先，感您用我公司生的高效率隔爆型三相异步机，在您使用机之前，您先仔本《使用明》，它会告您如何正确操作、，使其更好的您服，并您妥善保管好本《使用明》，以便今后使用。

1、概述................................................................................................................................................................................................................................................... !未定。

2、机型号及代表意 ............................................................................................................................................................................................................... !未定。

3 、机的使用条件 ....................................................................................................................................................................................................................... !未定。

目录1.概述 (3)2.型号说明 (4)3.结构说明 (4)4.使用条件 (5)5.技术数据 (6)6.结构及安装和外形尺寸 (6)7.质量保证 (6)8.订货指南 (6)尊敬的顾客：首先，感谢您关心和支持我公司的电机产品，在您采购选用电机之前，请您先仔细阅读这本《产品样本》，它会告诉您电机产品的基本常识和如何选取您所需要的电机，以便准确采购，使其更好地为您服务。

1.概述YB2系列高压隔爆型三相异步电动机是我公司在消化吸收德国西门子公司高压电动机制造技术的基础上，结合我公司长期稳定生产高压隔爆型三相异步电动机的设计制造经验而研制的最新产品，是我公司YB系列的更新换代的防爆电机基本系列。

本系列电动机采用新技术、新材料、新工艺，选材考究、制造精良，具有体积小、重量轻、外形美观、功率大、效率高、噪声低、振动小、运行安全可靠、使用维护方便等特点。

本系列电动机的外壳防护和接线盒防护等级可选择为IP54 或IP55，冷却方式为IC411，安装方式为IMB3，也可根据用户要求制成不同的防护类型、冷却方式、安装方式。

本系列电动机符合GB755-2000《旋转电机定额和性能》、GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定，制成隔爆型电动机，防爆标志为ExdI、Exd ⅡAT4、ExdⅡBT4、ExdⅡCT4，适用于具有爆炸性气体环境的1区、2区危险场所。

作为原动机使用，可广泛应用在矿山、机械工业、石油化工工业、发电厂等工矿企业中，驱动各种通用机械：如压缩机、水泵、破碎机、切削机床、运输机械及其它机械设备。

ExdI适用于有甲烷或煤尘的煤矿井下非采掘工作面爆炸性气体环境。

ExdⅡAT4适用于工厂用Ⅱ类A级，温度组别为T1、T2、T3和T4组的爆炸性气体环境。

ExdⅡBT4适用于工厂用Ⅱ类B级，温度组别为T1、T2、T3和T4组的爆炸性气体环境。

FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机使用说明书（机号大于等于№17）代号：0AP.466.015i执行标准：GB/T21151-2007Q/NF177-2012南阳防爆集团股份有限公司2012年09月目录首先感谢您选用CNE牌FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机，在您使用通风机之前，请您先仔细阅读这本《使用说明书》，它会告诉您如何正确操作、维护，使其更好地为您服务，并请您妥善保管好这本《使用说明书》，以便今后使用。

1．概述 (1)2．FBCDZ通风机型号代表的意义 (1)3．通风机技术参数、工作条件 (1)4. 结构简介 (2)5．贮存及保养 (3)6．安装 (3)7．试运转 (7)8．使用维护 (8)9. 注意事项 (11)10．通风机常见故障及排除 (11)11. 随机资料 (11)FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机, 执行标准为GB/T21151《煤矿用轴流主通风机技术条件》和Q/NF177《FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机技术条件》。

其防爆性能符合GB3836.1-2010 《爆炸性环境第1部分：设备通用要求》和GB3836.2-2010 《爆炸性环境第2部分:由隔爆外壳“d”保护的设备》的规定。

1 概述FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机(以下简称通风机)是我公司研制的新一代通风机产品。

通风机气动性能优异、效率高、振动小、噪声低、反风量大、高效区域宽广，并采取了确保通风机安全、可靠运行的多种措施，研制的专用防爆电机，具有效率高、温升低、振动小、噪声低、轴承温度低、过载能力强等特点，从根本上解决了在用风机的缺陷，确保长期运行。

通风机适用于大中煤矿矿井作地面抽出式通风机。

通风机产品执行标准为GB/T21151《煤矿用轴流主通风机技术条件》和Q/NF177《FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机技术条件》。

2 FBCDZ通风机型号代表的意义:F B C D Z №□/ 2 ×□装机功率，kW配用电动机台数机号，以叶轮直径的分米数表示主要对旋抽出式防爆通风机3 通风机技术参数、工作条件3.1 技术参数3.1.1 通风机的定额为：连续工作制S1。

YBS(DSB)系列隔爆型三相异步电动机使用说明书（文稿）河南省南洋防爆电机有限公司2011年12月1.适用范围该系列电动机适用于煤矿井下驱动刮板输送机、带式输送机、转载机、破碎机等机械设备。

防爆性能符合GB3836.2-2000《爆炸性气体环境用电气设备第2部分；隔爆型“d”》的规定，制成隔爆型，防爆标志为：Exdi。

2.主要技术参数2.1额定电压：380v/660v、660v/1140v2.2额定频率：50HZ2.3功率范围：4-125kw2.4防护等级：IP44(接线盒IP552.5绝缘等级：F级2.6安装形式：IMB3、IMB5、IMB10等3.额定技术指标及技术数据4.安装及外形尺寸机座无底脚，端盖有凸缘机座带底脚，端盖无凸缘5.主要结构简述5.1 本系列电动机的接线盒位于电动机顶部，可4个方向进线，适用于橡套电缆（或塑料电缆）和钢管布线两种结构，接线盒可分别制成3个或6个接线端子，内设一个接地端子，并按其规格分别制成一个（M8及以下）或二个（M10及以上）的出线口。

6.防爆要点6.1本系列电动机为隔爆型电动机，要求电动机内部的爆炸性混合物爆炸时，隔爆外壳不应损坏或产生影响隔爆性能的变形；内部爆炸火焰不允许通过外壳的隔爆接合面引起外部爆炸性混合物的爆炸，为此：a：组成隔爆外壳的零部件如机座、端盖、轴承内盖、接线盒盖、接线盒座等，精加工后须经1.0mpa，历时10o+2s静压试验合格；b：链接隔爆外壳的螺栓均装有弹簧垫圈，防止自行松脱。

c：机座、端盖、轴承内盖、接线盒座、接线螺栓、端子套（或接线板）、轴、密封圈是隔爆零部件。

密封圈材质为橡胶XH-21.6.2在额定工作状态下，电动机外壳表面温度，煤矿用不得超过+200℃，但有煤粉堆积在电动机外表面时，不得超过+150℃。

进线口外的温度不得高于所用电缆的允许温度，以保证电缆运行可靠。

7.安装与使用7.1安装前的装备7.1.1电动机开箱前应检查包装箱是否完整无损。
