童诗白《模拟电子技术基础》(第5版)笔记和课后习题考研真题

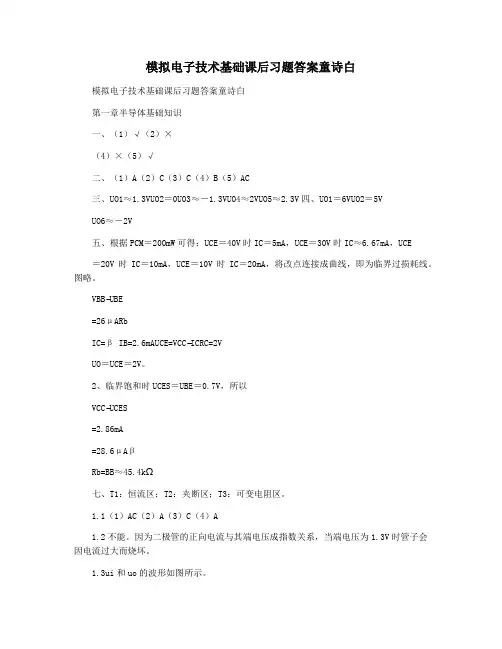

模拟电子技术基础课后习题答案童诗白模拟电子技术基础课后习题答案童诗白第一章半导体基础知识一、（1）√（2）×（4）×（5）√二、（1）A（2）C（3）C（4）B（5）AC三、UO1≈1.3VUO2＝0UO3≈－1.3VUO4≈2VUO5≈2.3V四、UO1＝6VUO2＝5VUO6≈－2V五、根据PCM＝200mW可得：UCE＝40V时IC＝5mA，UCE＝30V时IC≈6.67mA，UCE＝20V时IC＝10mA，UCE＝10V时IC＝20mA，将改点连接成曲线，即为临界过损耗线。

图略。

VBB−UBE=26μARbIC=β IB=2.6mAUCE=VCC−ICRC=2VUO＝UCE＝2V。

2、临界饱和时UCES＝UBE＝0.7V，所以VCC−UCES=2.86mA=28.6μAβRb=BB≈45.4kΩ七、T1：恒流区；T2：夹断区；T3：可变电阻区。

1.1（1）AC（2）A（3）C（4）A1.2不能。

因为二极管的正向电流与其端电压成指数关系，当端电压为1.3V时管子会因电流过大而烧坏。

1.3ui和uo的波形如图所示。

1.4ui和uo的波形如图所示。

1.5uo的波形如图所示。

1.6ID＝（V－UD）/R＝2.6mA，rD≈UT/ID＝10Ω，Id＝Ui/rD≈1mA。

1.7（1）两只稳压管串联时可得1.4V、6.7V、8.7V和14V等四种稳压值。

（2）两只稳压管并联时可得0.7V和6V等两种稳压值。

1.8IZM＝PZM/UZ＝25mA，R＝UZ/IDZ＝0.24～1.2kΩ。

1.9（1）当UI＝10V时，若UO＝UZ＝6V，则稳压管的电流为4mA，小于其最小稳定电流，所以稳压管未击穿。

故⋅UI≈3.33V当UI＝15V时，由于上述同样的原因，UO＝5V。

当UI＝35V时，UO＝UZ＝5V。

（2）IDZ=(UI−UZ)R=29mA＞IZM＝25mA，稳压管将因功耗过大而损坏。

目　录第1章　绪　论1.1　复习笔记1.2　课后习题详解1.3　名校考研真题详解第2章　运算放大器2.1　复习笔记2.2　课后习题详解2.3　名校考研真题详解第3章　二极管及其基本电路3.1　复习笔记3.2　课后习题详解3.3　名校考研真题详解第4章　双极结型三极管及放大电路基础4.1　复习笔记4.2　课后习题详解4.3　名校考研真题详解第5章　场效应管放大电路5.1　复习笔记5.2　课后习题详解5.3　名校考研真题详解第6章　模拟集成电路6.1　复习笔记6.2　课后习题详解6.3　名校考研真题详解第7章　反馈放大电路7.1　复习笔记7.2　课后习题详解7.3　名校考研真题详解第8章　功率放大电路8.1　复习笔记8.2　课后习题详解8.3　名校考研真题详解第9章　信号处理与信号产生电路9.1　复习笔记9.2　课后习题详解9.3　名校考研真题详解第10章　直流稳压电源10.1　复习笔记10.2　课后习题详解10.3　名校考研真题详解第11章　电子电路的计算机辅助分析与设计第1章　绪　论1.1　复习笔记一、电子系统与信号电子系统指若干相互连接、相互作用的基本电路组成的具有特定功能的电路整体。

信号是信息的载体，按照时间和幅值的连续性及离散性可把信号分成4类：①时间连续、数值连续信号，即模拟信号；②时间离散、数值连续信号；③时间连续、数值离散信号；④时间离散、数值离散信号，即数字信号。

二、信号的频谱任意满足狄利克雷条件的周期函数都可展开成傅里叶级数(含有直流分量、基波、高次谐波)，从这种周期函数中可以取出所需要的频率信号，过滤掉不需要的频率信号，也可以过滤掉某些频率信号，保留其它频率信号。

幅度频谱：各频率分量的振幅随频率变化的分布。

相位频谱：各频率分量的相位随频率变化的分布。

三、放大电路模型信号放大电路是最基本的模拟信号处理电路，所谓放大作用，其放大的对象是变化量，本质是实现信号的能量控制。

放大电路有以下4种类型：1．电压放大电路电路的电压增益为考虑信号源内阻的电压增益为2．电流放大电路电路的电流增益为考虑信号源内阻的电压增益为3．互阻放大电路电路的互阻增益为4．互导放大电路电路的互导增益为四、放大电路的主要性能指标1输入电阻：输入电压与输入电流的比值，即对输入为电压信号的放大电路，R i越大越好；对输入为电流信号的放大电路，R i越小越好。

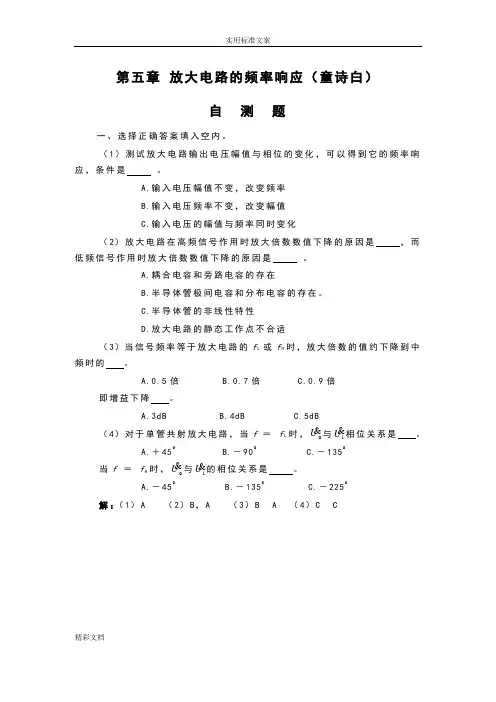

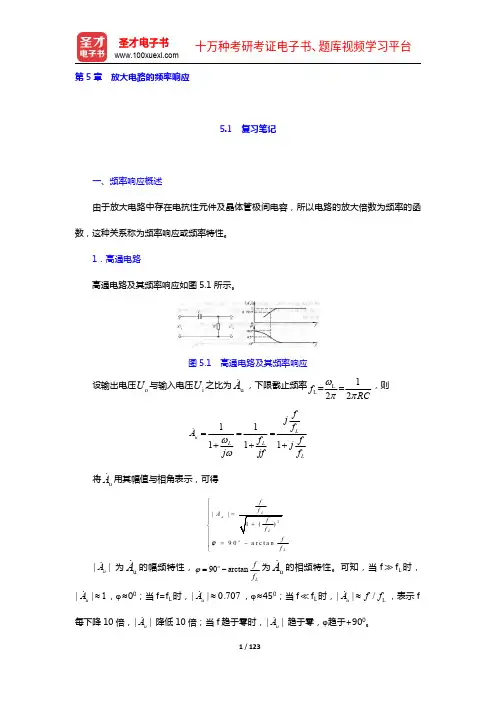

第五章 放大电路的频率响应（童诗白）自 测 题一、选择正确答案填入空内。

（1）测试放大电路输出电压幅值与相位的变化，可以得到它的频率响应，条件是 。

A.输入电压幅值不变，改变频率B.输入电压频率不变，改变幅值C.输入电压的幅值与频率同时变化（2）放大电路在高频信号作用时放大倍数数值下降的原因是 ，而低频信号作用时放大倍数数值下降的原因是 。

A.耦合电容和旁路电容的存在B.半导体管极间电容和分布电容的存在。

C.半导体管的非线性特性D.放大电路的静态工作点不合适（3）当信号频率等于放大电路的f L 或f H 时，放大倍数的值约下降到中频时的 。

A.0.5倍B.0.7倍C.0.9倍 即增益下降 。

A.3dBB.4dBC.5dB（4）对于单管共射放大电路，当f ＝ f L 时，oU 与i U 相位关系是 。

A.＋45˚B.－90˚C.－135˚当f ＝ f H 时，oU 与i U 的相位关系是 。

A.－45˚ B.－135˚ C.－225˚解：（1）A （2）B ，A （3）B A （4）C C二、电路如图T5.2所示。

已知：V C C ＝12V ；晶体管的C μ＝4pF ，f T = 50MHz ，'bb r ＝100Ω, β0＝80。

试求解：（1）中频电压放大倍数smu A ； （2）'πC ；（3）f H 和f L ；（4）画出波特图。

图T5.2解：（1）静态及动态的分析估算：∥178)(mA/V2.69k 27.1k 27.1k 17.1mV26)1(V 3mA 8.1)1(Aμ 6.22c m bee b'i s ismTEQ m b be i e b'bb'be EQe b'c CQ CC CEQ BQ EQ bBEQCC BQ -≈-⋅+=≈=Ω≈=Ω≈+=Ω≈+=≈-=≈+=≈-=R g r r R R R A U I g R r R r r r I r R I V U I I R U V I u ββ（2）估算'πC ：pF1602)1(pF214π2)(π2μc m 'μTe b'0μπe b'0T ≈++=≈-≈+≈C R g C C C f r C C C r f πππββ（3）求解上限、下限截止频率：Hz14)π(21kHz 175π21567)()(i s L 'πH s b b'e b'b s b b'e b'≈+=≈=Ω≈+≈+=CR R f RC f R r r R R r r R ∥∥∥（4）在中频段的增益为dB 45lg 20sm ≈u A频率特性曲线如解图T5.2所示。

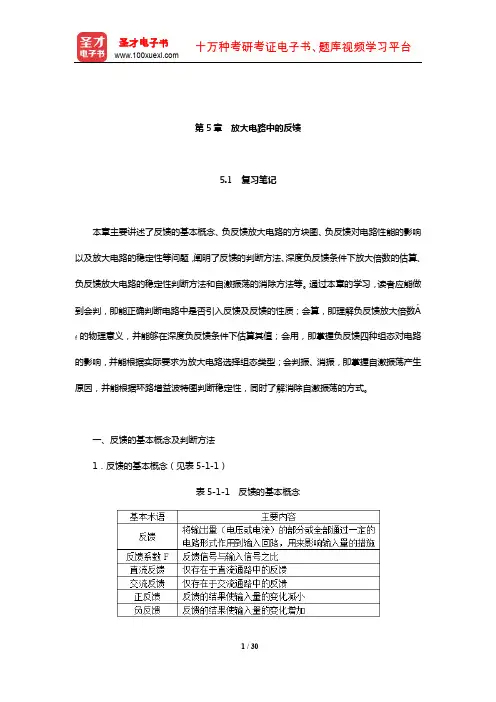

第5章放大电路中的反馈5.1 复习笔记本章主要讲述了反馈的基本概念、负反馈放大电路的方块图、负反馈对电路性能的影响以及放大电路的稳定性等问题，阐明了反馈的判断方法、深度负反馈条件下放大倍数的估算、负反馈放大电路的稳定性判断方法和自激振荡的消除方法等。

通过本章的学习，读者应能做到会判，即能正确判断电路中是否引入反馈及反馈的性质；会算，即理解负反馈放大倍数A•的物理意义，并能够在深度负反馈条件下估算其值；会用，即掌握负反馈四种组态对电路f的影响，并能根据实际要求为放大电路选择组态类型；会判振、消振，即掌握自激振荡产生原因，并能根据环路增益波特图判断稳定性，同时了解消除自激振荡的方式。

一、反馈的基本概念及判断方法1．反馈的基本概念（见表5-1-1）表5-1-1 反馈的基本概念2．反馈的判断方法（见表5-1-2）表5-1-2 反馈的判断方法二、负反馈放大电路的方框图及四种基本组态1．负反馈放大电路的方框图任何反馈放大电路均可用图5-1-1所示方框图描述。

图5-1-1 负反馈放大电路方框图基本放大电路放大倍数A•、反馈系数F•和反馈放大电路的放大倍数A•f表达式为：其中，A•F•称为环路放大倍数。

2．负反馈中四种基本组态的比较反馈的组态不同，X•i、X•f、X•i′、X•o的量纲也就不同，因而A•、F•、A•f的物理意义也不同，四种反馈组态电路的方框图、它们的A•、F•、A•f及其量纲见表5-1-3。

表5-1-3 四种反馈组态电路三、放大电路在深度负反馈条件下的放大倍数1．深度负反馈的实质（见表5-1-4）表5-1-4 深度负反馈的实质2．深度负反馈条件下的近似计算若求出四种组态负反馈放大电路的反馈系数F•，则A•f≈1/F•，可求出电压放大倍数。

表5-1-3所示方框图中并联负反馈电路所加信号源为U s，且其内阻为R s，总负载电阻为R L′，则四种组态负反馈放大电路的反馈系数F•和电压放大倍数如表5-1-5所示。

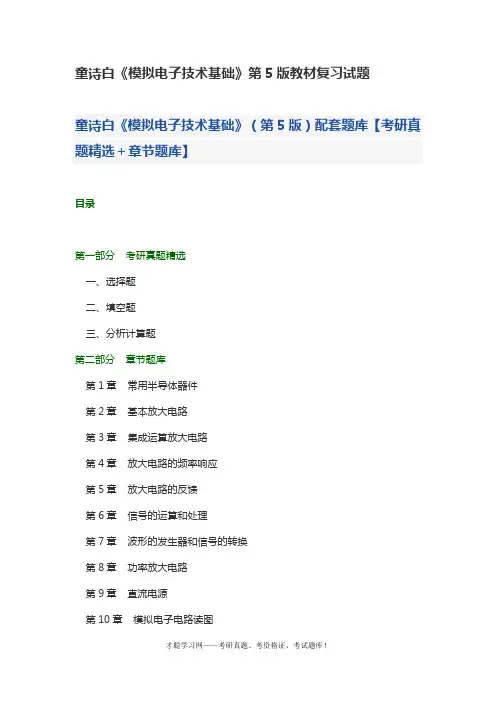

童诗白《模拟电子技术基础》第5版教材复习试题童诗白《模拟电子技术基础》（第5版）配套题库【考研真题精选＋章节题库】目录第一部分考研真题精选一、选择题二、填空题三、分析计算题第二部分章节题库第1章常用半导体器件第2章基本放大电路第3章集成运算放大电路第4章放大电路的频率响应第5章放大电路的反馈第6章信号的运算和处理第7章波形的发生器和信号的转换第8章功率放大电路第9章直流电源第10章模拟电子电路读图•试看部分内容考研真题精选一、选择题1以下说法正确的是（）。

[中山大学2018研]A．在N型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体B．因为N型半导体的多子是自由电子，所以它带负电C．处于放大状态的晶体管，集电极电流是多子漂移运动形成的D．若耗尽型N沟道MOS管的u G S大于零，则其输入电阻会明显变小【答案】A查看答案【解析】B项，N型半导体虽然多子是自由电子，但不带电；C项，放大状态下集电结反偏，促进非平衡少子漂移运动，而非多子；D项，若耗尽型N沟道MOS管的u G S大于零，其输入电阻并不会有明显变化。

2当场效应管的漏极直流电流I D从2mA变为4mA时，它的低频跨导g m将（）。

[中山大学2018研]A．增大B．不变C．变小【答案】A查看答案【解析】低频跨导g m为ΔI D与Δu G S之比，当漏极直流电流I D从2mA变为4m A时，显然g m增大。

3PN结加正向电压，空间电荷区将（）。

[中山大学2017研] A．变窄B．基本不变C．变宽【答案】A查看答案【解析】PN结外加正向电压，P区中的多数载流子空穴和N区中的多数载流子电子都要向PN结移动，中和了其中部分负、正离子，结果使得PN结变窄。

4二极管的电流方程为（）。

[中山大学2017研]A．I s e UB．C．【答案】C查看答案【解析】二极管的I－V特性方程为其中，n为发射系数，其值在1～2之间，通常取1，则5U G S＝0时，能够工作在恒流区的场效应管有（）和（）。

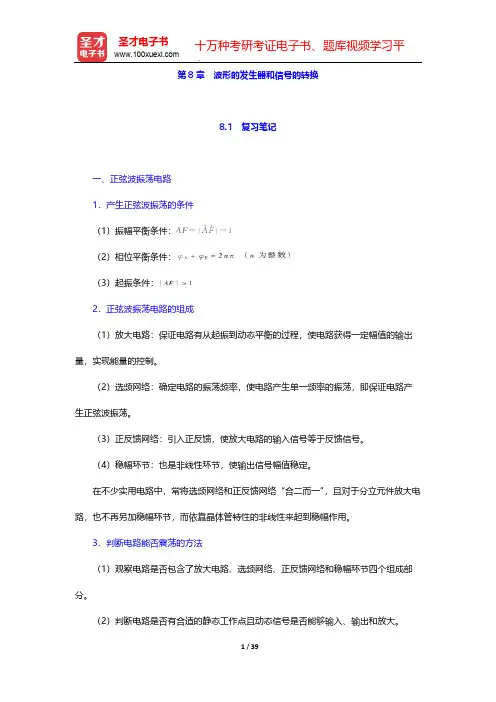

第8章　波形的发生器和信号的转换8.1　复习笔记一、正弦波振荡电路1．产生正弦波振荡的条件（1）振幅平衡条件：（2）相位平衡条件：（3）起振条件：2．正弦波振荡电路的组成（1）放大电路：保证电路有从起振到动态平衡的过程，使电路获得一定幅值的输出量，实现能量的控制。

（2）选频网络：确定电路的振荡频率，使电路产生单一频率的振荡，即保证电路产生正弦波振荡。

（3）正反馈网络：引入正反馈，使放大电路的输入信号等于反馈信号。

（4）稳幅环节：也是非线性环节，使输出信号幅值稳定。

在不少实用电路中，常将选频网络和正反馈网络“合二而一”，且对于分立元件放大电路，也不再另加稳幅环节，而依靠晶体管特性的非线性来起到稳幅作用。

3．判断电路能否震荡的方法（1）观察电路是否包含了放大电路、选频网络、正反馈网络和稳幅环节四个组成部分。

（2）判断电路是否有合适的静态工作点且动态信号是否能够输入、输出和放大。

（3）判断电路是否满足振荡的相位条件、幅值条件。

3．RC 正弦波振荡电路（1）振荡条件：反馈系数，电压放大倍数。

（2）起振条件：，即。

12f R R （3）振荡频率：。

（4）典型的RC 正弦波振荡电路：文氏电桥正弦波振荡电路，如图8.1所示。

图8.1 RC 文氏电桥正弦波振荡电路4．LC正弦波振荡电路（1）谐振时，回路等效阻抗为纯阻性，阻值最大，值为：其中，为品质因数；为谐振频率。

（2）如图8.2所示，LC并联谐振回路等效阻抗为：图8.2 LC 并联网络（3）变压器反馈式振荡电路的振荡频率为：（4）三点式LC 正弦波振荡器（1MHz 以上频率），典型电路如图8.3所示。

(a)电感三点式振荡器(b)电容三点式振荡器图8.3 典型三点式LC正弦波振荡器①组成原则：与晶体管发射极相联的电抗是相反性质的，不与发射极相联的另一电抗是相同性质的。

②振荡频率：计算振荡频率时，只需分离出LC总回路求谐振频率即可。

电容式：电感式：5．石英晶体振荡器（1）石英晶体等效电路：R、C、L串联后与Co并联，如图8.4所示。

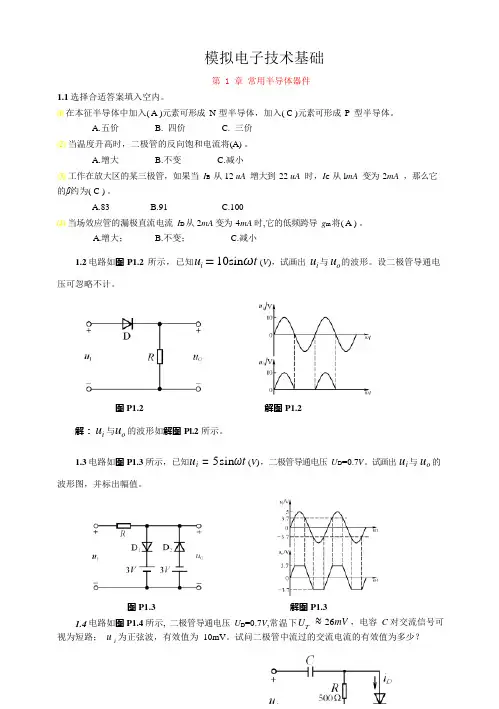

模拟电子技术基础第 1 章常用半导体器件1.1选择合适答案填入空内。

(l)在本征半导体中加入( A )元素可形成N 型半导体，加入( C )元素可形成P 型半导体。

A.五价B. 四价C. 三价(2)当温度升高时，二极管的反向饱和电流将(A) 。

A.增大B.不变C.减小(3)工作在放大区的某三极管，如果当I B 从12 uA 增大到22 uA 时，I C 从l mA 变为2mA ，那么它的β约为( C ) 。

A.83B.91C.100(4)当场效应管的漏极直流电流I D 从2mA 变为4mA 时,它的低频跨导g m 将( A ) 。

A.增大；B.不变；C.减小1.2电路如图P1.2 所示，已知u i = 10sinωt (V)，试画出u i 与u o 的波形。

设二极管导通电压可忽略不计。

图P1.2 解图P1.2解：u i 与u o 的波形如解图Pl.2 所示。

1.3电路如图P1.3 所示，已知u i =5sinωt(V)，二极管导通电压U D=0.7V。

试画出u i 与u o 的波形图，并标出幅值。

图P1.3 解图P1.31.4电路如图P1.4 所示, 二极管导通电压U D=0.7V,常温下U T≈ 26mV ，电容C 对交流信号可视为短路；u i 为正弦波，有效值为10mV。

试问二极管中流过的交流电流的有效值为多少？解：二极管的直流电流I D = (V −U D ) / R = 2.6mA其动态电阻:r D ≈U T / I D =10Ω图 P1.4故动态电流的有效值： I d = U i / r D ≈1mA1.5 现有两只稳压管，稳压值分别是 6V 和 8V ，正向导通电压为 0.7V 。

试问： (1)若将它们串联相接，则可得到几种稳压值？各为多少？ (2)若将它们并联相接，则又可得到几种稳压值？各为多少？解：(1)串联相接可得 4 种：1.4V ；14V ；6.7V ；8.7V 。

(2)并联相接可得 2 种：0.7V ；6V 。

模拟电子技术基础第五版课后习题答案【篇一：模拟电子技术基础,课后习题答案】一章1.1 电路如题图1.1所示，已知ui?5sin?t?v?，二极管导通电压降ud?0.7v。

试画出ui和uo的波形，并标出幅值。

解：通过分析可知：(1) 当ui?3.7v时，uo?3.7v (2) 当?3.7v?ui?3.7v时，uo?ui (3) 当ui??3.7v时，uo??3.7v 总结分析，画出部分波形图如下所示：1.2 二极管电路如题图1.2所示。

（1）判断图中的二极管是导通还是截止？（2）分别用理想模型和横压降模型计算ao两端的电压uao。

解：对于（a）来说，二极管是导通的。

采用理想模型来说，uao??6v 采用恒压降模型来说，uao??6.7v对于（c）来说，二极管d1是导通的，二极管d2是截止的。

采用理想模型来说，uao?0 采用恒压降模型来说，uao??0.7v1.3 判断题图1.3电路中的二极管d是导通还是截止？用二极管的理想模型计算流过二极管的电流id??解：（b）先将二极管断开，由kvl定律，二极管左右两端电压可求出：2515＝1.5v 18?225?510u右＝15?＝1v140?10u左＝?10?故此二极管截止，流过的电流值为id＝0（c）先将二极管断开，由kvl定律，二极管左右两端电压可求出： 52＝2.5v，u左＝2.5?20?＝0.5v 25?518?210u右＝15?＝1v140?10u左1＝15?由于u右?u左?0.5v，故二极管导通。

运用戴维宁定理，电路可简化为id?0.51.6 测得放大电路中六只晶体管的电位如题图1.6所示，在图中标出三个电极，并说明它们是硅管还是锗管。

解： t1: 硅管，pnp，11.3v对应b, 12v对应e, 0v对应ct2: 硅管，npn，3.7v对应b, 3v对应e, 12v对应c t3: 硅管，npn，12.7v对应b, 12v对应e,15v对应c t4: 锗管，pnp，12v对应b, 12.2v对应e, 0v对应c t5: 锗管，pnp，14.8v对应b, 15v对应e,12v对应c t6: 锗管，npn，12v对应b, 11.8v对应e, 15v对应c模拟电子技术基础第二章2.2 当负载电阻rl?1k?时，电压放大电路输出电压比负载开路（rl??）时输出电压减少20%，求该放大电路的输出电阻ro。

第五章 放大电路的频率响应（童诗白）自 测 题一、选择正确答案填入空内。

（1）测试放大电路输出电压幅值与相位的变化，可以得到它的频率响应，条件是 。

A.输入电压幅值不变，改变频率B.输入电压频率不变，改变幅值C.输入电压的幅值与频率同时变化（2）放大电路在高频信号作用时放大倍数数值下降的原因是 ，而低频信号作用时放大倍数数值下降的原因是 。

A.耦合电容和旁路电容的存在B.半导体管极间电容和分布电容的存在。

C.半导体管的非线性特性D.放大电路的静态工作点不合适（3）当信号频率等于放大电路的f L 或f H 时，放大倍数的值约下降到中频时的 。

A.0.5倍B.0.7倍C.0.9倍 即增益下降 。

A.3dBB.4dBC.5dB（4）对于单管共射放大电路，当f ＝ f L 时，o U 与iU 相位关系是 。

A.＋45˚B.－90˚C.－135˚当f ＝ f H 时，o U 与iU 的相位关系是 。

A.－45˚ B.－135˚ C.－225˚解：（1）A （2）B ，A （3）B A （4）C C二、电路如图T5.2所示。

已知：V C C ＝12V ；晶体管的C μ＝4pF ，f T = 50MHz ，'bb r ＝100Ω,＝80。

试求解：（1）中频电压放大倍数smu A ； （2）'πC ；（3）f H 和f L ；（4）画出波特图。

图T5.2解：（1）静态及动态的分析估算：∥178)(mA/V2.69k 27.1k 27.1k 17.1mV26)1(V 3mA 8.1)1(Aμ 6.22c m bee b'i s ismTEQ m b be i e b'bb'be EQe b'c CQ CC CEQ BQ EQ bBEQCC BQ -≈-⋅+=≈=Ω≈=Ω≈+=Ω≈+=≈-=≈+=≈-=R g r r R R R A U I g R r R r r r I r R I V U I I R U V I u ββ（2）估算'πC ：pF1602)1(pF214π2)(π2μc m 'μTe b'0μπe b'0T ≈++=≈-≈+≈C R g C C C f r C C C r f πππββ（3）求解上限、下限截止频率：Hz14)π(21kHz 175π21567)()(i s L 'πH s b b'e b'b s b b'e b'≈+=≈=Ω≈+≈+=CR R f RC f R r r R R r r R ∥∥∥（4）在中频段的增益为dB 45lg 20sm ≈u A频率特性曲线如解图T5.2所示。

模拟电子技术基础第1章常用半导体器件1.1选择合适答案填入空内。

(l (l))在本征半导体中加入(A )元素可形成N 型半导体，加入(C )元素可形成P 型半导体。

A.五价 B.四价 C.三价(2(2))当温度升高时，二极管的反向饱和电流将(A)。

A.增大B.不变C.减小(3(3))工作在放大区的某三极管，如果当I B 从12uA 增大到22uA 时，I C 从l mA 变为2mA ，那么它的β约为(C )。

A.83B.91C.100(4)当场效应管的漏极直流电流I D 从2mA 变为4mA 时,它的低频跨导g m 将(A )。

A.增大；B.不变；C.减小1.2电路如图P1.P1.22所示，已知10sin i u t ω=(V )，试画出i u 与o u 的波形。

设二极管导通电压可忽略不计。

图P1.P1.22解图P1.P1.22解：i u 与o u 的波形如解图Pl.Pl.22所示。

1.1.33电路如图P1.P1.33所示，已知t u i ωsin 5=(V )，二极管导通电压U D =0.7V 。

试画出i u 与o u 的波形图，并标出幅值。

图P1.P1.33解图P1.P1.331.1.44电路如图P1.P1.44所示,二极管导通电压U D =0.7V ,常温下mV U T 26≈，电容C 对交流信号可视为短路；u 为正弦波，有效值为10mV 。

试问二极管中流过的交流电流的有效值为多少？解：二极管的直流电流()/ 2.6D D I V U R mA=−=其动态电阻:/10D T D r U I ≈=Ω图P1.P1.44故动态电流的有效值：/1di D I U r mA=≈1.1.55现有两只稳压管，稳压值分别是6V 和8V ，正向导通电压为0.7V 。

试问：(1)若将它们串联相接，则可得到几种稳压值？各为多少？(2)若将它们并联相接，则又可得到几种稳压值？各为多少？解：(1)串联相接可得4种：1.4V ；14V ；6.7V ；8.7V 。

第四章 集成运算放大电路自 测 题一、选择合适答案填入空内。

（1）集成运放电路采用直接耦合方式是因为 。

A ．可获得很大的放大倍数 B . 可使温漂小 C ．集成工艺难于制造大容量电容 （2）通用型集成运放适用于放大 。

A ．高频信号 B . 低频信号 C . 任何频率信号（3）集成运放制造工艺使得同类半导体管的 。

A . 指标参数准确 B . 参数不受温度影响 C ．参数一致性好（4）集成运放的输入级采用差分放大电路是因为可以 。

A ．减小温漂 B . 增大放大倍数 C . 提高输入电阻（5）为增大电压放大倍数，集成运放的中间级多采用 。

A ．共射放大电路 B . 共集放大电路 C ．共基放大电路解：（1）C （2）B （3）C （4）A （5）A二、判断下列说法是否正确，用“√”或“×”表示判断结果填入括号内。

（1）运放的输入失调电压U I O 是两输入端电位之差。

( ) （2）运放的输入失调电流I I O 是两端电流之差。

( ) （3）运放的共模抑制比cdCMR A A K( ) （4）有源负载可以增大放大电路的输出电流。

( )（5）在输入信号作用时，偏置电路改变了各放大管的动态电流。

( ) 解：（1）× （2）√ （3）√ （4）√ （5）×三、电路如图T4.3所示，已知β1=β2=β3=100。

各管的U B E 均为0.7V ，试求I C 2的值。

图T4.3解：分析估算如下： 100BE1BE2CC =--=RU U V I R μAβCC B1C0B2C0E1E2CC1C0I I I I I I I I I I I I R +=+=+====1001C =≈⋅+=R R I I I ββμA四、电路如图T4.4所示。

图T4.4（1）说明电路是几级放大电路，各级分别是哪种形式的放大电路（共射、共集、差放……）；（2）分别说明各级采用了哪些措施来改善其性能指标（如增大放大倍数、输入电阻……）。

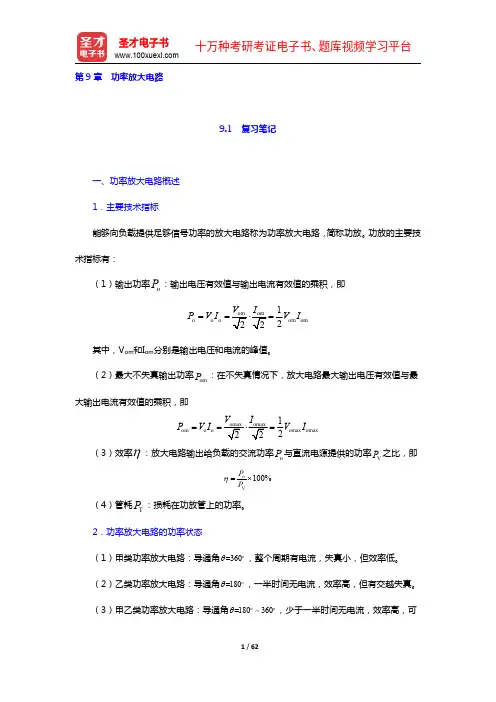

第8章功率放大电路8.1 复习笔记本章讲述了功率放大电路的组成、工作原理、最大输出功率和效率的计算，以及集成功放的应用。

通过本章的学习，读者应重点掌握OCL的工作原理和最大输出功率、效率的估算，以及其他一些功放电路的特点及适用场合，并了解功放电路相关概念和集成功放的应用。

一、功率放大电路特点1．功率放大电路的主要参数及其组成原则（见表8-1-1）表8-1-1 功放电路主要参数及组成原则2．功率放大电路中的晶体管功率放大电路可工作在甲类、乙类、甲乙类、丙类等工作状态，详见表8-1-2。

表8-1-2 功率放大电路工作状态为使电路能够输出尽可能大的功率和具有尽可能高的效率，在功率放大电路中放大管不是工作在甲类状态而是工作在乙类状态、甲乙类甚至丙类。

3．功率放大电路的分析方法由于功放电路输出电压和输出电流幅值都很大，所以不可以忽略其非线性特性，因而不能采取小信号交流等效电路进行分析，而应采用图解法。

4．最大输出功率和效率的求解方法（见表8-1-3）表8-1-3 最大输出功率和效率的求解方法二、常见功率放大电路（见表8-1-4）表8-1-4 常见功率放大电路三、消除交越失真的OCL电路（见表8-1-5）表8-1-5 消除交越失真的OCL电路8.2 课后习题详解8.1 分析下列说法是否正确，用“√”、“×”表示判断结果填入括号内。

（1）在功率放大电路中，输出功率愈大，功放管的功耗愈大。

（）（2）功率放大电路的最大输出功率是指在基本不失真情况下，负载上可能获得的最大交流，功率。

（）（3）当OCL电路的最大输出功率为1W时，功放管的集电极最大耗散功率应大于1W。

（）（4）功率放大电路与电压放大电路、电流放大电路的共同点是①都使输出电压大于输入电压；（）②都使输出电流大于输入电流；（）③都使输出功率大于信号源提供的输入功率。

（）（5）功率放大电路与电压放大电路的区别是①前者比后者电源电压高；（）②前者比后者电压放大倍数数值大；（）③前者比后者效率高；（）④在电源电压相同的情况下，前者比后者的最大不失真输出电压大；（）⑤前者比后者的输出功率大。
