理化检验-物理分册PTCA(PART:A PH YS1TEST1)2009年第45卷3专题综述同步辐射的基本知识第三讲同步辐射中的散射术及其应用(五)杨传铮1,程国峰2,黄月鸿2(1.中国科学院上海微系统与信息技术研究所,上海200050; 2.中国科学院上海硅酸盐研究所,上海200050)Basic Knowledge of Synchrotron Radiation)))Lecture No.3Scattering Technique and Its Applicationsin Synchrotron Radiation(Õ)YANG Chuan-zheng1,CHENG Guo-feng2,HUANG Yue-hong2(1.Shang hai Institute of M icro-Sy stem and Info rmation T echnolog y,Chinese A cademy o f Science,Shanghai200050,China;2.Shang ha i Inst itute of Ceromics,Chinese A cademy o f Sciences,Shang hai200050,China)中图分类号:O434.11文献标志码:A文章编号:1001-4012(2009)03-0186-054介孔材料的X射线分析介孔(meso-porous)材料是一种特殊材料, 1992年,美国M obil公司的Kr esge[7]首次在Natrure杂志报导一类硅铝酸盐为基的新颖介孔氧化硅材料。
介孔氧化硅材料的基本合成过程为[8]:将表面活化剂、酸或碱加入水中组成混合溶液,然后向其中加入硅源或其他物质源,反应所得产物经水-热处理或室温陈化后,进行洗涤和过滤等处理,最后经煅烧或化学处理过程除去有机表面活性剂,得到只有无机骨架结构的介孔材料。
介孔材料的孔间材料可为非晶体,也可是晶体。
同步辐射的原理与应用1. 原理介绍•同步辐射是高能粒子穿过磁场或电场时，发射出非常强大的电磁辐射的现象。
•在同步辐射源中，高能粒子经过弯曲的轨道，并同时受到磁场的影响，使其以弧形轨迹运动。
•在粒子加速运动的过程中，将失去能量，并以窄束束团的形式以光速释放出来。
2. 原理的应用2.1 光源技术•同步辐射可产生高亮度、低发散度的强辐射光束，可以被用于多种实验室和工业应用中。
•用于光源技术的同步辐射非常接近自然光，波长范围从红外到X射线，因此能够满足不同实验需求。
•同步辐射被广泛应用于材料科学、物理学、化学、生物学等领域的实验研究，并取得了重要的科学研究成果。
2.2 结构生物学•同步辐射在结构生物学中起着关键的作用，可以用于研究生物分子的结构、功能和相互作用。
•结构解析方法包括X射线晶体学、小角散射技术等，通过同步辐射产生的高亮度光源，可以提供更高的分辨率和更详细的结构信息。
•结构生物学的研究有助于了解生物体内分子之间的相互作用，从而揭示生物过程的机制。
2.3 表面科学•同步辐射可应用于表面科学，用于研究物质表面的性质和反应行为。
•通过X射线和光学技术，可以对材料的表面结构、成分和电子状态进行表征。
•表面科学的研究对于材料制备、薄膜涂覆和能源存储等领域具有重要的应用价值。
2.4 医学影像学•同步辐射在医学影像学中的应用主要集中在CT和X射线成像。
•同步辐射的高强度光源可提供高分辨率的影像，用于检测和诊断疾病。
•同步辐射的应用在医学领域有望改善影像质量、减少辐射剂量，并提高诊断准确性。
3. 同步辐射设施•目前世界上有许多同步辐射设施，如昆明同步辐射装置、北京同步辐射装置等。
•同步辐射设施在国内外广泛建设，以满足科研和工业的需求。
•这些设施通常包含加速器、磁铁、束线系统和实验站等组成部分，提供稳定的、高品质的同步辐射光源。
4. 总结•同步辐射的原理和应用已经在科学研究和工业领域取得了巨大的成功。
•同步辐射光源提供了高亮度、高分辨率的光束，使得各个领域能够进行更深入的研究和应用。
同步辐射及其应用

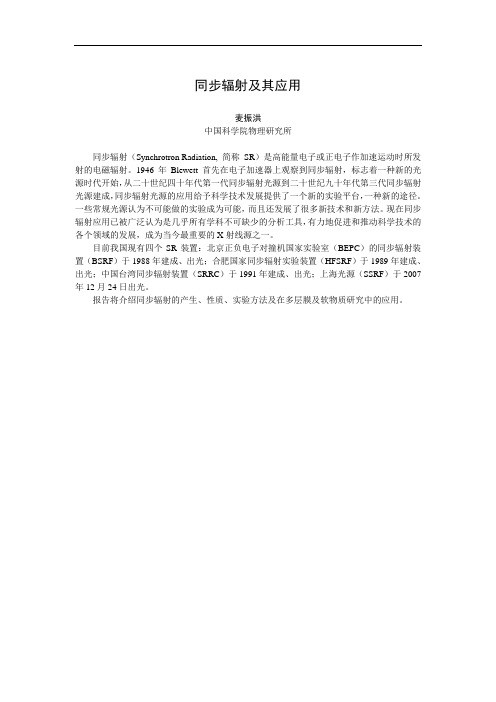

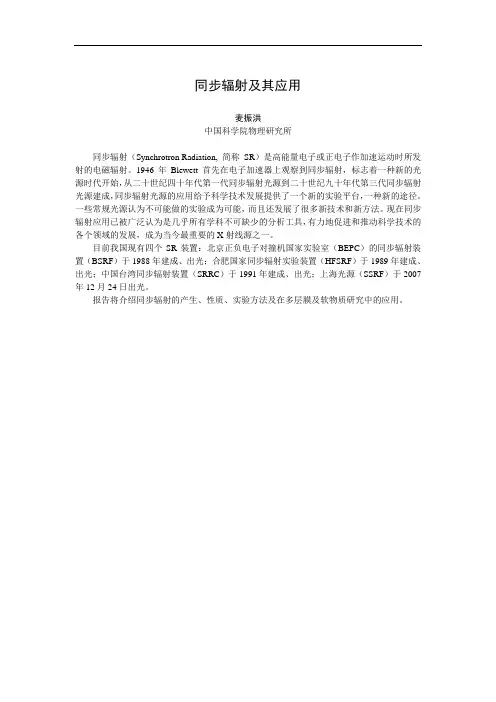

麦振洪
中国科学院物理研究所
同步辐射（Synchrotron Radiation, 简称SR）是高能量电子或正电子作加速运动时所发射的电磁辐射。
1946年Blewett 首先在电子加速器上观察到同步辐射，标志着一种新的光源时代开始，从二十世纪四十年代第一代同步辐射光源到二十世纪九十年代第三代同步辐射光源建成，同步辐射光源的应用给予科学技术发展提供了一个新的实验平台，一种新的途径。
一些常规光源认为不可能做的实验成为可能，而且还发展了很多新技术和新方法。
现在同步辐射应用已被广泛认为是几乎所有学科不可缺少的分析工具，有力地促进和推动科学技术的各个领域的发展，成为当今最重要的X射线源之一。
目前我国现有四个SR装置：北京正负电子对撞机国家实验室（BEPC）的同步辐射装置（BSRF）于1988年建成、出光；合肥国家同步辐射实验装置（HFSRF）于1989年建成、出光；中国台湾同步辐射装置（SRRC）于1991年建成、出光；上海光源（SSRF）于2007年12月24日出光。
报告将介绍同步辐射的产生、性质、实验方法及在多层膜及软物质研究中的应用。

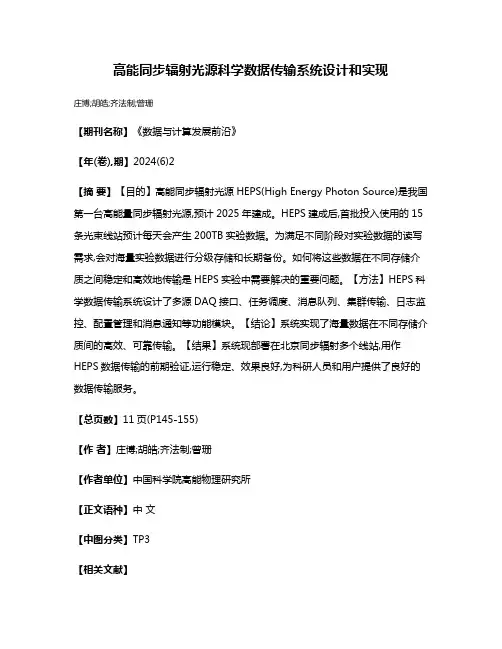

高能同步辐射光源科学数据传输系统设计和实现
庄博;胡皓;齐法制;曾珊
【期刊名称】《数据与计算发展前沿》
【年(卷),期】2024(6)2
【摘要】【目的】高能同步辐射光源HEPS(High Energy Photon Source)是我国第一台高能量同步辐射光源,预计2025年建成。
HEPS建成后,首批投入使用的15条光束线站预计每天会产生200TB实验数据。
为满足不同阶段对实验数据的读写需求,会对海量实验数据进行分级存储和长期备份。
如何将这些数据在不同存储介质之间稳定和高效地传输是HEPS实验中需要解决的重要问题。
【方法】HEPS科学数据传输系统设计了多源DAQ接口、任务调度、消息队列、集群传输、日志监控、配置管理和消息通知等功能模块。
【结论】系统实现了海量数据在不同存储介质间的高效、可靠传输。
【结果】系统现部署在北京同步辐射多个线站,用作HEPS数据传输的前期验证,运行稳定、效果良好,为科研人员和用户提供了良好的数据传输服务。
【总页数】11页(P145-155)
【作者】庄博;胡皓;齐法制;曾珊
【作者单位】中国科学院高能物理研究所
【正文语种】中文
【中图分类】TP3
【相关文献】
1.基于PLC的高能同步辐射光源人身安全联锁系统设计
2.高能同步辐射光源电源疲劳测试平台系统设计
3.高能同步辐射光源电源远控系统设计
4.高能同步辐射光源快速轨道反馈系统数据分发方案设计与实现
5.大科学装置巡礼高能同步辐射光源(HEPS)
因版权原因，仅展示原文概要，查看原文内容请购买。
同步辐射实验安全知识中国科学院高能物理研究所一、辐射安全防护1.防护屏蔽：在辐射源周围设置特殊材料构成的屏蔽壁，以阻挡和吸收X射线和电子辐射。
材料的厚度和质量要根据实验室辐射强度进行合理设计。
2.个人防护：工作人员必须佩戴合适的防护设备，如铅玻璃眼镜、铅衣、铅手套等。
同时，对人员进行辐射剂量监测和定期体检，确保其辐射剂量不超过国家标准。
3.辐射区域划分：将实验室划分为不同区域，根据辐射强度设置相应的工作区域和存放区域。
对不同区域的人员和物品进行限制，确保辐射安全。
4.辐射监测：安装辐射监测设备，对实验室内的辐射水平进行实时监测，并设置报警装置，一旦辐射超标立即采取相应的应急措施。
5.安全培训：对实验室工作人员进行辐射安全知识培训，提高他们的安全意识，严格按照操作规程进行实验操作。
二、设备安全管理1.设备检修：定期对加速器和X射线束发射器进行检修和维护，确保其性能稳定和安全可靠。
2.设备保护：设置设备运行参数的限制，防止出现超出安全范围的操作。
同时，设备周围设置防护装置，防止人员误入或接触到高能辐射。
3.应急预案：制定设备故障和事故的应急预案，明确应急处理措施，确保在发生事故时能够及时、有效地处理。
4.设备培训：对使用设备的工作人员进行专业培训，提高他们的设备操作和维护能力，减少设备故障和事故的发生。
三、环境安全保护1.废弃物处理：对实验过程中产生的废弃物，如污水、碎片等进行分类处理，并按照国家标准进行安全的处理和处置。
2.环境监测：定期对实验室周围环境进行辐射水平和污染物的监测，确保环境安全。
3.紧急预案：制定环境事故的紧急预案，包括污染物泄漏、事故处理等内容，以便在紧急情况下能够及时采取应对措施。
综上所述，同步辐射实验是一项高风险的实验研究，为了保障人员和设备的安全，应严格按照辐射安全防护措施进行实验操作，并加强设备管理和环境保护，确保实验过程的安全性。
在实验中严格遵守操作规程，加强安全培训，提高实验人员的安全意识，切实保障同步辐射实验的安全进行。
同步辐射及其应用(讲义)同步辐射因具有高亮度、光谱连续、频谱范围宽、高度偏振性、准直性好以及可用作辐射计量标准等一系列优异特性，已成为自X 光和激光诞生以来的又一种重要光源。
尤其是在真空紫外和X射线波段的性能，非其他光源可比，很多以往用普通X光和激光不能开展的研究工作，有了同步辐射光源以后才得以实现。
近几年来还发现，在红外波段同步辐射同样具有常规红外光源所无法比拟的优越特性。
同步辐射也因此在物理学、化学、生命科学和医药学、材料科学、信息科学、环境科学、地矿、力学、冶金等研究领域，以及深亚微米光刻和超微细加工等高新技术领域中得到广泛应用。
据统计，70年代以来，已有22个国家和地区，建成或正在建设同步辐射装置50余台，其中，超过40台已投入使用。
我国北京正负电子对撞机国家实验室(BEPC NL)的同步辐射装置(BSRF)和中国科技大学国家同步辐射实验室(NSRL)分别于1989年和1991年建成并投入使用。
1．什么是同步辐射1947年，美国通用电器公司的一个研究小组首次在同步加速器上观测到高能电子在作弯曲轨道运动时会产生一种电磁辐射，称其为同步加速器辐射，简称同步辐射。
其实，据《宋会要》记载，早在公元1054年，我国古代天文学家就观测到金牛座中天关星附近出现异象：“昼见如太白，芒角四出，色赤白，凡见二十三日。
”这是人类历史上第一次详细记载超新星爆炸。
这颗超新星爆炸后的遗迹形成今夜星空的蟹状星云。
现代天文学家确认该星云的辐射，包括红外线、可见光、紫外线和X射线的宽频谱，正是高能电子在星云磁场作用下产生的同步辐射。
1963年法国Orsay 建成世界上第一台电子储存环，高能物理学家在储存环上进行正负电子对撞实验的同时发现所产生的同步辐射是一种性能优良的光源，于是，开始了人类历史上第一次利用同步加速器上产生的同步辐射来做非高能物理的研究工作。
这种在做高能物理研究的加速器上，利用同步辐射作为光源的工作模式为寄生模式或兼用模式。
同步辐射科普.同步辐射及其应⽤⼀、同步辐射世间万物都是由原⼦组成的，⽽原⼦是由原⼦核和核外电⼦构成的。
原⼦核带正电荷，核外电⼦带负电荷，并且正电荷和负电荷的数值相等，因此原⼦是呈中性的。
原⼦中的电⼦以很快的速度绕原⼦核旋转，如同⾏星绕太阳运动⼀样。
原⼦的尺⼨是很⼩的，只有⼀亿分之⼀厘⽶；原⼦核的尺⼨更⼩，只有⼗万亿分之⼀厘⽶，但原⼦的绝⼤部分质量都集中在原⼦核中。
原⼦的激发会产⽣光。
红外光、可见光、紫外光，是原⼦的外层电⼦受到激发后产⽣的；X 光是原⼦的内层电⼦受到激发后产⽣的；伽傌光是原⼦核受到激发后产⽣的。
由于每⼀种元素的原⼦发出的光都有它⾃⼰的特征光谱，因此可以根据物体发射的光谱来分析它的化学组分。
运动着的电⼦具有加速度时，它会放出电磁辐射，或者说它会发光。
因为光也是⼀种电磁辐射。
当电⼦在磁场中作圆周运动时，因为有向⼼加速度，所以也会发光。
电⼦在同步加速器中绕着磁场作圆周运动时发出的电磁辐射叫同步加速器辐射，简称同步辐射，或叫同步光。
其实电⼦在电⼦感应加速器，或电⼦回旋加速器中作圆周运动时也会发出这种电磁辐射。
但是因为这种辐射是1947年在美国通⽤电器公司的⼀台70MeV的电⼦同步加速器上⾸先发现的，所以⼤家都叫它同步辐射，⽽不叫它感应辐射，或回旋辐射。
现代的同步辐射光源是⼀台电⼦储存环。
电⼦储存环也是⼀种同步加速器，因此它也能发出同步辐射，⽽且是⼀种更稳定、性能更好的同步辐射。
接近光速的电⼦在储存环中作回旋运动，同时不断的发出同步光。
电⼦储存环并不能直接把电⼦从很低的速度加速到接近光速，⽽需要⼀台、有时需要两台较低能量的加速器把电⼦的速度提⾼到接近光速，然后注⼊到储存环中。
譬如我们合肥光源（HLS）就有⼀台200MeV的电⼦直线加速器作为注⼊器，把电⼦从80keV（速度为0.5倍的光速，光速为每秒30万公⾥）加速到200MeV（速度达到0.999997倍的光速），再注⼊到储存环中，然后电⼦再在储存环中从200MeV加速到800MeV（速度达到0.9999998倍的光速）。
同步辐射光源 及其应用 简介高 琛2008.12.20什么是同步辐射光束线磁场 电子轨道 电子束团HLS实验站相对论电子在磁场 中转向时，沿切线 方向辐射的电磁波v aPe =e 2 c (β γ ) 4 6π ε oρ2超新星爆发及其残骸，如金牛座蟹状星云。
《宋会要》记载： (公元1054年7月，) 客星 “昼见如太白，芒角四出，色赤白，凡见二十 三日。
”22个月后，“客星没，客去之兆也。
” 黑洞吸附带电粒子经典(等时)回旋加速器注入束流高频腔经典(等时)回旋加速器弱聚焦同步加速器注入束流高频腔经典(等时)回旋加速器注入弱聚焦同步加速器弯转磁铁 四极磁铁高频腔束流轨道强聚焦电子同步加速器插入元件：产生特征 不同的同步辐射弯转磁铁：使束流轨道 弯转，产生同步辐射高频腔：补充同步 辐射损失的能量， 或者加速电子四极磁铁：类似于透镜， 约束粒子轨迹横向尺寸真空室：保持10-9torr水平 的真空度，维持束流寿命注入束流高频腔经典(等时)回旋加速器注入弱聚焦同步加速器弯转磁铁 四极磁铁高频腔束流轨道1947年，Pollack领导的科研组 在美国通用电气公司70 MeV电 子同步加速器中首次观察到“人 造”的这种辐射。
强聚焦电子同步加速器N S同步辐射电子电子轨道弯转磁铁1/γS N S S SN N S S N N S S N N N 电子轨道中轴线Undulator(波荡器)：多极干涉，频率趋同。
高亮度，准单色光。
弯铁插入件HLSN S同步辐射电子电子轨道弯转磁铁1/γS N S S SN N S S N N S S N N N 电子轨道中轴线Undulator(波荡器)：多极干涉，频率趋同。
高亮度，准单色光。
弯铁插入件Wiggler(扭摆磁铁)：强度叠加。
高功率，(一般)短波长。
HLSBEPC：第一代HLS：第二代SSRF：第三代Swiss Light Source (SLS)DIAMONDSSRCAPSESRF同步辐射光源的分代第一代：高能加速器寄生 亮度：～1012ph/s⋅mm2⋅mrad2⋅0.1%BW 第二代：专用 亮度：～1015ph/s⋅mm2⋅mrad2⋅0.1%BW 第三代：大量使用插入件 亮度：～1018ph/s⋅mm2⋅mrad2⋅0.1%BW 第四代：FEL、衍射极限环、ERL、…… 亮度：～1021ph/s⋅mm2⋅mrad2⋅0.1%BW自由电子激光原理色散段 调制段种子激光辐射段自由电子 激光输出λ电子束团密度调制(群居) 相干辐射能量调制衍射极限储存环b∆θ∆θb⋅∆θ>>λ：非相干迭加，I∝N b⋅∆θ~λ：相干迭加，I∝N2HALSERL单色亮度的重要性y u yu=y’u’=······ u’ y’I B= s·Ω·0.1%BW单色亮度的重要性y u yu=y’u’=······ u’ y’I B= s·Ω·0.1%BW表面吸附 分子内 氢转移 磁记录时间 （磁畴翻转） 电荷转移化学键的 断裂和重组1015101810211024光源亮度（ph/s·mm2·mrad2·0.1%BW）同步辐射的优点★单色亮度高 ★光谱连续、宽 ★准直性好 ★偏振 ★脉冲时间结构 ★稳定，可精确计算偏振和时间结构椭圆偏振光 线偏振光实验室发展史一期：1984~1991(计委1983.4立项) 总投资6,240万：机器建设，5条光束 线和实验站。
同步辐射在显微CT中的应用杜国浩;陈荣昌;谢红兰;邓彪;肖体乔;严壮志【期刊名称】《生物医学工程学进展》【年(卷),期】2009(030)004【摘要】计算机X射线断层成像技术(CT)是利用X射线的穿透能力对物体进行扫描,所得信号经过反投影的算法而得到物体二维分布的一种成像方法,已经在医学诊断、工业探伤等领域广泛应用.但是由于实验室光源的低通量,光源点大小及其单色性等限制了其向高分辨发展,通常其分辨率在0.5mm左右.利用微焦点X射线源作为光源的显微CT分辨率可以达到微米量级,但是由于其光通量低且为非单色光,对不同样品有不同程度的束线硬化,影响了其真实分辨率.同步辐射作为一种新兴的光源有高亮度、高光子通量、高准直性、高极化性、高相干性及宽的频谱范围的特点,配合高分辨的X射线探测器,可以发展同步辐射显微CT,其分辨率可达10μm以下.利用同步辐射的高空间相干性开展位相衬度显微CT的研究,对低吸收物质也可以清晰三维成像.新建的上海光源的X射线成像及生物医学应用线站开展了三维显微CT 方面的研究,经过初步试验,得到了较好的结果.【总页数】6页(P226-231)【作者】杜国浩;陈荣昌;谢红兰;邓彪;肖体乔;严壮志【作者单位】中国科学院上海应用物理研究所,上海,201800;中国科学院上海应用物理研究所,上海,201800;中国科学院上海应用物理研究所,上海,201800;中国科学院上海应用物理研究所,上海,201800;中国科学院上海应用物理研究所,上海,201800;上海大学,上海,200072【正文语种】中文【中图分类】R445.7【相关文献】1.同步辐射在凝聚态物理中的应用探析 [J], 凡瑞霞;曹伟涛2.同步辐射高能X射线衍射在材料研究中的应用进展 [J], 王沿东;张哲维;李时磊;李润光;王友康3.同步辐射在医学成像中的应用综述 [J], 孟德刚;孙晓光;黄钢4.同步辐射X-射线和中子衍射在储能材料研究中应用 [J], 任洋;颉莹莹;陈宗海;马紫峰5.同步辐射在生命科学中的应用：兼谈北京同步辐射装置（BSRF） [J], 巨新;唐鄂生因版权原因，仅展示原文概要，查看原文内容请购买。

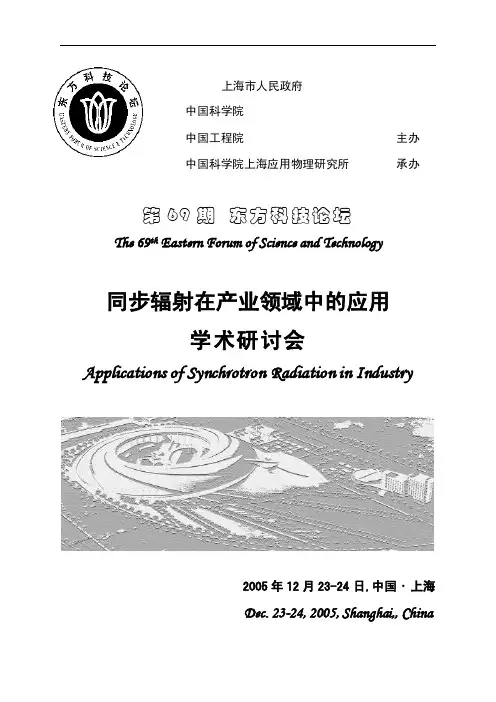

上海市人民政府中国科学院中国工程院主办中国科学院上海应用物理研究所承办第69期东方科技论坛The 69th Eastern Forum of Science and Technology同步辐射在产业领域中的应用学术研讨会Applications of Synchrotron Radiation in Industry2005年12月23-24日,中国·上海Dec. 23-24, 2005, Shanghai,, China目录一、研讨会主题背景二、会议执行主席简历三、日程安排四、邀请出席领导和专家名单五、会议摘要六、致谢一、研讨会主题背景同步辐射装置能够提供从硬X射线到远红外波段的高亮度光束，具有非常广泛的用途。
自1990年以来，国际上已先后建成了十多台高亮度的第三代同步辐射光源，我国也已在上海开工建造第三代同步辐射装置—上海光源。
高亮度第三代同步辐射光源的不断问世不仅大大推动了同步辐射在众多前沿学科领域中的应用，在产业应用领域也展示出诱人的前景，已开始产生良好的经济效益。
目前同步辐射在产业界的应用领域不断扩大，涵盖了微电子（半导体器件的表征）、微制造（MEMS）、制药（基于结构的药物设计）、石油化工（原油中石蜡的晶化、新型催化剂）、塑料（纺织纤维、结晶度）、金属（应变/应力分析、织构分析）、化妆品（化妆品对头发和皮肤的影响）、食品（食品的稳定和老化）等许多方面。
这些都得益于同步辐射装置所具有的连续波谱、高通量、高准直、部分相干性等优异特性。
同步辐射在微细加工领域的应用主要集中在LIGA、SR Lithography和XIL几种技术上。
LIGA技术是伴随着同步辐射光装置的出现而逐步发展起来的一种微细加工技术，在微机电系统（MEMS）中有着广泛的应用，主要包括DXRL光刻、电铸和塑铸三个主要工艺环节。
LIGA的优越性在于它可以制造几乎任意横向几何形状的，结构高度在毫米量级的聚合物、金属及陶瓷材料的微结构，尤其是在高宽比达到几百比一量级的微结构的加工方面具有其它方法不可替代的地位；另外LIGA还具有很高的加工精度和极低的表面粗糙度以及可大批量生产等特点，与其他工业技术的结合，开展微部件制作方面的工作，在众多微机电系统应用中有着强烈的需求。
