剖面图与断面图练习二(教学材料)

第三章剖面图与断面图基本要求：建立剖面图与断面图的概念，了解剖视的方法及分类和画法；掌握剖面图与断面图的标注与分类；能够区分剖面图与断面图。

主要内容：1、基本概念；2、剖面图；3、断面图；课时安排3.1 基本概念一、内容1、剖视的方法；2、视图的分类与画法；二、要求及重点理解剖面图的形成，了解剖切平面的选择，熟悉剖视图中的线型规定。

掌握剖面图的几种处理方式。

三、教学方式利用模型使学生的头脑中形成印象，做到与实际相结合，使学生掌握剖视图的基本概念握剖视的方法和画法3.1 基本概念一、剖视的方法1 剖视图的概念在画形体投影图时，形体上不可见的轮廓线在投影图上需用虚线画出。

假想地将形体剖开，让它的内部构造显露出来，使形体的不可见部分变为可见部分，从而可用实线表示其形状。

如图3.1所示，双杯基础的三面投影图假想用两个平面P和Q将基础剖开，如图3.11和图3.22所示。

图3.11 图3.1双杯基础的三面投影图图3.12二、剖视图得到分类和画法1、画法确定剖切平面的位置和数量画剖面图时，应选择适当的剖切平面位置，使剖切后画出的图形能确切、全面地反映所要表达部分的真实形状。

选择的剖切平面应平行于投影面，并且通过形体的对称面或孔的轴线。

一个形体，有时需画几个剖面图，但应根据形体的复杂程度而定。

2、断面图与剖面图的区别(1) 断面图只画出物体被剖切后剖切平面与形体接触的那部分，即只画出截断面的图形，而剖面图则画出被剖切后剩余部分的投影，如图3.2所示。

(2) 断面图和剖面图的符号也有不同，断面图的剖切符号只画长度6～10mm的粗实线作为剖切位置线，不画剖视方向线，编号写在投影方向的一侧。

图3.2 剖面图与断面图的区别3 画剖面图应注意的问题由于剖面图的剖切是假想的，所以除剖面图外，其他投影图仍应完整画出。

当剖切平面通过肋、支撑板时，该部分按不剖绘制。

如图3.3所示，正投影图改画剖面图时，肋部按不剖画出。

剖切平面应避免与形体表面重合，不能避免时，重合表面按不剖画出，如图3.4所示。

剖面图和断面图及画法教案一、教学目标：1. 让学生了解剖面图和断面图的概念及作用。

2. 培养学生掌握剖面图和断面图的画法技巧。

3. 提高学生分析、解决实际问题的能力。

二、教学内容：1. 剖面图和断面图的定义及区别。

2. 剖面图和断面图的画法步骤。

3. 常见物体剖面图和断面图的绘制实例。

三、教学重点与难点：1. 教学重点：剖面图和断面图的概念、画法步骤及应用。

2. 教学难点：剖面图和断面图的画法技巧，以及如何在实际问题中运用。

四、教学方法：1. 采用讲授法，讲解剖面图和断面图的概念、画法步骤及应用。

2. 采用演示法，展示常见物体剖面图和断面图的绘制过程。

3. 采用实践法，让学生动手绘制剖面图和断面图，提高实际操作能力。

五、教学准备：1. 教案、PPT、黑板。

2. 绘图工具（如直尺、圆规、橡皮等）。

3. 实物模型或图片。

4. 练习题及答案。

六、剖面图和断面图的定义及区别1. 剖面图：用切割线将物体切开，展示切割面上的形状和结构的图形。

2. 断面图：用断裂线将物体断裂，展示断裂面上的形状和结构的图形。

七、剖面图和断面图的画法步骤1. 确定视图位置和切割/断裂线。

2. 画出物体外部轮廓。

3. 画出切割面/断裂面的形状。

4. 填充切割面/断裂面。

5. 标注尺寸和文字说明。

八、常见物体剖面图和断面图的绘制实例1. 圆柱体剖面图和断面图。

2. 棱柱体剖面图和断面图。

3. 球体剖面图和断面图。

4. 复杂物体剖面图和断面图。

九、剖面图和断面图在工程中的应用1. 建筑设计：展示建筑内部结构和布局。

2. 机械设计：展示机械内部零件的形状和结构。

3. 电子设计：展示电子元件的内部结构。

4. 工艺品制作：展示工艺品的内部造型和纹理。

十、练习与巩固1. 绘制指定物体的剖面图和断面图。

2. 分析实际问题，运用剖面图和断面图进行解答。

3. 完成练习题，巩固所学知识。

十一、总结与评价1. 总结剖面图和断面图的概念、画法及应用。

2. 评价学生在本节课中的表现，鼓励优秀学生分享经验。

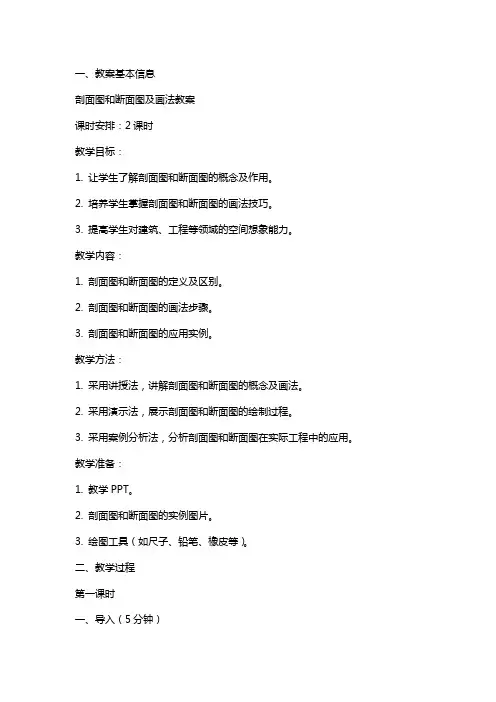

一、教案基本信息剖面图和断面图及画法教案课时安排：2课时教学目标：1. 让学生了解剖面图和断面图的概念及作用。

2. 培养学生掌握剖面图和断面图的画法技巧。

3. 提高学生对建筑、工程等领域的空间想象能力。

教学内容：1. 剖面图和断面图的定义及区别。

2. 剖面图和断面图的画法步骤。

3. 剖面图和断面图的应用实例。

教学方法：1. 采用讲授法，讲解剖面图和断面图的概念及画法。

2. 采用演示法，展示剖面图和断面图的绘制过程。

3. 采用案例分析法，分析剖面图和断面图在实际工程中的应用。

教学准备：1. 教学PPT。

2. 剖面图和断面图的实例图片。

3. 绘图工具（如尺子、铅笔、橡皮等）。

二、教学过程第一课时一、导入（5分钟）1. 教师展示一些建筑、工程图片，引导学生观察并提问：你们注意到这些图片中的共同特点了吗？2. 学生回答，教师总结：这些图片中都包含了剖面图或断面图。

二、新课讲解（15分钟）1. 教师讲解剖面图和断面图的定义及区别。

2. 教师通过PPT展示剖面图和断面图的绘制步骤。

三、案例分析（15分钟）1. 教师展示一些实际工程中的剖面图和断面图案例。

2. 教师引导学生分析这些案例中的特点和应用。

四、课堂练习（15分钟）1. 教师布置练习任务，要求学生绘制一个简单的剖面图或断面图。

2. 教师巡回指导，解答学生疑问。

第二课时一、复习导入（5分钟）1. 教师提问：上一节课我们学习了剖面图和断面图的哪些内容？2. 学生回答，教师总结。

二、课堂讲解（15分钟）1. 教师讲解剖面图和断面图的画法技巧。

2. 教师通过PPT展示剖面图和断面图的绘制实例。

三、课堂练习（15分钟）1. 教师布置练习任务，要求学生绘制一个复杂的剖面图或断面图。

2. 教师巡回指导，解答学生疑问。

四、总结与拓展（15分钟）1. 教师总结本节课的重点内容。

2. 教师提出一些拓展问题，引导学生思考。

五、课后作业1. 学生完成课后练习，巩固所学知识。

定义剖面图是假想用一个剖切平面将物体剖开，移去介于观察者和剖切平面之间的部分，对于剩余的部分向投影面所做的正投影图。

作用剖面图主要用于表达物体内部的结构形状，它是假想用剖切平面将物体的某处切断，仅画出该剖切平面与物体接触部分的图形。

定义断面图是假想用剖切平面将物体的某处切断，仅画出该剖切平面与物体接触部分的图形。

作用断面图主要用于表达物体某一局部的断面形状，如轴的断面、阀门的断面等。

两者关系与区别关系剖面图和断面图都是表达物体的内部结构形状，都需要用剖切平面将物体切开。

区别剖面图除了画出剖切平面与物体接触部分的图形外，还要画出剖切平面后面的可见轮廓线，而断面图则只画出剖切平面与物体接触部分的图形。

另外，剖面图一般用来表达物体的全面内部结构，而断面图则常用来表达物体某一局部的断面形状。

选择剖面位置和方向01根据建筑物的特点和设计要求，选择合适的剖面位置，能够清晰地表达建筑物的内部结构和构造层次。

02确定剖面方向，一般选择与建筑物的主要立面平行或垂直的方向进行剖面。

绘制剖面轮廓线和剖面符号使用细实线绘制剖面轮廓线，表示被剖切到的建筑构件的截面形状。

根据不同的建筑构件和材料，使用相应的剖面符号进行表示，如混凝土、砖、钢筋等。

标注尺寸和添加注释在剖面图中标注必要的尺寸，如构件的截面尺寸、楼层高度、门窗洞口尺寸等。

添加注释说明，对剖面图中的特殊构造或细节进行解释和说明，以便读者更好地理解设计意图。

01根据设计需求或实际情况，确定需要绘制的断面位置，如建筑的基础、墙体、楼板等。

02根据断面位置，选择合适的断面形状，如矩形、圆形、多边形等。

03考虑断面的剖切方向和视图方向，确保断面图能够清晰地表达所需信息。

确定断面位置和形状绘制断面轮廓线和填充图案01使用绘图工具，如CAD软件，按照确定的断面形状和尺寸，绘制断面轮廓线。

02根据需要，选择合适的填充图案，如实体填充、网格填充等，以增强断面图的视觉效果和易读性。

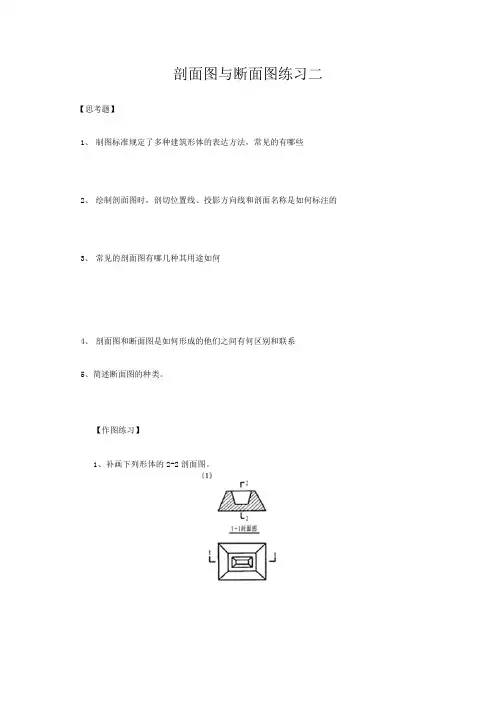

剖面图与断面图练习二【思考题】
1、制图标准规定了多种建筑形体的表达方法，常见的有哪些
2、绘制剖面图时，剖切位置线、投影方向线和剖面名称是如何标注的
3、常见的剖面图有哪几种其用途如何
4、剖面图和断面图是如何形成的他们之间有何区别和联系
5、简述断面图的种类。

【作图练习】
1、补画下列形体的2-2剖面图。

2、在空白处绘制形体的1-1剖面图（材料为钢筋混凝土）
3、作建筑构件的断面图
4、根据梁（下图）的移出断面，画出其重合断面和中断断面。

5、绘出下图建筑构件的断面图。

【综合练习】
补绘2-2剖面图和3-3、4-4、5-5断面图。

1.什么是剖面图、断面图? 它们有何不同之处?用假想的剖切平面在选定的位置将物体剖切开后，移去观察者和剖切平面之间的部分，就能看到形体的内部形状，此时将剩余部分按垂直于剖切平面方向完成正投影，并在剖切到的实体部分画上相应的剖面材料图例（或剖面线），这样所画的图形称为剖面图。

假想用剖切平面将形体某处切断，仅画出截断面的形状，并在截断面内画上材料图例，这种图形称为断面图。

断面图又称为截面图。

断面图与剖面图的区别主要有以下三点：1）标注符号不同断面图标注时只有剖切位置线，而剖面图的标注不但有剖切位置线表明剖切位置，还有投影方向线表明投影的方向。

2）画法不同断面图只需要画出被剖切到的切断断面，而剖面图除了需要画出被剖切到的切断断面，还要画出沿投影方向能看见的轮廓线（看不见的轮廓线一般无需绘出）。

3）图名不同断面图只需要按标号顺序标注上顺序号即可，而剖面图除了要象断面图一样按顺序标注上顺序号，还要在顺序号后面写上“剖面图”三个字。

2. 剖面图有哪些分类? 它们所表达的形体各有什么特点?根据剖面图中剖切面的数量、剖切方式以及被剖切的范围等情况，剖面图可以分为全剖面图、半剖面图、局部剖面图、阶梯剖面图、旋转剖面图和展开剖面图等。

全剖面图用一个投影面平行面作为剖切平面，把形体全部剖切开后，画出的剖面图称为全剖面图。

这是一种最常用的剖切方法，适用于不对称的形体和虽然对称但外形比较简单的形体，或另有投影图，不需要表达外形的形体。

当形体具有对称平面时，在垂直于对称平面的投影面上所得的投影，可以对称轴线为界，一半绘制为外形正投影图，另外一半绘制成剖面图，这种图形叫做半剖面图，适用于内、外形状都比较复杂、都需要表达的对称图形。

当物体外形复杂、内形简单且需保留大部分外形、只需表达局部内形时，在不影响外形表达的情况下，可以局部地剖开物体来表达结构内形。

这种用剖切面局部地剖开物体所得到的剖面图，称为局部剖面图，局部剖面图是一种灵活的表达方式，其位置、剖切范围的大小等都可以根据需要来定，当物体上有孔眼、凹槽等局部形状需要表达时，都可以采用局部剖面图。
