电气配管

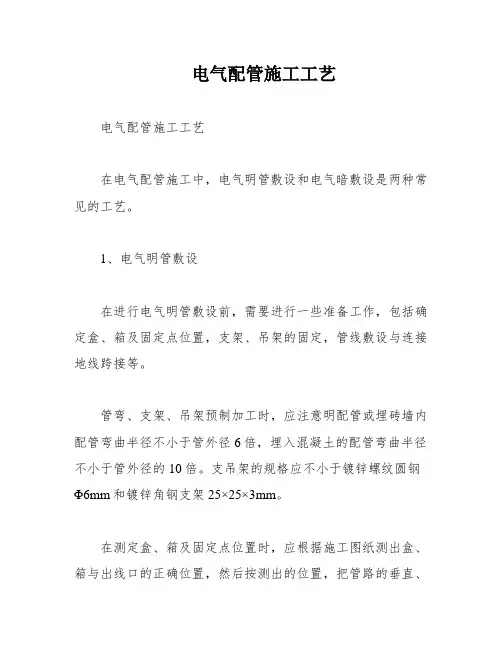

电气配管施工工艺电气配管施工工艺在电气配管施工中，电气明管敷设和电气暗敷设是两种常见的工艺。

1、电气明管敷设在进行电气明管敷设前，需要进行一些准备工作，包括确定盒、箱及固定点位置，支架、吊架的固定，管线敷设与连接地线跨接等。

管弯、支架、吊架预制加工时，应注意明配管或埋砖墙内配管弯曲半径不小于管外径6倍，埋入混凝土的配管弯曲半径不小于管外径的10倍。

支吊架的规格应不小于镀锌螺纹圆钢Φ6mm和镀锌角钢支架25×25×3mm。

在测定盒、箱及固定点位置时，应根据施工图纸测出盒、箱与出线口的正确位置，然后按测出的位置，把管路的垂直、水平走向拉出直线，按照规定的固定点间距尺寸要求，确定支架，吊架的具体位置。

明配的导管应排列整齐，固定点间距均匀，安装牢固。

在终端、弯头中点或柜、台、箱、盘等边缘的距离150~500mm 范围内设有管卡，中间直线段管卡间的最大距离应符合规定。

支吊架的固定方法主要采用胀管法和抱箍法。

穿越变形缝的钢管应采用柔性连接。

电气配管中的接地需注意，不得熔焊跨接接地线，应使用专用接地卡跨接的两卡间连线为铜芯软导线，截面积不小于4mm2.2、电气暗敷设电气暗敷设工艺包括测位、放线、箱盒预制、剔槽孔、配管固定、连接、安装等步骤。

在进行电气暗敷设时，需要预制弯管、箱、合、支架，并根据施工图加工好各种弯、箱、盒箱支架。

电线弯管采用冷畏法及定型弯管，冷畏法一般管径25以下使用手板煨管器，将管子插入煨管器，逐步煨出所需要的角度，管径在32MM以上时，使用液压弯管器。

套接紧定式钢管时，管路有下列情况之一时，中间增设线盒，其位置便于穿线：管路长度每超过30米无弯曲，管路长度每超过20米有一个弯曲，管路长度每超过10米有两个弯曲，管路长度每超过8米有三个弯曲。

在电气暗敷设中，需要注意箱合安装、管接头与箱盒紧固、压接接地等步骤。

7.套接紧定式钢导管在管路弯曲时，弯曲管材弧度应均匀，焊缝应处于外侧，切断口应平整光滑，管材弯曲程度不得大于管外径的15%。

电气配管施工专项方案一、概述二、施工准备1.施工前确定施工区域的具体位置和范围，并与其他相关施工人员进行协调。

2.提前准备好所需的工具和材料，包括电缆、电线、电缆槽、护管、接线盒、穿线工具等。

3.查阅施工图纸并根据实际情况进行仔细分析，确定电缆敷设和配管的路线。

三、电缆敷设1.根据设计要求和实际情况，选择合适的电缆，包括电缆型号、电压等级和截面积。

2.按照设计规定的电缆敷设路线进行施工，注意通道的高度、宽度和弯曲半径等要求。

3.保证电缆的敷设过程中不受损且不受潮湿等不良环境影响，避免电缆绝缘层的老化和击穿。

四、穿线和接线1.在电缆敷设完毕后，进行穿线工作。

穿线的方法可以根据实际情况选择手工穿线或者使用专用的穿线工具。

2.穿线时要留足够的余量以方便接线，并保证线路的顺畅通行。

3.进行接线前，必须对电缆进行测试和验收。

对于大型电气设备的接线，应由专业的电工来操作，确保接线正确和牢固。

五、配管的防护1.在穿线完成后，对电缆进行绝缘处理和防护。

可以采用插入式接线盒、绝缘胶带或者其他绝缘材料进行包裹。

2.避免电缆暴露在空气中长时间暴晒，以防止绝缘老化和绝缘层被损坏。

3.配管的修复和封堵必须严密，确保不会受到外力的破坏和水分的渗入。

六、安全措施1.电气配管施工过程中必须遵守安全操作规程，佩戴必要的防护用品，如安全帽、手套、安全鞋等。

2.在施工区域设立明显的警示标志，以提醒其他工作人员和过往人员注意施工现场的危险性。

3.现场负责人必须熟悉电气配管施工的安全要求，并对施工人员进行安全教育和培训。

七、质量控制1.在施工过程中，要及时审核工艺与控制环节的质量。

如遇到发现质量问题，要及时处理并进行整改。

2.施工完毕后，对电气配管进行全面检查，确保所有连接接头牢固可靠、防护完善。

3.对整个电气配管施工过程进行记录，包括材料使用、施工流程和质量控制等信息，以备日后查阅和备案。

八、总结电气配管施工专项方案是电气工程中必不可少的一部分，正确、规范地进行配管施工对于电气设备的运行和使用具有至关重要的作用。

电气配管弯曲半径
【原创版】
目录
1.电气配管的概念及类型
2.电气配管的弯曲半径要求
3.应用场景及规范标准
正文
一、电气配管的概念及类型
电气配管是指用于铺设电缆保护管的一种管道，其主要作用是保护电缆免受外界环境的影响，确保电气传输的安全和稳定。

电气配管的类型主要有：PC 聚氯乙烯硬管，FPC 半硬管，KPC 波纹管，CT 为桥架敷设，KGB，JGB 是薄壁电线管的一个变种。

二、电气配管的弯曲半径要求
在电气配管的施工过程中，管子的弯曲半径需要满足一定的要求。

根据规范标准，明配管管子的弯曲半径不应小于管外径的 3 倍；在不能拆卸的场所使用时，管子的弯曲半径不应小于管外径的 6 倍；在预埋时管子的弯曲半径不应小于管外径的 10 倍。

三、应用场景及规范标准
电气配管广泛应用于建筑电气工程，如住宅、商业建筑、工业厂房等场所。

在消防电气配管的隐蔽检查记录中，弯曲半径通常填写为 6 倍 D。

相关的规范标准主要有 GB50316 和 CJJ28，其中 GB50316 是工业与居民生活区的设计规范，而 CJJ28 是城市住宅建筑设计规范。

总之，电气配管在施工过程中需要遵循一定的弯曲半径要求，以确保电缆的安全和稳定。

第1页共1页。

1、配管的一般规定（1）金属导管必须接地（PE）或接零（PEN）可靠。

（2）所有管口在穿入电线、电缆后应做密封处理。

（3）当导管埋入建筑物、构筑物暗配时，其与建筑物、构筑物表面的距离不应小于15mm，若是绝缘导管在砖墙上剔槽埋设时，还应采用强度等级不小于M10的水泥砂浆抹面保护。

（4）室外埋地敷设的电缆导管，其壁厚不得小于2mm，埋深不应小于0.7m。

（5）室内（外）导管的管口应设置在盒、箱内，在落地式配电箱内的管口，箱底无封板的，管口应高出基础面50~80mm。

（6）电缆导管的弯曲半径不应小于规范规定的电缆最小允许弯曲半径。

（7）直埋于地下或楼板内的刚性绝缘导管，在穿出地面或楼板易受机械损伤的一段，应采取保护措施。

当设计无要求时，埋设在墙内或混凝土内的绝缘导管，应采用中型以上的导管。

（8）电线保护管不宜穿过设备或建筑物、构筑物的基础，当必须穿过时，应采取保护措施。

在穿过建筑物伸缩、沉降缝时，也应采取保护措施。

（9）为了穿、拉线方便，当电线保护管遇下列情况之一时，中间应增设接线盒或拉线盒。

1）管长度每超过30m，无弯曲；2）管长度每超过20m，有1个弯曲；3）管长度每超过15m，有2个弯曲；4）管长度每超过8m，有3个弯曲；（10）为了克服导线自重带来的某些危害，当垂直敷设电线保护管遇到下列情况之一时，应增设固定导线用的拉线盒。

1）管内导线截面50mm2及以下，长度每超过30m。

2）管内导线截面70~95mm2及以下，长度每超过20m。

3）管内导线截面120~240mm2及以下，长度每超过18m。

2、线管的选择表4.8 单芯导线穿管选择表（1）钢管的防腐处理对于非镀锌钢管，为防止生锈，在配管前应对管子的内壁、外壁除锈、刷防腐漆。

管子内壁除锈，可用圆形钢丝刷，两头各绑一根铁丝，穿过管子，来回拉动钢丝刷，把管内铁锈清除干净。

管子外壁除锈，可用钢丝刷打磨，也可用电动除锈机。

除锈后，将管子的内外表面涂以防腐漆。
