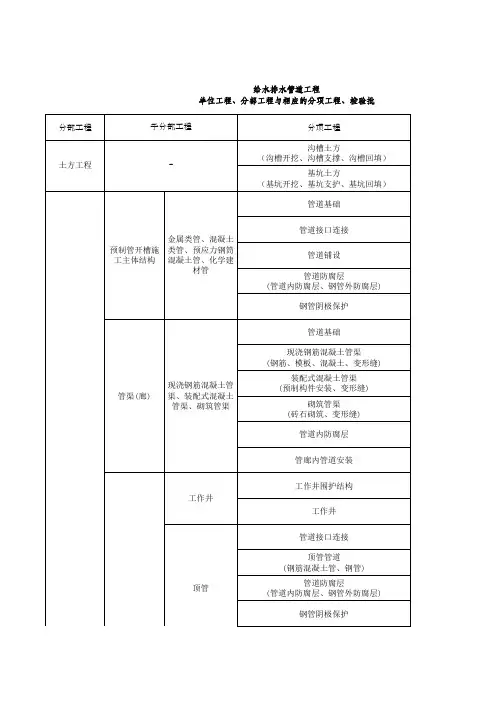

排水分部工程

海口市货运大道（东段）整治项目排水分部工程施工方案施工单位：湖南省建筑工程集团总公司编制人：审核人：审定人：编制时间：二00五年十二月十二日目录一、编制依据、范围、原则1、编制依据概况 (3)2、编制范围 (3)3、编制原则 (4)二、排水工程概况1、地理位置 (4)2、现场情况 (4)3、设计情况 (5)4、水文地段条件 (5)5、排水工程量 (6)三、施工准备1、施工准备流程 (7)2、施工现场准备 (7)3、技术准备 (7)4、物资准备 (8)5、现场布置 (8)6、施工组织管理机构 (8)7、项目组织机构 (10)8、施工队伍部署 (12)9、主要施工机械配备 (13)四、施工组织与方案（一）挖土分项施工方案 (13)（二）排水管道分项工程施工 (13)1、排水管道施工技术措施 (13)2、砼排水圆管道铺设施工技术措施 (15)3、PE双壁波汶管施工技术措施 (15)4、混凝土方渠施工技术措施 (17)5、各类中施工技术措施 (22)6、雨水支管施工 (23)7、升降各型检查井 (25)8、闭水试验施工技术措施 (26)9、沟槽回填施工技术措施 (26)五、施工安全管理制度1、安全生产目标 (27)2、管理制度 (28)3、安全措施 (28)一、编制依据、范围、原则编制依据概况本施工方案编制范围为货运大道A段K3+375～K4+809 排水工程。

施工组织设计按照如下依据编制。

（1）、国家、建设部及交通部现行的公路工程建设施工规范、验收标准、安全规则等；①、《公路桥涵施工技术规范》②、《钢筋混凝土工程施工及验收规范》GBJ15-83；③、《给排水管道工程施工及验收规范》GB50286-97；④、《钢筋焊接及验收规范》GBJ18-84；⑤、《建筑地基处理技术规范》GBJ79-2002 J220-2002；（2）、现场调查情况；沿路线检查发现：道路两旁有居民住宅、已投产的厂房和机关单位办公室。

布设路灯、绿化已设有明装高压电力电线及变压器等全部投入使用。

根据调查地下埋设通信电缆、国防光缆。

沿琼州大道已铺设南踱江到海口市大径给水管道。

给施工带来相当难度。

（3）、排水工程施工图设计货运大道（东段）已建段整治项目。

废除原有雨、污排水系统重新设计。

据海口市总体规划，货运大道（东段）排水按雨、污分流设计，雨、污水均排向滨江西路。

和货运大道下穿东线高速公路的排水设计施工图。

施工图设计特点：管道埋深较大。

管径为D400~D600的污水管均采用PE双壁波纹塑料管。

雨水管管径D1200以下均采用钢筋砼管，雨水管断面大于D1200采用砼矩形方沟。

而且每隔10m设置一道沉降逢。

污水管道D ＜60的采用Ø1000圆形砖砌污水检查井（收口式），D=600的采用Ø1250圆形砖砌雨水检查井（盖板式），雨水管道管径为D600的采用Ø1250圆形砖砌雨水检查井（收口式），管径为D800、D1000采用Ø1500圆形砖砌雨水检查井（盖板式）。

（4）、我单位施工能力及类似工程施工经验，及为完成本合同段工程拟投入的专业技术人员、机械设备等资源。

编制范围本施工组织设计编制范围为排水工程。

所含各区雨水管、污水管、各类接收井及配套工程在内的所有工作。

编制原则a、遵循《施工招标文件》的原则。

严格按招标文件中的标段划分、工期、质量、安全目标等要求编制施工组织设计，使建设单位的各项要求均得到有效保证。

b、遵循设计文件的原则。

在编制施组时，认真阅读核对所获得的技术设计文件资料，了解设计意图，掌握现场情况，严格按设计资料和设计原则编制施组，满足设计标准和要求。

c、遵循公路及市政工程施工技术规范和验收标准的原则。

在编制施工组织设计时，严格按公路及市政工程施工技术规范结合本线路设计特点优化施工方案，认真执行工程质量检验及验收标准。

d、遵循“安全第一、防范结合”的原则。

严格按照公路及市政工程施工安全操作规程，从制度、管理、方案、资源方面制定切实可行的措施，确保施工安全，服从建设单位指令，服从监理工程师的监督检查，严肃安全纪律，严格按规章程序办事。

e、遵循科技是第一生产力的原则。

在编制施工组织设计时，充分应用“四新”成果，发挥科技在施工生产中的先导保障作用。

f、遵循专业队伍施工和综合管理的原则。

以专业队伍为基本形式，配备必要的施工机械设备，同时采取综合管理手段合理调配，以达到整体优化的目的。

g、遵循贯标机制的原则。

使ISO9002质量标准体系在本项目工程施工中自始至终得到有效运行。

二、排水工程概况1、地理位置货运大道东段位于海口市美兰区琼山。

西起中山南路旁，穿过东线高速和琼州大道，东与海瑞大桥连接。

雨、污排水均排往滨江西路。

2、现场情况东段整治项目（已建段）位于K3+375~K4+800。

其中东线高速至海瑞大桥段部分已铺砼路面。

雨、污排水系统均已建成。

道路两旁有居民住宅、已投产的厂房和机关单位办公室。

高压电力电线及变压器布设。

通信电缆、路灯、绿化已全部投入使用。

给施工带来一定难度。

3、设计情况⑴货运大道为下穿东线高速公路和雨、污水排向滨江西路。

管道埋设较深（8.5m~5.5m）。

⑵、本次改建：采用双线布置。

污水管径D 300~D 600mm采用PE双壁波纹塑料管。

雨水管道为B×H=2000mm~2400mm×1600mm~2000mm 的砼方沟。

且每隔10m设置一道沉降逢。

⑶、检查井：污水管道D＜600的采用Ø1000圆形砖砌污水检查井（收口式），D=600的采用Ø1250圆形砖砌雨水检查井（盖板式），雨水管道管径为D600的采用Ø1250圆形砖砌雨水检查井（收口式），管径为D800~D1000采用Ø1500圆形砖砌雨水检查井（盖板式）。

⑷、用D300砼管连接单篦或双篦雨水口。

距红线外1m预留雨、污水检查井和接管。

4、水文地质条件本标段施工区属于热带气候，地下水位较高；根据初步设计图，表层主要为粉质粘土，第二层为粉砂及砂砾层，下层为淤泥质粘土。

部分地方有碎石土和风化玄武岩。

5、排水工程量（1）雨水工程（2）污水工程三、施工准备1、施工准备流程图：高压电线、通讯设备等拆迁须预先联系，协同业主及时进行拆迁改移，修通便道等临建，保证施工顺利进行。

3、技术准备⑴组织工程技术人员更进一步做好施工设计图纸的审核和现场调查核对、放样工作，以便按技术规范要求提供更详细而具体的施工方案。

⑵按业主提供的测量导线、排水管道、方渠坐标资料，首先组织复测，复测成果经监理工程师批复无误后，组织施工定位放线，补充丢失的桩橛和施工要求增加的桩橛。

同时编制计算程序，实现对施工中各阶段、各个部位的坐标、标高自动计算、打印，保证施工精度。

4、物资准备依据业主提供的参考资料和现场踏勘调查的情况，对预定的HDPE管道、砼预制管和现浇方渠的各种工程材料做进一步的核实，并取样鉴定，及时向监理工程师提供试验鉴定结果，在合格的基础上搞好各种配合比的选定试验工作，对外购的成品、半成品等各种材料及时按规定取样试验，确定采购厂点和品牌。

5、现场布置；（平面布置图附后）。

（1）、施工用电自备10kw发电机四台，作为电力短缺或不定时停电时应急使用。

（2）、施工用水及场地排水a、本施工段水源丰富，可利用自然水，可根据需要就近打井取水，铺设管道解决沿线排水施工用水。

b、施工过程除了做好施工现场和临时道路的排水与生活污水的排放工作外，还注意以下排水工作。

管槽施工的排水：施工现场排水主要为沟槽、基坑排水，采用在槽底边两侧挖排水沟渠截面（0.5m+施工工作面+0.5m），把地下水或雨水引向集水井后用潜水泵抽上沟面排放，集水井间距30m。

在排水沟槽外侧边铺设φ300塑料排水管道，把沟槽抽出的水分别向池塘排出。

除此之外还应做好路基、路床的表面积水排除。

c、施工现场排水；所有的施工临时设施：搅拌站、预制场、水泥仓库、钢筋加工场、地材堆放点等临时搭设处周边砌筑30cm×40cm排水沟，与场地排水渠连接，形成排水系统，排除地表水。

6、施工组织管理机构本工程组建项目经理部，设项目经理1人，总工程师1人。

下设三一室，排水施工队。

排水工程组织机构图见下图。

排水施工组织结构⑴工程部：负责现场施工、技术管理、技术方案、技术资料、计划统计和预算合同管理。

⑵安质部：负责工程质量检查、评定，现场安全管理。

⑶保障部：负责材料采购供应，机械设备、管理及维修保养，工程财务、劳资人事和后期服务。

⑷办公室：负责项目部日常管理、党团组织、宣传教育、公共关系和综合治理。

⑸中心试验室：负责所有材料试验、检测、施工过程控制，试验、设备保养、标定。

项目部实行项目经理负责制，按照合同、技术规范标准、工期、质量要求，实行全过程、全方位管理，做到责权分明，高效快速，保证工程顺利进行。

7、项目组织机构图。

项目组织机构图8、施工队伍部署本工程雨水、污水管道、方渠同时开工，平均上场人数100人，高峰期为150人。

便于现场指挥管理。

（劳动力需要量计划表见附表1）。

劳动力需要量计划表见附表单位：人四、施工组织与方案（一）、挖土分项工程施工方案（另见独立方案）。

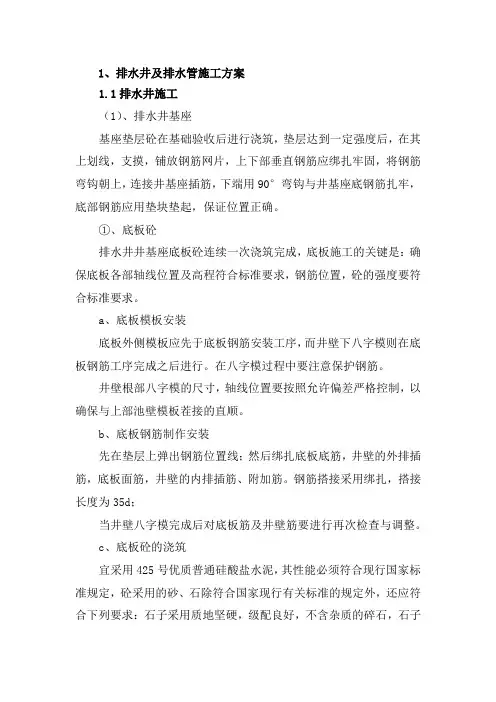

（二）、排水管道工程施工方案1、排水管道施工：本工程污水管道管径为φ300～φ600 PE双壁波纹管；雨水管道为钢筋砼圆管，混凝土方渠为2400X1600，2400X1800，2400X2000几种规格。

沿道路铺设在非机动车道中的雨、污管道，采取机械开挖人工为辅的开挖方法施工。

（1）、砼雨水圆管施工工艺流程见图：施工前认真学习图纸，并进行现场调查，了解施工段的土质、地下水位、地下构筑物，沟槽附近地上建筑物以及施工环境等情况，校对管沟设计中线起始点位坐标、水准高程，保证管沟的流水坡度、出水口与现场道路、排洪口、设计相吻合。

并在以后施工中每隔一段时间都要进行复核一次，以确保整个施工段的测量精度在允许误差的范围以内。

2、砼排水圆管道铺设施工技术措施（1）验槽合格后，紧接着施工钢筋砼预制管，管道施工均按照给排水管道工程施工及验收规范进行。

（2）对于杂填土段基槽换填碎石的处理，先分层铺填碎石，夯实达设计要求后，再立模浇筑混凝土垫层。

浇筑时模板应牢固顺直，混凝土应密实，表面平整、直顺，同时做好混凝土浇筑记录及混凝土抗压试验。

（3）钢筋砼管的安装、浇筑混凝土管座：下管前对沟槽、平基、管件等进行质量检查，对有缺陷的部位先行处理后才可下管，直径φ500以下的混凝土管，采用人工安装，直径φ500以上的钢筋混凝土管采用机械吊装、人工配合。

每个井段设龙门架挂线施工，同时采用中心线法和边线法控制中线与高程。

安管时管两边垫稳。

管头及管内的杂物清除干净，再次进行测量复核后再安装模板浇筑混凝土管座，认真捣固管座两侧三角区，抹平管座两肩，同时做好混凝土浇筑记录及混凝土抗压试验。
