混凝土回弹仪回弹值以及碳化深度的测量方法

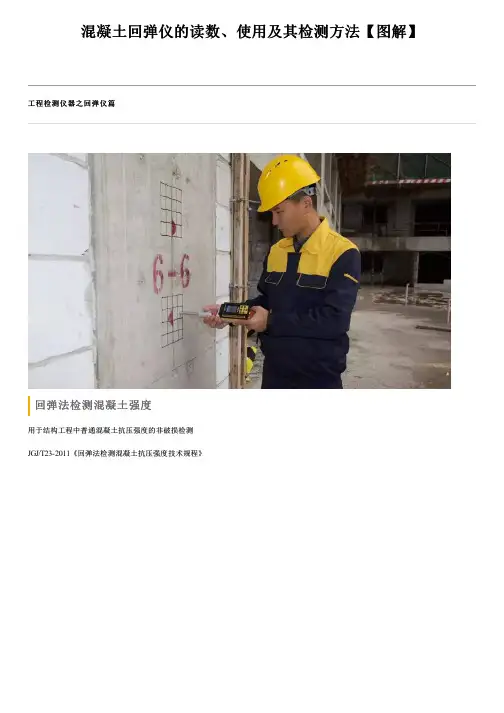

混凝土回弹仪的读数、使用及其检测方法【图解】工程检测仪器之回弹仪篇回弹法检测混凝土强度用于结构工程中普通混凝土抗压强度的非破损检测JGJ/T23-2011《回弹法检测混凝土抗压强度技术规程》回弹法的适用条件1. 适用于工程结构普通混凝土抗压强度的检测2. 表层与内部不能有明显差异由于回弹值只代表混凝土表层的质量，所以使用回弹法时，必须要求混凝土的表面质量与内部质量基本一致。

3. 回弹测强曲线限定的龄期（14～1000天），且碳化不能过深；4. 回弹测强曲线限定的强度（10～60MPa）回弹仪的技术要求测定回弹值的仪器，宜采用示值系统有指针直读装置的混凝土回弹仪。

数字显示的回弹值与指针直读示值相差不应超过1。

符合国家计量检定规程《混凝土回弹仪》JJG 817的要求，回弹仪应具有产品合格证及计量检定证书。

回弹仪应符合下列标准状态的要求：1. 水平弹击时，弹击锤脱钩的瞬间，回弹仪的标准能量应为2.207J；2. 弹击锤与弹击杆碰撞的瞬间，弹击拉簧应处于自由状态，此时弹击锤起跳点应相应于指针指示刻度尺上“0”处；3. 在洛氏硬度HRC为60±2的钢砧上，回弹仪的率定值应为80±2。

回弹仪的计算数显回弹仪具有自动计算数据的功能产品特点一体式设计，体积小巧，重量轻，方便携带；光栅技术，无接触、无摩擦；2.0寸高分辨率彩色液晶屏(220x176像素)；全中文操作菜单，角度、测试面、泵送、碳化等参数可现场设定；机内匹配全国统一及各地方曲线，可随意设置选择，也可定制专用曲线；语音报数，可选配无线蓝牙打印机现场打印测试结果；内置大容量锂电池，低功耗设计，电池充满后可持续工作超过60小时；USB数据传输，可将存储数据通过USB线上传到计算机；PC机专业数据分析软件，数据处理及报告生成轻松完成。

另可根据用户要求定制打印报告格式。

混凝土回弹仪检测操作步骤图解说明1.今天现场演示的构件是混凝土梁2.我们第一步操作是先布置回弹测区3.第一步：布置回弹测区4.按要求一般构件要设10个测区5.测区的布置是：距构件边缘不大于0.5米，不小于0.2米6.测区布置7．依次画出10个测区8.测区布置完毕9.弹击测试10.开始测量：第一步先设置构件名称11.如：HC-1201112.测区数量10个13.测试面：侧面14.选择泵送15.角度：水平0度16.设置完以后就可以点击确定，进行回弹检测17.回弹检测18.输入碳化值，仪器自动计算检测结果19.10个测区回弹完成以后，仪器自动进入碳化输入界面20.选3个测区，凿3个碳化测试点21.用气吹清洁被凿的测点22.喷人酚酞溶液23.用碳化深度尺测量出3个测点的碳化值24.3.5mm25.在回弹仪输入测得的碳化值26.输入完成以后仪器自动计算27.最小强度平均强度标准差平均碳化强度退订值28.检测完成。

回弹仪测水泥混凝土强度及碳化深度的测定1. 在测定过程中对回弹值有怀疑或进行构件测试前后，情况之一应对回弹仪进行回弹仪率定。

对龄期超过3个月的硬化混凝土，应测定混凝土表层碳化深度进行回弹值修正；2. 选择测区：测区表面应清洁、干燥、平整，避开位于混凝土内保护层附近设置的钢筋，测区面积不小于200mm ×200 mm ，每个测区宜测定16个测点，相邻两测点的间距不小于3cm 测点距路边缘或接缝的距离不小于5cm ，将一块混凝土板作为一个试样，每个试样的测区数不宜少于10个，相邻两测区的间距不宜大于2m ；3. 将回弹仪的弹击杆顶住混凝土表面，轻压仪器，使按钮松开，弹击杆徐徐伸出，并使挂钩挂上弹击锤；4. 手持回弹仪对混凝土表面缓慢均匀施压，待弹击锤脱钩，冲击弹击杆后，弹击锤即带动指针向后移动到达一定位置，指针刻度线在刻度尺上的示值即为该点的回弹值；5. 使用上述方法在混凝土依次读数并记录回弹值，如条件不利于读数，可按下按钮，锁住机芯，将回弹仪移至他处读数，准确至1个单位；6. 使用完毕后将弹击杆压入仪器内，经弹击后按下按钮锁住机芯，待下一次使用；7. 对龄期超过3个月的混凝土，回弹值测量完毕后用合适工具在测区表面形成直径约15 mm 的孔洞（其深度稍大于混凝土碳化深度），然后用吸耳球吹去孔洞中粉末，并立即用1%酚酞酒精溶液洒在孔洞内壁边缘处，当已碳化与未碳化界限清楚时（未碳化部分变成紫红色），用游标卡尺测量已碳化与未碳化交界面至混凝土表面的垂直距离1-2次，该距离即为混凝土的碳化深度值，每次测读精确至0.5mm ；8. 计算：去掉3个最大值及3个最小值，将其余10个回弹值按式10i s N N ∑=求出，当回弹仪非水平方向测定时，应根据回弹仪轴线与水平方向的角度将测得的数据根据公式N=进行修正，+N s∆N计算非水平方向测定的回弹修正值。

回弹值准确至0.1；9.混凝土强度推算按上述所得结果查T0954-2表；。

修改五回弹仪测定混凝土强度计算《规程JGJ/T23-2001》根据2001年颁布的《回弹法检测混凝土抗压强度技术规程》JGJ/T23-2001（J115-2001）代替1992年颁布的《回弹法检测混凝土抗压强度技术规程》JGJ/T23-92，有如下主要修改。

P120页9-16行“构件混凝土强度推定值f推定”中的推定值计算方法有所改动：4．构件混凝土强度推定值f推定构件混凝土强度推定值是指相应于强度换算值总体分布中保证率不低于95％的强度值。

（l）当测区少于10个时，以测区混凝土强度的最小值作为该构件的混凝土强度推定值，即：f推定= f i-min（2）当测区强度值出现小于少于10.0 MPa时：f推定=10.0 MPa（3）当测区不少于10个或按批量检测时，该构件的混凝土强度推定值为：f推定-1= f平均－1.645 S标准差以上各式中：f推定——混凝土强度推定值，MPa；fi-min——该批构件中测区混凝土强度换算值的最小者，精确至0.1，MPa；f平均——构件混凝土强度平均值，精确至0.1，MPa；S标准差——构件混凝土强度标准差，精确至0.0l，MPa。

参考资料：《回弹法检测混凝土抗压强度技术规程》JGJ/T23-2001（J115-2001）砼碳化的原理，具体的化学变化，试剂，具体过程2009年09月19日星期六 10:32混凝土的碳化值指自混凝土表面向内的碳化深度。

混凝土碳化指混凝土中的Ca(OH)2与空气中CO2或水中溶的CO2或其它酸性物质反应变成CaCO3而失去碱性的过程。

碳化后混凝土的强度应当是提高的，而不是降低的。

它是钢筋保层厚度的依据。

当砼失去碱性环境，钢筋就易锈蚀膨胀并胀裂砼，最终削弱砼对钢筋的握裹力，导至钢筋砼构件的破坏。

测碳化很简单：1.在砼表面凿个小洞，深1cm左右；2.用洗耳球或小皮老虎吹掉灰尘碎屑；3.在凿开的砼表面滴或者喷1％的酚酞酒精溶液；4.用游标卡尺或碳化深度深度测定仪测定没有变色的砼的深度。

回弹法测砼强度值的计算方法和步骤在学习计算方法和步骤之前，先了解几个术语：1、测区：检测结构或构件砼抗压强度时的一个检测单元。

2、测点：在测区内进行的一个检测点。

3、测区砼强度换算值：由测区的平均回弹值和碳化深度值通过测强度曲线或查表得到的该检测单元（测区）的现龄期砼抗压强度值。

回弹法检测砼强度试用于工程结构普通砼抗压强度的检测。

砼强度值的确定分为如下几个步骤：1、回弹值测量2、碳化深度值测量3、回弹值计算4、砼强度的计算一、回弹值测量1、一般规定：结构或物件砼强度检测可采用下列两种方式，其适用范围及结构或构件数量应符合下列规定：（1）、单个检测：适用于单个结构或构件的检测。

（2）、批量检测：适用于相同的生产工艺条件下，砼强度等级相同，原材料、配合比、成型工艺、养护条件基本一致且龄期相近的同类结构或构件，按批进行检测的结构构件。

抽检数量不得少于同批构件总数的30%且不得少于10件。

2、每一结构或构件的测区应符合下列规定：（1）、每一结构或构件测区数量应不少于10个。

对某一方向尺寸小于4.5米，且另一方向尺寸小于0.3米的构件其测区数量可适当减少，但不应少于5个。

（2）、相邻两测区的间距应控制在2米以内。

测区离构件端部或施工缝边缘的距离不宜大于0.5米，且不宜小于0.2米。

（3）、测区应选在使回弹仪处于水平方向检测砼浇筑侧面，当不能满足这一要求时，可使回弹仪处于非水平方向检测砼强度浇筑侧面、表面或底面。

但回弹值需修正。

（4）、测区宜选在构件的两个对称可测面上，也可选在一个可测面上，且应均匀分布。

在构件的重要部位及薄弱部位必须布置测区，并应避开预埋件。

（5）、测区的面积不宜大于0.04㎡。

（6）、检测面应为砼表面，并应清洁平整，不应有疏松层、浮浆、油垢、涂层以及蜂窝、麻面。

必要时可用砂轮清除疏松层和杂物，且不应有残留的粉末或碎屑。

3、回弹值测定（1）、检测时，回弹仪的轴线应始终垂直于结构或构件的检测面。

回弹法测砼强度值的计算方法和步骤在学习计算方法和步骤之前,先了解几个术语：1、测区：检测结构或构件砼抗压强度时的一个检测单元.2、测点：在测区内进行的一个检测点.3、测区砼强度换算值：由测区的平均回弹值和碳化深度值通过测强度曲线或查表得到的该检测单元〔测区〕的现龄期砼抗压强度值.回弹法检测砼强度试用于工程结构普通砼抗压强度的检测. 砼强度值确实定分为如下几个步骤：1、回弹值测量2、碳化深度值测量3 、回弹值计算4、砼强度的计算一、回弹值测量1、一般规定：结构或物件砼强度检测可采用以下两种方式, 其适用范围及结构或构件数量应符合以下规定：〔1〕、单个检测：适用于单个结构或构件的检测.〔2〕、批量检测：适用于相同的生产工艺条件下,砼强度等级相同, 原材料、配合比、成型工艺、养护条件根本一致且龄期相近的同类结构或构件, 按批进行检测的结构构件. 抽检数量不得少于同批构件总数的30%且不得少于10 件.2、每一结构或构件的测区应符合以下规定：〔1〕、每一结构或构件测区数量应不少于10 个.对某一方向尺寸小于米,且另一方向尺寸小于米的构件其测区数量可适当减少, 但不应少于5 个.2〕、相邻两测区的间距应限制在2 米以内.测区离构件端部或施工缝边缘的距离不宜大于米,且不宜小于米.(3)、测区应选在使回弹仪处于水平方向检测砼浇筑侧面, 当不能满足这一要求时, 可使回弹仪处于非水平方向检测砼强度浇筑侧面、表面或底面.但回弹值需修正.( 4)、测区宜选在构件的两个对称可测面上, 也可选在一个可测面上, 且应均匀分布. 在构件的重要部位及薄弱部位必须布置测区, 并应避开预埋件.(5)、测区的面积不宜大于川.( 6)、检测面应为砼外表,并应清洁平整,不应有疏松层、浮浆、油垢、涂层以及蜂窝、麻面.必要时可用砂轮去除疏松层和杂物,且不应有残留的粉末或碎屑.3、回弹值测定( 1)、检测时,回弹仪的轴线应始终垂直于结构或构件的检测面. 缓慢施压,准确读数,快速复位.( 2)、测点宜在测区范围内均匀分布.相邻两测点的净距不宜小于20mm.测点距外露钢筋、预埋件的距离不宜小于30mm.测点不应在气孔或外露石子上,同一测点只应弹一次,每一测区应取16 个回弹值.二、碳化深度测量值1、回弹值测量完毕后,应在有代表性的位置上测量碳化深度值. 测点不应小于构件测区数的30%,取其平均值为该构件的每测区的碳化深度值, 当碳化深度最大值与最小值之差大于时, 应在每一测区测量碳化深度.2、碳化深度值测量,可采用适当的工具在测区外表形成直径约15mm 孔洞, 其深度应大于砼的碳化深度. 孔洞中的粉末和碎屑应去除干净,并不得用水擦洗.同时,应采用浓度为1%的酚酞酒精溶液滴在孔洞内壁的边缘处. 当已碳化与未碳化界线清楚时再用深度测量工具测量已碳化与未碳化砼交界面到砼外表的垂直距离.测量应不少于3 次,取其平均值.每次读数精确至.三、回弹值计算1、计算测区平均回弹值,应该从该测区的16 个回弹值中剔除3 个最大值和3 个最小值,求余下的10 个回弹值的平均值,如果是水平方向回弹浇筑砼的侧面,该值即为该测区平均回弹值Rm.如果缺乏, 此值还需修正.2、非水平方向检测砼浇筑侧面时,应按以下修正Rm=Rm a +Raa式中Rm a :非水平状态检测时测区的平均回弹值,精确到Ra a：非水平状态检测时回弹值修正值,可按本附表C采用.Rm：测区平均回弹值〔修正后〕3、水平方向检测砼浇筑顶面或底面时,应按以下修正：Rm=R m t+R a t Rm=R m b+ R a b式中：Rm:测区修正后平均回弹值R m :水平方向检测砼浇筑外表时,测区平均回弹值.R a t：砼浇筑外表回弹值的修正值,见附表D.R :水平方向检测砼浇注底面时,测区平均回弹值 R :砼浇筑底面回弹值的修正值.见附表 D4. 当检测时回弹仪为非水平方向且测试面为非砼的浇筑侧面时.应 先按附表C 对回弹值进行角度修正.再按附表 D 对修正后的值进行 浇筑面修正.即：先修正角度,再修正浇筑面.四、砼强度的计算〔平均强度〕 1、经过以上砼回弹数值测量.回弹数值修正.碳化深度测量后,可 利用平均回弹修正数值〔Rm 〕及平均碳化深度〔dm 〕,查附表A,可求得各个测区砼强度换 算值. 2根据各个测区的砼强度换算值可计算测区砼强度平均值.当测区 数为10个及以上时,应计算强度标准差,平均值及标准差应按下 式计算:nflu ii 1n式中：m f c :结构或构件测区砼强度换算值的平均值l eun ：对于单个检测的构件,取一个构件的测区数；对批量检测的构件, 取被抽检构件的测区之和.cf cu i :测区砼强度换算值S f ：:结构或构件测区砼强度换算值的标准差m fc fcuS f c I cun(m f c )2fcu13、结构或构件砼强度推定值〔f cu,e 〕的计算:结构或构件的砼强度推定值即是砼强度值,是指相应于强度换算值总体分布中保证率不低于95%的结构或构件中的砼抗压强度值. 即:查表或据测强度曲线得出的强度换算值中有95%的值小于砼强度指定值.〔1〕、当该结构或构件测区数少于10个时,强度推定值取强度换算值中最小的1个.即f cu ,e =min〔f CU 〕〔2〕、当该结构或构件的测区强度值中出现小于这个数值时,砼强度值指定值那么取小于.即fg,e ＜这个数值一般不出现.在测强度曲线和换算值表中也查不到,所以当出现砼强度换算值＜时.砼强度推定值不用计算,直接取＜.〔3〕、当该结构或构件测区数不少于10个或按批量检测时,砼强度推定值：非水平状态检测时回弹值修正值不同浇筑面的回弹值修正值表d碳化深度修正系数表。

混凝土机械回弹仪检测及操作使用【图解】原理及适用范围回弹法为表面硬度方法，是通过混凝土表面硬度与抗压强度之间的关系来测定混凝土抗压强度值的一种无损检测方法。

回弹法主要用于已建和新建结构的混凝土强度检测，适用于抗压强度10-60MPa的砼。

优点：技术成熟、操作简便、测试快速、对结构无损伤、检测费用低等。

测量受结构表面状况影响，如混凝土不同浇筑面、潮湿面、老建筑物表面风化及碳化较深等，都会影响到测试结果。

试验方法测定回弹值的仪器宜采用示值系统为指针直读式的混凝土回弹仪（根据砼结构、构件厚度或Dmax选用、根据标称动能分为中型和重型两种）回弹仪使用时的环境温度应为-4至40℃。

回弹仪应按规定进行检定和保养。

当回弹法测强报告中有关数据不能满足设计要求时,不要轻易进行处理,应当先请设计人员核算或采用其他方法(比如钻芯取样测砼强度)进行检测,的确达不到设计要求,也不能满足使用功能要求时,再请专业人员做出处理。

关于推定值公式的合理性等的不断探索和更正。

标准是人定的，和人的认识水平有关；参与制定标准的各个人会因其经历和认识的差异。

混凝土注意控制好配合比、工作性、振捣、模板、养护等环节，例如加强早期养护，保证14天养护，控制碳化深度。

检测面应为混凝土表面，并应清洁、平整，不应有疏松层、浮浆、油垢、涂层以及蜂窝、麻面。

必要时可用砂轮清除疏松层和杂物，且不应有残留的粉末或碎屑。

对弹击时产生颤动的薄壁、小型构件应进行固定。

回弹仪检测混凝土抗压强度回弹法是用弹击拉簧驱动弹击锤，通过弹击杆弹击混凝土表面，并测出弹击锤被反弹回来的距离，以回弹值作为与强度相关的指标，来推定混凝土强度的一种方法。

回弹法使用的仪器为混凝土回弹仪，由于回弹仪轻便，灵活，价廉，不需电源，易掌握，非常适合现场建筑工地使用。

混凝土检测混凝土抗压强度加之相应的回弹仪检定规程及回弹法检测混凝土抗压强度技术规程的制定，实施，保证了它的检测精度，目前在我国得到了广泛的应用。

回弹法测混凝土强度碳化深度混凝土在建筑中真是无所不能，它像个不知疲倦的“劳模”，默默地支撑着我们的房子、桥梁和道路。

然而，混凝土虽然看似坚不可摧，也有它的小秘密。

比如，混凝土的强度和碳化深度就像我们人体的体检一样，定期检查是必须的。

那么，怎么检查呢？这就要用到一种叫做“回弹法”的神奇工具了。

1. 回弹法的基本概念说到回弹法，别被名字吓到，它其实是一种相当简单但很有用的方法。

回弹法，就像给混凝土测个体温一样，通过测试混凝土表面的回弹值，来判断它的强度。

这种方法就像用橡皮筋弹墙壁，我们看回弹的力度，就能知道墙壁的“硬度”了。

说白了，混凝土的表面越硬，回弹值越高，混凝土的强度也就越大。

2. 回弹法的操作步骤2.1 准备工作在开始之前，我们得做足准备工作。

首先，要把混凝土表面弄干净，免得灰尘、油污这些小鬼搞破坏。

接着，找个回弹仪，这就像我们用的体温计一样，不过它测的是混凝土的“硬度”。

用前最好检查一下仪器是否正常，就像检查体温计是否有电一样，确保测出来的结果靠谱。

2.2 测试过程测试时，把回弹仪的测头紧贴在混凝土表面，轻轻按下。

别急，这里可得小心操作。

回弹仪会在混凝土表面发出一股力量，然后测量回弹的高度。

这个过程就像弹钢琴一样，需要手法细腻。

每个测试点的回弹值记录下来，然后用公式计算混凝土的强度。

记得要在不同位置测试，确保数据的准确性。

3. 碳化深度的检测碳化深度也是混凝土健康的一个重要指标。

简单来说，碳化是指混凝土中的碳酸钙逐渐被二氧化碳侵蚀的过程。

这就像咱们皮肤的老化一样，需要定期检查。

检测碳化深度的方法有很多，但最常见的还是用化学试剂来测量。

涂抹试剂在混凝土表面，等几分钟后，再看颜色的变化，这样就能知道碳化的深度了。

3.1 检测过程首先，选择混凝土表面的几个点，涂上专门的碳化试剂。

涂抹时要均匀，像在涂口红一样，不要遗漏。

然后静待片刻，观察颜色变化。

通常，试剂会变成不同的颜色，来表示不同的碳化深度。

回弹仪测水‎泥混凝土强‎度及碳化深‎度的测定1. 在测定过程‎中对回弹值‎有怀疑或进‎行构件测试‎前后，情况之一应‎对回弹仪进‎行回弹仪率‎定。

对龄期超过‎3个月的硬‎化混凝土，应测定混凝‎土表层碳化‎深度进行回‎弹值修正；2. 选择测区：测区表面应‎清洁、干燥、平整，避开位于混‎凝土内保护‎层附近设置‎的钢筋，测区面积不‎小于200‎m m ×200 mm ，每个测区宜‎测定16个‎测点，相邻两测点‎的间距不小‎于3c m 测‎点距路边缘‎或接缝的距‎离不小于5‎c m ，将一块混凝‎土板作为一‎个试样，每个试样的‎测区数不宜‎少于10个‎，相邻两测区‎的间距不宜‎大于2m ；3. 将回弹仪的‎弹击杆顶住‎混凝土表面‎，轻压仪器，使按钮松开‎，弹击杆徐徐‎伸出，并使挂钩挂‎上弹击锤；4. 手持回弹仪‎对混凝土表‎面缓慢均匀‎施压，待弹击锤脱‎钩，冲击弹击杆‎后，弹击锤即带‎动指针向后‎移动到达一‎定位置，指针刻度线‎在刻度尺上‎的示值即为‎该点的回弹‎值；5. 使用上述方‎法在混凝土‎依次读数并‎记录回弹值‎，如条件不利‎于读数，可按下按钮‎，锁住机芯，将回弹仪移‎至他处读数‎，准确至1个‎单位；6. 使用完毕后‎将弹击杆压‎入仪器内，经弹击后按‎下按钮锁住‎机芯，待下一次使‎用；7. 对龄期超过‎3个月的混‎凝土，回弹值测量‎完毕后用合‎适工具在测‎区表面形成‎直径约15‎ mm 的孔洞‎（其深度稍大‎于混凝土碳‎化深度），然后用吸耳‎球吹去孔洞‎中粉末，并立即用1‎%酚酞酒精溶‎液洒在孔洞‎内壁边缘处‎，当已碳化与‎未碳化界限‎清楚时（未碳化部分‎变成紫红色‎），用游标卡尺‎测量已碳化‎与未碳化交‎界面至混凝‎土表面的垂‎直距离1-2次，该距离即为‎混凝土的碳‎化深度值，每次测读精‎确至0.5mm ；8. 计算：去掉3个最‎大值及3个‎最小值，将其余10‎个回弹值按‎式10i s N N ∑=求出，当回弹仪非‎水平方向测‎定时，应根据回弹‎仪轴线与水‎平方向的角‎度将测得的‎数据根据公‎式进行修正‎N N N s ∆+=，计算非水平‎方向测定的‎回弹修正值‎。
