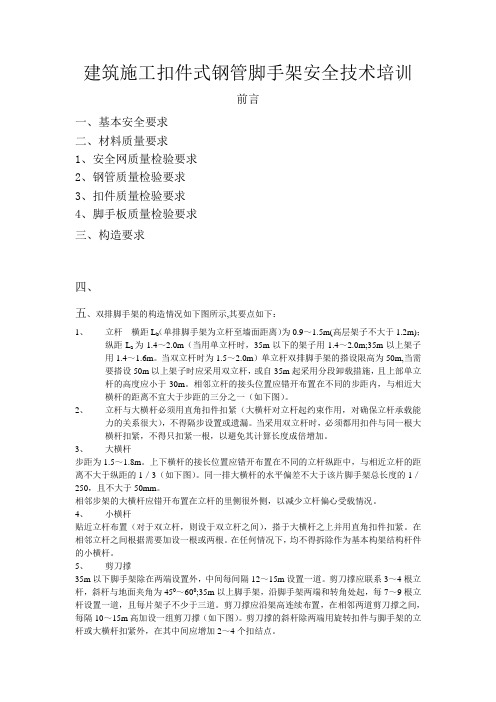

建筑施工扣件式钢管脚手架安全技术培训前言一、基本安全要求二、材料质量要求1、安全网质量检验要求2、钢管质量检验要求3、扣件质量检验要求4、脚手板质量检验要求三、构造要求四、五、双排脚手架的构造情况如下图所示,其要点如下：1、立杆横距L b（单排脚手架为立杆至墙面距离）为0.9～1.5m(高层架子不大于1.2m)；纵距L a为1.4～2.0m（当用单立杆时，35m以下的架子用1.4～2.0m;35m以上架子用1.4～1.6m。
当双立杆时为1.5～2.0m）单立杆双排脚手架的搭设限高为50m,当需要搭设50m以上架子时应采用双立杆，或自35m起采用分段卸载措施，且上部单立杆的高度应小于30m。
相邻立杆的接头位置应错开布置在不同的步距内，与相近大横杆的距离不宜大于步距的三分之一（如下图）。
2、立杆与大横杆必须用直角扣件扣紧（大横杆对立杆起约束作用，对确保立杆承载能力的关系很大），不得隔步设置或遗漏。
当采用双立杆时，必须都用扣件与同一根大横杆扣紧，不得只扣紧一根，以避免其计算长度成倍增加。
3、大横杆步距为1.5～1.8m。
上下横杆的接长位置应错开布置在不同的立杆纵距中，与相近立杆的距离不大于纵距的1／3（如下图）。
同一排大横杆的水平偏差不大于该片脚手架总长度的1／250，且不大于50mm。
相邻步架的大横杆应错开布置在立杆的里侧很外侧，以减少立杆偏心受载情况。
4、小横杆贴近立杆布置（对于双立杆，则设于双立杆之间），搭于大横杆之上并用直角扣件扣紧。
在相邻立杆之间根据需要加设一根或两根。
在任何情况下，均不得拆除作为基本构架结构杆件的小横杆。
5、剪刀撑35m以下脚手架除在两端设置外，中间每间隔12～15m设置一道。
剪刀撑应联系3～4根立杆，斜杆与地面夹角为450～600;35m以上脚手架，沿脚手架两端和转角处起，每7～9根立杆设置一道，且每片架子不少于三道。
剪刀撑应沿架高连续布置，在相邻两道剪刀撑之间，每隔10～15m高加设一组剪刀撑（如下图）。
时光印象小区屋顶花架悬挑模板支撑安全专项施工方案编制人：职称（职务）技术负责人审核人：职称（职务）项目经理审批人：职称（职务）总工程师江苏永上建设工程有限公司2021年7月目录第一章设计图纸概况 --------------------------------------------------------------------- 1 第二章编制依据 --------------------------------------------------------------------------- 1 第三章花架模板支撑方案设计 --------------------------------------------------------- 2 第四章花架模板支架力学计算 --------------------------------------------------------- 4 第五章施工方法 -------------------------------------------------------------------------- 23 第六章主要施工机械、设备和劳动力用量情况 ----------------------------------- 26 第七章模板安装的质量保证措施 ----------------------------------------------------- 26 第八章安全、环保文明施工措施 ----------------------------------------------------- 28 第九章应急处置措施 -------------------------------------------------------------------- 32第一章设计图纸概况本工程8/9/10/11/12/13#楼房北立面的位置各设计了一道屋面花架。
目录一、编制说明及编制依据 (1)二、工程概况 (1)三、施工准备 (1)四、搭设施工工艺 (3)五、质量标准 (7)六、安全文明及环保措施 (8)七、脚手架搭设安全技术措施 (8)八、脚手架拆除 (9)屋面塔楼外脚手架施工方案一、编制说明及编制依据（1）《建筑施工扣件式钢管脚手架安全技术规范》JGJ130—2011；(2）《建筑施工高处作业安全技术规范》（JGJ80-91）；（3）《东莞百悦尚城三期工程施工组织设计》；（4)《东莞百悦尚城三期工程脚手架施工方案》.二、工程概况本工程屋面主塔楼共18个(29—32栋每栋一个，32—36栋、42-44栋每栋2个），主塔楼屋面至塔尖结构高度13。
25米，外架设计高度约14。
45米。
副塔楼屋面至塔尖结构高度10.2米,外架设计高度11。
4米;副塔楼无塔尖结构高度4。
2米，外架设计高度5。
4米.三、施工准备1 、材料要求:（1)钢管：为外径Φ48mm,壁厚3。
5mm的高频焊接钢管，有裂缝、弯曲、变形、锈蚀钢管或已被打过孔眼的钢管不得使用，钢管截在面面积4。
89cm2，截面承载能力[σ]=30.3KN，截面抗压抗弯强度设计值[f］=205N/mm2.（2）扣件:所有使用的扣件抗滑移能力：对接扣件为［τ］=3。
20KN（设计值），直角、旋转扣件为［τ］=8.0KN(设计值).（3）脚手板:采用Φ10钢筋条材料制作，规格800×1000为宜,每块质量不宜大于10kg。
（4）防护网：外围采用绿色密目安全网，平网和外挑安全网网眼不大于5cm。
2、主要材料用量:3、工期要求：4、劳动力组织和职责分工：项目部成立以项目经理为组长的领导小组,负责屋面塔楼外脚手架的搭设施工质量和进度。
人员分工如下：施工队成立由队长为组长的领导班子，成立两个班组，明确人员分工，各行其责，每个区施工时每个班组人员组织如下∶组长：施工队队长技术员、质检：各一名,负责对施工人员的技术交底、检查施工质量；安全员：各一名，负责配合项目部安全员，做好安全文明施工;架子工： 20名，进行架子施工。
一、高大模板工程（高度大于8米，跨度大于18米）风险防范【定义】高大模板支撑系统是指建设工程施工现场混凝土构件模板支撑高度超过8m，或搭设跨度超过18m，或施工总荷载大于15kN/㎡，或集中线荷载大于20kN/m的模板支撑系统。
【图例/示意】某体育场的钢网架屋盖安装钢管支架，架高30m【负面案例】案例1：南京电视台演播中心大演播厅模板支架整体倒塌事故，死6人，重伤11人，轻伤24人，双向井式屋盖平面尺寸：24m×26.8m，大梁500 *1600～1850mm，钢管扣件排架支模，梁底支模高度约为36m（地下室两层）。
原因分析：（1）事故发生后，查看残存钢管支架的底部均无扫地杆；架子底部步高约1.8m，在地坑处步高达2.6m，且无扫地杆。
（2）查看残存钢管支架的立杆连续4根钢管接头在同一高度架子底部与周边支架的水平连系杆很少，立杆的横向约束很弱。
（3）查看地下室二层残存钢管支架，板下钢管立杆间距1000×1000mm，梁下立杆增加密度为@500，但水平连系杆未增加，增加的立杆横向约束少，无效。
大梁下每1m增加的立杆均未增加横向水平杆（4）架子每步的水平杆与周边的砼墙体未抵住，架子的晃动量大卸料平台施工事故成因关系。
案例2：2018年6月24日下午16时35分，上海丰和建筑劳务有限公司（以下简称“丰和公司”）在位于海湾镇碧桂园项目32#楼进行6层屋面混凝土浇筑作业时发生一起模架坍塌死亡事故，造成1人死亡，2人重伤，7人轻伤，目前直接经济损失213余万元原因分析：（1）直接原因：部分主梁、次梁梁底未按“梁底每根立杆承担0.24m3混凝土的体积”的原则布置梁底立杆。
支模架的构件搭设未按上海市工程建设规范《钢管扣件式模板垂直支撑系统安全技术规程》（DG/TJ08-16-2011）的规定执行，水平杆、剪刀撑局部缺失、扫地杆全部未设。
由于以上诸多问题的存在，当混凝土由西向东浇至于7-8轴间400mm×1300mm的F轴时，该梁底扣件失效，梁底立杆失稳，而后梁侧立杆扣件失效，立杆失稳。

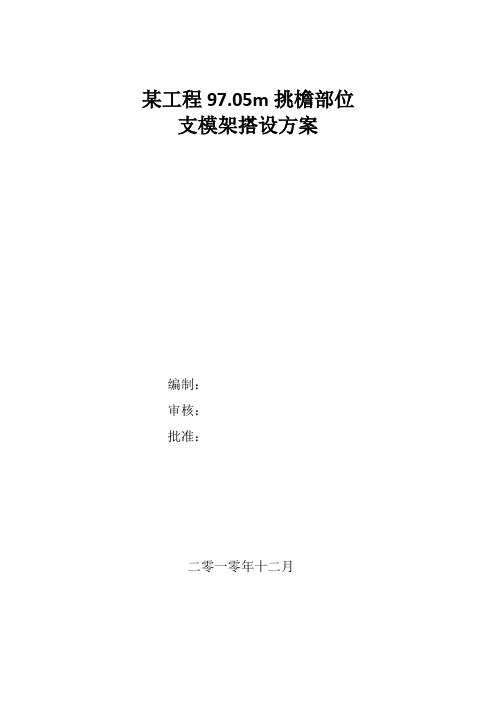

某工程97.05m挑檐部位支模架搭设方案编制：审核：批准：二零一零年十二月目录一、工程概况 ................................................................................. - 2 -二、编制依据 ..................................................................................... - 2 -三、搭设方案及材料要求.................................................................. - 2 -四、支模架架体搭设 ......................................................................... - 8 -五、架体拆除： ............................................................................... - 11 -六、支模架体检查验收:................................................................... - 11 -七、支模架监测 ............................................................................... - 12 -八、架体使用及管理要求：............................................................ - 12 -九、安全措施： ............................................................................... - 13 -十、应急预案 ................................................................................... - 13 -十一、附支模架架体计算书............................................................ - 14 -某行政中心97.05m挑檐部位支模架搭设方案一、工程概况本工程等级为一级，设计使用年限为50年，抗震设防烈度为8度，建筑层数为地下一层，地上22层,总建筑面积约72421.87m2。
扣件钢管楼板模板支架计算书模板支架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。
模板支架搭设高度为25.0米，搭设尺寸为：立杆的纵距 b=1.50米，立杆的横距 l=1.50米，立杆的步距 h=1.50米。
图1 楼板支撑架立面简图图2 楼板支撑架荷载计算单元采用的钢管类型为48×3.5。
一、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。
模板面板的按照三跨连续梁计算。
静荷载标准值 q1 = 5.000×0.100×1.500+0.350×1.500=1.275kN/m活荷载标准值 q2 = (0.010+1.000)×1.500=1.515kN/m面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 150.00×1.80×1.80/6 = 81.00cm3；I = 150.00×1.80×1.80×1.80/12 = 72.90cm4；(1)抗弯强度计算f = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取15.00N/mm2；M = 0.100ql2其中 q ——荷载设计值(kN/m)；经计算得到 M = 0.100×(1.2×1.275+1.4×1.515)×0.300×0.300=0.033kN.m经计算得到面板抗弯强度计算值 f = 0.033×1000×1000/81000=0.406N/mm2面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算 [可以不计算]T = 3Q/2bh < [T]其中最大剪力 Q=0.600×(1.2×1.275+1.4×1.515)×0.300=0.657kN截面抗剪强度计算值 T=3×657.0/(2×1500.000×18.000)=0.037N/mm2截面抗剪强度设计值 [T]=1.40N/mm2抗剪强度验算 T < [T]，满足要求!(3)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值 v = 0.677×1.275×3004/(100×6000×729000)=0.016mm面板的最大挠度小于300.0/250,满足要求!二、模板支撑木方的计算木方按照均布荷载下连续梁计算。
目录第一章工程概况--------------------------------------------------- 2一、工程概况--------------------------------------------------- 2二、施工要求--------------------------------------------------- 3三、技术保证条件----------------------------------------------- 3第二章编制依据--------------------------------------------------- 4第三章施工计划--------------------------------------------------- 4一、材料与设备计划--------------------------------------------- 4第四章施工工艺技术----------------------------------------------- 7一、技术参数--------------------------------------------------- 7二、工艺流程--------------------------------------------------- 7三、施工方法--------------------------------------------------- 8四、检查验收-------------------------------------------------- 14第五章施工安全保证措施------------------------------------------ 15一、组织保障-------------------------------------------------- 15二、技术措施-------------------------------------------------- 18三、监测监控-------------------------------------------------- 21四、应急预案-------------------------------------------------- 28第六章计算书及相关图纸------------------------------------------ 30一、计算书---------------------------------------------------- 30第一章工程概况一、工程概况本工程位于阳江市江城区金山路以北，体育北路。
满堂脚手架搭设施工方案一、门厅满堂脚手架工程概况本工程屋面钢筋砼框架因结构跨度大, 支撑高度高（入口中厅层高16.6米）, 因而施工难度较大。
为此本公司将屋面结构满堂脚手架搭设以及大梁模板设计作为施工重点来处理。
本工程满堂脚手架体系搭设高度为16.1米, 脚手架基础因坐落在二层楼面上, 所以采用槽钢作为垫板。
选材采用φ48×3.5MM, Q235钢普碳钢管, 其截面积489MM2, 线重量 3.84Kg/m, 具体搭设要求如下。
二、满堂脚手架搭设构造及搭设顺序◇构造单元:脚手架立杆间距1200MM, 大横杆间距1200MM, 小横杆间距1500MM, 脚手板满铺。
（如附图）。
搭设顺序:弹线→安放底座→首步架装在底座上→安装水平及斜向拉杆→铺设脚踏板(或平行架)插上驳芯→安装上一层钢管→装上锁臂。
用料情况:本工程满堂脚手架用料情况如下:部位搭设高度用料数量及规格基本层C-G轴 3.6米φ48钢管39385米, 重151吨入口门厅B-C轴 16.6米φ48钢管3096.4, 重11.9吨入口门厅A-B轴 17.4米φ48钢管1662.7米, 重6.35吨三、满堂脚手架搭设方案验算本方案以入口门厅16.6米高满堂脚手架为例, 验算各搭设参数。
◇荷载计算:立杆每米高自重: 38.4N脚手板自重: 250N/M2施工荷载: 2650N/M2扣件重量: 9.8N/个◇立杆轴心荷载计算:脚手架立杆自由高度按2.5M考虑。
其计算简图如附图所示。
N=H0P n+ab2(0.5n1q1+ηn2q2）式中:P n——每米架高脚手架总重量。
按115N/M考虑。
H0——立杆总高。
取17M。
a——立杆间距。
取1.5M。
b2——脚手架宽度。
取1.0M计算单元。
n1——满铺脚手板层数。
取4。
q1——脚手板自重。
取250N/M2n2——有效作业层数。
取2层。
q2——脚手板上施工荷载。
取5000N/M2η——脚手架内外立杆分配系数。
排架结构架体及模板支撑专项方案【1】设计说明本工程排架框梁支模高度大，且无侧向结构拉结，模板支撑搭设有一定难度。
拟按下述方案搭设（以下各标高框梁支撑均同顶部框梁支撑）：1、所有框梁均为梁下三排立杆支撑，立杆纵距750，支顶立杆可搁置在下层梁上。
2、每根立杆必须横纵水平杆与梁两侧立杆锁结，内外两侧支撑架体应串接成一个整体。
3、由于宽高比较大，必须按图设置横纵剪刀撑与水平支撑。
4、应与已浇筑结构层层拉结牢靠。
5、由于本工程两道框梁标高间距较大，架体与主体结构可供拉结的部位较少，连墙件间距多数为三步三跨或者更大，为有效降低风压，试验区部位支撑严禁挂任何布标，且除作业层外，其他部位可设安全平网和立网及挡脚板，但不宜使用密目网将架体全部封闭。
【2】设计简图模板支撑系统侧立面图上人马道根据实际情况按适当间距布置以上立杆位置可根据外檐挑板宽度做适当调整。
【3】架体构造要求【3.1】纵向水平杆、横向水平杆、脚手板1、纵向水平杆的构造符合下列规定：（1）纵向水平杆设置在立杆内侧，长度不小于3跨；（2）纵向水平杆接长采用对接扣件连接，对接搭接符合下列规定：1）纵向水平杆的对接扣件交错布置；2）两根相邻纵向水平杆的接头不设置在同步或同跨内；3）不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；4）各接头中心至最近主节点的距离不大于纵距的1/3（即0.5m）。
2、横向水平杆的构造符合下列规定：（1）主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。
主节点处两个直角扣件的中心距不大于150mm。
靠墙一端的外伸长度a不应大于0.4l，且不大于0.5m。
（2）作业层上非主节点处的横向水平杆，根据支承脚手板的需要等间距设置，最大间距不大于纵距的1/2。
3、脚手板的设置符合下列规定：（1）作业层脚手板应铺满、铺稳；（2）作业层端部脚手板探头长度取150mm，两端与支承杆可靠固定。
【3.2】立杆1、每根立杆底部设置底座和基础。
** 大 厦 工 程XX 宝** 团有 限公 司 XX 分公司X**厦工程项目部屋面悬挑支模架专项方目录一、编制依据第1页二、工程概况第1页三、支模架设计施工方案第2页四、搭设与拆除施工操作要求第2页五、检查与验收第5页六、安全管理第8页附：1、计算书；2、支模布置平、立面图及节点详图。
一、编制依据1、余** 厦工程设计图纸；2、余** 厦工程项目部施工组织设计；3、《建筑工程安全生产管理条例》；4、《混凝土结构工程施工质量验收规范》(GB50204－2002) ；5、《建筑结构荷载规范》(GB50009－2001)(2006 年版)；6、《混凝土结构设计规范》 (GB50010-2002)；7、《建筑施工扣件式钢管模板支架技术规程》(DB33/1035-2006) ；8、《危险性较大工程安全专项施工方案编制及专家论证审查办法》建质[2009]87 ；9、《建筑施工安全手册》( 杜荣军主编)；10、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ 130-2001) ；11、国家、省、市现行安全生产、文明施工的规定；12、我公司QEO三合一体系管理手册、程序文件、企业标准等有关文件；13、计算软件为品茗软件。
二、工程概况工程名称：余** 厦工程建设单XX市通** 设管理有限公司设计单位：XX省建** 究院勘察单位：XX**设计研究股份有限公司监理单位：XX市建** 理咨询有限公司施工单位：XX宝** 团有限公司建设地XX市南雷南路西侧、万年桥路北侧余** 厦用地面积13048 ㎡，由2幢23层及四层裙房组成，总面积为59473㎡；其中地上建筑面积49620㎡，一层地下建筑面积9853 ㎡；建筑高度87.2mm；裙房高度17.6m；为框架剪力墙结构。
屋顶结构在原来阳台的基础上悬挑1.6m，梁为250×700、300×900/700 梯形梁，板厚度为120mm，原来主体结构对应面为空洞，只构架柱梁，结构高度为 4.2m。
.........................................................................................................................................................................................................................4.1 组织管理 ...................................................... - 5 - 4.2 地基处理及要求................................................. - 6 - 4.3 模板搭设边界条件............................................... - 7 - 4.4 结构模板及支撑................................................. - 7 - 4.4 混凝土结构浇筑施工安排......................................... - 7 -......................................................5.1 钢管检测要求 .................................................. - 8 - 5.2 扣件检测要求 .................................................. - 8 -.....................................6.1 模板及支撑施工技术方案......................................... - 8 - 6.2 模板排架支撑构造要求.......................................... - 10 - 6.3 模板及支撑搭设施工控制要点.................................... - 11 - 6.4 结构混凝土浇捣施工技术措施.................................... - 13 - 6.5 模板及支撑拆除 ............................................... - 14 -................................7.1 质量管理体系 ................................................. - 17 - 7.2 安全保证管理体系 ............................................. - 18 -..................................8.1 施工质量管理 ................................................. - 18 - 8.2 模板工程控制 ................................................. - 19 -.............................9.1 模板安装安全技术管理措施...................................... - 20 - 9.2 模板拆除安全技术管理措施...................................... - 21 -.....................................................10.1 组织机构及职责 .............................................. - 22 - 10.2 应急物资的准备、维护、保养................................... - 22 - 10.3 预防措施 .................................................... - 22 -本工程一层平面 1-12 轴/A- N 轴线框架梁尺寸为350×1000 ㎜，400×1100 ㎜，450 ×1300 ㎜，集中线荷载 20kN/m2 以上，模板支撑体系属超过一定规模的危（wei）险性较大的分部份项工程范围；十层羽毛球场屋顶层高 10.500m，建造面积约 850m2，结构模板支撑的高度均超过 8m，也属超过一定规模的危（wei）险性较大的分部份项工程范围。
一、工程概况外墙立面装饰线条改造工程，施工层为地上以上，外脚手架均采用钢管脚手架搭设，施工单位为广东三穗建筑工程有限公司。
二、编制依据1、本工程建筑施工图2、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2023）3、《建筑施工安全检查标准》(JGJ59-99)三、钢管脚手架搭设方案a)本工程脚手架采用钢管搭设，密目式安全网全封闭防护，基础立杆落在混凝土地面上。
b)立杆纵距为 1.3～1.8m,立杆横距为0.7m,步距为 1.8m，内立杆距外墙边沿距离b1=0.3m。
c)使用范围：外墙立面装饰线条改造，只允许有两个步层同时作业。
设计活荷载为3KN/m2。
d)材料及规格选择：根据技术规范规定，各构配件规定如下：①钢管1)钢管应采用现行国家标准《直缝电焊钢管》（GB/T13793）或《低压流体输送用焊接钢管》（GB/T3092）中规定的3号普通钢管,其质量应符合现行国家标准《碳素结构钢》（GB/T700）中Q235-A级钢的规定。
2)钢管采用ф48×3.0的钢管，横向水平杆最大长度不大于2.0m，其它杆最大长度不大于6.0m，每根钢管的最大质量不应大于25kg。
3)新钢管的检查应符合以下规定：i.应有产品质量合格证；ii.应有质量检查报告，钢管材质检查方法应符合现行国家标准《金属拉伸实验方法》（GB/T228）的有关规定。
iii.钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛剌、压痕和深的划道。
iv.钢管外径、壁厚偏差在-0.5mm以内、钢管两端切斜偏差在1.7mm以内。
v.钢管必须涂上防锈漆。
4)旧钢管的检查应符合下列规定：i.表面锈蚀深度不应大于0.5mm，锈蚀检查应每年一次。
检查时，应在锈蚀严重的钢管中抽取三根，在每根锈蚀严重的部位横向截断取样检查，当锈蚀深度超过规定期不得使用。
ii.钢管弯曲变形应符合下表规定：iii.表3.1.4.b②扣件a)本工程扣件采用可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB15831）的规定。
