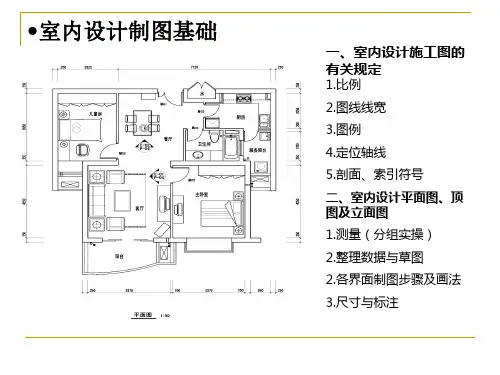

室内设计制图基础平面顶面立面

如何看建筑施工图（平面、立面、剖面图、设计说明。

1 建筑施工图的组成部分1。

建筑施工图的组成部分结构设计第一步就是看懂建筑施工图，建筑专业是整个建筑物设计的龙头,没有建筑设计其他专业也就谈不上设计了,所以看懂建筑施工图就显得格外重要.大体上建筑施工图包括以下部分:图纸目录，门窗表，建筑设计总说明，一层~屋顶的平面图，正立面图，背立面图，东立面图，西立面图，剖面图（视情况，有多个），节点大样图及门窗大样图,楼梯大样图（视功能可能有多个楼梯及电梯）。

作为一个结构设计师必须认真严谨的把建筑图理一遍,不懂的地方需要向建筑及建筑图上涉及的其他专业请建，要做到绝对明了建筑的设计构思和意图。

2。

图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况。

门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法，这对大家在结构中计算荷载是必不可少的。

3。

建筑设计总说明建筑设计总说明对结构设计是非常重要的，因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据,比如：建筑物所处位置（结构中用以确定设防列度及风载雪载)，黄海标高（用以计算基础大小及埋深桩顶标高等，没有黄海标高,施工中根本无法施工）,墙体做法地面做法楼面做法。

.等等做法（用以确定各部分荷载),总之看建筑设计说明时不能草率，这是结构设计正确与否非常重要的一个环节。

4。

建筑平面图建筑平面图就比较直观了，主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等。

而一层平面图在进行上部结构建模中是不需要的(有架空层及地下室等除外），一层平面图是在做基础时使用，至于如何真正的做结构设计本文不详述，这里只讲如何看建筑施工图。

作为结构设计师在看平面图的同时,需要考虑建筑的柱网布置是否合理，不当之处应该讲出理由说服建筑修改,通常不影响建筑功能及使用效果上的修改，建筑也是会同意修改的，如果建筑不改那就只有哭哭再看图（人家是老大，没办法的.。

室内设计制图基本知识1 ．2 ．1 室内设计制图概述1 ．室内设计制图的概念室内设计图是室内设计人员用来表达设计思想、传达设计意图的技术文件，是室内装饰施工的依据。

室内设计制图就是根据正确的制图理论及方法，按照国家统一的室内制图规范将室内空间六个面上的设计情况在二维图面上表现出来，它包括室内平面图、室内顶棚平面图、室内立面图、室内细部节点详图等。

建设部颁布的《房屋建筑制图统一标准》GB ／T 50001--2001 和《建筑制图标准》GB ／T 50104--2001 是室内设计手工制图和计算机制图的依据。

2 ．室内设计制图的方式室内设计制图有手工制图和电脑制图两种方式。

手工制图又分为徒手绘制和工具绘制两种方式。

手工制图应该是设计师必须掌握的技能，也是学习AutoCAD 2006 软件或其他电脑绘图软件的基础。

尤其是徒手绘画，往往是体现设计师素养和职场上的闪光点。

采用手工绘图的方式可以绘制全部的图纸文件，但是需要花费大量的精力和时间。

电脑制图是指操作绘图软件在电脑上画出所需图形，并形成相应的图形文件，通过绘图仪或打印机将图形文件输出，形成具体的图纸。

一般情况下，手绘方式多用于方案构思、设计阶段，电脑制图多用于施工图设计阶段。

这两种方式同等重要，不可偏废。

在本书里，我们重点讲解应用AutoCAD 2006 绘制室内设计图，对于手绘不做具体介绍，读者若需要加强这项技能，可以参看其他相关书籍。

3 ．室内设计制图程序室内设计制图的程序是跟室内设计的程序相对应的。

室内设计一般分为方案设计阶段和施工图设计阶段。

方案设计阶段形成方案图( 有的书籍将该阶段细分为构思分析阶段和方案图阶段) ，施工图设计阶段形成施工图。

方案图包括平面图、顶棚图、立面图、剖面图及透视图等，一般要进行色彩表现，它主要用于向业主或招标单位进行方案展示和汇报，所以其重点在于形象地表现设计构思。

施工图包括平面图、顶棚图、立面图、剖面图、节点构造详图及透视图，它是施工的主要依据，因此它需要详细、准确的表示出室内布置、各部分的形状、大小、材料、构造做法及相互关系等各项内容。

福建省工程建设地方标准DBJ/T 13-123-2010住房和城乡建设部备案号：J 11570-2010建筑装饰装修工程设计制图标准Standard for Building DecorationEngineering Design Drawing.2010-05-13发布2010-06-15实施福建省住房和城乡建设厅发布福建省工程建设地方标准建筑装饰装修工程设计制图标准Standard for Building DecorationEngineering Design Drawing.DBJ/T 13—123—2010住房和城乡建设部备案号：J 11618—2010主编单位：厦门市建筑装饰协会批准部门：福建省住房和城乡建设厅实施日期：2010年06月15日2010年福州福建省住房和城乡建设厅关于批准发布工程建设地方标准《建筑装饰装修工程设计制图标准》的通知闽建科[2010]18号各设区市建设局，厦门市市政园林局、泉州市公用事业局：由厦门市建筑装饰协会主编的《建筑装饰装修工程设计制图标准》，经审查，批准为福建省工程建设地方标准，编号为DBJ/T13—123—2010，自2010年06月15日起实施。

施行中有什么问题和意见请函告省厅科技处。

该标准由省厅负责管理。

二○一○年五月十三日关于同意福建省《建筑装饰装修工程设计制图标准》地方标准备案的函建标标备[2010]67号福建省住房和城乡建设厅：你厅《关于报送福建省工程建设地方标准<建筑装饰装修工程设计制图标准>备案的函》（闽建科函[2010]59号）收悉。

经研究，同意该标准作为“中华人民共和国工程建设地方标准”备案，其备案号为：J11618-2010该项标准的备案公告，将刊登在近期出版的《工程建设标准化》刊物上。

中华人民共和国住房和城乡建设部标准定额司二○一○年五月十八日前言本标准是根据福建省建设厅关于印发《福建省建设厅2008年科学技术项目计划》的通知（闽建科[2008]38号）中“工程建设地方标准编制计划项目”的要求，由厦门市建设与管理局组织厦门市建筑装饰协会等单位共同编制而成。

1 平面图4.1.1 平面图的方向宜与总图方向一致。

平面图的长边宜与横式幅面图纸的长边一致。

4.1.2 在同一张图纸上绘制多于一层的平面图时，各层平面图宜按层数由低向高的顺序从左至右或从下至上布置。

4.1.3 除顶棚平面图外，各种平面图应按正投影法绘制。

4.1.4 建筑物平面图应在建筑物的门窗洞口处水平剖切俯视（屋顶平面图应在屋面以上俯视），图内应包括剖切面及投影方向可见的建筑构造以及必要的尺寸、标高等，如需表示高窗、洞口、通气孔、槽、地沟及起重机等不可见部分，则应以虚线绘制。

4.1.5 建筑物平面图应注写房间的名称或编号。

编号注写在直径为6mm细实线绘制的圆圈内，并在同张图纸上列出房间名称表。

4.1.6 平面较大的建筑物，可分区绘制平面图，但每张平面图均应绘制组合示意图。

各区应分别用大写拉丁字母编号。

在组合示意图中要提示的分区，应采用阴影线或填充的方式表示。

4.1.7 顶棚平面图宜用镜像投影法绘制。

4.1.8 为表示室内立面在平面图上的位置，应在平面图上用内视符号注明视点位置、方向及立面编号（图4.1.8）。

符号中的圆圈应用细实线绘制，根据图面比例圆圈直径可选择8～12mm。

立面编号宜用拉丁字母或阿拉伯数字。

内视符号如下所示：2 立面图4.2.1 各种立面图应按正投影法绘制。

4.2.2 建筑立面图应包括投影方向可见的建筑外轮廓线和墙面线脚、构配件、墙面做法及必要的尺寸和标高等。

4.2.3 室内立面图应包括投影方向可见的室内轮廓线和装修构造、门窗、构配件、墙面做法、固定家具、灯具、必要的尺寸和标高及需要表达的非固定家具、灯具、装饰物件等（室内立面图的顶棚轮廓线，可根据具体情况只表达吊平顶或同时表达吊平顶及结构顶棚）。

4.2.4 平面形状曲折的建筑物，可绘制展开立面图、展开室内立面图。

圆形或多边形平面的建筑物，可分段展开绘制立面图、室内立面图，但均应在图名后加注“展开”二字。

4.2.5 较简单的对称式建筑物或对称的构配件等，在不影响构造处理和施工的情况下，立面图可绘制一半，并在对称轴线处画对称符号。
