机械设计习题及答案

机械设计基础典型试题1一、填空题：（每题2分,共20分）1、设计时凸轮的轮廓曲线取决于_______________________________________。

2、渐开线齿廓形状取决于________大小。

3、普通螺纹的牙型为_______________形。

4、刚性联轴器无补偿__________的能力。

5、当滚子链的链节数为奇数时.接头要用_____________________。

6、阿基米德蜗杆在轴面的齿廓为______________________________。

7、槽轮轮机构常由___________________________________等组成。

8、滚动轴承72211AC中“11”表示___________________9、斜齿轮的____________参数为标准参数.____________参数为计算参数。

10、所谓高副就是指两构件的直接接触为_______________________。

二、判断题：（每题5分,共25分）1．（）根据曲柄存在的条件已判定铰接四杆机构中存在曲柄.则此机构是不会成为双摇杆机构的。

2．（）普通平键联接是依靠键的上下两面的摩擦力来传递扭距的。

3．（）三角形螺纹具有较好的自锁性能。

螺纹之间的摩擦力及支承面之间的摩擦力都能阻止螺母的松脱。

所以就是在振动及交变载荷作用下.也不需要防松。

4．（）m.d.ha＊ c＊都是标准值的齿轮是标准齿轮。

5．（）渐开线标准直齿圆柱齿轮传动.由于安装不准确.产生了中心距误差.但其传动比的大小仍保持不变。

三、简答题：（20分）1、简述滚动轴承的3类、6类、7类的类型名称及应用特点。

2、分析比较带传动的弹性滑动和打滑现象。

四、综合题（1 题2分.2题8分.3题5分.共15分）已知一四杆机构各杆长为AB = 50㎜ .BC = 90㎜ .CD = 80㎜.AD = 100 ㎜。

1、以何杆为机架杆时可得到双曲柄机构？2、若以AD杆为机架杆.此机构为什么机构？用作图法求作极位夹角.并计算行程速比系数K。

第一章绪论（1）1-2 现代机械系统由哪些子系统组成, 各子系统具有什么功能？（2）答: 组成子系统及其功能如下:（3）驱动系统其功能是向机械提供运动和动力。

（4）传动系统其功能是将驱动系统的动力变换并传递给执行机构系统。

第二章执行系统其功能是利用机械能来改变左右对象的性质、状态、形状或位置, 或对作业对象进行检测、度量等, 按预定规律运动, 进行生产或达到其他预定要求。

第三章控制和信息处理系统其功能是控制驱动系统、传动系统、执行系统各部分协调有序地工作, 并准确可靠地完成整个机械系统功能。

第四章机械设计基础知识2-2 什么是机械零件的失效？它主要表现在哪些方面？答：（1）断裂失效主要表现在零件在受拉、压、弯、剪、扭等外载荷作用时, 由于某一危险截面的应力超过零件的强度极限发生的断裂, 如螺栓的断裂、齿轮轮齿根部的折断等。

（2）变形失效主要表现在作用在零件上的应力超过了材料的屈服极限, 零件产生塑性变形。

（3）表面损伤失效主要表现在零件表面的腐蚀、磨损和接触疲劳。

2-4 解释名词: 静载荷、变载荷、名义载荷、计算载荷、静应力、变应力、接触应力。

答: 静载荷大小、位置、方向都不变或变化缓慢的载荷。

变载荷大小、位置、方向随时间变化的载荷。

名义载荷在理想的平稳工作条件下作用在零件上的载荷。

计算载荷计算载荷就是载荷系数K和名义载荷的乘积。

静应力不随时间变化或随时间变化很小的应力。

变应力随时间变化的应力, 可以由变载荷产生, 也可由静载荷产生。

（1）2-6 机械设计中常用材料选择的基本原则是什么？（2）答：机械中材料的选择是一个比较复杂的决策问题, 其基本原则如下：①材料的使用性能应满足工作要求。

使用性能包含以下几个方面:②力学性能③物理性能④化学性能①材料的工艺性能应满足加工要求。

具体考虑以下几点:②铸造性③可锻性④焊接性⑤热处理性⑥切削加工性①力求零件生产的总成本最低。

主要考虑以下因素:②材料的相对价格③国家的资源状况④零件的总成本2-8 润滑油和润滑脂的主要质量指标有哪几项？答: 衡量润滑油的主要指标有: 粘度（动力粘度和运动粘度）、粘度指数、闪点和倾点等。

机械设计基础复习题（一）一、判断题：正确的打符号√，错误的打符号×1．在实际生产中，有时也利用机构的"死点"位置夹紧工件。

( )2. 机构具有确定的运动的条件是：原动件的个数等于机构的自由度数。

( ) 3．若力的作用线通过矩心，则力矩为零。

( )4．平面连杆机构中，连杆与从动件之间所夹锐角称为压力角。

( )5．带传动中，打滑现象是不可避免的。

( )6．在平面连杆机构中，连杆与曲柄是同时存在的，即只要有连杆就一定有曲柄。

( )7．标准齿轮分度圆上的齿厚和齿槽宽相等。

( )8．平键的工作面是两个侧面。

( )910．螺纹中径是螺纹的公称直径。

（）1112．在运动副中，高副是点接触，低副是线接触。

1314151617 ( ) 18．代号为6205( )( )．直齿圆柱齿轮的正确啮合条件是相等，相等。

带传动设计中，为了限制带的弯曲应力，应对带轮的加以限制。

4．硬齿面齿轮常用渗碳淬火来得到，热处理后需要加工。

5．要将主动件的连续转动转换为从动件的间歇转动，可用机构。

6．轴上零件的轴向固定方法有、、、等。

7．常用的滑动轴承材料分为、、三类。

8．齿轮轮齿的切削加工方法按其原理可分为和两类。

9．凸轮机构按从动件的运动形式和相对位置分类，可分为直动从动件凸轮机构和凸轮机构。

10．带传动的主要失效形式是、及带与带轮的磨损。

11．蜗杆传动对蜗杆导程角和蜗轮螺旋角的要求是两者大小和旋向。

闭式蜗杆传动必须进行以控制油温。

12．软齿面齿轮常用中碳钢或中碳合金钢制造，其中大齿轮一般经处理，而小齿轮采用处理。

13．若要将主动件的往复摆动转换为从动件的间歇转动，可用机构。

14．只传递扭矩而不受弯矩的轴称为，同时承受扭矩和弯矩的轴称为。

15．滑动轴承与轴颈表面直接接触的部分称为。

三、单项选择题1．作用在刚体上的二力平衡条件是( )。

A．大小相等、方向相反、作用线相同、作用在两个相互作用物体上B．大小相等、方向相反、作用线相同、作用在同一刚体上C．大小相等、方向相同、作用钱相同、作用在同一刚体上D．大小相等、方向相反、作用点相同2．下列机构中，不属于间歇机构的是( )。

机械设计习题第一章机械设计概述思考题1.1 一部完整的机器由哪几部分组成?1.2 设计机器时应满足哪些基本要求?1.3 设计机械零件时应满足哪些基本要求?1.4 机械零件的计算准则与失效形式有什么关系? 常用的计算准则有哪些? 它们各针对什么失效形式?1.5 什么叫机械零件的可靠度?它与零件的可靠性有什么关系? 机械零件的可靠度与失效率有什么关系?1.6 机械零件的设计计算有哪两种方法? 它们各包括哪些内容? 各在什么条件下采用?1.7 机械零件设计的一般步骤有哪些? 其中哪个步骤对零件尺寸的确定起决定性的作用? 为什么?1.8 选择零件材料时要了解材料的哪些主要性能? 合理选择零件材料的原则是什么?1.9 机械设计时为什么要考虑零件的结构工艺性问题? 主要应从哪些方面来考虑零件的结构工艺性?1.10 什么是标准化、系列化和通用化?标准化的重要意义是什么?1.11 机械设计方法通常分哪两大类?简述两者的区别和联系。

1.12 什么是传统设计方法?传统设计方法又分哪3种? 各在什么条件下被采用?1.13 什么是现代设计方法?简述现代设计方法的特点。

第四章带传动思考题4.1 按工作原理的不同，带传动的主要类型有哪些?各自适用于什么场合?4.2 V带传动为什么比平带传动的承载能力大?4.3 影响带传动承载能力的因素有哪些? 如何提高带传动的承载能力?4.4 什么是弹性滑动? 什么是打滑? 它们对带传动有何影响? 是否可以避免?4.5 一般情况下，带传动的打滑首先发生在大带轮上还是小带轮上? 为什么?4.6 简述V带传动的极限有效拉力F elim与摩擦系数f，小带轮包角α1及初拉力F0之间的关系。

4.7 分析带传动工作时带截面上产生的应力及其分布，并指出最大应力发生处。

4.8 简述带传动的主要失效形式和设计准则。

4.9 机械传动系统中，为什么一般将带传动布置在高速级?4.10 如何确定小带轮的直径?4.11 为什么V 带剖面的楔角为40°，而带轮的槽角则为32°、34°、36°或38°? 4.12 试说明公式L K K P P P α)(00'0∆+=中各符号的含义。

大学机械设计基础考试练习题及答案11.[单选题]蜗杆传动比i12=n1/n2的范围一般是( )。

A)1-8B)8~80C)80~120答案:B解析:2.[单选题]向心滑动轴承,载荷及转速不变,宽径比不变,若直径增大1倍,则轴承的平均压强P与圆周速度I/的乘积pv值为原来的( )倍。

A)1/2B)1/4C)2答案:A解析:3.[单选题]圆柱压缩螺旋弹簧的最大切应力r。

发生在簧丝的( )。

A)内侧B)中心C)外侧答案:A解析:4.[单选题]已知在循环变应力作用下的最大应力为60MPa,最小应力为-60 MPa，那么这个应力叫做（）。

A)静应力B)脉动循环变应力C)对称循环变应力答案:C解析:5.[单选题]载荷变化不大,转速较低,两轴较难对中,宜选( )。

A)刚性固定式联轴器B)刚性可移式联轴器C)弹性联轴器答案:B解析:6.[单选题]在齿轮强度计算中，可靠性要求与安全系数取值之间的关系是( )A)可靠度要求越低，安全系数取值越大B)可靠度要求越高，安全系数取值应越大C)失效概率要求越小，安全系数取值应越小答案:B解析:7.[单选题]要求防腐蚀处宜采用( )铆钉。

A)半圆头B)沉头C)平截头答案:C解析:8.[单选题]蜗杆传动的传动比i12=n1/n2( )。

A)d2/d1B)d2tanl/d1C)d2/(d1tanl)答案:C解析:9.[单选题]某一滚动轴承,当所受当量动载荷增加时,其基本额定动载荷( )。

A)增加B)不变C)减小答案:B解析:10.[单选题]下列滚动轴承中哪类轴承的极限转速最高？ （ ）A)深沟球轴承B)角接触球轴承C)推力球轴承答案:A解析:11.[单选题]由于( )在结晶过程中收缩率较小，不容易产生缩孔、缩松以及开裂等缺陷，所以应用较广泛。

A)可锻铸铁B)球墨铸铁C)灰铸铁答案:C解析:12.[单选题]机械周期性速度波动计算飞轮转动惯量时,最大盈亏功A,。

为一个周期内( )。

A)最大盈功与最大亏功的代数和B)最大盈功与最大亏功的代数差C)各段盈亏功的代数和答案:B解析:13.[单选题]直齿锥齿轮是按( )的当量直齿圆柱齿轮进行强度计算的。

第一章绪论1-1机器的基本组成要素是什么？答：机械零件1-2什么是零件？什么是构件？什么是部件？试各举三个实例。

答：零件是组成机器的不可拆的基本单元，即制造的基本单元。

如齿轮、轴、螺钉等。

构件是组成机器的运动的单元，可以是单一整体也可以是由几个零件组成的刚性结构，这些零件之间无相对运动。

如内燃机的连杆、凸缘式联轴器、机械手的某一关节等。

部件是由一组协同工作的零件所组成的独立制造或独立装配的组合体，如减速器、离合器、联轴器。

1-3什么是通用零件？什么是专用零件？答：通用零件在各种机器中经常都能用到的零件，如：齿轮、螺钉、轴等。

在特定类型的机器中才能用到的零件，如：涡轮机的叶片、内燃机曲轴、减速器的箱体等。

1-4机械设计课程研究的内容是什么？答：机械系统设计的基础知识和一般尺寸和参数的通用零件设计方法。

第二章机械设计总论2-1答：一台完整的机器通常由原动机、执行部分和传动部分三个基本部分组成。

原动机是驱动整部机器以完成预定功能的动力源；执行部分用来完成机器的预定功能；传动部分是将原动机的运动形式、运动及动力参数转变为执行部分所需的运动形式、运动及动力参数。

2-2答：设计机器应满足使用功能要求、经济性要求、劳动保护要求、可靠性要求及其它专用要求。

设计机械零件应满足避免在预定寿命期内失效的要求、结构工艺性要求、经济性要求、质量小的要求和可靠性要求。

2-3答：机械零件常见的失效形式：整体断裂、过大的残余变形、零件的表面破坏以及破坏正常工作条件引起的失效等。

常用的计算准则主要有强度准则、刚度准则、寿命准则、振动稳定性准则和可靠性准则。

2-4答：强度要求为确保零件不发生断裂破坏或过大的塑性变形。

强度条件为[]σσ≤。

提高机械零件的强度，可以采取：a、采用强度高的材料，使零件具有足够的截面尺寸；b、合理地设计零件的截面形状，增大截面的惯性矩；c、采用热处理和化学处理方法，提高材料的力学性能；d、提高运动零件的制造精度，降低工作时的动载荷；e、合理配置零件的位置，降低作用于零件上的载荷等。

机械设计习题库（含参考答案）一、单选题（共50题，每题1分，共50分）1、机构具有相对运动的条件是（）A、机构的自由度数目小于主动件数目B、机构的自由度数目大于主动件数目C、机构的自由度数目大于等于主动件数目D、机构的自由度数目等于主动件数目正确答案：D2、杆长不等的铰链四杆机构，若以最短杆为机架，则是（）机构A、双曲柄B、双曲柄或双摇杆C、双摇杆D、曲柄摇杆正确答案：B3、驱动力与运动方向的夹角为压力角，驱动力与径向方向的夹角为传动角，二者之和是( ).A、90°B、60°C、30°D、60°正确答案：A4、在高速运转的情况下，下列哪种轴承可以代替推力轴承？（）A、润心球轴承B、滚针轴承C、圆锥滚子轴承D、向心球轴承正确答案：D5、对于i12=n1/n2说法最正确的是( )A、表示圆柱齿轮传动比B、1为主动轮，2为从动轮C、表示蜗杆蜗轮传动比D、表示圆锥齿轮传动比正确答案：B6、浇铸巴氏合金轴瓦首先清理轴瓦基体然后对轴瓦基体浇铸表面（）A、镀铬B、镀铜C、镀锡D、镀锌正确答案：C7、以下哪个不是滚动轴承的结构特征（）？A、接触角B、偏转角C、游隙D、偏移角正确答案：B8、基本周转轮系是由（）构成。

A、行星轮、惰轮和中心轮B、行星轮和中心轮C、行星轮、行星架和中心轮D、行星轮、惰轮和行星架正确答案：C9、蜗杆传动的精度有（）个等级A、12B、7C、8D、9正确答案：A10、轴的结构形状和尺寸应尽量满足加工、装配和维修的要求。

为此常采用的措施（）①当某一轴段需车制或磨销加工时，应留有退刀槽或砂轮越程槽；②轴上所有鏪槽应沿轴的同一母线布置；③为了便于所有轴上零件的装配和去除毛刺，轴端及轴肩一般均应制45度的倒角。

过盈配合轴段的装入端加工出半锥圆角为30度的导向锥面；④为便于加工，应使轴上直径相近的圆角、倒角、键槽和越程槽等尺寸一致A、①②③B、①③C、①②③④D、②④正确答案：C11、我国国家标准规定的标准压力角为( )A、60°B、90°C、20°D、30°正确答案：C12、根据轴的载荷性质分：（）①心轴②传动轴③转轴A、①②③B、①③C、②③D、①②正确答案：A13、铰链四杆机构中，与机架相连，并能实现360°旋转的构件是（）A、摇杆B、机架C、曲柄D、连杆正确答案：C14、常见的推力滑动轴承有实心、空心、（）、多环。

机械设计复习题及答案(一)连接。

1.楔键联接传动中，键的工作面(承载面)是楔键的上下面。

2.普通平键联接中，键的工作面(承载面、受力面)是左右两个侧面。

3.普通平键的截面尺寸b×h是由键连接处轴径在查找手册的标准选定;强度让算时键的工作长度如何确定?根据轮毂的长度和键的强度5.根据工作原理，螺纹联接防松的措施有摩擦防松、机械防松和破坏螺旋副运动关系防松。

6.在常用的螺纹连接中，自锁性能最好(摩擦力最大)的螺纹牙型是牙型角度为60°的三角形螺纹。

7.被联接件受横向载荷作用时，如采用普通螺栓联接，则螺栓受到的是拉力。

8.在螺纹联接中，当两个被联接件之一太厚，不宜制成通孔且经常拆卸，往往可采用双头螺柱连接。

9.4种螺纹连接的特点与适用场合。

螺栓、螺钉、双头螺柱、紧定螺钉10.防松的根本目的是什么?。

避免自动松脱，防止螺旋副的相对运动，防止螺母和螺栓之间的相对运动。

11.螺纹的公称尺寸是哪个?。

外螺纹的大径(二)传动。

1.带正常传动(同步带传动除外)时不能保证精确传动比的原因是带的弹性滑动。

2.带工作时截面上产生的应力有松紧边拉应力、__弯曲应力__、离心拉应力。

应力最大?紧边绕上小带轮处3.带传动是靠摩擦力工作的，所以把带轮的侧面做的粗糙一些，可提高承载能力,合适吗?不合适，带传动中不可避免存在弹性滑动，摩擦力增大了，皮带容易磨损，减少了皮带的使用寿命。

4.设计链传动时，链节数最好取偶数。

奇数。

过渡5.链传动工作时传动比不准确，主要是由于链传动中存在多边形效应。

6.在滚子链传动中，链节距p越小，则链承载能力越小，传动的动载荷小。

7.标准齿轮的齿形系数Y F只与齿数有关，而与模数无关。

8.一对齿轮传动中，Z1<Z2，材料不同，硬度不同，其齿面接触应力σH1=σH2。

但齿根弯曲应力σF1≠σF2。

9.对于直齿圆柱齿轮传动，其齿根弯曲疲劳强度主要取决于模数和齿宽。

10.对于直齿圆柱齿轮传动，齿面接触疲劳强度主要取决于中心距和齿宽:是错误的。

南昌工程学院机械设计基础习题与解答一、选择题1. 曲柄摇杆机构中;摇杆为主动件时; B 死点位置..A不存在 B曲柄与连杆共线时为 C摇杆与连杆共线时为2. 曲柄摇杆机构中;曲柄为主动件时; C 死点位置..A曲柄与连杆共线时 B摇杆与连杆共线时 C不存在3. 为保证四杆机构良好的机械性能; B不应小于最小许用值..A压力角； B传动角 C极位夹角4. 平面四杆机构无急回特性时的行程速比系数 C ..AK＞1 BK＜1 CK=15. 在双曲柄机构中;已知三杆长度为a=80mm;b=150mm;c=120mm;则d杆长度为 B ..A＜110mm B110mm≤d≤190mm C≥190mm6. 凸轮机构中的压力角是指 A 间的夹角..A凸轮上接触点的法线与从动件的运动方向B凸轮上接触点的法线与该点线速度C凸轮上接触点的切线与从动件的运动方向7. B 决定了从动杆的运动规律..A凸轮转速 B凸轮轮廓曲线 C凸轮形状8. 凸轮机构中;基圆半径是指凸轮转动中心至_C_向径..A理论轮廓线上的最大 B实际轮廓线上的最大C理论轮廓线上的最小 D实际轮廓线上的最小9. 在曲柄滑块机构中;当取滑块为原动件时;_C_死点位置..A有一个 B没有 C有两个 D有三个10.对于铰链四杆机构;当满足杆长之和的条件时;若取__C_为机架;将得到双曲柄机构..A最长杆 B与最短杆相邻的构件C最短杆 D与最短杆相对的构件11.曲柄摇杆机构中;曲柄为主动件;则传动角是_B_..A摇杆两个极限位置之间的夹角 B连杆与摇杆之间所夹锐角C连杆与曲柄之间所夹锐角 D摇杆与机架之间所夹锐角12.普通平键联接传递动力是靠 B ..A两侧面的摩擦力 B两侧面的挤压力C上下面的挤压力 D上下面的摩擦力13.设计键联接的几项主要内容是：a按轮毂长度选择键的长度；b按要求选择键类型；c按内径选择键的剖面尺寸；d进行必要强度校核..具体设计时一般顺序为 B ..Ab-a-c-d Bb-c-a-d Ca-c-b-d Dc-d-b-a14.平键联接能传递的最大扭矩为T;现要传递的扭矩为1.5T;则应 D ..A把键长增大到1.5倍 B把键宽增大到1.5倍C把键高增大到1.5倍 D安装一对平键15.拧紧螺母时的功率主要与螺纹的 D 有关..A升角 B线数 C螺距和牙型角 D升角和牙型角16.螺纹联接是一种 A ..A可拆联接 B不可拆联接C具有防松装置的为不可拆联接;否则为可拆联接D具有自锁性能的为不可拆联接;否则可拆17.被联接件受横向外力时;如采用普通螺纹联接;则螺栓可能失效的形式为 B ..A剪切与挤压破坏 B拉断 C拉扭断裂18.键联接的主要用途是使轮与轮毂之间_C_..A沿轴向固定并传递轴向力 B沿轴向可作相对滑动并具由导向性C沿周向固定并传递转距 D安装拆卸方便19.采用螺纹联接时;若被联接件总厚度较大;且材料较软;在需要经常装拆的情况下宜采用_B_..A螺栓联接 B双头螺柱联接 C螺钉联接20.用于薄壁零件联接的螺纹;宜采用_B_..A梯形螺纹 B三角形细牙螺纹 C三角形粗牙螺纹21.为使三角带传动中各根带受载均匀;带的根数不宜超过 D 根..A4 B6 C2 D1022.普通V带传动和平型带传动相比较;其主要优点是 B ..A在传递相同功率时;尺寸较小 B传动效率高C带的寿命长 D带的价格便宜23.标准普通V带型号的选定;取决于 A ..A传递的功率 B带的线速度 C带的圆周力 D高速轴上的扭矩24.工作条件与型号一定的普通V带;其寿命随小带轮直径的增大而 B ..A降低 B增大 C不变25.带传动的中心距与小带轮的直径一致时;若增大传动比;则小带轮上的包角 A ..A减小 B增大 C不变26.一定型号的三角带传动;若小带轮直径一定;增大其传动比;则带绕过大带轮上的弯曲应力 A ..A减小 B增大 C不变27.带在工作时产生弹性滑动;是由于 C ..A带不是绝对挠性件 B带与带轮间的摩擦系数偏低C带的紧边与松边拉力不等 D带绕过带轮产生离心力28.带传动的主动轮直径d1=180mm;转速n1=940r/min;从动轮直径d2=710;转速n=233r/min;则滑动系数ε为 D ..2A1.2﹪ B1.5﹪ C1.8﹪ D2.2﹪29.在具体设计三角带传动时：a确定带轮直径d1;d2；b选用带的型号；c确定带的长度L；d确定带的根数Z；e选定初步中心距a0；f计算实际中心距a；g计算作用在轴上的压力F..以上各项目进行的顺序为 C ..Aa-b-c-e-f-d-g Ba-b-d-e-c-f-g Cb-a-e-c-f-d-g Db-a-e-f-c-d-g30.带传动主要是依靠 B 来传递运动和动力..A带和两轮接触面之间的正压力 B带的紧边拉力B带和两轮接触面之间的摩擦力 D带松边拉力31.一对齿轮啮合时;两齿轮的 C 始终相切..A分度圆 B基圆 C节圆 D齿根圆32.一对齿轮要正确啮合;它们的_C_必须相等..A直径 B宽度 C模数 D齿数33.一个齿轮上的圆有 B ..A齿顶圆和齿根圆 B齿顶圆;分度圆;基圆和齿根圆C齿顶圆;分度圆;基圆;节圆;齿根圆34.一标准直准圆柱齿轮的周节齿距p=15.7mm;齿顶圆的直径为d a=400mm;则该齿轮的齿数为_B_..A82 B78 C80 D7635.一个渐开线圆柱齿轮上有两个可见圆： D ;和两个不可见圆： D ..A分度圆、齿顶圆；基圆、齿根圆B齿顶圆、基圆；分度圆、齿根圆C分度圆、基圆；齿顶圆、齿根圆D齿顶圆、齿根圆；分度圆、基圆36.渐开线齿廓基圆上的压力角 C ..A大于零 B小于零 C等于零 D等于20°37.用齿条型刀具范成加工渐开线直齿圆柱齿轮;当齿数_ B _时;将发生根切现象..A Z=17B Z<17C Z>17D Z=1438.阿基米德圆柱蜗杆的_C_模数;应符合标准数值..A端面 B法向 C轴向 D无39.当两轴距离较远;且要求传动比准确;宜采用_C_..A带传动 B一对齿轮传动 C轮系传动40.汽车下部;由发动机、变速器、通过万向联轴器带动后轮差速器的轴;是_C_..A心轴 B转轴 C传动轴41.两轴在空间交错90°的传动;如已知传递载荷及传动比都较大;则宜选用_C_..A螺旋齿轮传动 B斜齿圆锥齿轮传动 C蜗轮蜗杆传动42.工作时承受弯矩并传递转矩的轴;称为_B_..A心轴 B转轴 C传动轴43.最常用来制造轴的材料是_B_..A20号钢 B45号钢 C40Cr钢 D38CrMoAlA钢44.设计一根齿轮轴;材料采用45钢;两支点用向心球轴承支承;验算时发现轴的刚度不够;这时应_D_..A将球轴承改为滚子轴承 B将滚动轴承改为滑动轴承C换用合金钢制造轴 D适当增加轴的直径45.轴环的用途是_D_..A作为轴加工时的定位面 B提高轴的刚度C提高轴的强度 D使轴上零件获得轴向定位46.当轴上安装零件要承受轴向力时;采用_A_来进行轴向定位时;所承受的轴向力较大..A圆螺母 B紧定螺钉 C弹性挡圈47.增大轴在剖面过度处的圆角半径;其优点是_B_..A使零件轴向定位比较可靠 B降低应力集中 C使轴的加工方便48.在轴的初步计算中;轴的直径是按_B_来初步确定的..A弯曲强度 B扭转强度 C轴段的长度 D轴段上零件的孔径49.作用在转轴上的各种载荷中;能产生对称循环弯曲应力的是_B_..A轴向力 B径向力 C转矩 D由不平衡质量所引起的离心力50.安装齿轮的轴;若弯曲变形超过限度;会造成_C_..A轮齿发生干涉现象B齿根应力集中现象严重C沿齿宽方向发生偏载51.设计工作转速n不高的轴;应使它的转速n0为工作转速的_D_..A0.7倍以下 B0.7～1倍 C1～1.5倍 D1.5倍以上52.一般来说; A 更能承受冲击; A 更适合于较高的转速下工作..A滚子轴承；球轴承 B球轴承；滚子轴承53.在正常条件下;滚动轴承的主要失效形式是_B_..A滚动体碎裂 B滚动体与滚道的工作表面产生疲劳点蚀C保持架破坏 D滚道磨损54.通常情况下;避免滚子从动件凸轮机构运动失真的合理措施是_B_..A增大滚子半径 B减小滚子半径C增大基圆半径 D减小基圆半径二、判断题× 1. 运动副是联接;联接也是运动副..√ 2. 机构都是可动的..× 3. 机器是由机构组合而成的;机构的组合一定就是机器..√ 4. 曲柄滑块机构滑块为主动时;有死点位置..√ 5. 摆动导杆机构有急回特性..√ 6. 曲柄的极位夹角θ越大;机构的急回特性也越显着..× 7. 在实际生产中;机构的“死点”位置对工作都是不利的;处处都要考虑克服.. × 8. 在平面连杆机构中;连杆与曲柄是同时存在的;即有连杆就有曲柄..× 9. 凸轮转速的高低;影响从动杆的运动规律..√ 10. 凸轮机构中;凸轮最大压力角出现于凸轮轮廓坡度较陡的地方..× 11. 外啮合槽轮机构;槽轮是从动件;而内啮合槽轮机构;槽轮是主动件..× 12. 普通平键联接是依靠键的上下两平面间的摩擦力来传递扭矩的..√ 13. 带传动中弹性滑动现象是不可避免的..√ 14. 分度圆上压力角的变化;对齿廓的形状有影响..× 15. 速比公式i12 = n1/n2= Z2/Z1不论对齿轮传动还是蜗杆传动都成立..√ 16. 在任意圆周上;相邻两轮齿同侧渐开线间的距离;称为该圆上的齿距..√ 17. 同一模数和同一压力角;但不同齿数的两个齿轮;可以使用一把齿轮刀具进行加工..× 18. m;d;h a*;c*都是标准值的齿轮是标准齿轮..× 19. 工作中转动的轴称为转轴..√ 20. 只有轴头上才有键槽..√ 21. 通过离合器联接的两轴可在工作中随时分离..×22. 联轴器和离合器主要用来联接两轴..用离合器时要经常拆卸才能把两轴分开;用联轴器时则无需拆卸就能使两轴分离或接合..√ 23. 齿式联轴器、滚子链联轴器、弹性套柱销联轴器都属于挠性联轴器..× 24. 凸缘联轴器、滑块联轴器、套筒联轴器;都属于刚性联轴器..√ 25. 通过离合器联接的两轴可在工作中随时分离..√26. 挠性联轴器可分为无弹性元件、金属弹性元件及非金属弹性元件挠性联轴器.. × 27. 刚性联轴器安装时要求两轴严格对中;而挠性联轴器则不必考虑对中问题.. × 28. 联轴器联接的两轴直径必须相等;否则无法工作..×29. 多片式摩擦离合器的摩擦片数越多;接合越不牢靠;因而传递的扭矩也越小.. × 30. 摩擦离合器对两轴之间的分离或接合;都是在停止转动的条件下进行..× 31. 安全离合器的作用是当工作转速超过其允许的转速时;连接件将发生打滑;从而保护机器中重要零件不致损坏..× 32. 圆柱螺旋弹簧压缩弹簧受压力时;其弹簧丝截面上产生的是压力..√ 33. 弹簧刚度是指所受载荷与产生的变形之比..× 34. 汽车底盘下安装板弹簧的目的是为了储存弹簧..×35. 若两个圆柱螺旋压缩弹簧的材料、中径、弹簧线径和工作圈数相同;而节距不同;则它们的刚度不同..√ 36. 为了使圆柱螺旋压缩弹簧在压缩后;仍能保持一定的弹性;设计时应考虑在最大工作载荷作用下;各圈之间必须保留一定的间隙..× 37. 测力弹簧宜采用变刚度弹簧..√ 38. 在圆柱螺旋弹簧受拉力时;其弹簧丝截面上受扭转切应力..× 39. 由几个弹簧串联组成的弹簧系统;它的总刚度应等于这几个弹簧刚度之和..三、填空题1. 机构具有确定运动的条件是：原动件数等于机构的自由度数..2. 运动副是指能使两构件之间既能保持直接接触接触;而又能产生一定形式相对运动的联接..3. 一平面铰链四杆机构的各杆长度分别为a=350;b=600;c=200;d=700..1当取c 杆为机架时;它为何种具体类型双曲柄机构；2当取d杆为机架时;则为曲柄摇杆机构..4. 平面四杆机构中;若各杆长度分别为a=30;b=50;c=80;d=90;当以a为机架;则该四杆机构类型为_双曲柄机构__..5. 平面四杆机构中;若各杆长度分别为a=40、b=60、 c=60 、 d=70..当以a为机架;则此四杆机构类型为_双曲柄机构__..6. 根据图中注明的尺寸;判断各铰链四杆机构的类型..曲柄摇杆机构双曲柄机构曲柄摇杆机构双摇杆机构7. 平面连杆机构当行程速度变化系数K_>1_时;机构就具有急回特性..8. 曲柄摇杆机构产生“止点”位置的条件是;摇杆为主动件;曲柄为从动件..9. 凸轮机构中;凸轮基圆半径愈大;压力角愈小;机构传动性能愈好..10.凸轮机构能使从动杆按照凸轮轮廓曲线;实现各种复杂的运动..11.凸轮机构基圆半径越大;压力角越小;机构传动性能越好..12.以凸轮的理论轮廓曲线的最小半径所做的圆称为凸轮的基圆..13.常用的间歇运动机构有棘轮和槽轮机构..14.牛头刨床的工作台进给机构用的是棘轮机构机构..15.双圆销外啮合槽轮机构;槽轮有6条槽;要使槽轮转两圈;曲柄盘应转6圈..16.键联接的主要用途是：周向固定、传递运动和转矩..17.普通平键的三种形式为A型圆头;B型方型;C型单圆头..18.一调整螺纹;采用双线粗牙螺纹;螺距为3毫米;为使螺母相对螺杆沿轴线移动2毫米;则螺杆应转_1/3_圈..19.某调整螺纹;采用双头粗牙螺纹;螺距为3mm;为使螺母相对螺杆沿轴向移动12mm;则螺杆应转2圈..20.国标规定;普通V带根据横截面面积大小的不同;分为Y、Z、A、B、C、D、E七种截型;各种截型普通V带的楔角均是_40°_度..21.带传动的主动轮直径d1 =180mm;转速n1 =940r/min;从动轮的直径为d2 =710 转速n=233r/min;则其弹性滑动系数ε为0.022..222.带传动的中心距与小带轮的直径一定时;若增大传动比;则小带轮包角变小..23.带传动中;当中心距a过大;常会引起带的抖动振颤;而中心距a过小;又会加速带的疲劳损坏老化;失效..24.一标准直齿圆柱的齿距为15.7mm;齿顶圆直径为400mm;则该齿轮的齿数为78..25.齿轮传动的标准安装是指分度圆与节圆重合..26.齿轮传动的重合度越大;表示同时参与啮合的轮齿对数越多;齿轮传动也越平稳..27.标准外啮合斜齿轮传动的正确啮合条件是：两齿轮的法向模数和压力角都相等;齿轮的螺旋角相等而旋向相反..28.渐开线齿廓形状取决于基圆直径大小;29.渐开线标准直齿圆柱齿轮传动;正确啮合条件是模数相等;压力角相等..30.一渐开线标准直齿圆柱齿轮的齿距为15.7毫米;齿根圆直径为367.5mm;则该齿轮的齿数为76..31.由于渐开线齿轮的传动比等于两轮基圆直径的反比;所以即使两轮的安装中心距略有偏差;也不影响两轮的传动比..32.分度圆上的压力角等于_20°;模数取的是标准值;齿厚和齿槽宽相等的齿轮;称为标准齿轮..33.由渐开线的形成可知;离基圆越远的点;相应的压力角越大;我国规定标准压力角为20°_..34.轴上安装零件有确定的位置;所以要对轴上的零件进行周向固定和轴向固定..35.转轴是指既承受弯矩也承受转矩的轴；传动轴是指只承受转矩的轴..36.一个阶梯轴由轴头;轴颈;轴身三部分组成..37.在轴的初步计算中;轴的直径是按扭转强度来初步确定的..38.在工作中同时承受弯矩和转矩两种作用;本身又转动的轴;叫转轴..39.滚动轴承的额定动载荷是指额定寿命为106转时轴承所能承受的最大载荷..四、简答题1. 摆动导杆机构有无急回特性答：因摆动导杆机构的极位夹角不等于零;故有急回特性..2. 机构的“死点”位置在什么情况下需要克服在什么情况下应当利用答：机构的“死点”位置在运动时需要克服;在固定夹紧时应当利用..3. 分度圆上压力角的变化;对齿廓的形状有无影响答：分度圆上压力角的变化;对齿廓的形状有影响..4. 在什么情况下凸轮机构的从动杆才能得到运动的停歇答：在凸轮机构的向径高度无变化时;从动杆才能得到运动的停歇..5. 举例说明急回特性在生产中有什么意义答：牛头刨床中就采用了曲柄转动导杆机构l1>l2;该机构具有急回特性..具有急回特性的机构;其空程速度快;可以提高生产率..6. 按照轴平面内牙形状的不同;常用螺纹的种类有哪些各用于什么场合答：按照轴平面内牙形状的不同;常用螺纹可分为三角形、矩形螺纹、梯形螺纹、锯齿形螺纹等..三角形螺纹用于联接;矩形螺纹、梯形螺纹、锯齿形螺纹用于传动..7. 螺纹联接的自锁条件是什么答：螺纹联接的自锁条件是螺纹升角小于当量摩擦角..8. 一般联接的升角较小;能满足自锁条件..为什么联接中仍需考虑防松答：一般联接的升角较小;能满足自锁条件;在常温下受静载荷作用时;螺纹联接一般不会发生松脱..但若温度变化较大或联接受到冲击、振动以及不稳定载荷的作用;摩擦力就会减小;甚至消失;致使联接逐渐松脱..因此;为了保证联接的可靠性;在联接中仍需考虑防松..9. 螺纹联接的防松方法有摩擦防松、机械防松、破坏螺纹副法防松等..请针对摩擦防松、机械防松、破坏螺纹副法防松;各举三种具体的防松措施..答：属于摩擦防松的措施有使用对顶螺母、弹簧垫圈、锁紧螺母；属于机械防松的措施有使用开槽螺母与开口销、止动垫圈、串联钢丝；属于破坏螺纹副法防松的措施有粘结法、侧面焊死、端面冲点..10.平键联接有哪几种答：平键按照用途分为普通平键、导向平键和滑键三种类型..11.螺栓联接的主要失效形式是什么答：受拉螺栓联接主要失效形式是螺杆螺纹处的塑性变形或断裂..受剪螺栓联接主要失效形式有两种：a螺杆受剪面的塑性变形或剪断；b螺杆与被联接件中较弱者的挤压面被压溃..12.普通平键联接的主要失效形式是什么答：普通平键联接的主要失效形式为：a对于静联接;常为较弱零件一般为轮毂工作面的压溃；b对于动联接;常为较弱零件工作面的磨损..在满足联接的挤压或磨损强度条件下;一般不会出现键的剪切破坏..13.什么叫标准齿轮答：压力角20°;模数为标准值;分度圆齿厚等于齿槽宽的齿轮;叫标准齿轮..14.为什么要限制齿轮的最少齿数答：范成法加工齿轮时;若齿轮齿数低于17就会发生根切;故要限制齿轮的最少齿数..15.一对渐开线直齿圆柱齿轮的正确啮合条件是什么答：一对渐开线直齿圆柱齿轮的正确啮合条件是它们模数和压力角应分别相等;即m 1=m2; α1=α2..16.一对斜齿圆柱齿轮的正确啮合条件是什么答：一对斜齿圆柱齿轮的正确啮合条件是：它们的法面模数和法面压力角应分别相等即m n1=m n2 ;αn1 =αn1;它们的端面模数和端面压力角应分别相等即m t1=m t2 ;αt1 =αt1..此外;就斜齿轮的螺旋角β而言;外啮合时应有β1＝-β2;内啮合时应有β1＝β2..17.一对直齿圆锥齿轮的正确啮合条件是什么答：一对直齿圆锥齿轮的正确啮合条件是：它们的模数、压力角、外锥距应分别相等;即m1=m2;α1=α2;Re1 =Re2..18.与直齿圆柱齿轮相比;斜齿圆柱齿轮有何优缺点答：与直齿圆柱齿轮相比;斜齿圆柱齿轮的优点有：①啮合性能好、传动平稳;噪音小；②重合度大;承载能力高；③z min< z vmin;机构更紧凑..斜齿圆柱齿轮的缺点为：产生轴向力;且随螺旋角β增大而增大..19.在蜗杆传动中;什么是中间平面蜗杆蜗轮正确啮合的条件是什么答：在蜗杆传动中;过蜗杆轴线并垂直于蜗轮轴线的平面;就是中间平面..在中间平面内;蜗轮蜗杆相当于齿轮齿条啮合..蜗杆蜗轮正确啮合的条件是中间平面内参数分别相等：m t2=m x1=m ;αt2 =αx1=α..20.闭式蜗杆传动蜗杆减速器的总效率一般包括哪三部分答：闭式蜗杆传动蜗杆减速器的总效率一般包括以下三部分：轮齿的啮合效率、考虑轴承摩擦损耗时的效率、考虑箱体内润滑油搅动时的效率..21.简述带传动中;为何限制带速在5～25m/s范围内答：在带传动中;若带速过高;离心力较大;绕转的圈数多寿命低;降低传动的工作能力；反之;带速太低;传递功率一定时;有效拉力F过大;所需带的根数较多;各根带受载不均现象严重..故要限制带速在5～25m/s范围内..22.一般来说;带传动的打滑多发生在大带轮上还是小带轮上答：一般来说;带传动的打滑多发生在小带轮上..23.带传动中;打滑和弹性滑动有何不同答：传动带是弹性体;受到拉力后会产生弹性伸长;伸长量随拉力大小的变化而改变..带由紧边绕过主动轮进入松边时;带的拉力由F1减小为F2;其弹性伸长量也由δ1减小为δ2..这说明带在绕过带轮的过程中;相对于轮面向后收缩了δ1-δ2;带与带轮轮面间出现局部相对滑动;导致带的速度逐步小于主动轮的圆周速度;这种由于带的弹性变形而产生的带与带轮间的滑动称为弹性滑动..弹性滑动和打滑是两个截然不同的概念..打滑是指过载引起的全面滑动;是可以避免的..而弹性滑动是由于拉力差引起的;只要传递圆周力;就必然会发生弹性滑动;所以弹性滑动是不可以避免的..24.在普通V带传动中;什么是普通V带的中性层什么是V带轮的基准直径什么是普通V带的基准长度答：在普通V带传动中;带绕在带轮上时产生弯曲;外层受拉伸长;内层受压缩短;内外层之间必有一长度不变的层;就是普通V带的中性层;其宽度b p称为节宽..V带轮上与b p相应的带轮直径称为V带轮的基准直径..与带轮基准直径相应的带的周线长度称为普通V带的基准长度..25.在链传动中;链承受的拉力有哪三种并说明各力的作用范围..答：在链传动中;链条承受的力有工作拉力、离心拉力、链的垂度拉力等三种拉力..链传动在工作中;紧边与松边受力不同..工作拉力只作用在链的紧边上；离心拉力是链随链轮转动的离心力而产生的拉力;它作用在链的全长上；链的垂度拉力是由链的自重产生的拉力;作用在链的全长上..26.简述滚子链传动的主要失效形式..答：滚子链传动的主要失效形式有：链条的疲劳破坏；铰链的磨损；套筒和销轴的表面胶合；冲击疲劳破坏；过载拉断..27.轴的结构设计主要考虑的因素有哪些答：轴的结构设计主要考虑的因素有：轴上零件的轴向、周向定位;装拆;加工工艺..28.为什么常将轴设计为阶梯轴答：将轴设计为阶梯轴;主要是考虑轴上零件轴向定位、装拆..29.试列举五种用于滑动轴承的润滑装置..答：用于滑动轴承的润滑装置有：压配式压注油杯、旋套式油杯、针阀式油杯、甩油环、油绳式油杯;等..30.非液体摩擦滑动轴承的校核性计算包括哪些内容答：非液体摩擦滑动轴承的校核性计算包括如下两个方面的内容：1为了防止轴承产生过度磨损;应限制轴承的平均压强；2为了防止轴承工作时产生过高的热量而导致摩擦面的胶合破坏;应限制轴承单位面积的摩擦功率pvμ;其中摩擦因数μ可近似认为是常数;故pv越大;摩擦功率越大;温升越高..31.滚动轴承在一般转速下的主要失效形式是什么答：滚动轴承在一般转速下的主要失效形式是疲劳点蚀..32.在进行滚动轴承的组合设计时应考虑哪些问题答：在进行滚动轴承的组合设计时应考虑轴承轴向、周向定位;装拆;润滑密封等问题..33.滚动轴承密封方法的选择应考虑哪些因素滚动轴承的密封方法有哪些试举例之..答：滚动轴承密封方法的选择与润滑剂的种类、工作环境、温度、密封表面的圆周速度有关..滚动轴承的密封方法有：接触式密封如毡圈密封、唇形密封圈密封、非接触式密封如缝隙式密封、油沟式密封、迷宫式密封、组合式密封如迷宫毡圈组合密封..34.什么是滚动轴承的基本额定动载荷答：滚动轴承进入运转状态并且当其基本额定寿命恰好为106转时;滚动轴承所能承受的最大载荷;称为滚动轴承的基本额定动载荷;以C表示..。

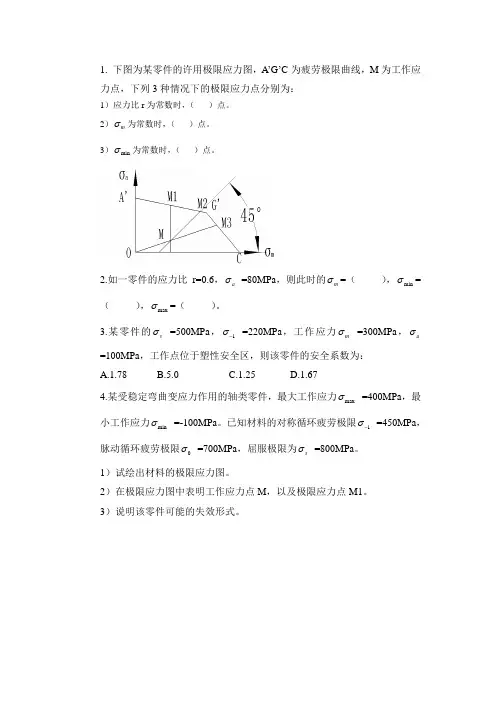

1. 下图为某零件的许用极限应力图，A ’G ’C 为疲劳极限曲线，M 为工作应力点，下列3种情况下的极限应力点分别为：1）应力比r 为常数时，（ ）点。

2）m σ为常数时，（ ）点。

3）min σ为常数时，（ ）点。

2.如一零件的应力比r=0.6，a σ =80MPa ，则此时的m σ=（ ），m i n σ=（ ），m a x σ=（ ）。

3.某零件的s σ =500MPa ，1σ- =220MPa ，工作应力m σ =300MPa ，a σ =100MPa ，工作点位于塑性安全区，则该零件的安全系数为： A.1.78 B.5.0 C.1.25 D.1.674.某受稳定弯曲变应力作用的轴类零件，最大工作应力max σ =400MPa ，最小工作应力min σ =-100MPa 。

已知材料的对称循环疲劳极限1σ- =450MPa ，脉动循环疲劳极限0σ =700MPa ，屈服极限为s σ =800MPa 。

1）试绘出材料的极限应力图。

2）在极限应力图中表明工作应力点M ，以及极限应力点M1。

3）说明该零件可能的失效形式。

题一、图示为一气缸螺栓联接预紧时的受力—变形图。

当螺栓再承受F=1000~2000N 的工作载荷时，试求：螺栓总拉力F2应如何变化，其最大拉力和最小拉力为多少？ 螺栓受拉应力循环特性系数是多少？题二、图示为一托架的边板用6个铰制孔用螺栓与相邻机架联接，托架受一个大小为60kN 的载荷FQ 作用，试问哪个螺栓受力最大？题三.图示钢板用两只普通螺栓联接,已知横向工作载荷为R ，接合面之间的摩擦系数f =0.15,为使联接可靠，取防滑系数K s =1.2，则每个螺栓需要的预紧力F 0为 。

A.0.5R B.R C.2R D.4R题四. 受轴向力的紧螺栓联接，已知螺栓刚度b C =60.410⨯N/mm ，被联接件的刚度m C =61.610⨯N/mm ，螺栓所受的预紧力0F =8000N ，螺栓所受的工作拉力F =4000N ，求螺栓所受的总拉力2F 和残余预紧力1F 分别为多少？题五、如图所示为螺栓联接结构，当工作载荷F=5000N 加在下端后，在结合面A 处，仍要求一定的剩余预紧力，其大小为1.4F ，设材料的许用拉应力为200MPa ，R/2 R/2R求螺栓危险截面直径？一双线螺纹副，螺距为4mm，则螺杆相对螺母转过一圈时，它们沿轴向相对位移的距离应为（）。
