机械设计习题及解答

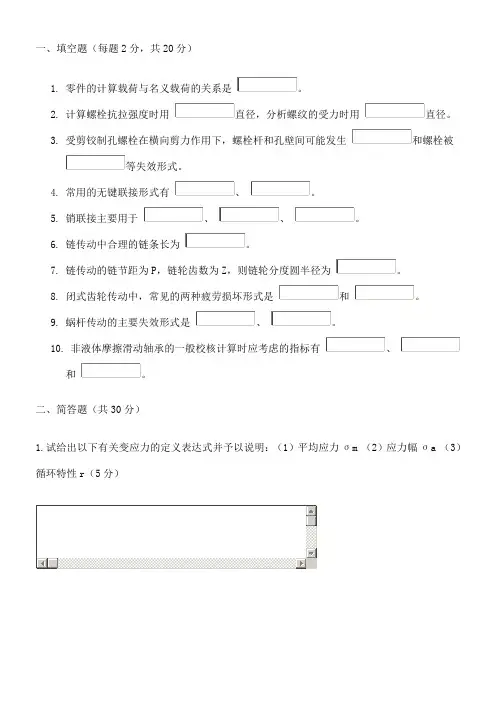

一、填空题（每题2分，共20分）1.零件的计算载荷与名义载荷的关系是2.计算螺栓抗拉强度时用3.受剪铰制孔螺栓在横向剪力作用下，螺栓杆和孔壁间可能发生4.常用的无键联接形式有5.销联接主要用于6.链传动中合理的链条长为7.链传动的链节距为P，链轮齿数为Z，则链轮分度圆半径为8.闭式齿轮传动中，常见的两种疲劳损坏形式是9.蜗杆传动的主要失效形式是10.非液体摩擦滑动轴承的一般校核计算时应考虑的指标有和二、简答题（共30分）1.试给出以下有关变应力的定义表达式并予以说明：（1）平均应力σm （2）应力幅σa （3）循环特性r（5分）2.机械摩擦副中有几种摩擦状态？试绘示意图说明。

（5分）3.简述带传动中的弹性滑动现象，并说明该现象是如何影响传动的？（5分）4.直轴分哪几种？各承受什么载荷？试各举一例说明。

（5分）5.选用轴瓦材料时为什么要验算P，Pv和v值是否满足要求？（4分）6.简述滚动轴承额定动载荷与当量动载荷的含义，要求写出当量动载荷计算公式并予以说明。

（6分）三、设计计算题（每题10分，共50分）1.一薄板用两个M10普通螺栓联接在厚机架上，尺寸如图示。

已知薄板上受力P=600N，板间摩擦系数f=0.2，防滑系数Ks=1.2，螺栓许用应力[σ]=108MPa，螺栓螺纹小径d1=8.376mm，试校核螺栓联接是否安全可靠。

1）给出带的应力分布图，注明各种应力名称及最大合成应力的位置。

2）图示为蜗杆、齿轮传动装置，已知主动斜齿轮的转向n1和蜗杆5的旋向如图示。

今欲使轴Ⅱ上传动件轴向力相抵消，试确定：3）斜齿轮1、2轮齿的旋向；4）蜗轮6的转向及其旋向；5）用图表示轴Ⅱ上传动件的受力情况（用各分力表示）。

2.分析图示结构，指出位置处结构为什么是错的？3.如图示，某轴由一对圆锥滚子轴承支承，已知Fr=6000N，Fa=1030N，n=1000r/min，fp=1，ft=1，额定动载荷C=34000N，提示：S=R/2y，e=0.38，y=1.6，A/R>e时，x=0.4，y=1.6，A/R≤e 时，x=1，y=0。

第一章绪论（1）1-2 现代机械系统由哪些子系统组成, 各子系统具有什么功能？（2）答: 组成子系统及其功能如下:（3）驱动系统其功能是向机械提供运动和动力。

（4）传动系统其功能是将驱动系统的动力变换并传递给执行机构系统。

第二章执行系统其功能是利用机械能来改变左右对象的性质、状态、形状或位置, 或对作业对象进行检测、度量等, 按预定规律运动, 进行生产或达到其他预定要求。

第三章控制和信息处理系统其功能是控制驱动系统、传动系统、执行系统各部分协调有序地工作, 并准确可靠地完成整个机械系统功能。

第四章机械设计基础知识2-2 什么是机械零件的失效？它主要表现在哪些方面？答：（1）断裂失效主要表现在零件在受拉、压、弯、剪、扭等外载荷作用时, 由于某一危险截面的应力超过零件的强度极限发生的断裂, 如螺栓的断裂、齿轮轮齿根部的折断等。

（2）变形失效主要表现在作用在零件上的应力超过了材料的屈服极限, 零件产生塑性变形。

（3）表面损伤失效主要表现在零件表面的腐蚀、磨损和接触疲劳。

2-4 解释名词: 静载荷、变载荷、名义载荷、计算载荷、静应力、变应力、接触应力。

答: 静载荷大小、位置、方向都不变或变化缓慢的载荷。

变载荷大小、位置、方向随时间变化的载荷。

名义载荷在理想的平稳工作条件下作用在零件上的载荷。

计算载荷计算载荷就是载荷系数K和名义载荷的乘积。

静应力不随时间变化或随时间变化很小的应力。

变应力随时间变化的应力, 可以由变载荷产生, 也可由静载荷产生。

（1）2-6 机械设计中常用材料选择的基本原则是什么？（2）答：机械中材料的选择是一个比较复杂的决策问题, 其基本原则如下：①材料的使用性能应满足工作要求。

使用性能包含以下几个方面:②力学性能③物理性能④化学性能①材料的工艺性能应满足加工要求。

具体考虑以下几点:②铸造性③可锻性④焊接性⑤热处理性⑥切削加工性①力求零件生产的总成本最低。

主要考虑以下因素:②材料的相对价格③国家的资源状况④零件的总成本2-8 润滑油和润滑脂的主要质量指标有哪几项？答: 衡量润滑油的主要指标有: 粘度（动力粘度和运动粘度）、粘度指数、闪点和倾点等。

机械设计课后习题答案3-1某材料的对称循环弯曲疲劳极限MPa1801=-σ，取循环基数60105⨯=N ，9=m ，试求循环次数N 分别为7 000、25 000、620 000次时的有限寿命弯曲疲劳极限。

[解] MPa 6.373107105180936910111=⨯⨯⨯==--N N σσN MPa 3.324105.2105180946920112=⨯⨯⨯==--N N σσN MPa 0.227102.6105180956930113=⨯⨯⨯==--N N σσN3-2已知材料的力学性能为MPa 260=s σ，MPa 1701=-σ，2.0=σΦ，试绘制此材料的简化的等寿命寿命曲线。

[解] )170,0('A )0,260(C 0012σσσΦσ-=-σΦσσ+=∴-1210MPa 33.2832.0117021210=+⨯=+=∴-σΦσσ 得)233.283,233.283(D '，即)67.141,67.141(D '根据点)170,0('A ，)0,260(C ，)67.141,67.141(D '按比例绘制该材料的极限应力图如下图所示3-4 圆轴轴肩处的尺寸为：D =72mm ，d =62mm ，r =3mm 。

如用题3-2中的材料，设其强度极限σB =420MPa ，精车，弯曲，βq =1，试绘制此零件的简化等寿命疲劳曲线。

[解] 因2.14554==dD ，067.0453==d r，查附表3-2，插值得88.1=ασ，查附图3-1得78.0≈σq ，将所查值代入公式，即()()69.1188.178.0111k =-⨯+=-α+=σσσq查附图3-2，得75.0=σε；按精车加工工艺，查附图3-4，得91.0=σβ，已知1=q β，则35.211191.0175.069.1111k =⨯⎪⎭⎫ ⎝⎛-+=⎪⎪⎭⎫ ⎝⎛-+=q σσσσββεK ()()()35.267.141,67.141,0,260,35.2170,0D C A ∴根据()()()29.60,67.141,0,260,34.72,0D C A 按比例绘出该零件的极限应力线图如下图3-5 如题3-4中危险截面上的平均应力MPa 20m =σ，应力幅MPa 20a =σ，试分别按①C r =②C σ=m ，求出该截面的计算安全系数ca S 。

机械设计基础复习题（一）一、判断题：正确的打符号√，错误的打符号×1．在实际生产中，有时也利用机构的"死点"位置夹紧工件。

( )2. 机构具有确定的运动的条件是：原动件的个数等于机构的自由度数。

( ) 3．若力的作用线通过矩心，则力矩为零。

( )4．平面连杆机构中，连杆与从动件之间所夹锐角称为压力角。

( )5．带传动中，打滑现象是不可避免的。

( )6．在平面连杆机构中，连杆与曲柄是同时存在的，即只要有连杆就一定有曲柄。

( )7．标准齿轮分度圆上的齿厚和齿槽宽相等。

( )8．平键的工作面是两个侧面。

( )910．螺纹中径是螺纹的公称直径。

（）1112．在运动副中，高副是点接触，低副是线接触。

1314151617 ( ) 18．代号为6205( )( )．直齿圆柱齿轮的正确啮合条件是相等，相等。

带传动设计中，为了限制带的弯曲应力，应对带轮的加以限制。

4．硬齿面齿轮常用渗碳淬火来得到，热处理后需要加工。

5．要将主动件的连续转动转换为从动件的间歇转动，可用机构。

6．轴上零件的轴向固定方法有、、、等。

7．常用的滑动轴承材料分为、、三类。

8．齿轮轮齿的切削加工方法按其原理可分为和两类。

9．凸轮机构按从动件的运动形式和相对位置分类，可分为直动从动件凸轮机构和凸轮机构。

10．带传动的主要失效形式是、及带与带轮的磨损。

11．蜗杆传动对蜗杆导程角和蜗轮螺旋角的要求是两者大小和旋向。

闭式蜗杆传动必须进行以控制油温。

12．软齿面齿轮常用中碳钢或中碳合金钢制造，其中大齿轮一般经处理，而小齿轮采用处理。

13．若要将主动件的往复摆动转换为从动件的间歇转动，可用机构。

14．只传递扭矩而不受弯矩的轴称为，同时承受扭矩和弯矩的轴称为。

15．滑动轴承与轴颈表面直接接触的部分称为。

三、单项选择题1．作用在刚体上的二力平衡条件是( )。

A．大小相等、方向相反、作用线相同、作用在两个相互作用物体上B．大小相等、方向相反、作用线相同、作用在同一刚体上C．大小相等、方向相同、作用钱相同、作用在同一刚体上D．大小相等、方向相反、作用点相同2．下列机构中，不属于间歇机构的是( )。

机械设计基础（上）绪论复习思考题1、试述构件和零件的区别与联系？2、何谓机架、原动件和从动件？第一章机械的结构分析复习思考题1、两构件构成运动副的特征是什么？2、如何区别平面及空间运动副？3、何谓自由度和约束？4、转动副与移动副的运动特点有何区别与联系？5、何谓复合铰链？计算机构自由度时应如何处理？6、机构具有确定运动的条件是什么？7、什么是虚约束？习题1、画出图示平面机构的运动简图，并计算其自由度。

（a）(b) (c)2、一简易冲床的初拟设计方案如图。

设计者的思路是：动力由齿轮1输入，使轴A连的目的。

试绘出其机构运动简图，分析其运动是否确定，并提出修改措施。

3、计算图示平面机构的自由度；机构中的原动件用圆弧箭头表示。

(a) (b) (c)(d) (e) (f)第二章平面机构的运动分析复习思考题1、已知作平面相对运动两构件上两个重合点的相对速度12A A V 及12B B V 的方向，它们的相对瞬心P 12在何处？2、当两构件组成滑动兼滚动的高副时，其速度瞬心在何处？3、如何考虑机构中不组成运动副的两构件的速度瞬心？4、利用速度瞬心，在机构运动分析中可以求哪些运动参数？5、在平面机构运动分析中，哥氏加速度大小及方向如何确定？习题1、 试求出下列机构中的所有速度瞬心。

(a) (b)(c) (d)2、图示的凸轮机构中，凸轮的角速度ω1=10s -1，R =50mm ，l A0=20mm ，试求当φ=0°、45°及90°时，构件2的速度v 。

题2图凸轮机构题3图组合机构3、图示机构，由曲柄1、连杆2、摇杆3及机架6组成铰链四杆机构，轮1′与曲柄1固接，其轴心为B，轮4分别与轮1′和轮5相切，轮5活套于轴D上。

各相切轮之间作纯滚动。

试用速度瞬心法确定曲柄1与轮5的角速比ω1/ω5。

4、在图示的颚式破碎机中，已知：x D=260mm，y D=480mm，x G=400mm，y G=200mm，l AB=l CE=100mm，l BC=l BE=500mm，l CD=300mm，l EF=400mm，l GF=685mm，ϕ1=45°,ω1=30rad/s 逆时针。

《机械设计基础》习题集及答案集系部：适用专业：制定人：审核人：系（部）第一章机械设计概论一、填空题。

1、机械零件最常见的失效形式有_______,_______,_______,_______,。

2、机械没计的“三化”指__________,__________,__________。

3、强度是指零件在载荷作用下抵抗__________的能力，强度可分为__________和__________。

4、刚度是指受载后抵抗__________的能力。

5、机械零件丧失预定功能或者预定功能指标降低到许用值以下的现象，为__________。

二、选择题。

1、机械设计这门学科，主要研究（）的工作原理、结构和设计计算方法。

A、各类机械零件和部件B、通用机械零件和部件C、专用机械零件和部件D、标准化的机械零件和部件2、设计一台机器包括以下几项工作:a、零件设计;b、总体设计;c、技术设计，它们进行的顺序大休上是()。

A、acbB、bacC、bcaD、cba3、下列零件的失效形式中，不属于强度问题。

A、螺栓断裂B、齿轮的齿面发生疲劳点蚀C、蜗杆轴产生过大的弯曲变形D、滚动轴承套圈的滚道上被压出深深的凹坑4、在设计机械零件时，对摩擦严重的一些零件，要考虑其散热性，主要是由于（）。

A、在高温下将产生蠕变现象，出现较大塑性变形B、材料的机械性能下降，可能造成零件因强度不够而失效C、下产生较大的热变形，影响正常工作D、升高后，破坏了正常润滑条件，从而使零件发生胶合5、我国国家标准的代号是（）。

A、GCB、KYC、GBD、ZB三、是非题。

1、机器的各部分之间具有确定的相对运动，在工作时能够完成有用的机械功或实现能般的转换。

2、机构的各部分之间具有确定的相对运动，所以机器与机构只是说法不同而己。

3、由于强度不够引起的破坏是零件失效中最常见的形式。

4、表面失效主要有疲劳点浊、磨损和腐蚀等，表面失效后通常会增加零件的摩擦，使尺寸发生变化，最终导致零件的报废。

第三章部分题解参考3-5 图3-37所示为一冲床传动机构的设计方案。

设计者的意图是通过齿轮1带动凸轮2旋转后，经过摆杆3带动导杆4来实现冲头上下冲压的动作。

试分析此方案有无结构组成原理上的错误。

若有，应如何修改？习题3-5图习题3-5解图(a) 习题3-5解图(b) 习题3-5解图(c) 解 画出该方案的机动示意图如习题3-5解图(a)，其自由度为：14233 2345=-⨯-⨯=--=P P n F 其中：滚子为局部自由度计算可知：自由度为零，故该方案无法实现所要求的运动，即结构组成原理上有错误。

解决方法：①增加一个构件和一个低副，如习题3-5解图(b)所示。

其自由度为：115243 2345=-⨯-⨯=--=P P n F ②将一个低副改为高副，如习题3-5解图(c)所示。

其自由度为：123233 2345=-⨯-⨯=--=P P n F 3-6 画出图3-38所示机构的运动简图（运动尺寸由图上量取），并计算其自由度。

习题3-6(a)图 习题3-6(d)图解(a) 习题3-6(a)图所示机构的运动简图可画成习题3-6(a)解图(a)或习题3-6(a)解图(b)的两种形式。

自由度计算：1042332345=-⨯-⨯=--=P P n F习题3-6(a)解图(a)习题3-6(a)解图(b)解(d) 习题3-6(d)图所示机构的运动简图可画成习题3-6(d)解图(a)或习题3-6(d)解图(b)的两种形式。

自由度计算：1042332345=-⨯-⨯=--=P P n F习题3-6(d)解图(a) 习题3-6(d)解图(b)3-7 计算图3-39所示机构的自由度，并说明各机构应有的原动件数目。

解(a) 10102732345=-⨯-⨯=--=P P n FA 、B 、C 、D 为复合铰链原动件数目应为1说明：该机构为精确直线机构。

当满足BE =BC =CD =DE ，AB =AD ，AF =CF 条件时，E 点轨迹是精确直线，其轨迹垂直于机架连心线AF解(b) 1072532345=-⨯-⨯=--=P P n FB 为复合铰链，移动副E 、F 中有一个是虚约束 原动件数目应为1说明：该机构为飞剪机构，即在物体的运动过程中将其剪切。

螺纹联接作业1.受轴向载荷的紧螺栓联接，被联接钢板间采用橡胶垫片。

已知预紧力为1500N，当轴向工作载荷为1000N时，求螺栓所受的总拉力及被联接件之间的残余预紧力。

2.图示汽缸螺栓联接，汽缸内压力p在0-1.5MPa间变化，缸盖和缸体均为钢制，为保证气密性要求，试选择螺栓材料，并确定螺栓数目和尺寸。

3.图示两根梁用8个4.6级普通螺栓与两块钢盖板相联接，梁受到的拉力F=28kN，摩擦系数f=0.2，控制预紧力，试确定所需螺栓的直径。

4.图示YLD10凸缘联轴器，允许传递的最大转矩为630N·m，两半联轴器采用4个M12×60的铰制孔螺栓，性能等级为8.8级，联轴器材料为HT200，试校核联接强度。

5.铰制孔用螺栓组联接的三种方案如图所示，已知L=300mm，a=60mm，试求三个方案中，受力最大的螺栓所受的力各为多少？哪个方案较好？6.图示底板螺栓组联接受外力F e作用，外力F e作用在包含x轴并垂直于底板结合面的平面内。

试分析螺栓组受力情况，并判断哪个螺栓受载最大？保证联接安全的必要条件有哪些？7.指出下列图中的错误结构，并画出正确的结构图。

8.图示刚性联轴器取4个M16小六角头铰制孔用螺栓，螺栓材料为45钢，受剪面处螺栓直径为φ17mm，其许用最大扭矩T=1.5kN·m（设为静载荷），试校核其强度。

联轴器材料HT250。

提示9.上题的刚性联轴器中，若采用M16受拉螺栓，靠两半联轴器的接合面间产生的摩擦力来传递扭矩，螺栓材料为45钢，接合面间的摩擦系数f=0.16，安装时不控制欲紧力，试决定螺栓数（螺栓数应为双数）。

10.如图，缸径D=500mm，蒸汽压力p=1.2MPa，螺栓分布圆直径D0=640mm。

为保证气密性要求，螺栓间距不得大于150mm。

试设计此汽缸盖螺栓组联接。

螺纹联接作业解答1~8 （略）解：（1）、求预紧力'F 查手册GB196-81 得113.835d =(M16) p=2H=0.866 p=1.732则：1 1.73213.83513.54666c Hd d =-=-= 查表6.3 取 []4S S =选6.8级：600B a Mp σ=480S a Mp σ=许用拉应力：480[]120[]4sa S Mp S σσ=== 24 1.3'[]c F d σπ⨯≤22[]13.546120'13303.014 1.34 1.3c d F N πσπ⨯⨯∴≤==⨯⨯（2） '2Sf DzF k T μ= 取保 1.3f k =23 1.31500100011.82'13303.010.16155f S k T z F Dμ⨯⨯⨯∴===⨯⨯取 z=12 (双数)解:1、确定螺栓数目z 取间距t ＝12564016.09125125D z ππ⨯=== 取＝16２、选螺栓性能等级6.8级 45钢600B a Mp σ= 480S a Mp σ=480S a Mp σ= ３、计算螺栓载荷(1)、气钢盖载荷：225001.2235619.4544D Q p N ππ⨯===（2）、螺栓工作载荷：14726.2216QF N == （3）、残余预紧力： "1.5 1.514726.2222089.33F F N =⨯=（4）、螺栓最大拉力：0"14726.2222089.3336815.55F F F N =+=+=（5）、许用拉力：取安全系数：[]3S S = （不控制预紧力）480[]16033Sa Mp σσ=== 4、计算螺栓尺寸19.5156c d mm ≥==选 M24查 124,20.752,3d d p === 0.866, 2.598H p ==1 2.59820.75220.31919.515666c Hd d =-=-=> (满足要求) 若选M22 122,19.294, 2.5d d p === 则： H=0.866 p=2.1651 2.16519.29418.93366c Hd d =-=-= (不满足) 轴毂联接作业1.图示减速器的低速轴与凸缘联轴器及圆柱齿轮之间分别采用键联接。

大学机械设计基础考试练习题及答案21.[单选题]带传动超过最大工作能力时,将发生打滑失效,打滑总是( )开始。

A)先在大带轮上B)先在小带轮上C)在两带轮上同时答案:B解析:2.[单选题]杆长不等的钗链四杆机构，若以最短杆为机架，则是什么机构？ （）A)双曲柄机构B)双摇杆机构C)双曲柄机构或双摇杆机构"答案:C解析:3.[单选题]机械在盈功阶段运转速度( )。

A)增大B)不变C)减小答案:A解析:4.[单选题]平键的截面尺寸（bxh）应按照（ ）从键的标准中查取。

A)轴段长度B)扭矩C)轴径答案:C解析:5.[单选题]( )是只能承受径向力的轴承。

A)深沟球轴承B)圆柱滚子轴承C)角接触球轴承答案:B解析:6.[单选题]一对啮合的斜齿圆柱齿轮，螺旋线方向（左右旋向）的关系是（ ）。

A)相同答案:B解析:7.[单选题]圆柱压缩螺旋弹簧的最大切应力r。

发生在簧丝的( )。

A)内侧B)中心C)外侧答案:A解析:8.[单选题]一减速齿轮传动，主动轮1用45钢调质，从动轮2用45钢正火，则它们的许用齿面接触应力的关系是（ ）。

A)[σH1]<[σH2]B)[σH1]=[σH2]C)[σH1]>[σH2]答案:C解析:9.[单选题]温度升高时,润滑油的粘度随之( )。

A)升高B)降低C)保持不变答案:B解析:10.[单选题]刀具的主偏角是( )。

A)在基面内测量的主切削刃在基面上的投影与进给运动方向的夹角B)主切削刃与工件回转轴线间的夹角,在基面中测量C)主切削刃与刀杆答案:A解析:11.[单选题]对大批量生产、尺寸较大(D>500mm)、形状复杂的齿轮应选择( )毛坯。

A)铸造B)锻造C)焊接答案:A解析:12.[单选题]对于紧螺栓连按拉伸接强度计算时，应将拉伸载荷增加到原来的1.3倍，这是考虑（ ）B)扭切应力作用C)载荷的变化与冲击答案:B解析:13.[单选题]重载、高速、精密程度要求高的机械设备应采用何种润滑方式？ （ ）A)油环润滑B)飞溅润滑C)压力润滑答案:C解析:14.[单选题]限制链轮最小齿数的目的是( )。

第一章1-1 机械的基本组成要素是什么？机械的基本组成要素是机械零件1-2 什么是零件？什么是构件？什么是部件？试各举三个实例。

零件是组成机器的不可拆的基本单元，即制造的基本单元。

如齿轮、轴、螺钉等。

构件是组成机器的运动的单元，可以是单一整体也可以是由几个零件组成的刚性结构，这些零件之间无相对运动。

如内燃机的连杆、凸缘式联轴器、机械手的某一关节等。

部件是由一组协同工作的零件所组成的独立制造或独立装配的组合体，如减速器、离合器、联轴器。

1-3 什么是通用零件？什么是专用零件？试各举三个实例。

通用零件在各种机器中经常都能用到的零件，如：齿轮、螺钉、轴等。

专用零件在特定类型的机器中才能用到的零件，如：涡轮机的叶片、内燃机曲轴、减速器的箱体等。

第二章2-1 以台完整的机器通常由哪些基本部分组成？各部分的作用是什么？一台完整的机器通常由原动机、执行部分和传动部分三个基本部分组成。

原动机是驱动整部机器以完成预定功能的动力源；执行部分用来完成机器的预定功能；传动部分是将原动机的运动形式、运动及动力参数转变为执行部分所需的运动形式、运动及动力参数。

2-2 设计机器时应满足哪些基本要求？设计机械零件时应满足哪些基本要求？设计机器应满足使用功能要求、经济性要求、劳动保护要求、可靠性要求及其它专用要求。

设计机械零件应满足避免在预定寿命期内失效的要求、结构工艺性要求、经济性要求、质量小的要求和可靠性要求。

2-3 机械零件主要有哪些失效形式？常用的计算准则主要有哪些？机械零件常见的失效形式：整体断裂、过大的残余变形、零件的表面破坏以及破坏正常工作条件引起的失效等。

常用的计算准则主要有强度准则、刚度准则、寿命准则、振动稳定性准则和可靠性准则。

2-4 什么是零件的强度要求？强度条件是如何表示的？如何提高零件的强度？强度要求为确保零件不发生断裂破坏或过大的塑性变形。

强度条件为σ<[σ]。

提高机械零件的强度，可以采取：a、采用强度高的材料，使零件具有足够的截面尺寸；b、合理地设计零件的截面形状，增大截面的惯性矩；c、采用热处理和化学处理方法，提高材料的力学性能；d、提高运动零件的制造精度，降低工作时的动载荷；e、合理配置零件的位置，降低作用于零件上的载荷等。
