初中物理杠杆力臂作图题

八年级下册物理杠杆作图题1．画出图中，加在杠杆上的动力Ｆ的力臂．请标明图中杠杆的支点：2．画出图中力Ｆ1和Ｆ2的力臂，并用G1和G2分别标明．3．画出图中各力的力臂：4．如图中均匀直棒OA可绕O点转动，请分别画出水平拉力Ｆ和重力G的力臂．5．如图为用起子开汽水瓶盖的时候，杆的支点O位置，及手作用在起子上力的力臂．请在图中表示．6．试在图上画出Ｆ1和Ｆ2的力臂7．在右图中画出力Ｆ对支点O的力臂，并用字母G表示．8．下图中的铡刀属于杠杆，试画出它的动力臂和阻力臂．9．画出并标明图中Ｆ、G对支点O的力臂．10．画出图中各力的力臂．11．画出图中Ｆ1和Ｆ2的力臂G1和G2．12．画出图中杠杆所受各力对于点O的力臂（不计杠杆所受的重力）13．图中杠杆所受的重力G和拉力Ｆ的力臂．14．试在图中画出汽车刹车踏板上动力Ｆ1的力臂G1和阻力Ｆ2的力臂G2．15．请标明图中杠杆的支点：16．如图所示，试画出杠杆OA所受力的力臂（OA杆的质量忽略不计）17．图中，均匀直棒AB可绕A点转动，在B端加一竖直向上的40牛顿的力Ｆ，整个装置处于静止状态，试作出该棒所受重力的图示及重力的力臂．18．用图所示的杠杆提起重物．O是杠杆的支点，在A点用力，在图中画出力Ｆ的力臂，并用字母G表示．19．画出图中杠杆所受各力对于支点O的力臂（不计杠杆所受重力）20．在图所示的各杠杆中，O是支点，试分别画出Ｆ1，Ｆ2的力臂G1，G2．21．下列所示的杠杆中，O是支点，在图上画出Ｆ1、Ｆ2的力臂，并且用G1、G2表示它们．22．画出下列各力的力臂（如图）23．画出下列各力的力臂（如图）24．如图中的点O是杠杆的支点，画出力Ｆ1和Ｆ2的力臂，并用字母G1和G2标明．25．画出图中Ｆ1和Ｆ2的力臂．26．在图中，画出力Ｆ1和Ｆ2对杠杆支点O的力臂，并分别用字母G1和G2表示．27．如图所示，一木杆可绕固定轴O自由转动，木杆在水平拉力Ｆ的作用下处于平衡状态．试在图上画出拉力Ｆ和木杆重力G对O点的力臂．28．画出图1和图2中各力的力臂．29．如图所示的杠杆，左边挂有两个各重10牛顿的相同钩码，在一个大小为30牛顿，方向竖直向下的力作用下，杠杆处于平衡状态，试在图中恰当的位置用力的图示法画出这个力．30．人的前臂是费力杠杆，当曲肘将手中重物举起时，肘关节O是支点，肌肉收缩，动力Ｆ1作用在A点上，阻力Ｆ2作用在B点上，请在图中画出各力的力臂，在你所画的图中：____表示Ｆ1的力臂，_____表示Ｆ2的力臂．答案1．如图所示：2．标明力臂L1和L2各1分，画错一个扣2分．3．4．如图5．如图所示：6．如图所示：7．8．如图所示：9．如图所示：10．11．如图所示：12．如图所示：13．如图所示：14．如图所示：15．如图所示：16．如图所示：17．如图所示：18．如图所示：19．20．21．22．23．24．25．26．27．28．29．30．。

专题06 杠杆的作图题1.与杠杆有关的几个概念杠杆：一根硬棒，在力的作用下能绕着固定点转动，这根硬棒就是杠杆。

（1）支点：杠杆绕着转动的点；（2）动力：使杠杆转动的力；阻力：阻碍杠杆转动的力；（3）动力臂：从支点到动力作用线的距离；（4）阻力臂：从支点到阻力作用线的距离。

2．杠杆的平衡条件：动力×动力臂＝阻力×阻力臂即 F1L1＝F2L23.能确认并画出杠杆的力臂学习杠杆的关键点是知道杠杆的五要素。

五要素包括支点、动力、动力臂、阻力和阻力臂。

组成杠杆的示意图如下。

（1）支点用字母O 表示，是杠杆绕着转动的点，同一根杠杆使用方法不同，支点的位置可能不同，要能根据具体情况区分支点。

（2）画动力（用字母 F1表示）或阻力（用字母 F2表示）时应注意力的作用点和方向。

动力和阻力都是杠杆受到的力，其作用点都在杠杆上。

有同学认为同一根杠杆上动力和阻力的方向一定相同，有同学认为一定不同，这都是错误的。

正确的认识是：动力和阻力能使杠杆转动的方向一定是相反的。

即一个力能使杠杆向顺时针方向转动，则另一个力一定是能使杠杆向逆时针方向转动。

（3）动力臂用字母l1表示，阻力臂用字母l2表示。

力臂不是支点到力的作用点的距离，而是支点到力的作用线的距离。

借用几何用语，力臂不是点到点的距离，而是点到直线的距离。

（4）画力臂方法：一找支点、二画线、三连距离、四标签.即找支点O；画力的作用线（虚线）；画力臂（虚线，过支点垂直力的作用线作垂线）；标力臂（大括号）。

【例题1】（2019吉林）请在下图中画出动力F1的力臂l1。

【答案】如图所示。

【解析】力臂是从支点到力的作用线的垂直距离。

首先通过支点O做力F1的作用线的垂线，然后画上垂足，标上名称L1。

【例题2】（2020辽宁阜新）如图所示，用刀切食物，O为支点，A为动力作用点：(1)画出刀受到的阻力F2的示意图；(2)画出最小动力F1的示意图及其动力臂l1。

【答案】【解析】(1)刀受到的阻力垂直于接触面向上。

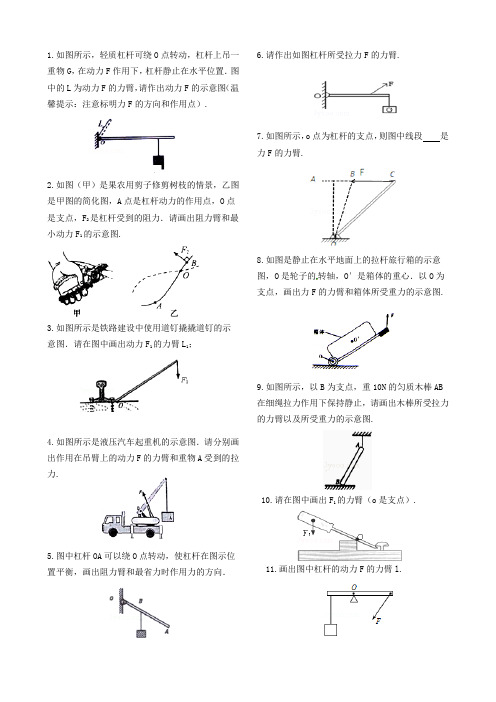

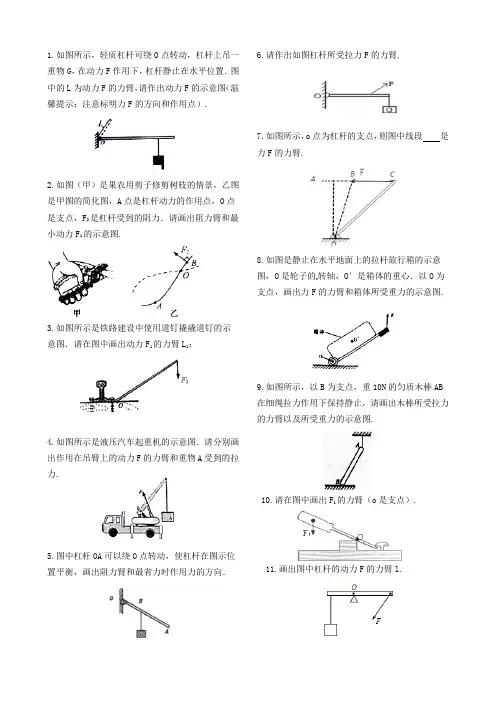

1.如图所示，轻质杠杆可绕O 点转动，杠杆上吊一重物G ，在动力F 作用下，杠杆静止在水平位置．图中的L 为动力F 的力臂，请作出动力F 的示意图（温馨提示：注意标明力F 的方向和作用点）.2.如图（甲）是果农用剪子修剪树枝的情景，乙图是甲图的简化图，A 点是杠杆动力的作用点，O 点是支点，F 2是杠杆受到的阻力．请画出阻力臂和最小动力F 1的示意图.3.如图所示是铁路建设中使用道钉撬撬道钉的示意图．请在图中画出动力F 1的力臂L 1；4.如图所示是液压汽车起重机的示意图．请分别画出作用在吊臂上的动力F 的力臂和重物A 受到的拉力.5.图中杠杆OA 可以绕O 点转动，使杠杆在图示位置平衡，画出阻力臂和最省力时作用力的方向．6.请作出如图杠杆所受拉力F 的力臂.7.如图所示，o 点为杠杆的支点，则图中线段 是力F 的力臂.8.如图是静止在水平地面上的拉杆旅行箱的示意图，O 是轮子的转轴，O′是箱体的重心．以O 为支点，画出力F 的力臂和箱体所受重力的示意图.9.如图所示，以B 为支点，重10N 的匀质木棒AB在细绳拉力作用下保持静止，请画出木棒所受拉力的力臂以及所受重力的示意图.10.请在图中画出F 1的力臂（o 是支点）.11.画出图中杠杆的动力F 的力臂l.12.如图是用钓鱼竿钓鱼的情景，其中动力为F 1，阻力为F 2，请在图中作出阻力F 2的力臂2.13.图中，杠杆OBA 在图示位置静止，请画出作用在A 点的力F 的力臂l.14.如图所示，将边长为10cm 的正方体合金块，用细绳挂在轻质杠杆的A 点处，在B 点施加力F 1=30N 时，杠杆在水平位置平衡，合金块对水平地面的压强恰好为0．撤去F 1，在B 点施加F 2时，合金块对地面的压强为1.2×103Pa ．（OB=3OA ，g 取10N/kg ） （1）画出F 2的力臂. （2）求合金块的质量. （3）求F 2的大小.15.图中OA 为轻质杠杆，可绕O 点转动，在点B 处用细绳悬挂一重物，在A 端施加动力F 1，使杠杆在水平位置平衡．请画出杠杆受到的阻力F 2及动力臂L 1.16.胶棉拖把的主要结构如图甲所示，使用时先将棉头浸泡于水中吸水，再拉动拉手，使之绕O 点转动，胶棉夹将棉头中多余水挤出后便可清理地板，请在图乙示意图中画出： （1）动力F 1的力臂l 1； （2）作用在B 点的阻力F 2.17.杠杆OA 可绕O 点转动，受力情况如图所示．请作出力F 的力臂L.18.如图中活塞抽水机的柄是一根弯曲的杠杆，请画出动力F 的力臂L.19.如图甲所示，当用指甲剪剪指甲时，指甲剪可以看成是多个杠杆的组合．乙中画出剪指甲时其中一个杠杆DBE 的动力臂L 1和阻力F 2.。

1杠 杆 作 图一、作力臂1．如下图所示,在图中分别画出力F1和F2对支点0的力臂L1和L2。

2．如下图所示，杠杆OA 处于平衡状态，在图中分别画出力F1和F2对支点0的力臂L1和L2：。

3．（1）如左图所示，杠杆AO(O 是支点)受到绳子的拉力F 和重物的拉力G 的作用等，试画出并标明力F 、G 对支点O 的力臂．（2）右图OA 是一根能绕O 转动的杠杆，在图中作出力F 的力臂B A O FF 2 F 1 O2F 2 F 1 O （3）右图是一台简易吊车的示意图，请画出F 1、F 2的力臂L 1、L 2。

（4）如左图中ABO 可看成杠杆，O 为支点，请在图中画出该杠杆的动力臂和所受阻力的示意图。

4．生活中有许多的器械利用杠杆原理来工作的：（1）如左图是自行车的刹车手柄示意图，请画出动力和阻力的力臂。

（2）抽水机如右下图所示，O 为支点，请画出力F 1和F 2的力臂．（3）铁锹是一种杠杆，请在右图中画出F 1和F 2的力臂L 1和L 2。

二、作五要素5．如左图某同学斜拉旅行箱站立时的简化模型。

请在图中画出阻力的示意图及阻力的力臂6．如左图所示，请你画出这根钓鱼竿杠杆五要素。

7．如右图所示，一根粗细均匀的筷子放在盛有半碗水的碗中，此时的筷子可以等效为一根绕O 点转的杠杆，画出这时的杠杆五要素。

8．下图为一指甲刀的示意图，它由三个杠杆组成，若用F l 的力剪指甲时，试画出三个杠杆的五要素。

三、已知力臂作力9．（1）如下左图，杠杆OA 在力F 1、F 2的作用下处于静止状态，l 2是F 2的力臂，画出F 1的力臂和力F 2（2）如右图所示，杠杆OA 在F 1、F 2两个力作用下平衡，图中已画出了杠杆A 端受的力F 1。

如果虚线OO ,是力F 2的力臂，请在杠杆上标出F 2的作用点B ，并画出力F 2的示意图。

· O A O , F 1 F 1 F 23四、作最小（省）的力10．如图所示，O 为杠杆AC 的支点，在B 处挂一小球，AO ＝OB ＝BC ，为使杠杆在水平位置平 衡，（1）画出施加在杠杆A 点上最小动力F A 的力臂L A ，并标出F A 的方向（2）画出施加在杠杆B 点上最小动力F B 的力臂L B ，并标出F B 的方向（3）画出施加在杠杆C 点上最小动力F C 的力臂L C ，并标出F C 的方向（4）F A 、F B 、F C 中哪个最小？11．画出使杠杆AB 在图所示位置静止时所用最小力F 的作用点和方向。

八年级下册物理杠杆做图题之阳早格格创做1．绘出图中，加正在杠杆上的能源Ｆ的力臂．请标明图中杠杆的支面：2．绘出图中力Ｆ1战Ｆ2的力臂，并用G1战G2分别标明．3．绘出图中各力的力臂：4．如图中匀称直棒OA可绕O面转化，请分别绘出火仄推力Ｆ战沉力G的力臂．5．如图为用起子启汽火瓶盖的时间，杆的支面O位子，及脚效率正在起子上力的力臂．请正在图中表示．6．试正在图上绘出Ｆ1战Ｆ2的力臂7．正在左图中绘着力Ｆ对付支面O的力臂，并用字母G表示．8．下图中的铡刀属于杠杆，试绘出它的能源臂战阻力臂．9．绘出并标明图中Ｆ、G对付支面O的力臂．10．绘出图中各力的力臂．11．绘出图中Ｆ1战Ｆ2的力臂G1战G2．12．绘出图中杠杆所受各力对付于面O的力臂（没有计杠杆所受的沉力）13．图中杠杆所受的沉力G战推力Ｆ的力臂．14．试正在图中绘出汽车刹车踩板上能源Ｆ1的力臂G1战阻力Ｆ2的力臂G2．15．请标明图中杠杆的支面：16．如图所示，试绘出杠杆OA所受力的力臂（OA杆的品量忽略没有计）17．图中，匀称直棒AB可绕A面转化，正在B端加一横直进取的40牛顿的力Ｆ，所有拆置处于停行状态，试做出该棒所受沉力的图示及沉力的力臂．18．用图所示的杠杆提起沉物．O是杠杆的支面，正在A面用力，正在图中绘着力Ｆ的力臂，并用字母G表示．19．绘出图中杠杆所受各力对付于支面O的力臂（没有计杠杆所受沉力）20．正在图所示的各杠杆中，O是支面，试分别绘出Ｆ1，Ｆ2的力臂G1，G2．21．下列所示的杠杆中，O是支面，正在图上绘出Ｆ1、Ｆ2的力臂，而且用G1、G2表示它们．22．绘出下列各力的力臂（如图）23．绘出下列各力的力臂（如图）24．如图中的面O是杠杆的支面，绘着力Ｆ1战Ｆ2的力臂，并用字母G1战G2标明．25．绘出图中Ｆ1战Ｆ2的力臂．26．正在图中，绘着力Ｆ1战Ｆ2对付杠杆支面O的力臂，并分别用字母G1战G2表示．27．如图所示，一木杆可绕牢固轴O自由转化，木杆正在火仄推力Ｆ的效率下处于仄稳状态．试正在图上绘出推力Ｆ战木杆沉力G对付O面的力臂．28．绘出图1战图2中各力的力臂．29．如图所示的杠杆，左边挂有二个各沉10牛顿的相共钩码，正在一个大小为30牛顿，目标横直背下的力效率下，杠杆处于仄稳状态，试正在图中妥当的位子用力的图示法绘出那个力．30．人的前臂是劳累杠杆，当直肘将脚中沉物举起时，肘闭节O是支面，肌肉中断，能源Ｆ1效率正在A面上，阻力Ｆ2效率正在B面上，请正在图中绘出各力的力臂，正在您所绘的图中：____表示Ｆ1的力臂，_____表示Ｆ2的力臂．问案1．如图所示：2．标明力臂L1战L2各1分，绘错一个扣2分．3．4．如图5．如图所示：6．如图所示：7．8．如图所示：9．如图所示：10．11．如图所示：12．如图所示：13．如图所示：14．如图所示：15．如图所示：16．如图所示：17．如图所示：18．如图所示：19．20．21．22．23．24．25．26．27．28．29．30．。

杠杆的力臂相关作图题1、图4是用杠杆吊重物的示意图。

请画出拉力F1。

对支点O的力臂，并画出挂重物的细绳对杠杆的拉力的示意图。

2、请在图12中画出压力F的力臂L。

3、请你在图中画出使用剪刀时，杠杆AOB所受动力F1的示意图及动力臂L1、阻力臂L2。

4、如图12所示，请在图中标出支点位置（用字母O表示），并作出动力臂（用L表示）.5、如图所示，画出力F对支点O的力臂L。

（2分）6、如图所示，不计重力的杠杆OB可绕O点转动，重为6N的物体P悬挂在杠杆的中点A处，拉力F1与杠杆成30°角，杠杆在水平位置保持平衡。

请在图中画出拉力F1的力臂。

7、图4是一个瓶盖起子，请标出支点O和阻力F2。

8、芜湖临江桥是安徽首座独塔单索面斜拉桥(如图6甲所示)。

将大桥的结构简化，可抽象成图6乙所示的杠杆模型，若将其中O点视为支点，请在图乙中作出拉索对桥面拉力F的力臂T．(保留作图痕迹)。

9、请在图17中画出力F的力臂。

10、请在图17中画出力F的力臂。

11、图16为用螺丝刀撬图钉的示意图，在图中画出动力F1的力臂l1和阻力F2的示意图．12、如图12是一种门锁把手的示意图，O点是把手的转轴，请画出作用力F的力臂L13、如图所示，F1是作用在抽水机手柄A点处的动力，O为支点。

请画出动力F1的力臂l1。

14、在建筑工地上，王师傅想用撬棒将一块大石头挪开。

其实撬棒就是一个杠杆，其支点（O）和受力情况如图7所示，请你在图中画出动力F1的力臂L1。

图1715、如图5所示，是某人在撬石头时的情景，请你画出力F 的力臂L 。

16、如图15所示，O 是均匀杠杆OA 的支点，所挂物体的重力为G ，请在图中画出物体所受重力的示意图及拉力F 的力臂。

17、两位同学利用图21所示的可以绕O 点自由转动的健身器材进行锻炼，甲同学竖直向下用力F 1将另一端的乙同学拉起。

请画出拉力F 1的力臂L 1。

18、请在图22中画出动力F 1的力臂l 1。
