变压器的防雷技术

变压器防雷保护的原理变压器防雷保护的原理主要包括以下几个方面：1. 雷电的形成和特点：雷电是一种高能量、高电压、高电流的自然现象，诱发雷电的主要因素有电荷分离、电场强度、空间倾斜等。

雷电具有爆发性、瞬态性和高频性的特点，可能导致设备损坏、火灾和人员伤亡。

2. 变压器的特点：变压器是电能传输和变换的重要设备，主要由高压线圈、低压线圈和铁芯组成。

当雷电击中变压器时，可能导致线圈绝缘破坏、瞬态电压过高、电涌等问题，从而对设备造成严重损坏。

3. 防雷保护的原则：变压器的防雷保护主要遵循两个原则，一是尽量减小雷电对变压器的直接冲击，二是将雷电产生的过电压和过电流引导到接地或绝缘地。

4. 防雷保护装置：为了实现变压器的防雷保护，通常会采用以下装置：（1）避雷针：避雷针是用于引导雷电放电的导体杆状物，通常安装在变压器上方的高处。

避雷针通过尖端放电，将雷电引导到地面，从而减小雷电直接击中变压器的可能性。

（2）避雷器：避雷器是一种用于限制过电压的装置，主要由外壳、电极和电阻组成。

当过电压到达设定值时，避雷器会自动分流，将过电压引入地线，从而保护变压器不受损。

（3）避雷接地：避雷接地是将过电压引入地线的过程，通常通过铜棒或铜带将避雷器接地。

合理的接地系统可以提供低阻抗路径，将过电压平稳地导入地下，从而降低雷电对变压器的伤害。

（4）电涌保护装置：电涌保护装置主要用于限制过电流，通常通过金属氧化物压敏电阻等元件实现。

当电涌产生时，电涌保护装置会迅速导通，将电涌分流到地线，保护变压器免受电涌损害。

5. 防雷保护系统的建立：为了实现变压器的全面防雷保护，需要建立完整的防雷保护系统。

这个系统包括避雷针、避雷器、避雷接地系统、电涌保护装置等组成，通过合理的布局和接地设计，将雷电产生的过电压和过电流有效地引导到地下。

总结起来，变压器防雷保护的原理是通过引导和限制雷电产生的过电压和过电流，以减小雷电对变压器的直接冲击。

通过合理的布局和接地系统的建立，可以提供低阻抗路径，将雷电平稳地导入地下，从而保护变压器免受雷电的损害。

变压器防雷安全措施变压器是电力系统中重要的电气设备，用于变换电能的电压，为各类设备提供稳定的电能。

然而，在雷电活动频繁的地区或季节，变压器容易受到雷电的攻击，造成设备损坏和人员伤害。

因此，为了确保变压器的安全运转，必须采取一系列的防雷措施。

本文将就变压器防雷安全措施展开讨论，以期为用户提供参考。

一、变压器防雷安全现状众所周知，雷电对建筑物和设备造成的破坏是不可低估的。

在变压器防雷危害方面，主要表现为以下几方面：1. 直击破坏：当雷电直接击中变压器，电荷通过设备内部电线电缆等媒介导致设备内部元器件损坏，从而影响设备的使用寿命和性能。

2. 感应破坏：当雷电附近放电时，会在电路中产生一定的感应电流和感应电压，从而影响变压器的性能。

3. 绝缘破坏：在雷电活动过程中，电荷会产生静电场，电场强度高于设备的绝缘强度，从而形成绝缘损坏，影响设备的使用寿命和性能。

二、变压器防雷安全措施1. 绝缘防护绝缘防护是变压器防雷的重要措施。

变压器应选用具有良好绝缘性能的材料，如由石英砂和树脂等材料制作的绝缘支撑。

另外，变压器的绝缘导体应严格符合规范标准，且必须与大地电位隔离。

2. 接地保护接地保护是遏制雷击干扰和低频干扰的有效技术措施。

变压器的导体必须接地保护，以保证设备处于电场均衡状态。

接地保护可以使用“屏蔽接地”或“直接接地”方法。

屏蔽接地是将变压器导体接入屏蔽装置，从而防止电磁波的干扰；而直接接地是将变压器导体直接接入大地，从而达到放电保护的目的。

3. 避雷针保护避雷针是一种用于防止雷击损害的重要设备。

避雷针通常安装在变压器上方，当雷电击中避雷针时，会在避雷针与大地间形成针间电位差，进而将雷电引至大地。

这样就可以防止雷电直接攻击变压器，减少设备的损坏率。

4. 闪络器保护闪络器也是变压器保护的一种重要技术措施。

当雷电产生时，闪络器能够迅速放电，将问题区域的电荷导向大地，从而遏制雷击干扰。

闪络器的选择应符合设备要求，并定期进行检查和维护。

变压器防雷接地标准变压器在电力系统中扮演着至关重要的角色，它们用于改变电压的大小，以便在输电过程中能够有效地传输电能。

然而，由于电力系统所处的环境和条件的复杂性，变压器往往会受到雷击的影响，因此需要采取一定的防雷措施，其中接地标准就显得尤为重要。

首先，变压器的防雷接地标准需要符合国家规定的相关标准，比如《变压器防雷接地技术规范》（GB 50150-2006）等文件。

这些标准规定了变压器防雷接地的具体要求，包括接地电阻的要求、接地装置的选用、接地导体的敷设等方面。

只有严格按照这些标准进行设计和施工，才能保证变压器在雷电天气下的安全运行。

其次，变压器防雷接地标准需要考虑到实际的使用环境和条件。

不同地区的雷电活动频率和强度都有所不同，因此在设计防雷接地系统时，需要根据当地的气候条件和雷电活动情况进行合理的选择和设计。

同时，还需要考虑到变压器所处的地理位置、土壤电阻率、接地极的数量和布局等因素，以确保接地系统的有效性和可靠性。

此外，变压器防雷接地标准还需要注重接地系统的维护和检测。

接地系统一旦建成投运，就需要定期进行检测和维护，以确保其良好的接地状态。

定期测量接地电阻，及时清除接地装置周围的杂草和杂物，保证接地导体的通畅性，都是非常重要的工作。

只有做好了这些工作，才能保证变压器在雷电天气下的安全运行。

总的来说，变压器防雷接地标准是保证变压器在雷电天气下安全运行的重要保障。

只有严格按照国家规定的标准进行设计、施工和维护，才能有效地保护变压器免受雷击的影响，确保电力系统的安全稳定运行。

因此，在变压器的设计、建设和运行过程中，必须高度重视防雷接地标准的执行，确保其符合国家规定并能够满足实际的使用需求。

变压器防雷措施和接地要求变压器据不完全统计，年平均雷暴日数在35~45的地区，10kv级配电变压器被雷击损坏率大约占配变总数4%~10%。

损坏的主要原因是变压器装设的避雷器和接地引下线不妥而造成的。

如；①变压器高压侧避雷器利用支架作接地引下线；②变压器中性点、高、低压侧避雷器分别接地；③避雷器未作预防性试验；④接地引下线截面过小及引线过长等。

1.杆上变压器防火维护⑴容量在100kva以上的变压器，高压侧一般采用三个阀型避雷器作保护；50~100kva的变压器，一般采用两个阀型避雷器和一个保护间隙（又称火花或角形间隙），也有采用三个阀型避雷器作保护；50kva以下的变压器，一般采用角形间隙，或两个阀型避雷器和一个角形间隙作保护。

高压两端装设避雷器，能够有效率避免高压两端线路示现时雷电波袭入而损毁变压器。

工程中常在配变10kv高压两端装设fs―10型阀型避雷器高压侧装设避雷器后，避雷器接地线应与变压器外壳及低压侧中性点连接后共同接地，以充分发挥避雷器限压作用和防止逆闪络。

（中性点不接地运行时，在中性点对地加装击穿保护间隙）。

⑵多雷地区的10kv，或y，连结的配电变压器，为避免扰动两端雷电入侵波转换至高压两端损毁变压器的绝缘，以及避免反转换波（指变压器高压侧受雷电，避雷器振动，其接地装置上的电压将通过变压器扰动绕组转换至高压两端的冲击波）损毁变压器的绝缘，在扰动两端宜装设一组扰动阀型避雷器（如fs―0.25型、fs―0.5型）或压敏电阻（如my―400型、my―440型）通在流量10~20ka或打穿保险器。

防火接线如下图；1变压器u10kvvw低、扰动两端避雷器的接线fs-10my―400或fs―0.25变压器外壳380/220vuvw⑶35/0.4kv直配变压器，高压两端和扰动两端均应当装设阀型避雷器。

⑷也可以使用阀型避雷器和火花间隙双重维护。

以避雷器居多，火花间隙为后备维护。

⑸实际施工中，常在配变高压套管的引线与避雷器引线之间绕8~10匝直径为8~10cm的空心线圈。

变压器防雷措施和接地要求变压器是电力系统中常见的电气设备，用于将高压输电线路上的电能转换为低压用电电能。

由于变压器经常处于室外环境，特别是在雷电多发的地区，为了保护变压器免受雷击的破坏，需要采取一系列的防雷措施和接地要求。

防雷措施：1.安装避雷针：在变压器周围安装避雷针，将避雷针与变压器的金属外壳等导体相连，形成一个完整的保护系统，将雷击电流导入地下，保护变压器。

2.安装避雷器：在变压器的高压侧和低压侧分别安装避雷器。

避雷器是一种具有特定动作特性的电器元件，当遭受雷击时，能够引导大部分雷电流通过流经避雷器，保护变压器不受雷击损坏。

3.建造避雷亭：在变压器附近设置避雷亭，避雷亭顶部应有良好的避雷装置，接地引流电流，避免雷电直接击中变压器。

4.导线绝缘处理：将高压线路与低压线路之间的导线进行良好的绝缘处理，避免雷电通过导线直接传导到变压器。

接地要求：1.接地装置的种类：变压器的金属外壳和金属部件应与地面接地，接地方式可以采用单点接地或多点接地。

单点接地是将变压器的金属外壳和金属部件通过导线连接到接地极上，而多点接地是将多个接地点均匀分布在变压器周围。

2.地网的设置：变压器接地装置通常需要与地下的大面积金属结构相连接，形成一个地网。

地网需要有足够的面积和导电能力，能够有效地分散雷电流，降低接地电阻。

3.地网的材料选择：地网通常使用铜排或镀锌钢带等优良导电材料制成。

对于要求较高的场所，可以使用无氧铜材料，以提高接地的导电性能。

4.接地系统的检测和维护：定期对变压器的接地系统进行检测和维护，确保接地系统的导电性能良好和可靠，以及及时处理故障。

同时，还应对接地系统进行标识，以便在需要时进行维修和排查故障。

总之，为了保护变压器免受雷击的破坏，需要采取一系列的防雷措施和接地要求。

通过建立良好的防雷装置和接地系统，可以有效地减少雷电对变压器造成的潜在威胁，确保电力系统的安全运行。

浅析配电变压器受雷击分析与防雷措施随着我国城乡规模的不断扩大，配电网的供电面积越来越大，所需的配电变压器也日益增多。

而这些配电变压器都极易受到雷电的损坏，一旦配电变压器被雷电损坏后，必然会造成大面积的停电现象，直接影响到人们日常的学习、生产与生活。

为了有效防止雷击侵害配电变压器，我们就必须弄清楚雷击的种类、特点以及侵害机理。

1 雷击及对配电网的损害1.1 雷击的形成雷击是一种瞬间脉冲放电，其形成主要是在强对流条件下，发生位置主要在云层与云层之间以及云层与大地之间。

雷击放电的一个主要特点就是重复放电，每次的脉冲个数平均在3～4个之间，其组成主要有预放电、主放电以及余辉放电。

在发生主放电的过程中，会有很大的雷电流产生，导致配电变压器发生损坏的根源就是这种雷电流。

1.2 雷击的特点与种类（1）瞬间放电，雷击整个放电的完成通常都在6µs以内；（2）雷击现象具有很大的冲击电流，其电流可达几万安培甚至几十万安培；（3）其产生的电压具有很高峰值，感应电压甚至可达亿伏左右；（4）雷击产生的电流具有很大的变化梯度，雷电流有极强的破坏力。

2 配电变压器雷害事故的原因雷击对配电变压器的损害主要是通过“正、逆变换”的过电压来实现的，而在这两种变换中损害最大的是逆变换过电压。

造成配电变压器雷害事故的原因主要有六个方面：（1）安装配电变压器时，没有科学、合理地选择安装位置；（2）没有对避雷器做交接试验便进行安装，当避雷器出现故障后检出的不及时；（3）没有按照相关规程来设计避雷器的接地引下线截面。

当出现雷击现象后极易造成烧断接地引下线，导致雷电流无法顺利向大地泄入；（4）配电变压器避雷设备装设的不足，如在部分农村避雷器仅装置在变压器的高压侧，低压侧则不装设；（5）缺乏完善的防雷接地装置，如部分避雷器存在过长的引下线；（6）接地级存在过大的接地电阻值。

具体接地电阻阻值可按表1选取：3 配电变压器接线方式与受雷害的关系3.1 避雷器只装设在高压侧的接地方式避雷器只装设在配电变压器高压侧的防雷保护可分为两种：（1）对避雷器进行单独接地，这种接地方式可能损坏配电变压器的绝缘，存在很大的缺陷；（2）3点同时接地，这种方式具有既简单又经济的特点，适合应用在一些雷少的地区，如平原地区等，其具体分别如图1与图2所示：3.2 双侧都有避雷器装设的三点一地方式人们在长期的生产实践中发现雷击破坏了配电变压器的同时也会对一些电度表、电动机等一些低压设备形成破坏，由此可以推断低压线路上产生的雷击过电压与配电变压器遭受的雷击损坏也有一定关系，所以我们可通过把氧化锌避雷器装设在低压侧的方式来防止过电压在低压侧的出现，进而更完善地对高压侧进行保护。

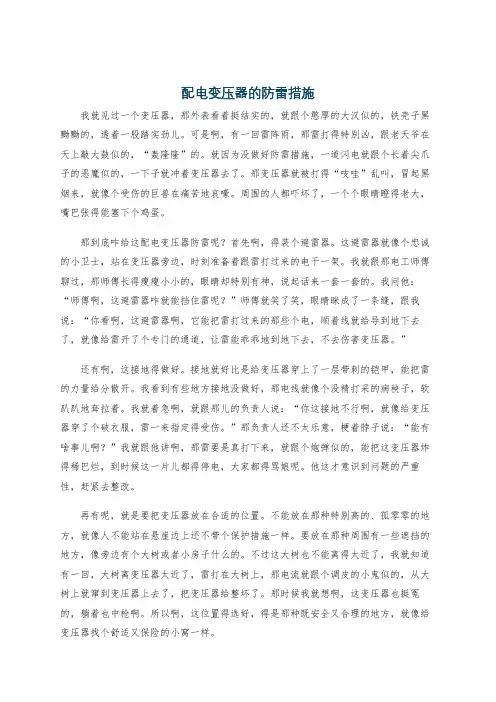

配电变压器的防雷措施我就见过一个变压器，那外表看着挺结实的，就跟个憨厚的大汉似的，铁壳子黑黝黝的，透着一股踏实劲儿。

可是啊，有一回雷阵雨，那雷打得特别凶，跟老天爷在天上敲大鼓似的，“轰隆隆”的。

就因为没做好防雷措施，一道闪电就跟个长着尖爪子的恶魔似的，一下子就冲着变压器去了。

那变压器就被打得“吱哇”乱叫，冒起黑烟来，就像个受伤的巨兽在痛苦地哀嚎。

周围的人都吓坏了，一个个眼睛瞪得老大，嘴巴张得能塞下个鸡蛋。

那到底咋给这配电变压器防雷呢？首先啊，得装个避雷器。

这避雷器就像个忠诚的小卫士，站在变压器旁边，时刻准备着跟雷打过来的电干一架。

我就跟那电工师傅聊过，那师傅长得瘦瘦小小的，眼睛却特别有神，说起话来一套一套的。

我问他：“师傅啊，这避雷器咋就能挡住雷呢？”师傅就笑了笑，眼睛眯成了一条缝，跟我说：“你看啊，这避雷器啊，它能把雷打过来的那些个电，顺着线就给导到地下去了，就像给雷开了个专门的通道，让雷能乖乖地到地下去，不去伤害变压器。

”还有啊，这接地得做好。

接地就好比是给变压器穿上了一层带刺的铠甲，能把雷的力量给分散开。

我看到有些地方接地没做好，那电线就像个没精打采的病秧子，软趴趴地耷拉着。

我就着急啊，就跟那儿的负责人说：“你这接地不行啊，就像给变压器穿了个破衣服，雷一来指定得受伤。

”那负责人还不太乐意，梗着脖子说：“能有啥事儿啊？”我就跟他讲啊，那雷要是真打下来，就跟个炮弹似的，能把这变压器炸得稀巴烂，到时候这一片儿都得停电，大家都得骂娘呢。

他这才意识到问题的严重性，赶紧去整改。

再有呢，就是要把变压器放在合适的位置。

不能放在那种特别高的、孤零零的地方，就像人不能站在悬崖边上还不带个保护措施一样。

要放在那种周围有一些遮挡的地方，像旁边有个大树或者小房子什么的。

不过这大树也不能离得太近了，我就知道有一回，大树离变压器太近了，雷打在大树上，那电流就跟个调皮的小鬼似的，从大树上就窜到变压器上去了，把变压器给整坏了。

变压器防雷安全措施变压器是电力系统中的重要设备，用于将电能从一级电压转换到另一级电压。

在使用过程中，变压器需要采取防雷安全措施来保护设备和人员的安全。

本文将介绍一些常用的变压器防雷安全措施。

1.安装避雷针避雷针是常见的防雷设备，可以将雷电释放到大气中，避免对变压器产生危害。

安装避雷针时应遵循相关标准并严格按照施工要求进行安装。

同时，避雷针需要定期检查和维护，确保其有效性。

2.安装避雷网避雷网是一种金属网状结构，用于分散和引导雷电，减少对设备的冲击。

在安装避雷网时，应根据变压器的尺寸和周围环境进行合理布置，将其安装在变压器周围的高地上，以确保最大限度地保护变压器免受雷电侵害。

3.接地系统接地系统是防止雷击的重要组成部分。

变压器应根据相关规范要求建立良好的接地系统，包括变压器本身的接地和周围环境的接地。

接地系统可以将由雷电引起的电流分散到大地中，保护变压器设备和附近的人员。

4.安装避雷器避雷器是一种用于保护电气设备免受雷击的器件。

变压器应安装适当的避雷器，用于吸收和分散由雷电产生的过电压，以防止过电压对变压器产生损害。

5.定期检测和维护定期检测和维护是保证变压器防雷安全措施有效性的重要手段。

定期检查变压器的防雷设备是否完好，并对其进行维护和修复。

同时，定期检测变压器的接地系统是否正常运作，并进行必要的维护。

6.加装避雷装置对于特殊环境下的变压器，如高山、高原等易受雷击的地区，可以考虑加装避雷闪光装置。

这些装置可以通过放电来吸引雷电，并将其分散到大气中，减少对变压器的影响。

7.定期培训和宣传定期培训和宣传对于提高人员对防雷安全措施的认识和理解非常重要。

培训内容可以包括防雷知识、防雷设备的使用和维护等。

同时，应加强对防雷设备的宣传，让人们了解其重要性，并予以合理使用。

综上所述，变压器防雷安全措施是确保变压器设备和人员安全的重要措施。

通过安装避雷针、避雷网、避雷器等设备，并确保良好的接地系统，进行定期检测和维护，加装避雷装置，以及进行培训和宣传等措施，可以有效地防止雷击对变压器产生的危害。

变压器的防雷措施一、变压器防雷的重要性。

1.1 变压器就像电力系统的心脏，一旦被雷击损坏，那可不得了。

整个电力供应就像断了线的风筝，会陷入混乱。

很多地方都依赖电力，不管是家庭照明、企业生产还是医院的医疗设备，要是变压器遭雷劈，那就如同釜底抽薪，大家的正常生活和工作都会受到严重影响。

1.2 雷击对变压器的破坏可不仅仅是设备本身的损坏这么简单。

这就像多米诺骨牌效应，可能会引发一系列的电力故障，维修起来既费钱又费时，就像个无底洞，让电力部门头疼不已。

二、外部防雷措施。

2.1 安装避雷针。

这就好比给变压器撑了一把保护伞。

避雷针的作用就是把雷电吸引到自己身上，让雷电顺着避雷针的引下线导入大地，从而避免雷电直接击中变压器。

就像一个勇敢的卫士，挺身而出保护身后的重要设备。

2.2 做好接地系统。

接地系统得靠谱，这是防雷的关键一步。

良好的接地就像树根一样，能把雷电流稳稳地导入大地这个“怀抱”。

如果接地不好，就如同建在沙滩上的城堡，雷电流无法有效泄放，防雷措施就成了摆设。

接地电阻得符合要求，越小越好，这样才能保证在雷电流到来时，能迅速把它处理掉，不让它有机会在变压器里兴风作浪。

三、内部防雷措施。

3.1 安装避雷器。

这是变压器内部防雷的重要手段。

避雷器就像一个智能的守门员，平时它安安静静，一旦有过高的电压从线路进入变压器，它就会迅速行动，把过电压限制在安全范围内，阻止雷电波入侵变压器内部，保护变压器的绕组等关键部件。

这就像给变压器穿上了一层铠甲，让它能抵御雷电的侵袭。

3.2 合理的绝缘配合。

变压器内部的绝缘就像一道防线。

各个部件之间的绝缘得相互配合好，不能有薄弱环节。

就像一支球队，每个球员都得发挥自己的作用，才能守住防线。

如果绝缘配合不合理，雷电产生的过电压可能会在绝缘薄弱处突破，从而对变压器造成损害。

这要求在设计和安装变压器时，就得精心考虑绝缘的等级和布局，确保万无一失。
