变压器防雷安全措施标准版本

变压器的防雷技术范文变压器是电力系统中常用的电气设备之一，其主要功能是实现电能的变换和输送。

然而，在电力系统中，由于雷电活动的存在，变压器容易受到雷击而造成故障。

因此，为了保证变压器的正常运行，必须采取一系列的防雷技术措施。

一、防雷技术的基本原理防雷技术的基本原理是通过合理的引雷和避雷措施，将雷电活动引导到地面上，以减小雷电对设备的直接影响和间接影响。

具体来说，防雷技术的基本原理包括以下几个方面：1.引雷原理：利用导体的导电性和容器的集中效应，将雷电集中引导到设备外部，避免对设备本身的直接影响。

2.避雷原理：通过合理的建筑和设备设计，避免雷电进入设备或建筑内部，避免对设备和人员造成伤害。

3.接地原理：通过合理的接地设计，将雷电的电荷引导到地面上，以减小雷电对设备的影响。

4.绝缘原理：通过合理的绝缘设计，减少或阻断雷电对设备的直接影响。

二、常见的防雷技术措施根据防雷技术的基本原理，常见的防雷技术措施包括如下几个方面：1.避雷针：避雷针是一种经典的引雷技术措施，通过将避雷针放置在建筑物顶部，引导雷电到达避雷针后，再通过导线将雷电引至地下。

避雷针的作用是通过尖端的几何形状，加强电场的集中效应，达到引雷的目的。

2.避雷网：避雷网是一种用来保护设备和建筑物的防雷措施，通过将导线网铺设在建筑物的周边，形成一个低阻抗的通道，将雷电引导到地下。

避雷网的作用是通过提供一个低阻抗的路径，将雷电从设备内部引导至地下。

3.避雷装置：避雷装置是一种用来保护设备和建筑物的防雷措施，它包括避雷器、放电器等组件，通过合理的设计和布置，将雷电引入避雷装置，然后将避雷装置与地线连接，将雷电引导到地下。

4.接地系统：接地是保证设备安全运行的重要环节，它可以将设备的绝缘电阻降低到一个可接受的范围内，从而减小雷电对设备的影响。

接地系统应包括合理的接地装置和接地导线，确保接地导线的导通良好。

5.绝缘材料：绝缘材料是保证设备正常运行的重要组成部分，良好的绝缘材料可以有效地隔离设备和外界环境，减小雷电对设备的直接影响。

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改变压器防雷安全措施(新版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes变压器防雷安全措施(新版)1进行全面的高压瞬态等电位连接对变压器常态非等电位部位全部实现高压瞬态等电位连接，包括在变压器高压侧和低压侧分别安装高压、低压避雷器各3只，所有避雷器与变压器壳、中性线和其它金属支撑件共同接地。

这样连接处理之后，当遭到雷击时，变压器所有金属部位电位瞬时同升同降，其相互间在理论上没有雷电流流动，因而变压器不会被雷电损坏。

实际上，用高压、低压避雷器实施了高压瞬态等电位连接后的变压器，在遇到雷击时，所接部位之间因避雷器的启动时刻和启动电压存在差别，再加上连接导体阻抗的存在，其所形成的高压瞬态等电位也只是相对的。

不过，其电位差非常小，不至于构成对变压器造成损坏或严重损坏。

目前，在变压器的高压侧和低压侧安装避雷器以达到全面的高压瞬态等电位连接，是保证变压器防雷安全最简单、最有效的方法。

2高压架空线路防雷措施变压器高压架空线路可采用的防雷措施主要有：在野外沿高压线全线架设避雷线，或架空转埋地15m以上接入变压器均可使侵入变压器高压侧的雷电波强度大大降低。

3低压架空线防雷措施低压架空线一般架设在10kv高压线下，不易受到直接雷击，但是单独在野外架设的低压线也易受到直接雷击。

当前，单独架设的低压架空线都是四线平行架设，均无避雷线。

低压架空线防雷措施主要有：将低压线上中性线架设于电杆顶端上作避雷接闪线，多杆重复接地；三条相线在其下横担上平行，架设处在中线的防雷保护空间之内，避免或减少低压相线受到闪击，保护变压器和终端用户设施。

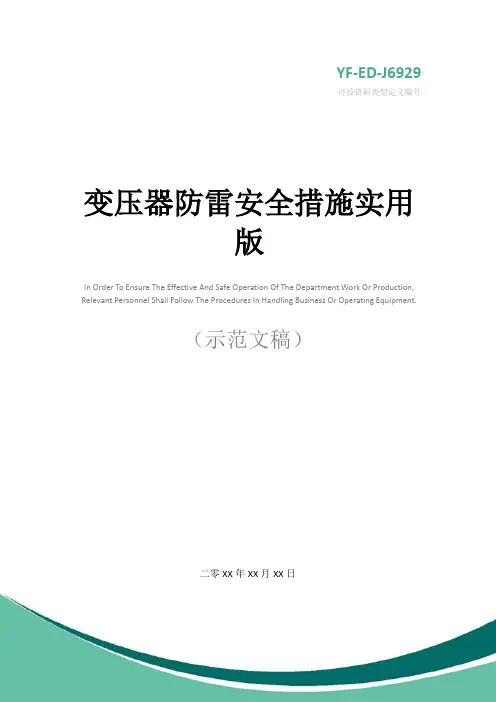

YF-ED-J6929可按资料类型定义编号变压器防雷安全措施实用版In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment.（示范文稿）二零XX年XX月XX日变压器防雷安全措施实用版提示：该解决方案文档适合使用于从目的、要求、方式、方法、进度等都部署具体、周密，并有很强可操作性的计划，在进行中紧扣进度，实现最大程度完成与接近最初目标。

下载后可以对文件进行定制修改，请根据实际需要调整使用。

1 进行全面的高压瞬态等电位连接对变压器常态非等电位部位全部实现高压瞬态等电位连接，包括在变压器高压侧和低压侧分别安装高压、低压避雷器各3只，所有避雷器与变压器壳、中性线和其它金属支撑件共同接地。

这样连接处理之后，当遭到雷击时，变压器所有金属部位电位瞬时同升同降，其相互间在理论上没有雷电流流动，因而变压器不会被雷电损坏。

实际上，用高压、低压避雷器实施了高压瞬态等电位连接后的变压器，在遇到雷击时，所接部位之间因避雷器的启动时刻和启动电压存在差别，再加上连接导体阻抗的存在，其所形成的高压瞬态等电位也只是相对的。

不过，其电位差非常小，不至于构成对变压器造成损坏或严重损坏。

目前，在变压器的高压侧和低压侧安装避雷器以达到全面的高压瞬态等电位连接，是保证变压器防雷安全最简单、最有效的方法。

2 高压架空线路防雷措施变压器高压架空线路可采用的防雷措施主要有：在野外沿高压线全线架设避雷线，或架空转埋地15m以上接入变压器均可使侵入变压器高压侧的雷电波强度大大降低。

3 低压架空线防雷措施低压架空线一般架设在10kv高压线下，不易受到直接雷击，但是单独在野外架设的低压线也易受到直接雷击。

文件编号：GD/FS-9240（解决方案范本系列）变压器防雷安全措施详细版A Specific Measure To Solve A Certain Problem, The Process Includes Determining The Problem Object And Influence Scope, Analyzing The Problem, Cost Planning, And Finally Implementing.编辑：_________________单位：_________________日期：_________________变压器防雷安全措施详细版提示语：本解决方案文件适合使用于对某一问题，或行业提出的一个解决问题的具体措施，过程包含确定问题对象和影响范围，分析问题，提出解决问题的办法和建议，成本规划和可行性分析，最后执行。

，文档所展示内容即为所得，可在下载完成后直接进行编辑。

1 进行全面的高压瞬态等电位连接对变压器常态非等电位部位全部实现高压瞬态等电位连接，包括在变压器高压侧和低压侧分别安装高压、低压避雷器各3只，所有避雷器与变压器壳、中性线和其它金属支撑件共同接地。

这样连接处理之后，当遭到雷击时，变压器所有金属部位电位瞬时同升同降，其相互间在理论上没有雷电流流动，因而变压器不会被雷电损坏。

实际上，用高压、低压避雷器实施了高压瞬态等电位连接后的变压器，在遇到雷击时，所接部位之间因避雷器的启动时刻和启动电压存在差别，再加上连接导体阻抗的存在，其所形成的高压瞬态等电位也只是相对的。

不过，其电位差非常小，不至于构成对变压器造成损坏或严重损坏。

目前，在变压器的高压侧和低压侧安装避雷器以达到全面的高压瞬态等电位连接，是保证变压器防雷安全最简单、最有效的方法。

2 高压架空线路防雷措施变压器高压架空线路可采用的防雷措施主要有：在野外沿高压线全线架设避雷线，或架空转埋地15m以上接入变压器均可使侵入变压器高压侧的雷电波强度大大降低。

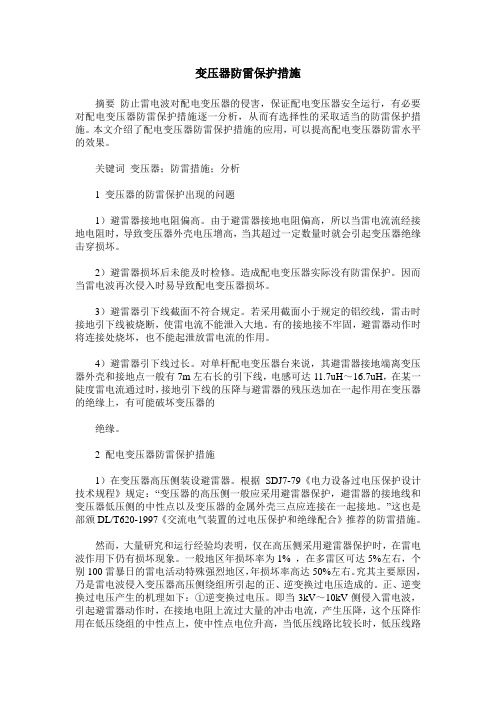

变压器防雷保护措施摘要防止雷电波对配电变压器的侵害，保证配电变压器安全运行，有必要对配电变压器防雷保护措施逐一分析，从而有选择性的采取适当的防雷保护措施。

本文介绍了配电变压器防雷保护措施的应用，可以提高配电变压器防雷水平的效果。

关键词变压器；防雷措施；分析1 变压器的防雷保护出现的问题1）避雷器接地电阻偏高。

由于避雷器接地电阻偏高，所以当雷电流流经接地电阻时，导致变压器外壳电压增高，当其超过一定数量时就会引起变压器绝缘击穿损坏。

2）避雷器损坏后未能及时检修。

造成配电变压器实际没有防雷保护。

因而当雷电波再次侵入时易导致配电变压器损坏。

3）避雷器引下线截面不符合规定。

若采用截面小于规定的铝绞线，雷击时接地引下线被烧断，使雷电流不能泄入大地。

有的接地接不牢固，避雷器动作时将连接处烧坏，也不能起泄放雷电流的作用。

4）避雷器引下线过长。

对单杆配电变压器台来说，其避雷器接地端离变压器外壳和接地点一般有7m左右长的引下线，电感可达11.7uH～16.7uH，在某一陡度雷电流通过时，接地引下线的压降与避雷器的残压迭加在一起作用在变压器的绝缘上，有可能破坏变压器的绝缘。

2 配电变压器防雷保护措施1）在变压器高压侧装设避雷器。

根据SDJ7-79《电力设备过电压保护设计技术规程》规定：“变压器的高压侧一般应采用避雷器保护，避雷器的接地线和变压器低压侧的中性点以及变压器的金属外壳三点应连接在一起接地。

”这也是部颁DL/T620-1997《交流电气装置的过电压保护和绝缘配合》推荐的防雷措施。

然而，大量研究和运行经验均表明，仅在高压侧采用避雷器保护时，在雷电波作用下仍有损坏现象。

一般地区年损坏率为1% ，在多雷区可达5%左右，个别100雷暴日的雷电活动特殊强烈地区，年损坏率高达50%左右。

究其主要原因，乃是雷电波侵入变压器高压侧绕组所引起的正、逆变换过电压造成的。

正、逆变换过电压产生的机理如下：①逆变换过电压。

即当3kV～10kV侧侵入雷电波，引起避雷器动作时，在接地电阻上流过大量的冲击电流，产生压降，这个压降作用在低压绕组的中性点上，使中性点电位升高，当低压线路比较长时，低压线路相当于波阻抗接地。

变压器防雷接地标准变压器在电力系统中扮演着至关重要的角色，它们用于改变电压的大小，以便在输电过程中能够有效地传输电能。

然而，由于电力系统所处的环境和条件的复杂性，变压器往往会受到雷击的影响，因此需要采取一定的防雷措施，其中接地标准就显得尤为重要。

首先，变压器的防雷接地标准需要符合国家规定的相关标准，比如《变压器防雷接地技术规范》（GB 50150-2006）等文件。

这些标准规定了变压器防雷接地的具体要求，包括接地电阻的要求、接地装置的选用、接地导体的敷设等方面。

只有严格按照这些标准进行设计和施工，才能保证变压器在雷电天气下的安全运行。

其次，变压器防雷接地标准需要考虑到实际的使用环境和条件。

不同地区的雷电活动频率和强度都有所不同，因此在设计防雷接地系统时，需要根据当地的气候条件和雷电活动情况进行合理的选择和设计。

同时，还需要考虑到变压器所处的地理位置、土壤电阻率、接地极的数量和布局等因素，以确保接地系统的有效性和可靠性。

此外，变压器防雷接地标准还需要注重接地系统的维护和检测。

接地系统一旦建成投运，就需要定期进行检测和维护，以确保其良好的接地状态。

定期测量接地电阻，及时清除接地装置周围的杂草和杂物，保证接地导体的通畅性，都是非常重要的工作。

只有做好了这些工作，才能保证变压器在雷电天气下的安全运行。

总的来说，变压器防雷接地标准是保证变压器在雷电天气下安全运行的重要保障。

只有严格按照国家规定的标准进行设计、施工和维护，才能有效地保护变压器免受雷击的影响，确保电力系统的安全稳定运行。

因此，在变压器的设计、建设和运行过程中，必须高度重视防雷接地标准的执行，确保其符合国家规定并能够满足实际的使用需求。

变压器防雷措施和接地要求变压器据不完全统计，年平均雷暴日数在35~45的地区，10kv级配电变压器被雷击损坏率大约占配变总数4%~10%。

损坏的主要原因是变压器装设的避雷器和接地引下线不妥而造成的。

如；①变压器高压侧避雷器利用支架作接地引下线；②变压器中性点、高、低压侧避雷器分别接地；③避雷器未作预防性试验；④接地引下线截面过小及引线过长等。

1.杆上变压器防火维护⑴容量在100kva以上的变压器，高压侧一般采用三个阀型避雷器作保护；50~100kva的变压器，一般采用两个阀型避雷器和一个保护间隙（又称火花或角形间隙），也有采用三个阀型避雷器作保护；50kva以下的变压器，一般采用角形间隙，或两个阀型避雷器和一个角形间隙作保护。

高压两端装设避雷器，能够有效率避免高压两端线路示现时雷电波袭入而损毁变压器。

工程中常在配变10kv高压两端装设fs―10型阀型避雷器高压侧装设避雷器后，避雷器接地线应与变压器外壳及低压侧中性点连接后共同接地，以充分发挥避雷器限压作用和防止逆闪络。

（中性点不接地运行时，在中性点对地加装击穿保护间隙）。

⑵多雷地区的10kv，或y，连结的配电变压器，为避免扰动两端雷电入侵波转换至高压两端损毁变压器的绝缘，以及避免反转换波（指变压器高压侧受雷电，避雷器振动，其接地装置上的电压将通过变压器扰动绕组转换至高压两端的冲击波）损毁变压器的绝缘，在扰动两端宜装设一组扰动阀型避雷器（如fs―0.25型、fs―0.5型）或压敏电阻（如my―400型、my―440型）通在流量10~20ka或打穿保险器。

防火接线如下图；1变压器u10kvvw低、扰动两端避雷器的接线fs-10my―400或fs―0.25变压器外壳380/220vuvw⑶35/0.4kv直配变压器，高压两端和扰动两端均应当装设阀型避雷器。

⑷也可以使用阀型避雷器和火花间隙双重维护。

以避雷器居多，火花间隙为后备维护。

⑸实际施工中，常在配变高压套管的引线与避雷器引线之间绕8~10匝直径为8~10cm的空心线圈。

变压器的防雷技术范本对于变压器的防雷技术，可以从以下几个方面进行详细讨论。

一、选取适当的设备变压器的防雷技术主要包括外部防雷设备和内部防雷设备。

在选取适当的设备方面，可以考虑以下几点：1. 外部防雷设备：包括避雷针、避雷带、避雷网等。

选取外部防雷设备时，可以根据变压器所处的环境、地点以及雷电活动频率等因素来决定。

例如，对于位于高风险雷区的变压器，可以考虑安装避雷针或避雷带等设备，以提高防雷能力。

2. 内部防雷设备：包括防雷器、雷电感应器、隔离开关等。

选取内部防雷设备时，要考虑变压器的额定电压、电流、频率等因素，以确保设备的丝毫防雷效果。

二、良好的接地系统良好的接地系统是变压器防雷的重要保证。

一个好的接地系统应具备以下特点：1. 低阻抗接地：通过采用低电阻和低感抗的接地方式，可以有效地降低变压器与地之间的电阻。

这不仅可以减小雷击的可能性，还可有效地将雷击过电流引到地下。

2. 多点接地：多点接地可以减小接地电阻，提高接地系统的可靠性。

可以在变压器附近布置多个接地装置，以增加接地系统的接地面积。

3. 可靠的接地设施：接地设施要进行定期检查和维护，以确保接地系统的连续性和可靠性。

同时要避免接地系统与其他设备相互干扰，确保接地系统的正常运行。

三、避免接地线圈和高过电压的影响在变压器设计和布置过程中，要考虑附近的电力线路、雷电磁场等因素对接地线圈和高过电压的影响。

具体措施包括：1. 接地线圈：接地线圈的设计要充分考虑其位置、形状和尺寸等参数。

尽量选择远离电力线路和雷电磁场的位置布置，减小外界电磁干扰因素对接地线圈的影响。

2. 高过电压：采取适当的屏蔽措施，如使用金属屏蔽网、金属板等将变压器或其附件包裹起来，减少电磁辐射和雷电磁场对变压器的影响。

四、合理的绝缘设计和绝缘监测合理的绝缘设计可以提高变压器的绝缘性能，减少雷击引起的绝缘击穿现象。

绝缘监测可以及时发现绝缘的损坏和老化情况，及时采取维修措施。

具体措施包括：1. 合理的绝缘设计：采用合适的绝缘材料和绝缘结构，提高绝缘性能。

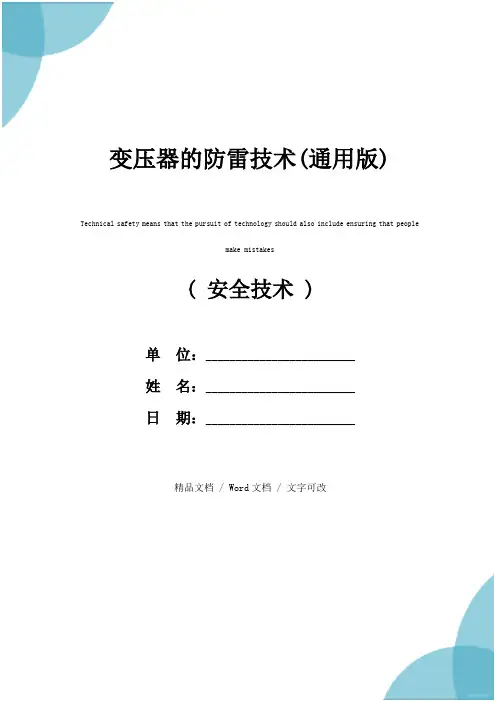

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改变压器的防雷技术(通用版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes变压器的防雷技术(通用版)雷击损坏配变过去单纯认为是雷电波进入高压绕组引起，实际上这种认识带有程度的片面性。

理论分析和实际试验表明：配变雷害事故的主要原因是由于配电系统遭受雷害时的“正反变换”的过电压引起，而反变换过电压损坏事故尤甚。

现就正反变换过电压发展过程进行分析，讨论配变的防雷保护。

1正反变换过电压1.1正变换过电压当低压侧线路遭受雷击时，雷击电流侵入低压绕组经中性点接地装置入地，接地电流Ijd在接地电阻Rjd上产生压降。

这个压降使得低压侧中性点电位急剧升高。

它叠加在低压绕组出现过电压，危及低压绕组。

同时，这个电压通过高低压绕组的电磁感应按变比升高至高压侧，与高压绕组的相电压叠加，致使高压绕组出现危险的过电压。

这种由于低压绕组遭受雷击过电压，通过电磁感应变换到高压侧，引起高压绕组过电压的现象叫“正变换”过电压。

1.2反变换过电压当高压侧线路遭受雷击时，雷电流通过高压侧避雷器放电入地，接地电流Ijd在接地电阻Rjd上产生压降。

这个压降作用在低压侧中性点上，而低压侧出线此时相当于经电阻接地，因此，电压绝大部分加在低压绕组上了。

又经电磁感应，这个压降以变比升高至高压侧，并叠加于高压绕组的相电压上，致使高压绕组出现过电压而导致击穿事故。

这种由于高压侧遭受雷击，作用于低压侧，通过电磁感应又变换到高压侧，引起高压绕组过电压的现象叫“反变换过电压”。
