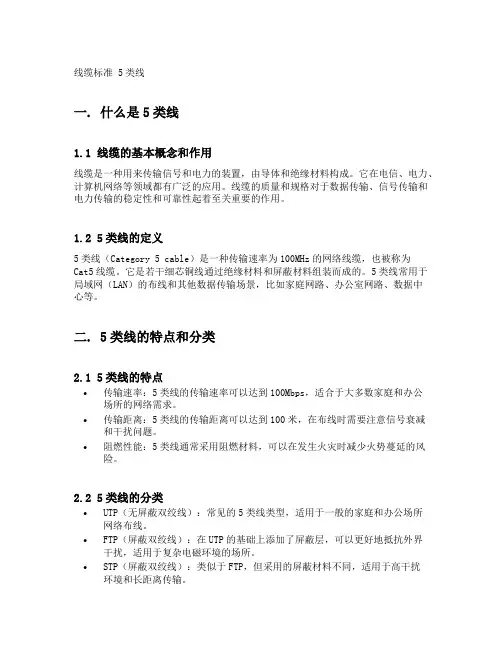

什么是五类线

线缆标准 5类线一. 什么是5类线1.1 线缆的基本概念和作用线缆是一种用来传输信号和电力的装置，由导体和绝缘材料构成。

它在电信、电力、计算机网络等领域都有广泛的应用。

线缆的质量和规格对于数据传输、信号传输和电力传输的稳定性和可靠性起着至关重要的作用。

1.2 5类线的定义5类线（Category 5 cable）是一种传输速率为100MHz的网络线缆，也被称为Cat5线缆。

它是若干细芯铜线通过绝缘材料和屏蔽材料组装而成的。

5类线常用于局域网（LAN）的布线和其他数据传输场景，比如家庭网路、办公室网路、数据中心等。

二. 5类线的特点和分类2.1 5类线的特点•传输速率：5类线的传输速率可以达到100Mbps，适合于大多数家庭和办公场所的网络需求。

•传输距离：5类线的传输距离可以达到100米，在布线时需要注意信号衰减和干扰问题。

•阻燃性能：5类线通常采用阻燃材料，可以在发生火灾时减少火势蔓延的风险。

2.2 5类线的分类•UTP（无屏蔽双绞线）：常见的5类线类型，适用于一般的家庭和办公场所网络布线。

•FTP（屏蔽双绞线）：在UTP的基础上添加了屏蔽层，可以更好地抵抗外界干扰，适用于复杂电磁环境的场所。

•STP（屏蔽双绞线）：类似于FTP，但采用的屏蔽材料不同，适用于高干扰环境和长距离传输。

三. 5类线的应用场景3.1 家庭网络布线在家庭网络布线中，5类线是最常用的选择之一。

它可以连接路由器、电脑、智能电视等设备，提供稳定和高速的网络连接。

同时，由于5类线的价格相对较低，对于大多数家庭来说是一个经济实惠的选择。

3.2 办公室网络布线办公场所通常需要连接大量的电脑、打印机、电话等设备，而5类线能够提供足够的带宽满足这些设备的需求。

同时，5类线在办公环境中安装和维护比较方便，成本相对较低。

3.3 数据中心网络布线数据中心是存储和处理大量数据的关键场所，因此对网络布线的要求非常高。

5类线虽然不能满足数据中心高带宽的需求，但可以用于管理和控制网络设备，提高整体网络的可靠性和稳定性。

虽然超五类非屏蔽双绞线也能提供高达地传输带宽，但是往往需要借助于价格高昂地特殊设备地支持.因此，通常只被应用于快速以太网，实现桌面交换机到计算机地连接.如果不准备以后将网络升级为千兆以太网，那么不妨在水平布线中采用超五类非屏蔽双绞线."六类"是指六类非屏蔽双绞线六类非屏蔽双绞线地各项参数都有大幅提高，带宽也扩展至或更高.六类双绞线在外形上和结构上与五类或超五类双绞线都有一定地差别，不仅增加了绝缘地十字骨架，将双绞线地四对线分别置于十字骨架地四个凹槽内，而且电缆地直径也更粗.电缆中央地十字骨架随长度地变化而旋转角度，将四对双绞线卡在骨架地凹槽内，保持四对双绞线地相对位置，提高电缆地平衡特性和串扰衰减.另外，保证在安装过程中电缆地平衡结构不遭到破坏.六类非屏蔽双绞线裸铜线径为（线规为），绝缘线径为，电缆直径为. 文档收集自网络，仅用于个人学习超五类还是六类按照电气性能地不同，双绞线可分为三类、五类、超五类、六类和七类双绞线.不同类别地双绞线价格相差较大甚至是悬殊，应用范围也大不相同. 文档收集自网络，仅用于个人学习除了传统地语音系统仍然使用三类双绞线以外，网络布线目前基本上都在采用超五类或六类非屏蔽双绞线.五类非屏蔽双绞线虽仍然可以支持，但由于在价格上与超五类非屏蔽双绞线相差无几，因此，已经逐渐淡出布线市场. 文档收集自网络，仅用于个人学习六类非屏蔽双绞线虽然价格较高，但由于与超五类布线系统具有非常好地兼容性，且能够非常好地支持，所以正慢慢成为综合布线地新宠.七类屏蔽双绞线由于是一种全新地布线系统，虽然性能优异，但由于价格昂贵.施工复杂且可选择地产品较少，因此很少在布线工程中采用. 文档收集自网络，仅用于个人学习六类非屏蔽双绞线可以非常好地支持千兆以太网，并实现地传输距离.因此，六类布线系统被广泛应用子服务器机房地布线，以及保留升级至千兆以太网能力地水平布线.根据国际布线标准，布线系统地期望寿命至少为年.作为一种长期地基本投资，综合布线应当充分考虑网络地潜在需求和布线系统地发展，因此，在资金允许地条件下，建议选择六类产品构建布线系统. 文档收集自网络，仅用于个人学习若考虑网络将来地应用需求，理论上应安装最先进地布线产品，因为安装电缆后往往难以重新更新替代，基本上，一个布线系统至少要应用年作为标准，能够支持至代地网络设备地性能更新，如果将来地网络设备需要更好地电缆才能提高数据速度. 文档收集自网络，仅用于个人学习那么，用六类电缆代替超五类电缆是无可避免地，但这些电缆重新组建工程非常昂贵，所以纵使六类产品地价格相对于超五类产品稍贵，但为了减少日后网络升级问题，六类产品仍然值得考虑. 文档收集自网络，仅用于个人学习"超六类"研制了目标在℃以上仍可正常运行地高性能布线系统，并在年底正式推出系统，其最终地指标达到带宽，可在℃时依然达到类标准规定地℃地性能指标.为了区别于普通类布线系统，这种带宽性能远超类地布线称为超类.大部分地超类布线与同品牌地类布线使用相同地模块和跳线，因此它们主要地区别在线缆上.地超类线缆从一开始地目标就定在较高温度下正常运行，因此其线缆构造特点之一就是大线径，传输导体地直径从普通类地()增加到()；也有某些厂家在开始地超类线缆采用了而尽力改善地方法，但到年地改进线缆中将其线径加到.另一特点是在个双绞线对间加了十字形地线对分隔条.没有十字分隔，线缆中地一对线可能会陷于另一对线两根导线间地缝隙中，线对间地间距减小而加重串扰问题.分隔条同时与线缆地外皮一起将对导线紧紧地固定在其设计地位置，并可减缓线缆弯折而带来地线对松散，进而减少安装时性能地降低.是首个采用十字分隔条地超类线缆，后来地线缆群起仿效而采用类似地技术.文档收集自网络，仅用于个人学习。

五类线超五类线六类线温度标准五类线、超五类线、六类线温度标准在当今数字化信息时代，网络已经渗透到人们生活的方方面面，各行各业对于网络的需求也越来越高。

而在构建网络的过程中，网络线材的选择尤为重要。

在网络线材的分类中，五类线、超五类线和六类线是常见的几种类型，它们在网络构建中扮演着至关重要的角色。

线材的温度标准也将直接影响到网络的稳定性和传输质量。

本文将重点探讨五类线、超五类线、六类线及其温度标准，希望能够帮助读者更深入地理解这些概念。

一、五类线五类线，又称Category 5线材，是一种传输速率为100Mbps的网络线材。

它的结构是由4对铜线组成，采用的是UTP（Unshielded Twisted Pair）非屏蔽双绞线结构。

五类线广泛应用于家庭和办公室等场合，可以满足一般网络传输需求。

然而，随着网络技术的不断发展，五类线已逐渐不能满足一些大型企业和机构对于高速数据传输的需求。

二、超五类线超五类线，又称Category 5e线材，是在五类线的基础上进行改进得到的线材。

超五类线在结构上与五类线基本相同，但在传输性能上有了较大提升。

它的传输频率达到了125MHz，在传输距离100米的情况下，可以支持千兆以太网（1000Mbps）的传输速率。

超五类线在适用范围和性能上都优于五类线，越来越多的网络构建也选择了超五类线作为标配线材。

三、六类线六类线，又称Category 6线材，是一种传输频率更高、性能更优越的网络线材。

六类线在结构上进行了进一步优化，采用了更严格的规范和标准。

它的传输频率高达250MHz，可以支持10Gbps的传输速率，是目前应用最为广泛的网络线材之一。

在大型企业、数据中心等对网络稳定性和传输速率有较高要求的场合，常常会选择六类线进行网络构建，以确保网络的稳定性和可靠性。

四、温度标准对于网络线材的温度标准，也是一个不容忽视的重要因素。

线材在不同的环境温度下可能会出现性能波动甚至损坏，因此对于线材的温度稳定性有着严格的要求。

双绞线中的五类线、超五类线、六类线的区别是什么？发布时间：2010-10-17 0:17:32 访问次数：文章导读：网友问：<a href="" target="_blank" ><font color='#000'>光纤光缆</font></a>双绞线中的五类线、超五类线、六类线的区别是什么？广州恒海电子：五类线与六类线的区别在于首先是差分方式传输。

什么是差分方式传输呢，它就是发送端在两条信号线上传输幅值相等相位相反的电信号，接收端对..网友问：双绞线中的五类线、超五类线、六类线的区别是什么？广州恒海电子：五类线与六类线的区别在于首先是差分方式传输。

什么是差分方式传输呢，它就是发送端在两条信号线上传输幅值相等相位相反的电信号，接收端对接受的两条线信号作减法运算，这样获得幅值翻倍的信号。

其抗干扰的原理是：假如两条信号线都受到了同样（同相、等幅）的干扰信号，由于接受端对接受的两条线的信号作减法运算，因此干扰信号被基本抵消，那么怎样才能保证两条信号线受到的干扰信号尽量是同相、等幅的呢？办法之一那就要将两根线扭在一起，按照电磁学的原理分析出：可以近似地认为两条信号线受到的干扰信号是同相、等幅的。

两条线交在一起后，既会抵抗外界的干扰也会防止自己去干扰别人。

一般常用的就是双绞线。

现在好多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网,网线由一定距离长的双绞线与RJ45头组成。

双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。

在EIA/TIA-568A标准中，将双绞线按电气特性区分有：三类、四类、五类线。

网络中最常用的是三类线和五类线，超五类，目前已有六类以上线。

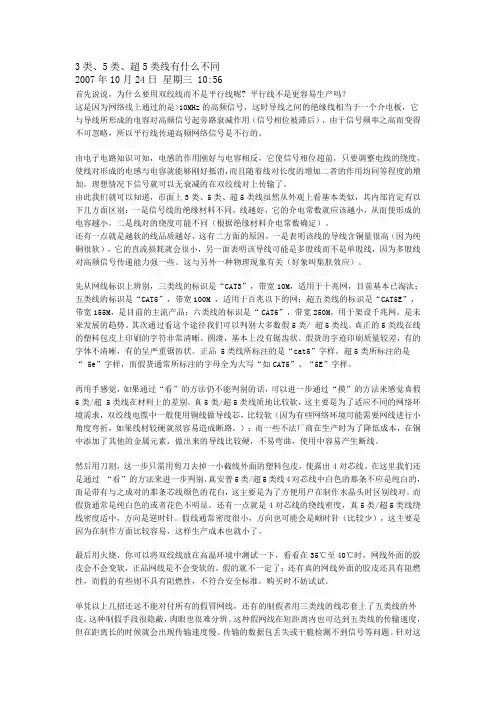

3类、5类、超5类线有什么不同2007年10月24日星期三 10:56首先说说，为什么要用双绞线而不是平行线呢? 平行线不是更容易生产吗？这是因为网络线上通过的是>10MHz的高频信号，这时导线之间的绝缘线相当于一个介电板，它与导线所形成的电容对高频信号起旁路衰减作用（信号相位被滞后），由于信号频率之高而变得不可忽略，所以平行线传递高频网络信号是不行的。

由电子电路知识可知，电感的作用刚好与电容相反，它使信号相位超前，只要调整电线的绕度，使线对形成的电感与电容就能够刚好抵消，而且随着线对长度的增加二者的作用均同等程度的增加，理想情况下信号就可以无衰减的在双绞线对上传输了。

由此我们就可以知道，市面上3类、5类、超5类线虽然从外观上看基本类似，其内部肯定有以下几方面区别：一是信号线的绝缘材料不同，线越好，它的介电常数就应该越小，从而使形成的电容越小，二是线对的绕度可能不同（根据绝缘材料介电常数确定）。

还有一点就是越软的线品质越好，这有二方面的原因，一是表明该线的导线含铜量很高（因为纯铜很软），它的直流损耗就会很小，另一面表明该导线可能是多股线而不是单股线，因为多股线对高频信号传递能力强一些。

这与另外一种物理现象有关（好象叫集肤效应）。

先从网线标识上辨别，三类线的标识是“CAT3”，带宽10M，适用于十兆网，目前基本已淘汰；五类线的标识是“CAT5”，带宽100M ，适用于百兆以下的网；超五类线的标识是“CAT5E”，带宽155M，是目前的主流产品；六类线的标识是“ CAT6”，带宽250M，用于架设千兆网，是未来发展的趋势。

其次通过看这个途径我们可以判别大多数假5类/ 超5类线。

真正的5类线在线的塑料包皮上印刷的字符非常清晰、圆滑，基本上没有锯齿状。

假货的字迹印刷质量较差，有的字体不清晰，有的呈严重锯齿状。

正品 5类线所标注的是“cat5”字样，超5类所标注的是“ 5e”字样，而假货通常所标注的字母全为大写“如CAT5”、“5E”字样。

五类线和超五类线的区别超五类网线的外皮上一般都标识了“CAT5E”的字样，而五类网线的外皮上一般都标识了“CAT5”的字样。

超五类网线的外径一般会比五类网线更粗一些。

超五类网线所传输的有效距离一般都可以高达300米，而五类网线一般不会超过100米。

网线一般有很多种，例如：五类网线、超五类网线、六类网线、超六类网线等等，但是很多人对于这些网线之间的区别都分不怎么清楚，那么超五类和五类网线区别是什么呢？下面和小编一起来看看吧。

超五类和五类网线区别是什么1、外皮标识不同超五类网线的网线外皮上一般都是标识了“CAT5E”的字样，而五类网线的网线外皮上一般都是标识了“CAT5”的字样。

2、使用范围不同超五类网线的带宽一般都是155M，可以用于支持百兆及以上的网络，并且还可以运用于局域网当中，所以是市面上比较受欢迎的网线产品。

而五类网线的带宽一般都是100M，只能用于支持百兆以下的网络。

3、传输信号的速率不同超五类网线所传输信号的速率一般可以高达100MHz，而五类网线所传输信号的速率一般都是在100MHz以下，所以超五类网线的性能一般也都会比五类网线的性能更好一些。

4、外径的大小不同超五类网线的外径一般会比五类网线的的外径更粗一些。

5、内部配置不同超五类网线的内部结构当中一般都有添加一条抗拉线，而五类网线的内部结构当中一般都没有添加抗拉线。

6、传输距离不同超五类网线所传输的有效距离一般都可以高达300米，所以经常被通信网络公司用来部署户外短距离之间的连接。

而五类网线所传输的有效距离一般都不会超过100米，所以一般只能运用于短距离的通信应用。

7、内部铜芯线数量不同超五类网线在传输数据的时候，一般都是使用4对铜芯线缆进行传输的，所以一般可以支持双工应用，而五类网线在传输数据的时候，一般都是使用2对铜芯线缆进行传输的，所以一般都只能支持半双工。

以上就是关于超五类和五类网线区别是什么的详细介绍，希望可以帮助大家区分清楚超五类和五类网线。

如何区分五类线超五类线六类线五类线、超五类线和六类线是指用于数据通信的电缆线的不同规格和性能等级。

它们在传输速度、带宽、抗干扰能力等方面有所不同，下面将分别对它们进行详细介绍，以便更好地区分它们。

一、五类线（CAT5）五类线是最早规定的标准电缆线，也是应用最为广泛的一种。

它分为CAT5和CAT5E两种。

1.CAT5线：CAT5线是传输速度为100MHz的一种标准电缆线，采用四对铜线进行传输。

它通常用于传输10/100Mbps以太网，适用于家庭网络、办公环境等较短距离的局域网。

2.CAT5E线：CAT5E线是对原CAT5线进行了改进，E代表“enhanced”（增强），它增加了对高频信号传输的支持，传输速度达到了1000MHz。

CAT5E线补偿了传输过程中的噪声和干扰，提高了网络的稳定性和可靠性。

因此，CAT5E线是目前较为常用的一种电缆线，广泛应用于局域网、网络摄像头、多媒体传输等领域。

二、超五类线（CAT5e）超五类线（CAT5e）是对CAT5E线的一种再次改进，提高了传输性能和抗干扰能力。

1.传输性能：超五类线的传输速度可达到1000Mbps，支持高达250MHz的频率范围，能够满足大部分现代网络的需求。

2.抗干扰能力：超五类线改进了线内和线间的干扰控制，采用了更好的绝缘材料和屏蔽技术，能够有效减少来自外部的噪声和干扰，保证数据传输的稳定性。

超五类线广泛应用于大型企业、大型数据中心等对网络性能要求较高的场所，适用于高速数据传输、视频传输、VoIP（Voice over Internet Protocol）等应用。

三、六类线（CAT6）六类线（CAT6）是目前应用较广泛的一种高性能电缆线，它主要在传输速度、带宽和抗干扰能力方面进一步提高。

1.传输速度：六类线的传输速度可达到10Gbps，在100米的传输距离下可以保持较好的传输性能。

它适用于高速网络、视频会议等需要大带宽和高速传输的应用。

2.带宽：六类线的频率范围达到了250MHz，比超五类线更宽，可以提供更大的带宽，支持更多的数据传输。

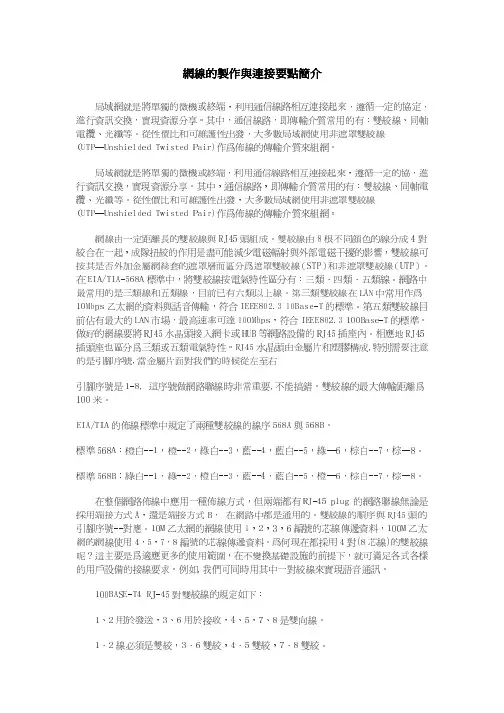

網線的製作與連接要點簡介局域網就是將單獨的微機或終端，利用通信線路相互連接起來，遵循一定的協定，進行資訊交換，實現資源分享。

其中，通信線路，即傳輸介質常用的有：雙絞線、同軸電纜、光纖等。

從性價比和可維護性出發，大多數局域網使用非遮罩雙絞線(UTP—Unshielded Twisted Pair)作爲佈線的傳輸介質來組網。

局域網就是將單獨的微機或終端，利用通信線路相互連接起來，遵循一定的協，進行資訊交換，實現資源分享。

其中，通信線路，即傳輸介質常用的有：雙絞線、同軸電纜、光纖等。

從性價比和可維護性出發，大多數局域網使用非遮罩雙絞線(UTP—Unshielded Twisted Pair)作爲佈線的傳輸介質來組網。

網線由一定距離長的雙絞線與RJ45頭組成。

雙絞線由8根不同顔色的線分成4對絞合在一起，成隊扭絞的作用是盡可能減少電磁輻射與外部電磁干擾的影響，雙絞線可按其是否外加金屬網絲套的遮罩層而區分爲遮罩雙絞線（STP）和非遮罩雙絞線（UTP）。

在EIA/TIA-568A標準中，將雙絞線按電氣特性區分有：三類、四類、五類線。

網路中最常用的是三類線和五類線，目前已有六類以上線。

第三類雙絞線在LAN中常用作爲10Mbps乙太網的資料與話音傳輸，符合IEEE802.3 10Base-T的標準。

第五類雙絞線目前佔有最大的LAN市場，最高速率可達100Mbps，符合IEEE802.3 100Base-T的標準。

做好的網線要將RJ45水晶頭接入網卡或HUB等網路設備的RJ45插座內。

相應地RJ45插頭座也區分爲三類或五類電氣特性。

RJ45水晶頭由金屬片和塑膠構成,特別需要注意的是引腳序號,當金屬片面對我們的時候從左至右引腳序號是1-8, 這序號做網路聯線時非常重要,不能搞錯。

雙絞線的最大傳輸距離爲100米。

EIA/TIA的佈線標準中規定了兩種雙絞線的線序568A與568B。

標準568A：橙白--1，橙--2，綠白--3，藍--4，藍白--5，綠--6，棕白--7，棕--8。

5类线的技术参数目前，结构化布线解决方案厂商纷纷推出增强5类(Cat5E)和6类线缆解决方案。

虽然6类线缆标准尚未颁布，但鉴于其卓越的性能，许多客户已选择实施这种解决方案。

什么原因促使他们在6类标准尚未最终确定，仍安装这类系统呢？5E类技术规范的不断完善源于千兆以太网的发展。

在制定千兆以太网技术规范期间，低端低档次的5类电缆是否能对这种网络给予支持曾一度引起人们的关注。

然而，6类电缆规范尚未制定，尽管现有网络或新兴网络还不必依赖6类解决方案来支持，但可以预见，在不久的将来，6类电缆将成为铜缆布线的主流解决方案。

最终，随着网络的发展，为其提供支持的将肯定是6类布线解决方案，而不是5E类。

现在很难说由6类方案提供支持的具体时间，但其在网络建设方面表现出的技术优势则是不争的事实。

因此，6类线缆取代5E类只是时间的问题。

常见的6类产品本文附表为5类、5E类、6类及7类线缆在100MHZ正常频率下的性能比较。

从表中可以直观地看出，相同频率下不同技术规范的比较结果。

请注意，6类和7类线缆的实际数值可能与该表公布的结果不同。

估计6类线缆的数值变化不大，而7类线缆与最终公布的规范值肯定有较大差别。

但无论如何，从表中的结果看，6类线缆在5E类的基础上有了改进。

从频率范围看，5E类线缆仍局限在100MHZ，而6类线缆已提高到200MHz，并规定在此基础上再加25％余量，即达到250MHz(暂定)。

哪种方案适合你目前，布线厂商在营销上存在不少水分。

“经测试高达300MHz”“保障应用”、“6类电缆是千兆以太网的选择”、“绝对独家供应商解决方案”等市场炒作和宣传误导将用户们搞得一头雾水。

无疑，众多用户关注的是安装，而不是哪一种铜缆布线解决方案。

用户就可以根据自己的需求和经济承受能力，在各种方案中加以选择。

布线专家往往建议用户考虑以下问题：■ 目前的用途是什么，估计今后的应用发展如何？大概的进程规划？如果在今后5－10年只打算使用100BaseT，那么5E类电缆就足够了。

网线中的超类线和类线有什么区别网线中的超5类线和6类线有什么区别？类线主要是针对100M网络提出的，当然对10M网络更是绰绰有余，其工作方式基本上是半双工方式，5类线的标准最为成熟，也是当今市场的主流。

后来, 开发千兆以太网时,打算在5类双绞线上运行。

但是在实际操作中人们发现,原有5类布线产品在支持千兆网应用时可能会有30%左右的信息点通不过电气性能的测试，即并非所有的5类线缆均可以运行千兆以太网，主要体现在电气性能是否满足千兆以太网所需的4对芯全双工传输要求，即从全双工传输信息出发，在四对芯电缆中，每对电缆及电缆对的不同组合，其NEXT等指标都应当符合规定的5类线缆的技术规范,每一对线都支持100MHz的带宽，4对芯共具有400MHz可用带宽，千兆以太网的设计运行频带正是400MHz。

符合现有5类标准要求的双绞线工作于半双工时,只需要两对线具有100MHz可用带宽即可。

因此,许多厂商把可以运行千兆以太网的5类产品冠以“增强型”(Enhanced Cat 5，5E)推向市场，美国的TIA/EIA 568A-5是5E标准，“5E”也被人们称为“超5类”，这就是5E的由来。

后来之所出现6类、超6类甚至最近有人提出7类，主要和计算机网络的发展有关系。

按摩尔定律推算，计算机网络上的信息需求每18个月会增加1倍，计算机网络发展到千兆位以太网的出现，对综合布线系统提出了4对双绞线全双工的应用要求，这就是超5类线与6类线出现的背景。

对于6类线，国际标准没有最终确认是定为200MHz还是250MHz，但厂家已经以250MHz作为指标进行生产，所以说用6类线跑千兆以太网是不成问题的。

从现有的技术指标来看，6类线确实超过了超5类，但是6类线可能不会红火，一方面它还没有统一的标准，没有“明媒正娶公开承认”；另一方面它有一个强劲的对手――光纤。

随着光纤技术的越来越成熟，性能越来越高，价格越来越便宜，6类线很有可能还没红火便在市场上消失，更不用说超6类、7类了；三是与6类线配套的其它布线设备与现有的5类、超5类不兼容。

510060 ChinaTel: (86 20) 83849442 83849021 Fax: (86 20) 83848342网络线局域网络线即LAN CABLE，即人们常讲的五类线，超五线，六类线等。

主要用于企业内部局域网络，智能大厦等数字通信领域。

近年来随网络通信的飞速发展，网络用的数据电缆的需求增长很快；LAN CABLE 已成为电线电缆制造行业的一个重要产品。

一：LAN CABLE标准,型号：LAN CABLE标准较多，并没有准确，全面的标准规定，且各国家以及各生产开发厂商遵照的标准以及控制的指标不同；而在此产品的开发上，美国和日本处在领先的地位，通常设计时参考比较权威的EIA/TIA（美国电气工业协会/美国工业工程协会标准），以及ISO/IEC标准：TIA/EIA-568-A CA T.5 五类线ISO/IEC-11801 CA T.5 五类线TIA/EIA-568-A-5 CA T.5e 超五类线TIA/EIA-568-A-4 CA T.6 六类线草案LAN CABLE产品型号主要分有屏蔽STP（shielded twisted pairs）及无屏蔽UTP（unshielded twisted pairs）两大类。

510060 ChinaTel: (86 20) 83849442 83849021 Fax: (86 20) 83848342二：LAN CABLE生产步骤与材料：LAN CABLE的主要生产步骤与材料如下：1．导体的拉丝/退火材料使用无氧铜⏹与挤出工序串列⏹分开拉丝2．绝缘挤出⏹发泡绝缘（使用正在增加），化学或物理发泡FM-DPE，FM-PP⏹实心绝缘（以美国为典型）HDPE，PP3．对绞或星绞与成缆⏹分开对绞再成缆⏹对绞与成缆同时进行4．屏蔽取决于电缆形式（UTP，STP）5．护套：挤出一层壁管（挤管式押出）耐燃性能极佳的CMR级PVC6．印环与印字三：错综复杂的相互作用在数据电缆生产中，几乎每一生产线及每一变数，均在不同程度上影响到其它变数和成品电缆的性能。

超五类和六类网线区别网线，电脑网络组成的最不起眼的部分，最容易被忽视的部件。

在组建网络时，人们大多会重视如交换机、路由器、网卡等设备，但对于网线，一般不会太多的去挑剔。

但随着网络规模的扩大，对网线需求的增加，网线的重要性越来越明显。

下面一起来了解下网线基本知识。

Part1：了解网线小常识-网线的种类双绞线常见的有3类线，5类线和超5类线、6类线，以及最新的7类线。

前者线径细而后者线径粗，型号如下：一类线：主要用于传输语音（一类标准主要用于八十年代初之前的电话线缆），不同于数据传输。

二类线：传输频率为1MHZ，用于语音传输和最高传输速率4Mbps的数据传输，常见于使用4MBPS规范令牌传递协议的旧的令牌网。

三类线：在ANSI和EIA/TIA568标准中指定的电缆，该电缆的传输频率16MHz，用于语音传输及最高传输速率为10Mbps的数据传输主要用于10BASE--T。

四类线：该类电缆的传输频率为20MHz，用于语音传输和最高传输速率16Mbps的数据传输主要用于基于令牌的局域网和10BASE-T/100BASE-T。

5）五类线：该类电缆增加了绕线密度，外套一种高质量的绝缘材料，传输率为100MHz，用于语音传输和最高传输速率为100Mbps的数据传输，主要用于100BASE-T和10BASE-T网络。

这是最常用的以太网电缆。

超五类线：超5类具有衰减小，串扰少，并且具有更高的衰减与串扰的比值（ACR)和信噪比（StructuralReturn Loss)、更小的时延误差，性能得到很大提高。

超5类线主要用于千兆位以太网（1000Mbps）。

六类线：该类电缆的传输频率为1MHz～250MHz，六类布线系统在200MHz时综合衰减串扰比（PS-ACR）应该有较大的余量，它提供2倍于超五类的带宽。

六类布线的传输性能远远高于超五类标准，最适用于传输速率高于1Gbps的应用。

六类与超五类的一个重要的不同点在于：改善了在串扰以及回波损耗方面的性能，对于新一代全双工的高速网络应用而言，优良的回波损耗性能是极重要的。

什么是五类网线？什么是六类网线？二者有何区别与作用五类网线五类线（0.5数据通信专用线）是一种传播数据、话音等信息通信业务的多媒体线材，被广泛应用于宽带用户驻地网等宽带接入工程中，其质量的优劣，直接关系到信息通信的传输质量。

用户经常抱怨的上网速度慢，“五类线”质量差是重要原因之一。

五类线适用于100Mbps的高速数据传输。

国际上标准的线序为T568A、T568B两种：T568A线序：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕T568B线序：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕在网络施工中，建议使用T568B线序。

双绞线按电气性能划分的话，通常分为：三类、四类、五类、超五类、六类、七类双绞线等类型，原则上数字越大，版本越新、技术越先进、带宽也越宽，当然价格也越贵了。

我们在为局域网选购线材时一般来说是选购五类或超五类网线，因为三、四类双绞线一般是使用在10M/bps的以太网中，而五类双绞线能满足现在日趋流行的100M/bps的以太网，超五类双绞线主要用于将来的千兆网上，但现在也普通应用于局域网中，因为价格方面比五类线贵不了多少，现在已有六类线了，一般用于ATM网络中，公司局域网中暂时还不推荐采用。

目前三类、四类线目前在市场上几乎没有了，如果有，也不是以三类或四类线出现，而是假以五类，甚至超五类线出售，这是目前假五类线最多的一种。

目前在一般局域网中常见的是五类、超五类或者六类非屏蔽双绞线，特别是目前的超五类和六类非屏蔽双绞线可以轻松提供155Mbps的通信带宽，并拥有升级至千兆的带宽潜力，因此，成为当今水平布线的首选线缆。

而双绞线又可分为：屏蔽双绞线和非屏蔽双绞线，大多数局域网使用非屏蔽双绞线(UTP —Unshielded Twisted Pair)作为布线的传输介质来组网，网线由一定距离长的双绞线与RJ45头组成。

屏蔽的五类双绞线外面包有一层屏蔽用的金属膜，它的抗干扰性能好些。

可能有读者会问那为什么不采用屏蔽的五类双绞线呢？这是因为屏蔽双绞线要求整个系统全部是屏蔽器件，包括电缆、插座、水晶头和配线架等，同时建筑物需要有良好的地线系统。

五类线一、直线直线是最常见的线类型之一，它是由无限多个连接在一起的点组成的。

直线可以平行于坐标轴，也可以倾斜。

在数学和几何中，直线被认为是最简单的几何元素之一，因为它没有弯曲或曲线部分。

直线有许多重要的性质和特点，这些特点在许多数学和物理领域中都有广泛的应用。

二、曲线曲线是指在平面上的一种弯曲线条。

与直线不同，曲线没有方向性，它可以在任何方向上运动。

曲线具有不同的形状和长度，例如抛物线、椭圆、双曲线等。

曲线是几何学中研究的重要对象之一，它与许多数学和科学领域有着紧密的联系。

三、光线光线是指沿直线路径传播的电磁波。

光线在物理学和光学中起着重要的作用，它们用来描述光的传播和反射。

光线具有速度快、直线传播等特点，在自然界中广泛存在。

光线也是我们日常生活中所接触到的光现象的主要表现形式之一。

四、辐射线辐射线是指从一个中心点向外辐射的线条。

它可以是直线、曲线或波浪状的。

辐射线在物理学和工程领域中具有广泛的应用，例如在天文学中用于描述星系的形态，以及在无线通信中用于描述信号传播的方向和强度。

五、指示线指示线是一种用于指示或表示特定事物或位置的线条。

它们可以是直线或曲线，也可以是带有标签或符号的线条。

指示线在地图、图表和设计领域中起着重要的作用，它们帮助人们快速准确地理解和解读信息。

总结：五类线包括直线、曲线、光线、辐射线和指示线。

每种线条都有其独特的性质和用途，在数学、物理、工程等领域中都有广泛的应用。

了解这些线条的特点和用途，有助于我们更好地理解和应用它们，推动科学和技术的发展。

无论是学习几何学的基础知识，还是在实际应用中解决问题，对五类线的认识都是非常重要的。

五类线的标识是“CAT5”，带宽100M ，适用于百兆以下的网；超五类线的标识是“CAT5E”，带宽155M，是目前的主流产品；六类线的标识是“ CAT6”，带宽250M，用于架设千兆网，是未来发展的趋势。

"超五类"指的是超五类非屏蔽双绞线(UTP—Unshielded Twisted Pair) 非屏蔽双绞线电缆是由多对双绞线和一个塑料外皮构成。

五类是指国际电气工业协会为双绞线电缆定义的五种不同的质量级别.是在对现有五类屏蔽双绞线的部分性能加以改善后出现的电缆，不少性能参数，如近端串扰、衰减串扰比，回波损耗等都有所提高，但其传输带宽仍为100MHz。

超五类双绞线也是采用4个绕对和1条抗拉线，线对的颜色与五类双绞线完全相同，分别为白橙、橙、白绿、绿、白蓝、蓝、白棕和棕。

裸铜线径为0.51mm（线规为24AWG），绝缘线径为0.92mm，UTP电缆直径为5mm。

虽然超五类非屏蔽双绞线也能提供高达1000Mb/s的传输带宽，但是往往需要借助于价格高昂的特殊设备的支持。

因此，通常只被应用于100Mb/s 快速以太网，实现桌面交换机到计算机的连接。

如果不准备以后将网络升级为千兆以太网，那么不妨在水平布线中采用超五类非屏蔽双绞线。

"六类"是指六类非屏蔽双绞线的各项参数都有大幅提高，带宽也扩展至250MHz或更高。

六类双绞线在外形上和结构上与五类或超五类双绞线都有一定的差别，不仅增加了绝缘的十字骨架，将双绞线的四对线分别置于十字骨架的四个凹槽内，而且电缆的直径也更粗。

电缆中央的十字骨架随长度的变化而旋转角度，将四对双绞线卡在骨架的凹槽内，保持四对双绞线的相对位置，提高电缆的平衡特性和串扰衰减。

另外，保证在安装过程中电缆的平衡结构不遭到破坏。

六类非屏蔽双绞线裸铜线径为0.57mm（线规为23AWG），绝缘线径为1.02mm，UTP电缆直径为6.53mm。

超五类还是六类按照电气性能的不同，双绞线可分为三类、五类、超五类、六类和七类双绞线。
