可调直流稳压电源的设计实验报告

可调的直流稳压电源电路设计

课题名称 直流稳压电源

所在院系

班 级

学 号

姓 名

指导老师

时 间

2 目录

一、摘 要………………………………………………3

二、设计要求…………………………………………3

三、元件及其介绍 ……………………………………4

四、设计原理及参数计算……………………………4

(1)电源变压器 …………………………………4

(2)整流电路……………………………………5

(3)滤波电路……………………………………5

五、直流稳压电源的工作原理………………………6

六、可调式三端稳压器的引脚图及其典型应用电路6

(1)设计电路图……………………………………6

(2)仿真……………………………………………7

七、设计结论心得体会………………………………8

八、附表附录…………………………………………9

3 摘 要

电源是电子设备中的一个重要组成部分, 其性能的优劣直接影响着设备的工作质量, 随着技术的不断革新, 电源技术发生了巨大变化。

随着科技的发展，直流稳压电源的工作频率有原来的几十千赫发展到现在的几百千，但是和西方的发达国家还是有一定的差距；以美国为首的几个发达国家在这方面的研究已经转向高频下电源的拓扑理论、工作原理、建模分析等等方面技术领先；因此，直流稳压电源的研制及应用在此方面与之也从在很大的差距。

可调直流稳压电源设计报告

I. 设计目的

本设计旨在实现一个可调直流稳压电源，能够提供多种输出电压和电流，同时还能稳定地保持输出电压在规定范围内。

II. 设计原理

直流稳压电源的基本原理是将变压器输出的交流电转换为直流电，并使用电子元件如二极管、电容器、稳压管等实现对输出电压和电流的稳定。在本设计中，我们采用如下电路结构实现直流稳压电源。

电路主要由变压器、整流桥、滤波电容、调节电路、稳压管和输出端口等组成。

（1）变压器：变压器主要将交流输入变换为需要的交流输出电压，通常变压器转换后的电压需要经过整流、滤波和稳压等多道处理才能成为稳定的直流电源输出。因此，本设计中我们采用了含有两只二次线圈的变压器。

（2）整流桥：整流桥主要用来将变压器输出的交流电流转换成直流电流，这里我们采用了四个二极管构成的整流桥，如图所示，其中D1和D2对应于变压器中一只二次线圈所产生的正半交流电流，D3和D4则对应于产生的负半交流电流。

（3）滤波电容：滤波电容主要用来滤除多余的高频成分，以使直流电波尽可能平滑，保证输出电压的稳定性。

（4）调节电路：调节电路用来控制和调整稳压管的工作状态，以实现输出电压的稳定性和调节。

（5）稳压管：稳压管是关键元件之一，其主要作用是在电路中设置一个固定的工作电压，以保证输出电压在一定范围内稳定。

III. 设计过程

(1) 变压器设计：根据我们的需求，我们需要将输入的220V交流电转变为24V的交流电，在此基础上再进行转换为稳定的直流电源输出。因此，我们需要采用一只含有两只二次线圈的变压器，并且将两只二次线圈采用串联方案，以实现较大的输出电压值。最终选用的变压器型号为220V/24V/10W，其中10W为变压器最大输出功率。

(2) 整流桥设计：为了将变压器输出的24V交流电转换为直流电源，我们需要采用整流桥电路。对于整流桥电路中的每个二极管来说，其承受的最大反向电压应该大于所采用变压器的输出电压。在此基础上，我们选用的整流桥电路中的二极管容量为1N4001，其最大反向电压为50V。

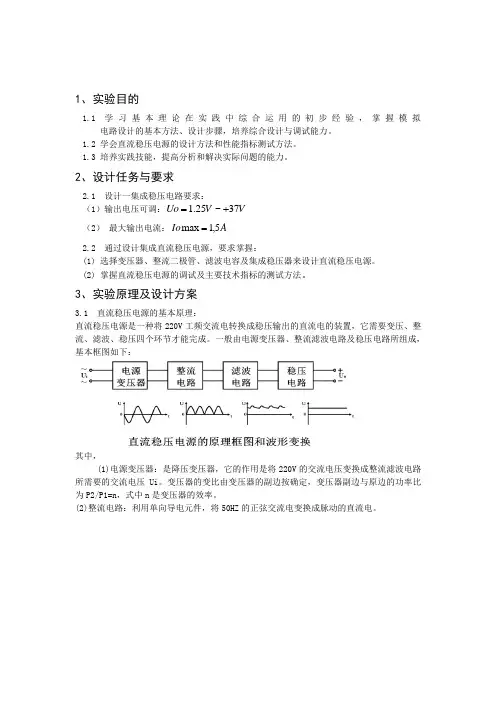

1、实验目的

1.1学习基本理论在实践中综合运用的初步经验，掌握模拟

电路设计的基本方法、设计步骤，培养综合设计与调试能力。

1.2 学会直流稳压电源的设计方法和性能指标测试方法。

1.3 培养实践技能，提高分析和解决实际问题的能力。

2、设计任务与要求

2.1 设计一集成稳压电路要求：

（1）输出电压可调：VVUo37~25.1

（2） 最大输出电流：AIo5,1max

2.2 通过设计集成直流稳压电源，要求掌握：

(1) 选择变压器、整流二极管、滤波电容及集成稳压器来设计直流稳压电源。

(2) 掌握直流稳压电源的调试及主要技术指标的测试方法。

3、实验原理及设计方案

3.1 直流稳压电源的基本原理：

直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电的装置，它需要变压、整流、滤波、稳压四个环节才能完成。一般由电源变压器、整流滤波电路及稳压电路所组成，基本框图如下：

其中，

(1)电源变压器：是降压变压器，它的作用是将220V的交流电压变换成整流滤波电路所需要的交流电压Ui。变压器的变比由变压器的副边按确定，变压器副边与原边的功率比为P2/P1=n，式中n是变压器的效率。

(2)整流电路：利用单向导电元件，将50HZ的正弦交流电变换成脉动的直流电。

(3)滤波电路：可以将整流电路输出电压中的交流成分大部分滤除。滤波电路滤除较大的波纹成分，输出波纹较小的直流电压U1。常用的整流滤波电路有全波整流滤波、桥式整流滤波等。

(4)稳压电路:稳压管稳压电路其工作原理是利用稳压管两端的电压稍有变化，会引起其电流有较大变化这一特点，通过调节与稳压管串联的限流电阻上的压降来达到稳定输出电压的目的。

3.2 设计方案：

1）方案:采用CW317可调式三端稳压器电源：

LM317可调式三端稳压器电源能够连续输出可调的直流电压. 不过它只能连续可调的正电压,稳压器内部含有过流,过热保护电路;由一个电阻(R)和一个可变电位器(RP)组成电压输出调节电路,输出电压为:Vo=1.25(1+RP/R).

可调稳压电源实验报告

一、实验目的

本次实验的主要目的是设计并搭建一个可调稳压电源，深入理解其工作原理，掌握相关的电路设计和调试技能，同时通过实验测量和分析，评估所设计电源的性能指标。

二、实验原理

可调稳压电源的基本原理是利用电压调整元件（如稳压管、集成稳压器等）来稳定输出电压。常见的集成稳压器有 78XX 系列（正电压输出）和 79XX 系列（负电压输出）。本实验采用的是线性集成稳压器 LM317，它能够输出 125V 至 37V 连续可调的直流电压。

LM317 的输出电压由两个外接电阻 R1 和 R2 决定，其计算公式为：＄V_{out} ＝ 125 ＼times （1 ＋ ＼frac{R_2}｛R_1}）＄。通过调整

R2 的阻值，可以改变输出电压的值。

此外，为了提高电源的性能，还需要加入滤波电容来减少输出电压的纹波，输入电容来稳定输入电压。

三、实验器材

1、 集成稳压器 LM317

2、 电阻：若干（阻值根据设计需求选择） 3、 电容：电解电容（容量根据需求选择）

4、 万用表

5、 示波器

6、 电源变压器

7、 面包板

8、 导线若干

四、实验步骤

1、 电路设计

根据实验要求，计算出 R1 和 R2 的阻值。假设需要输出 5V 电压，选择 R1 ＝ 240Ω，R2 ＝ 560Ω。

在面包板上搭建电路，按照集成稳压器的引脚功能连接输入电容、输出电容、电阻等元件。

2、 电路连接

将电源变压器的输出端连接到电路的输入端，注意变压器输出电压的极性。

使用万用表测量输入电压，确保其在稳压器的允许范围内。

3、 调试与测量

接通电源，使用万用表测量输出电压，看是否接近设定值。 若输出电压不准确，调整 R2 的阻值，直到输出电压达到 5V。

使用示波器观察输出电压的纹波，评估电源的滤波效果。

五、实验数据及分析

1、 输出电压测量

测量不同负载条件下（如空载、接 100Ω 电阻、接 1kΩ 电阻等）的输出电压，记录数据如下：
