可调直流稳压电源设计报告

【摘 要】

直流稳压电源，又称直流稳压器，它的供电电源大都是交流电源，当交流供电电源的电压或负载电阻变化时，稳压器的直接输出电压都能保持稳定。直流稳压电源一般由电源变压器，整流电路，滤波电路，以及稳压电路等电路组成。变压器把市电交流电压变为所需要的低压交流电；整流器把交流电变为直流电；经滤波后，稳压器再把不稳定的直流电压变为稳定的直流电压输出。本设计主要采用三端集成稳压块LM317来构成直流稳压电源电路，通过变压，整流，滤波，稳压等过程将220V交流电，变为稳定的直流电，并实现电压可在2-28V可调。

【关 键 词】直流，稳压，变压，可调

一、集成可调直流稳压电源设计的目的

学习可调直流稳压电源根本理论在实践中综合运用的初步经验；掌握该电路设计的根本方法、设计步骤，培养综合设计与调试能力；掌握可调直流稳压电源的性能指标测试方法，培养实践技能，提高分析和解决实际问题的能力。

二、集成可调直流稳压电源的总体设计思路

2.1 可调直流稳压电源设计思路

(1)变压。市电电压交流220V(有效值)50Hz，要获得低压直流输出，首先必须采用电源变压器将市电压降低到所需要的交流电压。

(2)整流。降压后的交流电压，通过整流电路变成单向直流电，但其幅度变化大〔即脉动大〕。

(3)滤波。经整流后的脉动较大的直流电压须经过滤波电路变成平滑，脉动小的直流电，即将交流成份滤掉，保存其直流成份。

(4)稳压。滤波后的直流电压，再通过稳压电路稳压，便可得到根本不受外界影响的可调且稳定的直流电压输出，供应负载RL。

(5)工作流程图(如图1所示)。 仅供学习参考

图1 稳压电源工作流程图

2.2 可调直流稳压电源的工作原理方框图

直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电压的装置，它需要变压、整流、滤波、消振、稳压、保护、可调七个环节来完成的〔如图2所示〕。

图2 可调直流稳压电源方框图

【摘 要】

直流稳压电源，又称直流稳压器，它的供电电源大都是交流电源，当交流供电电源的电压或负载电阻变化时，稳压器的直接输出电压都能保持稳定。直流稳压电源一般由电源变压器，整流电路，滤波电路，以及稳压电路等电路组成。变压器把市电交流电压变为所需要的低压交流电；整流器把交流电变为直流电；经滤波后，稳压器再把不稳定的直流电压变为稳定的直流电压输出。本设计主要采用三端集成稳压块LM317来构成直流稳压电源电路，通过变压，整流，滤波，稳压等过程将220V交流电，变为稳定的直流电，并实现电压可在2-28V可调。

【关 键 词】直流，稳压，变压，可调

一、集成可调直流稳压电源设计的目的

学习可调直流稳压电源基本理论在实践中综合运用的初步经验；掌握该电路设计的基本方法、设计步骤，培养综合设计与调试能力；掌握可调直流稳压电源的性能指标测试方法，培养实践技能，提高分析和解决实际问题的能力。

二、集成可调直流稳压电源的总体设计思路

2.1 可调直流稳压电源设计思路

(1)变压。市电电压交流220V(有效值)50Hz，要获得低压直流输出，首先必须采用电源变压器将市电压降低到所需要的交流电压。

(2)整流。降压后的交流电压，通过整流电路变成单向直流电，但其幅度变化大（即脉动大）。

(3)滤波。经整流后的脉动较大的直流电压须经过滤波电路变成平滑，脉动小的直流电，即将交流成份滤掉，保留其直流成份。

(4)稳压。滤波后的直流电压，再通过稳压电路稳压，便可得到基本不受外界影响的可调且稳定的直流电压输出，供给负载RL。

(5)工作流程图(如图1所示)。 1

图1 稳压电源工作流程图

2.2 可调直流稳压电源的工作原理方框图

直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电压的装置，它需要变压、整流、滤波、消振、稳压、保护、可调七个环节来完成的（如图2所示）。

图2 可调直流稳压电源方框图

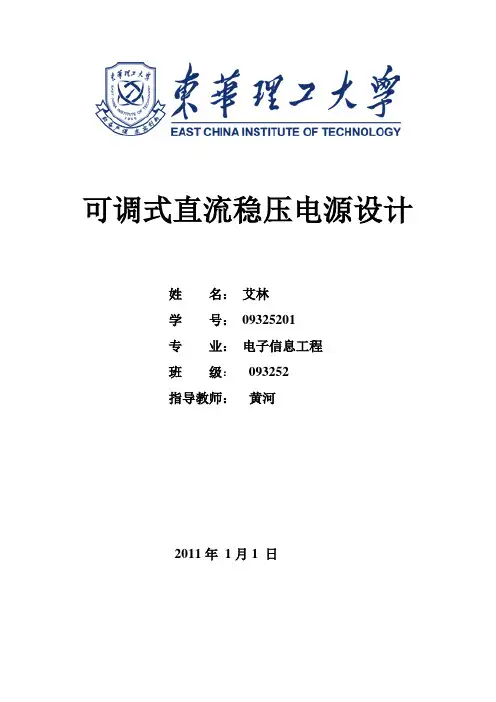

可调式直流稳压电源设计

姓 名： 艾林

学 号： 09325201

专 业： 电子信息工程

班 级： 093252

指导教师： 黄河

2011年 1月1 日

目录

一 课程设计目地…………………….………………….3

二 功能电路整体思路………………………….……….3

三 功能模块分析……………………………….……….4

四 心得体会………………………………………….….9

五 实物展示……………………………………………..10

六 参考文献……………………………………………..11

七 致谢…………………………………………………..11

一 设计目的

本次设计的题目为“可调试直流稳压电源”。在设计过程中应实现以下几点要求：

1.输入电压为220V AC 输出为直流电压

2.电压变化范围：1.8~17V

3.连续可调

二 功能电路整体思路

若实现稳压电源，首先就要就电路进行稳压。在稳压方面可选用变压器来完成。由输入交流电压变为直流则须对电路进行整流。本次设计选用全波桥式整流电路进行整流。然后要对输入的电压进行调节。在调节方面。可选用可调节三端正电压稳压器进行调节（LM317）。通过整流后得电流幅值变化很大，所以需要用电容对电流进行滤波。然后输出即可。

电路模块：

稳压——>整流——>调压——>滤波——>输出

三 功能模块分析

⑴元件清单

名称及参数 数量 单价（元）

IN4007 10 0.1

4148 5 0.1

1000U/16V 4 0.3

470U/16V 4 0.2

10U/16V 4 0.1

103P 4 0.1

4k7/0.25W电阻 5 0.1

100/0.25W电阻 5 0.1

510/0.25W电阻 5 0.1

1k/0.25W电阻 1 0.1

5MM绿普亮 2 0.1

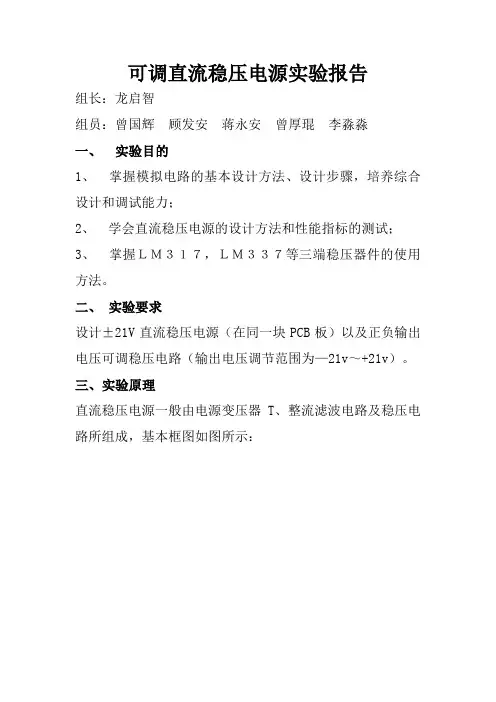

可调直流稳压电源实验报告

组长：龙启智

组员：曾国辉 顾发安 蒋永安 曾厚琨 李淼淼

一、 实验目的

1、 掌握模拟电路的基本设计方法、设计步骤，培养综合设计和调试能力；

2、 学会直流稳压电源的设计方法和性能指标的测试；

3、 掌握ＬＭ３１７，ＬＭ３３７等三端稳压器件的使用方法。

二、 实验要求

设计±21V直流稳压电源（在同一块PCB板）以及正负输出电压可调稳压电路（输出电压调节范围为—21v～+21v）。

三、实验原理

直流稳压电源一般由电源变压器T、整流滤波电路及稳压电路所组成，基本框图如图所示：

整流与稳压基本过程

各部分的作用：

1、电源变压器T的作用是将电网220V的交流电压变换成整流滤波电路所需要的交流电压Ui。

2、整流电路：整流电路将交流电压Ui变换成脉动的直流电压（在直流稳压电源中常采用桥式整流电路，这里我们采用６Ａ的整流桥）。再经滤波电路滤除较大的纹波成分，输出纹波较小的直流电压U1。

桥式整流过程

桥式过程波形变化示意图

３、滤波电路：经整流后的直流输出电压脉动性很大，不能直接使用，为减少其交流成分，常在整流电路后接滤波电路。滤波电路的主要任务是将整流后的单向脉动直流电压中的纹波滤除掉，使其输出平滑的直流电压，这里我们采用接入滤波电容来组成滤波电路。

4、 稳压电路作用是当外界因素（电网电压、负载、环境温度）发生变化能使输出直流电压不受影响，从而维持稳定的输出，常用集成稳压器，小功率稳压电源中经常使用三端集成稳压器。常用的三端集成稳压器有固定式三端稳压器与可调式三端稳压器。常用可调式正压集成稳压器有LM317系列，它们的输出电压从1.25V－37伏可调，最简的电路外接元件只需一个固定电阻和一只电位器。其芯片内有过渡、过热和安全工作区保护，最大输出电流为1.5A。其典型电路如图2-5所示，其中电阻R1与电位器R2组成输出电压调节器，输出电压Uo的表达式为：Uo＝1.25（1＋R2/R1）式中R1一般取120－240欧姆，输出端与调整端的压差为稳压器的基准电压（典型值为1.25V）。
