1．阻尼器应用的设计目标和理念传统建筑，无论木结构，钢筋混凝土，钢结构已经有上百年的抗风，抗震历史，为什么提出在这些建筑中添加阻尼器？精简总结，有以下几点原因：●对于一些使用要求较高的建筑结构（超高层，大跨结构等），地震，抗风形成动力难题，需要更合理的解决办法；●对比其他传统方案，减少结构受力体系的造价；●科学不断发展，开辟了解决结构工程问题的新思路；可以使结构最大限度的保持在弹性范围内工作，为结构提升安全保障。
以某抗震加固工程为例，我们对剪力墙（传统方案）和液体粘滞阻尼器两个方案从理念和计算结果作了如下对个目的。
AB一理念。
在所有可能发生地震的地区，我们主要想提出推广的这一设计理念。
国外有的工程，在结构的小振设计中也充分利用施加了阻尼器的优越。
他们大胆的用加阻尼器后的修正反应谱作结构的设计。
C．减少附属结构、设备、仪器仪表等第二系统的振动在破坏性地震震害分析中，结构内部附属结构、设备、仪器仪表等第二系统的振动和破坏越来越引起我们的注意。
从经济上看，这些内部系统的价值可能远远超过结构本身。
增加结构保护系统出于保护这一附属系统就不奇怪了。
应该说，采用阻尼器系统减少医院、计算机房、交通及航空等重要控制中心内部附属设备的振动是非常必要的。
D．解决常规办法难予解决的问题在结构设计中有时遇到高地震烈度、土质情况恶劣的地区，单纯的加大梁柱的尺寸会引起结构刚度增加，结构的周期减小，其结果可能引起更大的地震力。
结构落入这一恶性循环中。
有时用常规的办法难于解决。
着名的墨西哥市长大楼就提供了一个解脱这一恶性循环的榜样。
结构抗震如果使用液体粘滞阻尼器，本身没有刚度，也就不会改变结构的频率，阻尼器增加了结构的阻尼比，起到耗能的作用，比较容易解决这一困难问题。
在高烈度地震区，设计变得很困难的情况下，建议加入液体粘滞阻尼器重新作一下分析，可能你会得到预想不到的好结果。
E．结构上的其它需要除了提髙结构主体的的抗震抗风能力外，阻尼器还能在很多其他方面的抗振动上对结构有所帮助，可以汇总如下：●大跨空间钢结构，体育场馆，特别是开启式屋顶运动中的减振●超高层钢结构建筑抗风的TMD系统●减少楼板和大型屋盖垂直振动的TMD 系统●配合基础隔震的建筑，加大阻尼，减少位移●设备基础减振●特别重要的建筑----核电站、机场控制室●●●3.1）2）●●●●●●3.1对角支撑。
粘滞阻尼器在建筑中布置原则
粘滞阻尼器在建筑中布置原则
粘滞阻尼器在结构中的布置方式原则主要有以下几点：
1)竖向布置以层间位移作为衡量标准，阻尼器宜设置在层间位移较大的楼层。
框架结构等以剪切变形为主的结构一般布置在下部楼层，剪力墙等以弯曲变形为主的结构一般布置在上部楼层。
当层间位移基本相等时，阻尼支撑适宜设置在结构的下部。
2)总体采用均匀、对称、分散的原则，粘滞阻尼器在建筑结构中一般在梁柱间安装，其工作效率与安装方式有很大的关系，受安装方式的直接影响。
实际工程应用中阻尼器一般安装方式有:单斜支撑、人字支撑、剪刀支撑、墙墩支撑。
支撑方式的选择应综合考虑其对建筑布局的影响。
单斜支撑结构简单、安装方便，但其对梁柱节点的影响较大；人字支撑对梁柱节点基本无影响，但要考虑其侧向稳定性；剪刀支撑阻尼效果较好，但对框架梁影响较大，容易引起框架梁片面外变形；墙墩支撑受力简单，相对其他三种方式自重较大，设计框架梁时需考虑其自重。
阻尼器安装应该在其邻近设备、结构构件安装结束后实施。
粘滞阻尼减震框架结构抗震设计方法粘滞阻尼减震框架结构是一种新型的结构抗震设计方法，它通过在结构中增加粘滞阻尼器，可以有效降低结构在地震荷载下的反应，提高结构的抗震性能。
本文将从粘滞阻尼器的工作原理、设计参数选择和设计实施等方面进行详细介绍。
一、粘滞阻尼器的工作原理粘滞阻尼器是一种通过能量耗散机制来减震的装置，其主要工作原理是通过粘滞液体在两端形成阻尼力，吸收结构的振动能量，从而减小结构的震动响应。
粘滞阻尼器的基本组成是一对金属板和介质组成，介质采用粘滞液体，当结构发生振动时，粘滞液体在金属板的挤压下发生形变，形成粘滞力对结构进行耗能减震。
二、粘滞阻尼器的设计参数选择1.阻尼剂的选择：一般采用具有稳定粘滞性能的液体作为阻尼剂，如硅油、粘滞胶等。
在选择阻尼剂时需要考虑其耐久性、温度敏感性和使用寿命等因素。
2.金属板的选择：金属板的选择应考虑其强度和刚度，以保证其可以承受结构的地震力并提供足够的刚度，同时还需考虑材料的防腐蚀性和焊接性能等因素。
3.粘滞阻尼器的布置：粘滞阻尼器的布置应根据结构的特点和设计要求来确定，一般情况下可将其布置在结构的主要受力区域，如柱子和梁的连接处等。
三、粘滞阻尼器的设计实施1.结构整体设计：在进行粘滞阻尼器的设计实施前，需要对整体结构进行设计计算，确定结构的受力性能和抗震性能等参数，并进行模拟分析和实验验证。
2.粘滞阻尼器的设计：根据结构的设计参数和受力情况，确定粘滞阻尼器的布置和数量，并进行粘滞阻尼器的尺寸和形状的计算与确定，保证其可以提供足够的阻尼力。
3.粘滞阻尼器的施工安装：在进行粘滞阻尼器的施工安装前，需要对其进行质量检查和试验验证，确保其性能符合设计要求，然后进行现场施工安装，保证其正确的布置位置和安装质量。
总结起来，粘滞阻尼减震框架结构的抗震设计方法是一种可行有效的抗震设计方法，其通过增加粘滞阻尼器来改善结构的抗震性能。
在进行粘滞阻尼器的设计实施时，需要注意选择合适的阻尼剂、金属板和布置位置，保证其性能和安装质量，从而提高结构的抗震能力，确保结构的安全性。
液体粘滞阻尼器在建筑结构上的设计与应用前言：北京市现有最高建筑北京银泰中心，采用了73个世界最先进的泰勒公司液压粘滞阻尼器，增加这一高层建筑的抗风、抗震能力。
阻尼器的生产测试、验收和安装都为我们提供了宝贵的经验，该工程成为我国建筑结构上阻尼器应用的标志性的工程。
当然，和美、日等其它国家，和我国台湾等多地震的地区，和我国桥梁界的发展相比，我国在建筑行业上的阻尼器应用还有一定差距，不仅在阻尼器的使用数量，更重要的是使用的质量和水平。
为了促进这个领域的发展，我们再针对阻尼器设计中所遇到的问题，介绍一些相关资料和情况，也谈一点我们的看法和意见供大家参考。
1.发展简介在阻尼器的发展中，最令人振奋的两件事是：1）安装了98个泰勒公司液体粘滞阻尼器的墨西哥市长大楼，在2003年7.6 级破坏性的墨西哥地震中安然屹立。
而该地震造成2700栋建筑倒塌或严重破坏，13600栋建筑不同程度损坏。
这座57层225米高的南美最高建筑也就成了我们结构工作者能实现“人定胜天”抗震工程的一个榜样。
2）2005年百年不遇的卡特里娜飓风对安置了68个泰勒公司悬索阻尼器的 Cochrane 大桥的塔和悬索没有带来任何破坏。
阻尼器在这两个毁灭性的自然灾害中发挥了作用，也经受了考验。
有力的说明了阻尼器，这一结构保护系统在工程结构防护中的重要作用。
近十年来美国泰勒公司的液体粘滞阻尼器在结构工程领域内的应用取得了飞速的发展，其优秀的产品性能得到抗震工程界的广泛赞誉。
到目前为止，在世界上已有近130多个建筑工程。
45座桥梁（见表1－1）。
其中有46个工程为加固翻新、抗震升级，其他为新建工程。
值得一提的是，其增长速度很快，2002以来每年都有20－30个新工程安置了泰勒公司的阻尼器。
表1-1 2005年泰勒公司液体粘滞阻尼器完成工程统计工程项目 数目体育场馆 13高层建筑 12电站、核电站 3机场塔楼,交通中心，警察局，军事工程 20住宅建筑，旅馆 60办公楼， 博物馆 101重重要建筑(计算机房，通讯大楼，医院) 22其他， 工厂， 水库 13桥梁， 高架路， 96这些工程中包括一些世界著名建筑：z世界第二高的马来西亚双塔z2004年希腊奥林匹克和平和友谊体育场馆z多伦多，土耳其等机场控制塔z我国老北京火车站，北京银泰中心阻尼器在我国建筑行业的发展也已经有了一个可喜的开端。
阻尼器的布置原则阻尼器是一种用于减震和消除振动的装置，广泛应用于各个领域，如建筑结构、机械设备、桥梁等。
正确的阻尼器布置可以有效地提高系统的稳定性和安全性。
本文将介绍阻尼器布置的原则。
一、合理选择阻尼器类型不同的系统需要使用不同类型的阻尼器。
常见的阻尼器包括摩擦阻尼器、液体阻尼器、液压阻尼器等。
在选择阻尼器类型时，需要考虑系统的特点、振动频率和幅值等因素。
同时，还需考虑阻尼器的可靠性、耐久性和维护成本等。
二、确定阻尼器的布置位置阻尼器的布置位置对减震效果有着重要影响。
通常情况下，阻尼器应布置在系统的振动节点处，即振动幅值较大的位置。
通过准确确定振动节点，可以最大程度地消除振动，提高系统的稳定性。
三、保证阻尼器的刚度和阻尼系数阻尼器的刚度和阻尼系数是影响阻尼效果的重要参数。
刚度过大会导致系统的刚度增加，可能引起共振现象；而阻尼系数过小则无法有效地减震。
因此，在布置阻尼器时，需要根据系统的特点和需求，合理选择刚度和阻尼系数，以达到最佳的减震效果。
四、考虑阻尼器的数量和布置形式阻尼器的数量和布置形式也对系统的减震效果有着重要影响。
通常情况下，阻尼器数量越多，减震效果越好。
在布置阻尼器时，应根据系统的特点和振动特性，合理确定阻尼器的数量和布置形式，以达到最佳的减震效果。
五、阻尼器的安装和调试阻尼器的安装和调试是确保系统减震效果的关键步骤。
在安装阻尼器时，需要确保阻尼器与系统的连接牢固可靠，同时避免阻尼器与其他部件发生冲突。
在调试阶段，需要对阻尼器进行精确的调整，以达到最佳的减震效果。
六、定期检查和维护阻尼器作为一种机械装置，需要定期进行检查和维护，以确保其正常运行和减震效果。
定期检查可以及时发现问题并采取相应的修复措施，避免阻尼器故障导致系统的震动增大或安全事故发生。
总结起来，阻尼器的布置原则包括合理选择阻尼器类型、确定布置位置、保证刚度和阻尼系数、考虑数量和布置形式、安装和调试以及定期检查和维护等。
通过遵循这些原则，可以提高系统的减震效果，保障系统的稳定性和安全性。
粘滞阻尼器采用硅油作为介质，通过小孔激射原理实现阻尼特性。
从工作原理来讲，阻尼结构设计、产品的寿命和可靠性，相比以往类型的阻尼器均发生了革命性变化，代表着其当前技术发展的最高水平。
下面一起来看看其具体的施工及安装方案：
在桥梁结构上安装：
钢箱梁底板和墩柱（盖梁）之间纵向（横向）布置粘滞阻尼器，同时也可将粘滞阻尼器与隔震支座配合使用，更大程度的耗散外部激励输入桥梁结构中的能量，达到保护主体结构的目的。
粘滞阻尼器是根据流体运动，特别是当流体通过节流孔时会产生粘滞阻力的原理而制成的，是一种与速度相关型阻尼器，一般由油缸、活塞、活塞杆及衬套、介质、销头等部分组成，活塞可以在油缸内作往复运动，活塞上设有阻尼结构，油缸内装满流体阻尼介质。
南京大德减震科技有限公司是国内从事减隔震产品研发及制造的专业企业，员工百余人，生产基地约40亩，能够满足大批量减隔震产品的生产任务。
公司以市场为导向，提供专业的工程减隔震技术咨询及各类减隔震产品的生产、检测、销售、安装、售后服务等一体化服务。
公司所生产的各类减隔震产品在新建建筑以及既有建筑的加固中取得了广泛的应用。
减隔震产品的应用有效的增加了结构的抗震性能、节约了工程造价，扩大了建筑使用面
积，获得了设计单位及其业主的广泛好评。
经过长期的工程实践，公司可以配合设计、业主、施工方等为项目提供更好的技术方案及解决对策，从而为客户创造更高的价值。
阻尼器的布置和安置方法
一、建筑方面
为了得到粘滞阻尼器在结构中的合理布置,一般需有一个试算调整过程,使粘滞阻尼器消耗地震的能量最有效,阻尼器安装在不同位置,可以达到设计的不同目的;
一般粘滞阻尼器的布置原则是在阻尼器两端具有较大的相对位移楼层设置；对于有扭转的结构,尚应根据地震作用下结构扭转的情况不对称设置抗扭转的阻尼器;另外随着阻尼器在结构抗震、抗风等项目上应用的发展,很多结构上都采用了不同安装方式、组成不同类型的安置模型;总结目前阻尼器在结构上的安装方式,主要有对角支撑、人字型支撑、套索式支撑、剪刀式支撑等几种,如又图所示;
此外,还可以配合基础隔震系统、TMD系统等使用;
人字型支撑
二、桥梁方面
针对桥梁结构,粘滞阻尼器主要是用来控制结构纵向位移相对位移的;原则上,它应该被安置
在结构最大位移之处;如梁的两端、梁墩之间和塔梁之间；对于多跨简支梁,为了使结构形成一个整体,也有时设置在梁梁之间,或其它可能的相对位移的两处;如对于纵向运动,桥面梁和桥墩之间、桥面梁和塔之间、桥面各梁之间相互约束；另外它不仅可以用来纵向运动,也可以用来控制横向运动,也可以选用与桥梁成45度角来控制纵横两个方向运动的阻尼器,为了减少双层桥面的横向相对位移,可以安装成人字支撑的双层桥之间; 详见下表：
梁的两端
梁梁之间梁梁之间
I-5/91 HOV高速路双向安置
梁墩之间和塔梁之间人字支撑。

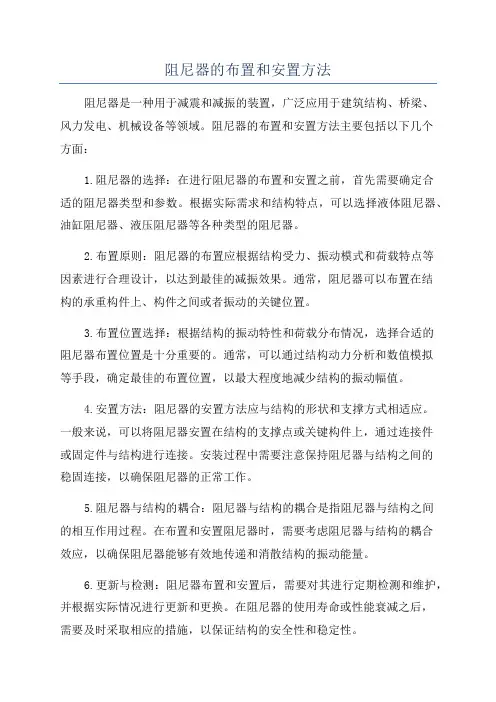

阻尼器的布置和安置方法阻尼器是一种用于减震和减振的装置，广泛应用于建筑结构、桥梁、风力发电、机械设备等领域。
阻尼器的布置和安置方法主要包括以下几个方面：1.阻尼器的选择：在进行阻尼器的布置和安置之前，首先需要确定合适的阻尼器类型和参数。
根据实际需求和结构特点，可以选择液体阻尼器、油缸阻尼器、液压阻尼器等各种类型的阻尼器。
2.布置原则：阻尼器的布置应根据结构受力、振动模式和荷载特点等因素进行合理设计，以达到最佳的减振效果。
通常，阻尼器可以布置在结构的承重构件上、构件之间或者振动的关键位置。
3.布置位置选择：根据结构的振动特性和荷载分布情况，选择合适的阻尼器布置位置是十分重要的。
通常，可以通过结构动力分析和数值模拟等手段，确定最佳的布置位置，以最大程度地减少结构的振动幅值。
4.安置方法：阻尼器的安置方法应与结构的形状和支撑方式相适应。
一般来说，可以将阻尼器安置在结构的支撑点或关键构件上，通过连接件或固定件与结构进行连接。
安装过程中需要注意保持阻尼器与结构之间的稳固连接，以确保阻尼器的正常工作。
5.阻尼器与结构的耦合：阻尼器与结构的耦合是指阻尼器与结构之间的相互作用过程。
在布置和安置阻尼器时，需要考虑阻尼器与结构的耦合效应，以确保阻尼器能够有效地传递和消散结构的振动能量。
6.更新与检测：阻尼器布置和安置后，需要对其进行定期检测和维护，并根据实际情况进行更新和更换。
在阻尼器的使用寿命或性能衰减之后，需要及时采取相应的措施，以保证结构的安全性和稳定性。
总之，阻尼器的布置和安置方法需要根据具体的工程要求和结构特点而定。
合理选择和布置阻尼器，不仅可以有效减少结构的震动与振动，还能提高结构的抗震能力和使用寿命。
因此，在进行阻尼器的布置和安置时，需要充分考虑各种因素，确保阻尼器的有效性和可靠性。

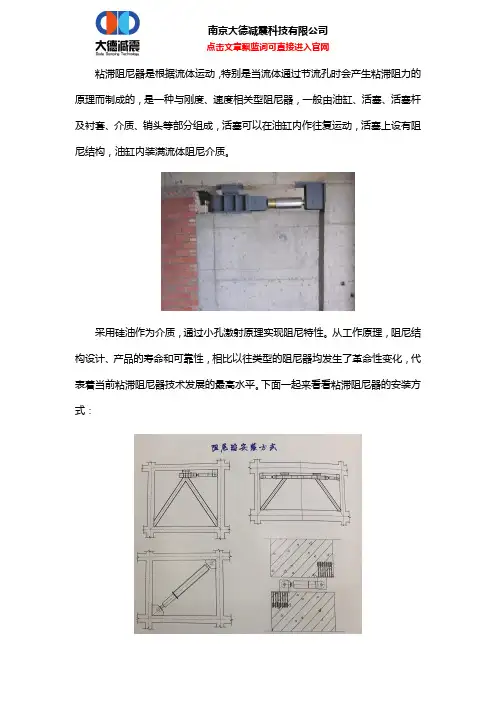

粘滞阻尼器是根据流体运动，特别是当流体通过节流孔时会产生粘滞阻力的原理而制成的，是一种与刚度、速度相关型阻尼器，一般由油缸、活塞、活塞杆及衬套、介质、销头等部分组成，活塞可以在油缸内作往复运动，活塞上设有阻尼结构，油缸内装满流体阻尼介质。
采用硅油作为介质，通过小孔激射原理实现阻尼特性。
从工作原理，阻尼结构设计、产品的寿命和可靠性，相比以往类型的阻尼器均发生了革命性变化，代表着当前粘滞阻尼器技术发展的最高水平。
下面一起来看看粘滞阻尼器的安装方式：
在桥梁结构上安装：
钢箱梁底板和墩柱（盖梁）之间纵向（横向）布置粘滞阻尼器，同时也可将粘滞阻尼器与隔震支座配合使用，更大程度的耗散外部激励输入桥梁结构中的能量，达到保护主体结构的目的。
有关粘滞阻尼器施工及安装方案详情请联系咨询大德。
南京大德减震科技有限公司/是国内从事减隔震产品研发及制造的专业企业，员工百余人，生产基地约40亩，能够满足大批量减隔震产品的生产任务。
公司以市场为导向，提供专业的工程减隔震技术咨询及各类减隔震产品的生产、检测、销售、安装、售后服务等一体化服务。
公司所生产的各类减隔震产品在新建建筑以及既有建筑的加固中取得了广泛的应用。
减隔震产品的应用有效的增加了结构的抗震性能、节约了工程造价，扩大了建筑使用面积，获得了设计单位及其业主的广泛好评。
经过长期的工程实践，公司可以配合设计、业主、施工方等为项目提供更好的技术方案及解决对策，从而为客户创造更高的价值。
本工程阻尼器单斜杠阻尼器、墙式阻尼器。
黏滞阻尼器一般由缸筒、活塞、阻尼孔、阻尼介质和导杆等部分组成。
在强震或风振中能率先消耗震（振）动能量，迅速衰减结构的震（振）动反应并保护主体结构和构件免遭破坏，确保结构在强震或风振中的安全。
工作原理：当工程结构因振动而发生变形时，安装在结构中的黏滞阻尼器的活塞与缸筒之间发生相对运动，由于活塞前后的压力差使黏滞流体从阻尼孔中通过，从而产生阻尼力，耗散外界输入结构的振动能量，达到减轻结构振动响应的目的。
10.1黏滞阻尼器(VFD)安装施工（斜支撑式）（1）按阻尼器布置图确定阻尼器安装的具体位置，在其梁柱上分别画出中心线。
（2）按图所示位置安装上节点板。
（3）将阻尼器吊装到位，并与上节点板正确连接（穿入销轴并安装弹簧挡圈）。
（4）试安装下节点板，如尺寸合适即可将节点板与VFD耳板用销轴连接，并与结构点焊固定；如尺寸有所偏差则根据现场情况对节点板进行修正，然后重复本步骤。
（5）下节点板处的销轴拔出，焊接下节点板所有接缝处。
（6）VFD耳板与下节点板穿入销轴，并安装弹簧挡圈。
（7）打磨所用焊缝，并涂防锈底漆和面漆。
（8）安装完成，清理现场。
10.2墙式阻尼器安装（1）下墩台钢筋预留:下部框架梁绑扎钢筋时就要进行下墩台竖向钢筋的预留钢筋插入的位置要根据施工图纸参数表中墩台的定位尺寸、墙长、墙厚来确定。
且应和梁钢筋绑扎牢固，为防止钢筋悬出高度过高引起歪斜，可在靠近墩台底部绑两排水平钢筋加以固定。
（2）上墩台施工:上墩台的钢筋及混凝土均与上部框架梁同时进行，当支上部框架梁的底模板时，就应当在底模板上放出墩台的平面位置，并将此处的模板割去，形成一个孔洞，然后支上墩台吊模。
墩台底模支好后将上预埋件放置并定位同时将限位埋件放置在相应位置并固定，之后进行上墩台钢筋绑扎。
混凝土浇筑时要有保证密实度的措施和防止出现梁钢筋过密导致粗骨料下不去的情况。
（3）安装阻尼器:待相应楼层模板及支架拆除后即可安装阻尼器及下预埋件，一般情况下，多层结构可在结构封顶之后、砌体开始之前进行安装。
建筑悬臂结构中VFD粘滞阻尼器安装施工工法悬臂结构是一种常见的建筑结构形式，它具有较大的跨度和较小的支撑面积，因此在悬挂的部分容易产生较大的振动，这会给结构和使用效果带来一定的不利影响。
为了解决这个问题，常常采用VFD（Viscous Fluid Damper）粘滞阻尼器来抑制结构的振动。
VFD粘滞阻尼器是一种新型的结构振动控制装置，其主要原理是通过液体粘滞阻尼来吸收结构振动产生的能量。
一般来说，VFD粘滞阻尼器的构造由两个液体室和一个调节系统组成。
液体室内充满了具有粘滞特性的液体，当结构振动时，液体受到挤压和剪切力，从而产生阻尼效应。
在悬臂结构中安装VFD粘滞阻尼器的施工工法如下：1.确定安装位置：根据悬臂结构的振动特性和结构强度要求，确定VFD粘滞阻尼器的安装位置。
2.安装支撑结构：在预定的位置上安装支撑结构，确保其能够承受VFD粘滞阻尼器的重量和振动产生的动力。
3.安装粘滞阻尼器：按照制造商提供的施工图纸和说明，将VFD粘滞阻尼器正确地安装在支撑结构上。
确保所有连接部件均正确固定和调整。
4.调整粘滞阻尼器：根据结构的振动频率和振幅，调整VFD粘滞阻尼器内液体的黏度和填充量，以达到最佳的阻尼效果。
5.测试和调试：对安装好的VFD粘滞阻尼器进行测试和调试，检查其工作状态和阻尼效果是否符合设计要求。
如有必要，可以进行现场调整和优化。
6.安全固定：确保已安装的VFD粘滞阻尼器经过充分的测试和调试后，用专业的工具将其牢固地固定在支撑结构上，以防止其脱落或移位。
7.监测和维护：安装好的VFD粘滞阻尼器需要定期进行监测和维护，以确保其正常工作和长期稳定的阻尼效果。
监测可以采用传感器和数据采集系统，定期检查阻尼器的工作状态和液体的性能。
在进行VFD粘滞阻尼器的安装施工工法时，需要注意以下几个关键点：1.材料选择和质量控制：选用符合标准和规范要求的VFD粘滞阻尼器材料，并通过严格的质量检查和控制确保其质量合格。
关于粘滞阻尼器在结构中的布置位置及安装方式刘莎;甄侦;谢仁生【摘要】总结了阻尼器在结构中的布置原则.介绍粘滞阻尼器四种不同安装方式,并通过算例,对这四种安装形式下粘滞阻尼器的减震效果进行比较,得出剪刀型安装方式和肘节型安装方式的优越性.【期刊名称】《四川建材》【年(卷),期】2010(036)004【总页数】2页(P36-37)【关键词】消能减震;粘滞性阻尼器;布置位置;安装方式【作者】刘莎;甄侦;谢仁生【作者单位】西南建筑设计院,四川成都610081;西南建筑设计院,四川成都610081;西南建筑设计院,四川成都610081【正文语种】中文【中图分类】TU3120 前言消能减震技术是一种结构被动控制技术,它吸收了传统的延性结构的设计思想,并且克服了延性构件损坏后难以修复的缺点。
以其性能稳定、经济可靠等优点在很多发达国家得到认可和推崇。
我国自 20世纪 80年代以来也在这一领域开展研究工作,并开始应用于一些重大公共建筑,如北京银泰中心、北京盘古大观、上海飞机库、广州大学体育馆、秦山核电站等。
汶川地震后,这一技术在我国工程界得到进一步的推广和应用,耗能减震技术已成为工程抗震研究的主要发展方向之一。
粘滞阻尼器作为速度相关型阻尼器,提供的控制力与层间速度差相关,在结构变形最大时,阻尼器提供的控制力为零,这一特性使结构的受力合理,因此而受到工程界的青睐,在国内外得到广泛的关注和一定的应用。
一般来讲,阻尼器应按照使扭转效应尽可能小的方式布置在结构中。
可将阻尼器布置原则总结为以下几点:(1)以层间位移为指标布置,在层间位移较大的楼层增设阻尼支撑[1]。
1)以剪切变形为主的结构(如框架结构),底部变形较大,宜布置在结构的下部。
而以弯曲变形为主的结构(如框剪结构和框架剪力墙结构),顶部变形大,宜布置在结构的上部。
2)当层间位移基本相等时,阻尼支撑宜增设在较低的楼层。
3)在某些情况下,增设阻尼支撑结构的部分层层间位移比相应原结构的层间位移大,故阻尼支撑在竖向上宜尽量每层都设置,尽量做到各楼层的屈服强度系数大致相等,防止某一层产生较大的层间侧移,出现塑性变形集中效应。
第26卷第4期2010年12月 世 界 地 震 工 程W ORLD E ARTHQUAKE ENGI NEER I N G V o.l 26N o .4D ec .2010 收稿日期:2009-10-29; 修订日期:2009-11-09基金项目:国家自然科学基金重点项目(50738002)作者简介:汪志昊(1980-),男,博士研究生,主要从事结构振动控制研究 E-m ai:l z h i haow ang1@g m a i .l com 通讯作者:陈政清(1947-),男,教授,博士生导师,主要从事结构风致振动与控制研究.E-m ai:l zqchen@文章编号:1007-6069(2010)04-0135-06高层建筑结构中粘滞阻尼器的新型安装方式汪志昊1,2,陈政清2(1.华北水利水电学院土木交通学院,河南郑州450011;2.湖南大学土木工程学院,湖南长沙410082)摘 要:在建筑结构中,一般粘滞阻尼器均布置在层间,但在有些情况下较小的层间位移差在一定程度上制约了阻尼器性能的充分发挥。
系统回顾了为解决这一问题,目前最新的一些解决方案:改进层间阻尼器的连接方式,如基于连杆结构、杠杆原理与齿轮机构的位移放大系统,及大对角支撑;新型结构保护系统,如利用结构构件竖向振动位移及框架核心筒结构的加强层阻尼系统等,并重点分析了加强层阻尼系统。
关键词:结构保护系统;粘滞阻尼器;位移放大;框架核心筒结构;加强层中图分类号:P315.966;TU 973 文献标识码:ANew installations of viscous da mpers in high rise buildi n gsWANG Zh i h ao 1,2,C H EN Zhengqi n g 2(1 S chool ofC i vil Engi n eeri ng and T ransportation ,Nort h Ch i n aU n i vers it y ofW at er Res ources and E lectri c Po w er ,Zhengz hou 450011,Ch i na ;2 College ofC i vil Engi n eeri ng ,Hunan Un ivers i ty ,Changs ha 410082,Ch i na)Abst ract :The da m pers are generally p l a ced bet w een the ad j a cent stories i n bu il d i n g str uctures ,but i n so m e appl-i ca ti o ns t h e relati v e s m all displace m ent has restricted the perfor m ance of da m pers .To so l v e this proble m ,lots of counter m easures have been proposed ,w hich are rev ie w ed i n deta i.l One is the i m prove m ent o f the connecti n g m ethod ,such as the d isp l a ce m ent a mp lification syste m based on li n kage ,lever m echan is m s as w ell as gear m echa -n is m s ,and b i g d iagona lbraces .There are ne w types of str uctural protection syste m s ,such as t h e syste m usi n g vert-i ca l d isplace m ent bet w een str uctural co m ponen ts and the outri g ger reinforc i n g -course da mp i n g syste m for fra m e -core t u be structure ,here t h e outrigger da m ping syste m has been pa i d m ore attenti o n .K ey w ords :str uctural protection syste m;v iscous da m per ;d isp lace m ent a m plificati o n ;fra m e -core tube str ucture ;outri g ger re i n forc i n g -course引言自Y ao[1]1972年提出结构振动控制的概念以来,结构振动控制在过去的30多年里得到了长足的发展[2-5]。
粘滞阻尼器在建筑中布置原则
粘滞阻尼器在结构中的布置方式原则主要有以下几点：
1)竖向布置以层间位移作为衡量标准，阻尼器宜设置在层间位移较大的楼层。
框架结构等以剪切变形为主的结构一般布置在下部楼层，剪力墙等以弯曲变形为主的结构一般布置在上部楼层。
当层间位移基本相等时，阻尼支撑适宜设置在结构的下部。
2)总体采用均匀、对称、分散的原则，粘滞阻尼器在建筑结构中一般在梁柱间安装，其工作效率与安装方式有很大的关系，受安装方式的直接影响。
实际工程应用中阻尼器一般安装方式有:单斜支撑、人字支撑、剪刀支撑、墙墩支撑。
支撑方式的选择应综合考虑其对建筑布局的影响。
单斜支撑结构简单、安装方便，但其对梁柱节点的影响较大；人字支撑对梁柱节点基本无影响，但要考虑其侧向稳定性；剪刀支撑阻尼效果较好，但对框架梁影响较大，容易引起框架梁片面外变形；墙墩支撑受力简单，相对其他三种方式自重较大，设计框架梁时需考虑其自重。
阻尼器安装应该在其邻近设备、结构构件安装结束后实施。
