连接器材料知识在现代科技发展的时代，连接器是电子产品中不可或缺的一部分。
它们负责将各个电子元件连接在一起，以实现信息传输和电流传递。
连接器材料的选择对于产品的性能和可靠性有着重要的影响。
本文将介绍一些常见的连接器材料及其特点。
1. 金属材料金属是连接器制造中最常用的材料之一，具有良好的导电性和机械强度。
常见的金属材料包括铜、铝、钢等。
铜是最常用的导电金属，因其低电阻和良好的导电性能而被广泛应用于连接器的制造。
铝具有较低的密度，适用于重量要求较轻的连接器。
钢具有优异的机械强度和耐腐蚀性能，适用于一些对强度要求较高的连接器。
2. 塑料材料塑料作为一种绝缘材料，广泛应用于连接器的绝缘部分。
它具有良好的绝缘性能、机械强度和耐化学腐蚀性。
常见的塑料材料有聚氯乙烯（PVC）、聚酰胺（PA）、聚四氟乙烯（PTFE）等。
PVC是一种常用的塑料材料，具有良好的可加工性和耐腐蚀性，适用于一般连接器的绝缘部分。
PA具有较高的机械强度和耐热性能，适用于高温环境下的连接器。
PTFE具有优异的绝缘性能和耐化学腐蚀性，适用于一些特殊环境下的连接器。
3. 陶瓷材料陶瓷材料具有优异的高温性能和耐腐蚀性，广泛应用于高温连接器和特殊环境连接器的制造。
常见的陶瓷材料有氧化铝、氮化硅等。
氧化铝具有优异的绝缘性能和耐高温性能，适用于高温连接器的绝缘部分。
氮化硅具有良好的导热性和耐腐蚀性能，适用于一些对散热要求较高的连接器。
4. 玻璃材料玻璃材料具有优异的绝缘性能和耐化学腐蚀性，广泛应用于光纤连接器和光学连接器的制造。
常见的玻璃材料有硼硅玻璃、石英玻璃等。
硼硅玻璃具有较高的折射率和较低的散射损耗，适用于光纤连接器的光传输部分。
石英玻璃具有优异的光学性能和耐高温性能，适用于一些对光学要求较高的连接器。
5. 聚合物复合材料聚合物复合材料是一种由聚合物基体和增强材料组成的复合材料，具有较高的强度、硬度和耐热性能。
常见的聚合物复合材料有碳纤维复合材料、玻璃纤维复合材料等。

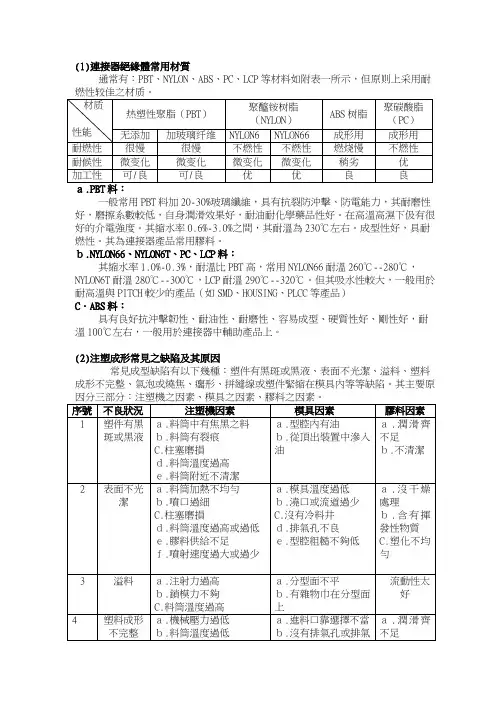

(1)連接器絕緣體常用材質通常有：PBT、NYLON、ABS、PC、LCP等材料如附表一所示，但原则上采用耐一般常用PBT料加20-30%玻璃纖維，具有抗裂防沖擊、防電能力，其耐磨性好，磨擦系數較低，自身潤滑效果好，耐油耐化學藥品性好。
在高溫高濕下伋有很好的介電強度。
其縮水率0.6%-3.0%之間，其耐溫為230℃左右。
成型性好，具耐燃性。
其為連接器產品常用膠料。
ｂ.NYLON66、NYLON6T、PC、LCP料：其縮水率1.0%-0.3%，耐溫比PBT高，常用NYLON66耐溫260℃--280℃，NYLON6T耐溫280℃--300℃，LCP耐溫290℃--320℃。
但其吸水性較大，一般用於耐高溫與PITCH較少的產品（如SMD、HOUSING、PLCC等產品）C．ABS料：具有良好抗沖擊韌性、耐油性、耐磨性、容易成型、硬質性好、剛性好，耐溫100℃左右，一般用於連接器中輔助產品上。
(2)注塑成形常見之缺陷及其原因常見成型缺陷有以下幾種：塑件有黑斑或黑液、表面不光潔、溢料、塑料成形不完整、氣泡或燒焦、癟形、拼縫線或塑件緊縮在模具內等等缺陷。
其主要原(3)連接器接觸件組成及性能接合体材质：插头用金属接合体材质，一般原则上以黄铜为主，但特别要求插拔次数极高，且长寿命期限时磷青铜，铍铜等弈可采用。
以下對目前行業上銅材種類及性作介紹1.黄铜---铜及锌之合金，共颜色因锌之含量而异。
b.黄铜-----含锡35%~45%者，最适常温加工，市面上贩卖之铜板，铜棒均属之。
2.青铜磷青铜-----在青铜中加以磷，耐摩性有之，但磷过多，则铸造困难，其成分为锡8~12%，磷0.5~1.5%.接觸件材料選用接觸件可用幾種合金中的任何一種材料制成，具體選擇則要根據接觸件的類型，插拔的頻度以及連接器所工作的電氣條件和環境條件而定。
常用的一些材料及其應用場合如下：黃銅──黃銅雖是一種導電性能良好的材料，但在多次重復彎曲後容易變形和迅速疲勞。
连接器基础知识培训教材连接器基础知识培训教材⼀﹑连接器简介1.连接器的起源连接器的诞⽣是从战⽃机的制造技朮中所孕育的﹐战役中的飞机必须在地⾯上加油﹑修理﹐⽽地⾯上的逗留时间是⼀场战役胜负的重要因素。
因此﹐⼆次⼤战中﹐美军当局决⼼致⼒于地⾯维修时间的缩短﹐增因战⽃机的战⽃时间。
他们先将各种控制仪器与机件单元化﹐然后再由连接器连成⼀体成为⼀个完整的系统。
修理时﹐将发⽣故障的单元拆开﹐更换新的单元﹐飞机就马上能升空作战。
战后A T-T贝尔实验室成功地开发了贝尔电话系统﹐接着计算机﹑通迅等产业的崛起﹐使得源⾃于单机技朮的连接器有了更多的发展机会﹐市场也迅速地扩张起来。
2.连接器的含义连接器﹐就是⽤于实⾏电路或电⼦机械等的相互间电器连接的器具(包含附件)称之为连接器(Connector)。
⼴义的连接器指所有信号间的桥梁﹐它包括各种单元化的电⼦﹑电器模块及组件在短时间内连接成⼀个完整系统。
3.连接器的分类3.1 按使⽤性质分外接式连接器(⽤于外接机壳)﹑内接式连接器(⽤于内接机壳)。
3.2 按加⼯⽅式分压着式(Crimp Type)﹑压接式(I.D.C Type)⼜称刺破式﹑焊接式(Solder Type)﹑零插⼊式(Z.I.F Type)。
3.3 按使⽤⽅式分线对板连接器﹑板对板连接器﹑线对线连接器﹑插座﹑输⼊输出连接器。
3.4 按形式分PCB板连接器﹑扁平电缆连接器﹑同轴电缆连接器﹑嵌⼊式连接器﹑压轴式连接器﹑圆形连接器﹑⾓形连接器﹑印刷配线板⽤连接器。
3.5 按结构分⼀般型连接器﹑耐湿防⽔型连接器﹑耐环境型连接器﹑⽓密性连接器﹑耐⽕型连接器﹑耐⽔型连接器。
4.连接器的组成连接器由绝缘体﹑插头结合体﹑插座结合体﹑线材四部份组成。
4.1 绝缘体﹕⽤来保持各结合体的固定位置并完成各结合体之间的电器绝缘的零件。
4.2 插头结合体﹕长⽅形或圆形的钢针或端⼦⽤来插⼊插座结合体的零件(端⼦或弹簧)。
4.3 插座结合体﹕为了维持与插头结合体有良好的接触⽽含有弹性机能的结合体零件。
