台达伺服驱动器

台达伺服电机驱动器B2型号总结

外部接线图：

图 1 设置参数需要断掉VDD与COM+不然无法成功保存

注意：当电源切断时，因为驱动器内部大电容含有大量的电荷，请不要解除R,S,T及U,V,W这6条大电力线，请等待充电灯熄灭方可操作.

一些用到的参数设置如下：

P2-08为10：参数初始化.

P1-55为每分钟最大转速的上限

P1-44为电子齿轮比分子（N）

P1-45为电子齿轮比分母（M）

（电子齿轮比的计算方法：你想要多少个脉冲转一圈*电子齿轮比=马达转一圈所需要的脉冲数，电子齿轮比加倍，那么转速和行程都会加倍，反之亦然。）（例脉冲齿轮比16，每秒脉冲1000这样子就是0.1圈，如果是要0.2圈那么把每秒脉冲*电子齿轮比等于2倍马达转一圈的脉冲数，注意脉冲最高限定5000）

更多参数设置查询手册及其他资料

程序简介

END

台达伺服电机驱动器B2型号总结

外部接线图：

图设置参数需要断掉VDD与COM+不然无法成功保存

注意：当电源切断时,因为驱动器内部大电容含有大量的电荷,请不要解除R,S,T及U,V,W这6条大电力线,请等待充电灯熄灭方可操作.

一些用到的参数设置如下：

P2-08为10：参数初始化.

P1-55为每分钟最大转速的上限

P1-44为电子齿轮比分子N

P1-45为电子齿轮比分母M

电子齿轮比的计算方法：你想要多少个脉冲转一圈电子齿轮比=马达转一圈所需要的脉冲数,电子齿轮比加倍,那么转速和行程都会加倍,反之亦然;例脉冲齿轮比16,每秒脉冲1000这样子就是0.1圈,如果是要0.2圈那么把每秒脉冲电子齿轮比等于2倍马达转一圈的脉冲数,注意脉冲最高限定5000

更多参数设置查询手册及其他资料

程序简介

END

台达伺服手册

伺服驱动技术是一个非常重要的领域，它在各个行业都有着广泛的应用。台达伺服是一家非常专业的伺服控制器制造商和销售商，其拥有多款高性能、高精度、高可靠性的伺服控制器。本篇文章将以台达伺服手册为主题，介绍伺服驱动技术和台达伺服手册的基本知识。

一、什么是伺服驱动技术

伺服驱动技术是控制电机运动和位置的一种高精度控制技术。它通过对电机的实际位置和期望位置进行比较，来调整电机转速和位置在一定的误差范围之内。伺服驱动技术广泛应用于机械自动化、数控机床、电子设备、机器人等领域，并且随着技术的不断发展，已经成为了高端数控加工的必备技术之一。

伺服驱动技术中的控制器和运动控制芯片，是关键的技术组成部分。台达伺服作为一家专业的伺服控制器设计和制造商，其伺服驱动技术在各个行业中得到了广泛的应用。

二、台达伺服手册的主要内容

1. 产品概述

台达伺服手册首先介绍了台达伺服的产品概述，包括伺服驱动器、伺服电机、伺服控制器等产品的特点和技术参数。为用户提供了详细的产品信息和选择建议。

2. 伺服控制系统

本章介绍了台达伺服的控制系统，包括伺服控制器和运动控制卡等方面。介绍了伺服控制器的基本原理，特点和应用场景，为用户提供了深入的了解和选择建议。

3. 连接示意图

在此章节中，台达伺服手册提供了各种类型的连接示意图，方便用户快速获取正确的接线方式和示意图。

4. 调试和维修故障

这一章节主要介绍了台达伺服的调试和维护故障解决方案，包括故障诊断、系统调试、软件设置等方面。更重要的是，它介绍了传统的模拟伺服系统和数字伺服系统的不同之处，并提供了一些解决方案。

5. 技术支持

在此章节中，台达伺服手册提供了相关的技术支持和文献资料。用户可以通过这些技术支持来解决问题并获得更深入的产品和技术知识。

三、总结

伺服驱动技术是现代制造业的核心技术之一，它的高准确性、高灵活性和可靠性，对提高工业自动化和制造业智能化的水平有着重要的意义。伺服控制器作为伺服驱动技术的重要组成部分，起着非常关键的作用。台达伺服手册为用户提供了详细的伺服控制器产品信息、调试方法、维护方案，以及技术支持。它对用户在使用伺服控制器产品方面，提供了非常好的帮助，可以有效提高用户在使用伺服控制器时的效率和准确性。

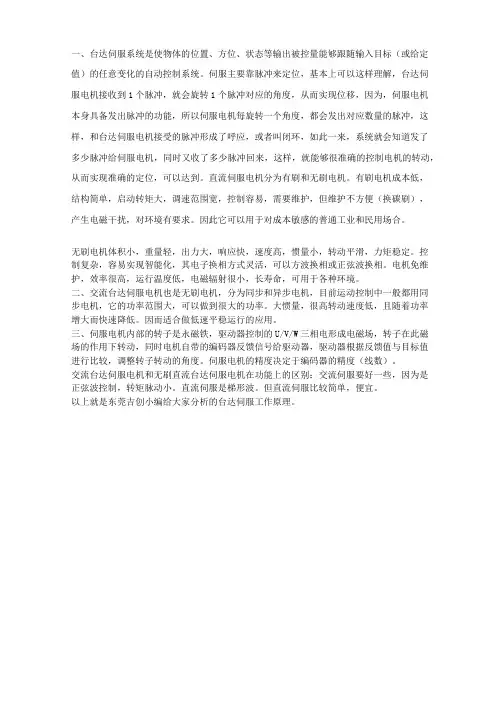

一、台达伺服系统是使物体的位置、方位、状态等输出被控量能够跟随输入目标（或给定值）的任意变化的自动控制系统。伺服主要靠脉冲来定位，基本上可以这样理解，台达伺服电机接收到1个脉冲，就会旋转1个脉冲对应的角度，从而实现位移，因为，伺服电机本身具备发出脉冲的功能，所以伺服电机每旋转一个角度，都会发出对应数量的脉冲，这样，和台达伺服电机接受的脉冲形成了呼应，或者叫闭环，如此一来，系统就会知道发了多少脉冲给伺服电机，同时又收了多少脉冲回来，这样，就能够很准确的控制电机的转动，从而实现准确的定位，可以达到。直流伺服电机分为有刷和无刷电机。有刷电机成本低，结构简单，启动转矩大，调速范围宽，控制容易，需要维护，但维护不方便（换碳刷），产生电磁干扰，对环境有要求。因此它可以用于对成本敏感的普通工业和民用场合。

无刷电机体积小，重量轻，出力大，响应快，速度高，惯量小，转动平滑，力矩稳定。控制复杂，容易实现智能化，其电子换相方式灵活，可以方波换相或正弦波换相。电机免维护，效率很高，运行温度低，电磁辐射很小，长寿命，可用于各种环境。

二、交流台达伺服电机也是无刷电机，分为同步和异步电机，目前运动控制中一般都用同步电机，它的功率范围大，可以做到很大的功率。大惯量，很高转动速度低，且随着功率增大而快速降低。因而适合做低速平稳运行的应用。

三、伺服电机内部的转子是永磁铁，驱动器控制的U/V/W三相电形成电磁场，转子在此磁场的作用下转动，同时电机自带的编码器反馈信号给驱动器，驱动器根据反馈值与目标值进行比较，调整转子转动的角度。伺服电机的精度决定于编码器的精度（线数）。

交流台达伺服电机和无刷直流台达伺服电机在功能上的区别：交流伺服要好一些，因为是正弦波控制，转矩脉动小。直流伺服是梯形波。但直流伺服比较简单，便宜。

以上就是东莞吉创小编给大家分析的台达伺服工作原理。
