真空发生器就是利用正压气源产生负压的一种新型，高效，清洁，经济，小型的真空元器件，这使得在有压缩空气的地方，或在一个气动系统中同时需要正负压的地方获得负压变得十分容易和方便。真空发生器广泛应用在工业自动化中机械，电子，包装，印刷，塑料及机器人等领域.真空发生器的传统用途是真空吸盘配合，进行各种物料的吸附，搬运，尤其适合于吸附易碎，柔软，薄的非铁，非金属材料或球型物体.在这类应用中，一个共同特点是所需的抽气量小，真空度要求不高且为间歇工作。笔者认为对真空发生器的抽吸机理和影响其工作性能因素的分析研究，对正负压气路的设计和选用有着不可忽视的实际意义。

1、真空发生器的工作原理

真空发生器的工作原理是利用喷管高速喷射压缩空气，在喷管出口形成射流，产生卷吸流动.在卷吸作用下，使得喷管出口周围的空气不断地被抽吸走，使吸附腔内的压力降至大气压以下，形成一定真空度。如图1所示。

图1 真空发生器工作原理示意图

由流体力学可知，对于不可压缩空气气体(气体在低速进，可近似认为是不可压缩空气)的连续性方程

A1v1= A2v2

式中A1，A2----管道的截面面积，m2

v1，v2----气流流速，m/s

由上式可知，截面增大，流速减小；截面减小，流速增大。

对于水平管路，按不可压缩空气的伯努里理想能量方程为

P1+1/2ρv12=P2+1/2ρv22

式中P1，P2----截面A1，A2处相应的压力，Pa

v1，v2----截面A1，A2处相应的流速，m/s

ρ----空气的密度，kg/m2

由上式可知，流速增大，压力降低，当v2>>v1时，P1>>P2。当v2增加到一定值，P2将小于一个大气压务，即产生负压.故可用增大流速来获得负压，产生吸力。 按喷管出口马赫数M1(出口流速与当地声速之比)分类，真空发生器可分为亚声速器管型(M1<1)，声速喷管型(M1=1)和超声速喷管型(M1>1).亚声速喷管和声速喷管都是收缩喷管，而超声速喷管型必须是先收缩后扩张形喷管(即Laval喷嘴).为了得到最大吸入流量或最高吸入口处压力，真空发生器都设计成超声速喷管型。

真空炉的工作原理

真空系统工作时，先启动机械泵、维持泵和扩散泵（加热），同时打开前阀和维持泵阀，对扩散泵内进行抽真空。当真空度达到系统某设定值时，罗茨泵启动，同时旁路阀打开，前阀关闭，此时对真空室进行抽低真空当扩散泵加热至规定温度并且真空度高于规定值时，高阀打开，旁路阀关闭，前阀打开。此时对真空室抽高真空，达到工艺要求的真空度以后，方可进行热处理工作。热加工过程完成后，由热交换器对真空室充入高纯氮气进行强制冷却，完成整个工艺过程。

其次，在真空条件下，碳具有很强的脱氧能力，其脱氧产物CO不断被抽至系统之外，克服了采用金属脱氧剂脱氧的污染问题。真空炉工艺可精确地控制合金的化学成分，对于含有和氧、氮亲和力强的活性元素Al、Ti、B、Zr等，可控制在很少的范围内。对低熔点易挥发的金属杂质，如Pb、Bi、Sn、Sb等能蒸发去除，这对提高材料性能起到重要作用。强烈的感应搅拌作用，能加速其反应速度，这对于熔池温度均匀、化学成分均匀等方面很有果。

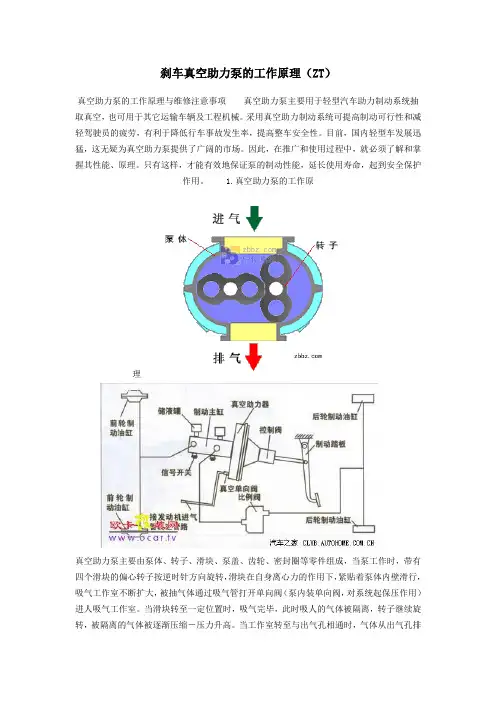

刹车真空助力泵的工作原理（ZT）

真空助力泵的工作原理与维修注意事项 真空助力泵主要用于轻型汽车助力制动系统抽取真空，也可用于其它运输车辆及工程机械。采用真空助力制动系统可提高制动可行性和减轻驾驶员的疲劳，有利于降低行车事故发生率，提高整车安全性。目前，国内轻型车发展迅猛，这无疑为真空助力泵提供了广阔的市场。因此，在推广和使用过程中，就必须了解和掌握其性能、原理。只有这样，才能有效地保证泵的制动性能，延长使用寿命，起到安全保护作用。 1.真空助力泵的工作原理

真空助力泵主要由泵体、转子、滑块、泵盖、齿轮、密封圈等零件组成，当泵工作时，带有四个滑块的偏心转子按逆时针方向旋转，滑块在自身离心力的作用下，紧贴着泵体内壁滑行，吸气工作室不断扩大，被抽气体通过吸气管打开单向阀（泵内装单向阀，对系统起保压作用）进人吸气工作室。当滑块转至一定位置时，吸气完毕，此时吸人的气体被隔离，转子继续旋转，被隔离的气体被逐渐压缩－压力升高。当工作室转至与出气孔相通时，气体从出气孔排出。泵工作过程申，滑块始终将泵腔分成四个工作室，转子每转一周，有四次吸气和排气过程。 2.使用与维护注意事项 真空助力泵是一种精度较高、工作较灵敏的泵，使用时必须严格遵守以下规则： （l）真空助力泵用机油来润滑磨擦面，密封各个间隙（转子、滑块、泵体、泵盖构成的间隙），因此必须选用合适的润滑油与适当的润滑方式。 （2）使用时应经常检查运转及润滑是否正常，有无异常噪音，以便及时发现并排除故障。 （3）使用申应经常检查泵有无渗漏现象。 （4）若较长时间不使用真空助力泵，重新使用时，不得立即满负荷工作。 3.常见故障及排除方法 （1）泵抽取最大真空度低，泵抽取时间延长故障原因： 润、滑油液不充分；抽气管路漏气；零件磨损；间隙增大漏气。故障诊断及排除方法：检查润滑油液粘度，若不合格，更换合适粘度的油液；检查各管路是否漏气，若漏气，需更换漏气件；检查零件有无磨损，若有磨损者，需进行修磨或更换新零件；检查润滑油压力，并达到规定要求。 （2）泵不保压、漏气故障原因：密封圈漏气故障诊断及排除方法： 检查密封圈是否磨损及有无弹性，若有磨损，需要换新密封圈。 （3）各接口处漏气故障原因： 接头松动或密封件损坏。故障诊断及排除方法：检查接头有无松动，若松动，需加密封胶拧紧接头；若密封件损坏，需更换新件。

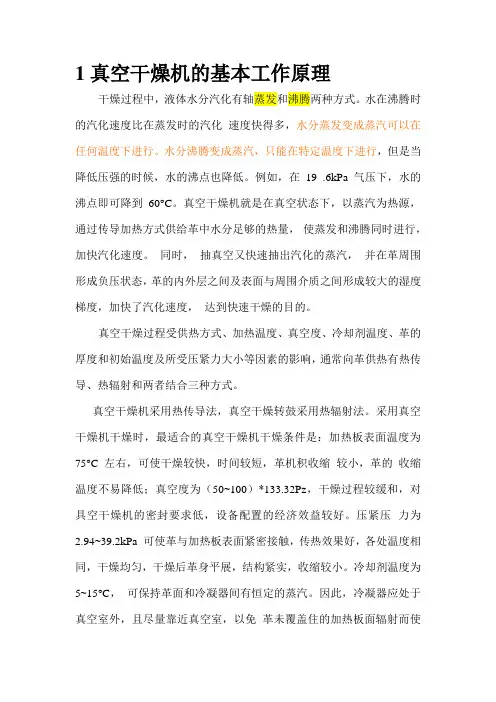

1真空干燥机的基本工作原理

干燥过程中，液体水分汽化有轴蒸发和沸腾两种方式。水在沸腾时的汽化速度比在蒸发时的汽化 速度快得多，水分蒸发变成蒸汽可以在任何温度下进行。水分沸腾变成蒸汽，只能在特定温度下进行，但是当降低压强的时候，水的沸点也降低。例如，在 19 .6kPa 气压下，水的沸点即可降到 60°C。真空干燥机就是在真空状态下，以蒸汽为热源，通过传导加热方式供给革中水分足够的热量， 使蒸发和沸腾同时进行，

加快汽化速度。 同时， 抽真空又快速抽出汽化的蒸汽， 并在革周围形成负压状态，革的内外层之间及表面与周围介质之间形成较大的湿度梯度，加快了汽化速度， 达到快速干燥的目的。

真空干燥过程受供热方式、加热温度、真空度、冷却剂温度、革的厚度和初始温度及所受压紧力大小等因素的影响，通常向革供热有热传导、热辐射和两者结合三种方式。

真空干燥机采用热传导法，真空干燥转鼓采用热辐射法。采用真空干燥机干燥时，最适合的真空干燥机干燥条件是：加热板表面温度为

75°C 左右，可使干燥较快，时间较短，革机积收缩 较小，革的 收缩温度不易降低；真空度为（50~100）*133.32Pz，干燥过程较缓和，对具空干燥机的密封要求低，设备配置的经济效益较好。压紧压 力为

2.94~39.2kPa 可使革与加热板表面紧密接触，传热效果好，各处温度相同，干燥均匀，干燥后革身平展，结构紧实，收缩较小。冷却剂温度为

5~15°C， 可保持革面和冷凝器间有恒定的蒸汽。因此，冷凝器应处于真空室外，且尽量靠近真空室，以免 革未覆盖住的加热板面辐射而使冷凝水蒸发，影响干 燥效率。 同时，革本身的厚度和初始含水量对于干燥过程影响也较大。例如。铬鞣牛皮革厚度增加 0.2mm，干燥时间就增加 3min。因此生产中应按厚度不同分批，选择好干燥时间，才能达到规定 的最终含水量。 为了保证真空干燥机达到要求的工作参数，机器结构要从生产实际情况出发，进行设计确定。
