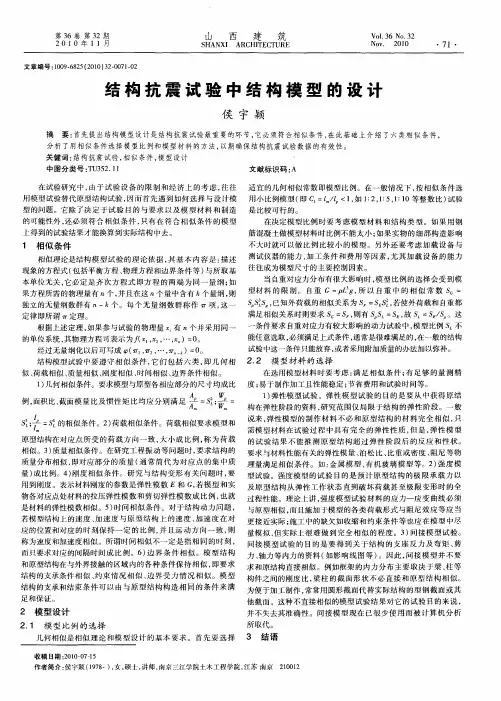

结构试验的模型

一、相似理论与结构模型试验相似理论主要应用于指导模型试验，确定“模型”与“原型”的相似程度、等级等。

随着计算机技术的进步，相似理论不但成为物理模型试验的理论而继续存在，而且进一步扩大应用范围和领域，成为计算机“仿真”等领域指导性理论。

相似理论是说明自然界和工程中各相似现象相似原理的学说。

在结构模型试验研究中，只有模型和原型保持相似，才能由模型试验结果推算出原型结构的相应结果。

结构模型中的“相似”主要是指原型结构和模型结构的主要物理量相同或成比例。

常需要满足的相似条件有：几何相似、质量相似、荷载相似、物理相似、时间相似和边界初始条件相似。

1.几何相似模型与原结构之间所对应部分的尺寸成比例，模型比例即为几何相似常数。

S l=l ml p =b mb p=ℎmℎp式中：S l——几何相似常数；l、b、ℎ——结构的长、宽、高三个方向的线性尺寸；m、p——分别代表模型和原型。

对一矩形截面，模型和原型结构的面积相似常数、截面抵抗矩相似常数和惯性矩相似常数分别为：S A=A mA p =ℎm·b mℎp·b p=S l2式中：S A——面积相似常数。

S w=W mW p =16b m·ℎm216b p·ℎp2=S l3式中：S w——截面抵抗矩相似常数。

S I=I mI p =112b m·ℎm3112b p·ℎp3=S l4式中：S I——惯性矩相似常数相似常数。

2.质量相似要求模型与原型结构对应部分质量成比例，质量之比称为质量相似常数。

S m=m mm p式中：S m——质量相似常数。

对于具有分布质量部分，用质量密度ρ表示。

Sρ=S mS V =S mS l3式中：Sρ——质量密度相似常数。

3.荷载相似要求模型与原型在各对应点所受的荷载方向一致，大小成比例。

S p=P mP p =A m·σmA p·σp=Sσ·S l2式中：S p——集中荷载相似常数。

科研课题结构试验方案模板一、引言1.1 研究背景和意义随着科学技术的迅猛发展，科研成为现代社会不可或缺的一部分。

科研课题作为其中的重要环节，具有推动科技进步和社会发展的重要作用。

本课题的研究背景在于某一方面的知识空白和问题需求，具有重要的理论和实际意义。

1.2 国内外研究现状在国内外学术研究领域，已经有一定的研究成果涉及本课题的相关内容。

国内外学者在这方面积累了一定的实践经验，存在一定的研究现状和发展动态。

1.3 课题研究目标本课题的研究目标是深入探究某一方面的相关问题，具体目标包括对问题的规律进行解析、理论分析、实验验证等。

1.4 课题研究内容本课题的主要研究内容包括理论分析、数值模拟和实验研究等方面。

通过综合应用这些方法，可以全面掌握问题的本质规律和关键影响因素，为相关领域的科学和工程实践提供理论指导和技术支撑。

二、研究方法和技术路线2.1 研究方法本课题将综合运用理论分析、数值模拟和实验研究等方法。

理论分析是基础，可以揭示问题的基本规律；数值模拟可以通过计算和仿真，验证和优化理论分析的结果；实验研究是重要的手段，可以验证理论和模拟结果的准确性，并提供实际问题的解决方案。

2.2 技术路线本课题的技术路线主要包括设计实验方案、制备试验样品、搭建实验装置、进行试验过程中的数据监测和记录、数据处理和分析等环节。

2.3 实验材料和设备本课题的实验材料主要包括某种特定材料和相关辅助材料。

实验设备包括实验台架、数据采集设备、观测仪器等。

2.4 试验设计根据课题的研究目标和问题需求，设计合理的试验方案。

采用单因素试验、多因素试验等方法，分析和比较不同条件下的试验结果，得出相关结论。

2.5 数据处理和分析方法采集到的数据需要进行处理和分析，可以借助统计学方法、数学建模等技术手段，系统分析和解释数据。

三、试验方案设计3.1 试验目标和要求本课题的试验目标是获取某一方面的相关数据，验证和分析理论和模拟结果的准确性，为实际问题的解决提供依据和参考。

建筑结构中的荷载试验方法建筑结构的稳定性和安全性是一个复杂而严峻的问题，在建筑设计和施工过程中起着重要的作用。

荷载试验是评估建筑结构承载能力和可靠性的有效方法之一。

本文将介绍建筑结构中常用的荷载试验方法，以及它们的应用和局限性。

1. 静荷载试验静荷载试验是最常用的荷载试验方法之一，它通过施加具有固定大小的荷载并观察结构的变形和应力来评估结构的性能。

在试验过程中，通常采用钢丝绳、液压缸等装置施加荷载，并通过应变计、传感器等装置来监测结构对荷载的响应。

静荷载试验可以评估建筑结构在静力荷载下的变形、承载能力和破坏机制，对于评估结构的安全性和可靠性具有重要意义。

2. 动荷载试验动荷载试验是模拟结构在地震、风荷载等动力荷载下的响应情况，对于评估结构在极端情况下的抗震性能和稳定性具有重要意义。

在动荷载试验中，通常采用振动台、水压缸等装置来模拟动力荷载，并通过加速度计、应变计等装置来监测结构的振动响应。

动荷载试验可以评估结构在地震、风荷载等动力荷载下的动态性能，对于设计和改进结构的抗震性能具有指导意义。

3. 模型试验模型试验是利用缩小的模型结构来模拟实际结构的荷载响应情况，对于在较小成本和较短时间内评估结构性能具有重要作用。

在模型试验中，通常采用比例适当的模型结构，并通过施加与实际结构相似的荷载来观察模型结构的响应。

模型试验可以评估结构的整体稳定性和局部承载能力，对于优化结构设计和预测实际结构行为具有重要意义。

4. 数值模拟数值模拟是利用计算机技术对建筑结构进行荷载分析和性能评估的方法之一。

通过建立结构的数学模型和采用相应的数值计算方法，可以模拟结构在不同荷载下的变形、应力分布等响应情况。

数值模拟可以评估结构的力学性能和破坏机制，在结构设计和优化中具有广泛应用。

然而，各种荷载试验方法都有其局限性。

静荷载试验和动荷载试验需要耗费较高的成本和时间；模型试验在缩小比例时存在一定的尺度效应；数值模拟的准确性受计算模型和参数选择的影响。

第五章模型试验5.1概述结构试验模型，是仿照原型（真实结构）并按照一定比例关系复制而成，它具有原型的全部或部分特征。

通过对模型的试验，可以得到与原型相似的工作情况，从而可以对原型的结构性能进行了解和研究。

模型试验的主要问题是如何设计模型。

为了使模型试验的结果能与原型联系起来，进行模型设计时必须遵循一定的规律，即应根据相似理论来设计模型。

相似理论是研究相似现象性质和鉴别相似现象的一门科学，它提供了确定相似判据的方法，是指导模型试验、整理试验结果并把这些试验结果推广到原型上去的理论。

(1)为验证一种新的理论，这种试验有时不可能在真实结构上进行（例如破坏性试验或地震反应试验），或不宜在真实结构上进行（例如要求改变某些参数、研究不同条件下某一因素的影响），这时需要模型试验。

(2)为检验设计或提供设计依据，设计比较复杂的结构或新型结构时，往往对计算结果没有把握，必须依靠模型试验来判断所设计结构物的性能。

并把试验结果应用到该设计中去。

5.2相似定理1.相似第一定理—相似现象的性质几何学中的图形相似是指它们相应角的大小相等、相应点之间的距离成比例。

而两个物理现象的相似是指两个现象具有相同物理性质的变化过程，而且两个现象中对应的同名物理量之间有固定的比例常数。

结构模型试验就是根据物理现象的规律，用模型试验来模拟原型结构的实际工作情况，再根据模型试验的结果来反推原型结构的某些特性下面通过分析两个质点系的动力相似，说明相似第一定理的内容两个质点系的质量为：m1，m2, …,m i，…m nM1，M2…，M i，…M n称 为相似判据。

相似第一定理为：相似现象的相似指标等于1，或者相似判据相等。

相似第一定理说明相似现象的基本性质，相似判据相等是两个相似现象的必要条件。

相似判据把两个相似现象中的物理量联系起来，以判别两个现象是否相似并把某一现象研究所得的结果推广应用到另一相似现象中去、2.相似第二定理－相似判据的确定相似第一定理指出了相似现象必须满足的条件—相似判据相等，相似第二定理则指出了确定相似判据的方法1)方程式分析法研究现象中的各物理量之间的关系可以用方程式表达时，可以用表达这一物理现象的方程式导出相似判据。

结构动力模型试验相似理论及其验证一、本文概述《结构动力模型试验相似理论及其验证》这篇文章主要探讨结构动力模型试验中的相似理论及其应用。

结构动力模型试验是土木工程领域常用的一种研究方法，通过构建实际结构的小比例模型，在实验室环境下模拟结构在动力荷载作用下的响应，以研究结构的动力性能和抗震性能。

相似理论作为结构动力模型试验的基础，为模型设计和试验结果的解读提供了重要的理论依据。

本文首先介绍了结构动力模型试验的基本原理和方法，阐述了相似理论在模型设计中的重要性和必要性。

接着，文章详细阐述了相似理论的基本概念和原则，包括几何相似、运动相似、动力相似等方面，为后续的模型设计和试验验证提供了理论基础。

在此基础上，文章通过具体的案例分析和试验验证，探讨了相似理论在结构动力模型试验中的应用。

通过对不同比例模型的试验结果进行对比分析，验证了相似理论的正确性和有效性。

文章还探讨了相似理论在实际应用中的限制和影响因素，提出了相应的改进措施和建议。

本文旨在深入探讨结构动力模型试验中的相似理论及其应用，为土木工程领域的相关研究提供有益的参考和借鉴。

通过本文的研究，可以更好地理解和应用相似理论，提高结构动力模型试验的准确性和可靠性，为土木工程结构的动力性能分析和抗震设计提供有力的支持。

二、相似理论基础相似理论是结构动力模型试验的理论基础，其核心在于通过构建与实际结构在几何、材料、边界条件等方面相似的模型，以预测实际结构的动力行为。

该理论建立在量纲分析的基础之上，通过导出相似准则，为模型设计和试验条件的确定提供了指导。

在相似理论中，相似准则是判断模型与实际结构是否相似的关键。

这些准则包括几何相似、运动相似、动力相似等。

几何相似要求模型与实际结构在尺寸上具有相似的比例；运动相似则要求模型与实际结构在对应点的运动轨迹相似；动力相似则要求模型与实际结构在受力、变形、加速度等方面具有相似的特性。

为了实现这些相似准则，需要在模型设计和制作过程中，对材料的物理性能、加载条件、边界约束等进行控制。

1.现代科学研究包括(理论）研究和（试验)研究.2.根据不同的试验目的，结构试验可分为(生产鉴定性）试验和（科学研究性）试验.3.工程结构试验大致可分为（试验规划）、（试验准备)、(试验加载测试）和（试验资料整理分析）四个阶段。

4.试件的数量主要取决于测试参数的多少，要根据各参数的（因子数）和（水平数）来决定试件数量。

5.结构在试验荷载作用下的变形可以分为（整体）变形和（局部）变形两类。

6。

惠斯顿电桥连接主要有两种方法，即（全桥)和（半桥).7.动力试验的振源有(自燃振源）和（人工振源)两大类。

8、结构自振特性主要包括（自振频率)、（阻尼）和(阵型）三个参数。

9.回弹法适用于抗压强度为（19)-（60)MPa的混凝土强度的检测。

10.结构上的荷载按是否引起结构动力反应分为（静力）荷载和（动力）荷载。

11。

气压加载按加载方式的不同可分为(正压)加载和(反压)加载。

12。

利用环境随机激振方法可以测量建筑物的（动力特性）。

13.反力墙大部分是固定式的，它可以是钢筋混凝土或预应力混凝土的（实体墙）或是空腹式的箱型结构。

14。

数据采集就是用（各种仪器)和装置,对数据进行测量和记录。

15。

结构振动时，其位移、速度和加速度等随(时间和空间)发生变化.16。

模型设计的程序往往是首先确定（几何比例）,再设计确定几个物理量的相似常数. 17。

采用等效荷载时，必须全面验算由于（荷载图式）的改变对结构造成的各种影响。

18。

采用初位移或初速度的突卸荷载或突加荷载的方法，可使结构受一冲击荷载作用而产生(自由振动）。

19。

疲劳试验施加的是一定幅值的（重复荷载），其荷载上限值是按试件在荷载标准值的最不利组合产生的效应值计算而得的。

20.测量混凝土的表面硬度来推算抗压强度，是混凝土结构现场检测中常用的一种（非破损）试验方法。

21。

对于结构混凝土开裂深度小于或等于500mm的裂缝，可采用(平测法）或（斜侧法）进行检测。

22。

工程结构试验所用试件的尺寸和大小,总体上分为（模型）和（原型)两类。

第五章相似理论与结构模型试验1.引言在工程设计和实验研究中，通常无法进行真实比例的试验，因此需要采用相似理论和结构模型来进行模拟和预测。

相似理论是根据物体的物理和几何属性之间的相似关系进行推导和分析。

结构模型是将实际系统缩小比例而制成的模型，通过对模型进行试验，可以得到实际系统的响应和行为。

2.相似理论相似理论是将实际系统的物理和几何属性与模型的物理和几何属性之间的相似关系进行研究和描述的理论。

根据相似理论，可以得到各种物理量之间的关系，并且可以根据这些关系对实际系统进行预测和分析。

相似理论主要分为几何相似性、动力相似性和物理相似性。

2.1几何相似性几何相似性是指实际系统和模型之间的几何形状和尺寸之间的相似关系。

根据几何相似理论，可以得到实际系统和模型之间的比例关系，并根据这些比例关系对实际系统进行预测和分析。

例如，在建筑工程中，通常采用比例模型来对建筑结构进行模拟和预测。

2.2动力相似性动力相似性是指实际系统和模型之间的动力响应和行为之间的相似关系。

根据动力相似理论，可以得到实际系统和模型之间的动力特性之间的关系，并根据这些关系对实际系统进行预测和分析。

例如，在风洞实验中，通常采用比例模型来对空气动力学特性进行研究和分析。

2.3物理相似性物理相似性是指实际系统和模型之间的物理属性之间的相似关系。

根据物理相似理论，可以得到实际系统和模型之间的物理量之间的关系，并根据这些关系对实际系统进行预测和分析。

例如，在流体力学实验中，通常采用模型来对流体的流动行为进行模拟和预测。

结构模型试验是指将实际系统缩小比例而制成的模型进行试验和分析。

通过对结构模型进行试验，可以得到实际系统的响应和行为，并对实际系统进行评估和优化。

3.1模型制备在结构模型试验中，首先需要制备结构模型。

根据相似理论，可以确定结构模型的几何形状和尺寸，同时需要选择合适的材料和制备工艺。

模型制备通常采用加工、焊接等技术，以保证模型的质量和精度。

《水工建筑物》结构模型教学实验重力坝断面结构模型试验李桂荣2013-3-22混凝土重力坝断面结构模型试验1． 模型试验的原理模型试验的理论基础就是相似原理。

我们研究的对象主要是水利和土建工程中的混凝土建筑物及地基。

需要通过模型模拟的主要有荷载的类型及大小，建筑物的几何形状和材料的物理力学性能。

为了使模型上产生的物理现象与原型相似，模型材料、模型形状和荷载等必须遵循一定的规律，这个规律就是相似原理。

水工结构模型试验要解决的问题，是将原型水工建筑物上的力学现象缩小到模型上，从模型上模拟出与原型相似的力学现象中，量测应力、位移和安全度等，再通过一定的相似关系推算到原型建筑物。

模型试验如果能正确地解决模拟问题，同时又采用了精确的量测方法，则其所得成果就可能较好地反映原型的实际情况。

2.试验任务对所取坝段的断面结构模型进行一次应力试验，提供大坝在上游正常蓄水位作用下的坝基面上应力的分布和坝体位移变化情况的试验成果。

3．原型的基本资料：坝型为混凝土实体重力坝，坝高为81m ，坝顶宽12m ，坝底宽60m ，下游坝坡1：0.75。

坝体混凝土弹性模量E 1=19200Mpa,坝基岩体弹性模量E 2=19200Mpa ，E 3=11600Mpa ，基岩材料分布图4-1。

混凝土与基岩材料的泊松比均为μ1=μ2=0.2，坝体混凝土容重3/24m KN r ,上游正常蓄水位78m 。

4.模型设计 4.1相似常数根据线弹性模型的相似要求结合本次试验，原型（P ）与模型（M ）各物理量之间保持下列相似关系：几何比尺： C L =L P /L M =100 弹性模量比尺： C E =E P /E M =6容重比尺：Cγ=γP/γM= Cσ/ C L应变比尺：Cε=εP/εM=1应力比尺：Cσ=σP/σM=6位移比尺：Cδ=δP/δM=100泊松比比尺：Cμ=μP/μM=14.2相似模型本次试验的模型材料采用石膏材料，模型是根据相似要求将石膏粉和水按照不同的比例浇注成块体，经过烘干、加工、制作而成。
