履带吊起重性能表（标准工况）QUY150标准工况1 QUY450 HB标准工况重型主臂1.1 QUY450 HB标准工况重型主臂作业范围图（见图1）图1 QUY450 HB标准工况起重机重型主臂作业范围图1.2 QUY450 HB标准工况重型主臂起重性能表QUY450 HB标准工况重型主臂起重性能表（160t转台平衡重+40t车身平衡重）注：1.臂长为60 m、66 m、72 m时，300t吊钩也可用220 t吊钩（由450t吊钩拆成）代替，220 t吊钩重量为7.19t。
2.150 t吊钩由300t吊钩拆成。
2 QUY450 LB标准工况轻型主臂2.1 QUY450 LB标准工况轻型主臂作业范围图（见图2）图2 QUY450标准工况起重机轻型主臂（LB）作业范围图2.2 QUY450 LB标准工况轻型主臂起重性能表QUY450 LB标准工况轻型主臂起重性能表（160t转台平衡重+40t车身平衡重）注：300t吊钩也可用220 t吊钩（由450t吊钩拆成）代替，220 t吊钩重量为7.19t。
150 t吊钩由300t吊钩拆成。
3 QUY450 HJ标准工况固定副臂3.1 QUY450 HJ标准工况固定副臂作业范围图（见图3、图4）图3 QUY450标准工况固定副臂（HJ）10o安装角作业范围图图4 QUY450标准工况固定副臂（HJ）30o安装角作业范围图3.2 QUY450 HJ标准工况固定副臂起重性能表4 QUY450 HW标准工况塔式副臂4.1 QUY450 HW标准工况塔式副臂作业范围图（见表5）图5 QUY450标准工况塔式副臂（HW）作业范围图主臂仰角85o 4.2 QUY450 HW标准工况固定塔式副臂起重性能表注：1. 220 t吊钩由450t吊钩拆成，150 t吊钩由300t吊钩拆成。
2.严格按照要求配置吊钩。
严禁用起重量小于220t的其他吊钩或300t吊钩代替220 t吊钩；严禁用起重量小于150t的其他吊钩代替150 t吊钩；48m塔臂时严禁用起重量小于100t的其他吊钩代替100 t吊钩。
XGC500履带起重机亮点介绍1.拆装便利性技术：可利用主桅杆自带的液压油缸完成履带架、车身压重的自拆装；各铰接销轴均采用液压动力连接型式插拔。
超起变幅系统(超起桅杆6m卷扬节、超起桅杆顶节臂、超起变幅机构及钢丝绳、超起变幅滑轮组)一体运输。
塔式副臂连接节、塔式副臂底节、塔式副臂前后支架、防后倾系统四件套一体运输；具备塔式副臂无枕木安装。
塔式副臂后支架防后倾自动张紧。
主臂拉板连接处均设置桃形连接孔，使拉板拆装变得轻松便捷。
臂架拉板均随臂架运输，提高了臂架拉板组装效率。
主桅杆组件柔性连接系统，使该组件拆装更加方便快捷。
实现履带架与车架连接的半孔限位等一系列技术，极大的提高组装效率。
2.超起技术：采用了超起配重无极变幅技术，同时配备了超起配重计算软件。
用户在实际使用中可根据吊装方案选择合适的超起配重量和超起配重幅度，同时确保超起配重可以离地。
超起配重可无级变幅。
3.风电专用鹅头臂：针对风电吊装设计的专用鹅头臂，重量轻，起重能力强。
无超起最大起重量可达116t，最长臂可达96m+7m。
4.臂架腰绳技术：国内500吨级别产品中双腰绳核心技术，保证126m长的吊臂的刚度和强度，保证长期使用的疲劳强度，最大限度的发挥臂架潜能。
5.优越的起重性能：整机重量位于同吨位起重机先进水平，起重性能处于国际领先水平，主要性能指标如最大起重力矩、主臂长度、起升高度等都达到甚至超过了国际先进水平。
特别是采用可移动超起装置，极大提高起重机的适应性及使用便利性。
6.强大的机构能力及单绳力：主提升采用φ28mm高强度钢丝绳，保证了强大的单绳拉力，有效减少了倍率，提高了起升效率。
7.先进的控制技术：具备各种电子监控系统，运行作业时的在线故障检测和诊断；采用开发技术成熟的开式液压系统、电比例先导变量泵控系统，按需求控制，系统稳定，速度精调特性好。
应用电子模块控制方式实现对发动机、泵组、换向阀以及执行机构之间的功率调节、流量调节、速度控制的功能；使用的总功率极限载荷控制技术，可以有效防止因泵超功率致使发动机熄火；起升系统采用电控带压力截断形式的变量马达，能够避免二次提升下滑现象，提高作业安全性；PLC逻辑可编程控制，有效地保证主机所有功能的实现，并充分体现以人为本的设计思想；配备起重作业性能表电脑查询系统以及力矩限制器、高度限位器、钢丝绳防过放、吊臂防后倾等安全保护装置。

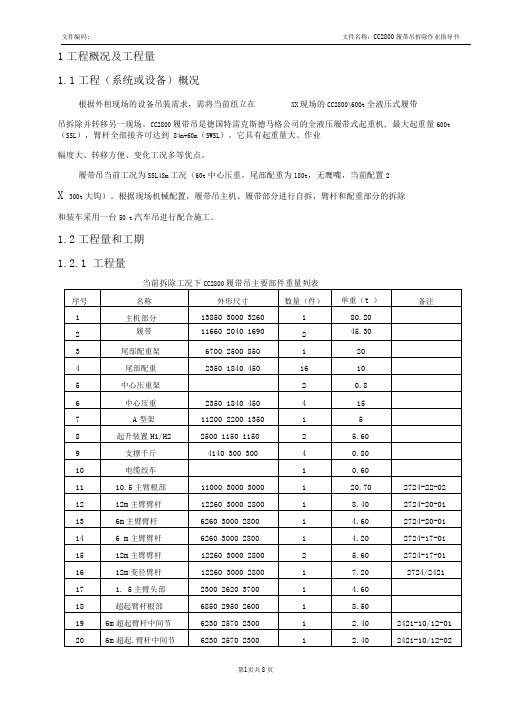

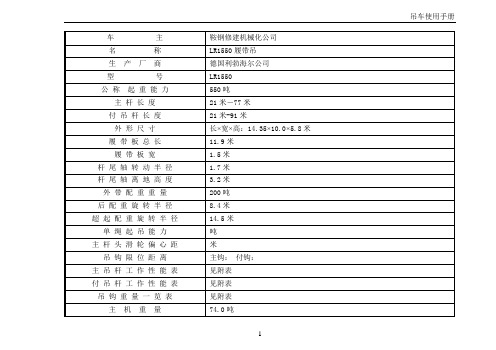

1工程概况及工程量1.1工程（系统或设备）概况根据外租现场的设备吊装需求，需将当前组立在XX现场的CC2800\600t全液压式履带吊拆除并转移另一现场。
CC2800履带吊是德国特雷克斯德马格公司的全液压履带式起重机, 最大起重量600t （SSL），臂杆全部接齐可达到84m+60m（SWSL）。
它具有起重量大、作业幅度大、转移方便、变化工况多等优点。
履带吊当前工况为SSL48m工况（60t中心压重，尾部配重为180t，无鹰嘴，当前配置2X 300t大钩）。
根据现场机械配置，履带吊主机、履带部分进行自拆，臂杆和配重部分的拆除和装车采用一台50 t汽车吊进行配合施工。
1.2工程量和工期1.2.1 工程量当前拆除工况下CC2800履带吊主要部件重量列表1.2.1 施工工期本次施工工期预计约为2天。
2编制依据3.作业前的条件和准备 3.1技术准备3.1.1作业指导书编制完成并经过审核、批准；施工交底、签证书等资料准备齐全。
作业前对参加作业的相关人员进行施工技术及安全交底，并履行双签字。
履带吊拆除区域以所有障碍物均已清除，站车位置保证坚实平整。
相关作业人员已全面到位，并符合作业的要求。
全面检查、检修所用吊车、工机具、卡索具，合格后方准投入使用。
3.2作业人员的配置、资格3.1.2 3.1.3 3.1.4施工材料统计表3.3.23.3.3材料3.3 作业工机具3.3.1仪器、仪表施工作业工机具及设备统计表3.3.4安全器具施工安全用具统计表3.4工序交接3.4.1 履带吊已无施工任务，相关方同意可以进行拆除。
3.4.2 辅助吊车已经到位，性能良好，能正常工作。
3.4.3 履带吊拆除区域已确定，并满足要求。
3.5其它3.5.1 对施工场地进行平整，确保施工区域开阔无影响施工的障碍物及地面坚实平整。
3.5.2 拆除前对履带吊整车进行细致检查，确认均无问题后方能进行施工。
3.5.3 施工区域无关的人员或车辆禁止进入施工场地或从施工区域通行，防止磕碰臂杆及发生人员损伤事故。
履带吊车的超起装置具体分析(2011/11/07 15:34)为了实现超大吨位的起吊，需要设计生产出超大型的履带吊车。
为了充分发挥大型履带吊车的臂架性能，可在原有的吊车基础上增加超起装置。
这样可扩大吊车的使用范围，提高吊车的利用率。
1 超起装置的形式超起是在桅杆（人字架）与臂架之间安有臂架式超起桅杆，以改善臂架与拉索的几何关系，同时超起桅杆与超起配重相连，增加了整机稳定性，从而提高起重机的性能。
超起装置较常用的形式有两种：一种是拖车式超起装置，将所有超起配重放在一个配重小车上，整机的稳定性始终处于最佳状态，工况变化实现简单，配重小车可以在地面上与主机同步行走或回转；另一种是悬浮式超起装置，超起配重在作业过程中要离地，否则主机不能进行行走及回转作业。
一般情况下，拖车式超起装置对地面的要求高，需要能够满足配重小车的行走，适用于造船厂这种地面较好的场所作业，当然拖车式超起装置也可以当做悬浮式的使用。
悬浮式超起装置只要求停放超起配重的地面平整度及强度能够满足。
但使用悬浮式超起装置，起重量、工作幅度与超起配重重量、超起配重幅度要匹配，这样才能够保证配重离地，进行行走及回转作业。
大型履带起重机的主要生产厂家利渤海尔（LIEBHERR）、德马格（DEMAG）、马尼托瓦克（MANITOWOC）上述超起装置形式均可提供，但拖车式超起装置价格要高于悬浮式。
超起装置的选用与配置，主要依据使用条件及用户的操作习惯。
2 超起装置操作流程拖车式超起装置的超起配重小车具备自行功能，因此起重量与超起配重的匹配关系不必象悬浮式那么严格，既使安装所有超起配重，在起重范围内起重机可以不受限制地起升、变幅、行走及回转，操作简单。
国内用大部分起重机配置为悬浮式超起装置，超起配重的变幅与升降有多种形式，操作各有特点。
3 结论根据超起作业的操作过程，无油缸型超起装置安装简便快捷，但使用过程中注意事项较多，操作技术难度大；水平+垂直油缸型超起装置结构复杂、成本高、组装费时，但使用方便，操作灵活，并且可实现超起配重无级变幅；水平油缸型较前者安装简便，成本低，但使用性能与无油缸型差不多，只是在超起配重离地后能够无级变幅；垂直油缸型超起装置相对水平+垂直油缸型结构简单，成本较低，组装时间差不多，使用上也比较方便。
履带吊超起使用方法“哇塞，这大家伙可真厉害！”我和小伙伴们站在工地旁边，看着那巨大的履带吊，眼睛都直了。
你知道履带吊吗？那可是个超级厉害的家伙！今天我就来给你讲讲履带吊的超起使用方法。
先说步骤吧！首先呢，得把履带吊开到要工作的地方。
这就像将军要上战场，得先找到合适的阵地。
然后呢，把超起装置安装好。
这可不能马虎，就像给自己的超级英雄穿上战衣一样，每个零件都得安装得稳稳当当。
接着，操作的叔叔会根据要吊的东西的重量和高度，调整好各种参数。
这就像厨师做菜要掌握好火候和调料一样，得恰到好处。
最后，就可以开始吊东西啦！看着那重重的东西被轻松地吊起来，真的好神奇！那使用履带吊超起有啥注意事项呢？嘿，这可多了去了。
不能超重吊东西，不然就像小马拉大车，会累坏的。
还要注意周围的环境，不能碰到别的东西，不然就像在马路上开车撞到了别的车，那可就麻烦了。
操作的叔叔们也得特别小心，不能分心，就像我们考试的时候不能走神一样。
履带吊超起都用在啥场景呢？比如说盖高楼的时候，要把很重的钢材吊到很高的地方，这时候履带吊超起就派上用场了。
还有修大桥的时候，那些巨大的桥梁部件也得靠它来吊。
这就像大力士在关键时刻挺身而出，解决难题。
它的优势可明显了，能吊很重的东西，还能吊得很高，比一般的吊车厉害多了。
就像超级英雄比普通人更有力量一样。
我给你讲个实际案例吧！有一次，我们学校旁边的工地在盖大楼，我看到那个履带吊超起把一根超级长超级重的钢梁吊了起来，就像变魔术一样。
大家都在旁边发出“哇”“哇”的惊叹声。
如果没有履带吊超起，这么重的钢梁可怎么吊上去呢？我觉得履带吊超起真的太厉害了！它就像一个超级英雄，在需要的时候出现，解决各种难题。
以后我长大了，也要像操作履带吊超起的叔叔们一样，成为一个厉害的人，为建设我们的国家出一份力！。
履带吊车安全操作规程1基本规定1.1履带式起重机必须具备产品质量合格证明、使用维护说明书、和有效期内的监督检验证明等文件。
1.2履带式起重机作业属于特种作业，作业人员必须经过培训，取得特种作业操作证，持证上岗，严禁无证作业。
1.3履带式起重机作业人员必须身体健康，患有妨碍起重作业的疾病，不得从事其工作。
1.4经过理论培训的实习司机不得单独操作履带起重机，必须在正式司机的监护下进行一般性的操作。
1.5连续一年以上未操作的司机，必须重新经过技术培训，考试合格取得特种作业操作证后方可上岗。
1.6严禁操作人员酒后作业。
1.7检查油料或用油料清洗机件时，严禁烟火，工作完毕，要及时按照环保要求处理，不得随意乱扔造成环境污染。
1.8配备必要的灭火器，驾驶室内不得存放易燃品。
雨天作业，制动带淋雨打滑时，应停止作业，工作中不准进行任何维修保养工作。
1.9夜间工作需有良好的照明。
1.10起重吊装指挥人员作业时应与操作人员密切配合，执行规定的指挥信号,操作人员应按照指挥人员的信号进行作业，当信号不清或错误时，操作人员可拒绝执行。
1.11在正常指挥发生困难时，地面及作业层（高空）的指挥人员均应采用有效的通讯联络进行指挥。
1.12履带式起重机长途转移工作场地时，应采用平板车拖运；短途转移（1km以内）时，臂杆应降到20-30°，并将吊钩收起。
1.13作业过程中必须严格执行交接班制度。
2启动2.1启动前检查：各安全防护装置及各指示仪表应齐全完好，钢丝绳及连接部位符合规定，燃油、润滑油、液压油、冷却水等添加充足,各连接件无松动,起重臂起落及回转半径内无障碍。
2.2启动前应将主离合器分离，各操纵杆放在空档位置，并应按规定启动内燃机。
2.3发动机启动后，应检查各仪表指示值，待运转正常再接合主离合器，进行空载运转，顺序检查各工作机构及其制动器，确认正常后，进行空载运转，各工作机构正常后方可作业。
3作业3.1在露天有六级及以上大风或大雨、大雪、大雾等恶劣天气时，应停止起重吊装作业,雨雪过后作业前，应先试吊，确认制动器灵敏可靠后方可进行作业。
履带吊车安全操作规程1基本规定1.1履带式起重机必须具备产品质量合格证明、使用维护说明书、和有效期的监替检验证明等文件。
1.2履带式起重机作业属于特种作业，作业人员必须经过培训，取得特种作业操作证，持证上岗，严禁无证作业。
1.3履带式起重机作业人员必须身体健康，患有妨碍起重作业的疾病，不得从事其工作。
1.4经过理论培训的实习司机不得单独操作履带起重机，必须在正式司机的监护下进行一般性的操作。
1.5连续一年以上未操作的司机，必须重新经过技术培训，考试合格取得待种作业操作证后方可上岗。
1.6严禁操作人员酒后作业。
1.7检查油料或用油料清洗机件时，严禁烟火，工作完毕，要及时按照环保要求处理，不得随意乱扔造成环境污染。
1.8配备必要的灭火器，驾驶室不得存放易燃品。
雨天作业，制动带淋雨打滑时，应停止作业，工作中不准进行任何维修保养工作。
1.9夜间工作需有良好的照明。
1.10起重吊装指挥人员作业时应与操作人员密切配合，执行规定的指挥信号，操作人员应按照指挥人员的信号进行作业，当信号不清或错误时，操作人员可拒绝执行。
1. 11在正常指挥发生困难时，地面及作业层（高空）的指挥人员均应采用有效的通讯联络进行指挥。
1. 12履带式起重机长途转移工作场地时，应采用平板车拖运；短途转移（Ikm以）时，臂杆应降到20-30° ,并将吊钩收起。
1.13作业过程中必须严格执行交接班制度。
2启动2.1启动前检查：各安全防护装置及各指示仪表应齐全完好，钢丝绳及连接部位符合规定，燃油、润滑油、液压油、冷却水等添加充足，各连接件无松动，起重臂起落及回转半径无障碍。
2.2启动前应将主离合器分离，各操纵杆放在空档位置，并应按规定启动燃机。
2.3发动机启动后，应检查各仪表指示值，待运转正常再接合主离合器，进行空载运转，顺序检查各工作机构及其制动器，确认正常后，进行空载运转，各工作机构正常后方可作业。
3作业3.1在録天有六级及以上大风或大雨、大雪、大雾等恶劣天气时，应停止起重吊装作业，雨雪过后作业前，应先试吊，确认制动器灵敏可靠后方可进行作业。

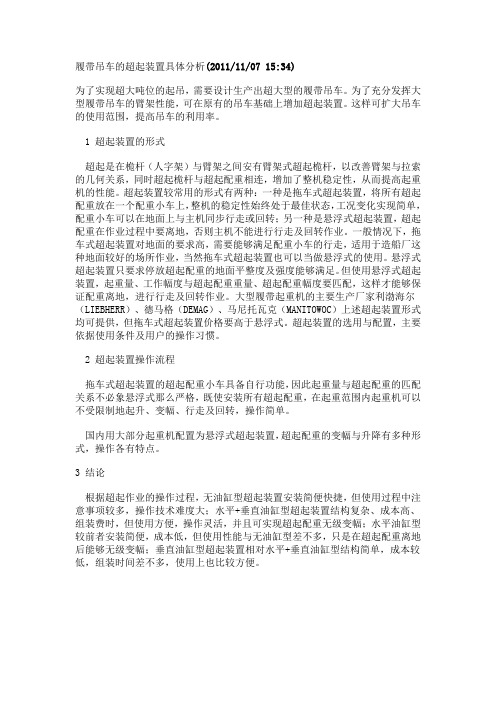

履带吊车的超起装置具体分析(2011/11/07 15:34)
为了实现超大吨位的起吊，需要设计生产出超大型的履带吊车。
为了充分发挥大型履带吊车的臂架性能，可在原有的吊车基础上增加超起装置。
这样可扩大吊车的使用范围，提高吊车的利用率。
1 超起装置的形式
超起是在桅杆（人字架）与臂架之间安有臂架式超起桅杆，以改善臂架与拉索的几何关系，同时超起桅杆与超起配重相连，增加了整机稳定性，从而提高起重机的性能。
超起装置较常用的形式有两种：一种是拖车式超起装置，将所有超起配重放在一个配重小车上，整机的稳定性始终处于最佳状态，工况变化实现简单，配重小车可以在地面上与主机同步行走或回转；另一种是悬浮式超起装置，超起配重在作业过程中要离地，否则主机不能进行行走及回转作业。
一般情况下，拖车式超起装置对地面的要求高，需要能够满足配重小车的行走，适用于造船厂这种地面较好的场所作业，当然拖车式超起装置也可以当做悬浮式的使用。
悬浮式超起装置只要求停放超起配重的地面平整度及强度能够满足。
但使用悬浮式超起装置，起重量、工作幅度与超起配重重量、超起配重幅度要匹配，这样才能够保证配重离地，进行行走及回转作业。
大型履带起重机的主要生产厂家利渤海尔（LIEBHERR）、德马格（DEMAG）、马尼托瓦克（MANITOWOC）上述超起装置形式均可提供，但拖车式超起装置价格要高于悬浮式。
超起装置的选用与配置，主要依据使用条件及用户的操作习惯。
2 超起装置操作流程
拖车式超起装置的超起配重小车具备自行功能，因此起重量与超起配重的匹配关系不必象悬浮式那么严格，既使安装所有超起配重，在起重范围内起重机可以不受限制地起升、变幅、行走及回转，操作简单。
国内用大部分起重机配置为悬浮式超起装置，超起配重的变幅与升降有多种形式，操作各有特点。
3 结论
根据超起作业的操作过程，无油缸型超起装置安装简便快捷，但使用过程中注意事项较多，操作技术难度大；水平+垂直油缸型超起装置结构复杂、成本高、组装费时，但使用方便，操作灵活，并且可实现超起配重无级变幅；水平油缸型较前者安装简便，成本低，但使用性能与无油缸型差不多，只是在超起配重离地后能够无级变幅；垂直油缸型超起装置相对水平+垂直油缸型结构简单，成本较低，组装时间差不多，使用上也比较方便。
