防静电腕带测试仪的使用及校准
- 格式:docx
- 大小:28.78 KB
- 文档页数:3
【工程概要】监视手腕带是否戴好,监测静电手环是否损坏【目的】保护电子产品免受静电损坏,提升产品良率及品质质量的可靠性【静电及危害】1.物体表面带正电荷,另一个物体表面带负电荷,存在于两个物体间的静电电荷叫静电2.两个物体接触时会产生静电放电,发生迅移的电荷转移,就会电坏产品【测试前准备】测试器、静电环、圆珠笔【静电环结构】导电松紧带、活动按扣、弹簧软线、保护电阻及夹头【测试步骤】1.戴静电环(图一)(图二)(图三)要求:戴在左手手腕位置并且静电环的腕带应拉紧,以保证金属部分要求与皮肤充分接触!以便于良好导电.备注:1.静电环金属部分要与手心方向的手腕上的皮肤充分接触;(图三)2.静电手环不可松松垮垮,不可隔着静电服。
(图一)(图二)2.连接静电环(图三)左手持静电环金属夹右手持静电测试仪金属夹连接好OK!以便于静电环与静电测试仪导通.3.测试静电环准备(图四)方法:将戴好静环的左手贴合静电环测试仪感应区!4.测试静电环(图五)方法:做好第三步工作之后手压下测试仪感应区.绿灯亮(GOOD)为正常并且伴有响声;红灯亮(HIGH)为不正常属开路状态;红灯亮(LOW)为不正常属短路状态.5.测试O K,签名(图六)方法:在显示绿灯亮,表示静电环完全OK,在签名册上找自己的姓名位置打:√.错误戴法错误戴法正确戴法图一图二图三图四图四图五图六【注意事项】1.有限接地手腕,使用时腕带与皮肤必须接触,并且确保接地线是否接地2.夹头必须夹住地线除皮金属上3.定时测量,必须带正确,不能隔着衣服4.测量时路灯必须亮起为O K【备注】1.静电环如果出现异常情况,须第一时间知会拉长更换。
2. 测试仪引线必须放置在指定位置。
3. 测试时不能粗暴作业,须轻拿轻放。
4. 未做静电测试上班者处以5元/次罚款。
5. 损坏仪器者照价赔偿。
6. 静电环的作用是与接地地线相接让人体多于静电电荷通过电阻进行静电放电。
德信诚培训网
更多免费资料下载请进: 好好学习社区 静电手环测试操作指导书
(ISO9001-2015/ISO45001-2018)
一、有线静电手环检测:
如图1所示将有线静电手环的接地线上的夹子与系统接地线上的夹子夹在一起,静电手环佩戴在手腕上,手腕带上的铁片必须紧贴着皮肤,然后将手掌平放按在手腕带测试仪上,此时看测试仪上的指示灯,如下:
(1)若“GOOD ”灯亮,且听到声音讯号,表示静电手环为合格。
(2)若“LOW ”灯亮,静电手环到地线的电阻阻值小于750K Ω,表示静电手环为不合格。
(3)若“HIGH"灯亮,检查静电手环的铁片是否是紧贴在手腕上否则静电手环接地线断,表示静电手环为不合格。
静电手环测试仪校验规程1、目的规范静电手环测试仪之校准程序,确保其于使用期间能维持其精密度和准确度,以保证产品之测试质量。
2、适用范围本公司各种型号之静电手环测试仪均适用之。
3、权责3.1品质部QE:静电手环测试仪之校准,仪器异常之处理。
4、定义校准:在规定条件下,为确定测量仪器或测量系统所指示的量值,或实物量具或参考物质所代表的量值,与对应的由校准所复现的量值之间关系的一组操作。
测量准确度:测量结果与被测量真值之间的一致程度。
相对标准偏差:标准偏差与平均值的比值。
5、内容5.1按所需校准点准备750KΩ±10%;1MΩ±10%;2MΩ±10%之电阻各1只,利用标准数字电表确认其规格。
检查待测静电手环测试仪之外观,应无影响其准确性的损伤。
5.2选取阻值为750KΩ的电阻,一端用插在静电手环测试仪之香蕉插座上的导线夹子端夹住,一端可用拇指按压在“PUSH BOTTOM”上面,此时静电手环测试仪之“L0”灯要亮。
5.3选取阻值为1MΩ的电阻,参照5.2之方法进行量测,此时静电手环测试仪之“PASS”/“GOOD”指示灯要亮。
5.4 选取阻值为2MΩ的电阻,参照5.2之方法进行量测,此时静电手环测试仪之“HI”灯要亮。
5.5校准完成后,作好相应记录.如有超差,即行依说明书调整其电位器,并重新校准。
5.6 其它类型的静电测试仪可根据其量程选定适当的校准点,参照以上方法校准。
5.7校准合格者贴上合格标签;部分功能不合格且仍可使用者贴限用标签, 并注明限用范围;严重不合格者贴禁用标签,视情况提出异常报告并作追踪处理。
做好有关记录。
6、校准周期校准周期为一年。
7、参考文件JJF 1071国家计量校准规范编写规则JJF 1001 通用计量术语及定义GBT/T 8170 数值修约规则与极限数值的表示和判定8、记录表格《测试设备校验记录表》。
防静电手腕带检测规范1目的保证防静电手腕带有效工作。
2范围所有防静电手环3参考文件阻抗测试仪操作指导书4程序4.1检测环境温度:15℃~30℃湿度:30% ~70%4.2检测设备静电测量仪(型号:41201-19250)4.3检验方法4.3.1将手环带在手上,手环内的铁片紧贴皮肤。
4.3.2将静电手环插头插至静电环测试器插口中.4.3.3脚踏于地板上.4.3.4按下静电测试按钮.4.4判别方法(信号灯显示)A.FAIL HI (红):阻抗值太高,容易聚集静电.B.PASS (绿) :阻抗值未超过规格C.FAIL LO (红) :阻抗值太低,仪器可能有故障.4.5静电失效可能原因与后续处理方法:4.6记录测量结果。
4.7检验值范围<3.5x107Ω4.8检测频率4.8.1新购:IQC针对每批次来料包数抽样检验5%,4.8.2日常检验:工作前检测4.8.3抽样检验:每周抽样检验20个。
(生产线员工使用中的)静电手环、工鞋测试记录月/年部门班次姓名日期审核人手环工鞋手环工鞋手环工鞋手环工鞋手环工鞋手环工鞋手环工鞋123456789101112131415161718192021222324252627282930备注:1.合格打“√”,不合格打“×”,休息打“O ”,不需测试打“/”2.每班指派专人进行审核。
静电环测试仪操作指引编制日期审核日期批准日期修订记录日期修订状态修改内容申请修改人审核批准1目的规范静电手环检测方法,确保公司使用的防静电设施满足ESD性能要求。
2范围使用所有静电环测试仪的操作方法。
3权责3.1作业员戴上静电环作业之前,需在指定的静电环测试仪上测试合格后方可上线作业。
3.2IPQC必需确保每个作业员佩戴静电环是有释放静电功能的,若静电环测试NG立即要求更换。
4名词定义4.1静电环测试仪器;测试静电手环是否合格或不合格种仪器。
4.2有线静电手环:为防止人体接触敏感组件而造成静电破坏,佩带于手(脚)上的防静电物品,并用一根导线连接接到大地。
5作业内容5.1仪器安装;5.1.1打开仪器后面的电池盒,装入9V电池,盖好外壳。
5.1.2将测试线插入仪器插孔中,用手按下金属圆盘检查是否安装好,若安装好指示灯亮(HIGH)。
5.2测试方法;5.2.1固定测试5.2.1.1在确保静电手环测试仪通电情况下,先佩戴好静电环,手腕带内金属片须贴紧着手皮肤,再将静电手环的鳄鱼夹与测试仪的连接线相连,最后按下测试仪上的金属按钮2~3秒,待指示灯稳定后再判定。
(如图1,2)图1图25.2.2移动测试(工作时的测试方法)5.2.2.1在确保静电手环测试仪通电情况下,且在工作期间测试,先将静电环测试仪夹于静电接地在线或静电手环的鳄鱼夹上,再通知被测试人员按下测试仪上的金属按钮2~3秒,待指示灯稳定后再判定。
(如图3)图35.3测试判定;5.3.1当测试仪上的绿色“PASS或GOOD”灯亮,且听到蜂鸣器“滴”的声音序号时,表示静电环合格;当红色“LOW或HIGH”灯亮,在确定静电手环与仪器连接好的情况下说明该静电手环已不合格要及时更换静电环,并重新测试直到更换测试合格为止,最后将测试结果记录于《静电环检查记录表》内。
5.4静电环测试仪功能确认;5.4.1静电手环功能确认5.4.1.1用一个合格的静电环样本按标准测试方法确认,若绿色PASS或GOOD灯亮表示此仪器功能正常;若红色LOW/HIGH灯亮表示此仪器功能部正常,需停止使用并处理。
静电手环检测指导书
编号: SYTF-SYGW0201-2009-01/0
仪器
名称
静电手环 静电手环检测仪 仪器 型号 HAKKO498 使用 工位 静电手环 检测工位
附属工具 接地铁板 1.目的:
为了使操作者正确操作设备,以确保人身安全、设备的正常性能和测试结果的准确性。
2.适用范围:
适用于我司现使用的静电手环仪操作。
3.操作前准备:
3.1检测人员脚踩接地铁板,将接地线插头,插入测试仪上端的接地线插座内;
3.2将腕带扎紧手腕;接地线连接腕带;
3.3将手按测试仪板座,此时LED 指示灯亮起,并听到蜂鸣器声音。
1)如果绿色”GOOOD “灯亮时,表示连接系统良好。
2)如果红色”LOW ”灯亮时,须检查腕带接地连接电阻,因为可能低于800千欧姆,对人体有所影响。
3)如果红色”HIGH ”灯亮时,须检查腕带是否扎紧手腕,并检查腕带接地电阻,确保腕带未松脱测试仪接地线。
3.4测试操作图:
1.正确戴静电手环,有金属的一端带在手腕的上面,静电环的松紧要适中不能松。
2.静电环的鳄鱼夹与测试仪点检接收杆连接在一起。
3.右手轻轻按压测试仪金属触片,中间”GOOD ”亮且报警良好,两边”LOW “”high ”红色亮且无报警时,说明不良。
注意事项:
1.按动测试仪检测弹片时,不要使用单指按动。
2.使用时注意不要用力按压检测弹片,不得私自挪动检测仪,不得私自摘取测试线夹。
第1页 共1页。
防静电手腕带测试仪操作说明:1 在背面电池盒内插入9V电池。
2 在顶部地线插孔插入地线插头。
3 把手腕带稳固的系在你的手腕上。
4 把手腕带和地线连接。
5 把带有手腕带的手轻放在测试仪前面的铁片上,这个时候,有三种情况:1)如果绿“GOOD”灯亮并且听得到发信号的声音,表明系统安全而且手腕带情况正常。
2)如果红“LOW”灯亮,必须检查手腕带地线电阻,如果电阻低于800KΩ,这种特殊情形可能与身体的接触点有关。
3)如果红“HIGH”灯亮,首先检查手腕带证实稳固的连接在手腕上。
然后,检查手腕带地线电阻,如果电阻高于9MΩ反作用力将使得测试不成功。
范围:LOW(红灯)R<800KΩGOOD(绿灯)800KΩ≤R≤9MΩHIGH(红灯)R>9MΩ电池:9V注:电阻电差适合下限:800kΩ+10%0%电阻电差适合上限:9MΩ+10%0%警告:多次测试操作后,如果不再听得见信号声音,但绿灯“GOOD”灯仍亮,必须换掉电池。
防静电手腕测试仪的原理及简单校准方法符晓明/江苏省计量测试技术研究所1概述防静电手腕测试仪(以下简称测试仪)是测试防静电腕带与人体是否接触良好可靠的测试仪器。
具体方法是:戴好防静电腕带,把腕带上的香蕉插头插入测孔中,然后手按压金属帽,内部开启,工作电源接通;同时,人体接触金属帽,金属帽及接地形成检测回路。
若把人体电阻、接触电阻及腕带内部电阻之和设为R的话,其技术指标为:R<800kΩ,Low灯亮;800kΩ≤R≤9MΩ,Good灯亮;R>9MΩ,High灯亮。
准确度为±10%。
2原理测试仪(以下以498型号为例)电路图如下:若:R<800kΩ,则IC1A:V2<V3→V1=“1”电平,即IC10:V13>V12→V14 =“0”电平,于是:低电阻指示红灯“Low”亮,此时IC1B:V5<V6→V7=“1”电平,“High”灯灭,同时IC1C:V10<V9→V8=“l”电平,“Good”灯灭,且无呜叫。
名 称:
测试方法:无GOOD/好(绿色)
800KΩ≤R <≤9MΩ2)如果红色“LOW/低”灯亮起,须检查腕带接地线电阻,因为可能低于800KΩ,对人体有所影响。
3)如果红色“HIGH/高”灯亮起,须检查腕带是否扎紧手腕,并检查腕带接地线电阻,确保腕带未松脱测试仪接地线。
1、将一枚9V 干电池,置入测试仪背面之干电池槽内。
HIGH/高(红色)R >9MΩ无注意:使用约50,000次后,如果不发声,但绿色“好”灯仍亮起,要替换干电池。
LOW/低(红色)
R <800KΩ2、将接地线插头插入测试仪上端的接地线插座内。
3、将腕带扎紧手腕。
4、接地线连接腕带。
有静电手环测试仪(SYSTEM TESTER )标准依据指示
声响5、手按测试仪板座(如图所示)
1)如果绿色“GOOD/好”灯亮起,表示接地系统良好。
防静电手腕带测试仪使用方法及判定。
防静电手腕带测试仪操作说明:1 在背面电池盒内插入9V电池。
2 在顶部地线插孔插入地线插头。
3 把手腕带稳固的系在你的手腕上。
4 把手腕带和地线连接。
5 把带有手腕带的手轻放在测试仪前面的铁片上,这个时候,有三种情况:1)如果绿“GOOD”灯亮并且听得到发信号的声音,表明系统安全而且手腕带情况正常。
2)如果红“LOW”灯亮,必须检查手腕带地线电阻,如果电阻低于800KΩ,这种特殊情形可能与身体的接触点有关。
3)如果红“HIGH”灯亮,首先检查手腕带证实稳固的连接在手腕上。
然后,检查手腕带地线电阻,如果电阻高于9MΩ反作用力将使得测试不成功。
范围:LOW(红灯)R<800KΩGOOD(绿灯)800KΩ≤R≤9MΩHIGH(红灯)R>9MΩ电池:9V注:电阻电差适合下限:800kΩ+10%0%电阻电差适合上限:9MΩ+10%0%警告:多次测试操作后,如果不再听得见信号声音,但绿灯“GOOD”灯仍亮,必须换掉电池。
防静电手腕测试仪的原理及简单校准方法符晓明/江苏省计量测试技术研究所1概述防静电手腕测试仪(以下简称测试仪)是测试防静电腕带与人体是否接触良好可靠的测试仪器。
具体方法是:戴好防静电腕带,把腕带上的香蕉插头插入测孔中,然后手按压金属帽,内部开启,工作电源接通;同时,人体接触金属帽,金属帽及接地形成检测回路。
若把人体电阻、接触电阻及腕带内部电阻之和设为R的话,其技术指标为:R<800kΩ,Low灯亮;800kΩ≤R≤9MΩ,Good灯亮;R>9MΩ,High灯亮。
准确度为±10%。
2原理测试仪(以下以498型号为例)电路图如下:若:R<800kΩ,则IC1A:V2<V3→V1=“1”电平,即IC10:V13>V12→V14 =“0”电平,于是:低电阻指示红灯“Low”亮,此时IC1B:V5<V6→V7=“1”电平,“High”灯灭,同时IC1C:V10<V9→V8=“l”电平,“Good”灯灭,且无呜叫。

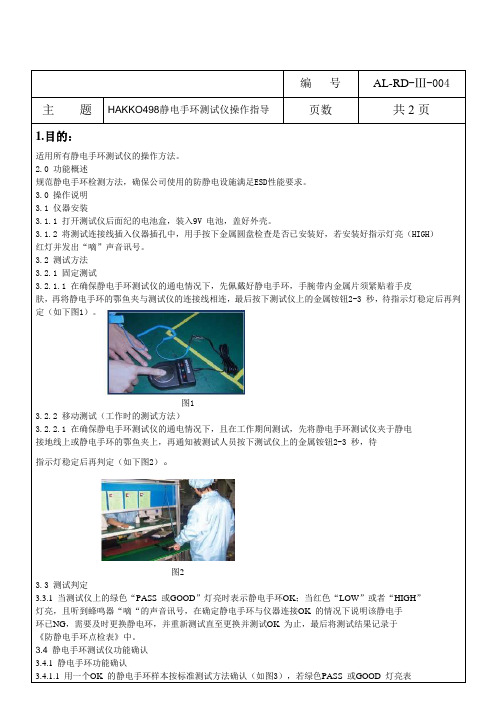

编号AL-RD-Ⅲ-004主题HAKKO498静电手环测试仪操作指导页数共2页1.目的:适用所有静电手环测试仪的操作方法。
2.0 功能概述规范静电手环检测方法,确保公司使用的防静电设施满足ESD性能要求。
3.0 操作说明3.1 仪器安装3.1.1 打开测试仪后面纪的电池盒,装入9V 电池,盖好外壳。
3.1.2 将测试连接线插入仪器插孔中,用手按下金属圆盘检查是否已安装好,若安装好指示灯亮(HIGH)红灯并发出“嘀”声音讯号。
3.2 测试方法3.2.1 固定测试3.2.1.1 在确保静电手环测试仪的通电情况下,先佩戴好静电手环,手腕带内金属片须紧贴着手皮肤,再将静电手环的鄂鱼夹与测试仪的连接线相连,最后按下测试仪上的金属铵钮2-3 秒,待指示灯稳定后再判定(如下图1)。
图13.2.2 移动测试(工作时的测试方法)3.2.2.1 在确保静电手环测试仪的通电情况下,且在工作期间测试,先将静电手环测试仪夹于静电接地线上或静电手环的鄂鱼夹上,再通知被测试人员按下测试仪上的金属铵钮2-3 秒,待指示灯稳定后再判定(如下图2)。
图23.3 测试判定3.3.1 当测试仪上的绿色“PASS 或GOOD”灯亮时表示静电手环OK;当红色“LOW”或者“HIGH”灯亮,且听到蜂鸣器“嘀“的声音讯号,在确定静电手环与仪器连接OK 的情况下说明该静电手环已NG,需要及时更换静电环,并重新测试直至更换并测试OK 为止,最后将测试结果记录于《防静电手环点检表》中。
3.4 静电手环测试仪功能确认3.4.1 静电手环功能确认3.4.1.1 用一个OK 的静电手环样本按标准测试方法确认(如图3),若绿色PASS 或GOOD 灯亮表示此仪器功能正常;若红色LOW\ HIGH 灯亮表示此仪器功能不正常,需停止使用并处理。
3.4.1.2 用一个NG 的静电手环样本按标准测试方法确认(如图4),若红色LOW\ HIGH 灯亮表示此仪器功能正常;若绿色PASS 灯亮表示此仪器功能不正常,需停止使用并处理。
静电手带测试仪使用说明1.了解静电手带测试仪的组成和原理:静电手带测试仪由测试仪主机、静电手带和接地线组成。
主机通常包括一个显示屏和一些按键,用于显示和设置测试参数。
静电手带通常由导电材料制成,可以固定在手腕上,并与主机连接。
接地线用于将主机和地面连接起来,确保测试的准确性。
2.准备工作:将静电手带测试仪主机放置在一个稳定的工作台上,确保其与周围环境保持一定的距离,并将接地线连接到主机上的接地端口。
将静电手带固定在手腕上,并确保与主机的连接处没有松动。
3.设置测试参数:使用主机上的按键,可以设置测试带宽、测试时间和警报阈值等参数。
测试带宽是指测试仪对静电电荷的检测范围,通常可选择30KV、50KV等不同的选项。
测试时间是指测试仪对静电电荷进行测量的时间,通常可选择1秒、5秒等不同的选项。
警报阈值是指当静电电荷超出设定的范围时,主机将会发出警报提示。
4.进行测试:将手腕上的静电手带与静电手带测试仪主机连接,并确保连接牢固。
将另一端的接地线连接到接地线上,并确保接地稳固。
开始测试时,按下主机上的开始按钮,主机将会开始测量静电电荷。
在测试过程中,保持手腕放置在静电手带上,并保持姿势不动,以确保测试结果的准确性。
在测试完成后,主机将会显示测试结果,并发出相应的警报提示。
5.分析测试结果:根据主机上显示的测试结果,可以判断静电电荷是否处于安全范围内。
如果测试结果超出设定的警报阈值,主机将会发出警报声,并显示相应的警告信息。
此时,应立即停止工作,并采取相应的措施以降低静电电荷,例如更换静电手带、加强接地措施等。
6.保养和维护:使用静电手带测试仪后,应及时清洁和保养设备,以确保其正常运行和长久的使用寿命。
定期检查连接线和接地线是否完好,并确保无损坏。
定期校准测试仪,以确保测试结果的准确性。
在使用过程中,应遵循操作说明,避免操作错误导致设备损坏。
总结:静电手带测试仪是一个重要的工具,在保证工作环境安全的同时,也提高了生产效率。
深圳市小超人通讯科技有限公司
防静电手腕测试方法
一.测试前准备
1. 将HAKO 498型测试仪装上电池。
2. 把HAKO 498型测试仪探头接在固定盒A、B柱上。
二.测试防静电手腕方法
1.将防静电手腕的鳄鱼夹夹在测试仪器A柱或B柱上。
2.把防静电手腕戴在手腕处,要求防过敏不锈钢片紧贴皮肤面。
3.用手压下测试仪上面标有“PRESS HERE”字样的圆形不锈钢盘。
4.根据仪器三个LED灯的指示来判断防静电手腕是否有效,当“HIGH”灯亮,表示静电高,并且没有得到释放,可判定防静电手腕已经失效,不能再使用;当“LOW”灯亮,表示有较低的静电电压存在,该防静电手腕存在内阻过大或皮肤表面接触部分不充分或金属夹氧化现象,同样不可用;当“GOOD”绿灯亮时,表示静电手腕有效,可正常使用。
图示:
静电电压低 正常 静电电压高
A柱 B柱
三.对于失效防静电手腕的处理
当测试出现“HIGH”灯或“LOW”灯时,需及时更换防静电手腕,已经失效的防静电手腕必须先停用,再送修或报废。
更换新的防静电手腕,同样需测试合格后才能使用。
四、测试记录
测试防静电手腕每天测试三次,每次测试结果均需记录在《静电环测试记录表》中。
当防静电手腕不使用时无需测试。
防静电腕带电阻测试方法
防静电腕带是防止静电危害的重要防护工具,但在使用过程中可能会出现电阻不合格的情况,需要进行电阻测试。
以下是防静电腕带的电阻测试方法:
1. 准备工具:数字电阻表、测试夹。
2. 将数字电阻表调至Ω档,并将测试夹连接到测试端口。
3. 将防静电腕带的金属接地部分与测试夹连接。
注意,测试夹必须夹紧金属接地部分,确保测试的是连接的金属部分。
4. 读取数字电阻表上显示的电阻值。
根据不同的标准,电阻值应该在一定范围内。
一般来说,电阻值应该在1MΩ以下。
5. 如果测试结果不合格,需要检查防静电腕带的连接情况或更换防静电腕带。
通过以上方法,可以简单、快速地测试防静电腕带的电阻值,确保防护效果。
- 1 -。
防静电腕带测试仪的使用及校准
摘要:对静电的产生和静电在微电子行业中的危害及危害的预防做了简单的介绍。
说明了防静电腕带和防静电腕带测试仪的使用方法和技术要求,并对防静电
腕带测试仪的校准方法进行了简单的探讨。
关键词:静电防静电腕带防静电腕带测试仪校准方法
1引言
随着微电子行业的蓬勃发展,微电子制造业越来越重视生产过程中的静电防护。
佩戴防
静电腕带是防护静电的有效措施之一。
为了保证防静电腕带的正常使用,大多数企业都配置
了防静电腕带测试仪,但是相关规程一直未能发布,在这里,对防静电腕带测试仪的使用和
校准过程中的一些问题,进行探讨。
2 静电的产生和危害
当两个不同的物体相互接触时就会使得一个物体失去一些电荷如电子转移到另一个物体
使其带正电,而另一个体得到一些剩余电子的物体而带负电。
若在分离的过程中电荷难以中和,电荷就会积累使物体带上静电。
所以物体与其它物体接触后分离就会带上静电。
通常在
从一个物体上剥离一张塑料薄膜时就是一种典型的“接触分离”起电,在日常生活中脱衣服产
生的静电也是“接触分离”起电。
另一种常见的起电是感应起电。
当带电物体接近不带电物体
时会在不带电的导体的两端分别感应出负电和正电。
静电的危害很多,它的第一种危害来源于带电体的互相作用。
在飞机机体与空气、水气、灰尘等微粒摩擦时会使飞机带电,如果不采取措施,将会严重干扰飞机无线电设备的正常工作,使飞机变成聋子和瞎子。
在化工行业,由于静电吸引尘埃,会使产品达不到标准的纯度
等等。
静电的第二大危害,是有可能因静电火花点燃某些易燃物体而发生爆炸。
在北方干燥
季节,我们会和金属物品发出火花和“叭叭”的响声,这对人体基本无害,但在手术台上,除
电火花会引起麻醉剂的爆炸,伤害医生和病人;在煤矿,则会引起瓦斯爆炸,会导致工人死伤,矿井报废。
另外,静电对现代高精密度、高灵敏度的电子设备有严重影响,在微电子制
造行业,静电严重妨碍电子器件的正常工作甚至损坏某些部件,严重妨碍生产的正常秩序。
3 静电危害的预防
在电子工业中对静电危害的预防主要有两个基本原则:抑制静电荷的积聚和消除已经产
生的静电荷。
防静电腕带是操作人员在接触电子元器件时最重要的防静电产品,通过接地通路,可以将人体所带的静电荷安全地泻放掉。
它由防静电松紧带、活动按扣、弹簧软线,保
护电阻及插头或夹头组成。
松紧带的内层用防静电纱线甚至铜质纤维网编织,外层用普通纱
线编织。
防静电腕带具有更高的实时性,防静电效果也可靠得多。
4 防静电腕带测试仪的使用和技术要求
防静电腕带测试仪可以有效监视手腕带是否戴好,检测手腕带是否损坏、太松或断线仪
器静电手环测试仪将会报警提示,从而保证了人体的静电经过手腕带释放到大地的可靠性。
防静电腕带测试仪大多使用直流供电,一般具有“low”、“high”和“pass或good”等三个指
示灯,仪器正面有较大面积的金属电极板,另外一起顶端有接地插孔。
在使用时,使用者正确佩戴防静电腕带,将腕带的接地插头接人接地插孔,然后又使用
者按住防静电腕带测试仪的金属电极板,3~5秒之后,防静电腕带测试仪指示灯稳定。
此时,可以根据指示灯判定所使用腕带是否正常。
防静电腕带测试仪根据制造厂不同,技术指标略有不同。
一般而言:
当被测电阻R0>10MΩ时,“high ”指示灯亮,并伴有蜂鸣;
当被测电阻800kΩ<R0<10MΩ,或者750kΩ<R0<10MΩ时,“pass”或“good”指示灯亮;
当被测电阻R0<800kΩ或R0<750kΩ时,“low”指示灯亮,并伴有蜂鸣。
造成不同制造厂对于测试下限存在分歧的主要原因在于各制造厂所引用的标准不同。
在《 SJ/Tl0694—2006电子产品制造与应用系统防静电检测通用规范》中,对腕带穿戴状态下的
电阻明确规定应该为(7.5×105~1×107) Ω。
而《 ANSI ESD S1.1 2006》(美国国家标准协会静电
放电标准)中规定防静电腕带电阻应该为lmegohm±20%,即(8×105~1.2×105) Ω,而腕带穿戴状态下的电阻不大于10megohm。
不论是7.5×105Ω还是8×105Ω,其目的都是出于人身安全的考虑。
如果仅从防静电的角
度考虑,人体的对地电阻越小越好,但考虑到安全因素,人体必须具有一定的对地电阻,万
一金属设备或装置与工频电源短接,该电阻能够限制流过操作者身体的电流,因此通常防静
电腕带内表面到接地导线之间要具有一定阻值。
两国的标准虽然不一样,但是都可以达到保
护人员的目的。
5 防静电腕带测试仪的校准
防静电腕带测试仪目前虽然广泛使用与个行业,但是国家目前并没有相应的检定规程或
校准规范。
所以,这里以498型防静电腕带测试仪为例,仅对其校准方法进行一些探索和讨论。
5.1 校准的环境条件
首先防静电腕带测试仪送检之后首先应在实验室中静置8小时以上,使其工作状态和环
境保持一致,环境温度20℃~25℃,环境湿度40%~ 60%。
5.2 校准所使用的设备
校准防静电腕带测试仪应使用连续可调电阻箱。
且该电阻箱必须经法定计量技术机构检
定合格,并在有效期内。
电阻箱的阻值范围要涵盖防静电腕带测试仪的测量范围,电阻箱的
测量不确定度应优于被测防静电腕带测试仪不确定度(或最大允许误差)的三分之一~五分之一,稳定性和分辨力应优于被测防静电腕带测试仪的五分之一。
5.3 校准步骤
(1)在校准防静电腕带测试仪时,应首先检查送检仪器外观是否正常,铭牌是否完全,设
备编号是否清晰可辨。
(2)进行初步试验。
使用一个可以保证接触良好,面积足够大的电极A与被测防静电腕带测试仪的金属电极
板完全接触。
将电极A另一端连接被测防静电腕带测试仪的接地插孔,使被测仪器短路,按
下被测仪器的金属电极板,观察被测仪器“low”指示灯和蜂鸣器是否正常工作。
将电极A与被测仪器的接地插孔断开,使被测仪器处于开路状态,按下被测仪器的金属
电极板,观察被测仪器“high”指示灯和蜂鸣器是否正常工作。
将电极A与被测仪器的接地插孔之间串联人标准电阻箱,使电阻箱置于5MΩ位置,按
下被测仪器的金属电极板,观察被测仪器的“pass”或“good”指示灯是否工作正常,蜂鸣器是
否未被激发,处于正常状态。
若以上三项测试均正常,则继续进行示值误差校准,若不正常则退检。
(3)示值误差校准
将电极A与被测防静电腕带测试仪的金属电极板完全接触,将电极A与被测仪器的接地
插孔之间串联人标准电阻箱,使电阻箱置于最小电阻位置。
按下被测仪器的金属电极板,此
时被测仪器的“low”指示灯亮并伴有蜂鸣。
由小到大调整电阻箱阻值,直到“low”指示灯灭,
蜂鸣器停止工作,并“pass”或“good”指示灯亮。
记录下此时电阻值。
若在调整电阻箱过程中,“low”指示灯闪烁,或者蜂鸣器声音逐渐减小,则在出现以上状况时立即停止调整电阻箱阻值,并记录下该阻值。
该阻值为下限区间极限阻值。
继续调整电阻箱,直到“low”指示灯完全熄灭,蜂鸣器停止工作并“pass”或“good”指示灯
亮完全亮起,记录下此时电阻值。
该阻值为工作正常区间下限值。
继续由小到大调整电阻箱阻值,直到“pass”或“good”指示灯熄灭或闪烁,或蜂鸣器响起,或“high”指示灯闪烁,记录下此时电阻值,该阻值为工作正常区间上限值。
继续调整电阻箱,直到“pass”或“good”指示灯熄灭且“high”指示灯完全亮起,蜂鸣器工作。
记录下此时电阻值。
该阻值为上限区间极限阻值。
松开被测防静电腕带测试仪金属电极板。
重复以上步骤3~6次,将多次测试的结果取
平均值作为测量结果。
5.4结果的处理
若工作正常区间处于《SJ/T 10694—2006电子产品制造与应用系统防静电检测通用规范》中所规定的(7.5×l05~1×107)Ω范围以内,则该防静电腕带测试仪处于正常状态,若超出范围,则处于非正常状态。
6 结语
防静电腕带测试仪是微电子制造业产品生产、运输、储藏过程中不可或缺的重要辅助设备,希望随着对该设备的不断了解和计量检定人员对该项目的不断探索和讨论,国家早日发
布相应的检定规程或校准规范,指导我们的实际工作。
