一种新型椭圆陷波特性的超宽带天线的设计

具有陷波特性的超宽带印刷天线设计摘要:设计一种具有陷波特性的超宽带印刷天线,天线采用圆形金属贴片作为辐射单元,采用微带线进行馈电,通过在贴片上开四个对称T形槽来实现陷波功能。

利用仿真软件HFSS 10.0对其进行计算,对天线的阻抗特性、方向图和增益进行了研究。

运算结果表明,该天线在2.26~4.94 GHz和6~11.68 GHz的工作频带范围内电压驻波比(VSWR)小于2;在4.94~6 GHz的阻带范围内具有良好的陷波特性;在阻带中心频率(5.48 GHz)处,电压驻波比高达40。

关键词:超宽带天线; 陷波特性; 印刷天线; 辐射单元中图分类号:TN821文献标识码:A文章编号:1004-373X(2010)08-0127-03Design of Ultra-wideband Printed Antenna with Band-Notched CharacteristicZHOU Feng, QIAN Zu-ping, PENG Chuan(Institute of Communication Engineering, PLA University of Science and Technology, Nanjing 210007, China)Abstract:A ultra-wideband (UWB) printed antenna with notching characteristic is proposed. A circle metal patch fed by a microstrip is taken as a radiation element . The band-notched function is realized by cutting four symmetrical T-shaped slots in the patch. It was studied experimentally for its impedance bandwidth, radiation patterns and gain by using HFSS software. Simulation results showthat within the operation band-width of 2.26 GHz~4.9 GHz and 6.2GHz~11.68 GHz, the voltage stand wave ratio(VSWR) is lower than 2; within the stop band of 4.9 GHz~6.2 GHz it has a good notching characteristic; and at the center frequency(5.48 GHz) of the stop band, the VSWR is up to 40.Keywords:ultra-wideband antenna; band-notched characteqistic; printed antenna;radiation element0 引言超宽带(UWB)天线在无线通信、无线接入、电子对抗等系统中都有着广泛的应用。

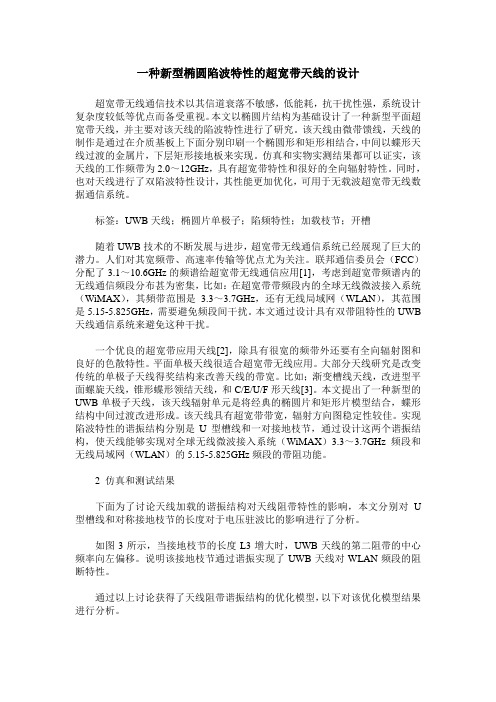

一种新型椭圆陷波特性的超宽带天线的设计超宽带无线通信技术以其信道衰落不敏感，低能耗，抗干扰性强，系统设计复杂度较低等优点而备受重视。

本文以椭圆片结构为基础设计了一种新型平面超宽带天线，并主要对该天线的陷波特性进行了研究。

该天线由微带馈线，天线的制作是通过在介质基板上下面分别印刷一个椭圆形和矩形相结合，中间以蝶形天线过渡的金属片，下层矩形接地板来实现。

仿真和实物实测结果都可以证实，该天线的工作频带为2.0～12GHz，具有超宽带特性和很好的全向辐射特性。

同时，也对天线进行了双陷波特性设计，其性能更加优化，可用于无载波超宽带无线数据通信系统。

标签：UWB天线；椭圆片单极子；陷频特性；加载枝节；开槽随着UWB技术的不断发展与进步，超宽带无线通信系统已经展现了巨大的潜力。

人们对其宽频带、高速率传输等优点尤为关注。

联邦通信委员会（FCC）分配了3.1～10.6GHz的频谱给超宽带无线通信应用[1]，考虑到超宽带频谱内的无线通信频段分布甚为密集，比如：在超宽带带频段内的全球无线微波接入系统（WiMAX），其頻带范围是 3.3～3.7GHz，还有无线局域网（WLAN），其范围是5.15-5.825GHz，需要避免频段间干扰。

本文通过设计具有双带阻特性的UWB 天线通信系统来避免这种干扰。

一个优良的超宽带应用天线[2]，除具有很宽的频带外还要有全向辐射图和良好的色散特性。

平面单极天线很适合超宽带无线应用。

大部分天线研究是改变传统的单极子天线得奖结构来改善天线的带宽。

比如；渐变槽线天线，改进型平面螺旋天线，锥形蝶形领结天线，和C/E/U/F形天线[3]。

本文提出了一种新型的UWB单极子天线，该天线辐射单元是将经典的椭圆片和矩形片模型结合，蝶形结构中间过渡改进形成。

该天线具有超宽带带宽，辐射方向图稳定性较佳。

实现陷波特性的谐振结构分别是U型槽线和一对接地枝节，通过设计这两个谐振结构，使天线能够实现对全球无线微波接入系统（WiMAX）3.3～3.7GHz频段和无线局域网（WLAN）的5.15-5.825GHz频段的带阻功能。

新型圆形共面波导双陷波超宽带天线设计翟岱亮;张晨新;李红梅;杨自牧【摘要】为了满足现代通信的要求,论文设计了一种新型圆形共面波导双陷波超宽带天线.天线采用共面波导馈电,实现了良好的超宽频带阻抗匹配.通过在圆形辐射贴片上加载两个C型缝隙,分别在WLAN频段和WiMAX频段处产生陷波,满足了电磁兼容的要求.通过对天线的理论计算结果、仿真结果和实测结果进行比较,吻合较好,通带内天线的回波损耗在-10dB以下,方向图基本一致,辐射效果良好；阻带内天线增益下降分别为3.2dB和7.5dB,实现了较好的陷波抑制辐射作用.%A novel CPW - fed circular disc ultra - wideband antenna with dual band - notched characteristics, which can meet the demand of communication of the day is designed in this paper. With the antenna fed by CPW, good ultra - wideband impedance match can be achieved. Meanwhile, to obtain the notched bands at the frequency range of WLAN and WiMAX, two C - shaped slots are embedded into the radiating patch, then, electromagnetic compatibility is achieved. Through comparison, the theoretical` simulated and measured results are coincident, which shows that the antenna has a good radiating characteristic with the return loss under -10 dB and the radiation patterns matching within the transmission band. The gains of the antenna within the notched bands have been reduced separately by 3.2 dB and 7. 5 dB, thus effectively reducing the radiation.【期刊名称】《空军工程大学学报（自然科学版）》【年(卷),期】2012(013)003【总页数】4页(P50-53)【关键词】超宽带天线;双陷波;C型缝隙【作者】翟岱亮;张晨新;李红梅;杨自牧【作者单位】空军工程大学防空反导学院,陕西三原,713800;空军工程大学防空反导学院,陕西三原,713800;94826部队,上海,200433;空军工程大学防空反导学院,陕西三原,713800【正文语种】中文【中图分类】TN82近年来，超宽带(Ultra－wideband，UWB)在雷达系统、通信领域、军事应用等方面日益展现优越性能，受到越来越多的关注。
