结构施工图PPT课件

  • 格式：ppt
  • 大小：2.74 MB
  • 文档页数：18

下载文档原格式

  / 18

合集下载

结构施工图ppt课件

结构施工图ppt课件

土木工程制图与计算机绘图
结构施工图：结构设计是根据建筑各方面的 要求，进行结构选型和构件布置，经过结构 计算，确定建筑物各承重构件的形状、尺寸、 材料以及内部构造和施工要求等。将结构设 计的结果绘制成图即为结构施工图。
是构件制作、安装和指导施工的重要依据。
土木工程制图与计算机绘图
4.2 钢筋混凝土结构制图标准一般规定
4.2.1 图线的选用
土木工程制图与计算机绘图
4.2.1 图线的选用
土木工程制图与计算机绘图
4.2.2 比例
当构件的纵、横向断面尺寸相差悬殊时，可在同一详 图中的纵、横向选用不同的比例。轴线尺寸与构件尺寸也 可选用不同的比例绘制。
土木工程制图与计算机绘图
4.2.3 钢筋的一般表示方法
(1) 一般钢筋表示方法 名称
框剪结构、筒体结构、框筒结构等。
土木工程制图与计算机绘图
土木工程制图与计算机绘图
土木工程制图与计算机绘图
土木工程次梁
独立基础
地面
条形基础
墙 防潮层
土木工程制图与计算机绘图
结构构件：
种类繁多，为便于绘图、读图，在结构施工图中 用常用代号来表示构件名称， 构件代号 采用该构件名 称的汉语拼音的第一字母。
土木工程制图与计算机绘图

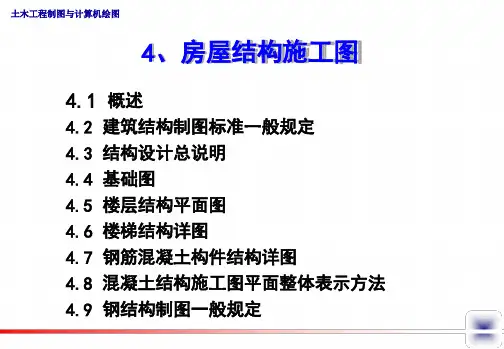

4、房屋结构施工图
4.1 概述
4.2 建筑结构制图标准一般规定 4.3 结构设计总说明 4.4 基础图 4.5 楼层结构平面图 4.6 楼梯结构详图 4.7 钢筋混凝土构件结构详图 4.8 混凝土结构施工图平面整体表示方法 4.9 钢结构制图一般规定
土木工程制图与计算机绘图
4.1 概 述
Q1 建筑结构 ? 建筑由结构构件 如梁、板、墙、基础等，和 建筑配件 如门、窗、阳台等所组成。其中一些主要承重构件互 相支承，联成整体，构成建筑物的承重结构体系，即 骨架，称为建筑结构。

画法几何及土木工程制图结构施工图(新版)课件

画法几何及土木工程制图结构施工图(新版)课件

结构施工图的阅读方法
熟悉图纸目录和设计说明
掌握基本视图和剖面图
注意细节和标注
与其他图纸相互参照
在阅读结构施工图之前，需要 先熟悉图纸目录和设计说明， 了解图纸的内容和要求。
基本视图包括正视图、侧视图 、俯视图等，剖面图则用于表 达内部构造。需要掌握这些视 图和剖面图的阅读方法，以便 更好地理解结构设计意图。
建筑施工图的绘制
施工图的分类与组成
介绍建筑施工图的分类，如总平面图、平面图、立面图、剖面图等，以及各自的 作用和组成内容。
施工图的绘制步骤与方法
详细讲解施工图的绘制步骤，包括设置图层、绘制轴线、绘制墙体等各个步骤的 具体操作方法。
03
结构施工图基础
结构施工图概述
结构施工图定义
结构施工图是用于指导建筑施工过程中结构构件安装和施工的图纸 ，包括建筑物的结构类型、构件的尺寸、材料、连接方式等详细信 息。
光线与投影面平行，将物 体的形状投影到投影面上 。
正投影法
光线垂直于投影面，物体 的形状被真实地反映在投 影面上。
点、线、面的投影
点的投影
确定点的位置，通过投影 面上的点来表示该点的位 置。
线的投影
确定线的方向和长度，通 过投影面上的线来表示该 线的方向和长度。
面的投影
确定面的形状和大小，通 过投影面上的图形来表示 该面的形状和大小。
案例三
某工业厂房
案例的结构施工图绘制过程
案例一
首先根据建筑设计要求，确定建筑物的平面布置和立面造型，然后绘制建筑平面图、立面 图和剖面图。接着根据结构设计要求，绘制结构平面图、基础平面图和配筋图等。最后进 行图纸的校核和审核。
案例二
根据桥梁设计要求，绘制桥梁的平面布置图、立面图和剖面图。然后根据施工方法，绘制 施工阶段的划分图、施工流程图和施工组织设计图等。最后进行图纸的校核和审核。

结构施工图解图PPT课件

结构施工图解图PPT课件
3.1.1 楼层结构平面图的形成
• 楼层结构平面图是假想用一个水平的剖切 平面沿楼板面将房屋剖开后所作的楼层水 平投影。
• 它是用来表示每层的梁、板、柱、墙等承 重构件的平面布置，说明各构件在房屋中 的位置，以及它们之间的构造关系，是现 场安装或制作构件的施工依据。
.
3.1.2 楼层结构平面图的表示方法
图11.6 独立基础详图
.
2.2.4 基础详图的主要内容
• 图名、比例 • 轴线及其编号 • 基础断面形状、大小、材料以及配筋 • 基础断面的详细尺寸和室内外地面标高
及基础底面的标高 • 防潮层的位置和做法 • 施工说明等
.
2.2.5 基础详图的识读
• 现以图5中2—2基础详图为例，说明基础 详图的内容和图示要求。
.
• 当现浇板配筋简单时，直接在结构平面 图中表明钢筋的弯曲及配置情况，注明 编号、规格、直径、间距(图8)。当配筋 复杂或不便表示时，用对角线表示现浇 板的范围 。
• 梁一般用单点粗点画线表示其中心位置， 并注明梁的代号，如图8
• 圈梁、门窗过梁等应编号注出，若结构 平面图中不能表达清楚时，则需另绘其 平面布置图。
.
• 楼层、屋顶结构平面图的比例同建筑平 面图，一般采用1∶100或1∶200的比例 绘制。
• 楼层、屋顶结构平面图中一般用中实线 表示剖切到或可见的构件轮廓线，图中 虚线表示不可见构件的轮廓线。
• 楼层结构平面图的尺寸，一般只注开间、 进深、总尺寸及个别地方容易弄错的尺 寸。定位轴线的画法、尺寸及编号应与 建筑平面图一致。 .
预埋件 M 天窗端壁 TD 钢筋网 W
Z 52 钢筋骨架 G
框架柱 构造. 柱
KZ 53 GZ 54

【2024版】工程制图房屋施工图ppt课件

【2024版】工程制图房屋施工图ppt课件

88J7 88J7
.
3
概述
房屋的构成及作用：
承重结构—基础、柱、墙、梁、楼梯、楼板 屋面板等。
外围护构件—屋面、外墙、门、窗等。 交通联络部分—门、走廊、台阶、楼梯等。
2024/11/8
.
4
概述
房屋的构成及作用： 承重结构—基础、柱、墙、梁、楼梯、楼板屋
面板等。 外围护构件—屋面、外墙、门、窗等。 交通联络部分—门、走廊、台阶、楼梯等。
2024/11/8
.
15
建筑平面图
图示内容：各层平面图一般只绘制本层的结构。
屋顶平面图—排水情况、避雷装置及水箱、屋面检修孔、 烟道的位置等。
楼层平面图—表示房屋墙柱及房间的布局、平面形状、 大小、材料，门窗类型、位置和各部分水平方向的组合 关系等。 首层（底层）：除绘制本层的结构外，还绘制以下 结构— 出入口的台阶、坡道；
剖开房屋所得到的图样。 剖面图的形成 剖切位置及数量
通过门、窗、楼梯及内部结构较复杂的的位置。 剖切位置标注在首层平面图上。
2024/11/8
.
45
剖面图
图示内容
反映基础以上 的竖向结构； 竖向内部构造、 分层情况、各层 间的联系等。
2024/11/8
.
88J1屋38（100）-22
88J1屋22（100）-22
25
8
88J1外墙42 黄色外墙涂料
1
8 1 立面图 1:100
2024/11/8
.
31
建筑立面图
立面图
是反映房屋的外部造型、外立面装修及可见构件形 状、位置、作法的正投影图。
立面图的形成
2024/11/8
.
32

2024版建筑施工图识图大全ppt课件[1]

2024版建筑施工图识图大全ppt课件[1]

23
电气系统安装施工图解读
2024/1/30
配电系统图识读
讲解配电系统图的组成、符号含义及阅读方法，包括进线方式、 配电箱设置、保护开关选型等。
照明平面图识读
分析照明平面图的布局、灯具类型、控制方式等，以及照明线路的 走向、敷设方式和保护措施。
动力及弱电系统图识读
介绍动力设备及弱电系统的安装施工图解读方法，包括电机控制、 通信网络、安全防范等系统。
13
平面图识图要点
了解平面形状和尺寸
掌握建筑物的平面布局、房间功能及 尺寸等信息。
分析门窗位置和尺寸
确定门窗的开启方式、尺寸和位置， 满足通风采光需求。
查看墙柱定位轴线
了解承重墙、柱的位置和尺寸，判断 结构类型。
2024/1/30
14
立面图识图要点
1 2
掌握立面造型和材质 了解建筑物的外观造型、材质和颜色等信息。
验收内容
具体阐述施工图验收的内容，包括图纸的完整性、 准确性、合规性等方面的检查。
2024/1/30
29
问题处理和改进措施
问题处理
针对施工图审查和验收过程中发现的问题，提出相应的处 理措施，如整改、返工、重新设计等。
改进措施
针对问题产生的原因，提出相应的改进措施，如加强设计 管理、提高设计质量、优化审查流程等。
建筑施工图与 BIM技术的融合
BIM技术是一种基于三维模型 的建筑设计、施工和运营管 理方法，未来建筑施工图将 与BIM技术更加紧密地融合， 实现设计、施工和运营全过 程的信息共享和协同工作。
2024/1/30
33
THANKS
感谢观看
2024/1/30
34
楼梯结构图

结构施工图(超级好)PPT课件

结构施工图(超级好)PPT课件

案例背景介绍
简要介绍项目概况、结构形式 及特点。
关键信息提取
根据案例图纸，提取结构形式 、基础类型、梁柱截面尺寸等 关键信息。
图纸识读过程
详细阐述图纸识读步骤和方法 ，包括总体浏览、局部细读等 。
问题与解决方案
针对识读过程中遇到的问题， 提出相应的解决方案和建议。
05
结构施工图审查要点及注意事项
审查要点
保障施工质量
结构施工图对施工过程中的各个细节都有明确的要求，有助于施工人 员严格控制施工质量，确保建筑结构的稳定性和安全性。
在竣工验收阶段作用和价值
验收依据
结构施工图是竣工验收的重要依据之一，验收人员需要对 照结构施工图对实际施工情况进行详细的检查和评估。
评估施工质量
通过对比结构施工图和实际施工情况，验收人员可以对施 工质量进行客观、准确的评估，确保建筑符合设计要求和 相关标准。
02
审查过程
在审查结构施工图时，发现部 分梁、板尺寸偏小，不满足规 范要求；同时，地下车库柱网 布置不合理，影响车辆通行和 停车效率。
03
解决方案
与设计单位沟通，对梁、板尺 寸进行调整，增加配筋量，提 高承载能力；优化地下车库柱 网布置，提高车辆通行和停车 效率。
04
经验教训
在审查结构施工图时，应重点 关注关键构件的尺寸、配筋等 设计参数，确保满足规范要求 ；同时，要综合考虑建筑功能 需求和使用便利性。
结构施工图(超级好)PPT课 件
目录
• 结构施工图概述 • 结构施工图绘制规范与标准 • 常见结构类型及其特点分析 • 结构施工图识读方法与技巧 • 结构施工图审查要点及注意事项 • 结构施工图在工程建设中作用和价值
01

钢结构施工图的识读PPT培训课件

钢结构施工图的识读PPT培训课件
总结词
跨度大、稳定性要求高
详细描述
桥梁的钢结构施工图需要特别关注结构的跨度和稳定性。在识读过程中，要了解各种桥梁形式的钢结 构设计特点，包括主梁、桥墩、桥塔等部分的设计。同时，需要掌握钢结构的防腐、防锈和防火等方 面的要求，以确保桥梁的安全性和耐久性。
THANKS
感谢观看
查看图纸的标注和符号
在识读钢结构施工图时，需要了解图 纸中的标注和符号，这些是理解施工 图的关键。
分析图纸的布局和结构
需要分析图纸的布局和结构，了解各 个部分之间的关系和连接方式。
检查图纸的细节和尺寸
在识读施工图时，需要注意图纸的细 节和尺寸，确保各个部分都符合要求 和标准。
施工图的识读技巧
理解图纸的逻辑关系
钢结构施工图的识 读ppt本知识 • 钢结构施工图的识读方法 • 钢结构施工图的细部解析 • 钢结构施工图的绘制与审核 • 钢结构施工图的应用与实践 • 钢结构施工图的案例分析
01
CATALOGUE
钢结构施工图的基本知识
钢结构施工图的定义与作用
总结词
了解定义与作用是识读钢结构施 工图的基础
连接详图解析
连接详图
连接标注
连接详图是展示钢结构中各个连接部 位构造和要求的图纸。
连接详图中的标注详细说明了连接部 位的连接方式、材料规格、焊缝要求 等信息，是施工人员准确理解和实施 施工的关键。
连接方式
钢结构中的连接方式有多种，包括焊 接、螺栓连接、铆钉连接等，每种连 接方式都有其特定的构造要求和受力 特性。
详细描述
钢结构施工图是用于指导钢结构 施工过程的图纸，它详细标明了 钢结构的形状、尺寸、连接方式 等，是施工过程中的重要依据。
钢结构施工图的组成与分类

结构施工图识图ppt课件

结构施工图识图ppt课件
措施。
实例二：某剪力墙结构住宅楼结构施工图分析
结构类型
本工程为剪力墙结构，采用钢筋混凝土墙板 承受竖向荷载和水平荷载。
基础形式
采用筏板基础或桩基础，根据地质条件进行 选择。
楼层布置
住宅楼一般为高层建筑，楼层布置需考虑采 光、通风、交通等因素。
节点构造
剪力墙与框架的连接节点是结构的关键部位 ，需采用可靠的连接方式和构造措施。
结合其他图纸
将结构施工图与建筑施工图、 设备施工图等其他图纸结合起 来阅读，以便更好地理解和把
握设计意图。
02 建筑施工图识读
建筑总平面图识读
了解建筑总平面图的组成要素， 包括建筑红线、道路、绿化、地
形等。
掌握建筑总平面图的图示方法和 识读技巧，如比例尺、坐标网、
指北针等。
能够根据建筑总平面图了解建筑 物的总体布局和周围环境情况。
钢筋混凝土结构图识读
01
02
03
04
了解钢筋混凝土结构的基本概 念及特点；
掌握钢筋混凝土构件的符号表 示方法；
熟悉钢筋混凝土结构图的识读 步骤和注意事项；
能够根据结构图进行钢筋混凝 土构件的施工和验收。
钢结构图识读
01
了解钢结构的基本概念 和特点；
02
掌握钢结构构件的符号 表示方法；
03
熟悉钢结构图的识读步 骤和注意事项；
包括梁、板、柱、墙等构件的详细构造及配 筋情况，用于指导具体施工。
识图基本原则
了解整体布局
先阅读设计说明和目录，了解 工程整体布局和结构形式。
抓住重点部分
重点阅读基础图、结构平面图 等重要部分，了解承重构件的 布置和配筋情况。
注意细节部分
注意构件详图中的细节部分， 如钢筋的直径、间距、锚固长 度等，确保施工准确无误。

梁板的结构施工图教学课件

梁板的结构施工图教学课件
以及在模板中的位置， 主要为绑扎骨架用。 凡规格、长度或形状不同的钢筋必须编以不同的 编号，写在小圆圈内，并在编号引线旁注上这种 钢筋的根数及直径。 最好在每根钢筋的两端及中间都注上编号，以便 于查清每根钢筋的来龙去脉。
水工混凝土结构
（一）配筋图
水工混凝土结构
2015.03
钢筋混凝土梁板设计 梁板的结构施工图绘制与识读
双筋矩形截面梁设计 T形截面梁板设计 钢筋混凝土简支梁设计
水工混凝土结构
结构施工图的内容
筋配图
钢筋表
说明或 附注
水工混凝土结构
梁板的结构施工图
钢筋混凝土结构示意图
凡表规1 格、长箍度筋或两形个状弯不钩同的的增钢加筋长必度须编以单不位同：的m编m号，写在小圆圈内，并在编号引线旁注上这种钢筋的根数及直径。 一架般立每 钢个筋弯③钩和长腰度筋为④都6. 是HPB235级钢筋，其全长为6000-2×30＋2×6. 梁在板注的 箍结筋构尺施寸工时图，绘要制注与明识所读注尺寸是内口。 凡一规般格 每、个长弯度钩或长形度状为不6. 同的钢筋必须编以不同的编号，写在小圆圈内，并在编号引线旁注上这种钢筋的根数及直径。 钢筋的 表长是度列计表算表、示绘构制件和中识所读有不同编号的钢筋种类、规格、形状、长度、根数、重量等，主要为下料及加工成型用，同时可用来计算 表钢筋1 用量。箍筋两个弯钩的增加长度 单位：mm 说箍明筋或 的附弯注钩中大包小括与说主明筋之的后粗可细以有减关少，图根纸据工箍作筋量与的主内筋容直以径及的一不些同在，施箍工筋过两程个中弯必钩须的引增起加注长意度的见事表项1。。 2伸5长×1值4=和61弯15折mm角。度大小等有关数据，可参阅施工手册。 在注箍筋尺寸时，要注明所注尺寸是内口。 图一中般箍 每筋个⑤弯的钩长度为：6. 2×(490＋190)+100=1460mm（内口)图中拉筋⑥的长度为：250-2×30+4×6=214mm 箍筋的根数为：（6000-2×30 ）配/筋15图0+表1=示41钢筋骨架的形状以及在模板中的位置，主要为绑扎骨架用。 架钢立筋钢 表筋内③的和钢腰筋筋长④度都不是钢HP筋B2加35工级时钢的筋断，料其长全度长。为6000-2×30＋2×6. 表架2立钢筋③和腰筋④钢都筋是表HPB235级钢筋，其全长为6000-2×30＋2×6. 在由注于箍 弯筋折尺角寸等时于，45要°，注故明弯所起注部尺分寸的是底内宽口及。斜边各为490mm及690mm。 钢表筋2 的长度计算、绘钢制筋和表识读 钢表筋1 的长度箍计筋算两、个绘弯制钩和的识增读加长度 单位：mm

结构施工图ppt课件

结构施工图ppt课件
基础平面图
表示建筑物基础平面布置的图样，包括基础的形 状、大小、埋深等。
楼层结构平面布置图
表示各楼层承重构件的平面布置的图样，包括梁、 板、柱等构件的位置和尺寸。
屋盖结构平面布置图
表示屋盖承重构件的平面布置的图样，包括屋架 、屋面板等构件的位置和尺寸。
构件详图
表示房屋承重构件的详细构造的图样，包括梁、板、柱 等构件的钢筋配置、连接构造等。
02
结构施工图绘制规范
图纸幅面与格式
图纸幅面
一般采用A0、A1、A2、A3、A4 五种幅面，特殊情况下可按规定
加长。
图纸格式
包括图框、标题栏、会签栏等，应 符合国家制图标准。
比例
根据建筑物的大小和复杂程度，选 择合适的比例，使图纸既能清晰表 达设计意图，又能满足施工需要。
线条与图例
线条
粗实线表示可见轮廓线，细实线 表示尺寸线、尺寸界线、引出线 等，虚线表示不可见轮廓线，点 划线表示中心线或对称线。
结构设计根据建筑设计的意图和要求，通过合理 的结构选型、布置和计算，实现建筑设计的各项 功能要求。
两者相互协调
在建筑设计和结构设计过程中，需要相互协调、 密切配合，确保房屋的整体性、稳定性和安全性 。
结构施工图组成要素
图纸目录
列出全部图纸的名称、图别、图号及张数等 ，以便于查找和调用。
设计总说明
对整套图纸进行综合性的说明，包括设计依据 、荷载资料、施工要求等。
结构施工图ppt课件
目录
• 结构施工图概述 • 结构施工图绘制规范 • 结构施工图中常见元素解读 • 结构施工图审查要点与流程 • 结构施工图实例分析 • 结构施工图绘制技巧与提高方法
01
结构施工图概述

结构施工图课件

结构施工图课件
纸，包括楼梯的平面图、剖面图
和节点大样图等。
02
结构施工图的绘制
绘制工具与软件
绘图笔、尺子等传统工具
用于绘制初步的草图和细节处理。
CAD软件
如AutoCAD、MicroStation等，用于绘制精确 的结构施工图。
BIM软件
如Revit、Archicad等，可以实现三维建模和协同设计，提高设计效率。
安全问题
在施工过程中，可能存在安全问题， 如未按照图纸要求进行施工、施工现 场管理不规范等。
04
结构施工图的实践应用
结构施工图在施工中的应用
01
施工指导
结构施工图是施工过程中的重要 指导文件，用于指导施工人员按 照设计要求进行施工。
质量控制
02
03
安全管理
结构施工图明确了施工材料和工 艺要求，有助于确保施工质量符 合设计标准。
结构施工图在维护中的应用
维修指导
结构施工图为维修人员提 供了维修和保养的依据， 有助于快速定位问题并进
行修复。
结构评估
结构施工图可用于评估建 筑结构的状况，为制定维
修计划提供依据。
历史记录
结构施工图作为建筑历史 的一部分，记录了建筑物
的演变和维修过程。
05
结构施工图的案例分析
住宅楼的结构施工图案例分析
结构施工图的组成
基础图
包括基础平面布置图和基础详图
，标明基础的位置、尺寸、材料
和构造方式等信息。
01
结构平面图
02 表示楼层、屋面等水平结构布置
的图纸，包括梁、板、柱等构件
的位置和尺寸。
构件详图
表示单个构件的详细构造和尺寸
的图纸，包括节点大样图和配筋
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

J-2 900 φ10＠180
J-3 1800 φ12＠200 J-4 2000 φ12＠160
J-5 3000 φ14＠125
J-6 3100 φ14＠120
1-1断面图、JL-2详图
J-1、J-2、J-6详图
J-3、J-4、J-5、JL-1详图
10
基础详图图例(3)
基础详图图例(3)
11
结构布
●断面位置：在基础的剖切位置一侧
注写基础编号
●画法：
比例：与建筑平面图相同 轴线：根据建筑平面图确定 线型：b可见基础梁
b虚线：不可见基础梁 0.5b：基础墙身线 0.25b：基础轮廓线
G Z
J-2
J-1
G JQL
G
Z
Z
J-1
3
2）基础平面图图例
图示内容： 比例、轴线： 轮廓线： 基础底面轮廓 基础墙身轮廓 不可见基础圈梁 钢筋混凝土柱： 基础编号： 未编号基础断面： 双层钢筋基础： 不可见基础梁：
●楼板： 预应力多孔板；
现浇楼板B1、B2； 雨蓬板:YPB 阳台板:YTB
●梁： 圈梁：QL； 预过梁：YGL 梁：L-1； 雨蓬梁：YPL 阳台梁：YTL
●柱： 构造柱
●文字说明： 各构件标高
结构布置图图示内 容（1）
13
圈梁：
圈梁和构造柱
构造柱：
作用： 构造柱与基础、墙体及圈 梁等其它构件可靠连接， 提高房屋的整体性和砌体 的抗剪强度。
3.楼层结构平面图
置图
画法：
剖到的墙身轮廓：0.5b 不可见墙身轮廓：0.5b虚线 可见楼板轮廓：0.25b 构造柱断面：涂黑 楼板下的梁：b虚线画中心线
● 标注：
预制楼板编号、数量 相同布置使用代号：细实圆直径 φ8，内注大写字母
YGL
QL
梁的其它表示方法：
A A
不同图集预制板的编号：
A
12
图示内容
拉结钢筋
角柱与墙体连接 1：30
角柱与垂直墙体连接 1：30
14
结构平面图图例（1）
结构平面图图例 （1）
15
结构平面图图例
结构平面图图例
16
结构平面图图例续
结构平面图图例续
17
4.结构详图
楼梯结构详图
●楼梯结构平面图
只要楼梯结构不同， 均需画结构平面图
●楼梯结构剖面图
主要表示结构件的竖 向布置和连接情况
●楼梯结构配筋图
当剖面图无法清楚表 示结构件钢筋配置时， 用较大比例的详图表 示钢筋配置。
结构详图
18
1
1
基础平面图图例（1）
4
基础平面图图例（2）
图示内容： 轴线、比例 独立基础：ZJ 柱间基础 框架梁：JKL 框架梁 断面尺寸： 基础梁： 对称符号：
基础平面图图例（2）
5
基础平面图图例（3）
基础平面图图例（3）
6
3）基础详图
基础详图
●基础组成：
垫层； 基础； 柱； 基础墙； 基础梁； 基础圈梁； 防潮层
7
●画法： 混凝土轮廓：0.25b 钢筋：b 砖砌墙：0.5b 基础梁轮廓： 0.25b双点划线 （假想轮廓） 通用基础不需注写 轴线编号
-0.450
详图画法
±0.000
8
4）基础详图图例
基础详图示例（1）
9
基础详图图例(2)
基础详图图例(2)
基础表
基础编 础宽 号 度B
①
备注
J-1 700 素混凝土
七、结构施工图
1.
组 成 分类：
有
结构施工图
● 结构施工总说明 ● 基础平面图和基础详图 ● 结构布置图 ● 结构详图 ● 节点详图
1
2.基础平面图和基础详图
基础
基础分类：
按结构分
片筏基础 箱形基础
基础图包括：
2
1）基础平面图
基础平面图
J180
J180
J-2
JQL
●编号：区别宽度、配筋；
用J—1（数字）编号 或用J180（宽度=1800mm）编号
