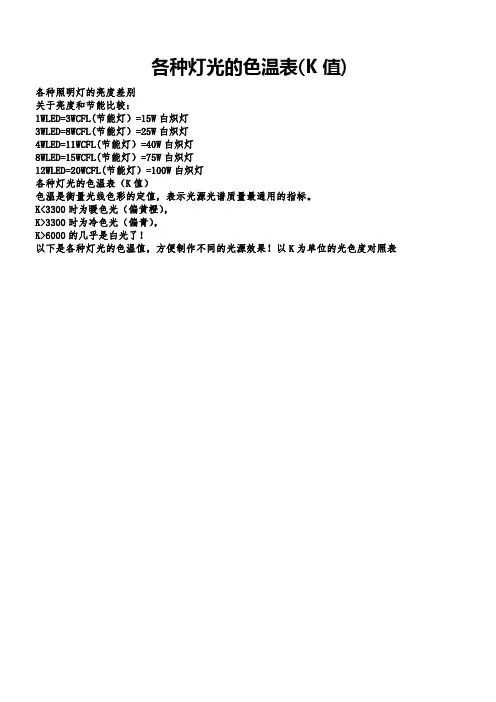

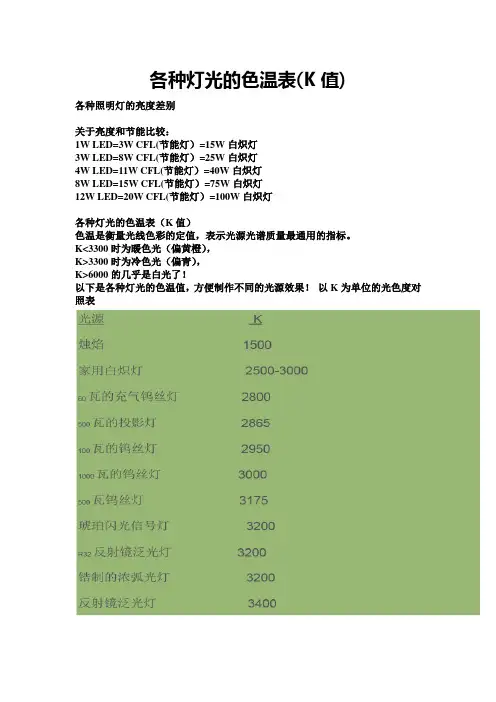

各种灯光的色温表(K值)各种照明灯的亮度差别关于亮度和节能比较：1W LED=3W CFL(节能灯）=15W白炽灯3W LED=8W CFL(节能灯）=25W白炽灯4W LED=11W CFL(节能灯）=40W白炽灯8W LED=15W CFL(节能灯）=75W白炽灯12W LED=20W CFL(节能灯）=100W白炽灯各种灯光的色温表（K值）色温是衡量光线色彩的定值，表示光源光谱质量最通用的指标。
K<3300时为暖色光（偏黄橙），K>3300时为冷色光（偏青），K>6000的几乎是白光了！以下是各种灯光的色温值，方便制作不同的光源效果！以K为单位的光色度对照表色温：光源发射光的颜色与黑体在某一温度下辐射光色相同时，黑体的温度称为该光源的色温。
因为在部分光源所发出的光通称为白光，故光源的色表温度或相关色温度即用以指称其光色相对白的程度，以量化光源的光色表现。
根据Max Planck的理论，将一具完全吸收与放射能力的标准黑体加热，温度逐渐升高光度亦随之改变；CIE色座标上的黑体曲线显示黑体由红棗橙红棗黄棗黄白棗白棗蓝白的过程黑体加温到出现与光源相同或接近光色时的温度，定义为该光源的相关色温度，称色温，以绝对温度K（Kelvin，或称开氏温度）为单位（K=℃+273.15）因此，黑体加热至呈现红色时温度约为527℃即800K其他温度影响光色变化。
光色愈偏蓝，色温愈高；偏红则色温愈低。
一天当中光的光色亦随时间变化；日出后40分钟光色较黄色温3000K；下午阳光雪白，上升至4800-5800K；阴天正午时分则约6500K；日落前光色偏红，色温又降至2200K。
因相关色温度事实上是以黑体辐射接近光源光色时，对该光源光色表现的评价值，并非一种精确的颜色对比，故具相同色温值的二光源，可能在光色外观上仍有些许差异。
仅凭色温无法了解光源对物体的显色能力，或在该光源下特体颜色的再现如何。
光源色温不同，光色也不同，色温在3300K以下有稳重的气氛，温暖的感觉；色温在3000-5000K为中间色温，有爽快的感觉；色温在5000K以上有冷的感觉，不同光源的不同光色组成最佳环境。

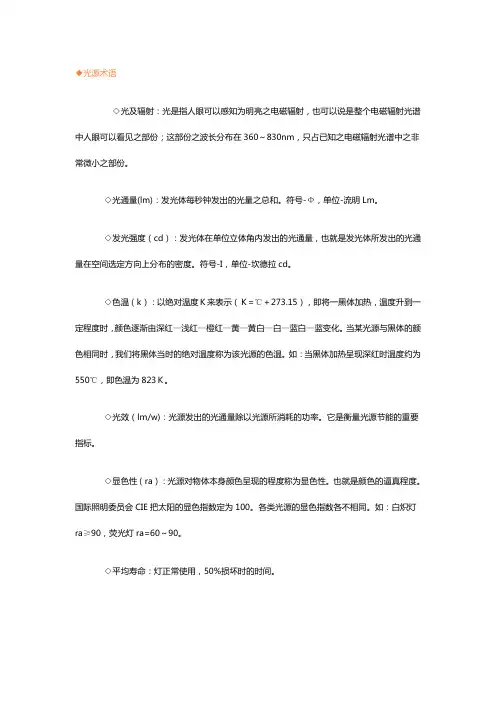

◆光源术语◇光及辐射：光是指人眼可以感知为明亮之电磁辐射，也可以说是整个电磁辐射光谱中人眼可以看见之部份；这部份之波长分布在360～830nm，只占已知之电磁辐射光谱中之非常微小之部份。
◇光通量(lm)：发光体每秒钟发出的光量之总和。
符号-Φ，单位-流明Lm。
◇发光强度（cd）：发光体在单位立体角内发出的光通量，也就是发光体所发出的光通量在空间选定方向上分布的密度。
符号-I，单位-坎德拉cd。
◇色温（k）：以绝对温度Ｋ来表示（Ｋ=℃＋273.15），即将一黑体加热，温度升到一定程度时，颜色逐渐由深红—浅红—橙红—黄—黄白—白—蓝白—蓝变化。
当某光源与黑体的颜色相同时，我们将黑体当时的绝对温度称为该光源的色温。
如：当黑体加热呈现深红时温度约为550℃，即色温为823Ｋ。
◇光效（lm/w)：光源发出的光通量除以光源所消耗的功率。
它是衡量光源节能的重要指标。
◇显色性（ra）：光源对物体本身颜色呈现的程度称为显色性。
也就是颜色的逼真程度。
国际照明委员会CIE把太阳的显色指数定为100。
各类光源的显色指数各不相同。
如：白炽灯ra≥90，荧光灯ra=60～90。
◇平均寿命：灯正常使用，50%损坏时的时间。
◇光及辐射：光是指人眼可以感知为明亮之电磁辐射，也可以说是整个电磁辐射光谱中人眼可以看见之部份；这部份之波长分布在360～830nm，只占已知之电磁辐射光谱中之非常微小之部份。
◇照度(Illuminance)：发光体照射在被照物体单位面积上的光通量。
符号-E，单位-勒克斯Lm/m2。
◇辉度(LuminanceL)：光源或一被照面之辉度指其单位表面在某一方向上的光强度密度，也可说是人眼所感知此光源或被照面之明亮程度。
单位：坎德拉每平方米(cd/m2)，符号-L。
◇亮度：发光体在特定方向单位立体角单位面积内的光通量。
符号-L，单位-尼脱cd/m2。
◇光效：电光源将电能转化为光的能力，以发出的光通量除以耗电量来表示。

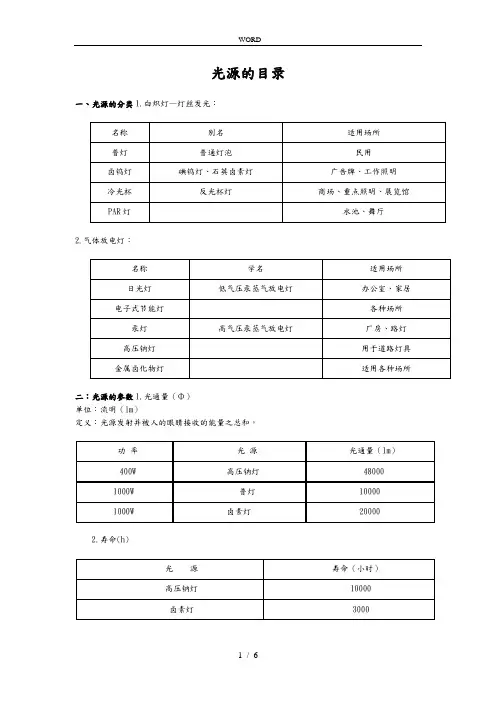

光源的目录一、光源的分类1.白炽灯—灯丝发光：
2.气体放电灯：
二：光源的参数1.光通量（Φ）
单位：流明（lm）
定义：光源发射并被人的眼睛接收的能量之总和。
2.寿命(h)
3.显色性（Ra）
定义：光源对于物体自然原色的呈现程度
Ra数值越接近100，表示显色性越好。
表一
表二
4.色温（K）
光源点燃后的光色与标准黑体加热到某一温度时的光色一样，该黑体当时的绝对温度称为光源的色温.
表一
表二
表三
K值越小，光色越偏红。
K值越高，光色越偏蓝。
5.光强（I）
一般来讲，光线都是向不同方向发射的，并且强度各异。
可见光在某一特定方向角所发射的强度就叫做光强（I）。
6.照度（E）
单位：勒克司（LX）
照度（E）是光通量与被照射面积之间的此例系数。
1LX即指1Lm的光通量平均分布在面积1平方米的平面上的明亮度。
7.辉度
单位：坎德拉/平方米（cd/平方米）
辉度（L）是表示眼睛从某一方向所看到物体反射光的强度。
8.光线和辐射
光是电磁波辐射到人的眼睛，经视觉神经转换为光线，即能被肉眼看见的那部分光谱。
这类射线的波长围在360到830之间，仅仅是电磁辐射光谱非常小的一部分。
9.最重要光学公式
三.光源的规格1.三大光源公司
2.金卤灯表一
表二
表三
表四
表五
四．光源的区别
五.光源的优缺点
六.光源的适用场所
七．光源灯头。

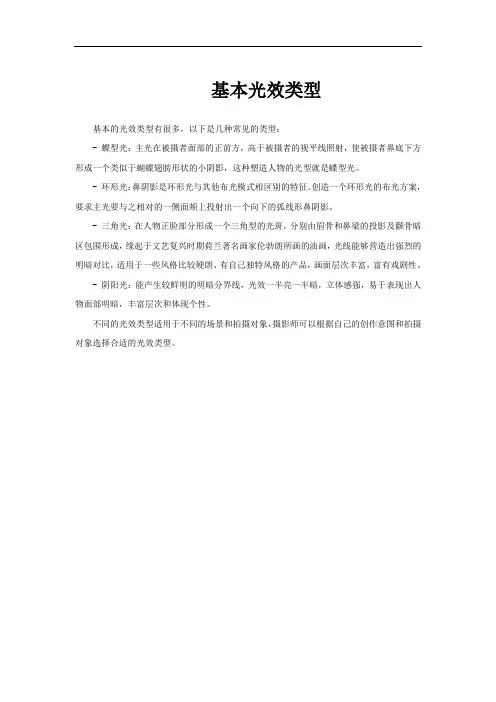

基本光效类型
基本的光效类型有很多，以下是几种常见的类型：
- 蝶型光：主光在被摄者面部的正前方，高于被摄者的视平线照射，使被摄者鼻底下方形成一个类似于蝴蝶翅膀形状的小阴影，这种塑造人物的光型就是蝶型光。
- 环形光：鼻阴影是环形光与其他布光模式相区别的特征。
创造一个环形光的布光方案，要求主光要与之相对的一侧面颊上投射出一个向下的弧线形鼻阴影。
- 三角光：在人物正脸部分形成一个三角型的光斑，分别由眉骨和鼻梁的投影及颧骨暗区包围形成，缘起于文艺复兴时期荷兰著名画家伦勃朗所画的油画，光线能够营造出强烈的明暗对比，适用于一些风格比较硬朗、有自己独特风格的产品，画面层次丰富，富有戏剧性。
- 阴阳光：能产生较鲜明的明暗分界线，光效一半亮一半暗，立体感强，易于表现出人物面部明暗，丰富层次和体现个性。
不同的光效类型适用于不同的场景和拍摄对象，摄影师可以根据自己的创作意图和拍摄对象选择合适的光效类型。

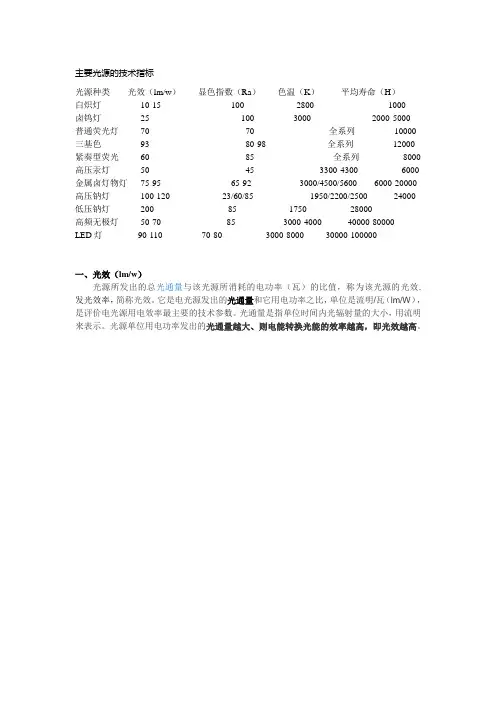

主要光源的技术指标
光源种类光效（lm/w）显色指数（Ra）色温（K）平均寿命（H）
白炽灯10-15 100 2800 1000
卤钨灯25 100 3000 2000-5000
普通荧光灯70 70 全系列10000 三基色93 80-98 全系列12000 紧奏型荧光60 85 全系列8000 高压汞灯50 45 3300-4300 6000 金属卤灯物灯75-95 65-92 3000/4500/5600 6000-20000 高压钠灯100-120 23/60/85 1950/2200/2500 24000 低压钠灯200 85 1750 28000
高频无极灯50-70 85 3000-4000 40000-80000
LED灯90-110 70-80 3000-8000 30000-100000
一、光效（lm/w）
光源所发出的总光通量与该光源所消耗的电功率（瓦）的比值，称为该光源的光效. 发光效率，简称光效。
它是电光源发出的光通量和它用电功率之比，单位是流明/瓦（lm/W），是评价电光源用电效率最主要的技术参数。
光通量是指单位时间内光辐射量的大小，用流明来表示。
光源单位用电功率发出的光通量越大、则电能转换光能的效率越高，即光效越高。

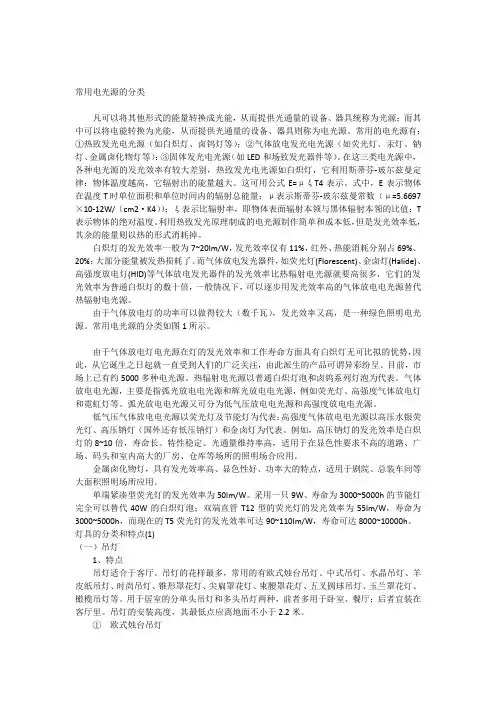

常用电光源的分类凡可以将其他形式的能量转换成光能，从而提供光通量的设备、器具统称为光源；而其中可以将电能转换为光能，从而提供光通量的设备、器具则称为电光源。
常用的电光源有：①热致发光电光源（如白炽灯、卤钨灯等）；②气体放电发光电光源（如荧光灯、汞灯、钠灯、金属卤化物灯等）；③固体发光电光源（如LED和场致发光器件等）。
在这三类电光源中，各种电光源的发光效率有较大差别，热致发光电光源如白炽灯，它利用斯蒂芬-玻尔兹曼定律：物体温度越高，它辐射出的能量越大。
这可用公式E=μξT4表示。
式中，E表示物体在温度T时单位面积和单位时间内的辐射总能量；μ表示斯蒂芬-玻尔兹曼常数（μ=5.6697×10-12W/（cm2·K4））；ξ表示比辐射率，即物体表面辐射本领与黑体辐射本领的比值；T 表示物体的绝对温度。
利用热致发光原理制成的电光源制作简单和成本低，但是发光效率低，其余的能量则以热的形式消耗掉。
白炽灯的发光效率一般为7~20lm/W，发光效率仅有11%，红外、热能消耗分别占69%、20%；大部分能量被发热损耗了。
而气体放电发光器件，如荧光灯(Florescent)、金卤灯(Halide)、高强度放电灯(HID)等气体放电发光器件的发光效率比热辐射电光源就要高很多，它们的发光效率为普通白炽灯的数十倍，一般情况下，可以逐步用发光效率高的气体放电电光源替代热辐射电光源。
由于气体放电灯的功率可以做得较大（数千瓦），发光效率又高，是一种绿色照明电光源。
常用电光源的分类如图1所示。
由于气体放电灯电光源在灯的发光效率和工作寿命方面具有白炽灯无可比拟的优势，因此，从它诞生之日起就一直受到人们的广泛关注，由此派生的产品可谓异彩纷呈。
目前，市场上已有约5000多种电光源。
热辐射电光源以普通白炽灯泡和卤钨系列灯泡为代表。
气体放电电光源，主要是指弧光放电电光源和辉光放电电光源，例如荧光灯、高强度气体放电灯和霓虹灯等。
各种灯光的色温表(K值)各种照明灯的亮度差别关于亮度和节能比较：1WLED=3WCFL(节能灯）=15W白炽灯3WLED=8WCFL(节能灯）=25W白炽灯4WLED=11WCFL(节能灯）=40W白炽灯8WLED=15WCFL(节能灯）=75W白炽灯12WLED=20WCFL(节能灯）=100W白炽灯各种灯光的色温表（K值）K<3300K>3300K>6000的理论，将一具完全吸收与放射能力的标准黑体加热，温度逐渐升高光度亦随之改变；CIE色座标上的黑体曲线显示黑体由红枣橙红枣黄枣黄白枣白枣蓝白的过程黑体加温到出现与光源相同或接近光色时的温度，定义为该光源的相关色温度，称色温，以绝对温度K（Kelvin，或称开氏温度）为单位（K=℃+273.15）因此，黑体加热至呈现红色时温度约为527℃即800K其他温度影响光色变化。
光色愈偏蓝，色温愈高；偏红则色温愈低。
一天当中光的光色亦随时间变化；日出后40分钟光色较黄色温3000K；下午阳光雪白，上升至4800-5800K；阴天正午时分则约6500K；日落前光色偏红，色温又降至2200K。
因相关色温度事实上是以黑体辐射接近光源光色时，对该光源光色表现的评价值，并非一种精确的颜色对比，故具相同色温值的二光源，可能在光色外观上仍有些许差异。
仅凭色温无法了解光源对物体的显色能力，或在该光源下特体颜色的再现如何。
在控制在具的光源光色宜采用中性的且令人放松的色调，辅以实际的照明需要：如梳妆台和衣柜需更明亮的光，以及床周围的阅读照明等。
厨房、卫生间应以功能性为主，灯具光源显色性要好。
然后，再以色温调节室内氛围。
低色温的光会给人一种亲切、温馨的感觉，而高色温的白光却给人一种清爽、轻快的感觉，新婚浪漫时刻就适合低色温的光源，来营造一种浪漫温馨的感觉。
专业资料显示，人眼所见的光线，由七种色光光谱组成，色温就是专门量度光线的颜色成分的。
大多数新居主厅中选用的是白色节能灯，只需换上低色温的光源，也就是使用含红色光谱线成分较多的暖色调的灯光（3000K左右，低色温），就能在室内形成朦胧、轻松、温馨的气氛。

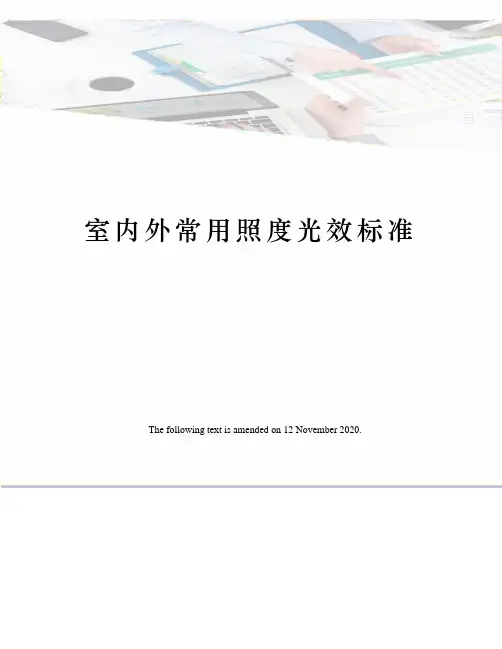

室内外常用照度光效标准 The following text is amended on 12 November 2020.
常用照明电光源的主要特性比较
为了便于比较和选用，现将常用电源按特性归类于表1 常用照明电光源的主要特性比较表1
2．1000W钠铊铟灯目前需用触发器启动。
维护系数
图书建筑照明的照度标准值表3
办公楼建筑照明的照度标准值表4
商店建筑照明的照度标准值表5
影院剧场建筑照明的照度标准值表6
旅馆建筑照明的照度标准值表7
2．理发栏的照度值适用于普通招待所和旅馆的理发厅。
住宅建筑照明的照度标准值表8
铁路旅客站建筑照明的照度标准值表9
港口旅客站建筑照明的照度标准值表10
体育运动场地照度标准表11
运动场地彩电转播照明的照度标准值
综合医院建筑照度推荐值表12
道路照明推荐照度值13
场地名称推荐照度(lx)
住宅小区道路—1
公共建筑的庭园道路大型停车场
2—5 3—10
广场5—15
隧道（长度在100mt以内)的直线隧道：白天
傍晚和夜间100—200 37—75
注：1.庭园与广场照明,应设在深夜12点以后能够关闭一部分灯光或采用调光设备减光,其照度应不低于推荐值有1/10,但宜不低于是lx.
2.室外照明的推荐照度系指路面而言。
建筑物立面照明照度推荐值表14
二、国际照明委员会（CIE）照度标准
表3-3-16是国际照明委员会对各种作业和活动推荐的照度范围（又称CIE照度标准）。
注：表中数值为工作面上的平均照度。
0、前言光度学与光相关的常用量有4个：发光强度、光通量、照度、亮度。
这4 个量尽管是相关的，但为不同的，不能相混。
正像压力、重力、压强、质量是不同的物理量一样。
1、发光强度（I、Intensity ），单位坎德拉，即cd。
（是点光源的固有属性，表征光线的汇聚能力）定义：光源在给定方向的单位立体角中发射的光通量定义为光源在该方向的（发）光强（度），解释：发光强度是针对点光源而言的，或者发光体的大小与照射距离相比比较小的场合。
这个量是表明发光体在空间发射的会聚能力的。
可以说，发光强度就是描述了光源到底有多亮”，因为它是光功率与会聚能力的一个共同的描述。
发光强度越大，光源看起来就越亮，同时在相同条件下被该光源照射后的物体也就越亮，因此，早些时候描述手电都用这个参数。
现在LED也用这个单位来描述，比如某LED是15000的，单位是mcd , 1000mcd=1cd，因此15000mcd 就是15cd。
之所以LED用毫cd （mcd）而不直接用cd来表示，是因为以前最早LED比较暗，比如1984年标准5mm的LED其发光强度才0.005cd ,因此才用mcd表示，现在LED都很厉害了，但还是沿用原来的说法。
用发光强度来表示亮度”的缺点是，如果管芯完全一样的两个LED,会聚程度好的发光强度就高。
因此，购买LED的时候不要一味追求高I 值，还要看照射角度。
很多高I值的LED并非提高白身的发射效率来达到，而是把镜头加长照射角度变窄来实现的，这尽管对LED手电有用，但可观察角度也受限。
另外，同样的管芯LED，直径5mm的I值就比3mm的大一倍多，但只有直径10mm的1 /4,因为透镜越大会聚特性就越好。
之所以用发光强度来表示手电或LED ,是因为在相同距离下对被照射地的照度是与这个成正比的。
特别的说，距离1m的lx就是cd值。
但是，很多场合下我们需要照射面积大一些，所以只用发光强度这一特性还不能全面反应手电的能力。
常用照明光源的主要特性指标
1.光效
光效是指光源消耗的电力与光亮度之间的关系。
通常以流明/瓦
（lm/W）或亮度（cd）来表示。
光效越高，能够在给定功耗下产生更多的光亮度，意味着能够更高效地利用电能进行照明，减少能源消耗。
2.色温
色温是指光源的光谱分布，一般使用开尔文（Kelvin，K）来表示。
色温越高，发出的光越偏蓝，越低则越偏红。
常用的色温范围包括暖白光（2700K-3000K）、白光（4000K-5000K）和冷白光（6000K-6500K）等。
3.色彩指数
色彩指数（CRI）是用来衡量光源还原物体真实颜色能力的指标。
在自然光下，人眼可以辨别出七种主要颜色，色彩指数的数值越高，照明光源能够更准确地还原物体的颜色。
常见的照明光源，如LED等，色彩指数一般在80以上。
4.寿命
寿命是指光源能够保持在指定亮度水平下运行的时间。
光源的寿命通常以小时（h）为单位来表示。
不同类型的光源具有不同的寿命，一般来说，LED灯具的寿命较长，可以达到几万小时以上，而传统的白炽灯的寿命较短，一般只有几千小时。
5.调光性能
调光性能是指照明光源能够调节亮度的能力。
不同的光源有不同的调
光方式，如可以通过改变电流或电压来调节亮度，或者使用调光器来实现。
调光性能的好坏会直接影响到照明的灵活性和舒适性。
此外，还有其他一些指标也会对照明光源的选择和使用产生一定影响，如尺寸和形状、透光性、防水及防尘等级、启动时间等。
因此，在选择照
明光源时，需要根据具体的照明需求和使用环境，综合考虑这些指标，选
择合适的光源来满足需求。
朱，以下是一些常用光源的光效，平时如果只是估算，你可以将不同光源的光效*其功率，就能得到该光源大致的总光通量了：T8三基色荧光灯：75~93流明/w，一般T8 三基色36W光源的光效最高，其光通量为3350lmT5荧光灯：96~104流明/w，一般T5 28W光源的光通量为：2900lm节能灯：50~65流明/w，一般18W的节能灯其光通量为：1100~1200lm陶瓷金卤灯：82~97流明/w，一般70W的陶瓷金卤灯光源的光通量为：6300lm左右，但是陶瓷金卤Par灯的光效大概是在65%左右，所以一般70W的陶瓷金卤Par灯光源的光通量为：4800lm。
石英金卤灯：65~85流明/w，一般100W的石英金卤灯光源的光通量为：8100lm左右标准钠灯：85~130流明/w，一般100W的钠灯光源的光通量为：9100lm~9600lm以下是照度计算的一个简单公式，该计算一般有20%~30%的误差，不是很准的。
如果要精确的计算还是需要用软件。
还有实践是检验真理的唯一标准，特别是灯具这一块，很多时候牌子不一定是品质，只有在使用过程中才能检测出其好坏。
平均照度计算公式之利用系数法平均照度= (光源光通量)×(CU)×(MF)÷照射区域面积此平均照度计算公式适用于体育照明和室内照明的平均照度计算。
利用系数：一般室内取0.41. 灯具的照度分布2. 灯具效率3. 灯具在照射区域的相对位置4. 被包围区域中的反射光维护系数MF=(LLD)X(LDD)一般取0.7～0.8Eav=平均照度Ф=光通量CU=利用系数MK=维护系数N=灯具数量A=面积(m2)举例：室内照明，4×5 米房间，使用3×36W隔栅灯9 套平均照度=光源总光通×CU×MF/面积=(2500×3×9)×0.4×0.8÷4÷5=1080 Lux（单根T8 36W荧光灯的光通量大概是2500lm）结论：平均照度1000Lux以上。
光效（光学术语）详细资料大全
光源所发出的总光通量与该光源所消耗的电功率（瓦）的比值，称为该光源的光效。
发光效率值越高，表明照明器材将电能转化为光能的能力越强，即在提供同等亮度的情况下，该照明器材的节能性越强；在同等功率下，该照明器材的照明性越强，即亮度越大。
Luminous原意即为光亮，计量用luminance，意为亮度，缩写为lm。
发光效率单位为亮度/瓦，有时取Luminance的音译“流明”，做流明/瓦。
光效也称为光源的发光效率或者光源的功率因素，表征从光源中射出的光通量与光源所消耗的电功率之比。
即η=φ/E=φ/(φ+P)其中η为光效，φ为光源辐射的光能量，E为光源的功率，P为光源损耗的能量，主要是发热量。
同时发热量与电流的关系是：P=I2R。
显然，随着电流的增大，光通量增大。
但是另一方面电流的增大会引起光源热损耗的增加，综合效果是光效降低。
基本介绍
•中文名：光效
•外文名：Luminous Efficiency
•拼音：fā guāng xiào lǜ
•单位：流明/瓦
词语信息全称：发光效率简称：光效率/光效拼音：fā guāng xiào lǜ 注音：ㄈㄚㄍㄨㄤㄒㄧㄠˋㄌㄩˋ 英文：Luminous Efficiency 单位：流明/瓦（lm/w）。
