2023年九年级中考物理一轮系统复习：电压和电阻-答案一、选择题（本大题共10道小题）1. 【答案】B.2. 【答案】D3. 【答案】解:A、电流表并联到了电阻R2两端,R2被短路,此时电压表测量的是一段导线两端的电压,故A 错误;B、电流表并联到了电阻R2两端,电压表与电阻R2串联,电流表和电压表的接法错误,故B错误;C、电压表并联到了电阻R1两端,测量的是R1两端的电压,故C错误;D、该电路为串联电路,电压表并联到了电阻R2两端,测量的是R2两端的电压,电流表串联在电路中,故D正确。

故选:D。

4. 【答案】故选C。

5. 【答案】解:在闭合开关且不拆开导线的情况下,将M接电源“+”极,N依次试触E、F、G 接线柱,发现电压表示数前两次为零,第三次接近3V,且故障只有一个。

N接G时电压表有示数,即断路在电压表并联的两点之间;N接E、F时,电压表无示数,说明断路在电压表并联的F 点之外,所以可以判定断路在F点和G之间的电路上,则开关断路。

故选:B。

6. 【答案】解:AB、如图可知,在S1、S2都闭合后,两灯泡并联,并联电路各并联支路两端电压相等,故有U＝U1＝U2,各支路电流I1＝,,因为电阻R1、R2未知,所以I1、I2的关系也不能确定,故AB错误;CD、因为在S1、S2都闭合后,两灯泡并联,并联电路各并联支路两端电压相等,所以有U＝U1＝U2,故C正确,D错误。

故选:C。

7. 【答案】为检验“导体电阻跟导体长度有关”的猜想,需要控制材料和横截面积相同,改变长度,分析电阻阻值的变化,应选②③;为检验“导体电阻跟导体横截面积有关”的猜想,需要控制材料和长度相同,改变导体横截面积,分析电阻阻值的变化,应选①②;为检验“导体电阻跟导体材料有关”的猜想,需要控制长度和横截面积相同,改变导体材料,分析电阻阻值的变化,应选②④;所以A、B、C错误,D正确;故选:D。

8. 【答案】解:A、选用a和b进行实验,a和b长度相同,横截面积相同,而材料不同,所以可以探究导体电阻跟导体材料的关系,故A正确;B、选用c和d进行实验,c和d长度相同,材料相同,而横截面积不同,所以可以探究导体电阻跟导体横截面积的关系,故B错误;C、选用a和c进行实验,a和c材料相同,横截面积相同,而长度不同,所以可以探究导体电阻跟长度的关系,故C错误;D、选用b和d进行实验,b和d长度不同,横截面积不同,材料不同,有三个变量,所以不可以探究导体电阻跟导体材料的关系,故D错误。

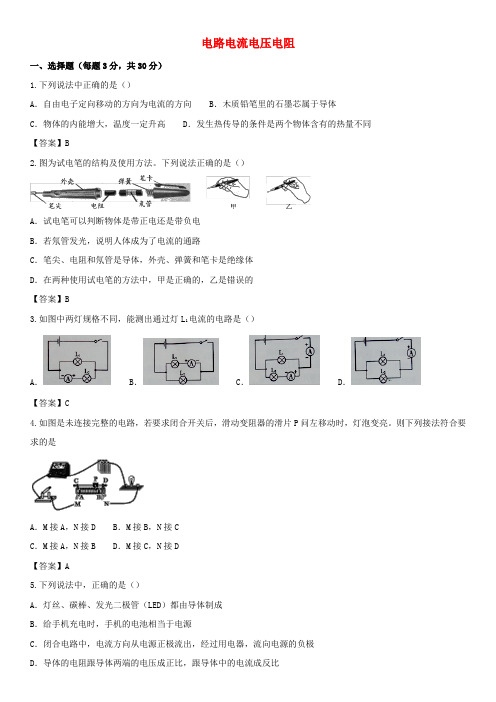

电路电流电压电阻一、选择题（每题3分，共30分）1.下列说法中正确的是（）A．自由电子定向移动的方向为电流的方向 B．木质铅笔里的石墨芯属于导体C．物体的内能增大，温度一定升高 D．发生热传导的条件是两个物体含有的热量不同【答案】B2.图为试电笔的结构及使用方法。

下列说法正确的是（）A．试电笔可以判断物体是带正电还是带负电B．若氖管发光，说明人体成为了电流的通路C．笔尖、电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体D．在两种使用试电笔的方法中，甲是正确的，乙是错误的【答案】B3.如图中两灯规格不同，能测出通过灯L1电流的电路是（）A． B． C． D．【答案】C4.如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P问左移动时，灯泡变亮。

则下列接法符合要求的是A．M接A，N接D B．M接B，N接CC．M接A，N接B D．M接C，N接D【答案】A5.下列说法中，正确的是（）A．灯丝、碳棒、发光二极管（LED）都由导体制成B．给手机充电时，手机的电池相当于电源C．闭合电路中，电流方向从电源正极流出，经过用电器，流向电源的负极D．导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比【答案】C6.小荣听了交通安全教育专题讲座后，对学校附近十字路口人行横道的红、绿交通信号灯的电路产生了浓厚兴趣，经过观察、思考，他画出了下列红，绿灯连接的电路图，你认为正确的是A． B．C． D．【答案】B7.取两个相同的验电器甲和乙，使甲带电，乙不带电。

如图所示，可以看到甲的金属箔张开，乙的金属箔闭合，用橡胶棒把甲和乙连接起来会发现验电器金属箔的张角A．甲、乙都增大 B．甲、乙都减小C．甲、乙都不变 D．甲减小，乙增大【答案】C8.用丝绸摩擦过的玻璃棒去接近一个轻质小球时，出现了如图所示的情况，则该小球的带电情况是A．带正电荷B．带负电荷C．不带电荷D．无法判断【答案】A9.下列生活用品常温下可以导电的是（）A．牙刷 B．玻璃杯 C．瓷碗 D．铅笔芯【答案】D10.为保证司乘人员的安全，轿车上设有安全带未系提示系统。

【中考物理】2023届第一轮复习分类专题——欧姆定律（提升篇）一、单选题(共10小题)A B C D1.如图是一个电阻暗盒，盒内有三个电阻，、、、分别是四根A D2ΩC D5ΩA C引线。

现测得、之间电阻为，、之间电阻为，、之间电3ΩB D A C2Ω阻为，若用导线把、连接后，测得、之间电阻为，如果不B D B D用导线把、两端连接起来，则、之间电阻大小为( )10Ω9Ω8Ω7ΩA. B. C. D.ABC2.把一根粗细均匀的电阻丝弯成等边三角形，如图所示，图中D AB C D9ΩA B为边的中点，如果、间的电阻为，则、间的电阻是( )36Ω12Ω8Ω4ΩA. B. C. D.3.在探究串联电路电压特点时，小华小组提出疑问：在串联电路中，如果某一电阻值发生改变，分压情况会怎样改变？大家进行了理论R1=20ΩR2=25ΩS1分析，你也试试看。

如图所示，，，当只有开关闭2.8V S2合时，电压表示数为；当只有开关闭合时，电压表示数可能是( )2.5V3.3V 3.5V4.0VA. B. C. D.4.如图所示电路中，电源电压保持不变，滑动变阻器的滑片处在中P 点位置。

闭合电键后，电流表示数为，电压表示数为。

当滑片S I U 移至右端时( )PA.电流表示数可能是B.电流表示数可能是I 2I 3C.电压表示数可能是D.电压表示数可能是2U 1.5U5.如下图所示四个电路中，电阻的阻值和电源电压已知，根据已知R 条件和电表的示数能测出电阻阻值的电路是( )R x A. B. C. D.6.如图所示，六根完全一样的电阻丝，电阻值均为，依次连接构成R 一个正六边形，连接处接触良好并形成六个接线柱．任意两个接线柱之间都可以构成一个电阻．现在给你一个电阻值忽略不计的导线，要求你每次将其中的任意两个接线柱短接，在各种情况下，利用上述方法能得到的所有电阻中，最大值和最小值分别是（不包括零电阻）( )A.，B.，C.，D.，53R 13R 32R 56R 32R 12R 65R 12R 7.标有“”的小灯泡“”是指灯泡的安全电压不超过和4V 5Ω(4V 4V )标有“”的滑动变阻器连接在如图所示的电路中，其中电源20Ω 0.5A 电压为电流表的量程为电压表的量程为假设小4.5V ，0～0.6A ，0～3V ，灯泡的电阻不变。

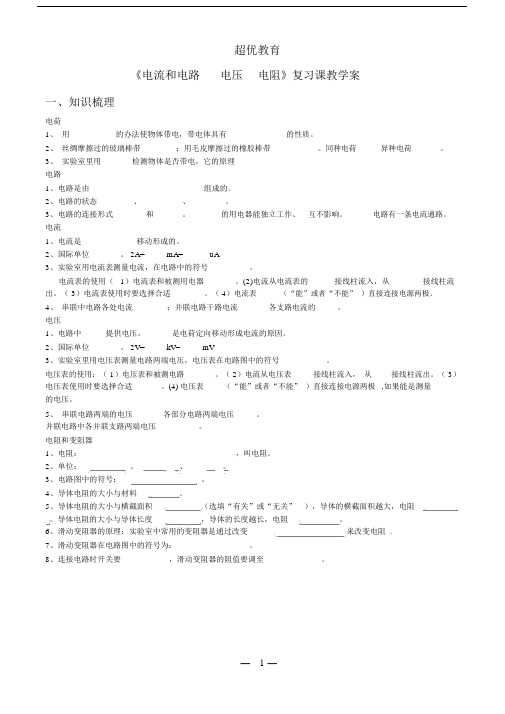

超优教育《电流和电路电压电阻》复习课教学案一、知识梳理电荷1、用__________ 的办法使物体带电，带电体具有___________的性质。

2、丝绸摩擦过的玻璃棒带______；用毛皮摩擦过的橡胶棒带________。

同种电荷 _____异种电荷 ______。

3、实验室里用 ______ 检测物体是否带电，它的原理___________电路1、电路是由 _____ ______ ______ ______ 组成的。

2、电路的状态_______、 _________、________。

3、电路的连接形式______和 ______。

_______的用电器能独立工作、互不影响。

_____电路有一条电流通路。

电流1、电流是 ____________移动形成的。

2、国际单位 ______。

2A=_____mA=______uA3、实验室用电流表测量电流，在电路中的符号_____。

电流表的使用（1）电流表和被测用电器_____。

(2)电流从电流表的____接线柱流入，从______接线柱流出。

（ 3）电流表使用时要选择合适______。

（ 4）电流表 _____（“能”或者“不能” ）直接连接电源两极。

4、串联中电路各处电流______；并联电路干路电流_____各支路电流的 ____。

电压1、电路中 _____提供电压。

_____是电荷定向移动形成电流的原因。

2、国际单位 ______。

2V=_____kV=_____mV3、实验室里用电压表测量电路两端电压，电压表在电路图中的符号____ 。

电压表的使用：（ 1）电压表和被测电路 ______。

（ 2）电流从电压表 ____接线柱流入，从 ____接线柱流出。

（ 3）电压表使用时要选择合适____。

(4) 电压表 ____（“能”或者“不能” ）直接连接电源两极,如果能是测量 _____的电压。

5、串联电路两端的电压_____各部分电路两端电压 ____。

【中考物理】2023届第一轮复习分类专题——欧姆定律（基础篇）一、单选题(共8小题)S1.如图甲所示电路，电源电压保持不变。

闭合开关，调节滑动变阻P R1R2I−U器滑片使其阻值从最大变化到最小，和中某个电阻的关系I−U图像如图乙所示。

在图乙基础上作出另一个电阻的关系图线，则图中正确的是( )A. B.C. D.2A20Ω2.下图电路中，电源电压不变，滑动变阻器上标有“ ”字S L样。

以下四个图象中，能正确表示当开关闭合后，通过小灯泡的I R电流与滑动变阻器连入电路的电阻的关系的是( )A. B. C.D.R R03.将光敏电阻、定值电阻、电流表、电压表、开关和电源连接成如图所示电路，光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是( )A V A VA.表示数变大，表示数变小B.表示数变小，表示数变大A V A VC.表和表示数均变小D.表和表示数均变大R1R24.如图甲所示，电路中电流表读数如图乙所示，则与阻值之比是( )32235225A.∶B.∶C.∶D.∶5.如图所示,电源电压保持不变,闭合开关,将滑动变阻器的滑片向右移动,电表示数的变化情况是A.电压表和电流表示数都变小B.电压表和电流表示数都变大C.电压表示数变大,电流表示数变小D.电压表示数变小,电流表示数变大R1R6.如图所示电路中，电源电压不变，为定值电阻，为滑动变阻器。

S P闭合开关，当滑动变阻器的滑片向左移动时，下列判断正确的是( )A.电压表示数变小，电流表示数变大B.电压表示数变小，电流表示数变小C.电压表示数变大，电流表示数变小D.电压表和电流表的示数之比不变“2A 20Ω”7.如图所示电路，电源电压不变，滑动变阻器上标有字样。

S L以下四个图像中，能正确表示当开关闭合后，通过小灯泡的电流I R与滑动变阻器连入电路的电阻的关系的是( )A. B.C. D.R1<R28.如图所示的电路中，已知电源电压相等，且，则电路中电流表的示数最大的是( )A. B. C. D.二、填空题(共9小题)9.如图所示电路，电阻，电源电压保持不变，当、都R 1=R 2=4ΩS 1S 2闭合时，电流表的示数为，此时电路是 联电路，电路的总电0.8A 阻是 ；当闭合、断开时，电流表的示数是 。

初三电流电压电阻知识点总结一、电流。

1. 电流的概念。

- 电荷的定向移动形成电流。

电流是表示电流强弱的物理量，用字母I表示。

- 单位：国际单位制中电流的单位是安培，简称安，符号是A；常用单位还有毫安(mA)和微安(μ A)。

1A = 1000mA，1mA=1000μ A。

2. 电流的测量。

- 测量工具：电流表。

- 使用规则：- 电流表必须和被测电路串联。

- 电流必须从电流表的正接线柱流入，负接线柱流出。

- 被测电流不能超过电流表的量程。

（可以采用试触法选择合适量程）- 绝对不允许不经过用电器而把电流表直接连到电源的两极上。

3. 串联电路和并联电路中的电流规律。

- 串联电路中各处的电流相等，即I = I_1=I_2=·s = I_n。

- 并联电路中干路中的电流等于各支路中的电流之和，即I = I_1 +I_2+·s+I_n。

二、电压。

1. 电压的概念。

- 电压是使电路中形成电流的原因，电源是提供电压的装置。

电压用字母U 表示。

- 单位：国际单位制中电压的单位是伏特，简称伏，符号是V；常用单位还有千伏(kV)和毫伏(mV)。

1kV = 1000V，1V = 1000mV。

2. 电压的测量。

- 测量工具：电压表。

- 使用规则：- 电压表必须和被测电路并联。

- 电压表的正接线柱接在靠近电源正极的一端，负接线柱接在靠近电源负极的一端。

- 被测电压不能超过电压表的量程。

3. 串联电路和并联电路中的电压规律。

- 串联电路两端的总电压等于各部分电路两端电压之和，即U =U_1+U_2+·s+U_n。

- 并联电路中各支路两端的电压相等，即U = U_1 = U_2=·s = U_n。

三、电阻。

1. 电阻的概念。

- 电阻表示导体对电流阻碍作用的大小，用字母R表示。

- 单位：国际单位制中电阻的单位是欧姆，简称欧，符号是Ω；常用单位还有千欧(kΩ)和兆欧(MΩ)。

1MΩ=1000kΩ，1kΩ = 1000Ω。

【中考物理】2023届第一轮复习分类专题—电流、电压、电阻（基础篇）1.小明利用图甲所示的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了1I﹣图像，如图乙所示。

分析图像可知，当导体的电阻为＿＿＿Ω时，通过它的电流为R0.2A；当电流分别为0.25A和0.5A时，接入电路的导体的电阻之比为＿＿＿＿＿＿；实验过程中，小明控制导体两端的电压为＿＿＿＿V.2.某同学在“探究通过导体的电流与电阻的关系”时，他用图甲所示的电路进行实验，实验中R 2.5V电阻两端的电压始终保持不变，电路中仪表均完好无损。

a（1）某同学将最后一根导线接入滑动变阻器的A接线柱后就完成电路的连接，该同学连接过程中存在的问题是___________；P（2）连接好电路后闭合开关，移动滑动变阻器的滑片，电压表有示数，电流表无示数，则电路故障的原因可能是___________；（3）排除故障后，某同学将不同阻值的电阻接入电路进行实验，某次实验时电流表的示数如RΩ图乙所示，此时电阻的阻值为___________；R10Ω15Ω（4）在实验过程中，当把电阻由更换为时，滑动变阻器接入电路中的电阻应___________（选填“变大”“变小”或“不变”）。

3.用如图所示电路探究电流与电阻的关系，电源电压不变，电阻有5Ω、10Ω、15Ω、20Ω。

连接电路闭合开关，发现电流表无示数，电压表示数接近电源电压为了找出故障，把导线M的一端从接线柱a移开，分别连到接线柱b和c上，发现两表指针位置均和之前一样，进一步检查发现电流表完好，则电路的故障是___________排除故障后，将不同阻值的电阻分别接入电路，移动滑片记录的数据如下表：实验次数1234电阻/Ω5101520电流/A0.400.200.130.10分析表中数据，实验中电阻两端的电压为___________V，实验得出的结论是___________。

4.在探究“电流与电阻的关系”实验中，如图甲所示。
