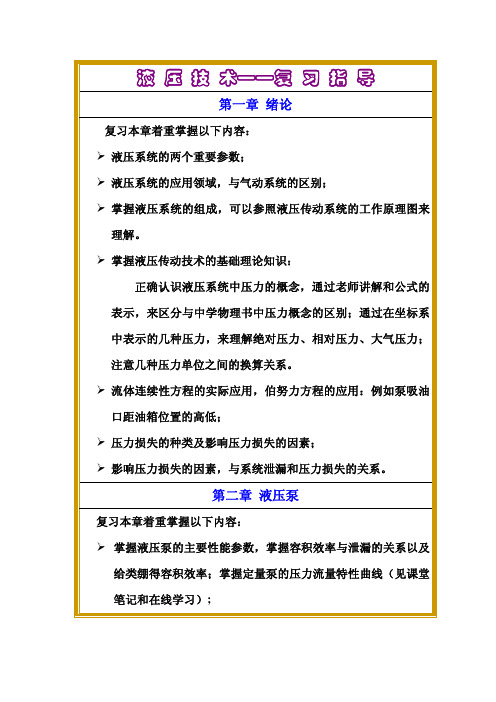

液压技术——复习指导第一章绪论复习本章着重掌握以下内容：¾液压系统的两个重要参数；¾液压系统的应用领域，与气动系统的区别；¾掌握液压系统的组成，可以参照液压传动系统的工作原理图来理解。
¾掌握液压传动技术的基础理论知识：正确认识液压系统中压力的概念，通过老师讲解和公式的表示，来区分与中学物理书中压力概念的区别；通过在坐标系中表示的几种压力，来理解绝对压力、相对压力、大气压力；注意几种压力单位之间的换算关系。
¾流体连续性方程的实际应用，伯努力方程的应用：例如泵吸油口距油箱位置的高低；¾压力损失的种类及影响压力损失的因素；¾影响压力损失的因素，与系统泄漏和压力损失的关系。
第二章液压泵复习本章着重掌握以下内容：¾掌握液压泵的主要性能参数，掌握容积效率与泄漏的关系以及给类绷得容积效率；掌握定量泵的压力流量特性曲线（见课堂笔记和在线学习）;¾掌握液压泵的职能符号；¾掌握齿轮泵的结构、工作原理，看原理图能指出泵的吸排油口和转动方向；掌握齿轮泵存在的问题：1.有几种泄漏，分别在哪个部位产生的，如何解决的？2.径向不平衡力的产生，如何解决？3.流量脉动现象与什么因素有关？4.困油现象的产生及消除办法;¾掌握双作用叶片泵的结构和工作原理；单作用叶片泵的结构和工作原理，单作用叶片泵是变量泵，它是如何改变排量的？配流盘的作用，叶片根部通油的目的，结合泵的压力流量特性曲线说出单作用叶片泵的工作原理（见课堂笔记和在线学习）；¾掌握径向柱塞泵的结构和工作原理，起配流作用的元件；掌握轴向柱塞泵的结构和工作原理，它是一个变量泵，如何改变流量的？了解配流盘中三角槽的作用，柱塞是如何顶在斜盘上运动的（见课堂笔记和在线学习）。
第三章执行元件复习本章着重掌握以下内容：¾掌握执行元件的作用、分类；¾掌握单、双作用液压缸的工作原理、受力分析及特点，（见课堂笔记及在线学习）；¾掌握单、双作用液压缸职能符号及使用中注意的问题（见课堂笔记）；¾液压缸的缓冲目的、位置、缓冲结构及缓冲的工作原理，缓冲结构中每部分的作用（在线学习也可参照在线学习课件及硬件中教学膜片的相关内容）；¾掌握液压缸连接方式和排气装置的作用；¾掌握液压缸的差动连接方式，以及差动连接的目的和使用环境；¾掌握摆动液压缸和液压马达的工作原理及职能符号；¾掌握液压马达与液压泵的区别，从原理、结构和能量转换上的不同进行分析。
液压与气压传动知识点复习总结〔很全〕一，根本慨念1，液压传动装置由动力元件，控制元件，执行元件，辅助元件和工作介质〔液压油〕组成2，液压系统的压力取决于负载，而执行元件的速度取决于流量，压力和流量是液压系统的两个重要参数 其功率N=PQ3, 液体静压力的两个根本特性是:静压力沿作用面法线方向且垂直于受压面;液体中任一点压力大小与方位无关.4，流体在金属圆管道中流动时有层流和紊流两种流态，可由临界雷诺数〔Re=2000～2200〕判别，雷诺数〔Re 〕其公式为Re=VD/υ，〔其中D 为水力直径〕， 圆管的水力直径为圆管的经。
5,液体粘度随工作压力增加而增大，随温度增加减少;气体的粘度随温度上升而变大, 而受压力影响小;运动粘度与动力粘度的关系式为ρμν=， 6，流体在等直径管道中流动时有沿程压力损失和局部压力损失，其与流动速度的平方成正比.22ρλv l d p =∆, 22v p ρξ=∆. 层流时的损失可通过理论求得λ=64eR ；湍流时沿程损失其λ与Re 及管壁的粗糙度有关；局部阻力系数ξ由试验确定。
7，忽略粘性和压缩性的流体称理想流体, 在重力场中理想流体定常流动的伯努利方程为γρυ++22P h=C(常数)，即液流任意截面的压力水头，速度水头和位置水头的总和为定值，但可以相互转化。
它是能量守恒定律在流体中的应用;小孔流量公式q=C d A t ρp ∆2,其与粘度根本无关；细长孔流量q=∆ld μπ1284P 。
平板缝隙流量q=p lbh ∆μ123,其与间隙的 三次方成正比，与压力的一次与方成正比. 8,流体在管道流动时符合连续性原理,即2111V A V A =,其速度与管道过流面积成反比.流体连续性原理是质量守衡定律在流体中的应用.9,在重力场中,静压力根本方程为P=P gh O ρ+; 压力表示:.绝对压力=大气压力+表压力; 真空度=大气压力-绝对压力. 1Mp=10pa 6，1bar=105pa.10,流体动量定理是研究流体控制体积在外力作用下的动量改变,通常用来求流体对管道和阀件的作用力;其矢量表达式为:F=)(12V V q dtdmv -=ρ；=F 222z y x f f f ++. f z y x f f ,,分别是F 在三个坐标上的图影。
《液压与气压技术基础》复习考纲液压传动概述 1、液压传动是以油液为工作介质，依靠液体的压力能来实现运动和动力传递的一种传动方式。
2、在液压系统中，压力取决于负载，速度取决于流量。
3、 一个完整的液压系统由以下几部分组成：（液压）动力元件、（液压）执行元件、 （液压）控制元件、辅助元件和工作介质。
4、液压传动优点：①实现大范围无极调速；②功率质量比大；③易于实现自动化；④易于实现过载保护；⑤易于设计、制造；液压传动缺点：①不能保证严格的传动比；②工作时对温度变化较敏感；③能量损失大，传输效率低；④排除故障难度大。
液压传动基础知识1、液压油的粘性与可压缩性是液压油的主要物理特性。
2、流体在外力作用下流动时，分子间的内聚力阻止分子间相对运动而产生一种内摩擦力，流体的这种特性称为粘性。
3、油液的粘度有三种单位：运动粘度、动力粘度、相对粘度。
4、数字46表示该液压油在40℃时的运动粘度为46St （mm 2/s ）。
书P75、液压油的污染常常是液压系统发生故障的主要原因。
6、理解书P12图2-4 绝对压力、表压与真空度的相互关系图。
7、液体在管道中流动，存在沿程压力损失和局部压力损失。
8、在液压系统中，由于某些原因使液体压力突然急剧上升，形成很高的压力峰值，这种现象称为液压冲击。
9、在液流中，由于压力降低到有气泡形成的现象，统称气穴现象。
10、书P18复习思考题2.4 关于不同压力的换算。
液压泵与液压马达 1、液压泵是将机械能转换成的液压能的动力元件；液压马达是将液压能转换成机械能的执行元件。
2、液压泵正常工作必备的工作条件：①具有密封容积；②密封容积能交替变化；③应有配流装置。
④吸油过程中油箱必须和大气相通。
3、液压泵的压力等级：齿轮泵属于低压泵、叶片泵属于中压泵、柱塞泵属于高压泵。
4、液压泵的理论流量q t =Vn ；实际流量（输出流量）qq= q t v η(即等于理论流量与容积效率的乘积)；液压泵的输出功率P=pq ；泵的输出总效率η=m ηv η（即总效率等于电机的机械效率与泵的容积效率的乘积）。
江苏职教高考机电一体化类（液压与气动）课程知识框架第一章液压传动的基本概念重点第二章液压元件第三章液压基本回路及传动系统第四章气压传动重点第一章液压传动的基本概念本章重难点分析第一节液压传动原理及其系统组成第二节液压传动系统的流量和压力第三节压力、流量损失和功率计算考核要求1、了解液压传动的工作原理。
2、理解液压传动的组成及功用。
3、理解液体的基本特性（粘性、可压缩性）。
4、掌握流量和压力的基本概念。
5、理解静压传递原理和流量连续性原理的基本概念。
6、了解液压传动的压力损失和流量损失的机理。
7、掌握液压传动系统中液体压力、流量、速度和功率、效率之间的关系，并能进行相应计算。
第一节液压传动原理及其系统组成知识点1液压传动原理一、液压传动原理液压传动是用液体作为工作介质来传递能量和进行控制的传动方式。
液压传动是根据17世纪帕斯卡提出的液体静压力传动原理发展起来的一门技术，在工农业生产中得到了广泛的应用。
下图a所示为液压千斤顶的工作原理图。
液压千斤顶的工作原理图a）工作原理图1-手柄2-泵体3、11一活塞4、10-油腔5、7-单向阀6-油箱8-放油阀9-油管12-缸体用手向上提起杠杆手柄1，小活塞3被带动上行，如图b所示，泵体2内油腔4的容积增大，形成局部真空，在大气压的作用下，油箱6中的油液经单向阀5流入油腔4，同时单向阀7处于关闭状态。
b）泵的吸油过程用手向下压杠杆手柄1小活塞3被带动下行，如图c所示，泵体2内油腔4的容积减小，其中的油液被挤出因单向阀5处于关闭状态，油液通过单向阀7流人缸体12的油腔10内，使油腔10中油液的体积增大，在压力的作用下，推动大活塞11上升。
反复提、压杠杆手柄，就可以使重物不断上升，达到起重的目的。
c）泵的压油过程提、压杠杆的速度越快，重物上升的速度就越快；重物越重下压杠杆的力就越大。
停止提、压杠杆，重物保持在某一位置不动。
由此可见，液压传动是利用密封容积内受压液体的压力来传递动力（力或力矩），利用密封容积的变化来传递运动（使执行机构获得位移或速度），从而输出机械能的一种传动装置。
《液压与气压传动》课程 总 复 习考试题型一． 填空题（20分，10小题，每题2分）二． 判断题(10分)三． 选择题（20分，每题2分）四． 简答题（30分，5小题，每题6分）五． 计算题（20分，2小题，每题10分）绪 论一、流体传动按工作原理分为液力传动和液压传动。
二、 液压与气压传动的两个特征压力与负载关系：p=F/A速度与流量关系： v =q/A n=q/V液压系统中的压力取决于负载，执行元件的运动速度取决于流量。
三、 简述液压/气压传动系统的组成及各部分的作用能源装置、执行元件、控制元件、辅助元件第一章 液压流体力学基础1.1. 液压油1．密度的定义，及与温度、压力的关系；2．液体体积弹性模量K 的定义、物理含义及与温度、压力的关系；3. 粘性（1）粘度：动力（绝对）粘度、绝对粘度、相对粘度的定义、单位；动力（绝对）粘度 μ=ρ 单位： Pa.s （N.s/m 2）运动粘度ν：单位 1m 2 /s=104st(cm 2/s)=106cst （mm 2/s ）相对粘度o E ： 测量用（2）液压油牌号标志方法 ： 40o c 时的 （mm 2/s ）平均值。
（3）粘度随温度变化的规律： T 上升 下降（4）粘度随压力变化的规律： p 上升 上升3．选用液压油考虑粘度的原则：系统工作压力高、环境温度高、执行件速度低：宜选较高粘度油；反之亦然。
1.2. 液体静力学1． 液体静压力的定义：F p A= 2． 液体静压力基本方程式：0p p gh ρ=+3． 压力的表示：（图1-4）绝对压力>大气压时：表（相对）压力＝绝对压力－大气压力绝对压力<大气压时：真空度＝大气压力－绝对压力压力的单位：Pa(N/m 2) MPa4．压力的传递及压力形成―― 帕斯卡原理――液/气压传动基本原理帕斯卡原理（静压传递原理）：在密闭容器内，施加于静止液体的压力可以等值地传递到液体内各点。
压力的形成——压力取决于负载：A F p ∑=；π2•=∑V T p ； （π2pV T =） 5．静压力对固体壁面的作用力：F pA =1.3. 液体动力学1．理想液体、恒定流动、通流截面、流量、平均流速的定义；2．连续性方程实质及应用：1122v A v A =，q=Av=const ，执行件速度取决于进入/流出的q3．实际液体的伯努利方程的实质、组成及实际应用w h gg p Z g g p Z +++=++222222221111v αρv αρ 其中，层流时2α=，紊流时，实际计算时常取1α=。
《液压与气动技术》复习资料（一）各章补充复习要点一、二、1、液压系统的组成。
2、P与F、V与Q的关系，注意各参数的单位表达。
3、绝对压力、相对压力（表压力）、大气压及真空度的关系。
（图2-4）4、静压力的基本方程。
5、液体的流态及其判别的依据。
6、液体流动中的压力损失和流量损失。
7、液压冲击、空穴现象。
8、连续性方程和伯努利方程所体现的物理意义。
9、液压油的作用、粘度及系统对油温的要求。
三、1、2、液压泵的分类，定量泵、变量泵分别有哪些？3、基本概念：液压泵的工作压力、额定压力、排量、额定流量。
4、外啮合齿轮泵的缺点及其解决方法。
5、液压泵的参数计算。
四、1、液压缸的分类。
2、液压缸不同固定方式对工作行程的影响及其运动方向的判断。
3、单活塞杆液压缸的参数计算：P、F、V、Q（熟悉计算公式、注意各参数的单位表达）。
4、差动连接缸的特点。
六、1、液压控制元件的作用及分类。
2、了解方向阀的操纵方式。
3、熟悉中位职能（保压的有：卸荷的有：卸荷保压的有：卸荷不保压的有：差动连接的有：）4、溢流阀、顺序阀、减压阀、调速阀的作用。
5、比较直动式溢流阀和先导式溢流阀、节流阀和调速阀在应用上区别。
七、1、熟悉调压回路（尤其是多级调压回路）。
2、熟悉三种基本的节流调速回路，分析进油、回油节流调速比旁路节流调速效率低的主要原因。
3、熟悉：①气动、液压双作用缸的往返行程控制回路。
②液压差动回路、速度换接回路。
③顺序动作控制回路（控制方式、油路控制原理分析）。
④利用快速排气阀的速度控制回路。
九~十一、1、气压传动系统的组成。
2、了解压缩空气的净化处理设备（干燥器、后冷却器、贮气路罐、油水分离器）。
3、气缸的分类。
5、熟悉梭阀、双压阀、快速排气阀的工作原理及应用。
另外，希望大家熟悉液压、气压各种元件的职能符号并能熟练绘制。
（二）复习参考题一、填空题1、液压系统中的压力取决于负载，执行元件的运动速度取决于流量。
2、液压传动装置由动力装置、执行装置、控制调节装置和辅助装置四部分组成，其中动力装置和执行装置为能量转换装置。
液压技术知识点总结第一章液压技术概述液压技术是利用液体传递动力，控制和执行机构运动的一种技术手段。
液压技术主要由液压原理、液压元件、液压系统和液压控制四部分组成。
液压技术已经在工业、机械、农业、航空、航天等领域得到广泛应用。
1.1 液压技术的发展液压技术始于公元前五世纪的水力机械，液压技术发展至今已经有几千年的历史。
在18世纪末，英国工程师约瑟夫·布兰福德发明了水压机，并且应用于建筑工程和矿山排水。
20世纪初，液压技术开始在机械工程领域得到广泛应用，液压技术逐渐成为机械工程领域的重要分支。
1.2 液压技术的应用领域液压技术已经广泛应用于工程机械、农业机械、航空航天、冶金、石油化工、船舶、汽车、铁路、建筑等领域。
第二章液压原理2.1 压力传递原理液压技术利用液体传递动力，实现物体的移动。
在液压系统中，液体受到泵的压力作用，从而产生一定压力，压力传递到液压缸或液压马达中，从而使活塞或齿轮等执行器做功。
2.2 压力传递的基本原理在液压系统中，静液压压力是由液体的密度、重力加速度和液位高度决定的，根据帕斯卡原理，静液压压力在液体中是均匀分布的。
动液压压力是由液体的运动速度和摩擦阻力决定的，动液压压力在液体中不是均匀分布的，将随着液的动量的变化而变化。
第三章液压元件3.1 液压泵液压泵是将机械能转化为液体能，为液压系统提供原动力的液压元件。
按照工作原理可以分为齿轮泵、叶片泵、液压柱塞泵等类型。
液压泵是液压系统的动力源，承担着液体的输送工作。
3.2 液压缸液压缸是一种将液压能转换成机械能的液压元件，通常将它安装在需要线性运动的设备上，用来完成各种工业生产过程中需要的推、拉、剪、顶、挤、压、撑、翻、掀等动作。
3.3 换向阀换向阀是液压系统中控制液压油向液压缸、液压马达或其它执行元件输出方向的组合阀。
换向阀根据控制方式、使用场合、结构形式和压力等级，可以分为手动换向阀、电磁换向阀、液压换向阀等等。
3.4 液压马达液压马达是液压系统的执行元件之一，它是将流体能转换成旋转动能的液压元件。
液压技术(液压与气动技术)知识点复习适应班级：180131/132/133/134/151/152第1章液压传动的认知1.液压传动的定义液压传动是以液体为工作介质，利用液体的压力能来实现运动和动力的传递、转换与控制的一种传动方式。
2.液压传动的特性(1)以液体为传动介质来传递运动和动力；(2)液压传动必须在密闭的系统内进行；(3)依靠密封容积的变化传递运动；(4)依靠液体的静压力传递动力。
3.液压传动系统的组成：(1)动力元件：把原动机输入的机械能转换成液体的压力能，向液压系统提供液压油的元件。
(2)执行元件：将液体的压力能转换成机械能，以驱动工作机构的元件。
(3)控制元件：控制或调节系统中油液的压力、流量或方向，以保证执行机构完成预期工作的元件。
(4)辅助元件：将上述三部分连接在一起，起储油、过滤、测量和密封等作用的元件。
(5)工作介质：传递能量的介质。
第2章液压流体力学基础1.液压油的粘性、粘度(1)粘性：是指液体产生内摩擦力的性质。
流体只有流动时才有粘性，静止流体是不呈现粘性的。
(2)粘度：是指用来衡量流体粘性大小的指标。
粘度愈大，粘性越大，液体的内摩擦力就越大，流动性就越差。
粘度分为：①绝对粘度；②运动粘度；③相对粘度2.液压油的选用环境温度较高，工作压力高或运动速度较低时，为减少泄露，应选用粘度较高的液压油。
否则相反。
3.液体静压力p是指静止液体单位面积上所受的法向力。
p=FA液体静压力的特征：液体静压力垂直于作用面，其方向与该面的法线方向一致。
静止液体中，任一点所受到的各方向的静压力都相等。
4.液体静压力基本方程p=p0+ρgℎ5.帕斯卡原理处于密闭容器中的静止液体，其外加压力发生变化时，只要液体仍保持其原来的静止状态不变，则液体中任一点的压力均将发生同样大小的变化。
注意：液压传动是依据帕斯卡原理实现力的传递、放大和方向变换；液压系统的压力完全取决于外负载。
6.压力的表示方法绝对压力=大气压力+相对压力真空度=大气压力-绝对压力7.理想液体与稳定流动理想液体：既无粘性又无压缩性的假想液体。
