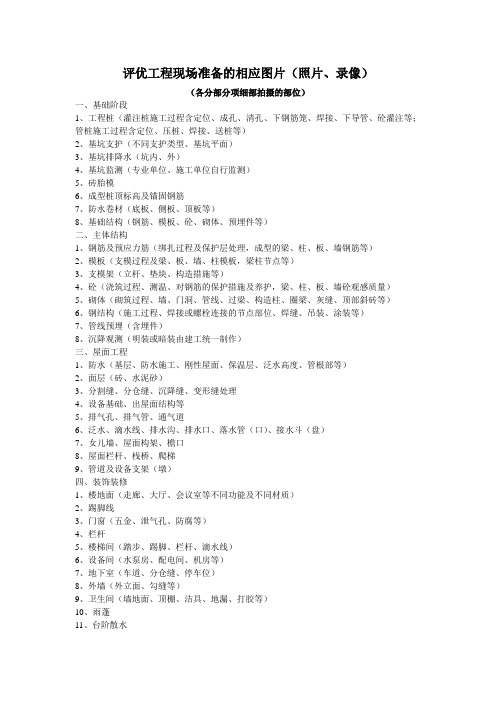

评优工程现场准备的相应图片（照片、录像）（各分部分项细部拍摄的部位）一、基础阶段1、工程桩（灌注桩施工过程含定位、成孔、清孔、下钢筋笼、焊接、下导管、砼灌注等；管桩施工过程含定位、压桩、焊接、送桩等）2、基坑支护（不同支护类型、基坑平面）3、基坑排降水（坑内、外）4、基坑监测（专业单位、施工单位自行监测）5、砖胎模6、成型桩顶标高及锚固钢筋7、防水卷材（底板、侧板、顶板等）8、基础结构（钢筋、模板、砼、砌体、预埋件等）二、主体结构1、钢筋及预应力筋（绑扎过程及保护层处理，成型的梁、柱、板、墙钢筋等）2、模板（支模过程及梁、板、墙、柱模板，梁柱节点等）3、支模架（立杆、垫块、构造措施等）4、砼（浇筑过程、测温、对钢筋的保护措施及养护，梁、柱、板、墙砼观感质量）5、砌体（砌筑过程、墙、门洞、管线、过梁、构造柱、圈梁、灰缝、顶部斜砖等）6、钢结构（施工过程、焊接或螺栓连接的节点部位、焊缝、吊装、涂装等）7、管线预埋（含埋件）8、沉降观测（明装或暗装由建工统一制作）三、屋面工程1、防水（基层、防水施工、刚性屋面、保温层、泛水高度、管根部等）2、面层（砖、水泥砂）3、分割缝、分仓缝、沉降缝、变形缝处理4、设备基础、出屋面结构等5、排气孔、排气管、通气道6、泛水、滴水线、排水沟、排水口、落水管（口）、接水斗（盘）7、女儿墙、屋面构架、檐口8、屋面栏杆、栈桥、爬梯9、管道及设备支架（墩）四、装饰装修1、楼地面（走廊、大厅、会议室等不同功能及不同材质）2、踢脚线3、门窗（五金、泄气孔、防腐等）4、栏杆5、楼梯间（踏步、踢脚、栏杆、滴水线）6、设备间（水泵房、配电间、机房等）7、地下室（车道、分仓缝、停车位）8、外墙（外立面、勾缝等）9、卫生间（墙地面、顶棚、洁具、地漏、打胶等）10、雨蓬11、台阶散水12、内墙（立面、不同界面之间等）13、顶棚（平面、检修孔、灯具、喷淋、烟感等）14、变形缝（屋面、外墙、内墙、地面、顶棚、柱梁等）15、电梯厅前室16、无障碍设施五、安装工程1、屋面管道、排气管（高度、管根部收头、支架）2、管道设置阻火圈或防火套管，穿越楼层板时封堵严密3、管道排线4、洁具地漏5、消防栓箱6、管道支架7、水电设备8、保温9、风管吊杆10、标识清晰11、避雷、接地、航空信号灯12、接线盒、面板、灯具、喷淋、烟感等13、桥架、电缆14、设备间（水泵房、配电间、机房等）六、节能保温1、节能施工（材料、隐蔽）2、检测3、遮阳4、保温（屋面、墙面、太阳能、管道、热泵等）。
建设工程影像档案归档整理方法建设工程影像档案是在工程建设活动中形成的，对国家和社会具有保存价值的照片、录像带、录音带、光盘等不同材料为载体，以影像为主，并辅以文字说明的历史记录。
为规范建设工程影像档案的管理，保证建设工程档案的完整、准确、系统，根据《城市建设档案管理规定》（建设部第90号令）、《建设工程文件归档整理规范》（GB/T50328-2001）、《照片档案管理规范》（GB/T11821-2002）、《磁性载体档案管理与保护规范》(DA/T15-95)的要求，将建设工程影像档案归档整理方法概述如下。
一、归档范围（一）工程准备阶段1、建设地点原址、建筑物旧貌，特别是能反映原建筑物建筑风格、文化特色的内容；2、一级工程建设项目的可行性论证、土地征用、拆迁、勘测设计、方案评审、招投标等重大决策的场景；3、建设前期重大活动，如开工典礼等活动。
（二）工程施工阶段施工过程中形成的反映重点部位、重点工作、新技术应用、质量事故等方面的影像材料，内容可参见施工阶段拍摄内容指南(附件1)。
（三）工程竣工阶段1、工程竣工验收情况；2、竣工后建筑物整体外观和立面状况；3、室外亭台、连廊、小品等景观建筑。
（四）其它1、工程建设期间，领导视察等活动；2、反映工程建设情况的有关专题片、资料片；3、反映工程获国优、部优、市优奖项的影像材料；4、与工程有关的航拍材料；5、有关工程建设的其他有保留、纪念价值的影像材料。
二、归档内容根据工程的重要程度及规模大小，确定工程等级，工程等级划分表见附件2。
不同等级的建设工程，归档内容如下：2、一件载体只能录制同一工程项目的内容，不同的工程项目，其影像档案不宜存放在同一载体中；3、照片分类、排列正确，说明完整，组卷规范；4、录像资料片、专题片需配解说词；5、录音的文字整理稿，应完整、准确地反映录音内容，录音带需简要说明讲话人的姓名、职务、录制日期等；6、标签内容填写完整。
（二）型号规格1、照片：可采用普通相机或数码相机拍摄。
中建八局钢结构工程公司施工现场安全防护标准化图册 目录1.1 钢制组装通道1.1.1钢制作组装通道详图 1.2 定型钢跳板通道1.2.1 定型钢跳板通道详图 1.3登高挂梯1.3.1登高挂梯安装详图 1.3.2登高直爬梯构件详图1.3.3登高爬梯护笼竖杆与护笼环箍详图 1.3.4登高爬梯连接件详图 1.4 钢斜梯1.4.1 钢斜梯详图1.5抱箍式单道安全绳(圆管柱) 1.6 抱箍式单道安全绳 1.7立杆式双道安全绳 1.8固定式操作平台1.9钢柱操作平台安全防护1.10框架安全通道防护 1.11 悬挂式操作平台1.11.1 悬挂式操作平台详图 1.12下挂式水平安全网1.12.1 下挂式水平安全网详图 1.13 上挂式水平安全网 1. 14 滑动式水平安全网 1.15楼层临边外挑网 1.16 临边安全防护1.16.1楼层四周、阳台、屋面临边防护 1.17 洞口防护1.17.1预留洞口防护 1.17.2 电梯井立面防护1.17.3 电梯井水平防护2.1 移动式操作平台（A 版）中建八局钢结构工程公司施工现场安全防护标准化图册 目录2.2 移动式操作平台（B 版）3.1 临时用电概述 3.2 配电箱 3.3.开关箱3.4 开关箱与电焊机设置 3.5 开关箱与固定设备设置 3.6 配电线路3.7重复接地与防雷 3.8 接地零线3.9 手持电动工具 3.10 照明供电及装置4.1 焊机房4.1.1 焊机房内部 4.1.2 焊机房详图4.2 电焊机、切割机防护罩 4.3 气瓶防护、洒水车4.4 气瓶棚（方案A ） 4.4 气瓶棚（方案B ）4.4.1 气瓶棚详图（方案B ） 4.4.2 气瓶软管颜色标识 4.5 气瓶吊笼 4.6 料具箱4.7 钢丝绳吊索 4.7.1 钢丝绳挂架 4.8 柔性吊带 4.9 D 形卸扣 4.10 弓形卸扣 4.11 卸扣使用规范 4.12 屯料平台 4.13 屯料平台详图5.1 危险品仓库 5.2 接火盆5.2.1 接火盆详图中建八局钢结构工程公司施工现场安全防护标准化图册目录5.3 灭火器挂笼6.1 安全帽6.2 安全带6.3 劳保鞋6.4 其他劳动保护用品6.5 管理人员防护示范6.6 施工人员防护示范7.1 安全操作规程牌7.2 安全提示、验收合格牌（方案A）7.3 验收标识牌（方案B）7.4 吊装警戒牌7.5 吊装区警戒线7.6 材料标识牌8.1 堆场区域防护8.1.1 防护栏详图8.2 构件堆放（腹板高度H≤1000mm）8.3 构件堆放(腹板高度H＞1000)8.4 措施胎架堆放中建八局钢结构工程公司施工现场安全防护标准化图册 高空作业安全防护- 1 - / 87一、高空作业安全防护1.1 钢制组装通道说明：1.钢制组装通道主要用于设置楼层内环形通道以供人员、小型机具转移。
建筑工程应留存工程照片的具体工序和内容模板在建筑工程中，记录工程现场情况非常重要，其中照片记录是非常常见的方式。
对于建筑工程的各个环节，都应该留存相关的照片。
这不仅是为了满足监理和验收的需要，也是为了后期的维修和整改工作提供依据。
本文将介绍建筑工程应留存工程照片的具体工序和内容模板。
一、基础工程1.地基基础在进行地基基础工程时，应留存以下照片：•土方开挖的现场照片，并进行随机取样检测。
•打桩、挖孔、灌注桩基础的现场照片。
•在地下潜水及放线前拍摄的现场照片。
2.混凝土工程在进行混凝土工程时，应留存以下照片：•砼搅拌、浇筑、振捣的现场照片，并进行取样检测。
•混凝土结构养生期的现场记录照片。
•各种构造部位的模板、钢筋及悬挂物的制作与安装记录照片。
3.砌体工程在进行砌体工程时，应留存以下照片：•打墙前的现场照片，包括墙洞、洞口及洞口宽高比、填充层的垂直度等。
•砌体工程毛糙度、水平度、垂直度的现场照片。
•墙面涂料、油漆及装饰材料的施工现场照片。
二、安装工程1.钢构工程在进行钢构工程时，应留存以下照片：•钢材进场前的照片记录与核对证明。
•钢结构吊装、放置、拼装的现场照片。
•焊缝前处理的清理、去毛刺、除锈照片记录。
2.机电工程在进行机电工程时，应留存以下照片：•各种电缆、线束及元器件进场核对记录照片。
•单元设备的安装位置、支架的焊接位置、点位的标定和确认照片。
•各种管道的接口和接头焊接位置、支架的制作及安装照片。
三、竣工验收1.水电气工程在进行水电气工程的竣工验收时，应留存以下照片：•室内管道的延伸、连接的现场照片。
•集合总电器柜、接触器、变压器等的现场照片。
•车库、地下室排水、排气设施的现场照片。
2.质量验收在进行质量验收时，应留存以下照片：•砼结构与砌体结构的检查验收，包括墙体尺寸、钢筋尺寸、断面形状的现场照片。
•抹灰、涂料和装饰面层质量验收的现场照片。
•排水、排风、管道等各项顶管质量检测证书的照片记录。
济热力字〔2015〕16号关于下发《济南热力有限公司工程影像资料拍摄及归档管理办法》的通知公司各部门：《济南热力有限公司工程影像资料拍摄及归档管理办法》已经公司党政联席会研究批准，现予以下发，请认真贯彻执行。
附件：济南热力有限公司工程影像资料拍摄及归档管理办法二〇一五年二月九日济南热力有限公司办公室 2015年2月9日印发附件：济南热力有限公司工程影像资料拍摄及归档管理办法济南热力规【2015】X003第一条为完善工程影像资料的管理，规范工程影像资料的摄制、收集、整理和保存，结合建设工程项目管理实际，制定本办法。
第二条本办法适用于公司范围内重点工程项目、大小配套工程、“汽改水”工程、技改维修、抢修、环保及数控等全部工程项目。
第三条工程项目部是影像资料拍摄的责任主体，负责组织现场影像资料的拍摄、整理、归档工作，负责配备摄像器材的保管。
监理、施工单位等参建单位根据工作职责及需要各自拍摄影像资料，以备查阅。
第四条基建管理部、生产管理部、客服管理部、数控部、总工办依据职责分工负责不同工程类别影像资料拍摄过程的检查及存档前的审核。
第五条企管审计部负责施工过程中影像资料拍摄的检查工作，对特定工程项目的影像资料委外剪辑、制作。
第六条工程影像资料拍摄的设备以摄像为主，拍照为辅。
第七条工程影像资料的拍摄分为管网工程、热源厂设备安装工程、建筑工程等专项内容及共性拍摄内容，具体拍摄内容要点见附表。
第八条具体拍摄某一工序或特定情景时，先拍摄项目部人员全身影像，再边拍摄边介绍拍摄的人员姓名、时间、位置、事由等具体情况。
如在拍摄设计变更时，同时由项目部人员介绍在何时、何具体位置引起设计变更的原因等；在拍摄因施工导致苗木迁移的影像资料时，同时介绍拟迁移苗木的时间、所处位置、迁移数量等信息。
第九条拍摄的方法可分为全景、局部及加设钢尺拍摄。
反映工程原始状态、竣工全貌及局部开拍前的全景；隐蔽工程、设计变更等在拍摄全景的基础上，重点拍摄工序细部状况；管道直径、垫层厚度等采用钢尺附加拍摄。
摄影摄像总体策划为了本项目的宣传、推广，对本项目今后创精品工程宣传工作能起到非常好的声势营造作用，并且在评优阶段能为评优专题片的制作提供更多优秀的素材，要求在平时施工中对影像资料，多加收集整理，拍出优秀照片和录像段片，作为XXX创优工作、过程宣传（微信公众号等）以及EPC项目验收的一部分。
并提前策划，作为影像资料制作、收集、整理的框架依据。
一、影像资料的收集范围1、永久建筑、构筑包括永临结合的具有代表性的建筑物、构筑物。
2、临时设施包括：出入口设施、围挡设施、宣传喷绘、办公区、生活区、生产区、集中加工厂、机械设备、建筑防护和架体、卫生设施、消防设施、环保设施、智慧设施、交通设施、临时绿化、图牌、亮点工程等。
3、活动及其他包括：大国工匠系列、以人为本系列、不忘初心系列、撸起袖子加油干系列（能体现工匠精神和勤劳智慧的劳动照片，能体现以人为本的照片），工程迎接各级领导视察、接受职能部门检查、接受兄弟单位参观学习的照片，党工团办及项目部组织的各种典礼、检查、参观、会议、竞技比赛、获奖情况等活动。
4、照片墙：最美的人系列（宣扬劳动者光荣、劳动奖状形象代言人）；里程碑系列（原始地貌、开工奠基典礼、验收、封顶等）；相亲相爱系列（党工团文娱活动）；不忘初心系列（领导视察、检查、会议等）。
二、照片资料的具体内容（以下除整体效果外以单位工程为例）1、整体地貌（原始地貌、动态变化过程一直到交工的全景，鸟瞰航拍）；2、结构工程照片的收集：土方开挖照片（体现开挖方案的精心与现场的合理组织，土方平衡、园区环形主干道、几个代表性的基坑开挖）；桩基、强夯、换填等地基处理施工、试验、验收照片；地基验槽照片（具有代表性的几个基坑全景）；垫层上已弹好的主轴线定位照片；基础底板（含独立基础）钢筋照片（全景）；底板大体积混凝土施工照片（包括后期养护措施）；墙体模板、钢筋、观感良好的混凝土照片；人防设施安装预埋照片；地下室、屋面等设备基础照片；方正的预埋件、预留孔洞照片；钢筋连接照片、机械连接加工照片；标准层钢筋绑扎、模板安装、混凝土成型的施工和成品照片；预留方正的和有防护措施的楼板预留洞口照片；工程定位、放线和其他测量照片（含美观的坐标高程点设置等）；钢筋绑扎的细部照片；模板拼缝等细部节点做法特写；先进的模板体系和传力清晰的模板支撑照片；混凝土成型的细部照片；混凝土保护层控制照片；顶层等特殊部位施工照片；造型复杂构件的施工方法照片；全封闭后浇带、防水层做法、止水带安装等施工过程及效果照片；安全、稳固的外脚手架全景照片；钢结构工程的预埋、加工、运输、吊装、成形照片；砌体工程效果照片；ALC板安装过程、细部、整体效果照片；其他装配式结构的施工和效果照片；主体施工中的工程全景。
工程影像资料
本工程影像资料的拍摄与整理统一由项目经理、技术负责人负责管理，联系专业的广告公司进行拍摄，以子单位工程作为单元，按分部、分项工程以及专题内容、拍摄时间进行排序和归档。
1、工程照片资料拍摄计划
2、工程录像资料拍摄计划
（1）结构工程短片素材
（2）装修安装工程短片素材
1、工程照片资料拍摄计划——基础、结构工程照片
2、工程照片资料拍摄计划——安装、装修工程照片
3、工程录像资料拍摄计划——结构工程短片素材
4、工程录像资料拍摄计划——装修安装工程短片素材。
8 结构安装工程
东南大学土木工程施工研究所
预制混凝土单层工业厂房安装施工工艺流程编制施工方案预制柱、吊车梁、屋架
预制构件就位、吊装屋面板及跨间连系撑的安装主要构件柱、吊
车梁和屋架的就
位、吊装
柱的预制一般采用平卧叠层预制，预制的位置与柱的吊装方
案有关。
吊车梁一般在吊装位置附近预制，直立预制。
平卧叠层预制柱
预制吊车梁
平卧叠层预制屋架
屋架属大型预制构件，其预制位置由安装施工方案决定，特别与吊机的就位和吊装行走路线和停机位置有关。
一般屋架也采用平卧叠层浇筑预制。
连接套管
抽芯钢管
预制屋架时，屋架下弦预应力孔道的留设可采用钢管抽芯
成型。
在跨中留设套管，将两抽芯钢管连接在一起，混凝土浇
筑时及浇筑后，定时转动钢管至混凝土达终凝强度并不塌孔后
将钢管抽出。
屋架预制位置及方向应根据就位和吊装方法决定。
固定端的挤压锚
张拉端的夹片锚叠层平卧预制屋架的预应力张拉采用由上而下的逐层超张拉程序。
预制时应注意减小叠层面间摩擦力。
屋架纵向就位
屋架的就位可采用纵向就位和斜向就位，这与屋架吊装方案有关。
屋面板吊装为提高吊装效率，屋面板可采用叠吊，图为两块屋面板的叠吊。
预制混凝土构件单层工业厂房吊装时，一般先吊装预制柱，可同步吊装吊车梁。
吊装屋架时必须同步安装必要的屋架间连系
撑，形成必要的稳定区格。
厂房端部屋架间跨
中竖向连系桁架
下弦系杆
屋架间水平剪刀撑
屋架间端部竖向连
系桁架
屋面板对称安装大型屋面板的安装应注意对称，防止屋架承受偏心荷载，引起非
对称荷载下的坍塌。
预制混凝土装配式框架结构的安装
预制装配框架的楼面一般可采用叠合板形式。
预制预应力混凝土薄板一般采用在工厂内长线台座上生产，用高强钢丝作为预应力钢丝，板厚一般在50mm左右。
运至施工现场的预制预应力混凝土薄板。
将工厂预制的先张法预应力梁安装在钢管支架上。
将预制的预应力混凝土薄板吊装到预制梁之间。
混凝土现场浇筑，形成现浇节点，有利于抗震。
预制框架柱的吊装。
预制框架柱和预制框架梁的现浇节点钢筋构造。
形成叠合楼面结构。
装配式框架结构。
采用长线台座生产的粮仓屋盖先张法预应力混凝土拱板。
采用双机台吊21m跨度的预制预应力混凝土拱板。
采用桅杆（也称扒杆）吊装大跨轻钢厂房的钢梁。
力撑钢桅杆采用了250t履带吊主吊，50t汽车吊溜尾辅吊的方法吊装。
钢大拱的节段。
工地施工的塔吊倒塌事故多发，应引起重视。
图为在南京一大学城工地浇筑混凝土过程中发生了塔吊倒塌，造成延误工期和
经济损失。
