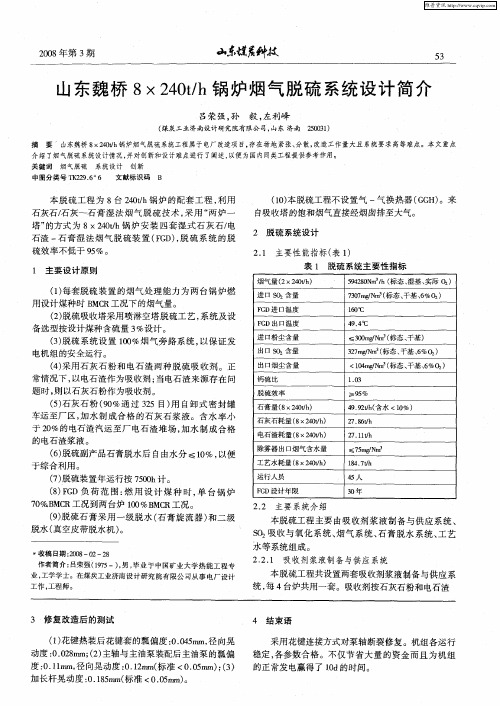

山东魏桥8_240t_h锅炉烟气脱硫系统设计简介_吕荣强

此文档为WORD版，可编辑修改魏桥二电6×130T/H锅炉烟气脱硫技改工程初步方案X环保工程有限公司X年X月目录1 概述 (1)1.1脱硫装置规模 (1)1.2编制依据 (1)1.3设计范围 (1)2 设计基础数据及主要设计原则 (1)2.1设计基础数据 (1)2.2主要设计原则 (1)2.3吸收剂和副产品 (2)3 工艺系统及主要设备功能和特点 (3)3.1石灰石浆液制备与供应系统 (3)3.2SO2吸收和氧化系统 (4)3.3烟气系统 (5)3.4石膏脱水系统 (7)3.5脱硫废水排放系统 (8)3.6浆液排放和回收系统 (8)3.7工艺水及循环冷却水系统 (8)3.8压缩空气 (9)4 烟气脱硫装置的布置 (9)4.1脱硫装置的布置 (9)4.2检修起吊设施 (9)5 辅助设施 (9)5.1保温与油漆 (9)5.2防腐 (10)6 主要技术指标 (10)7 设备清册 (12)8 物料衡算表 (21)9 吸收塔 (26)1 概述1.1 脱硫装置规模魏桥二电6³130T/h锅炉拟设置湿式石灰石－石膏烟气脱硫系统，采用三炉一塔方案。

脱硫系统的脱硫效率不低于95%。

1.2 编制依据（1）现场勘查及业主所供资料。

1.3 设计范围脱硫工艺部分设计范围包括：1）系统的拟定，包括烟气系统、SO2吸收和氧化系统、石膏脱水系统、工艺水系统、石灰石浆液制备与供应系统、浆液排放系统、杂用和仪用压缩空气系统等；2）主要设备的选择；3）设备、烟道及管道布置；4）检修起吊设施；5）保温油漆；6）设备及材料清册的编制。

2 设计基础数据及主要设计原则2.1 设计基础数据（1）耗煤量：设计17.73t/h，校核煤种18t/h。

（2）烟气含氧量：3~5%。

（3）工业水的Cl离子含量90mg/L、悬浮物含量20~30mg/L、PH=8.46。

（4）引风机出口含尘量≤300mg/Nm3，及实际烟气温度138~160℃。

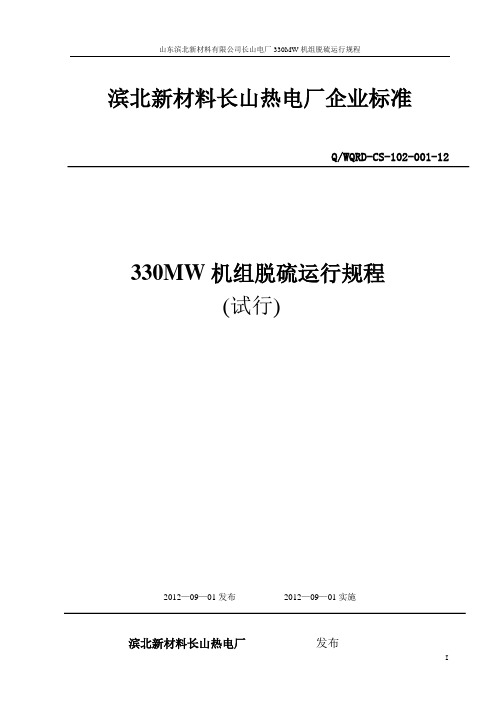

滨北新材料长山热电厂企业标准Q/WQRD-CS-102-001-12330MW机组脱硫运行规程(试行)2012—09—01发布2012—09—01实施滨北新材料长山热电厂发布前言为了指导、规范检修人员的检修操作，正确对机组设备进行检修维护，保障我厂330MW机组的安全、经济运行,特制订本规程。

本规程一经颁布实施，必须得到认真贯彻执行，汽机检修及生产管理人员，必须严格遵守本规程。

任何违反本规程的行为必须予以纠正。

由于编写人员理论技术水平有限，编写过程中难免有不当之处，望大家批评指正。

在执行本规程中，如发现有不妥之处，请及时提出宝贵意见。

本规程解释权归铝电公司热电厂技改所有。

本规程自发布之日起实施。

编者2012年09月01日批准：杨光辉复审：姜臻审核：陈洋夫初审：张建、郭峰编制：于茂峰刘洋本规程于2012年09月01日首次发布实施目录前言 1 第一篇脱硫工程概述 1 1系统概况 1 2主要设计原则 12.1工艺水系统设计原则包括 13 脱硫主要系统简介 1 3.1工艺水系统 1 3.2废水处理系统 2 3.3石灰石浆液制备系统 3 3.4烟气系统 6 3.5吸收塔系统 6 3.6石膏脱水系统9 3.7事故浆液系统9 4主要指标 9 4.1主要经济技术指标9 4.2主要消耗指标10 4.3锅炉参数一览表10 4.4脱硫主要性能数据及设备规范10 4.5机械设备13 第二篇脱硫运行规程20 1 FGD装置启动前的实验20 1.1实验的有关规定20 1.2 阀门、挡板远方操作实验201.3 事故按钮及连锁实验212 辅机启动检查总则23 2.1 辅机投运的条件232.2 辅机启动前的检查233 脱硫系统启动23 3.1 启动前的检查233.2 启动前的准备工作25 3.3 脱硫系统启动步序26 3.4 石灰石供浆系统的启动26 3.5 石膏排出泵的启动27 3.6 循环浆液泵的启动27 3.7 除雾器冲洗子组的启动28 3.8 氧化风机的启动283.9 pH计冲洗启动284 烟气系统的启动29 4.1 启动前的准备工作29 4.2 烟气系统启动步序29 4.3 增压风机的启动304.4 挡板密封风机的启动305 FGD辅机运行维护通则306 烟气系统运行中的维护与调整31 6.1 烟气系统运行维护与调整31 6.2增压风机运行中的维护326.3烟气挡扳密封风机运行中的维护337 吸收塔系统运行中的维护33 7.1 吸收塔系统运行中按辅机运行维护通则对转机进行维护33 7.2 石灰石供浆系统运行维护33 7.3 吸收塔运行中的维护34 7.4 循环浆液泵运行中的维护34 7.5 氧化风机运行中的维护35 7.6 除雾器运行中的维护357.7 回流水泵运行中维护368 烟气系统的停止36 8.1 烟气系统的停止步序36 8.2 挡板密封风机停止37 8.3 增压风机的停止379 吸收塔系统停止37 9.1 停止条件37 9.2 停止程序38 9.3石灰石供浆子组的停止38 9.4 氧化风机的停止39 9.5 石膏排出泵的停止39 9.6 pH计的停止40 9.7 回流水泵的停止40 9.8 吸收塔除雾器的停止41 9.9 循环浆液泵的停止41 第三篇脱硫公用系统运行规程42 1 公用系统的实验42 1.1 实验的有关规定42 1.2 阀门、挡板远方操作实验421.3 连锁及事故按钮实验432 辅机启动检查总则43 2.1 辅机投运的条件432.2 辅机启动前的检查443 工业水系统443.1 启动前的准备444 工艺水系统 45 4.1 启动前的准备45 4.2 工艺水泵的启动464.3 工艺水泵的停止465 石灰石给料系统46 5.1 启动前的准备46 5.2 启动步序475.3 停机程序476 石灰石浆液制备系统476.1启动前的准备476.2 制浆系统的启动496.3 制浆系统的停止507 石膏二级脱水系统51 7.1 启动前的准备51 7.2 启动步序547.3 停机程序548 系统运行中的维护 54 8.1 制浆系统运行中的维护54 8.2 真空皮带脱水机运行中的维护56 8.3 给料系统运行中的维护57 8.4 工艺水系统运行中的维护58 8.5 工业水系统运行中的维护58 8.6 事故浆罐及地坑系统运行中的维护58 附录一：脱硫系统定期工作60 附录二：公用系统定期工作60 附录三：转动设备用油种类一览表60 第四篇事故处理621 转动机械的紧急停止622 烟气系统故障623 循环浆液泵全停634 增压风机跳闸63 5湿式球磨机故障646 真空皮带脱水机故障657 400V电源中断668 6KV电源中断669控制气源中断67第一篇脱硫工程概述1、系统概况山东滨北新材料有限公司长山热电厂是魏桥创业集团的自备电厂，是集团公司为改善企业的生产经营环境，实行多元化发展战略，拓宽新的经营领域，建设的热电联产项目。

大气课程设计锅炉烟气除尘脱硫系统设计锅炉烟气除尘脱硫系统设计说明书目录 1 前言 (2)2 设计任务书 (2)设计题目................................................... 2设计原始资料............................................... 2设计内容和要求.............................................2 3 设计计算 (3)烟气量、烟尘和二氧化硫浓度的计算............................ 3 标准状态下理论空气量................................... 3 标准状态下理论烟气量................................... 3 标准状态下实际烟气量................................... 3 标准状态下烟气含尘浓度................................. 3 标准状态下烟气中二氧化硫浓度的计算 (4)除尘器设备的设计与计算...................................... 4 袋式除尘器的概念 (4)袋式除尘器的工作原理................................... 4 袋式除尘器的滤料....................................... 5 袋式除尘器的清灰方式...................................5 袋式除尘器的选择和计算................................. 6 脱硫设备的设计与计算.. (7)石灰石/石灰法湿法烟气脱硫技术的原理.................... 7 石灰石/石灰法湿法烟气脱硫技术的工艺流程................ 8 吸收塔内流量计算.......................................9 吸收塔径计算........................................... 9 吸收塔高度计算.. (9)烟囱的设计计算............................. 错误！未定义书签。

40T/h锅炉烟气脱硫脱硝除尘工程初步设计方案第一章总论1.1、项目背景1.1.1、工程名称40t/h锅炉烟气脱硫除尘工程1.1.2、工程地址1.1.3、工程建设的必要性1.1.3.1、我国减排形势我国经济快速增长，各项建设取得巨大成就，但也付出了巨大的资源和环境代价。

环境问题是二十一世纪全球的重点问题，和世界上其它国家一样，我国在经济发展中也遇到了环境恶化这一棘手的难题。

目前，我国以城市为中心的环境污染不断加剧，并正向农村曼延，而大气污染正是其中之一，并且已经达到了十分严重的地步。

据了解，全国城市大气总悬浮微粒浓度年日均值为320微克/立方米，污染严重的城市已达到800微克/立方米，高出世界卫生组织标准近10倍。

经济发展与资源环境的矛盾日趋尖锐，群众对环境污染问题反应强烈。

我国是以煤炭为主要能源的国家，煤炭在我国一次能源的生产和消耗中，一直占70%以上，因此对消耗煤炭最大的主要行业进行烟气脱硫脱硝的整治是目前有效降低二氧化硫，氮氧化物，排放量的最有效措施之一。

燃煤锅炉二氧化硫排放量占全国二氧化硫排放量的60%以上，国家一直高度重视燃煤锅炉二氧化硫排放控制，十多年来，尤其是“十五”期间出台了一系列法律、法规、政策，促进了燃煤锅炉烟气脱硫产业化的快速发展。

当前，实现节能减排目标面临的十分严峻。

去年以来，全国上下加强了节能减排工作，国务院发布了加强节能工作的决定，制定了促进节能减排的一系列政策措施。

1.1.3.2、SO2危害性（1）SO2对人体健康的危害SO2是一种无色具有强烈刺激性气味的气体，易溶于人体的体液和其他黏性液中，长期的影响会导致多种疾病，如上呼吸道感染、慢性支气管炎、肺气肿等，危害人类健康。

SO2在氧化剂、光的作用下，会生成使人致病、甚至增加病人死亡率的硫酸盐气溶胶，据有关研究表明，当硫酸盐年浓度在10μg/m3左右时，每减少10%的浓度能使死亡率降低0.5%。

（2）SO2对植物的危害研究表明，在高浓度的SO2的影响下，植物产生急性危害，叶片表面产生坏死斑，或直接使植物叶片枯萎脱落；在低浓度SO2的影响下植物的生长机能受到影响，造成产量下降，品质变坏。

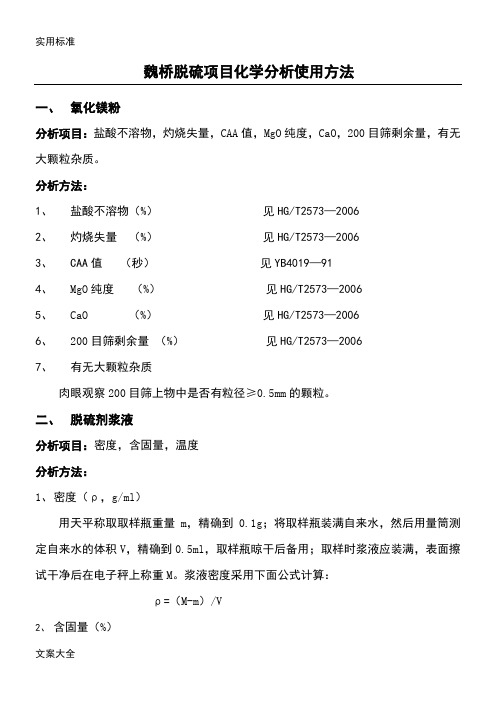

魏桥脱硫项目化学分析使用方法一、氧化镁粉分析项目：盐酸不溶物，灼烧失量，CAA值，MgO纯度，CaO，200目筛剩余量，有无大颗粒杂质。

分析方法：1、盐酸不溶物（%）见HG/T2573—20062、灼烧失量（%）见HG/T2573—20063、CAA值（秒）见YB4019—914、MgO纯度（%）见HG/T2573—20065、CaO （%）见HG/T2573—20066、200目筛剩余量（%）见HG/T2573—20067、有无大颗粒杂质肉眼观察200目筛上物中是否有粒径≥0.5mm的颗粒。

二、脱硫剂浆液分析项目：密度，含固量，温度分析方法：1、密度（ρ，g/ml）用天平称取取样瓶重量m，精确到0.1g；将取样瓶装满自来水，然后用量筒测定自来水的体积V，精确到0.5ml，取样瓶晾干后备用；取样时浆液应装满，表面擦试干净后在电子秤上称重M。

浆液密度采用下面公式计算：ρ=（M-m）/V2、含固量（%）文案大全取来的浆液样品摇匀后倒入事先称重的50ml烧杯中约40～50ml，然后称量烧杯和样品的总重M，烧杯质量记为m1；用称重后的快速滤纸（质量m2）对样品进行过滤，用蒸馏水洗涤三次，然后放入烘箱，在105℃烘干4h，称重，记为m3，所有质量称量过程中精确到0.001g。

用下面公式计算含固量：含固量（%）=（m3-m2）/（M-m1）×100%3、温度（℃）500ml。

三、1、p H值2、密同上。

3、温同上。

4、含同上，只是将烘干温度改为45℃。

5、S O42-（mg/L）见《水和废水监测分析方法》（第四版）重量法。

6、C l-（mg/L）见《水和废水监测分析方法》（第四版）硝酸银滴定法。

7、F-（mg/L）见《水和废水监测分析方法》（第四版）离子选择电极法。

8、C a2+，（mg/L）见《水和废水监测分析方法》（第四版）EDTA滴定法。

9、M g2+（mg/L）见《水和废水监测分析方法》（第四版）EDTA滴定法。

工业锅炉烟气脱硫除尘系统一体化设计前言随着环境保护意识的增强，工业企业对环境污染控制的要求也越来越高。

其中，烟气处理是工业污染控制的重要一环。

工业锅炉是传统制造业中重要的能源设备，烟气中含有大量的二氧化硫和颗粒物，对环境造成很大的污染。

因此，烟气脱硫除尘系统的应用已经成为锅炉排放达标的必要措施。

本文将介绍工业锅炉烟气脱硫除尘系统一体化设计的工作原理、设计方案以及优化措施。

工作原理工业锅炉烟气脱硫除尘系统主要由脱硫除尘设备、烟气净化设备和除尘废水处理设备组成。

在脱硫除尘设备中，通过喷淋脱硫液或干法脱硫，将烟气中的废气进行化学反应，使二氧化硫（SO2）转化为硫酸盐（如CaSO4、Na2SO4等）并使颗粒物附着到吸收液上，达到除尘脱硫的目的。

在脱硫除尘后的烟气中，仍然含有大量的微小颗粒、重金属离子和其他有害物质。

通过电静除尘和袋式除尘器的深层过滤，对烟气进行二次净化，有效地将颗粒物、微小颗粒和有毒物质等进行分离，达到净化烟气的目的。

脱硫除尘过程中生成的废水需要进行处理，通常采用生物处理或膜分离技术进行废水的处理和回收，避免了污染废水直接排放的情况。

设计方案对于工业锅炉烟气脱硫除尘系统一体化设计，需要根据工业锅炉的具体情况进行定制化设计。

脱硫除尘装置选择为了达到高效的脱硫效果，需要选择适合工业锅炉的脱硫装置。

常见的脱硫装置有喷淋脱硫、湿法旋流除尘、半干法脱硫和干法脱硫。

其中，喷淋脱硫、半干法脱硫和干法脱硫是常见的脱硫方式，而湿法旋流除尘是常用的除尘方式。

烟气净化设备选择除尘废水处理设备根据废水特性以及环保要求选用不同的处理工艺。

电静除尘和袋式除尘器作为烟气净化的主流设备，需要根据风量、温度、粉尘性质等参数进行选择。

常见的处理工艺有活性炭吸附、化学吸收和催化氧化处理。

其中，活性炭吸附和化学吸收是常用的废气处理技术。

工艺流程优化针对工业锅炉的烟气特性，可以优化烟气流程，提高整个处理系统的效率。

在脱硫除尘过程中，可以设计进料方式、流量、喷嘴形式等参数，提高脱硫效率；对除尘废水进行浓缩、压缩或膜透析，实现污水再利用。

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改工业锅炉烟气脱硫除尘系统一体化设计(标准版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes工业锅炉烟气脱硫除尘系统一体化设计(标准版)随着我国城市化进度的加快，人们对城市供暖质量要求的不断提高，工业锅炉烟气对环境的污染越来越严重，因此对工业锅炉烟气脱硫除尘装置的研究探讨，具有非常现实的意义。

本文首先介绍了我国锅炉装置的现状，其次介绍了锅炉烟气脱硫装置的一体化设计，最后简要的介绍了装置的运用。

随着我国科技发展和人民生活水平的不断提高，人们的生活质量也随之提高。

比如，在选择食品时，其标准是天然、绿色和健康，在选择居住时，其标准是优美环境和健康生态；在日常生活中，人们越来越关注生活质量、生活环境和健康圣体情况。

在人类接触的自然资源中，空气是最常见，也是最紧密的资源，空气的质量与人们的生活质量息息相关，而且直接影响人们的生活质量。

随着工业的快速发展，工业锅炉烟气污染越来越严重，除去烟气中的硫、尘等严重危害空气中的有害物质，因此，必须要提高工业锅炉烟气脱硫除尘系统，从而有效的提高空气中的质量。

我国锅炉装置的现状随着我国社会的不断进步，从而推动了我国各个方面的快速革新，比如，平房被楼房代替，小型作坊也被大型工厂替代。

由于我国处于北半球，因此，大部分地区，在冬季需要采用锅炉来供暖，经济发展较快的地区采用的大物业集中供热，在很多大型的工厂中，锅炉取暖也运用比较广泛。

随着锅炉供暖的广泛运用，其排放的气体中含有大量的硫化物和粉尘等有害物质，随着有害物质的增多，空气污染现象越来越严重。
