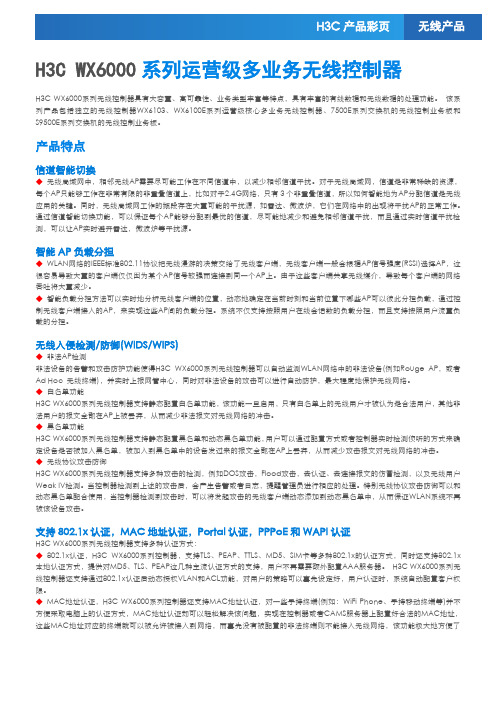

H3C WX6000系列运营级多业务无线控制器H3C WX6000系列无线控制器具有大容量、高可靠性、业务类型丰富等特点，具有丰富的有线数据和无线数据的处理功能。
该系列产品包括独立的无线控制器WX6103、WX6100E系列运营级核心多业务无线控制器、7500E系列交换机的无线控制业务板和S9500E系列交换机的无线控制业务板。
产品特点信道智能切换◆无线局域网中，相邻无线AP需要尽可能工作在不同信道中，以减少相邻信道干扰。
对于无线局域网，信道是非常稀缺的资源，每个AP只能够工作在非常有限的非重叠信道上，比如对于2.4G网络，只有３个非重叠信道，所以如何智能地为AP分配信道是无线应用的关键。
同时，无线局域网工作的频段存在大量可能的干扰源，如雷达、微波炉，它们在网络中的出现将干扰AP的正常工作。
通过信道智能切换功能，可以保证每个AP能够分配到最优的信道，尽可能地减少和避免相邻信道干扰，而且通过实时信道干扰检测，可以让AP实时避开雷达，微波炉等干扰源。
智能AP负载分担◆WLAN网络的IEEE标准802.11协议把无线漫游的决策交给了无线客户端，无线客户端一般会根据AP信号强度(RSSI)选择AP，这很容易导致大量的客户端仅仅因为某个AP信号较强而连接到同一个AP上。
由于这些客户端共享无线媒介，导致每个客户端的网络吞吐将大量减少。
◆智能负载分担方法可以实时地分析无线客户端的位置，动态地确定在当前时刻和当前位置下哪些AP可以彼此分担负载，通过控制无线客户端接入的AP，来实现这些AP间的负载分担。
系统不仅支持按照用户在线会话数的负载分担，而且支持按照用户流量负载的分担。
无线入侵检测/防御(WIDS/WIPS)◆非法AP检测非法设备的告警和攻击防护功能使得H3C WX6000系列无线控制器可以自动监测WLAN网络中的非法设备(例如Rouge AP，或者Ad Hoc 无线终端)，并实时上报网管中心，同时对非法设备的攻击可以进行自动防护，最大程度地保护无线网络。
![[vip专享]H3C无线控制器](https://img.taocdn.com/s1/m/19409756eff9aef8941e06c2.png)

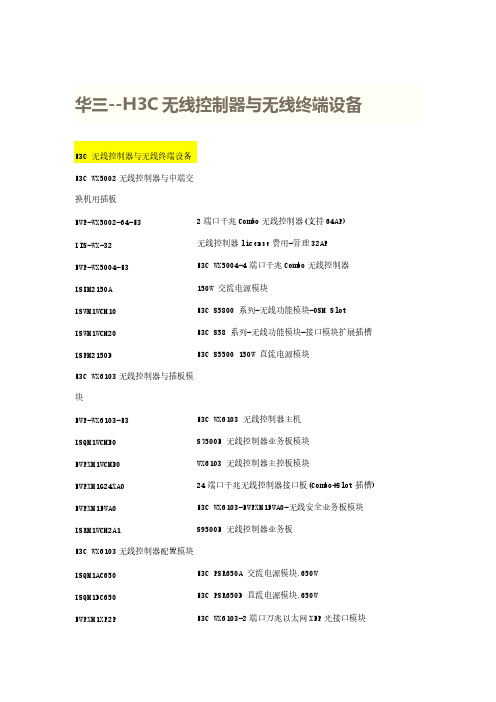

华三--H3C无线控制器与无线终端设备H3C 无线控制器与无线终端设备H3C WX5002无线控制器与中端交换机用插板EWP-WX5002-64-H32端口千兆Combo无线控制器(支持64AP)LIS-WX-32无线控制器license费用-管理32APEWP-WX5004-H3H3C WX5004-4端口千兆Combo无线控制器LSKM2150A150W 交流电源模块LSWM1WCM10H3C S5800 系列-无线功能模块-OSM SlotLSWM1WCM20H3C S58 系列-无线功能模块-接口模块扩展插槽LSPM2150D H3C S5500 150W 直流电源模块H3C WX6103无线控制器与插板模块EWP-WX6103-H3H3C WX6103 无线控制器主机LSQM1WCMB0S7500E 无线控制器业务板模块EWPXM1WCMB0WX6103 无线控制器主控板模块EWPXM1G24XA024端口千兆无线控制器接口板(Combo+Slot插槽) EWPXM1FWA0H3C WX6103-EWPXM1FWA0-无线安全业务板模块LSRM1WCM2A1S9500E 无线控制器业务板H3C WX6103无线控制器配置模块LSQM1AC650H3C PSR650A 交流电源模块,650WLSQM1DC650H3C PSR650D 直流电源模块,650WEWPXM1XP2P H3C WX6103-2端口万兆以太网XFP光接口模块EWPXM1XP1P H3C WX6103-1端口万兆以太网XFP光接口模块LIS-WX-128无线控制器license费用-管理128APH3C WA1208E-主机EWP-WA1208E-GP无线局域网单G模块大功率接入点EWP-WA1208E-GP-FIT无线局域网单G模块大功率接入点-FITH3C无线局域网接入点设备EWP-WA2110-AG-FIT H3C WA2110-AG-无线局域网AG双模单频可管理型接入点-FIT H3C WA2200-主机EWP-WA2210-AG H3C WA2210-AG 无线局域网室内型AG单频双模接入点EWP-WA2220-AG H3C WA2220-AG 无线局域网室内型AG双频双模接入点EWP-WA2220E-AG H3C WA2220E-AG 无线局域网增强型AG双频双模接入点H3C WA2220X-AGP 无线局域网室外型AG双频双模2.4GHz大功EWP-WA2220X-AGP率接入点EWP-WA2220E-AG-T H3C WA2220E-AG-T-车载无线接入点(MR)H3C WA2210X-GE-无线局域网室外增强型802.11b/g单频双模EWP-WA2210X-GE接入点EWP-WA2220X-AGE H3C WA2220X-AGE-无线局域网室外增强型AG双频双模接入点H3C WA2210E-GE,无线局域网增强型802.11b/g单频双模接入EWP-WA2210E-GE点EWP-WB2320X-AGE H3C WB2320X-AGE,无线网桥设备EWP-WA2200-WOU H3C WA2200-无线局域网接入点室外单元模块EWP-WA2210-AG-FIT H3C WA2210-AG 无线局域网室内型AG单频双模接入点-FIT EWP-WA2220-AG-FIT H3C WA2220-AG 无线局域网室内型AG双频双模接入点-FITH3C WA2210X-GE-无线局域网室外增强型802.11b/g单频双模EWP-WA2210X-GE-FIT接入点-FITEWP-WA2220X-AGP-FIT H3C WA2220X-AGP 无线局域网室外型AG双频双模2.4GHz大功率接入点-FITH3C WA2220X-AGE-无线局域网室外增强型AG双频双模接入点-EWP-WA2220X-AGE-FITFITH3C WA2210E-GE-无线局域网增强型802.11b/g单频双模接入EWP-WA2210E-GE-FIT点-FITEWP-WA2220E-AG-FIT H3C WA2220E-AG 无线局域网增强型AG双频双模接入点-FIT EWP-WB2320X-AGE-FIT H3C WB2320X-AGE-无线网桥设备-FITEWP-WH2530X-DAG-FIT H3C WH2530X-DAG-无线Mesh设备-FITH3C 无线局域网2.4GHz天线组件-全向&定向天线-802.11b/g全向天线-824~960/1710~2500MHz-3dBi-垂直-360DEG-50W-0r-TQJ-SA800/2500-3N(F)-是全向天线-2400-2500MHz-11dBi-垂直极化-150W-2r-N型母头-TQJ-2400-11-T2自带支架定向天线-2400~2500MHz-11dBi-90deg-Vertical--0r-300W-TDJ-SA2400-11-90with support-N(female)-0.28mTQJ-2400BKF-Y定向天线-2.4~2.483GHz-8.5dBi-80度-垂直极化-50W-N-K-否SL13090A全向天线-2.4~2.5GHz-5dBi-垂直极化-全向-10W-N-K-否TQC-2400CI全向天线-2.4~2.483GHz-5.5dBi-垂直极化-50W-SMA-RP-否TDJ-2400IA(-45)定向天线,2.4~2.5GHz,15dBi,72deg,负45度,100W,N-K,是定向天线,2.4~2.5GHz,15±1dBi,30±3deg,垂直极化,100W,N-SL14011AK,否定向天线,2.4~2.5GHz,10±1dBi,55±3deg,垂直极化,100W,N-SL14166AK,否H3C 无线局域网5.8GHz天线组件-全向&定向天线-802.11a定向天线-5725~5850MHz-17dBi-25deg-垂直-50W-0r-N-TDJ-DBS5800-17Female-自带支架全向天线-5725~5850MHz-12dBi-垂直-12dBi-5W-0r-N(female) TQJ-5800-12-T0-自带支架定向天线-5.725~5.85GHz-29dBi-6度-垂直或水平-100W-N-K-TDJ-5800P6否SL13089A全向天线-5.725~5.875GHz-5dBi-垂直极化-全向-100W-N-K-否定向天线-2.4~2.5&5.15~5.85GHz-12&15dBi-45&20度-垂直极TDJ-2458BKC化-50W-N-K-否定向天线-2.4~2.5&5.15~5.85GHz-2.5&4.5dBi-360度-垂直极TQJ-2458XTJ1化-50W-N-K-否TDJ-5158BKT60-2定向天线-5150-5850MHz-17dBi-60°-垂直极化-50W-N型H3C 无线终端设备发货附件一次电源-0degC-40degC-100V-240V-48V/0.5A-AC电源线可拆FSP025-1AD207A卸CAB-PGND-Pwr-3m外部电源线-机箱PGND-12AWG-3m-(OT6-4)CAB-RF-0.2m-SMA射频电缆-0.2m-(SFF50-3)-(N50直公 to SMA50直母)CAB-RF-1.83m-(2*NSM+RG8/U)射频电缆-1.83m-50ohm-N50直公-(COAX-RG8/U)-N50直公CAB-RF-4.5m-(2*NSM+RG8/U)射频电缆-4.5m-50ohm-N50直公-(COAX-RG8/U)-N50直公CAB-RF-10m-(2*NSM+RG8/U)射频电缆-10m-50ohm-N50直公-(COAX-RG8/U)-N50直公射频电缆-1.83m-50ohm-N50直公-(COAX-RG8/U)-反极性SMA CAB-RF-1.83m-(N+RG8+SMA)直母射频电缆-6.1m-50ohm-N50直公-(COAX-RG8/U)-反极性SMA直CAB-RF-6.1m-(N+RG8+SMA)母射频同轴连接器-N-50ohm-直式-母-配接带N型头的电缆-双阴BNC-RF-N-50-KK转接器,外壳镀三元合金射频同轴连接器-N-50ohm-直式-公-配接N型接头的电缆-双阳N-50JJ转接器信号避雷器-2.5KA@8/20us-300V@Line-Earth-10/100M PoE-POE-MHRJ45&48VDC JACKMHT6000-N-1天馈避雷器-10KA-20V-2.4~6.0GHz-100W-N-F/N-MSLPS-2504无源分路器-2G/3G-1分4功分器-800~2500MHz-N(F)-SLPS-2503无源分路器-一分三-微带线-800~2500MHz-N/female-无源SL21357B无源分路器-WLAN/3G-1分2功分器-1700~2500MHz-N(F)N-50JR负载-0~8GHz-50ohm-<1.25-2W-N MalePSMA-50KR负载-DC~12.4GHz-50ohm-<=1.25-1W-RSMA FemaleSFP-FE-BX15-U-SM1310SFP模块,-40~85℃,1310nm,15km,LCOP-DLC-10m-S光纤连接器-DLC(GM-8T)-SC*2-单模-7mm-10mEWPA-IM壁挂组件-WA2200OANT-2.4/5.8G H3C WA2200 室外天线安装套件OP-A H3C WA2200,室外电源安装套件EWP-WA2200-WOU H3C WA2200-无线局域网接入点室外单元模块CB-2412/2462MHz合路器-WLAN-2412/2462MHz-NFCAB-AC Pwr-5m-PS4M AC电源线-5m-(PI直公)-(227IEC53 RVV1.0^2(3C))-(PS4公) FSP025-1ADF07B一次电源--30℃-55℃-90VAC-264VAC-48V/0.52AH3C无线控制器用SFP模块SFP-GE-LH40-SM1310光模块-SFP-GE-单模模块-(1310nm,40km,LC)SFP-GE-LH40-SM1550光模块-SFP-GE-单模模块-(1550nm,40km,LC)SFP-GE-LH70-SM1550光模块-SFP-GE-单模模块-(1550nm,70km,LC)SFP-GE-SX-MM850-A光模块-SFP-GE-多模模块-(850nm,0.55km,LC)SFP-GE-LX-SM1310-A光模块-SFP-GE-单模模块-(1310nm,10km,LC)SFP-GE-LX-SM1310-BIDI光模块-SFP千兆BIDI光模块-TX1310/RX1490,10km,LCSFP-GE-LX-SM1490-BIDI光模块-SFP千兆BIDI光模块-TX1490/RX1310,10km,LCXFP-LX-SM1310光模块-XFP-10G-单模模块-(1310nm,10km,LC)XFP-SX-MM850光模块-XFP-10G-多模模块-(850nm,300m,LC)27,000.00XFP-LH40-SM1550-F1XFP万兆光模块(1550nm,40km,LC)H3C 有线无线一体化交换机设备H3C WX3024-PoEP-24端口千兆(4 SFP Combo+Slot插槽+PoE EWP-WX3024-POEP-H3Plus)有线无线一体化交换机LIS-WX-12有线无线一体化交换机license费用-管理12APH3C WX3010-PoEP-10端口千兆(8GE-T+2SFP)有线无线一体化EWP-WX3010-POEP-H3交换机1个WX3010有线无线一体化交换机捆绑10个WA2210-AG-FIT EWP-Z2-1无线局域网室内型AG单频双模接入点1个WX3024有线无线一体化交换机捆绑10个WA2210-AG-FIT EWP-Z2-2无线局域网室内型AG单频双模接入点3个WX3024有线无线一体化交换机捆绑10个WA2210-AG-FIT EWP-Z2-3无线局域网室内型AG单频双模接入点H3C WX3008-PoEP-8端口千兆(8GE-T+PoE Plus)有线无线一体EWP-WX3008-POEP-H3化交换机H3C 有线无线一体化交换机选配模块自带一个FLATPACK 1500电源模块和5根电缆的RPS冗余电源AC-RPS1000-A3(AC-RPS1000-A3,H3C面板),2个槽位可插2个电源模块CAB-RPS PoE-2m-JD5RPS电源线-2.0m-(大插头)-(SJTW2芯12AWG黑)-(大插头)LS5M1XP1PB H3C S5100EI 单端口万兆以太网光接口板(XFP)LS5-FL-B安装弯角组件H3C WA2600-主机EWP-WA2610E-AGN-FITH3C WA2610E-AGN 802.11n无线局域网增强型2.4/5GHz单频双模接入点-FITEWP-WA2620E-AGN-FITH3C WA2620E-AGN 802.11n无线局域网增强型2.4&5GHz双频双模接入点-FITEWP-WA2610E-AGNH3C WA2610E-AGN 802.11n无线局域网增强型2.4/5GHz单频双模接入点EWP-WA2620E-AGNH3C WA2620E-AGN 802.11n无线局域网增强型2.4&5GHz双频双模接入点EWP-WA2620-AGNH3C WA2620-AGN 802.11n无线局域网室内型2.4/5GH双频接入点EWP-WA2620-AGN-FITH3C WA2620-AGN 802.11n无线局域网室内型2.4/5GH双频接入点-FITEWP-WA2612-AGN-FITH3C WA2612-AGN 802.11n无线局域网室内型2.4/5GHz单频接入点-FITEWP-WA2612-AGNH3C WA2612-AGN 802.11n无线局域网室内型2.4/5GHz单频接入点EWP-WA2610-AGN-FITH3C WA2610-AGN 802.11n无线局域网室内型2.4/5GHz单频接入点-FITEWP-WA2610-AGNH3C WA2610-AGN 802.11n无线局域网室内型2.4/5GHz单频接入点H3C WA2600-天线TQJ-2458MIC×6全向天线-2.4G~2.5GHz,5.15G~5.85GHz-2.5dBi@2.4G,4.5dBi@5G-全向-50W-RPSMA-吸顶安装内置6天线全向天线-2.4G~2.483GHz,5.15G~5.85GHz-TQJ-2458MIK×32.5dBi@2.4G,4dBi@5G-全向-50W-RPSMA-吸顶安装内置3天线H3C WA2600-发货附件信号避雷器-3KA@8/20us-350V@Line-Ground-33.6W-1000M POE-3PoE-RJ45&48VDC JACKH3C 11n无线网卡EWP-WN612H3C WN612-11n 双频USB无线网卡无线控制器选配电源线直流电源线-5m-6mm^2-(2*OT6-4)-(227IEC02-6^2蓝CAB-DC Pwr-5m+227IEC02-6^2黑)-(2*OT6-6)直流电源线-10m-10mm^2-(2*OT10-4)-(227IEC02-10^2蓝CAB-DC Pwr-10m+227IEC02-10^2黑)-(2*OT10-6)外部直流电源线-20m-5.3mm^2-蓝/黑-(2*OT6-4)-(10UL10455 CAB-DC Pwr-20m-2*(OT+T6)蓝+10UL10455黑)-(2*T6^2B)。
宁盾WIFI认证平台结合H3C无线认证配置指南V2.0版20149目录一、宁盾WIFI认证平台简介 (2)1、平台构架 (2)2、平台登录方式 (2)二、认证配置 (3)1、Portal认证配置流程 (3)2、新增商户 (4)3、添加设备 (5)4、H3C WX无线控制器设备配置 (7)5、认证方式配置 (8)5.1、短信认证 (8)5.2、微信认证 (8)5.3、用户名 (11)三、页面管理 (13)四、调查问卷配置 (16)五、策略控制 (17)一、宁盾WIFI认证平台简介1、平台构架2、平台登录方式浏览器登录WIFI个性化平台http://X.X.X.X:8080（X.X.X.X为服务器IP，默认端口8080），平台管理员admin,默认密码为admin,商户自助管理平台帐号密码为热点管理员，由WIFI集中接入平台统一配置分配。
（浏览器建议IE9+，或Firefox、Chrome等）IE下载链接：/china/windows/IE/upgrade/index.aspxMozilla Firefox下载链接：/zh-CN/firefox/new/Google Chrome下载链接：/intl/zh-CN/chrome/browser/二、认证配置1、Portal认证配置流程新增商户—>添加设备(—>添加SSID或AP Group)并分配给商户—>设备配置—>选择并配置认证方式2、新增商户在集中接入管控平台【商户列表】点击【新增商户+】，编辑商户名称、缩写选择商户类型。
为商户分配管理员：在商户列表内选中商户，点击操作栏内【配置管理员】，为商户设定管理员账户（该账户只允许登录商户自助管理平台）。
3、添加设备添加BRAS/AC/胖AP设备：添加SSID或AP Group并分配给商户，如添加SSID：添加AP Group(胖AP不支持AP Group)：说明：AP Group的配置就是将位于不同位置的AP按区域分组，AP Group可包含一个或若干个AP，即添加AP分组后在AP分组下可以添加一个或若干个AP的MAC关联AP。
华三--H3C无线控制器与无线终端设备H3C WX5002无线控制器与中端交换机用插板EWP-WX5002-64-H32端口千兆Combo无线控制器(支持64AP)LIS-WX-32无线控制器license费用-管理32APEWP-WX5004-H3H3C WX5004-4端口千兆Combo无线控制器LSKM2150A150W 交流电源模块LSWM1WCM10H3C S5800 系列-无线功能模块-OSM SlotLSWM1WCM20H3C S58 系列-无线功能模块-接口模块扩展插槽LSPM2150D H3C S5500 150W 直流电源模块H3C WX6103无线控制器与插板模块EWP-WX6103-H3H3C WX6103 无线控制器主机LSQM1WCMB0S7500E 无线控制器业务板模块EWPXM1WCMB0WX6103 无线控制器主控板模块EWPXM1G24XA024端口千兆无线控制器接口板(Combo+Slot插槽) EWPXM1FWA0H3C WX6103-EWPXM1FWA0-无线安全业务板模块LSRM1WCM2A1S9500E 无线控制器业务板H3C WX6103无线控制器配置模块LSQM1AC650H3C PSR650A 交流电源模块,650WLSQM1DC650H3C PSR650D 直流电源模块,650WEWPXM1XP2P H3C WX6103-2端口万兆以太网XFP光接口模块EWPXM1XP1P H3C WX6103-1端口万兆以太网XFP光接口模块LIS-WX-128无线控制器license费用-管理128APH3C WA1208E-主机EWP-WA1208E-GP无线局域网单G模块大功率接入点EWP-WA1208E-GP-FIT无线局域网单G模块大功率接入点-FITH3C无线局域网接入点设备EWP-WA2110-AG-FIT H3C WA2110-AG-无线局域网AG双模单频可管理型接入点-FIT H3C WA2200-主机EWP-WA2210-AG H3C WA2210-AG 无线局域网室内型AG单频双模接入点EWP-WA2220-AG H3C WA2220-AG 无线局域网室内型AG双频双模接入点EWP-WA2220E-AG H3C WA2220E-AG 无线局域网增强型AG双频双模接入点H3C WA2220X-AGP 无线局域网室外型AG双频双模2.4GHz大功EWP-WA2220X-AGP率接入点EWP-WA2220E-AG-T H3C WA2220E-AG-T-车载无线接入点(MR)H3C WA2210X-GE-无线局域网室外增强型802.11b/g单频双模EWP-WA2210X-GE接入点EWP-WA2220X-AGE H3C WA2220X-AGE-无线局域网室外增强型AG双频双模接入点H3C WA2210E-GE,无线局域网增强型802.11b/g单频双模接入EWP-WA2210E-GE点EWP-WB2320X-AGE H3C WB2320X-AGE,无线网桥设备EWP-WA2200-WOU H3C WA2200-无线局域网接入点室外单元模块EWP-WA2210-AG-FIT H3C WA2210-AG 无线局域网室内型AG单频双模接入点-FIT EWP-WA2220-AG-FIT H3C WA2220-AG 无线局域网室内型AG双频双模接入点-FIT EWP-WA2210X-GE-FIT H3C WA2210X-GE-无线局域网室外增强型802.11b/g单频双模接入点-FITEWP-WA2220X-AGP-FITH3C WA2220X-AGP 无线局域网室外型AG双频双模2.4GHz大功率接入点-FITEWP-WA2220X-AGE-FITH3C WA2220X-AGE-无线局域网室外增强型AG双频双模接入点-FITEWP-WA2210E-GE-FITH3C WA2210E-GE-无线局域网增强型802.11b/g单频双模接入点-FITEWP-WA2220E-AG-FIT H3C WA2220E-AG 无线局域网增强型AG双频双模接入点-FIT EWP-WB2320X-AGE-FIT H3C WB2320X-AGE-无线网桥设备-FITEWP-WH2530X-DAG-FIT H3C WH2530X-DAG-无线Mesh设备-FITH3C 无线局域网2.4GHz天线组件-全向&定向天线-802.11b/gTQJ-SA800/2500-3全向天线-824~960/1710~2500MHz-3dBi-垂直-360DEG-50W-0r-N(F)-是TQJ-2400-11-T2全向天线-2400-2500MHz-11dBi-垂直极化-150W-2r-N型母头-自带支架TDJ-SA2400-11-90定向天线-2400~2500MHz-11dBi-90deg-Vertical--0r-300W-with support-N(female)-0.28mTQJ-2400BKF-Y定向天线-2.4~2.483GHz-8.5dBi-80度-垂直极化-50W-N-K-否SL13090A全向天线-2.4~2.5GHz-5dBi-垂直极化-全向-10W-N-K-否TQC-2400CI全向天线-2.4~2.483GHz-5.5dBi-垂直极化-50W-SMA-RP-否TDJ-2400IA(-45)定向天线,2.4~2.5GHz,15dBi,72deg,负45度,100W,N-K,是SL14011A定向天线,2.4~2.5GHz,15±1dBi,30±3deg,垂直极化,100W,N-K,否定向天线,2.4~2.5GHz,10±1dBi,55±3deg,垂直极SL14166A化,100W,N-K,否H3C 无线局域网5.8GHz天线组件-全向&定向天线-802.11a定向天线-5725~5850MHz-17dBi-25deg-垂直TDJ-DBS5800-17-50W-0r-N-Female-自带支架全向天线-5725~5850MHz-12dBi-垂直TQJ-5800-12-T0-12dBi-5W-0r-N(female)-自带支架定向天线-5.725~5.85GHz-29dBi-6度-垂直或水平-100W-N-K-TDJ-5800P6否全向天线-5.725~5.875GHz-5dBi-垂直极化-全向-100W-N-K-SL13089A否定向天线-2.4~2.5&5.15~5.85GHz-12&15dBi-45&20度-垂直极TDJ-2458BKC化-50W-N-K-否定向天线-2.4~2.5&5.15~5.85GHz-2.5&4.5dBi-360度-垂直极TQJ-2458XTJ1化-50W-N-K-否TDJ-5158BKT60-2定向天线-5150-5850MHz-17dBi-60°-垂直极化-50W-N型H3C 无线终端设备发货附件一次电源-0degC-40degC-100V-240V-48V/0.5A-AC电源线可拆FSP025-1AD207A卸CAB-PGND-Pwr-3m外部电源线-机箱PGND-12AWG-3m-(OT6-4)CAB-RF-0.2m-SMA射频电缆-0.2m-(SFF50-3)-(N50直公 to SMA50直母)CAB-RF-1.83m-(2*NSM+RG8/U)射频电缆-1.83m-50ohm-N50直公-(COAX-RG8/U)-N50直公CAB-RF-4.5m-(2*NSM+RG8/U)射频电缆-4.5m-50ohm-N50直公-(COAX-RG8/U)-N50直公CAB-RF-10m-(2*NSM+RG8/U)射频电缆-10m-50ohm-N50直公-(COAX-RG8/U)-N50直公射频电缆-1.83m-50ohm-N50直公-(COAX-RG8/U)-反极性SMA直CAB-RF-1.83m-(N+RG8+SMA)母射频电缆-6.1m-50ohm-N50直公-(COAX-RG8/U)-反极性SMA直CAB-RF-6.1m-(N+RG8+SMA)母射频同轴连接器-N-50ohm-直式-母-配接带N型头的电缆-双阴BNC-RF-N-50-KK转接器,外壳镀三元合金射频同轴连接器-N-50ohm-直式-公-配接N型接头的电缆-双阳N-50JJ转接器信号避雷器-2.5KA@8/20us-300V@Line-Earth-10/100MPOE-MHPoE-RJ45&48VDC JACKMHT6000-N-1天馈避雷器-10KA-20V-2.4~6.0GHz-100W-N-F/N-MSLPS-2504无源分路器-2G/3G-1分4功分器-800~2500MHz-N(F)-SLPS-2503无源分路器-一分三-微带线-800~2500MHz-N/female-无源SL21357B无源分路器-WLAN/3G-1分2功分器-1700~2500MHz-N(F)N-50JR负载-0~8GHz-50ohm-<1.25-2W-N MalePSMA-50KR负载-DC~12.4GHz-50ohm-<=1.25-1W-RSMA FemaleSFP-FE-BX15-U-SM1310SFP模块,-40~85℃,1310nm,15km,LCOP-DLC-10m-S光纤连接器-DLC(GM-8T)-SC*2-单模-7mm-10mEWPA-IM壁挂组件-WA2200OANT-2.4/5.8G H3C WA2200 室外天线安装套件OP-A H3C WA2200,室外电源安装套件EWP-WA2200-WOU H3C WA2200-无线局域网接入点室外单元模块CB-2412/2462MHz合路器-WLAN-2412/2462MHz-NFCAB-AC Pwr-5m-PS4M AC电源线-5m-(PI直公)-(227IEC53 RVV1.0^2(3C))-(PS4公) FSP025-1ADF07B一次电源--30℃-55℃-90VAC-264VAC-48V/0.52AH3C无线控制器用SFP模块SFP-GE-LH40-SM1310光模块-SFP-GE-单模模块-(1310nm,40km,LC)SFP-GE-LH40-SM1550光模块-SFP-GE-单模模块-(1550nm,40km,LC)SFP-GE-LH70-SM1550光模块-SFP-GE-单模模块-(1550nm,70km,LC)SFP-GE-SX-MM850-A光模块-SFP-GE-多模模块-(850nm,0.55km,LC)SFP-GE-LX-SM1310-A光模块-SFP-GE-单模模块-(1310nm,10km,LC)SFP-GE-LX-SM1310-BIDI光模块-SFP千兆BIDI光模块-TX1310/RX1490,10km,LCSFP-GE-LX-SM1490-BIDI光模块-SFP千兆BIDI光模块-TX1490/RX1310,10km,LCXFP-LX-SM1310光模块-XFP-10G-单模模块-(1310nm,10km,LC)XFP-SX-MM850光模块-XFP-10G-多模模块-(850nm,300m,LC)27,000.00XFP-LH40-SM1550-F1XFP万兆光模块(1550nm,40km,LC)H3C 有线无线一体化交换机设备H3C WX3024-PoEP-24端口千兆(4 SFP Combo+Slot插槽+PoE EWP-WX3024-POEP-H3Plus)有线无线一体化交换机LIS-WX-12有线无线一体化交换机license费用-管理12APH3C WX3010-PoEP-10端口千兆(8GE-T+2SFP)有线无线一体化交EWP-WX3010-POEP-H3换机1个WX3010有线无线一体化交换机捆绑10个WA2210-AG-FIT EWP-Z2-1无线局域网室内型AG单频双模接入点1个WX3024有线无线一体化交换机捆绑10个WA2210-AG-FIT EWP-Z2-2无线局域网室内型AG单频双模接入点3个WX3024有线无线一体化交换机捆绑10个WA2210-AG-FIT EWP-Z2-3无线局域网室内型AG单频双模接入点H3C WX3008-PoEP-8端口千兆(8GE-T+PoE Plus)有线无线一体EWP-WX3008-POEP-H3化交换机H3C 有线无线一体化交换机选配模块自带一个FLATPACK 1500电源模块和5根电缆的RPS冗余电源AC-RPS1000-A3(AC-RPS1000-A3,H3C面板),2个槽位可插2个电源模块CAB-RPS PoE-2m-JD5RPS电源线-2.0m-(大插头)-(SJTW2芯12AWG黑)-(大插头) LS5M1XP1PB H3C S5100EI 单端口万兆以太网光接口板(XFP)LS5-FL-B安装弯角组件H3C WA2600-主机H3C WA2610E-AGN 802.11n无线局域网增强型2.4/5GHz单频双EWP-WA2610E-AGN-FIT模接入点-FITH3C WA2620E-AGN 802.11n无线局域网增强型2.4&5GHz双频双EWP-WA2620E-AGN-FIT模接入点-FITH3C WA2610E-AGN 802.11n无线局域网增强型2.4/5GHz单频双EWP-WA2610E-AGN模接入点H3C WA2620E-AGN 802.11n无线局域网增强型2.4&5GHz双频双EWP-WA2620E-AGN模接入点H3C WA2620-AGN 802.11n无线局域网室内型2.4/5GH双频接入EWP-WA2620-AGN点H3C WA2620-AGN 802.11n无线局域网室内型2.4/5GH双频接入EWP-WA2620-AGN-FIT点-FITH3C WA2612-AGN 802.11n无线局域网室内型2.4/5GHz单频接EWP-WA2612-AGN-FIT入点-FITH3C WA2612-AGN 802.11n无线局域网室内型2.4/5GHz单频接EWP-WA2612-AGN入点EWP-WA2610-AGN-FITH3C WA2610-AGN 802.11n无线局域网室内型2.4/5GHz单频接入点-FITEWP-WA2610-AGNH3C WA2610-AGN 802.11n无线局域网室内型2.4/5GHz单频接入点H3C WA2600-天线TQJ-2458MIC×6全向天线-2.4G~2.5GHz,5.15G~5.85GHz-2.5dBi@2.4G,4.5dBi@5G-全向-50W-RPSMA-吸顶安装内置6天线TQJ-2458MIK×3全向天线-2.4G~2.483GHz,5.15G~5.85GHz-2.5dBi@2.4G,4dBi@5G-全向-50W-RPSMA-吸顶安装内置3天线H3C WA2600-发货附件POE-3信号避雷器-3KA@8/20us-350V@Line-Ground-33.6W-1000MPoE-RJ45&48VDC JACKH3C 11n无线网卡EWP-WN612H3C WN612-11n 双频USB无线网卡无线控制器选配电源线CAB-DC Pwr-5m直流电源线-5m-6mm^2-(2*OT6-4)-(227IEC02-6^2蓝+227IEC02-6^2黑)-(2*OT6-6)CAB-DC Pwr-10m直流电源线-10m-10mm^2-(2*OT10-4)-(227IEC02-10^2蓝+227IEC02-10^2黑)-(2*OT10-6)CAB-DC Pwr-20m-2*(OT+T6)外部直流电源线-20m-5.3mm^2-蓝/黑-(2*OT6-4)-(10UL10455蓝+10UL10455黑)-(2*T6^2B)。
新华三集团杭州总部杭州市滨江区长河路466号邮编:Copyright © 2020新华三集团 保留一切权利CN-201030-20200508-BR-SD-V1.0免责声明：虽然新华三集团试图在本资料中提供准确的信息，但不保证本资料的内容不含有技术性误差或印刷性错误，为此新华三集团对本资料中信息的准确性不承担任何责任。
新华三集团保留在没有任何通知或提示的情况下对本资料的内容进行修改的权利。
新华三网络产品手册无线物联网H3C iBox580 G2物联网业务一体机H3C IG530物联网业务网关/业务板H3C IG4100-L室内型LoRa网关H3C IG4300-L-R室外型LoRa网关H3C IG4500-L基站型LoRa网关H3C IG4510-L基站型LoRa网关H3C IG4520-L基站型LoRa网关H3C IN4500-L物联网终端设备H3C T320系列室内型物联网网关/接入单元H3C T320系列工业级物联网接入单元H3C T300系列室内型物联网接入单元H3C T300系列室外型物联网接入单元 H3C WA5320X-L室外全融合物联网关0205081013151720222730333501WLANH3C WX5500H系列新一代企业级核心多业务无线控制器H3C WX3500H系列新一代企业级核心多业务无线控制器H3C WX2500H系列新一代企业级核心多业务无线控制器H3C WX2508H-PWR-LTE新一代企业级多业务无线控制器H3C WX1804H-PWR 新一代企业级多业务无线控制器H3C 新一代全系列无线控制业务插卡H3C WBC560多业务无线控制器H3C WBC580新一代多业务无线控制器H3C WA6600系列802.11ax无线接入设备6172 8393104114125137148H3CWA6500、6300系列802.11ax无线接入H3C WA5500系列802.11ac无线接入设备H3C WA5300系列802.11ac无线接入设备H3C UAP系列802.11ac无线接入设备H3C终结者系列无线接入设备H3C WA6600X系列室外802.11ax无线接入设备 H3C WA5600X系列室外802.11ac无线接入设备17 H3C WA5300X系列室外802.11ac无线接入设备17221423227429236837938460移动通信核心网系列H3C EPC3108演进型分组核心网H3C vEPC3200虚拟化演进型分组核心网基站系列H3C BBU3100分布式基带单元H3C BBU3120分布式基带单元H3C RRU3184分布式基带单元边缘分流网关H3C vMEGW3200移动边缘分流网关终端系列H3C CPE3200-18室外型用户终端设备4345 485053 55 5742智联接 绘未来G2物联网业务一体机是新华三技术有限公司（H3C）自主研发的集成物联网设备管理及业务应用的融合式设备。
H3C WX5002&WX6100系列无线控制器
1 产品简介
H3C WX5002系列和WX6100系列无线控制器（AC，Access Controller）是华三通信技术有限公司（H3C）自主开发的系列无线控制器，提供了丰富的有线数据和无线数据的处理功能，集精细的用户控制管理、完善的RF管理及安全机制、快速漫游、超强的QoS及IPv4&IPv6等多功能于一体。
其中WX5002系列适用于中小型企业无线网络部署，WX6100系列适用于中大型企业或无线城域网的部署。
H3C公司使用创新的基于认证的组网来提供网络服务，这种方法基于用户身份而非端口或设备，以便跨越整个网络实现移动性和安全性。
当用户漫游网络时，通过WLAN网络范围内的无线控制器的信息交换，以实现在整个网络范围内执行一致的访问和安全策略。
同时采用WPA/WPA2和802.1X认证结合的AES、TKIP以及WEP加密等功能增强了网络安全。
H3C WX5002和WX6100系列无线控制器与H3C FIT AP配合组网，可以方便的部署于任何现有的二层网络或三层网络之中，控制器和AP通过IETF制定的CAPWAP协议进行互联而无需针对现在有网络进行重新配置。
产品视图如下：
WX5002系列设备外观图WX6103系列设备外观图
2 产品特点
提供对802.11n AP的管理
H3C WX5002和WX6100无线控制器在支持对传统802.11a/b/g AP管理的同时，还可以与H3C基于802.11n协议的WA2600系列AP配合组网，从而提供相当于传统802.11a/b/g网络
6倍以上的无线接入速率，能够覆盖更大的范围，使无线多媒体应用成为现实。
●提供灵活的数据转发方式
支持集中式转发和分布式转发。
单一的集中式转发，AC虽然能对报文进行全面控制，但所有的无线业务流都要到AC进行统一处理，使得AC的转发能力很容易成为瓶颈。
特别是当通过广域网方式转发时，AP作为数据接入设备部署在分支机构，而无线控制器部署在总部，所有用户数据由AP发送到无线控制器，再由无线控制器进行集中转发，导致转发效率低下。
甚至当802.11n出现时，一个AP的业务报文流量高达300M之多，AC的处理性能更加成为无线系统的瓶颈。
当采用分布式转发时，报文在AP上直接转化为有线格式的报文，并不经过AC，能够实现无线报文的宽带接入。
H3C WX5002和WX6100无线控制器，支持两种转发方式，用户可以根据需要，给SSID设置转发的类型。
●提供QoS Profile
在基于用户授权方式的网络管理中，用户通过认证，即获得访问网络的权限。
授权包括控制用户可访问的网络范围，以及用户可获得的网络服务质量，如访问带宽、访问优先级。
在用户移动的网络中或大型网络中，为了方便网管人员开展日常的管理工作，QoS Profile 特性提供了一种更模块化、更简单的管理方式。
管理人员将一组基于用户群或特殊用户定制的策略配置在各个用户的profile中，并且为每个用户群或特殊用户预先分配各自的profile，用户认证上线时，在用户上线的端口动态下发profile配置，使该用户能动态获得其可以访问的网络范围，访问带宽以及访问优先级；在用户下线时，取消该用户在这个端口上的配置，自动关闭该端口的特殊访问权限。
QoS Profile中可以下发的配置包括ACL、QoS（优先级、带宽限速、802.1p和DSCP标记）、VLAN。
●提供基于AP位置的用户接入控制
出于安全性或计费等的考虑，系统管理员可能希望控制无线用户接入到网络中的位置。
H3C WX5002和WX6100无线控制器支持基于AP的用户接入控制。
当无线用户接入网络时，可以通过认证服务器向AC下发允许用户接入的AP列表，在AC上进行接入控制，从而达到限制无线用户只能接入到指定位置的AP的目的。
●提供精细的无线用户管理
基于MAC的认证接入控制方式，不但可以使得客户在AAA服务器上对用户组进行权限的配置和修改，同时支持对具体用户的权限的配置，这种精细的用户权限控制大大增强了无线网络的可用度，网管人员可以轻松通过该方式对不同级别的人或人群进行接入权限分配。
基于MAC的VLAN同样也是H3C WX5002和WX6100无线控制器的一大特色，在控制策略
上，管理员可以把相同性质的用户（MAC）划分到同一个VLAN，同时在控制器上基于VLAN 配置安全策略，这样做既可以简化系统配置，又可以做到用户级粒度的精细管理。
3 产品规格
4 组网应用
1、有线无线一体化移动网组网应用
从用户角度出发，综合考虑网络的部署、应用、维护三个层面，H3C推出了有线无线一体化移动网解决方案。
该方案在硬件、安全、管理方面的先进理念，使得整网具备更高的系统容量、性能及可靠性。
该方案兼顾用户网络投资和有线无线网络融合应用，解决了现阶段许多用户希望在现有网络系统上搭建无线网络的需求。
其特色在于基于交换机的无线控制器插卡，只要在交换机框中插入无线控制器插卡，便能实现从有线网络到无线网络的平滑升级，避免了重新购置独立的无线控制器，有效降低硬件成本的投入。
利用有线无线网络的互通性，在保障用户原有投资的前提下，使无线网络与原有的有线网络更有效地进行整合，利用已有的有线设备来拓展无线业务，实现无线接入的增值。
而其交换机背板提供的稳定可靠的高带宽链路，进一步提升了网络性能，实现了更为顺畅的有线无线一体化应用，支撑企业业务的稳定运行。
该方案提供集中式管理架构和统一的网管系统，能够保证设备互通性，帮助用户轻松配置无线网络，实现高效管理。
同时，基于开放架构的一体化移动网解决方案，实现了安全策略的统一集中部署，减少了维护和管理的工作量。
在一体化硬件的基础上，更能够充分发挥无线控制器处理性能高、能力强的优势，能够部署一些复杂的安全策略。
目前，H3C有线无线一体化移动网解决方案也已成功应用于数字化医疗、教育、交通、
金融、能源等众多领域。
有线无线一体化移动网组网图
有线无线一体化移动网解决方案的特点是
●一体化硬件
通过在有线交换机框中插入无线控制器插卡实现一体化硬件，从而降低硬件部署成本，全面提升整网性能、实现无线接入的增值。
●一体化管理
无需重新搭建IT管理平台，与有线网络采用同一套设备管理（iMC）和用户管理（CAMS），管理界面统一。
●一体化安全
采用与有线网络统一的端点准入解决方案（EAD），使得安全管理策略统一；通过在交换机中插入专业的安全插卡，实现端到端的深度检测及控制。
2、地铁应用无线接入解决方案
地铁应用无线接入解决方案为无线控制器的另外一个典型的应用，在该应WX5002和WX6100系列无线控制器和AP组成的无线网络负责地铁列车运行的控制信号的可靠传送。
列车控制信号通过有线网络经轨旁AP传送到车载AP，车载AP再将该信号传送到连接在车载网络上的列车控制系统中。
由于无线网络传送的列车控制信号负责控制列车的启动，加速、停车等行为，因此必需保证传送信号的网络的可靠性和设备故障以后的网络快速自愈能力。
在地铁应用无线接入解决方案中采用两台无线控制器控制轨旁AP，这两台无线控制器一台作为主设备另外一台作为备份设备，轨旁的AP会同时和两个无线控制器建立CAPWAP链路，但只有和主设备建立的CAPWAP链路处于工作状态。
当主控制器异常down机时，备份控制器和主控制器之间的心跳检测机制可以保证在100毫秒之内检测到主设备的异常，并通知轨旁AP将主背CAPWAP链路切换，保证控制信号的不间断传送。
地铁应用无线接入解决方案
5 定购信息。
