教你如何看结构施工图（一）
土建图纸中结构施工图是主体结构的依据，建筑物的钢筋配筋、梁、柱、板都由结构图来展现给大家，我们在看结构图纸时一定要结合建筑施工图来进行学习，在施工过程中要还要配合水电安装施工图纸，共同合作来完成现场施工。
下面我们来一起学习结构施工图：
常用构件代号
感谢大家的支持，这两天因为有其他事情，所以编辑的不是很详细，请大家见谅，近期我将针对大家提出的问题单独做成一期文章，将建筑施工、结构施工、钢筋大样图、脚手架等进行分期编辑给大家，供大家参考，您存在什么问题都可在评论中提出，我会为大家解答，再次感谢您的支持，小编将再接再厉，希望我的文章能帮助到您。
施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。
除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。
为此必须学会识图方法，才能收到事半功倍的效果。
（01）循序渐进拿到一份图纸后，先看什么图，后看什么图，应该有主有次。
一般是按如下顺序进行：1、仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；2、接着看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。
只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到先看说明后看图，顺序最好平立剖；查对节点和大样，建筑结构对照读”这样才能收到事半功倍的效果。
（02）记住尺寸内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。
俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。
但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。
但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。
这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。
一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉纵横轴线心中记，层高总高很重要结构尺寸要记住，构件型号别错了基础尺寸是关键，结构强度不能少梁柱断面记牢靠，门窗洞口要留好。
![看懂结构施工图就这18步[文档首发]](https://img.taocdn.com/s1/m/a9d5eb3589eb172dec63b7f4.png)
看懂构造施工图就这18步[优良文档首发]第一，关于首看构造施工图的人能够买一本11G图集，看一下列图集中的各样标明方法说明。
同时找一本施工手册查一查钢筋代号。
或许在看构造施工图时备查。
第二，把建筑施工图中的标准层平面图找出来，看一看建筑平面布局。
第三，看构造施工图中的标准层梁配筋图。
在梁配筋图中能够看到梁的散布，梁一般都是依轴线来部署的。
在每一根梁处都有标明梁的代号。
按梁的不一样代号从1找到最后的或许说最大的编号。
每一个梁的代号都能找到同样的标明的一根梁其配有详尽的配筋、梁断面尺寸标明，有的还有跨数和悬挑的标明。
经过把全部的代号的梁找出来，基本上就能看理解梁配筋图了。
关于一些不太理解的细处先放下。
看结施时要比较看一看对应的建筑平面图。
基本上是墙下就有梁，房间分开处下就有梁。
第四，梁是分框架梁、梁、联系梁的，所以要留神其差别，梁的腰筋有时是要抗扭的，也应特别注意。
梁筋标明一般采纳的是原位标明，很简单看懂。
第五，看完标准层梁配筋图后，看墙柱标准层地点图，注意有些连系梁的配筋是标明在墙柱部署图上的，并将柱部署图与梁图联合看。
达成这几步后，基本上能清楚标准层的构造了。
在看柱地点图时，能够同时看一看柱子配筋。
第六，看标准层板配筋图。
第七，将梁、柱、板配筋图中的说明看一年，包含图左上的文字说明和施工图中的各样详图（大样图）代码。
联合表记地点看。
第八，联合楼梯看标准层的楼梯配筋和与梁、墙、柱的联合。
第九，回过头去看桩基施工图、承台、地梁图。
第十，看非标准层的构造施工图和地下室的构造施工图。
第十一，看屋面构造施工图。
第十二，看水池、坡道、屋顶楼梯间、电梯间等的构造施工图。
第十三，看构造施工图总说明，认识各样施工重点。
第十四，若有审图建议和图纸会审、设计更改之类，将其比较施工图看，并注写在构造施工图上。
第十五，比较不一样楼层的构造施工图找出不一样之处。
第十六，将构造施工图带上施工现场，比较看。
第十七，看构造施工图时注意时时翻看建筑的各层平面图。

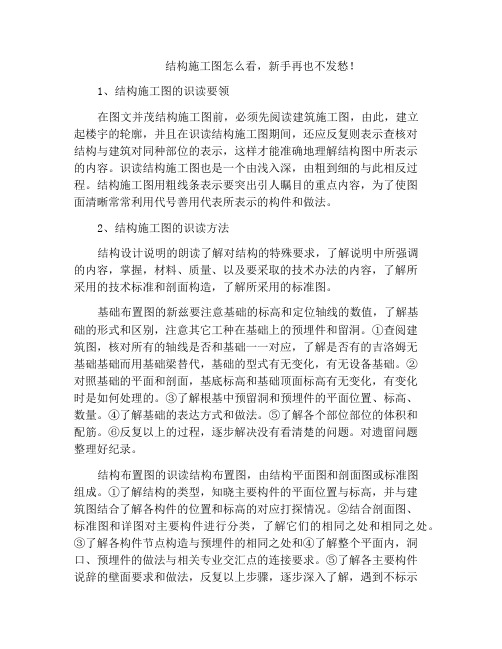

结构施工图怎么看，新手再也不发愁！1、结构施工图的识读要领在图文并茂结构施工图前，必须先阅读建筑施工图，由此，建立起楼宇的轮廓，并且在识读结构施工图期间，还应反复则表示查核对结构与建筑对同种部位的表示，这样才能准确地理解结构图中所表示的内容。
识读结构施工图也是一个由浅入深，由粗到细的与此相反过程。
结构施工图用粗线条表示要突出引人瞩目的重点内容，为了使图面清晰常常利用代号善用代表所表示的构件和做法。
2、结构施工图的识读方法结构设计说明的朗读了解对结构的特殊要求，了解说明中所强调的内容，掌握，材料、质量、以及要采取的技术办法的内容，了解所采用的技术标准和剖面构造，了解所采用的标准图。
基础布置图的新兹要注意基础的标高和定位轴线的数值，了解基础的形式和区别，注意其它工种在基础上的预埋件和留洞。
①查阅建筑图，核对所有的轴线是否和基础一一对应，了解是否有的吉洛姆无基础基础而用基础梁替代，基础的型式有无变化，有无设备基础。
②对照基础的平面和剖面，基底标高和基础顶面标高有无变化，有变化时是如何处理的。
③了解根基中预留洞和预埋件的平面位置、标高、数量。
④了解基础的表达方式和做法。
⑤了解各个部位部位的体积和配筋。
⑥反复以上的过程，逐步解决没有看清楚的问题。
对遗留问题整理好纪录。
结构布置图的识读结构布置图，由结构平面图和剖面图或标准图组成。
①了解结构的类型，知晓主要构件的平面位置与标高，并与建筑图结合了解各构件的位置和标高的对应打探情况。
②结合剖面图、标准图和详图对主要构件进行分类，了解它们的相同之处和相同之处。
③了解各构件节点构造与预埋件的相同之处和④了解整个平面内，洞口、预埋件的做法与相关专业交汇点的连接要求。
⑤了解各主要构件说辞的壁面要求和做法，反复以上步骤，逐步深入了解，遇到不标示出清楚的地方在纪录中才标出，进一步详细查找相关的图纸，并结合结构设计说明认定核实。
⑥了解其它构件的细部要求和做法，反复以上步骤，消弭记录中的疑问，确定存在的问题，整理、汇总、提出图纸中的存在的遗漏和施工中其中存在的困难，为技术导或会审图纸提供资料。
如何快速看懂结构施工图-我是如何看结构施工图的对于刚参加工作和工作很多年但不下施工现场的工程师乍一看结构施工图是有点丈二和尚摸不着头的感觉的。
其实结构施工图并不难看懂。
难就难在没有耐心和兴致看下去。
给大家介绍我看图的作法，说不定能看下去。
首先，对于首看结构施工图的人可以买一套11G101系列图集，看一下图集中的各种标注方法说明。
同时找一本施工手册查一查钢筋代号。
或者在看结构施工图时备查。
第二，把建筑施工图中的标准层平面图找出来，看一看建筑平面布局。
第三，看结构施工图中的标准层梁配筋图。
在梁配筋图中可以看到梁的分布，梁一般都是依轴线来布置的。
在每一根梁处都有标注梁的代号。
按梁的不同代号从1找到最后的或者说最大的编号。
每一个梁的代号都能找到相同的标注的一根梁其配有详细的配筋、梁断面尺寸标注，有的还有跨数和悬挑的标注。
通过把所有的代号的梁找出来，基本上就能看明白梁配筋图了。
对于一些不太明白的细处先放下。
看结施时要对照看一看对应的建筑平面图。
基本上是墙下就有梁，房间分隔处下就有梁。
第四，梁是分框架梁、梁、联系梁的，因此要留意其区别，梁的腰筋有时是要抗扭的，也应特别注意。
梁筋标注一般采用的是原位标注，很容易看懂。
第五，看完标准层梁配筋图后，看墙柱标准层位置图。
注意有些连系梁的配筋是标注在墙柱布置图上的。
并将柱布置图与梁图结合看。
完成这几步后，基本上能清楚标准层的结构了。
在看柱位置图时，可以同时看一看柱子配筋。
第六，看标准层板配筋图第七，将梁、柱、板配筋图中的说明看一年，包括图左上的文字说明和施工图中的各种详图(大样图)代码。
结合标识位置看。
第八，结合楼梯看标准层的楼梯配筋和与梁、墙、柱的结合。
第九，回过头去看桩基施工图、承台、地梁图。
第十，看非标准层的结构施工图和地下室的结构施工图。
第十一，看屋面结构施工图。
第十二，看水池、坡道、屋顶楼梯间、电梯间等的结构施工图。
第十三，看结构施工图总说明，了解各种施工要点。
结构施工图识读方法与步骤一、结构施工图的识读方法结构施工图的识读方法一般是先要弄清是什么图，然后根据图纸特点从上往下、从左往右、由外向内、由大到小、由粗到细，图样与说明对照，建施、结施、水暖电施相结合看，另外还要根据结构设计说明准备好相应的标准图集与相关资料。
二、结构施工图的识读步骤1、读图纸目录，同时按图纸目录检查图纸是否齐全，图纸编号与图名是否符合。
2、读结构总说明，了解工程概况、设计依据、主要材料要求、标准图或通用图的使用、构造要求及施工注意事项等。
3、读基础图。
4、读结构平面图及结构详图，了解各种尺寸、构件的布置、配筋情况、楼梯情况等。
5、看结构设计说明要求的标准图集。
在整个读图过程中，要把结构施工图与建筑施工图、水暖电施工图结合起来，看有无矛盾的地方，构造上能否施工等，同时还要边看边记下关键的内容，如轴线尺寸、开间尺寸、层高、主要梁柱截面尺寸和配筋以及不同部位混凝土强度等级等。
三、标准图集的阅读为加快设计、施工进度，提高质量，降低成本，经常直接采用标准图集。
1、标准图集的分类我国编制的标准图集，按其编制的单位和适用范围的情况可分为三类：（1）经国家批准的标准图集，供全国范围内使用。
（2）经各省、市、自治区等地方批准的通用标准图集，供本地区使用。
（3)各设计单位编制的图集，供本单位设计的工程使用。
全国通用的标准图集，通常采用代号“G”，或“结”表示结构标准构件类图集，用“J”或“建”表示建筑标准配件类图集。
2、标准图集的查阅方法（1）根据施工图中注明的标准图集名称、编号及编制单位，查找相应的图集。
（2）阅读标准图集的总说明，了解编制该图集的设计依据，使用范围，施工要求及注意事项等。
（3）了解该图集编号和表示方法，一般标准图集都用代号表示，代号表明构件、配件的类别、规格及大小。
（4）根据图集目录及构件、配件代号在该图集内查找所需详图。
四、钢筋混凝土框架结构与剪力墙结构施工图的识读（一）梁平法施工图的主要内容和识读步骤1、梁平法施工图的主要内容（1）图名和比例。
教你看懂结构施工图 (2013-04-17 16:51)分享到： --分类：jemy结构施工图的绘制钢筋混凝土结构构件配筋图的表示方法有三种：一、详图法。
它通过平、立、剖面图将各构件（梁、柱、墙等）的结构尺寸、配筋规格等“逼真”地表示出来。
用详图法绘图的工作量非常大。
二、梁柱表法。
它采用表格填写方法将结构构件的结构尺寸和配筋规格用数字符号表达。
此法比“详图法”要简单方便得多，手工绘图时，深受设计人员的欢迎。
其不足之处是：同类构件的许多数据需多次填写，容易出现错漏，图纸数量多。
三、结构施工图平面整体设计方法（以下简称“平法”）。
它把结构构件的截面型式、尺寸及所配钢筋规格在构件的平面位置用数字和符号直接表示，再与相应的“结构设计总说明”和梁、柱、墙等构件的“构造通用图及说明”配合使用。
平法的优点是图面简洁、清楚、直观性强，图纸数量少，设计和施工人员都很欢迎。
??10. 2 结构施工图绘制的具体内容一、图纸目录全部图纸都应在“图纸目录”上列出，“图纸目录”的图号是“G-0”。
结构施工图的“图别”为“结施”。
“图号”排列的原则是：从整体到局部，按施工顺序从下到上。
例如，“结构总说明”的图号为“G-1”（G表示“结施”），以后依次为桩基础统一说明及大样、基础及基础梁平面、由下而上的各层结构平面、各种大样图、楼梯表、柱表、梁大样及梁表。
按平法绘图时，各层结构平面又分为墙柱定位图、各类结构构件的平法施工图（模板图，板、梁、柱、剪力墙配筋图等，特殊情况下增加的剖面配筋图），并应和相应构件的构造通用图及说明配合使用。
此时应按基础、柱、剪力墙、梁、板、楼梯及其它构件的顺序排列。
二、结构总说明“结构总说明”是统一描述该项工程有关结构方面共性问题的图纸，其编制原则是提示性的。
设计者仅需打“√”，表明为本工程设计采用的项目，并在说明的空格中用0.3mm的绘图笔填上需要的内容。
必要时，对某些说明可以修改或增添。
例如支承在钢筋混凝土梁上的构造柱，钢筋锚入梁内长度及钢筋搭接长度均可按实际设计修改；单向板的分布筋，可根据实际需要加大直径或减少间距等等；图中通过说明可用K表示φ6@200、G表示φ8@200。
也可用“K6”、“K8”“K10”、“K12”依次表示直径为6、8、10、12而间距均为200mm的配筋。
有剪力墙的高层建筑宜采用“（高层）结构说明”。
三、桩基础统一说明及大样人工挖孔（冲、钻孔）灌注桩或预应力钢筋混凝土管桩一般都有统一说明及大样。
与结构总说明不同的是，图中用“×”表示不适用于本设计的内容，对采用的内容不必打“√”，同时应在空格处填上需要的内容。
桩表中的“单桩承载力设计值”是桩基础验收时单桩承载力试验的依据，宜取100kN的倍数。
确定“设计桩顶标高”时，应考虑桩台（桩帽）的厚度、地基梁的截面高度和梁顶标高、地基梁与桩台面间的预留空间、桩顶嵌入桩台的深度等因素。
图中的“不另设桩台的桩顶大样”，其“设计桩顶标高”应在施工缝处，大样上段可看作截面不扩大的桩台，应增加端部环向加劲箍及构造钢筋网，注明配筋量等。
四、基础及基础梁平面⒈基础平面与基础梁平面可合并为一图，比例可用1:100；大样图可用1:60或1:50；基础说明可用6号仿宋字体。
基础梁用双细实线表示，梁宽要按比例画。
首层内、外墙及第一跑楼梯的相应位置下均应布置基础梁；“地骨”一般只用于跨度小、高度不到顶的内部隔墙（如厕位隔墙）；按抗震设计时，一般要沿轴线在相邻基础间布置基础梁。
⒉尺寸标注尺寸线通常分为总尺寸线、柱网尺寸线、构件定位尺寸线三类。
构件定位尺寸应尽量靠近要表示的构件，位于平面中部及远端的构件应另加标注。
总尺寸及柱网尺寸、轴线符号、注写方向、圆圈大小均要符合制图标准的规定。
要注意区分主轴线和辅助轴线，凡出现在基础平面上的竖向构件的定位轴线才能编为主轴线。
边柱、角柱及梯间两侧的柱，一般以其外边缘定位，中间柱以底层柱中定位，剪力墙以墙中或不收级一侧定位，变形缝以缝两侧的双柱或墙柱净距定位，且必须采用主轴线。
层间的楼梯平台如用梁上起柱（LZ）支承，要标出小柱的定位尺寸。
基础梁的边梁按外边缘定位，中间梁一般以梁中定位，且必须采用主轴线。
基础以中心定位。
桩台的中心一般与柱中重合，对联合桩台则应使桩群的重心与荷载合力作用点重合。
同一类型桩台应选一个标出桩的相对位置。
各种受力构件（梁、柱、剪力墙等）宜在图中构件旁注上截面尺寸。
同一编号的构件可只注其中一个构件的尺寸。
⒊基础大样应画出剖面、平面、配筋图，内容详尽至满足施工要求。
在剖面图中，要正确表示双向配筋的相对位置关系，一般应将弯矩较大的一向放在外层。
对于方形桩台，为免施工时放错，应使双向配筋量相等。
⒋基础说明应包括：⑴结构总说明和桩基础统一说明中没有提及的基础做法；⑵桩台面标高、桩顶设计标高、桩的施工方法及施工要求等；⑶柱与轴线、基础梁与轴线以及基础与柱的位置关系；⑷与基础定位有关的柱、剪力墙的截面尺寸；⑸构件编号说明等。
结构图中的文字说明应尽量简短，文法要简要、准确、清楚，叙述的内容应为该图中极少数的特殊情况或者是具有代表性的大量情况。
五、各层结构平面结构平面图有两种划分方法：按“梁柱表法”绘图时，各层结构平面可分为模板图和板配筋图（当结构平面不太复杂时可合并为一图）；按“平法”绘图时，各层结构平面需分为墙柱定位图、各类结构构件的平法施工图（模板图、板配筋图以及梁、柱、剪力墙、地下室侧壁配筋图等）。
各层的“模板图”及“板配筋图”可按本节所述方法绘制。
⒈尺寸线标注：通常分为结构平面总尺寸线、柱网尺寸线、构件定位尺寸线及细部尺寸线等。
标注要求同前所述。
⒉平面图中梁、柱、剪力墙等构件的画法：原则是从板面以上剖开往下看，看得见的构件边线用细实线，看不见的用虚线。
剖到的承重结构断面应涂黑色。
凡与梁板整体连接的钢筋混凝土构件如窗顶装饰线、花池、水沟、屋面女儿墙等，必须在结构图中表示。
构件大样图应加索引。
对平面中凹下去的部分（如凹厕、孔洞等），要用阴影方法表示，并在图纸背面用红色铅笔在阴影部分轻涂。
如有凹板，应标出其相对标高及板号。
楼梯间在楼层处的平台梁板应归入楼层结构平面之内。
对梯段板及层间平台，应用交叉细实线表示，并写上“梯间”字样。
⒊绘图顺序：一般按底筋、面筋、配筋量、负筋长度、板号标志、板号、框架梁号、次梁号、剪力墙号、柱号的顺序进行。
板底、面钢筋均用粗实线表示，宜画在板的1/3处。
文字用绘图针笔书写，字体大小要均匀（可用数字模板），当受到位置限制时，可跨越梁线书写，以能看清为准。
所有直线段都不应徒手绘制。
双向板及单向板应采用表示传力方向的符号加板号表示。
在板号下中应标出板厚。
当大部分板厚度相同时，可只标出特殊的板厚，其余在本图内用文字说明。
在各层模板图中，应标出全部构件（板、框架梁、次梁、剪力墙、柱）的编号，不得以对称性等为由漏标。
过梁（GL）应编注于过梁之上的楼层平面中。
梁上起柱（LZ），要标出小柱的定位尺寸，说明其做法。
⒋底筋的画法结构平面图中，同一板号的板可只画一块板的底筋（应尽量注于图面左下角首先出现的板块），其余的应标出板号。
底筋一般不需注明长度。
绘图时应注意弯钩方向，且弯钩应伸入支座。
对常用的配筋如φ6@200、φ8@200、φ10@200等可用简记法表示，与结构总说明配合使用。
分布筋只在结构总说明中注明，图中不画出。
⒌负筋的画法同一种板号组合的支座负筋只需画一次。
如某块板的支座另一边是两块小板时，则只按其中较大的板配置负筋。
板的跨中不出现负弯矩时，负筋从支座边可伸至板的 L0/3（活载大于三倍恒载）、 L0/4（活载不大于三倍恒载）、或L0/5（端支座）。
L0为相邻两跨中较大的净跨度。
双向板两个受力方向支座负筋的长度均取短向跨度的1/4。
钢筋长度应加上梁宽并取50mm的倍数。
板的跨中有可能出现负弯矩时，板面负筋宜采用直通钢筋。
负筋对称布置时，可采用无尺寸线标注，负筋的总长度直接注写在钢筋下面；负筋非对称布置时，可在梁两边分别标注负筋的长度（长度从梁中计起）；端跨的负筋无尺寸线时直接标注的是总长度；以上钢筋长度均不包括直弯钩长。
板厚较大的悬臂板筋和直通负钢筋，均应加设支撑钢筋，并在图中注明。
⒍其他对平面图中难以画清楚的内容，如凹厕部分楼板、局部飘出、孔洞构造等，可用引出线标注，或加剖面索引、用大样图表示。
板面标高有变化时，应标出其相对标高。
砌体隔墙下的板内加筋以粗直线表示（钢筋端部不必示出弯钩），并且注明定位尺寸。
一、框架梁、柱配筋图⒈框架大样图可用1:40比例绘制。
各柱柱中、悬臂梁根部、框架梁两端及跨中各作一个剖面，均用1:20比例绘制。
⒉完整标出框架的构件尺寸及定位尺寸，并用一度尺寸线标明层高、柱高、梁顶标高。
⒊柱的纵向钢筋纵向钢筋用粗实线表示。
Ⅰ级钢筋的切断点要画弯钩；Ⅱ级钢筋的切断点用短斜线标出，并斜向钢筋一方；钢筋如采用机械连接或等强度对接焊，接点或焊点用圆点表示。
箍筋可用中粗实线表示。
⑴柱的纵筋采用机械连接或等强度对接焊时，应标出接点位置；当采用搭接连接时，要标出搭接位置及搭接长度（取50mm的倍数，以下同）；柱纵筋需要分批接驳时，应标出每次接驳的位置。
⑵柱中插筋及切断钢筋的锚固长度LaE，可采用文字说明的方法注明。
⑶顶层柱顶柱筋及梁筋的锚固做法，应在图上有所表示。
⑷柱的剖面大样中各类纵筋和箍筋要分别标注，并标明剖面尺寸。
⒋柱的箍筋⑴柱箍筋加密区范围以及加密区、非加密区、节点核芯区的箍筋做法应在图上注明；⑵箍筋按规定需采用复合箍筋时，应在柱剖面旁边用示意图表示复合箍筋的做法，并注意箍筋末端弯钩的画法。
⒌梁的纵向钢筋⑴悬臂梁负筋，应与框架梁边跨的负筋一起考虑，绘图时可根据需要进行调配，以免支座钢筋过密。
⑵梁纵筋由于构造原因不能伸入邻跨时，可将部分钢筋向下或向上锚入柱内，绘图时可根据需要调整配筋。
⑶梁的支座负筋分批切断时，在图中应分批标明切断点位置。
为便于区分钢筋，详图中宜加上钢筋编号。
⑷抗震设计时框架梁的贯通钢筋，当采用机械连接或等强度对接焊接长时，应标出接点位置；当采用两端与支座负钢筋搭接的方式或在跨中一次搭接的方式接长时，应在图纸上注明搭接位置及长度。
除贯通筋外，有时尚需增加架立筋以满足箍筋肢距的需要，此时应将贯通筋与架立筋分别标出。
⑸梁端底筋及面筋锚入柱内的锚固长度LaE，可采用文字说明的方法。
⒍梁的吊筋梁侧有集中荷载（次梁）作用时，应标出吊筋及附加箍筋的位置，并画出吊筋的大样。
⒎梁的箍筋梁端箍筋加密区的范围、加密区及非加密区的箍筋做法应在图上注明；⒏梁的腰筋梁的腰筋为按构造配置时，长度伸至梁端即可；按计算（抗扭或侧向抗弯）而设置的腰筋，其锚入柱内的长度为LaE，绘图时须注意其区别。
⒐梁剖面大样梁剖面大样中各类纵筋和箍筋要分别标注，并标明剖面尺寸。
