建筑基本识图知识一、平法图(钢筋混凝土结构施工图或简称结构施工图)(一)、梁的表示方法1、梁的集中标注(表达梁的通用数值)(1)梁编号标注①KL——表示框架梁例:KL1(4)——表示框架梁第1号,4跨,无悬挑;若是“框架梁带悬挑端”,则表示为:KL4(3A)——表示框架梁第4号,3跨,一端有悬挑,KL4(3B)——表示框架梁第4号,3跨,两端有悬挑。
其中A表示一端有悬挑、B表示两端有悬挑。
②WKL——表示屋面框架梁例:WKL1(4)——表示屋面框架梁第1号,4跨,无悬挑③KZL——表示框支梁例:KZL1(1)——表示框支梁第1号,1跨,无悬挑④L——表示非框架梁例:L3(2)——表示非框架梁第3号,2跨,无悬挑⑤XL——表示纯悬挑梁例:XL1——表示纯悬挑梁第1号。
(2)、梁的截面尺寸标注,举例如下:①普通梁截面:300×700——表示:截面宽度300㎜、截面高度700㎜;②加腋梁截面:350×700Y500×250——表示:截面宽度350㎜、截面高度700㎜、腋长500㎜、腋高250㎜。
③纯悬挑梁截面:300×700/500——表示:梁根部截面高度700㎜、端部截面高度500㎜。
④框架梁带悬挑端截面:在悬挑端进行原位标注“300×700/500”。
(3)、梁箍筋标注,举例如下:①Φ10@100/200(2)——表示:箍筋为HPB235钢筋,直径为Φ10,加密区间距为100,非加密区间距为200,均为2肢箍。
②Φ10@150/(2)——表示:箍筋为HPB235钢筋,直径为Φ10,2肢箍,间距为150,不分加密区与非加密区。
③Φ8@100(4)/150(2)——表示:箍筋为HPB235钢筋,直径为Φ8,加密区间距为100,4肢箍,非加密区间距为150,2肢箍。
④13Φ10@150/200(4)——表示:箍筋为HPB235钢筋,直径为Φ10,梁的两端各有13个4肢箍间距为150,梁跨中部分间距为200,4肢箍。
钢结构图纸基本识图1.绪论;2.制图基本知识;3.投影基本知识;4.投影基本原理;5.投影变换;6.平面建筑形体的投影;7.曲面建筑形体的投影;8.建筑形体的表达方法;9.轴测投影;10.建筑施工图;11.结构施工图;12.正投影中的阴影;13.透视投影;14.展开投影;15.给水排水工程;16.AutoCAD绘图基础。
二:《土木建筑制图》建筑安装工程预决算的编审工作,其基础除了应该了解,熟悉至精通建筑(房屋)的结构构件,组成和部位,相互间的关系和作用。
重要的一课是识图、读图。
工程识图是专业性很强的一门学问。
——什么图可以作为预算的依据?——哪些图可以计算出一件构造的工程量?——从哪些图纸上可以计算出什么材料的实际耗用量?——有了工程量数据怎么来计算它的价值?——工程造价的依据有那些?今天开始的课程将逐步获得答案。
1.1建筑识图与工程量计算(P151)一、建筑识图1、基本概念国家规定,一个工程项目应经过:(1)规划和初步设计阶段;(2)审查后扩大初步设计;(3)审查后施工图设计、又称技术设计。
2、施工图作用:指导施工,技术依据;指导结算,支付进度款依据;指导决算,结算工程款依据。

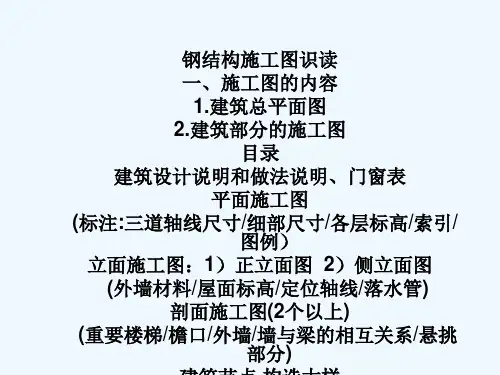

一套完整的施工图应:A、首页图目:从建施01-、结施01-、水施01-、电施01-(又分强电、弱电、讯施01-)、电通01-。
标准图设计总说明,内容包括:工程设计依据(批文、资金来源、地勘资料等),建筑面积,造价。
设计标准(建筑标准、结构荷载等级、抗震要求,采暖通风要求,照明标准,防火等级等)。
施工要求(技术与材料)项目±0.000与总图绝对标高的相对关系,室内外用材、强度等级。
装修表门窗表B、建筑施工图(简称建施)1、表示建筑物内部布置,外部形状、装修、构造、施工要求等,包括:纵横墙布置、门、窗、楼群梯和公共设施(如洗手间、开水房等)。
2、总平,平、立、剖和各构造详图(包括墙身剖面、楼梯、门窗、厕所、浴室、走廊、阳台等构造和详细做法、尺寸)。

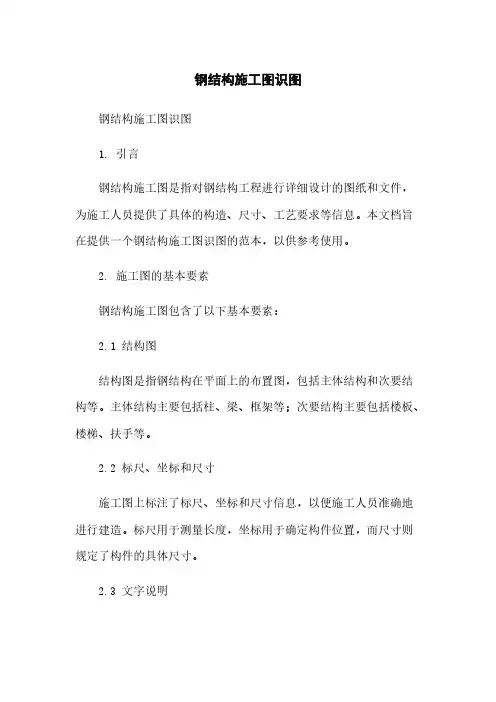

钢结构施工图识图钢结构施工图识图1. 引言钢结构施工图是指对钢结构工程进行详细设计的图纸和文件,为施工人员提供了具体的构造、尺寸、工艺要求等信息。
本文档旨在提供一个钢结构施工图识图的范本,以供参考使用。
2. 施工图的基本要素钢结构施工图包含了以下基本要素:2.1 结构图结构图是指钢结构在平面上的布置图,包括主体结构和次要结构等。
主体结构主要包括柱、梁、框架等;次要结构主要包括楼板、楼梯、扶手等。
2.2 标尺、坐标和尺寸施工图上标注了标尺、坐标和尺寸信息,以便施工人员准确地进行建造。
标尺用于测量长度,坐标用于确定构件位置,而尺寸则规定了构件的具体尺寸。
2.3 文字说明施工图上的文字说明包括工艺要求、施工顺序、施工方法等,旨在指导施工人员按照规定进行施工。
3. 钢结构施工图识图步骤识图是阅读和理解钢结构施工图的过程,其具体步骤如下:3.1 熟悉图纸格式和基本符号首先,需要熟悉钢结构施工图的格式和常见的符号,例如标示位置、尺寸、材料等的图例。
熟悉这些基本符号,有助于正确理解图纸内容。
3.2 了解主体结构和次要结构主体结构是钢结构的主要构件,包括柱、梁、框架等。
次要结构则是主体结构的补充部份,包括楼板、楼梯、扶手等。
了解主体结构和次要结构的功能和布置,有助于理解整个钢结构的构造。
3.3 分析构件尺寸和位置通过子细分析图纸上标注的尺寸和位置信息,可以了解各个构件之间的关系和连接方式。
这有助于施工人员准确地布置和连接构件。
3.4 研究工艺要求和施工顺序施工图上的文字说明包含了工艺要求和施工顺序等信息。
子细研究这些文字说明,有助于施工人员按照规定的顺序和要求进行施工,确保工程的质量和安全。
4. 扩展内容4.1 本文档所涉及附件如下:- 钢结构施工图范本示例图纸- 钢结构施工图常见符号图例- 钢结构施工图识图实例分析4.2 本文档所涉及的法律名词及注释:- 施工图:包括构造、尺寸、工艺要求等详细信息的图纸和文件。
