嵌入式温度测量系统的设计与实现嵌入式温度测量系统是一种基于嵌入式技术和传感器技术的温度测量系统。
随着科技的发展，嵌入式温度测量系统越来越受到人们的关注。
下面我们就来探讨一下嵌入式温度测量系统的设计与实现。
一、设计嵌入式温度测量系统设计步骤如下：1. 确定系统需求：包括测量温度范围、精度、测量间隔、数据处理方式等参数。
2. 确定选用的传感器类型：根据测量要求，选择相应的温度传感器类型。
如NTC热敏电阻、热电偶、热电阻等。
3. 建立硬件电路：设计合适的硬件电路，将传感器与处理器连接。
准确采集温度数据。
4. 编写软件程序：编写合适的软件程序，将采集到的温度数据处理，并作为输出。
5. 实现数据通信：根据系统的需求，设计合适的通信方式，将数据及时的传输给其他设备。
二、实现嵌入式温度测量系统实现步骤如下：1. 选用适当的芯片：根据自己的需求，选用适当的芯片，比如常用的stm32、arduino、MCU等。
2. 选用合适的传感器：根据需求，选择合适的温度传感器，如DS18B20, TLM9941ISHJ, Thermocouple Type-K等传感器。
3. 搭建硬件电路：利用电路设计软件，设计出嵌入式温度测量系统的硬件电路，并制造出PCB板。
4. 编写相应软件：利用相应的开发工具，编写出嵌入式温度测量系统的软件程序。
5. 调试和测试：将硬件连接好后，通过调试和测试程序，确保嵌入式温度测量系统的功能达到预期。
三、总结嵌入式温度测量系统是一种实用性强且功能高的温度测量系统。
不同的系统设计有不同的实现方法，本文只是简单的介绍了嵌入式温度测量系统的设计与实现步骤。
对于嵌入式技术爱好者来说，希望能够通过学习本文获得一些有价值的内容。
温度检测系统设计报告模板1. 引言温度检测是现代社会中广泛应用于各个领域的一项重要技术。
不论是工业生产中的温控系统，还是医疗领域中的体温监测，都需要可靠准确的温度检测系统来提供数据支持。
本报告旨在介绍一种基于传感器技术的温度检测系统的设计方案。
2. 系统设计2.1 系统概述本温度检测系统主要由以下几个部分组成：- 传感器模块- 数据采集模块- 数据处理模块- 数据显示模块2.2 传感器模块传感器模块是温度检测系统的核心部分，用于实时感知周围的温度信息。
常见的温度传感器有热电偶、热敏电阻和半导体温度传感器等。
在本设计方案中，我们选择了半导体温度传感器作为主要传感器。
2.3 数据采集模块数据采集模块用于将传感器模块采集到的温度数据进行模拟转数字（A/D）转换，并将其转化为计算机可读的数据传输格式，如数字信号或模拟信号。
常用的数据采集芯片有MAX31855 和ADS1115 等。
2.4 数据处理模块数据处理模块接收从数据采集模块传输过来的温度数据，并进行必要的数据处理和分析。
其中包括常见的数据滤波、校准和温度单位转换等操作。
此外，如果需要实现更复杂的功能，如报警、数据存储等，也可在该模块进行相应的逻辑设计。
2.5 数据显示模块数据显示模块将处理后的温度数据以直观的方式进行展示，供用户实时监测和观察。
常见的数据显示方式包括数码管、液晶屏、计算机图形界面等。
3. 系统实现3.1 硬件实现在硬件实现方面，我们选用了Arduino 控制板作为主控制器，并通过相关传感器模块和数据采集模块与之连接。
具体连接方式可参考相关文档和示例。
3.2 软件实现在软件实现方面，我们采用了Arduino 的开发环境进行程序编写和上传。
具体程序设计涉及到传感器的读取和校准、数据传输和处理，以及数据显示等方面。
4. 系统测试为了验证系统的性能和准确性，我们进行了一系列的系统测试。
首先对传感器模块进行了静态和动态的温度测试，并与标准温度计进行了对比。
温度测控系统的设计目录一、设计要求,,,,,,,,,,,,2二、设计目的,,,,,,,,,,,,2三、设计的具体实现,,,,,,,,,21、温度控制系统的总体结构,,,,22、系统硬件选择和设计,,,,,,33、系统各部分功能模块介绍,,,,44、系统流程图,,,,,,,,,,75、系统调试,,,,,,,,,,116、程序,,,,,,,,,,,,1―/ J12四、结论与展望,,,,,,,,,,18五、心得体会及建议,,,,,,,,18、°六附录,,,,,,,,,,,,,丨2」J J J J J J J J J J J J J19七、参考文献,,,,,,,,,,,24、设计要求利用ADC080酥用中断式设计一个温度测控系统，在LED数码显示器上显示温度值，并对温度进行测试和控制，当检测温度达到温度上限60 T时开启风扇（即开启电机），低于下限温度30C时关闭风扇，LED 上的显示内容为：XX C （采用十进制显示）。
二、设计目的课程设计是学生理论联系实际，提高实际综合运用能力的一个保障，也是工程师基本训练的重要环节，电子信息工程专业的学生在学完了《微机原理与接口技术》课程后，已经具备了对微机系统进行设计的初步能力。
通过对一个具体微机系统软硬件系统的设计和调试，培养学生运用该课程的理论知识和技术知识解决工程实际问题的能力，学习微机系统的设计方法：学生通过对实验室系统的实验调试，进一步培养和提高科学实验能力，因此，本课程设计为学生提供了一个良好的理论联系实际的机会和场所，有利于为学生树立微机是一个整体系统的概念，同时加强了学生编制和调试程序的能力，进一步培养学生的独立工作能力。
因此，它是教数学计划中必不可少的重要环节。
本课程是电子信息工程专业的必修课。
本设计的目的是以8086微处理器为控制器，将温度传感器输出的小信号经过放大和低通滤波后，送至A/D 转换器；微控制器实时采集、显示温度值（要求以摄氏度显示），同时系统还应可设定、控制温度值，使系统工作在设定温度。
基于AD590的温度测控系统设计本文介绍了一种适用于实验室条件下实验、研究和二次开发的数字式温度测控装置。
该器件采用新型集成温度传感器AD590作为温度测量元件，并提供两个控制单元进行实验比较。
通过测量和控制恒温器中的温度，获得了令人满意的结果。
1.引言对于导弹武器和设备等大型系统，其性能往往受到外部环境和自身运行条件的影响。
其中，温度的影响往往起着非常重要的作用。
因此，温度检测和控制一直是许多研究者关注的焦点。
然而，一些温度测控装置精度低，温度控制不准确，一些新仪器成本高，难以推广。
特别要指出的是，过去开发的温度测控系统通常是一个独立的系统，一物一用，很难被其他系统采用，存在维护困难、维修不便等问题。
为此，作者根据目前流行的模块化设计原理，开发了一种适用于实验室条件下研发的高精度温度测控装置。
2.工作原理图l为WCZ-98型温度测控装置的电气原理图。
其工作原理为：以AD590为一桥臂的测温电桥采取到的温度信号，经差动放大并进行缓冲隔离后一路送至数显表进行数字化温度显示，另一路与设定值相比较。
比较出来的差值由开关K控制可选择送人两路调节控制器。
其中一路由比较放大器和继电器组成，以此为调节控制器可使该装置形成一个无需与计算机相连的独立的测控温设备;另一路由PID调节器(由A/D、D/A与装有PID调节软件的计算机构成)和可控硅组成。
从调节控制器出来的信号通过控温执行元件实现温度控制。
下面就其中几个部分的原理进行分析。
AD590是美国AD公司生产的专用集成温度传感器，属于电流输出型。
图2所示为AD590在三个不同温度下的电流一电压特性曲线。
在一定温度范围内，它相当于一个高阻电流源，其电流温度灵敏度为lμA/K。
它不易受接触电阻、引线电阻、电压噪声等的干扰。
此外，它还具有体积小、测温精度高、线性好和互换性强等特点，非常适用于远距离测控，同时也适用于本文所要求的模块化、分体式结构的特点。
其主要技术指标为：a.测温范围：一55.150℃;b.电流输出(标定系数)：lμA/K;c.电源电压：直流4—30V;d.线性度：在满量程范围内小于±0.5℃;e.重复性：±0.1℃;f.输出阻抗：约为10MQ;g.长期漂移：±0.1℃/月。

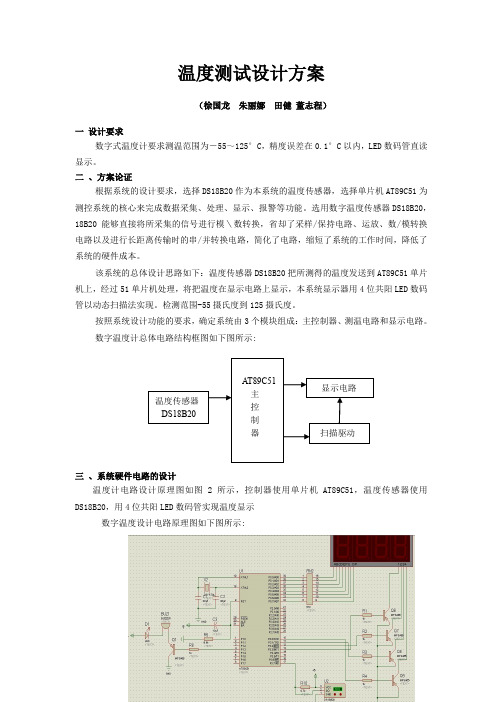

温度测试设计方案（徐国龙朱丽娜田健董志程）一设计要求数字式温度计要求测温范围为－55～125°C，精度误差在0.1°C以内，LED数码管直读显示。
二、方案论证根据系统的设计要求，选择DS18B20作为本系统的温度传感器，选择单片机AT89C51为测控系统的核心来完成数据采集、处理、显示、报警等功能。
选用数字温度传感器DS18B20，18B20 能够直接将所采集的信号进行模＼数转换，省却了采样/保持电路、运放、数/模转换电路以及进行长距离传输时的串/并转换电路，简化了电路，缩短了系统的工作时间，降低了系统的硬件成本。
该系统的总体设计思路如下：温度传感器DS18B20把所测得的温度发送到AT89C51单片机上，经过51单片机处理，将把温度在显示电路上显示，本系统显示器用4位共阳LED数码管以动态扫描法实现。
检测范围-55摄氏度到125摄氏度。
按照系统设计功能的要求，确定系统由3个模块组成：主控制器、测温电路和显示电路。
数字温度计总体电路结构框图如下图所示:三、系统硬件电路的设计温度计电路设计原理图如图2所示，控制器使用单片机AT89C51，温度传感器使用DS18B20，用4位共阳LED数码管实现温度显示数字温度设计电路原理图如下图所示:1、主控制器AT89C51是一种带4K字节闪烁可编程可擦除只读存储器的低电压，高性能CMOS8位微处理器。
由于将多功能8位CPU和闪烁存储器组合在单个芯片中，ATMEL的AT89C51是一种高效微控制器，为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。
2、显示电路显示电路采用4位共阳LED数码管，从P0口输出段码，列扫描用P3.0~P3.3口来实现，列驱动用8550三极管。
3、温度传感器工作原理（1）.DS18B20温度传感器是美国DALLAS半导体公司最新推出的一种改进型智能温度传感器，与传统的热敏电阻等测温元件相比，它能直接读出被测温度，并且可根据实际要求通过简单的编程实现9～12位的数字值、读数方式。
单片机C语言课题设计报告设计题目：温度检测电气系2011级通信技术一班级通信技术一班通才达识，信手拈来通才达识，信手拈来1摘要本课题以51单片机为核心实现智能化温度测量。
利用18B20温度传感器获取温度信号，将需要测量的温度信号自动转化为数字信号，利用单总线和单片机交换数据，最终单片机将信号转换成LCD 可以识别的信息显示输出。
基于STC90C516RD+STC90C516RD+的单片机的智能温度检测系统，的单片机的智能温度检测系统，设计采用18B20温度传感器，其分辨率可编程设计。
本课题设计应用于温度变化缓慢的空间，综合考虑，以降低灵敏度来提高显示精度。
设计使用12位分辨率，因其最高4位代表温度极性，故实际使用为11位半，位半，而温度测量范围为而温度测量范围为而温度测量范围为-55-55-55℃～℃～℃～+125+125+125℃，℃，则其分辨力为0.06250.0625℃。
℃。
设计使用LCD1602显示器，可显示16*2个英文字符，显示器显示实时温度和过温警告信息，和过温警告信息，传感器异常信息设。
传感器异常信息设。
传感器异常信息设。
计使用蜂鸣器做警报发生器，计使用蜂鸣器做警报发生器，计使用蜂鸣器做警报发生器，当温度超过当温度超过设定值时播放《卡农》，当传感器异常时播放嘟嘟音。
单片机C 语言课题设计报告语言课题设计报告电动世界，气定乾坤2目录一、设计功能一、设计功能................................. ................................. 3 二、系统设计二、系统设计................................. .................................3 三、器件选择三、器件选择................................. .................................3 3.1温度信号采集模块 (3)3.1.1 DS18B20 3.1.1 DS18B20 数字式温度传感器数字式温度传感器..................... 4 3.1.2 DS18B20特性 .................................. 4 3.1.3 DS18B20结构 .................................. 5 3.1.4 DS18B20测温原理 .............................. 6 3.1.5 DS18B20的读写功能 ............................ 6 3.2 3.2 液晶显示器液晶显示器1602LCD................................. 9 3.2.1引脚功能说明 ................................. 10 3.2.2 1602LCD 的指令说明及时序 ..................... 10 3.2.3 1602LCD 的一般初始化过程 (10)四、软件设计四、软件设计................................ ................................11 4.1 1602LCD 程序设计流程图 ........................... 11 4.2 DS18B20程序设计流程图 ............................ 12 4.3 4.3 主程序设计流程图主程序设计流程图................................. 13 五、设计总结五、设计总结................................. ................................. 2 六、参考文献六、参考文献................................. ................................. 2 七、硬件原理图及仿真七、硬件原理图及仿真......................... .........................3 7.1系统硬件原理图 ..................................... 3 7.2开机滚动显示界面 ................................... 4 7.3临界温度设置界面 ................................... 4 7.4传感器异常警告界面 (4)电气系2011级通信技术一班级通信技术一班通才达识，信手拈来通才达识，信手拈来3温度温度DS18B20 LCD 显示显示过温函数功能模块能模块传感器异常函数功能模块数功能模块D0D1D2D3D4D5D6D7XT XTAL2AL218XT XTAL1AL119ALE 30EA31PSEN29RST 9P0.0/AD039P0.1/AD138P0.2/AD237P0.3/AD336P0.4/AD435P0.5/AD534P0.6/AD633P0.7/AD732P2.7/A1528P2.0/A821P2.1/A922P2.2/A1023P2.3/A1124P2.4/A1225P2.5/A1326P2.6/A1427P1.01P1.12P1.23P1.34P1.45P1.56P1.67P1.78P3.0/RXD 10P3.1/TXD11P3.2/INT012P3.3/INT113P3.4/T014P3.7/RD17P3.6/WR 16P3.5/T115U180C51X1CRYST CRYSTAL ALC122pFC222pFGNDR110kC31uFVCCGND234567891RP1RESPACK-8VCC0.0DQ 2VCC 3GND 1U2DS18B20R24.7K LCD1LM016LLS2SOUNDERMUC八、程序清单八、程序清单................................. .................................5 一、设计功能·由单片机、温度传感器以及液晶显示器等构成高精度温度监测系统。
毕业论文文献综述机械设计制造及其自动化温度检测系统的设计温度检测与控制在国外研究较早，始于20世纪70年代。
先是采用模拟式的组合仪表，采集现场信息并进行指示、记录和控制。
80年代末出现了分布式控制系统。
目前正开发和研制计算机数据采集控制系统的多因子综合控制系统。
现在世界各国的温度测控技术发展很快，一些国家在实现自动化的基础上正向着完全自动化、无人化的方向发展。
在国内，我国对于温度测控技术的研究较晚，始于20世纪80年代。
我国工程技术人员在吸收发达国家温度测控技术的基础上，才掌握了温度室内微机控制技术，该技术仅限于对温度的单项环境因子的控制。
我国温度测控设施计算机应用，在总体上正从消化吸收、简单应用阶段向实用化、综合性应用阶段过渡和发展。
在技术上，以单片机控制的单参数单回路系统居多，尚无真正意义上的多参数综合控制系统，与发达国家相比，存在较大差距。
我国温度测量控制现状还远远没有达到工厂化的程度，生产实际中仍然有许多问题困扰着我们，存在着装备配套能力差，产业化程度低，环境控制水平落后，软硬件资源不能共享和可靠性差等缺点。
近些年来，一些科学家通过对温度检测研究发现太阳辐射或许是气温变暖主要因素温度检测的设计中，单片机是这个系统的核心部分。
单片微型计算机简称单片机，典型的嵌入式微控制器（Microcontroller Unit），常用英文字母的缩写MCU表示单片机，它最早是被用在工业控制领域。
单片机由芯片内仅有CPU的专用处理器发展而来。
早期的单片机都是8位或4位的。
其中最成功的是INTEL的8031，因为简单可靠而性能不错获得了很大的好评。
此后在8031上发展出了MCS51系列单片机系统。
基于这一系统的单片机系统直到现在还在广泛使用。
随着工业控制领域要求的提高，开始出现了16位单片机，但因为性价比不理想并未得到很广泛的应用。
90年代后随着消费电子产品大发展，单片机技术得到了巨大提高。
随着INTEL i960系列特别是后来的ARM系列的广泛应用，32位单片机迅速取代16位单片机的高端地位，并且进入主流市场。
基于单片机的温度检测系统的设计一、引言随着科技的发展和社会的进步，温度检测在各个领域中起着至关重要的作用。
为了实现对温度变化的准确监测和控制，本文将介绍一种基于单片机的温度检测系统的设计方案。
二、系统概述本系统通过采集环境温度数据，并通过单片机进行处理和控制，实现对温度的实时监测和报警功能。
三、硬件设计3.1传感器选择在温度检测系统中，传感器是获取环境温度信息的关键部件。
本系统选择了精度高、稳定性好的数字温度传感器DS18B20作为温度采集装置。
3.2单片机选择单片机是系统的核心控制部分，负责采集传感器数据、处理数据并输出相应信号。
为了满足系统的实时性和稳定性要求，本系统选择了常用的S T M32系列单片机作为控制器。
3.3电路设计基于上述选择的传感器和单片机，我们设计了相应的电路接口和连接方式，确保传感器能够正常采集数据，并将数据传输给单片机进行处理。
四、软件设计4.1系统架构本系统采用分层架构设计，包括传感器数据采集层、数据处理层和用户界面层。
每一层都有相应的功能模块，实现温度数据的采集、处理和显示。
4.2数据采集和处理系统通过定时中断方式，周期性地读取传感器数据，并通过计算得到温度值。
采集到的数据经过滤波和校正处理后，传递给用户界面层进行显示。
4.3用户界面为了方便用户操作和监测温度变化，系统设计了简洁直观的用户界面。
用户可以通过L CD显示屏上的菜单操作，查看温度数值和设置相关参数，同时系统还具备温度报警功能。
五、系统测试与结果分析5.1硬件测试在硬件实现完毕后，进行了必要的硬件测试。
通过测量不同环境下的温度，并与实际温度进行比对，验证了系统的准确性和可靠性。
5.2软件测试系统软件的测试主要包括功能测试和性能测试。
通过模拟实际使用场景，测试了系统在不同条件下的温度检测和报警功能是否正常。
六、总结与展望本文介绍了基于单片机的温度检测系统的设计方案。
通过合理的硬件选型和软件设计，实现了对温度数据的实时监测和报警功能。
室内温湿度检测系统设计【摘要】本文介绍了室内温湿度检测系统设计的相关内容。
在分别从研究背景、研究目的和研究意义三个方面进行了论述。
在正文部分则详细阐述了传感器选择与布局设计、硬件系统设计、软件系统设计、系统性能测试以及数据处理与分析等内容。
在总结了设计的成果，并展望了未来的发展方向，同时也对系统的局限性进行了讨论。
通过本文的介绍，读者可以了解到室内温湿度检测系统设计的具体过程和关键技术，以及该系统在实际应用中的重要性和潜在的局限性。
【关键词】室内温湿度检测系统设计、传感器、布局设计、硬件系统、软件系统、性能测试、数据处理、设计总结、未来展望、局限性讨论。
1. 引言1.1 研究背景室内温湿度检测系统设计的研究背景对于室内环境的监测与调控起着至关重要的作用。
随着人们对居住环境舒适性的要求不断提高，室内温湿度的监测，实时控制以及数据分析变得愈发重要。
传统的温湿度检测方法主要依靠人工测量或使用简单的仪器进行监测，然而这些方法存在人力成本高、数据采集不精确等问题。
随着物联网技术的快速发展，室内温湿度检测系统的设计与应用变得更加便捷与智能。
通过使用各种传感器技术，可以实时监测室内温湿度数据，并通过硬件系统和软件系统实现数据处理与分析，从而实现智能化的室内环境监测与控制。
这不仅可以提高居住环境的舒适性，还可以节约能源资源，提高生活质量。
设计一套稳定、精准和智能的室内温湿度检测系统对于现代生活具有重要意义。
通过本研究，我们将探讨传感器选择与布局设计、硬件系统设计、软件系统设计、系统性能测试以及数据处理与分析等方面，为室内温湿度检测系统的设计与应用提供一定的参考和指导。
1.2 研究目的研究目的是为了设计一个能够准确监测和控制室内温湿度的系统，以提高室内环境的舒适度和健康性。
通过对室内温湿度的实时监测和分析，可以及时调整空调和加湿器的工作状态，确保室内空气质量达到最佳状态。
研究还旨在探索利用传感器技术和数据处理算法来实现智能化控制系统，从而提高能源利用效率和节约资源。
2010级微机原理课程设计实验报告设计题目:温度测试系统设计班级：10102班分组名单:①06②09指导老师：目录一、设计目的和意义 (2)二、设计内容和要求 (2)三、设计方案 (3)四、设计总结与体会 (11)五、参考文献 (12)一、设计目的和意义1、设计目的1、通过课程设计，熟悉和掌握微机系统的软件、硬件设计的方法、设计步骤，得到微机开发应用方面的初步训练。
2、熟练掌握微机系统与接口扩展电路的设计方法，熟练应用8086汇编语言编写应用程序和实际设计中的硬软件调试方法和步骤，熟悉微机系统的硬软件开发工具的使用方法3、通过温度测试系统仿真系统设计与制作，深入了解与掌握数模转换，数码管显示的方法，熟悉proteus 软件操作。
2、课程设计的意义：课程设计是培养我们综合运用所学知识,发现,提出,分析和解决实际问题,锻炼实践能力的重要环节,是对我们实际工作能力的具体训练和考察过程.随着科学技术发展的日新日异，微机技术已经成为当今计算机应用中空前活跃的领域。
因此作为二十一世纪的大学来说掌握数字电子技术是十分重要的。
而课程设计是深入学习，真正掌握微机原理与接口技术的有效途径：（1）、有利于基础知识的理解通过《微型计算机系统原理与应用》的学习，掌握了微机原理基础知识和基本技能，具备了在日常生活与学习中应用数字技术解决问题的基本态度与基本能力。
但是，对于器件选择、电路仿真模拟、电路搭建等知识内容的理解比较肤浅。
通过课程设计就能真正理解，从而进一步加强理论知识的学习。
（2）、有利于逻辑思维的锻炼在常规的理论学习中，我们的思维常常处于混乱的状态，缺乏思维训练。
课程设计设计是公认的、最能直接有效地训练创新思维，培养分析问题、解决问题能力的途径之一。
整个设计过程都需要有条理地构思，中间有猜测设想、判断推理的抽象思维训练，也有分析问题、解决问题、预测目标等能力的培养。
(3)、有利于治学态度的培养。
在课程设计中，会遇到各种问题和困难，可能要通过几次乃至十多次的反复修改、调试，才能成功，但这种现象会随着学习的深入而慢慢改观。
可以培养严谨治学、一丝不苟的科学精神和不怕失败、百折不挠品格。
二、设计内容和要求1、设计内容和要求利用温度传感器和ADC0809采用中断方式设计一个温度测试系统，将测试结果（十进制）在LED上显示出来，并定义一个保持按键，当按下该键时，将当前测试值保持不变（按键不动作时为正常测量显示）。
温度显示格式为：XXX摄氏度。
（可以每隔0.3秒测试一次）2、设计原理温度测试系统主要由温度传感器ＴＣ和运算放大器OP07E、ADC0809模数转换、74LS173地址锁存器和数码管等。
温度传感器将外部温度信号转换为电压信号，由OP07E把电压信号放大，经由ADC0808转化为数字信号进行处理，软件中对数字量进行判断，并作相应的跳转，由74LS273实现正常显示，各个芯片由8086来进行整体的控制。
三、设计方案1、ADC0809ADC0809是采样频率为8位的、以逐次逼近原理进行模—数转换的器件。
其内部有一个8通道多路开关，它可以根据地址码锁存译码后的信号，只选通8路模拟输入信号中的一个进行A/D转换。
主要特性1）8路8位A／D转换器，即分辨率8位。
2）转换时间为100μs3）模拟输入电压范围0～＋5V，不需零点和满刻度校准。
4）低功耗，约15mW。
ADC0809的工作过程是：首先输入3位地址，并使ALE=1，将地址存入地址锁存器中。
此地址经译码选通8路模拟输入之一到比较器。
START上升沿将逐次逼近寄存器复位。
下降沿启动 A／D转换，之后EOC输出信号变低，指示转换正在进行。
直到A／D转换完成，EOC变为高电平，指示A／D转换结束，结果数据已存入锁存器，这个信号可用作中断申请。
当OE输入高电平时，输出三态门打开，转换结果的数字量输出到数据总线上。
2、74LS27374LS273是一种带清除功能的8D触发器，1D～8D为数据输入端，1Q～8Q为数据输出端，正脉冲触发，低电平清除，常用作数据锁存器,地址锁存器。
D0～D7：输入Q0~Q7：输出第一脚WR：主清除端，低电平触发，即当为低电平时，芯片被清除，输出全为0（低电平）；CP（CLK）：触发端，上升沿触发，即当CP从低到高电平时，D0~D7的数据通过芯片，为0时将数据锁存，D0~D7的数据不变。
3、 proteus的简介Proteus是英国Labcenter公司开发的电路分析与实物仿真及印制电路板设计软件，它运行于Windows 操作系统上，可以仿真、分析各种模拟电路与集成电路。
Proteus提供了大量模拟与数字元器件及外部设备，各种虚拟仪器，特别是它具有对常用控制芯片及其外围电路组成的综合系统的交互仿真功能。
Proteus主要由ISIS和ARES两部分组成，ISIS的主要功能是原理图设计及与电路原理图的交互仿真，ARES 主要用于印制电路板的设计。
课程设计、毕业设计是学生走向就业的重要实践环节。
由于PROTEUS提供了实验室无法相比的大量的元器件库，提供了修改电路设计的灵活性、提供了实验室在数量、质量上难以相比的虚拟仪器、仪表，因而也提供了培养学生实践精神、创造精神的平台4、程序流程图与程序代码(1）、程序流程图(2)、程序代码：CODE SEGMENTASSUME CS:CODETD DB 0SITUATION DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FHDB 77H,7CH,58H,5EH,79H,71H,40H,00HSTART:NMI_INIT:PUSH ES ;ES入栈XOR AX,AX ; NMI中断向量初始化MOV ES,AXMOV AL,02HXOR AH,AHSHL AX,1SHL AX,1MOV SI,AXMOV AX,OFFSET AGAINMOV ES:[SI],AX ;保存中断服务程序的IP地址INC SIINC SIMOV BX,CSMOV ES:[SI],BXPOP ESMOV TD,0MOV AL,TDMOV DX,0400H ;0808地址OUT DX,AL ;启动转换JMP $AGAIN:XOR AX,AXMOV DX,0400H ;0808地址IN AL,DX ;读取转换结果SHR AX,1AAMMOV SI,AXMOV BX,OFFSET SITUATIONAND SI,000FHMOV AL,[BX][SI]MOV SI,AXMOV CL,8SHR SI,CLMOV AH,[BX][SI] ;高字节段码MOV DX,0200H ;74LS273地址OUT DX,AX ;显示结果MOV DX,0400H ;0808地址MOV TD,0MOV AL,TDOUT DX,AL ;启动转换XOR AX,AXMOV DX,0400HIN AL,DXSHR AX,1AAMMOV SI,AXMOV BX,OFFSET SITUATIONAND SI,000FHMOV AL,[BX][SI]MOV SI,AXMOV CL,8SHR SI,CLMOV AH,39H ;最后一位显示C 摄氏度MOV DX,0600HOUT DX,AXMOV DX,0400HMOV TD,0MOV AL,TDOUT DX,AL ;启动转换EXIT:IRETDELAY PROC NEAR ;延时子程序XOR BX,BXPUSH BXPUSH CXMOV BX,50DEL1:MOV CX,1111WAIT0:LOOP WAIT0DEC BXJNZ DEL1POP CXPOP BXRETDELAY ENDPCODE ENDSEND START5、原理图6、电路介绍⑴端口地址产生模块⑵数模转化模块⑶输出数码管显示5、仿真调试（1）仿真过程中，不能连续采集解决办法：将ADC0808的激励脉冲改为680KHZ，这时数码管才有相应的显示（2）温度传感器转换后的模拟电压值太小，不能显示正确的温度值解决办法：在温度传感器电压模拟量经放大电路放大后，再送入ADC080（3）仿真时，按下按键无法保持其温度不变解决办法：在非屏蔽中断设计一个开关，断开开关即可保持当前温度不变四、设计总结与体会这两周的微机课程设计，使我学到了很多知识，通过逐个学习每块芯片的引脚功能和设计整个硬件模块，和参照书本编写程序过程中，复习了课堂所学知识，同时深刻的感觉到课本知识的不足，对概念理解不够深刻。
试验中用到了微机原理与接口技术的ADC0808和74LS273的两个芯片。
本次实验让我掌握了数码管的使用，同时也掌握了AD转换器的使用。
这次实验，用的芯片的比较多，大量的芯片的使用也让我明白了端口地址的含义。
根据课本然后按照实验的要求，实现了在七段数码管上显示出采集过来的数字量部分，。
通过本次实验，将平时学习中的不懂之处基本得到了解决。
最后的程序和硬件的综合调试运行过程出错最多，通过对程序查错改正和Proteus中的单步中断执行，查找错误，并予以改正。
另外，对温度传感器也有了一定的了解。
最值得我注意的是如果设计一个保持按键，我们尝试了很多方法，也上网查阅了很多资料，连续几天找不到解决办法，我们又一次次的分析硬件部分和软件部分，经过多次的试验，我们发现很简单只要在8086的NMI 非屏蔽中断设计一个开关即可实现保持当前温度不变。
这让我们知道只要认真分析硬件和软件就会得到我们所要的结果，也使我们养成独立思考和解决问题的能力。
五、参考文献1、《微型计算机系统原理与应用》周明德清华大学出版社2、《微机原理与接口技术试验——基于proteus仿真》胡建波机械工业出版社3、《电子技术基础——数字部分》康华光高等教育出版社。
